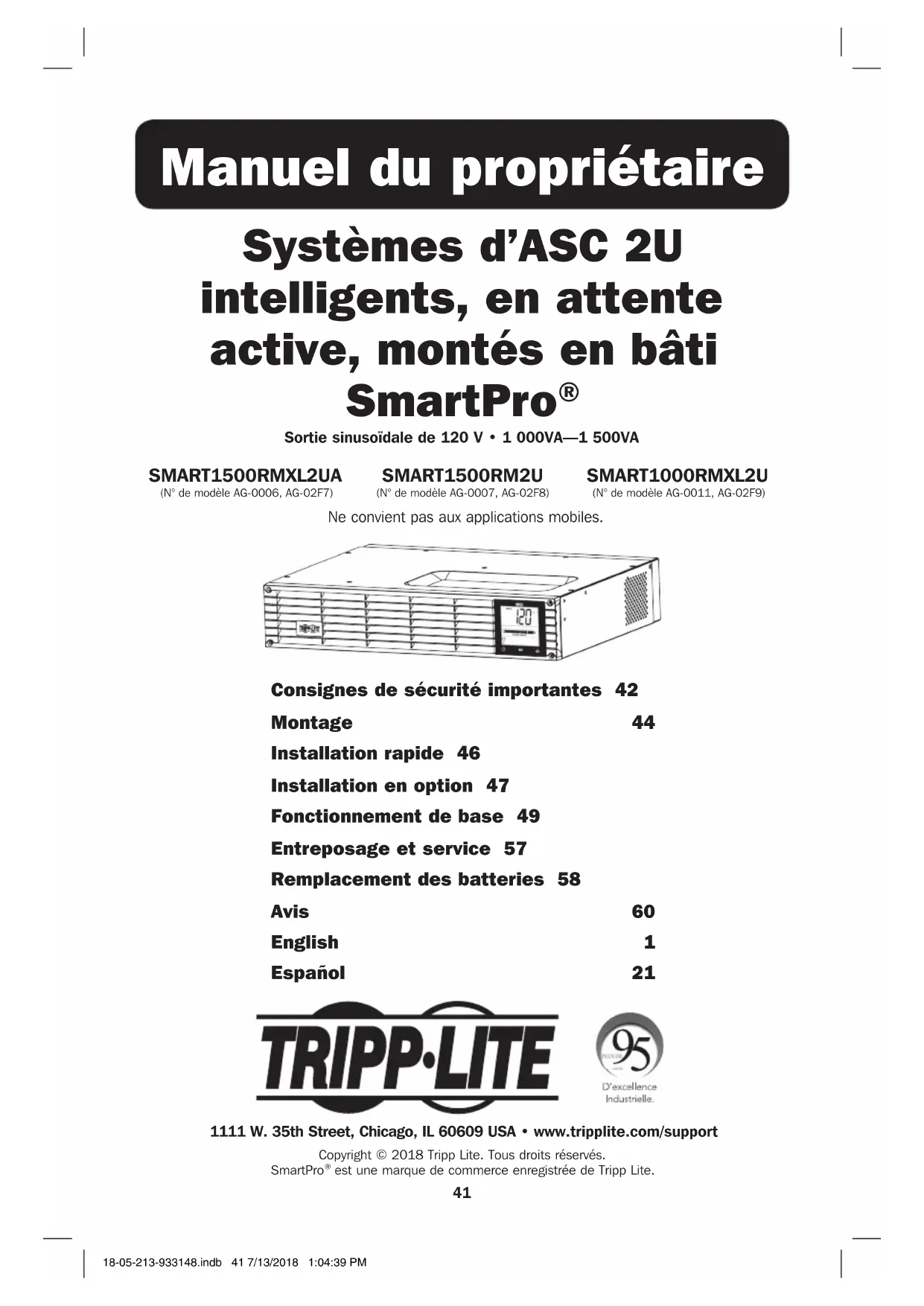

MODE D'EMPLOI SmartPro SMART1500RMXL2UA Tripp Lite

(N° de modèle AG-0006, AG-02F7)

(N° de modèle AG-0007, AG-02F8)

(N° de modèle AG-0011, AG-02F9) Ne convient pas aux applications mobiles.18-05-213-933148.indb 41 7/13/2018 1:04:39 PM42 Consignes de sécurité importantes

CONSERVEZ CES CONSIGNES

Ce manuel renferme des consignes importantes qui doivent être suivies durant l’installation, l’utilisation et l’entreposage de ce produit. Le non-respect de ces avertissements peut affecter la garantie. Avertissements concernant l’emplacement de l’ASC

• Faire preuve de prudence en soulevant l’ASC. En raison du poids considérable de tous les systèmes d’ASC à montage en bâti, il faut être au moins deux pour les soulever et les installer.

• Installer l’ASC à l’intérieur, à l’abri de l’humidité ou de la chaleur excessive, de la poussière ou de la lumière directe du soleil.

• Pour une meilleure performance, la température ambiante autour de l’ASC doit se situer entre 0° C et 40° C (entre 32° F et 104° F).

• Maintenir un dégagement adéquat autour du système d’ASC pour garantir une bonne circulation d’air. Ne pas obstruer ses évents ou ses ouvertures de ventilateur.

• Lorsque le système d’ASC est monté dans un châssis vertical (tour), s’assurer que le panneau de l’écran ACL se trouve dans la partie supérieure de l’ASC et non pas dans la partie inférieure.

• Ne pas monter l’unité avec son panneau avant ou arrière faisant face au sol (peu importe l’angle). Une telle installation entravera sérieusement le refroidissement interne de l’unité, entraînant éventuellement des dommages n’étant pas couverts par la garantie. Avertissements concernant la connexion de l’ASC

• L’ASC comprend sa propre source d’énergie (batterie). Les bornes de sortie pourraient être alimentées même lorsque l’ASC n’est pas branchée à une alimentation alternative.

• Brancher l’unité directement à une prise d’alimentation c.a. correctement mise à la terre. Ne pas modifier la fiche de l’ASC d’une façon qui éliminerait la mise à la terre de la connexion de l’ASC. Ne pas utiliser d’adaptateur qui élimine la mise à la terre de la connexion de l’ASC.

• Ne pas brancher l’ASC sur elle-même; cela endommagera l’ASC et annulera la garantie.

• Si l’ASC est branchée sur une génératrice c.a. alimentée par un moteur, celle-ci doit fournir une sortie filtrée et à fréquence régulée adéquate pour ordinateur. Brancher l’ASC sur une génératrice annulera l’assurance Garantie à vie totale.

• Installer conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l'électricité, partie I, C22.1.

• Une protection de secours contre les courts-circuits et une protection contre les surintensités sont fournies par les installations du bâtiment pour les modèles connectés en permanence.

• Pour réduire les risques d'incendie, raccorder uniquement à un circuit fourni avec une protection contre les surcharges du circuit de dérivation conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l'électricité, partie I, C22.1. S'assurer d'utiliser la bonne protection contre les surintensités pour l'installation, conformément aux valeurs nominales de la fiche et de l'équipement, pour l'installation.

• La fiche sur le cordon d'alimentation est conçue pour servir de dispositif de déconnexion. S'assurer que la prise de courant est installée à proximité de l'équipement et est facilement accessible. Mise en garde! Cet onduleur reçoit son alimentation de plus d'une source. Il est nécessaire de débrancher les sources CA et CC pour désactiver l'appareil avant l'entretien. 18-05-213-933148.indb 42 7/13/2018 1:04:40 PM43 Avertissements concernant la connexion de l’équipement

• Il est déconseillé d’utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l’équipement de survie ou altérer notablement sa sécurité ou son efficacité.

• Ne pas brancher de parasurtenseurs ou de rallonges électriques à la sortie de l’ASC. Cela pourrait endommager votre ASC et peut affecter les garanties du parasurtenseur et de l’ASC. Avertissements concernant la batterie

• Les batteries peuvent présenter un risque de choc électrique et de brûlures dus au courant élevé de court-circuit. Prendre les précautions nécessaires. Ne pas jeter les batteries au feu. Ne pas ouvrir l’ASC ou les batteries. Ne pas établir de court-circuit ou de pont entre les bornes de la batterie avec un objet quelconque. Débrancher et éteindre l’ASC avant de remplacer la batterie. Utiliser des outils ayant des poignées isolées. Aucune pièce interne de l’ASC ne peut être réparée par l’utilisateur. Le remplacement de la batterie doit être confié à du personnel de service qualifié en utilisant des batteries portant le même numéro et du même type (batterie sans entretien). Tripp Lite offre une gamme complète de cartouches de batterie de remplacement de système d’ASC (R.B.C.). Visitez Tripp Lite sur le Web à www.tripplite.com/support/index.cfm pour trouver la batterie de remplacement spécifique à votre ASC. Le type R.B.C. se trouve également sur l’étiquette apposée sur la plaque de rétention de la batterie.

• Lors du remplacement de la batterie sous tension, l’ASC ne fournira pas d’alimentation de remplacement en cas de panne ou autres interruptions de l’alimentation.

• Ne pas faire fonctionner l’ASC sans batteries. Avertissements concernant la connexion de la batterie externe

• Lors de l’ajout de blocs de batteries externes à certains modèles équipés de connecteurs de bloc de batteries externe, brancher seulement des blocs de batteries Tripp Lite recommandés du bon type et de la bonne tension. Ne pas brancher ou débrancher des blocs de batteries lorsque l’ASC fonctionne sur la puissance de la batterie. Visiter www.tripplite.com/support/battery/index.cfm pour trouver le(s) type(s) de batterie de remplacement supporté(e) par votre ASC. Recyclage de l'onduleur et des batteries Veuillez recycler les produits Tripp Lite. Les batteries utilisées dans les produits Tripp Lite sont des batteries au plomb scellées. Ces batteries sont hautement recyclables. Se reporter aux codes locaux pour les exigences en ce qui a trait à l'élimination. Vous pouvez appeler Tripp Lite pour des informations concernant le recyclage au +1.773.869.1234. Vous pouvez vous rendre sur le site Web de Tripp Lite pour des informations actualisées sur le recyclage des batteries et des produits Tripp Lite. Veuillez suivre ce lien : http://www.tripplite.com/support/recycling-program/ Consignes de sécurité importantes 18-05-213-933148.indb 43 7/13/2018 1:04:40 PM44

Montage (bâti) Installer l’équipement sur un bâti à 2 montants ou à 4 montants ou dans une armoire de bâti. L’utilisateur doit déterminer la compatibilité de la quincaillerie et les procédures avant d’effectuer l’installation. Si la quincaillerie et les procédures ne conviennent pas à l’application, communiquer avec le fabricant du bâti ou de l’armoire de bâti. Les procédures décrites dans ce guide s’appliquent à des types de bâti ou d’armoires de bâti courants et peuvent ne pas être appropriées pour toutes les applications. Remarque : Les illustrations peuvent être différentes de celles de votre modèle. 4-Montage sur bâti à 4 montants

Les chevilles en plastique inclus

de montage sur bâti pendant que vous installez les éléments de montage permanent. Insérer une cheville près de l’avant-centre et de l’arrière-centre de chaque tablette tel qu’illustré. (Chaque support avant comporte 6 trous et chaque support arrière possède 3 trous.) Les chevilles cliqueront en place. Après avoir installé les chevilles, prolonger chaque tablette afin qu’elle corresponde à la profondeur des rails du bâti. Les chevilles rentreront dans les trous carrés des rails du bâti pour supporter les tablettes. Se référer aux étiquettes de l’unité du bâti pour confirmer que les sont au niveau dans toutes les directions. Remarque : Le rebord du support de chaque tablette doit être tourné vers l’intérieur.

aux rails du bâti en permanence en utilisant les vis incluses et les rondelles à collerette

tel qu’illustré. Placer la rondelle à collerette entre la vis et le bâti de façon à ce que la vis pénètre d’abord dans l’ouverture la plus large de la rondelle à collerette. Placer un total de 4 vis à l’avant et un total de 4 vis à l’arrière. Serrez toutes les vis avant de poursuivre.

AVERTISSEMENT : Ne tentez pas

d’installer votre équipement avant d’avoir inséré et serré les vis requises. Les chevilles en plastique ne supporteront pas le poids de votre équipement. 18-05-213-933148.indb 44 7/13/2018 1:04:40 PM45

Attacher les supports de montage de votre équipement aux trous de montage avant de l’armoire en utilisant la quincaillerie incluse avec votre équipement. Les oreilles du support de montage doivent être tournées vers l’avant. (Les supports de montage peuvent avoir été préinstallés ou peuvent faire partie intégrale de certains équipements.)

Avec l’aide d’un(e) assistant(e) (le cas échéant), soulever l’équipement et le glisser sur les tablettes. Attacher les supports de montage de l’équipement aux rails de montage avant à l’aide des vis et des rondelles fournies par l’utilisateur

. Serrer toutes les vis solidement en place. Montage (tour)

AVERTISSEMENT : Lors du montage du système d'alimentation sans coupure (UPS) dans une

tour ou sur un mur, assurez-vous que le panneau de l'écran ACL se trouve au haut de l'appareil, et non au bas. Remarque : Pour monter l’ASC en position verticale (tour), 2-9USTAND est requis (vendu séparément). Faire tourner le panneau de l’écran ACL pour un visionnement facile alors que l’ASC est monté en tour. Insérer un petit tournevis ou un autre outil dans les fentes d’un côté ou de l’autre du panneau. Sortir le panneau, le tourner et le remettre en place. Montage sur bâti à deux verticaux/Montage mural Le montage sur bâti à deux verticaux requiert une trousse de montage sur bâti à deux verticaux de Tripp Lite (modèle : 2POSTRMKITWM, vendue séparément). Le montage mural requiert une trousse de montage mural de Tripp Lite (modèle : 2POSTRMKITWM, vendue séparément). 18-05-213-933148.indb 45 7/13/2018 1:04:42 PM46

Brancher l’ASC dans une prise d’un circuit dédié. Remarque : après avoir branché l’ASC dans une prise de secteur, l’ASC (en mode « Standby » (attente)) chargera automatiquement ses batteries, mais ne fournira pas de courant à ses prises tant qu’elle ne sera pas mise sous tension (ON).

Brancher votre équipement dans l’ASC.*

• Votre ASC est conçue seulement pour protéger votre équipement électronique. Vous surchargerez l’ASC si la charge totale prévue de VA de tout l’équipement connecté excède la puissance nette de l’ASC. Pour connaître les valeur VA nominale de votre équipement, voyez la plaque signalétique. Si la charge de l’équipement est identifiée en ampères, multiplier le nombre d’ampères par 120 pour calculer la puissance en VA. (Exemple : 1 ampère x 120 = 120 VA) Si vous n’êtes pas sûr(e) si vous avez surchargé les prises de l’ASC, consulter la description dans la section Interface ACL sous Fonctionnement de base.

Mise sous tension de l’ASC. Appuyer et maintenir enfoncé le bouton

pendant une seconde. L’alarme émettra un bref bip sonore. Remarque : Le système d’ASC fonctionnera correctement dès le démarrage initial; toutefois, le temps d’exécution maximal pour la batterie de l’appareil ne sera accessible qu’après qu’elle ait été chargée pendant 24 heures. 18-05-213-933148.indb 46 7/13/2018 1:04:43 PM47 4-5

Installation en option Ces connexions suivantes sont optionnelles. Le système UPS fonctionnera correctement sans ces connexions.

Ports de communication de série USB et RS-232 Utiliser le câble USB inclus (voir

) ou le câble série DB9 (voir

) pour brancher le port de communication de l’ordinateur au port de communication de l’ASC. Installez, sur votre ordinateur, le logiciel PowerAlert de Tripp Lite approprié au système d’exploitation de votre ordinateur.

Connexion au port EPO Ce dispositif en option est seulement pour les applications qui nécessitent une connexion à un circuit de mise hors tension d’urgence (EPO) de l’établissement. Lorsque l’ASC est connectée à ce circuit, il permet la mise hors tension d’urgence de l’ondulateur de l’ASC. À l’aide du câble fourni, brancher le port EPO de l’ASC (voir

) à un commutateur, fourni par l’utilisateur, normalement fermé ou normalement ouvert selon le diagramme du circuit (voir

). Le port EPO n’est pas un parasurtenseur de ligne téléphonique; ne pas brancher une ligne téléphonique à ce port. 18-05-213-933148.indb 47 7/13/2018 1:04:45 PM48

Connexions extérieures des batteries (Sélectionnez les modèles) L'onduleur est fourni avec un système de batteries internes robustes. Les batteries externes ne sont nécessaires que pour prolonger le temps de fonctionnement. Utiliser uniquement un module de batteries externe Tripp Lite avec protection contre les surintensités. Ajouter des batteries externes augmentera le temps de recharge de même que le temps de fonctionnement. L'installation doit être confiée uniquement à du personnel d'entretien qualifié. Consulter le manuel d'utilisation de la batterie pour obtenir des instructions d'installation complètes. Assurez-vous que chaque extrémité du câble est complètement insérée dans son connecteur. Il est normal que la connexion de la batterie produise de petites étincelles. Ne pas brancher ou débrancher le module de batteries quand l'onduleur est alimenté par les batteries. L'onduleur prend en charge les modules de batteries suivants disponibles auprès de Tripp Lite. Contacter le service à la clientèle de Tripp Lite au +1.773.869.1234 pour connaître le module de batteries Tripp Lite approprié à connecter. Modules de batteries de 36 V

• BP36V15-2U (limite 1)

• BP36V42-3U (illimité) Lors de l'installation de l'onduleur avec des batteries externes, s'assurer d'utiliser la sangle de mise à la terre incluse avec les modules de batteries externes pour lier les modules de batteries au boîtier en métal de l'onduleur conformément au manuel de l'utilisateur du module de batteries externes. Suivre les directives d'installation conformément au manuel de l'utilisateur des modules de batteries externes en utilisant la sangle de mise à la terre incluse avec les modules de batteries externes. L’illustration (voir

) montre l’emplacement du connecteur de batteries externes de l’ASC

là où le câble du bloc de piles est inséré. Les directives d’installation complètes pour le bloc de piles se trouvent dans le manuel de l’utilisateur du bloc de piles. S’assurer que les câbles sont entièrement insérés dans leurs connecteurs. Il peut se produire de petites étincelles pendant la connexion de la batterie; ceci est normal. Ne pas brancher ou débrancher des blocs de batteries lorsque l’ASC fonctionne sur la puissance de la batterie. ATTENTION! Quand un bloc de batteries externe est connecté, vérifier que la charge c.a. n’excède pas la puissance nominale de plaque signalétique. Certains modèles sont déclassés quand un bloc de batteries externe est connecté. Consulter l’étiquette de la plaque signalétique de l’ASC pour les détails concernant le déclassement. Pour le branchement des batteries externes au système d’alimentation sans coupure (UPS), visitez le site Web de Tripp Lite à www.tripplite.com/en/support/bpconfig/index.cfm pour télécharger le logiciel « External Battery Pack Utility » (Utilitaire pour bloc de batteries externes) pour configurer votre système d’alimentation sans coupure (UPS) pour qu’il soit supporté par batteries externes. Nom de modèle Puissance nominale avec batteries internes seulement Puissance avec batteries externes branchées

1. Le taux de la durée d’exécution seront automatiquement recalculés une fois que le processus Outil

d’ensemble de batterie externe aura été complété.

2. Si la configuration n’inclut plus les batteries externes, l’ASC peut être configurée pour fonctionner sans

batteries externes vis l’écran ACL. Consulter la section Contrôle des réglages de batterie externe sous Fonctionnement de base pour plus de détails.

Si les blocs de batteries sont enlevés, l’ASC doit être réinitialisé à « NO EXTERNAL BATTERY » (aucune batterie externe) via l’interface ACL ou le programme de configuration de batterie externe disponible sur le site Web de Tripp Lite. Le non-respect de cette consigne peut entraîner des dommages aux batteries internes dus à la surcharge. 18-05-213-933148.indb 48 7/13/2018 1:04:45 PM49 Remarque : Cette image ACL est affichée avec tous les icônes allumés. Dans des conditions de fonctionnement normal, seulement certains icônes seront allumés. Fonctionnement de base Interface ACL Affichage à 3 chiffres : Cet affichage est généralement utilisé pour indiquer les valeurs d’un « affichage » donné ou un écran de « contrôle ». Bouton « ON/OFF » (marche/arrêt) :

Pour mettre l’ASC en marche : Après avoir branché l’ASC dans une prise de secteur, l’ASC (en mode « Standby » (attente)) chargera automatiquement ses batteries, mais ne fournira pas de courant à ses prises tant qu’elle ne sera pas mise sous tension (ON). L’ASC étant branché dans une prise murale de secteur, appuyer sur le bouton « ON / OFF » et le maintenir pendant une seconde.* L’ASC émettra un bip sonore pour indiquer le statut sous tension (ON). Relâcher le bouton.

• Pour démarrer à froid le système d'alimentation sans rupture (UPS) : Si l'alimentation du réseau électrique est coupée, vous pouvez « démarrer à froid » le système d'alimentation sans rupture (UPS) (c'-à-d. l'activer et fournir de l'alimentation pendant un temps limité à partir de ses batteries) en pressant et en maintenant pressé pendant une (1) seconde le bouton « ON/OFF » (MARCHE/ARRÊT). * Le système d'alimentation sans rupture (UPS) émettra un bip indiquant son état actif (ON). Relâchez le bouton.

• Pour mettre l’ASC hors tension : Avec l’ASC sous tension et alimentée par le courant de secteur, appuyer sur le bouton « ON / OFF » et le maintenir pendant 2,5 secondes.* L’ASC émettra un bip sonore pour indiquer le statut sous tension (ON). Débrancher ensuite l’ASC de la prise murale. L’ASC sera alors totalement hors tension (OFF).

• Si l'utilisateur presse accidentellement le bouton ON/OFF (MARCHE/ARRÊT), l'état d'ARRÊT (OFF) peut être annulé temporairement en retenant pressé le bouton ON/OFF (MARCHE/ ARRÊT) jusqu'à ce que le système d'alimentation sans coupure (UPS) émette un bip, et que, sans relâcher le bouton, vous pressez momentanément soit le bouton MODE, soit le bouton ENTER/MUTE (SAISIR/SOURDINE). Lorsque les deux boutons sont relâchés, le système d'alimentation sans coupure (UPS) demeurera en MARCHE. Bouton « MODE » Pour activer la visualisation des affichages de puissance et des options de menu de commande, taper sur ce bouton. Consulter « Conditions de puissance d’affichage » et « Options de menu de commande » pour plus de détails.

Peut être utilisé en conjonction avec le bouton ON / OFF (marche / arrêt) pour annuler la fonction « OFF » (arrêt). Voir les instructions « Bouton ON / OFF » ci-dessus.

• Peut être utilisé en conjonction avec le bouton ENTER / MUTE pour restaurer le mode LCD to Factory (ACL à usine). Consulter « Options menu de commande. » 18-05-213-933148.indb 49 7/13/2018 1:04:45 PM50 Fonctionnement de base Bouton « ENTER/MUTE » (saisir / sourdine) Pour passer d'un réglage à l'autre lors de la visualisation d'une option au menu de contrôle, tapez sur ce bouton. L'alarme du système d'alimentation sans coupure (UPS) indiquant une panne d'électricité peut aussi être mise temporairement en sourdine en tapant sur ce bouton. Lorsqu'en sourdine, une alarme se fera de nouveau entendre pour indiquer la charge faible des batteries; dans ce cas, l'alarme ne peut plus être mise en sourdine.*

• Peut être utilisé en conjonction avec le bouton ON / OFF (marche / arrêt) pour annuler la fonction « OFF » (arrêt). Voir les instructions « Bouton ON / OFF » ci-dessus.

• Peut être utilisé en conjonction avec le bouton ENTER / MUTE (saisir / sourdine) pour restaurer le mode LCD to Factory (ACL à usine). Voir les instructions « Bouton ON / OFF » (marche / arrêt).

• Remarque : Un fonctionnement silencieux sans alarme est possible en désactivant l'alarme (voyez la section OPTIONS DU MENU DE CONTRÔLE / ACTIVATION-DÉSACTIVATION DE L'ALARME). Capacité de la batterie : Celle-ci sera active dans tous les modes « affichage », mais ne sera pas affichée en modes « Contrôle ». Entrée en c.a.: Cette icône indique que l'appareil fonctionne en mode en ligne et fournit une alimentation c.a. à l'équipement connecté à la sortie. Entrée de la batterie: Cette icône clignotera pour indiquer que l'ASC ne reçoit pas d'entrée en c.a. et fonctionne en mode ondulateur. L'icône d'entrée de la batterie est également utilisée en conjonction avec l'icône EVENTS (événements) pour indiquer les événements sur la batterie. Remplacer l'icône de la batterie: Dans le cas où les batteries du système d'alimentation sans coupure (UPS) seraient à la fin de leur vie utile et nécessiteraient d'être remplacées, cette icône et l'icône d'avertissement clignoteront. Cette icône clignotera aussi suite à un autotest échoué du système d'alimentation sans coupure (UPS) (voyez la section FONCTIONNEMENT DE BASE / OPTIONS DU MENU DE CONTRÔLE / AUTOTEST pour plus de renseignements).

Avertissement: Cette icône clignotera pour faire savoir à l'utilisateur qu'une

mesure immédiate doit être prise:

1. Pour remplacer la batterie : Les icônes de remplacement de la batterie et

d'avertissement clignotent durant tout mode « d'affichage » normal.

2. En cas de surcharge : Les icônes « Load » (Charge), « Warning »

(Avertissement) et « Load Percentage » (% de charge) clignoteront, l’alarme se fera entendre à plusieurs reprises et l’ACL passera du mode d’affichage sélectionné par l’utilisateur au mode « Load Percentage » (% de charge). L’indication de surcharge est offerte dans les deux modes d’alimentation, par CA et par batteries. PRUDENCE! Toute condition de surcharge qui n’est pas corrigée immédiatement par l’utilisateur peut causer l’arrêt du système d’alimentation sans coupure (UPS) et interrompre l’alimentation en sortie dans le cas d’une rupture de courant ou d’une chute de tension du secteur. 18-05-213-933148.indb 50 7/13/2018 1:04:45 PM51 Fonctionnement de base Icônes EVENTS (événements): Affiché en conjonction avec l'icône AVR et l'icône BATT pour indiquer le nombre d'événements Sur batterie ou AVR se sont produits. Alarme hors tension: Indique que l'alarme est désactivée. Alarme sous tension : Indique que l'alarme est activée. Icône INPUT (entrée): Indique que la valeur de 3 chiffres affichée est la tension d'entrée. Icône OUTPUT (sortie): Indique que la valeur de 3 chiffres affichée est la tension de sortie. Icône LOAD (charge): Affichée en deux modes:

1. Affichée en conjonction avec l'icône % et la valeur de 3 chiffres pour indiquer

le pourcentage de la charge.

2. Affichée en conjonction avec KWH/Day (kWh / jour) et la valeur de 3 chiffres

pour indiquer la consommation quotidienne d'énergie.

3. L'icône LOAD (charge) et l'icône Warning (avertissement) clignoteront toutes

les deux pour indiquer une surcharge. Icône BATT: Affichée dans deux modes:

1. L'icône BATT (affichée en conjonction avec l'icône % et une valeur de 3

chiffres) indique le % de la capacité des batteries.

2. L'icône BATT est affichée avec l'icône TEST pour indiquer le mode d'autotest

ou le mode de contrôle. Icône % : Indique des unités de %. Icône TEST: Affichée en conjonction avec l'icône BATT pour indiquer que l'ASC effectue un autotest. Icône RUNTIME (durée d'exécution): Affichée en conjonction avec l'icône MIN et la valeur de 3 chiffres pour indiquer la durée d'exécution en minutes. Icône MIN: Indique des unités de minutes.

1. Affichée en conjonction avec l'icône RUNTIME (durée d'exécution) et la valeur

de 3 chiffres pour indiquer la durée d'exécution de la batterie en minutes.

2. Affichée en conjonction avec la valeur de 3 chiffres (signalant « LCD » (ACL))

pour indiquer al luminosité minimum. Icône VWA: Il s'agit d'une icône polyvalente qui indique les unités de volts, watts ou ampères (V, VA, W ou A sera affiché). Icône K: Affichée en conjonction avec le W pour indiquer les kilowatts. Elle est également utilisée en conjonction avec les icônes WH et /DAY pour indiquer les kilowatts par heure par jour. 18-05-213-933148.indb 51 7/13/2018 1:04:46 PM52 Icônes H and /DAY: Affichée en conjonction avec les icônes « K » et « W » pour indiquer les kilowatts par jour (KWH/DAY). L'icône Sensitivité (Sensibilité): Affichée pour inciter à régler la sensibilité de la ligne d'alimentation d'entrée CA. Les réglages de sensibilité disponibles sont 100 % (Normal = aucun délai), 50 % (demi-délai) et 25 % (délai complet). Icône SCROLL (faire défiler): Lorsque l'icône est activée, l'affichage va automatiquement revenir par cycle à travers chaque mode DISPLAY (affichage) de ACL une fois par intervalle de deux secondes. Si un bouton est enfoncé alors que le mode « Scroll » (défilement) est activé, la fonction de défilement fera une pause de 10 secondes afin de permettre à l’utilisateur de faire des sélections de menu manuellement avant de reprendre le défilement. Icône de régulation automatique de la tension:Indique que l'entrée c.a. est soit faible ou élevée que la fonction AVR est activement en train de relancer ou de couper la ligne. L'icône AVR est également utilisée en conjonction avec l'icône EVENTS (événements) pour indiquer les événements AVR. Icône EXTERNAL BATTERY (batterie externe) (Sélectionnez les modèles): Affichée uniquement lorsque la COMMANDE DE RÉGLAGE DE BATTERIE EXTERNE est active. Icône BATTERY CAPACITY (capacité de la batterie): Utilisée pour mieux décrire le graphique à barres de la capacité de la batterie. Fonctionnement de base Affichage des conditions de puissance Utiliser le bouton pour progresser à travers les conditions de puissance.

1. Tension d'entrée 2. Tension de sortie 3. Durée d'exécution

6. kWh / jour** 7. % de capacité de

• La puissance de la charge est affichée en watts jusqu'à « 999 » puis sera ensuite affichée en kilowatts. ** L'utilisation de kilowatts par heure par jour signale la consommation quotidienne d'énergie de l'équipement connecté à l'ASC en kWh dans un cycle de 24 heures. Appuyer sur le bouton et le maintenir enfoncé pendant 4 secondes pour réinitialiser l'accumulateur à « 0. » Remarque : Lorsque le système d'alimentation sans coupure (UPS) se trouve dans le mode BATTERY (BATTERIES) (la puissance est fournie à la sortie à partir des batteries), l'icône BATTERY (BATTERIES) sera allumée dans l'affichage au lieu de l'icône AC INPUT (ALIMENTATION CA). Les valeurs affichées sont des valeurs aléatoires utilisées à titre de référence. 18-05-213-933148.indb 52 7/13/2018 1:04:46 PM53 Fonctionnement de base Options de menu de commande Alarme activée / désactivée Taper sur le bouton à plusieurs reprises pour passer à l'affichage ACL comportant l'icône. Appuyer sur le bouton pour sélectionner les réglages du mode d'activation et de désactivation (ON / OFF) de l'alarme. La dernière option affichée avant de quitter cette option de menu sera le réglage sélectionné. Remarque : Le fait de désactiver l'alarme par le bais de l'option de menu de commande aura pour effet de faire taire l'alarme sous toutes les conditions, y compris les conditions de batterie faible. Luminosité ACL Taper sur le bouton à plusieurs reprises pour passer à l'affichage de la luminosité ACL marquée « LCD » (ACL). Appuyer sur le bouton pour sélectionner Medium Backlight (rétroéclairage d'intensité moyenne) (par défaut), High Backlight (rétroéclairage haute intensité) ou Dim Backlight (rétroéclairage de faible intensité). La dernière option affichée avant de quitter cette option de menu sera le réglage sélectionné. Remarque : La luminosité par défaut est réglée à moyenne. Chaque fois que le bouton est enfoncé, l'ACL engagera le réglage de la luminosité à haute intensité. Après 2 minutes d'inactivité, le rétroéclairage retournera au réglage sélectionné jusqu'à ce qu'un bouton soit enfoncé. Autotest Taper sur le bouton à plusieurs reprises pour passer à l'affichage TEST BATT. Appuyer sur le bouton pour initier le test. Le test durera environ 10 secondes alors que l'ASC passera en mode batterie pour tester la capacité avec une charge. Une fois le test complété, l'affichage indiquera PAS ou BAD (réussi ou échoué) pendant 20 secondes, puis retournera à l'écran d'accueil. L'équipement connecté peut demeurer sous tension pendant le test. Ne pas débrancher l'ASC pour le tester; cela aura pour effet d'éliminer la mise électrique à la terre de sécurité. Commande Scroll (Déroulement) Cette commande est normalement positionnée à OFF (INACTIF). Le positionnement de cette commande à ON (ACTIF) permet à l'utilisateur de sélectionner l'option de dérouler automatiquement chaque condition de fonctionnement du système d'alimentation sans coupure (UPS) (la tension d'entrée, la tension de sortie, le temps de fonctionnement, par exemple). Pressez à plusieurs reprises le bouton pour passer à l'affichage Sensitivity (Sensibilité), illustré ci-dessous. Appuyer sur le bouton pour avancer à la prochaine option disponible. La dernière option affichée, avant de quitter cette option de menu, sera le réglage sélectionné. Remarque :

1. Chaque condition est affichée pendant une durée de 2 secondes.

2. Si un bouton est enfoncé alors que le mode « Scroll » (défilement) est activé, la fonction de défilement fera

une pause de 10 secondes afin de permettre à l’utilisateur de faire des sélections de menu manuellement. 18-05-213-933148.indb 53 7/13/2018 1:04:46 PM54 ON Battery Events (événements en mode batterie) Cette fonction permet à l'utilisateur de visualiser le nombre de fois que l'ASC a connu une expérience en mode batterie. Pour réinitialiser le compteur à « 0, » appuyer sur le bouton et le maintenir enfoncé. Fonctionnement de base Taper le bouton à plusieurs reprises pour avancer à l’affichage ON Battery Events (événements en mode batterie), tel qu’illustré ci-dessus. Remarque : La valeur affichée est une value aléatoire utilisée comme référence à titre d'exemple. AVR Events (événements AVR) Cette fonction permet à l'utilisateur de visualiser le nombre de fois que l'ASC a connu un événement de régulation automatique de la tension. Pour réinitialiser le compteur à « 0, » appuyer sur le bouton et le maintenir enfoncé. Taper le bouton à plusieurs reprises pour avancer à l’affichage AVR, tel qu’illustré ci-dessus. Remarque : La valeur affichée est une value aléatoire utilisée comme référence à titre d'exemple. Sensibilité à la puissance Ce cadran est normalement ajusté à 100 %, ce qui permet à l'ASC de protéger contre la distorsion de l'onde d'entrée c.a. Quand une telle distorsion se produit, l'ASC basculera normalement vers l'alimentation de batterie pour fournir de la puissance sinusoïdale pure tant que la distorsion persiste. Dans certaines zones où le courant de secteur est de mauvaise qualité ou si la puissance d'entrée de l'ASC provient d'une génératrice de secours, des baisses de tension et / ou les distorsions chroniques de l'onde peuvent faire basculer l'ASC vers la batterie trop souvent, épuisant ainsi sa charge. Vous pouvez réduire la fréquence d'utilisation de la batterie causée par la distorsion de l'onde ou les baisses de tension en expérimentant avec différents réglages de ce cadran. Lorsque le réglage est réduit, l'ASC devient plus tolérant aux variations de l'onde d'entrée c.a. Remarque : Quand vous expérimentez avec les différents réglages du cadran, n'utilisez le matériel branché qu'en mode sécuritaire afin que les effets nocifs des fluctuations d'onde de la sortie de l'ASC puissent être évalués sans interrompre les activités d'importance capitale. Le test devrait durer assez longtemps pour permettre une vérification de toutes les conditions de ligne. 18-05-213-933148.indb 54 7/13/2018 1:04:46 PM55 YES Fonctionnement de base Taper sur le bouton à plusieurs reprises pour avancer jusqu'à l'affichage « Sensitivity » (sensitivité), tel qu'illustré à la page précédente. Appuyer sur le bouton pour avancer à travers les options. La dernière option affichée, avant de quitter cette option de menu, sera le réglage sélectionné. Commande de Réglage des batteries externes (Modèles sélectionnés) Cette option de menu de contrôle n'apparaît que lorsque le système d'alimentation sans coupure (UPS) est configuré au moyen du logiciel External Battery Utility (Utilitaire des batteries externes) et affiche YES (OUI) à l'écran de contrôle ACL des batteries externes. Ce réglage est normalement à « YES » (OUI). La seule option de la configuration de l'interface ACL disponible est de changer le réglage des batteries externes de « YES » (OUI) à « NO » (NON). Remarque : Consulter la section Installation en option pour des informations sur la configuration de l'ASC pour le fonctionnement des batteries externes en utilisant le logiciel utilitaire des batteries externes. Taper le bouton à plusieurs reprises pour avancer à l’affichage External Battery (batterie externe), tel qu’illustré ci-dessus. Pour régler l'ASC à « NON External Battery » (aucune batterie externe), appuyer et maintenir le bouton pendant 3,5 secondes. Remarque : Le calcul du temps de fonctionnement des batteries dépend de ce réglage. Le temps de fonctionnement tiendra compte du temps automatiquement une fois que le réglage des batteries externes est configuré pour « NO » (NON). Réinitialisation du mode Factory (usine) Les réglages ACL peuvent être restaurés au mode Factory (usine) en maintenant les boutons MODE et ENTER/MUTE (saisir/sourdine) simultanément pendant 5 secondes peu importe le mode d'affichage. MISE EN GARDE : Il n'est pas possible de faire un retour en arrière une fois que cette mesure a été adoptée. L'utilisateur doit reconfigurer l'ASC pour les batteries externes si le réglage de l'ASC inclut des batteries externes. 18-05-213-933148.indb 55 7/13/2018 1:04:46 PM56 15A 120V

Fonctionnement de base Autres fonctions de l'ASC (panneau arrière) Sorties CA: Tous les modèles sont équipés de sorties NEMA 5-15R. Ces sorties alimentent la puissance CA du réseau électrique à votre équipement branché lors du fonctionnement normal, et la puissance des batteries durant les coupures ou les baisses de tension. Le système d'alimentation sans coupure (UPS) protège l'équipement branché à ses sorties contre les surtensions dangereuses et les bruits de circuit. Si vous avez un connexion série ou USB à votre système d'alimentation sans coupure (USB), vous pouvez réamorcer à distance l'équipement branché en désactivant (OFF) et en réactivant (ON) les sorties au moyen du logiciel Power Alert (Alerte d'alimentation) de Tripp Lite. Les sorties sont groupées en un ou plusieurs blocs [identifiés « LOAD 1 » (CHARGE 1), etc.) pouvant être activés (ON) ou désactivés (OFF) à distance sans interrompre l'alimentation aux équipements branchés aux autres sorties. Les sorties étiquetées « UNSWITCHED » (SANS COMMUTATION) ne peuvent pas être désactivées à distance. Ports de communication (USB ou RS-232): Ces ports connectent votre ASC à une station de travail ou à un serveur. Utiliser avec le logiciel PowerAlert de Tripp Lite et les câbles inclus pour permettre à votre ordinateur de sauvegarder automatiquement les fichiers ouverts et éteindre l'équipement durant une pannes. Utiliser également le logiciel PowerAlert pour surveiller la vaste gamme d'alimentation en c.a. et les conditions de fonctionnement de l'ASC. Consulter le manuel du logiciel PowerAlert ou contacter le soutien au client de Tripp Lite pour plus de renseignements. Consulter « Ports de communication de série USB et RS-232 » dans la section « Installation en option » pour des directives d'installation. Port EPO (Mise hors tension d’urgence): Votre ASC est équipé d'un port EPO qui peut être utilisé pour connecter l'ASC à un commutateur de mise hors tension pour permettre la mise hors tension de l'inverseur de secours. Voir Installation en option. Fente pour accessoires: Enlevez le panneau du petit couvercle de cette fente pour installer des accessoires optionnels pour surveiller et contrôler à distance votre ASC. Consulter votre manuel des accessoires pour des directives d'installation. Contacter le soutien au client de Tripp Lite au [phone] pour de plus amples renseignements sur le SNMP disponible, la gestion du réseau et les produits de connectivité. Connecteur de batteries externes (en option sur certains modèles): Utiliser pour connecter les blocs de batteries externes Tripp Lite pour du temps d'exécution additionnel. Se reporter aux instructions disponibles avec le bloc de batteries pour des informations complètes sur la connexion et des consignes de sécurité. Visiter www.tripplite.com/support/battery/index.cfm pour trouver le(s) type(s) de batterie de remplacement supporté(e) par votre ASC. Disjoncteur d'entrée: Votre système d'alimentation sans coupure (UPS) est équipé d'un disjoncteur qui le protège. Si un ou plusieurs disjoncteurs se déclenchent, retirez une partie de la charge du ou des circuits, et réactivez-les en pressant le bouton de réarmement. Vis de mise à la terre: Utiliser cette vis pour brancher tout équipement nécessitant une mise à la masse. 18-05-213-933148.indb 56 7/13/2018 1:04:47 PM57 Entreposage et service Entreposage Avant d'entreposer votre ASC, le mettre complètement hors tension : avec l'ASC sous tension et recevant du courant de secteur, appuyer et maintenir le bouton « ON/OFF » pendant deux secondes (une alarme émettra un bref bip sonore une fois l'intervalle écoulé); ensuite, débrancher l'ASC de la prise murale. Si vous entreposez votre ASC pour une période de temps prolongée, rechargez les batteries de l'ASC une fois aux trois mois : branchez l'ASC dans une prise murale, la laisser charger pendant 12 heures, puis débranchez-la et entreposez-la de nouveau. Si vous laissez les batteries de l'ASC déchargées pendant une période de temps prolongée, elles subiront une perte de capacité permanente. Service Des programmes de garantie prolongée et de service sur place sont également offerts par Tripp Lite. Pour plus de renseignements sur ce service, visitez www.tripplite.com/support. Avant de retourner votre produit pour service, veuillez suivre les étapes suivantes:

1. Passer en revue les procédures d’installation et d'opération de ce manuel afin de vous assurer

que le problème en question ne provient pas d'une fausse interprétation des instructions.

2. Si le problème persiste, ne pas contacter ou retourner le produit au détaillant. Visiter plutôt

www.tripplite.com/support.

3. Si le problème requiert de l'entretien, veuillez visiter www.tripplite.com/support et cliquez sur la

liaison Product Returns (Retours de produit). De ce site, vous pouvez demander un numéro d'autorisation de retour de produit (Returned Material Authorization), qui est requis pour obtenir du service. Ce formulaire simple en ligne vous demandera le modèle et le numéro de série de votre unité ainsi que d'autres renseignements généraux associés à l'acheteur initial. Le numéro d'autorisation de retour de produit (RMA), ainsi que les instructions portant sur l'expédition, vous seront transmis par courrier électronique. Tout dommage (direct, indirect, spécial ou consécutif) que le produit pourrait subir durant la livraison vers Tripp Lite ou un centre de réparation reconnu par Tripp Lite n'est pas couvert sous cette garantie. Les produits envoyés à Tripp Lite ou un centre de réparation reconnu par Tripp Lite doivent être envoyés en port prépayé. Inscrire le numéro RMA à l’extérieur de l’emballage. Si le produit est encore à l’intérieur de la période de garantie, veuillez inclure une copie de votre reçu. Retourner le produit pour réparation en utilisant un transporteur assuré à l’adresse qui vous sera donnée lors de votre demande de RMA. 18-05-213-933148.indb 57 7/13/2018 1:04:47 PM58

Remplacement des batteries Dans les conditions normales d'utilisation, les batteries originales de votre système d'alimentation sans coupure (UPS) dureront plusieurs années. Veuillez voir la section Sécurité avant de remplacer les batteries. Les batteries sont conçues pour être remplacées « à chaud » [c.-à-d. alors que le système d'alimentation sans coupure (UPS) demeure dans le mode ON (MARCHE)]. Cependant, certains techniciens d'entretien qualifiés peuvent souhaiter commuter le système d'alimentation sans coupure (UPS) au mode OFF (ARRÊT) et débrancher l'équipement avant de procéder au remplacement. Remarque : Se reporter à l'étiquette sur la plaque de rétention de la batterie pour le numéro de pièce R.C.B. Procédure de remplacement des batteries (RBC93-2U) du SMART1500RMXL2UA, SMART1500RM2U et SMART1000RMXL2U

Débranchez les batteries.

Retirez les batteries défectueuses (recyclables) Premièrement

retirez la rangée de batteries de gauche. Puis,

glissez la rangée de batteries de droite vers la gauche et retirez-la. 18-05-213-933148.indb 58 7/13/2018 1:04:48 PM59

Remplacement des batteries

Installez les nouvelles batteries. Tout d'abord, installez les rangées de batteries en les insérant, les pressant vers l'avant et les enfichant en place.

Branchez les batteries. Fixez les deux ensembles de connecteurs tel qu'indiqué : noir à noir et rouge à rouge.

Remontez le panneau avant. 18-05-213-933148.indb 59 7/13/2018 1:04:49 PM60 Numéros d’identification de conformité aux règlements À des fins de certification et d’identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro de série se trouve sur la plaque signalétique du produit, avec toutes les inscriptions et les informations d'approbations requises. Lors d’une demande d’information de conformité, pour ce produit, utiliser toujours le numéro de série. Le numéro de série ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit. Tripp Lite applique une politique d'amélioration continue. Les spécifications peuvent être modifiées sans préavis. Note sur l’étiquette Deux symboles sont utilisés sur l’étiquette. V~ : tension CA V : tension CC Avis 18-05-213 • 93-3148_RevF 1111 W. 35th Street, Chicago, IL 60609 USA • www.tripplite.com/support 18-05-213-933148.indb 60 7/13/2018 1:04:50 PM
