MANUAL DE USUARIO PowerEdge 2600 DELL
Guía de instalación paraactualizaciónde microprocesadores
D
Dell™ Systems
Guía de instalación paraactualización de microprocesadores

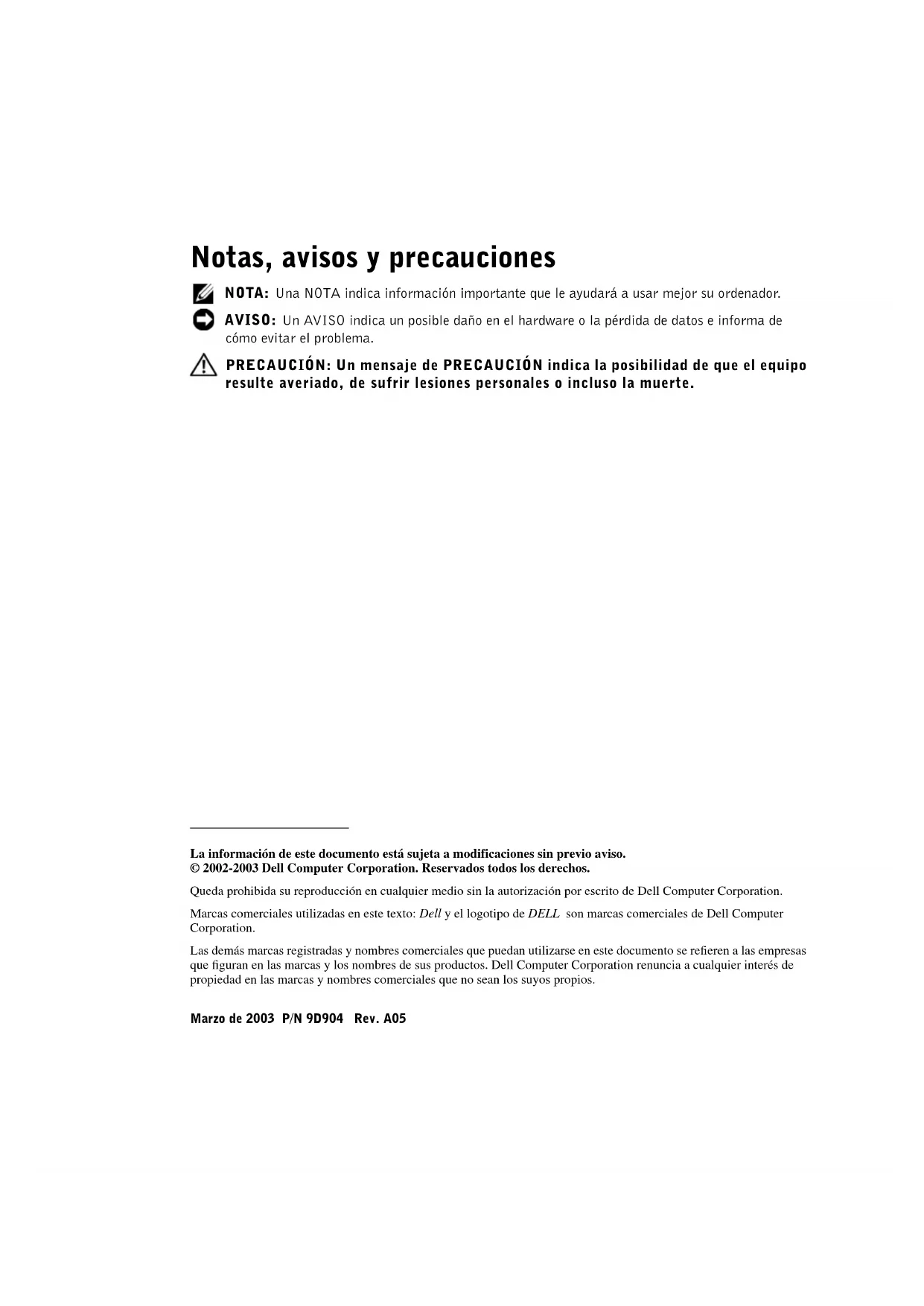

Notas, avisos y precauciones
NOTA: Una NOTA indica informacion importante que le ayudar a usar mejor su ordinador.
AVISO: Un AVISO indica un posible daño en el hardware o la perdida de datos e informa de como evaporar el problema.
PRECAUCION: Un mensaje de PRECAUCION indica la posibiliad de que el equipo resulte averiado, de sufrir lesiones personales o incluo la muerte.
La informacion de este documento está sujeta a modifications sin previo dato. © 2002-2003 Dell Computer Corporation. Reservados todos los derechos.
Queda probida su reproduccion enequalier medio sin la autorizacion por escrito de Dell Computer Corporation. Marcas commerciales realizadas en estearto: Dell y el logotipo de DELL son marcas commerciales de Dell Computer Corporation.
LasDEMas marcas registrdas y nombres commerciales que podanutilizarse en thisdocumento se refierea las empressas que figuran en lasmarcas y los nombres de sus productos.Dell Computer Corporation renuncia a qualquierinteresde propidad en lasmarcas y nombres commerciales que no seen los suyos propios.
Marzo de 2003 P/N 9D904 Rev. A05
Este documento proporcióna instrucciones sobre la forma deañadir o sustituir microprocesadores. Para poder utiliser las futuras.optionnes en cuando a velocidad ymericanas, puedaañadir microprocesadores secundarios o sustituir los microprocesadores del Sistema.
AVISO: Antes de anadir o sustituir un microprocesador, compruebe la informacion masoca. recente acerca del BIOS del systema en la pagea Web Dell Support, support.dell.com y, en caso de ser necessario, actualice el BIOS.
Cada microprocesador y su memoria cache asociada está contentados en un paquete de matrices de rejillas de contacto (PGA) que sc instala en un zócalo ZIF en la plaza del sistema. En lasuma subsección se describe como instalar o sustituir el microprocesador de los zócalos del microprocesador primario o secundario.
NOTA: En un Sistema con un solo microprocesador, el microprocesador debe instalarse en el zócalo del microprocesador primario.
Adicción o sustitución de un microprocesador
AVISO: Los microprocesadores secundarios deben tener la misma velocidad que el microprocesador primo.
Además del zócalo ZIF del microprocesador primario de la plaza del sistema, puede haberotiros zócalos ZIF en los que instalar microprocesadores secundarios.
El kit deactualización del microprocesador incluye los siguientes elementos:
- Un microprocesador
- Un disipador de calor
- Clips de retencion del disipador
- Un VRM, si correspondc
El kit deactualización también puede incluir un ventilador de refrigeración.
PRECAUCION: Antes de realizar este procedimiento, lea las instrucciones de seguidad en el documento Informacion del systema.
1 Apague el sistema, incluidos todos los periféricos y desconecte el cable de alimentación de la toma de red.
2 Abra las puertas del sistema o retire la cubierta del sistemas (consulte la Guia de instalacion y solucion de problemas).
PRECAUCION: Consulate "Protection contra descargas electrostáticas" en las instrucciones de seguridad del documento Información del sistema.
3 Retire la cubierta de refrigeracion, si corresponde (consulte la Guia de instalacion y solution de problemas).
4 Si estáactualizando un microprocesador existente,retire el disipador termico del microprocesador.
NOTA: Si está montando el ventilador de refrigeración en el disipador tírmico, pueda retirar el disipador sin quitar el ventilador. No obstarve, pueda retirar el ventilador para facilitar el acceso a los clips de retencion del disipador tírmico. Para Obtener informacion sobre la forma de extraer un ventilador de refrigeracion, consulte la Guia de instalacion y该如何解决問題s.
a Retire los clips de retencion que fjan el disipador temico al microprocesador presionando firmamente sobre la lengueta del clip de retencion y退市ando el clip del disipador temico.
PRECAUCION: El microprocesador y el disipador pueda estar extremamente calientes. Asegúrese de que ha tenido suficiente tiempo para enfiarse antes de tocarlo.
AVISO: Nunca quite el disipador de calor de un microprocesador a menos que quiera qutar el microprocesador. El disipador de calor es必需ario para tener las conditiones tírmicas adequadas.
AVISO: Tras retirar el disipadorTERMico, colóquelo del revés sobre una superficie plana para evaporar que el material de la interfazTERMICA se dañoe se contamine.
b Retire el disipador de calor. Consulte la Guía de instalación y solución de problemas para Obtener información sobre la extracción del disipador tírmico.
5 Gire la palanca de liberacion del zocalo hacer arriba en la posicion totalmente abierta (consulte la Figura 7-1).
AVISO: Tenga cuidado de no doblar ninguna de las patillas cuando quite el microprocesador. Si las patillas se doblan, el microprocesador pueda estropearse.
6 Saque el microprocesador del zócalo y deje la palanca de liberación en posición abierta para que el zócalo está preparado para el nuevo microprocesador.
AVISO: Tenga cuidado de no doblarledgea de las patillas cuando desembale el microprocesador. Si las patillas se doblan, el microprocesador pueda estropearse.
7 Descambale el nuevo microprocesador. Si alguna de las patillas del microprocesador está doblada, consulte "Obtencion de ].看你" en la Guia de instalacion y solution de problemas.

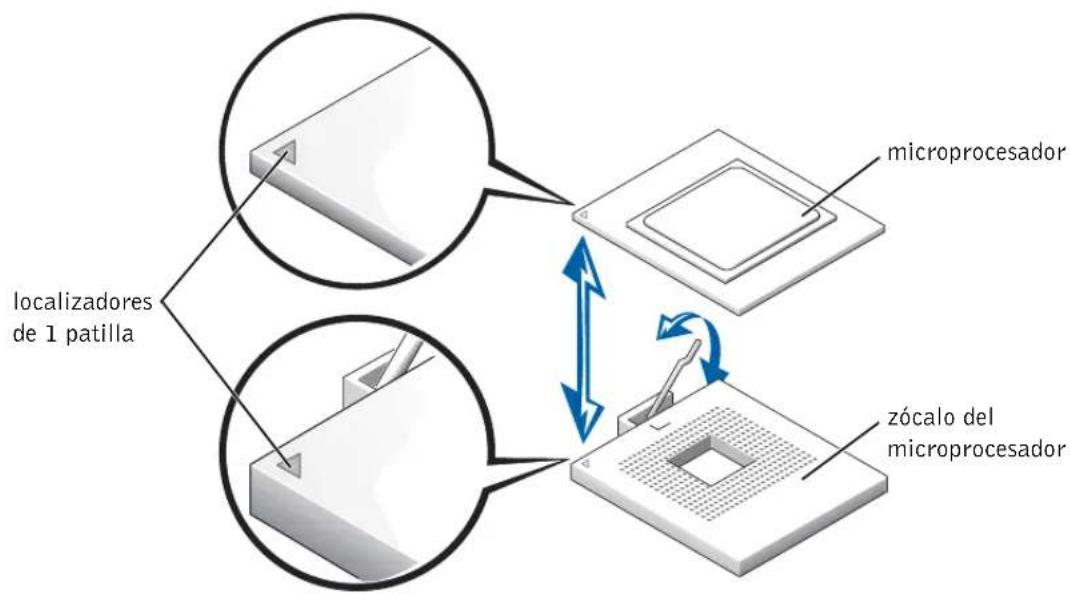

Figura 7-1. Extracción y sustitución del microprocesador
AVISO: Si se coloca el microprocesador de forma incorrecta, al conectar el sistema pueda estropearse tanto el microprocesador como el sistemas. Cuando colque el microprocesador en el zócalo ZIF, asegúrese de que todas las patillas encajan en sus correspondientes agujeros. Tenga cuidado de no doblar las patillas.
8 Instale el microprocesador en el zócalo (consulte Figura 7-1).
a Compruebe que la palanca de liberacion del microprocesador este en la posicion abierta.
b Alince la patilla 1 del microprocesador con la patilla 1 del zócalo del microprocesador.
c Con la patilla 1 del microprocesador y el zócalo alineadas, empujé ligeramente el microprocesador en el zócalo y asegürese de que todas las patillas coinciden con los agujeros correctos del zócalo.
Dado que el sistema utilizes un zócalo de microprocesador ZIF, no esnecessary aplicar fuerza (lo que doblaría las patillas si el microprocesador no estuviera bien alineado). Cuando el microprocesador está correctamente colocado, deben encasarlo en el zócalo con una presión minima.
d Cuando el microprocesador este totalmente asentado en el zocalo, bajo la palanca de liberacion hasta que encaje en su situ, lo que bloquear a el microprocesador en el zocalo.
9 Instale el disipador de calor.
- Si el disipador de calor proporcionado tiene una cubierta protectora en su parte inferior, retírla para hacer al descubierto la grasa o material de interfaz tírmico y, a continuación, colque el disipador de calor sobre el microprocesador.
- Si se incluye grataTERMICA para el disipador termico, limpie el disipador y aplicue la grataTERMICA antes de colocar el disipador sobre el microprocesador.
AVISO: Para evaporar posibles daños al microprocesador, deben alinear el disipador tírmico de forma que lamarca triangular del disipadorSEOHale hacia lamarca triangular de la placadel problema, si corresponde.
10 Oriente el clip de retencion del disipador termico como se muestra en la Guia de instalacion y solucion de problemas.
11 Enganche el extremo del clip sin la lengüeta de liberacion sobre la lengüeta del borde del zócalo.
12 Presione la lengüeta de liberación hasta que el agujero del clip se enganche en la lengüeta del zócalo ZIF.
AVISO: Si se proporciona un ventilador de refrigeracion con el kit deactualizacion,debe instalar el ventilador en el disipador termico del microprocesador para proportionar las conditions termedicas adecuadas. Para Obtener informacion sobre la forma de instalar un ventilador de refrigeracion, consulte la Guia de instalacion y solution de problemas.
13 Si se proportionsa un ventilador de refrigeracion con el kit deactualizacion o si retiro el ventilador de refrigeracion anteriormente en este procedimiento, instale el ventilador en el disipador temico del microprocesador.
14 Si corresponde, instale los VRM:
a Si está anadentiando un microprocesador secundario, examine el VRM para probar que es el modulo regulator de tension correcto para su sistemas.
b Introduzca el VRM en el conductor del VRM secundario correspondiente, comprobando que los pestillos de cada extremo del conductor se acoplan (consulte la Figura 7-2).
c Si el kit deactualizacion containia dos VRM,susituya el VRM principal que esta ya instalado en el system por uno de los VRM del kit deactualizacion.
NOTA: El problema no admite VRM que no coincidan.

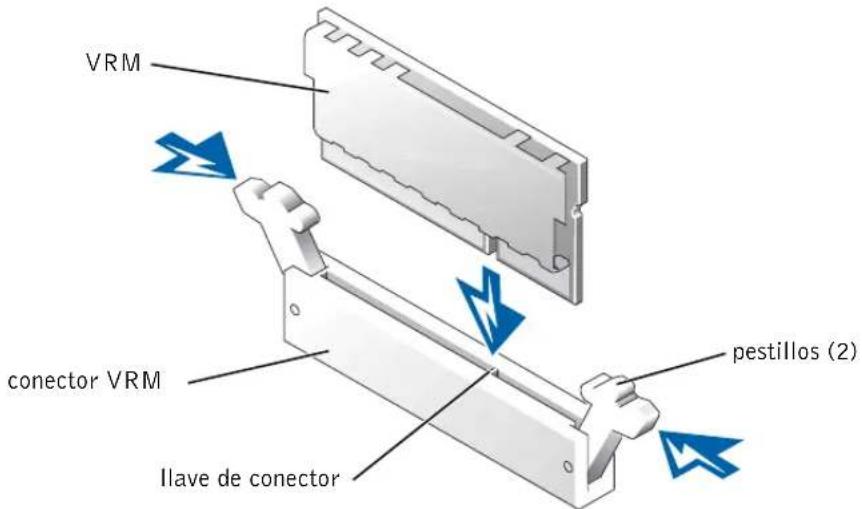

Figura 7-2. Instalacion del VRM
15 Vuelva a colocar la cubierta de refrigeracion, si corresponde (consulte la Guia de instalacion y solution de problemas).
16 Cierre las puertas del sistemas o vuelva a colocar la cubierta del sistemas (consulte la Guía de instalación y solución de problemas).
17 Vuelva a concoctar el sistema y los periféricos a las tomas de red y conectelos. En cuando el sistemas arranque detectará la presencia del nuevo procesador y cambiará automatistically la información de configuración del sistemas en el programa de instalación del sistemas.
NOTA: Después de acceder al interior del sistema, el detector de intrusion del chasis genera un mensaje de alerta que aparecerá lasuma vez que se arranque el Sistema. Este mensaje se almacena en la memoria de acces aleatorio no volátil (NVRAM) del sistema. Para bbarrar este mensaje, consulte la documento del software de gestion del sistema.
18 Entre en el programa de configuracion del systema (System Setup) y aseguirse de que las categorias del microprocesador coinciden con la nuevo configuracion del systema. Si desea mas informacion sobre el programa de configuracion del systema, consulte la Guia del usuario.
19 Ejecute los diagnósticos del Sistema para verficar que el nuevo microprocesador está的功能正好。 Consulte la Guía de instalación y solución de problemas para Obtener información sobre la CJecución de diagnósticos y SOLUTION de problemas que pudieran surgir.
