MANUAL DE USUARIO Sub 618 DB Technologies

1. INFORMACIÓN GENERAL

¡BIENVENIDOS! INTRODUCCIÓN

REFERENCIAS PARA EL USUARIO

¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este subwoofer activo, versátil y ergonómico, es el resultado de una larga experiencia en el ámbito de la megafonía, con el uso de soluciones optimizadas en términos de sonido y electrónica, además de una atenta elección de los materiales. Los nuevos subwoofers de la serie SUB 600 están equipados con un woofer de 15” (SUB 615) y un woofer de 18” (SUB 618) respectivamente. El diseño preciso y la optimización acústica permiten prestaciones de alta calidad en un producto de dimensiones reducidas. La elevada ergonomía y manejabilidad de los gabinetes permiten su fácil transporte. Las características principales de SUB 615 y SUB 618 son: Para aprovechar al máximo el subwoofer recomendamos:

• un proyecto ergonómico, compacto y versátil, para contextos interiores y para el aire libre

• gabinete de madera para optimizar las prestaciones acústicas, con supercie externa resistente para uso interior y al aire libre

• amplicador digital able y silencioso

• entrada mono/estéreo

• controles del DSP especícos, con pulsador de Polaridad, Output Mode, y ecualización (Subwoofer Mode)

• leer la guía de consulta rápida suministrada con el producto y todas las secciones de este manual de uso, y guardarla durante toda la vida útil del producto.

• registrar el producto en la página web http://www.dbtechnologies.com en la sección "SOPORTE TÉCNICO".

• guardar prueba de compra y GARANTÍA (Manual de uso "sección 2"). Español70 SUB 615 - SUB618 Cód. 420120251 REV. 1.0 CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO DIMENSIONES Las dimensiones del SUB 615 y S618 son:

• SUB 615: 430 x 580 x 600 (mm)

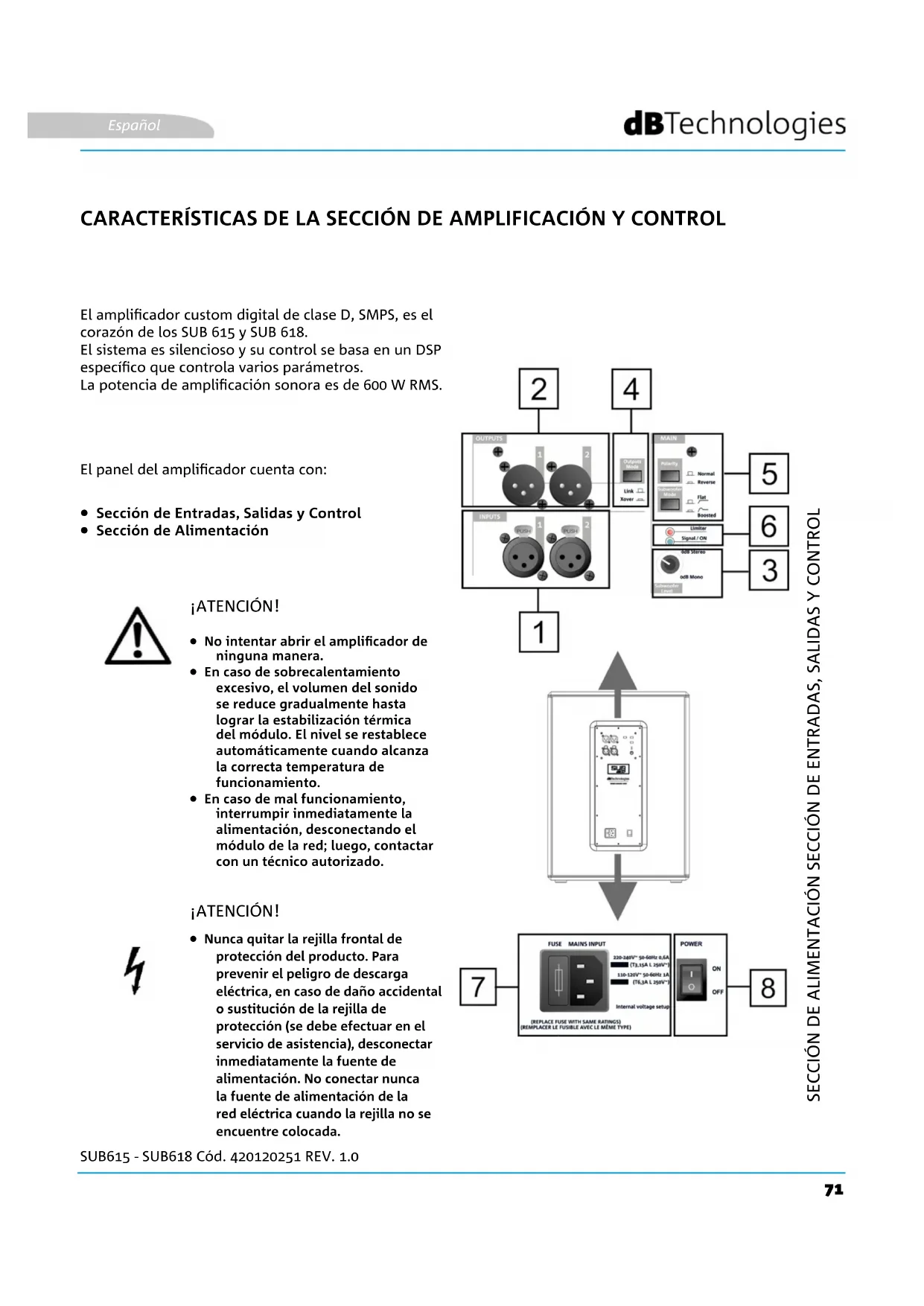

• SUB 618: 500 x 625 x 690 (mm) Español71 SUB615 - SUB618 Cód. 420120251 REV. 1.0 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL El amplicador custom digital de clase D, SMPS, es el corazón de los SUB 615 y SUB 618. El sistema es silencioso y su control se basa en un DSP especíco que controla varios parámetros. La potencia de amplicación sonora es de 600 W RMS. El panel del amplicador cuenta con: ¡ATENCIÓN!

• Sección de Entradas, Salidas y Control

• Sección de Alimentación

• No intentar abrir el amplicador de ninguna manera.

• En caso de sobrecalentamiento excesivo, el volumen del sonido se reduce gradualmente hasta lograr la estabilización térmica del módulo. El nivel se restablece automáticamente cuando alcanza la correcta temperatura de funcionamiento.

• En caso de mal funcionamiento, interrumpir inmediatamente la alimentación, desconectando el módulo de la red; luego, contactar con un técnico autorizado. SECCIÓN DE ALIMENTACIÓN SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL

• Nunca quitar la rejilla frontal de protección del producto. Para prevenir el peligro de descarga eléctrica, en caso de daño accidental o sustitución de la rejilla de protección (se debe efectuar en el servicio de asistencia), desconectar inmediatamente la fuente de alimentación. No conectar nunca la fuente de alimentación de la red eléctrica cuando la rejilla no se encuentre colocada. ¡ATENCIÓN! Español72 SUB 615 - SUB618 Cód. 420120251 REV. 1.0 SECCIÓN DE ENTRADAS, SALIDAS Y CONTROL

Conectores de las entradas, de tipo XLR (balanceados). Se pueden utilizar para la conexión mono o estéreo. Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO.

Selector que permite programar el tipo de señal de salida (Link/Xover). Actúa en la señal lanzada por los conectores OUTPUTS [2].

Polarity y Subwoofer Mode Pulsadores que permiten intervenir en la Polaridad (Normal o Reverse) y en el tipo de ltrado de la salida (Flat, es decir sin ecualización, Boosted, es decir con mayor énfasis en las bajas frecuencias).

Rotary de regulación del nivel de audio de salida.

Conectores de las salidas, de tipo XLR (balanceados). Se pueden utilizar para la conexión mono o estéreo. Para los detalles de conexión, ver la sección CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO.

6. LED (Limiter, Signal/ON)

Led de señalización. El led Limiter se enciende en caso de que intervenga el circuito de protección interna, Signal/ON detecta el encendido del subwoofer y la presencia de señal audio de entrada. Español73 SUB615 - SUB618 Cód. 420120251 REV. 1.0

Entrada para conector VDE. Para la conexión a la red eléctrica de línea con el cable suministrado. En la sección FUSIBLE se encuentra el alojamiento del fusible de protección.

SECCIÓN DE ALIMENTACIÓN

• cable de alimentación VDE

• guía de consulta rápida y documentación de la garantía en papel

CONFIGURACIÓN Y OPTIMIZACIÓN

SUB 615 y SUB 618, usados individualmente, se caracterizan por la emisión acústica omnidireccional. Este comportamiento es más acentuado en las frecuencias más bajas, es menos denido cuando aumenta la frecuencia. Para optimizar el uso del subwoofer para algunas particulares conguraciones, el usuario tiene a disposición en el panel de control:

1. Link (la señal presente en las salidas OUTPUTS es la aplicada al woofer)

2. Xover (la señal presente en las salidas OUTPUTS es ltrada con

frecuencia de crossover de 120 Hz, para la transmisión de altavoces, como por ejemplo B-HYPE y OPERA)

1. Normal (Polaridad normal de la señal audio)

2. Reverse (Polaridad invertida, opción necesaria para optimizar el

frente de onda invirtiendo la fase de la onda acústica)

1. Flat (la emisión sonora no tiene ecualización)

2. Boosted (la emisión sonora está enfatizada por las frecuencias más

bajas) Antes del encendido, se recomienda posicionar el selector de nivel Subwoofer Level [3] en 0 dB (Mono o Estéreo, según la conguración). EspañolFigura 2

SUB615 - SUB618 Cód. 420120251 REV. 1.0 CONEXIÓN DE LAS ENTRADAS Y TRANSMISIÓN AUDIO CASO A (conexión MONO) entre subwoofer y altavoces (ejemplos indicados: gura 1, gura 2): En base a la elección de conguración mono o estéreo, es necesario el uso de uno o dos cables (no suministrados) de entrada y de transmisión. Los conectores deben ser de tipo XLR. En caso de conexión MONO entre subwoofer y altavoces:

1. Conectar la salida del mixer al conector de entrada

INPUTS 1 del subwoofer

2. Conectar el conector de salida OUTPUTS 1 del

subwoofer a la entrada del altavoz.

3. Seleccionar en cada altavoz el tipo de impedancia

4. Para cada canal de la conguración, posicionar

OUTPUTS MODE [4] del subwoofer en XOVER, para transmitir al altavoz una señal con frecuencia de crossover de 120 Hz. Figura 1 Español76 SUB 615 - SUB618 Cód. 420120251 REV. 1.0 Figura 3 CASO B (conexión ESTÉREO entre un subwoofer y 2 altavoces, gura 3)

1. Conectar las salidas L, R del mixer a las INPUTS 1 y 2 del subwoofer, respectivamente.

2. Transmitir la señal a los altavoces, conectando OUTPUTS 1 a la entrada Input del altavoz izquierdo,

OUTPUTS 2 a la entrada Input del altavoz derecho.

3. Seleccionar la impedancia en cada altavoz (tipo “LINE”).

4. Posicionar OUTPUTS MODE [4] del subwoofer en XOVER, para transmitir al altavoz una señal con

frecuencia de crossover de 120 Hz. Español77 SUB615 - SUB618 Cód. 420120251 REV. 1.0 ALIMENTACIÓN

CONEXIÓN DE LA ALIMENTACIÓN

Para la conexión de la alimentación del dispositivo, introducir el conector del cable suministrado en "MAINS INPUT" [7]. Luego, introducir la clavija en un enchufe con conductor de tierra. Colocar el selector POWER [8] en “ON”. Español78 SUB 615 - SUB618 Cód. 420120251 REV. 1.0

• No se admiten tipos de instalación diferentes de los ilustrados aquí.

• No usar en ningún caso las asas del altavoz para colgarlo

• Comprobar siempre que el posicionamiento sea estable y que la instalación no represente una fuente de peligro para personas, animales o cosas.

USO EN SUBWOOFER CON SOPORTE

TELESCÓPICO Es posible usar un solo altavoz montado en un soporte de 35 mm de diámetro (por ej. serie: OPERA, B-HYPE). El accesorio de referencia es DS-2 (soporte telescópico). La altura máxima admitida entre la base del altavoz y el suelo es de 165 cm, excepto en el caso especíco de B-HYPE 15 y OPERA 15, donde la altura máxima admitida es 120 cm.

Es posible el uso de los subwoofer 615 y 618 directamente en el suelo (ver la ilustración siguiente con un ejemplo de uso.)

USO CON ALTAVOCES EN STACK

Es posible el uso de un altavoz montado directamente sobre el subwoofer 615 o 618 mediante el mini-soporte de 35 mm diámetro DS2-S (por ej. serie: INGENIA, B-HYPE, OPERA). Al ser utilizado con la serie INGENIA es posible el uso de 2 altavoces superpuestos (accesorios especícos: LP-IG y GSA-IG/ GSA-IGA). En particular, en el caso de 2 INGENIA IG3T o de 2 INGENIA IG4T superpuestos, es necesario efectuar una jación con correas adicionales para garantizar la estabilidad de la instalación en condiciones seguras. Español79 SUB615 - SUB618 Cód. 420120251 REV. 1.0 Para completar la serie, están disponibles como opcionales los siguientes accesorios:

• Cobertura de protección Controlar los nuevos accesorios compatibles en: www.dbtechnologies.com

5. RESOLUCIÓN DE PROBLEMAS

1. Comprobar la presencia correcta de la alimentación general del sistema.

2. Comprobar que el cable de alimentación con conector VDE esté conectado correctamente.

1. Comprobar que la conexión de entrada de la señal de audio se haya efectuado correctamente.

2. Comprobar que los cables utilizados no estén dañados.

3. Comprobar que el mixer o la fuente de audio esté encendida y muestre claramente la presencia de una

1. Comprobar que los cables utilizados no estén dañados, y sustituirlos si es necesario (un cable dañado

puede causar una pérdida o alteración de la señal).

2. Comprobar que la programación de selección de Outputs Mode, Polarity, Subwoofer Mode esté

programada correctamente con respecto a la conguración seleccionada. El subwoofer no se enciende: El subwoofer se enciende, pero no emite sonidos: El difusor emite un sonido no adecuado: Español81 SUB615 - SUB618 Cód. 420120251 REV. 1.0

AMPLIFICADOR Respuesta en frecuencia [-10dB]:

42 - 124 Hz (SUB 615) / 35 -130 Hz (SUB 618)

Máx. SPL (1m): 131 dB (SUB 615) / 133 dB (SUB 618) LF: 15” (SUB 615) / 18” (SUB 618) Bobina de voz LF: 2.5" Frecuencia de crossover: 120 Hz Tipo: AMP SMPS Clase de amplicación Clase D Alimentación 1 x VDE Potencia de amplicación RMS: 600 W Tipo: Subwoofer activo Español82 SUB 615 - SUB618 Cód. 420120251 REV. 1.0 PROCESADOR

Español INTERFAZ USUARIO Absorción a 1/8 de la potencia en condiciones medias de uso (*)::

0.9 A (220-240V~) - 1.6 A (110-120V~)

Absorción a 1/3 de la potencia en condiciones máximas de uso (**):

1.7 A (220-240V~) - 2.8 A (110-120V~)

Absorción con altavoz encendido en ausencia de señal (idle): 16 W Corriente de inrush:

ESPECIFICACIONES DE ALIMENTACIÓN (ABSORCIÓN / INSTALACIÓN)

• NOTA PARA EL INSTALADOR: Valores que se reeren a 1/8 de la potencia, en condiciones medias de funcionamiento (programa musical con clipping raro o ausente). Para cualquier tipo de conguración, se recomienda considerar los valores mínimos de dimensionamiento. ** NOTA PARA EL INSTALADOR: Valores que se reeren a 1/3 de la potencia, en condiciones pesadas de funcionamiento (programa musical con frecuente clipping e intervención del limiter). Se recomienda el dimensionamiento según estos valores en caso de instalaciones y tours profesionales. Regulador interior: DSP 28/56 bits Limitador: Peak, RMS, Térmico Controles: Subwoofer level, Ouputs Mode, Polarity, Subwoofer Mode Entradas: 2 x XLR Balanced Inputs Salidas: 2x XLR Balanced Outputs83 SUB615 - SUB618 Cód. 420120251 REV. 1.0 DIMENSIONES Características, especicaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modicar o mejorar el diseño o la fabricación sin asumir la obligación de modicar o mejorar también los productos realizados anteriormente. A.E.B. Industriale Srl Via Brodolini, 8 Località Crespellano 40053 VALSAMOGGIA BOLOGNA (ITALIA) Tel [phone] Fax [phone] www.dbtechnologies.com [e-mail] Español Material: Madera multicapa (con pintura de protección negra) Rejilla: Elaboración CNC Asas: 2, laterales Montaje en soporte: Sí, 36 mm (predisposición: M20) Ancho: 430 mm (SUB 615) 500 mm (SUB 618) Altura: 580 mm (SUB 615) 625 mm (SUB 618) Profundidad: 600 mm (SUB 615) 690 mm (SUB 618) Peso:
