MANUAL DE USUARIO KTCHR200 KENWOOD

UNIDAD SINTONIZADORA HD Radio™

MANUAL DE INSTRUCCIONES

Kenwood Corporation

Radio®

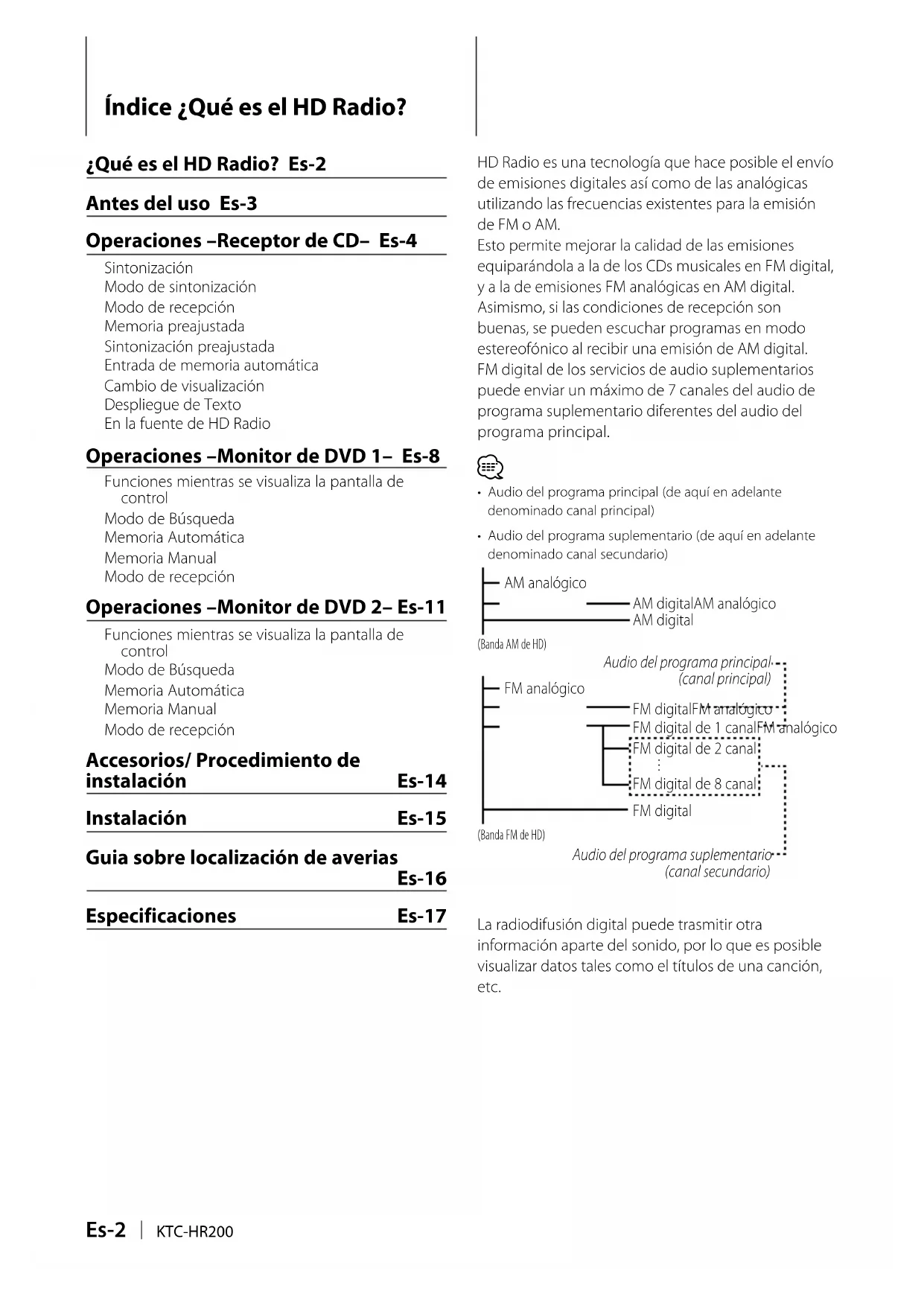

Índice ¿Qué es el HD Radio?

¿Qué es el HD Radio? Es-2

Antes del uso Es-3

Operaciones –Receptor de CD- Es-4

Sintonización

Modo de sintonización

Modo de recepción

Memoria preajustada

Sintonización preajustada

Entrada de memoria automática

Cambio de visualización

Despliegue de Texto

En la fuente de HD Radio

Operaciones –Monitor de DVD 1– Es-8

Funciones mientras se visualiza la pantalla de control

Modo de Búsqueda

Memoria Automática

Memoria Manual

Modo de recepción

Operaciones –Monitor de DVD 2– Es-11

Funciones mientras se visualiza la pantalla de control

Modo de Búsqueda

Memoria Automática

Memoria Manual

Modo de recepción

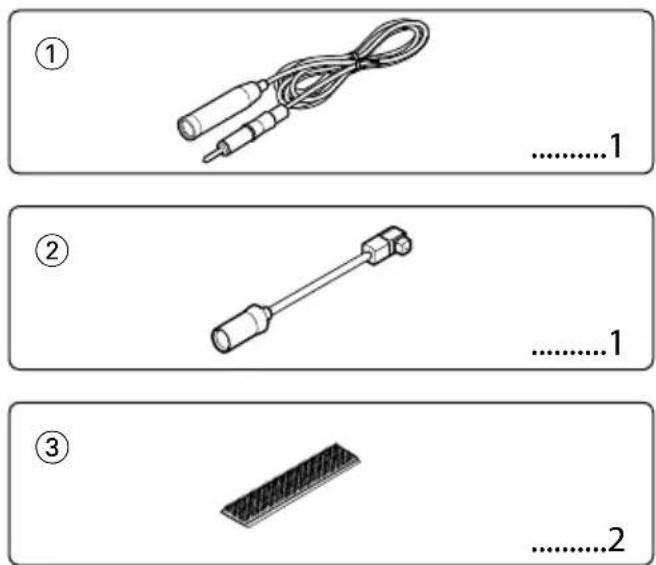

Accesorios/ Procedimiento de instalación Es-14

Instalación Es-15

Guia sobre localización de averias Es-16

Especificaciones Es-17

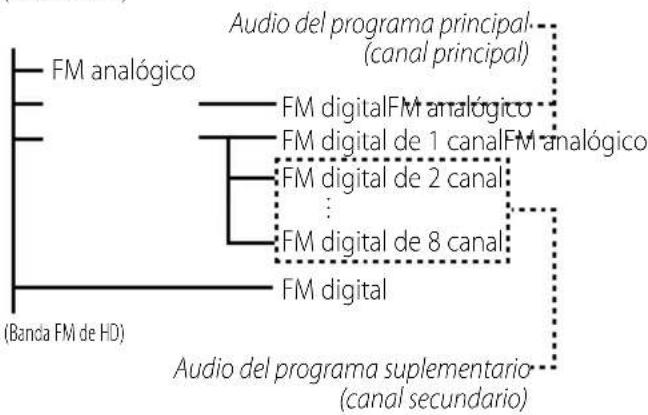

HD Radio es una tecnología que hace posible el envío de emisiones digitales así como de las analógicas utilizando las frecuencias existentes para la emisión de FM o AM.

Esto permite mejorar la calidad de las emisiones equiparándola a la de los CDs musicales en FM digital, y a la de emisiones FM analógicas en AM digital.

Asimismo, si las condiciones de recepción son buenas, se pueden escuchar programas en modo estereofónico al recibir una emisión de AM digital. FM digital de los servicios de audio suplementarios puede enviar un máximo de 7 canales del audio de programa suplementario diferentes del audio del programa principal.

• Audio del programa principal (de aquí en adelante denominado canal principal)
• Audio del programa suplementario (de aquí en adelante denominado canal secundario)

AM analógico AM digitalAM analógico AM digital

(Banda AM de HD)

La radiodifusión digital puede trasmitir otra información aparte del sonido, por lo que es posible visualizar datos tales como el títulos de una canción, etc.

Antes del uso

ADVERTENCIA

Para evitar el riesgo de lesiones y/o fuego, observe las siguientes precauciones:

- Para evitar cortocircuitos, nunca coloque ni deje objetos metálicos (por ejemplo, monedas o herramientas metálicas) dentro de la unidad.

Limpieza de la unidad

Si la placa frontal de esta unidad está manchada, límpiela con un paño seco tal como un paño de silicona.

Si la placa frontal está muy sucia, límpiela con un paño humedecido en jabón neutro, y luego límpiela nuevamente con un paño suave seco y limpio.

Notas

• Si tiene problemas durante la instalación, consulte con su distribuidor Kenwood.
• Las ilustraciones de la Pantalla y el panel que aparecen en este manual son ejemplos utilizados para explicar mejor cómo se utilizan los mandos. Por lo tanto, las ilustraciones de la pantalla que aparecen pueden ser distintas a las que aparecen realmente en la pantalla del equipo, y algunas de las ilustraciones de la pantalla puede que representen algo imposible durante el funcionamiento actual.

Unidades de control que se pueden conectar

Para los modelos en los que se puede conectar esta unidad, consulte con su distribuidor Kenwood.

Tenga en cuenta que se podrían presentar las siguientes restricciones dependiendo de la unidad de control que se va a utilizar.

- El HD Radio no se puede seleccionar como una fuente de zona dual.

Cómo operar la unidad

Las operaciones de esta unidad se describen en el manual de instrucciones de una unidad de control. Para aquellas no descritas, consulte la siguiente sección .

• Receptor de CD: página Es-4
• KVT-512, DDX512, DNX5120, DNX512EX : página Es-8
• DDX812, DDX712, DNX8120, DNX7120 : página Es-11

- Los siguientes modelos cuentan con el sistema de teclas múltiples. Las operaciones que son diferentes de las del modelo estándar podrían estar descritas en la sección . KDC-MP728, KDC-MP828, KDC-X789, KDC-X889

- La visualización de las letras mayúsculas y minúsculas puede diferir dependiendo de cada modelo.

Operaciones –Receptor de CD-

Sintonización

Selección de la emisora.

1 Seleccione la fuente de HD Radio Pulse el botón [SRC].

Seleccione la visualización "HD Radio"/"HD RADIO".

2 Seleccione la banda HD FM Pulse el botón [FM].

Cada vez que pulse el botón [FM] cambiará entre las bandas HF1, HF2, y HF3.

Seleccione la banda HD AM Pulse el botón [AM].

3 Sintonización de programas hacia arriba o hacia abajo

Pulse el botón [I◄◄] o [►►].

Si el canal secundario está disponible en la radiodifusión FM digital cuando se ajusta a búsqueda automática o manual, el canal se podrá cambiar.

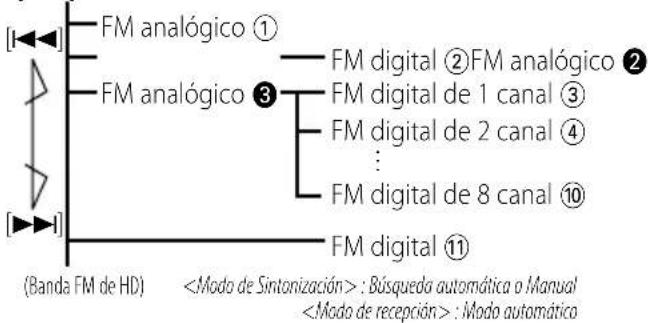

Ejemplo:

[▶] FM analógico ① FM analógico ③ FM digital ②FM analógico ② FM digital de 1 canal ③ FM digital de 2 canal ④ : FM digital de 8 canal ⑩ [▶] FM digital ⑪ (Banda FM de HD) : Búsqueda automática o Manual : Modo automático

• Durante la recepción de ①, sintonice de forma ascendente: ②→③→④...
• Durante la recepción de ⑪, sintonice de forma descendente: ⑪→⑩...

• Al utilizar , los modos se pueden conmutar al cambio automático de emisiones digitales, solo emisiones analógicas, o solo emisiones digitales.
• Cuando se ha ajustado "Digital" con , el tiempo de búsqueda será más largo con el fin de permitir verificar si la transmisión es una emision digital.
• Después de seleccionar la frecuencia, transcurrirán unos pocos segundos para que se reciban emisiones digitales.
• Cuando se pulsa el botón de sintonización en forma ascendente, este conmutará a la frecuencia siguiente si esto se hace antes de recibir emisiones digitales.

- Cuando se pulsa el botón de sintonización en forma descendente, se recibirán emisiones analógicos si nunca se ha recibido antes emisiones digitales. (11→3)

• Cuando se ajusta a "Manual", la frecuencia cambiará durante la pulsación de los botones [◀◀] o [▶▶].
• Algunos de los modelos tienen las visualizaciones siguientes cuando se conmutan el canal principal y secundario.
• "Main"/"Primary"/"PRI": Cuando este se conmuta al canal principal
• "Sub"/"Secondary"/"SEC": Cuando este se conmuta al canal secundario

Modo de sintonización

Ajusta el modo de sintonización.

Pulse el botón [AUTO].

Cada vez que se pulse el botón, el modo de Sintonización cambiará como se indica a continuación.

Modo de recepción

Ajusta el modo de recepción.

1 Seleccione el modo de menús en la unidad de control. Seleccione el elemento de menú.
Seleccione la visualización "Receive Mode"/ "HDR mode".
2 Abra modo de recepción
Pulse durante por lo menos 1 segundo el botón de ajuste de los ítems de menú.
3 Establezca el modo de recepción
Cambie el ajuste de las opciones de menú.
Cada vez que se pulsa el botón, el modo de recepción cambia como se indica a continuación.

Modo de recepción Visualización Operación

Modo automático "Auto" Sintoniza automáticamente a transmisión analógica cuando no hay disponible transmisión digital.

Digital "Digital" Solo emisiones digitales.

4 Salga del modo de recepción Pulse el botón [MENU].

5 Salga del modo de menú

Memoria preajustada

Colocación de la frecuencia y del canal en la memoria.

1 Seleccione la banda

Pulse el botón [FM] o [AM].

2 Seleccione la frecuencia para guardarla en la memoria

Pulse el botón [I◄◄] o [►►I].

3 Coloque la frecuencia y el canal en la memoria Pulse el botón [1] — [6] deseado durante al menos 2 segundos.

La visualización del número predefinido parpadea 1 vez.

En cada banda, se puede guardar 1 emisora en la memoria de cada botón [1] — [6].

Sintonización preajustada

Recuperación de la frecuencia y del canal de la memoria.

1 Seleccione la banda

Pulse el botón [FM] o [AM].

2 Recupere la frecuencia y el canal Pulse el botón [1] — [6] deseado.

• Se visualizará durante pocos segundos "Linking" hasta que estas se reciban.
• Si no se encuentra disponible el canal secundario, se recibirá el canal principal.
• Cuando se ajusta (página Es-5) a digital o analógico, no habrá recepción si el ajuste difiere del previamente seleccionado.

Operaciones –Receptor de CD-

Entrada de memoria automática

Almacenamiento automático de emisoras con buena recepción en la memoria.

1 Seleccione la banda de la entrada de memoria automática Pulse el botón [FM] o [AM].
2 Abra la Entrada de Memoria Automática Pulse el botón [AME] durante al menos 2 segundos.

Guarde seis estaciones con la mejor recepción en la memoria y cierre la entrada de memoria automática.

- El canal secundario de FM digital no se puede registrar.

Cambio de visualización

Cuando escuche el HD Radio, podrá cambiar la información de la pantalla de la siguiente manera.

Para el funcionamiento, consulte la página / / del manual de instrucciones de su unidad de control.

- Lo que se visualiza puede depender en parte de las unidades de control que se conectan.

Modo de HD Radio

Información Visualización
Nombre de emisora (8) "Station Name" / "NAME"/"ST NAME"
Título de canción/ Nombre de artista/Nombre de Álbum/ Género/ Nombredetallado de la estación (128)	"Title" / "TITLE"
Frecuencia de recepción "Frequency" / "FREQ"

El número en el () indica el número máximo de caracteres visualizados.

Cuando una estación receptora actual no envía información de texto, se visualizará la frecuencia. El nombre de la emisora o el título de la canción durante la recepción de la emisión FM digital visualiza la información del canal de la siguiente manera.

—1AM digital	"(Nombre de estación) HD"
	"(Título de canción/ Nombre de artista /...)"
—1FM digital	"(Nombre de estación) HD"
	"(Título de canción/ Nombre de artista /...)"
2Digital FM-1	"(Nombre de estación) HD1"
	"(Título de canción/ Nombre de artista /...)"
3Digital FM-2	"(Nombre de estación) HD2"
	"(Título de canción/ Nombre de artista /...)"

• ①: Cuando se recibe el canal principal

• ②: El canal secundario está disponible en el canal principal que se está recibiendo.

• ③: Cuando se recibe el canal secundario

- Cuando se escucha en sonido analógico, la pantalla "HD" cambia entre "FM" o "AM".

• En el modo HD, se debe configurar la pantalla del nombre de la emisora o título de la canción. La información de canal no se puede visualizar en la pantalla de frecuencia.
• Aún cuando algunos modelos tienen dos o más líneas en la pantalla, no es posible visualizar la misma información en la parte superior e inferior de la pantalla.

- En la unidad de control con indicador P/S, el indicador se encenderá o apagará como se describe a continuación.

• ①: El indicador M/S, P/S se APAGA.
• ②: El indicador M/S, P/S se ENCIENDE.
• ③: El indicador M/S, P/S parpadea.

Despliegue de Texto

Para obtener información sobre las operaciones, consulte las características del CD de en el manual de instrucciones de la unidad de control.

Función del mando a distancia

En la fuente de HD Radio

Botón [FM]

Seleccione una banda de HD FM. Cada vez que pulse el botón [FM] cambiará entre las bandas HF1, HF2, y HF3.

Botón [AM]

Seleccione una banda de HD AM.

Botones [I◄◄] / [►►]

Sintonización de programas en forma ascendente o descendente.

Botones [0] — [9]

Pulse los botones [1] — [6] para recuperar las emisoras predefinidas.

Operaciones –Monitor de DVD 1–

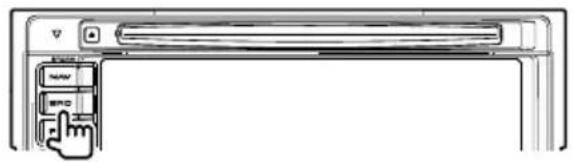

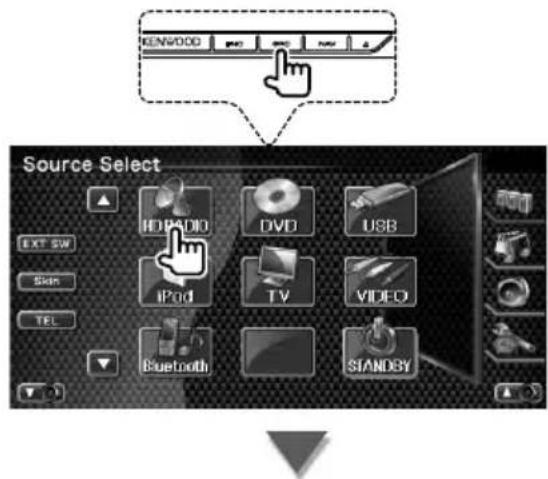

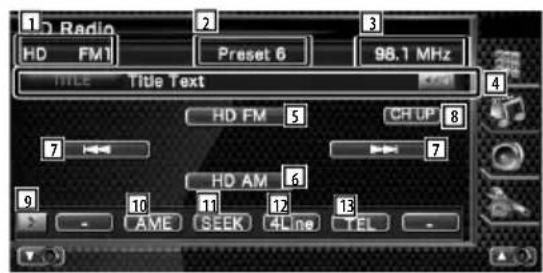

Funciones mientras se visualiza la pantalla de control

Cambia a la pantalla de control de fuente para utilizar las diferentes funciones.

1 Visualización de banda
2 Número preajustado
3 Visualización de frecuencia
4 Muestra información concerniente a la música que se está reproduciendo.
Cambia la pantalla Letra de llamada (8), Nombre de estación (56), Título de canción (60), Nombre de artista (60), Nombre de álbum (60) a Nombre de Género (8).
El número en el () indica el número máximo de caracteres visualizados.
5 Cambia a la banda HD FM1/2/3.
6 Cambia a la banda HD AM.
7 Sintoniza una estación. Utilice el (página Es- 9) para cambiar la frecuencia.
8 Cambia el canal.
9 Cambia la visualización del botón.
10 Selecciona el modo de Memoria Automática.
Consulte (página Es-9)
11 Cambia el Modo de búsqueda.
Consulte (página Es-

9)

12 Cambia el número de líneas visualizadas en la pantalla de Información.

P1 P2 P3 P4 P5 P6 AUTO1 S1 TEL

13 Selecciona el canal en la memoria.

14 RCV TTL AUTO ST TEL

14 El modo de recepción cambia en el orden siguiente.

15 Muestra la información de la música sintonizada.

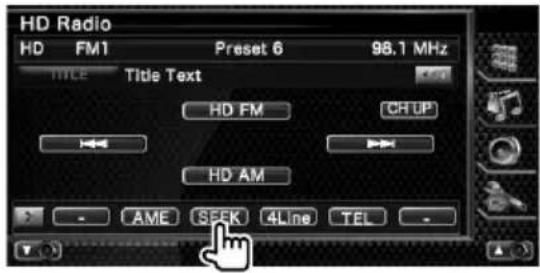

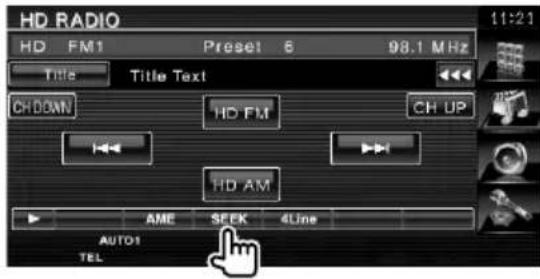

Modo de Búsqueda

Establece un modo de selección de estación.

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM AME SEEK 4Line AUTO1 TEL

El modo cambia en el siguiente orden cada vez que pulse el botón.

Visualización Preajuste

"AUTO1" Sintoniza automáticamente una estación con buena recepción.

"AUTO2" Sintoniza las estaciones en la memoria una tras otra.

"MANU" Cambia a la siguiente frecuencia manualmente.

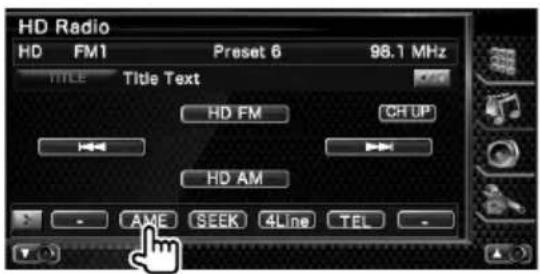

Memoria Automática

Almacena automáticamente las estaciones emisoras con buena recepción en la memoria.

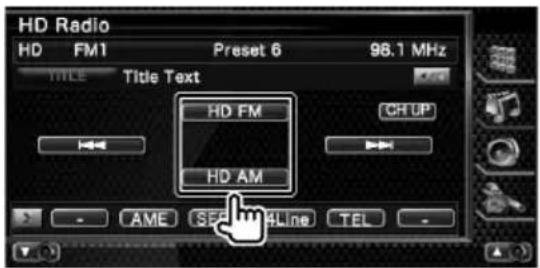

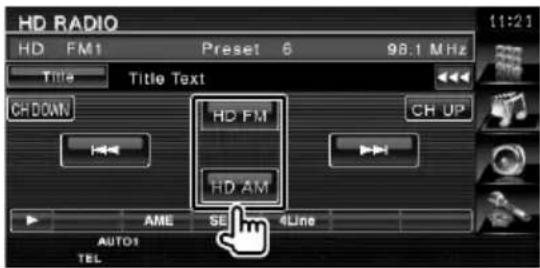

1 Seleccione una banda que desee almacenar en la memoria

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM AME SEL Line AUTO1 TEL

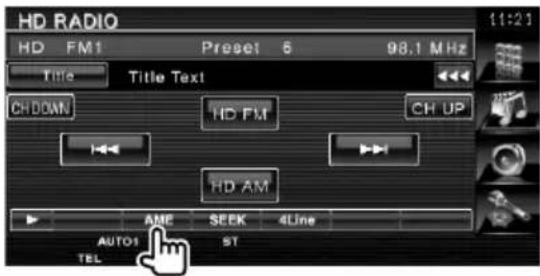

2 Seleccione el modo de memoria automática

HD RADIO HD FM1 Preset 6 98,1 MHz Title Title Text CH DOWN HD FM CH UP HD AM AME SEEK 4Line AUTO1 ST TEL

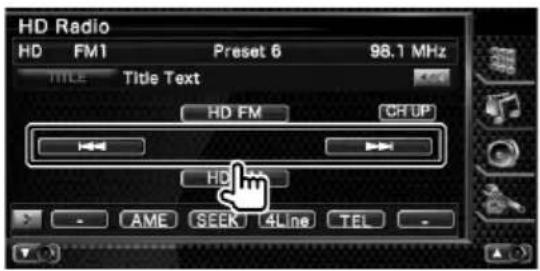

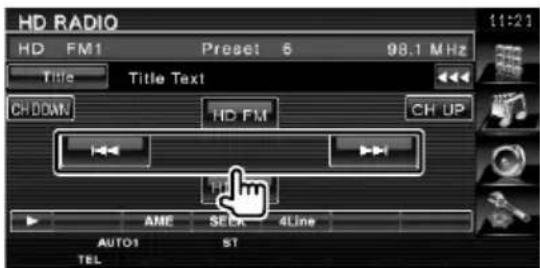

3 Inicie la memoria automática

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP AME SECK 4Line AUTO1 ST TEL

Guarde seis estaciones con la mejor recepción en la memoria y cierre la entrada de memoria automática.

Operaciones –Monitor de DVD 1–

Memoria Manual

Almacena la emisora de recepción actual en la memoria.

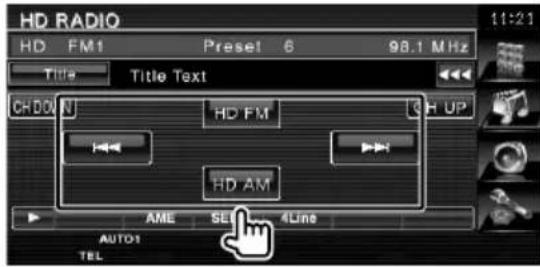

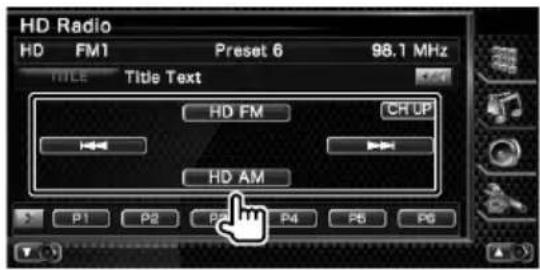

1 Seleccione una emisora que desee almacenar en la memoria

HD RADIO HD FM1 Presel 6 98.1 MHz Title Title Text CHDO N HD FM H UP HD AM AME SEL 4Line AUTO1 TEL

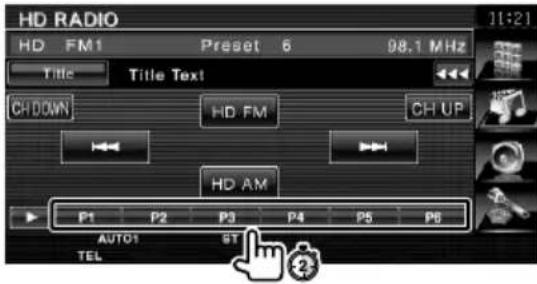

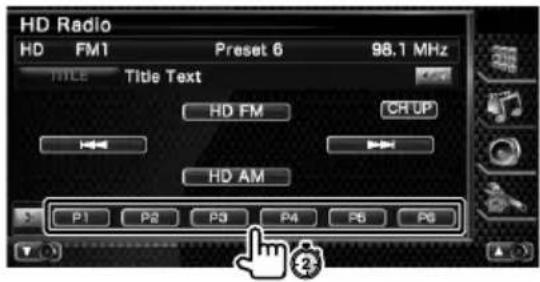

2 Almacene en la memoria

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM P1 P2 P3 P4 P5 P6 AUTO1 ST TEL

Continúe pulsando hasta que aparezca el número de la memoria.

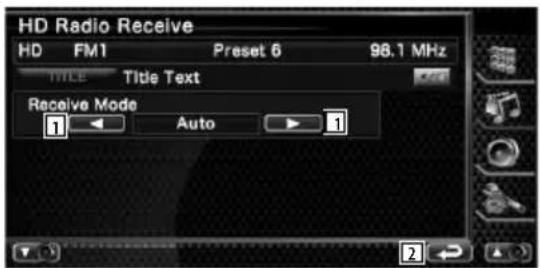

Modo de recepción

Establece el modo de recepción de las emisoras de radio.

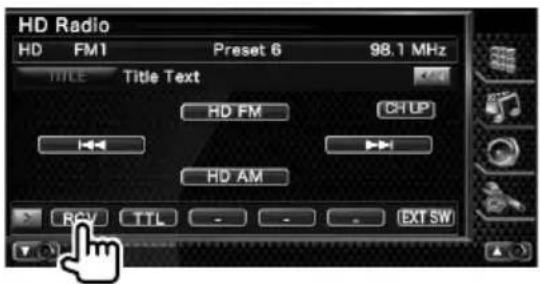

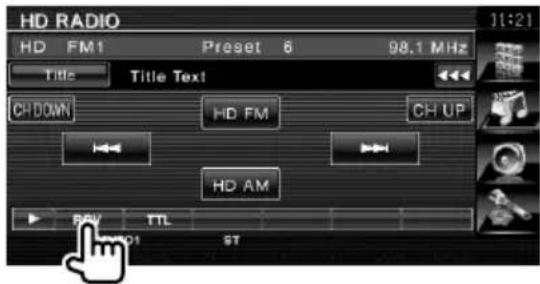

1 Visualice la pantalla del modo de recepción

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM MOV TTL ST

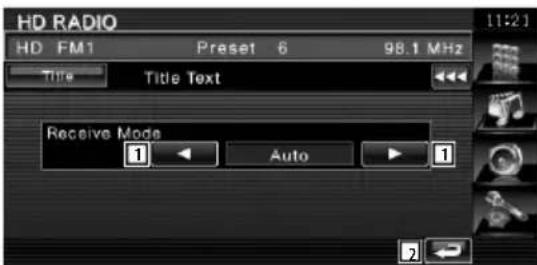

2 Seleccione el modo de recepción

1 El modo de recepción cambia en el orden siguiente.

Auto: Sintoniza automáticamente la transmisión analógica cuando no hay disponible transmisión digital.

Digital: Solo emisiones digitales.

Analog: Solo emisiones analógicas.

2 Regresa a la pantalla de control de HD Radio.

Operaciones –Monitor de DVD 2–

Funciones mientras se visualiza la pantalla de control

Cambia a la pantalla de control de fuente para utilizar las diferentes funciones.

KENWOOD Source Select IDPADI DVD USB iPod TV VIDEO TELE Bluetooth STANDBY

12 Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM 5 CH UP 8 7 HD AM 6 9 - AME SEEK 4Line TEL - 10 11 12 13

1 Visualización de banda
2 Número preajustado
3 Visualización de frecuencia
4 Pantalla de información de la estación de radio.

Selecciona la letra de llamada (8), título (32), artista (32), álbum (32), Genre (8), o nombre de artista (32).

El número en el () indica el número máximo de caracteres visualizados.

5 Cambia a la banda HD FM1/2/3.

6 Cambia a la banda HD AM.

7 Sintoniza una estación.

Utilice el (página Es-12) para cambiar la frecuencia.

8 Cambia el canal.

9 Cambia la visualización del botón.

10 Selecciona el modo de Memoria Automática.

(Consulte la página Es-12 para la )

11 Cambia el Modo de búsqueda.

(Consulte la página Es-12 para el )

12 Cambia el número de líneas visualizadas en

la pantalla de Información.

13 Muestra la pantalla de Manos Libres.

P1 P2 P3 P4 P5 P6 14

14 Cuando aparezcan los botones P1 a

P6, puede recuperar las estaciones de la memoria.

Para la memoria de las estaciones emisoras, consulte (página 12) o (página Es-13).

15 El modo de recepción cambia en el orden siguiente.
Consulte (página Es-13).
16 Muestra la información de la música sintonizada.
17 Muestra la pantalla de control del dispositivo externo. Consulte (Manual de instrucciones de la unidad de control).

Operaciones –Monitor de DVD 2–

Modo de Búsqueda

Establece un modo de selección de estación.

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CHUP HD AM AME SEEK 4Line TEL

El modo cambia en el siguiente orden cada vez que pulse el botón.

Visualización Preajuste

"AUTO1" Sintoniza automáticamente una estación con buena recepción.

"AUTO2" Sintoniza las estaciones en la memoria una tras otra.

"MANU" Cambia a la siguiente frecuencia manualmente.

Memoria Automática

Almacena automáticamente las estaciones emisoras con buena recepción en la memoria.

1 Seleccione una banda que desee almacenar en la memoria

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CH UP HD AM AME SE Line TEL

2 Seleccione el modo de memoria automática

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CH UP HD AM AME SEEK 4Line TEL

3 Inicie la memoria automática

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CH UP HD AME SEEK 4Line TEL

Guarde seis estaciones con la mejor recepción en la memoria y cierre la entrada de memoria automática.

Memoria Manual

Almacena la emisora de recepción actual en la memoria.

1 Seleccione una emisora que desee almacenar en la memoria

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CH UP HD AM P1 P2 P3 P4 P5 P6

2 Almacene en la memoria

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CR UP HD AM P1 P2 P3 P4 P5 P6

Continúe pulsando hasta que aparezca el número de la memoria.

Modo de recepción

Establece el modo de recepción de las emisoras de radio.

1 Visualice la pantalla del modo de recepción

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CHUP HD AM RCV TTL - - EXT SW

2 Seleccione el modo de recepción

1 El modo de recepción cambia en el orden siguiente.

Auto: Sintoniza automáticamente a transmisión analógica cuando no hay disponible transmisión digital.

Digital: Solo emisiones digitales.

Analog: Solo emisiones analógicas.

2 Regresa a la pantalla de control de HD Radio.

Accesorios/ Procedimiento de instalación

Accesorios

① ............1 ② ............1 ③ ............2

Procedimiento de instalación

1. Para evitar cortocircuitos, retire la llave del encendido y desconecte el terminal ⊖ de la batería.
2. Instale la antena FM/AM y conecte el cable de antena al sintonizador de HD Radio.
3. Conecte el sintonizador de HD Radio y la unidad de control utilizando el cable de conexión suministrado.
4. Realice las conexiones de los cables de entrada y salida adecuadas para cada unidad.
5. Instale la unidad en su automóvil.
6. Vuelva a conectar el terminal ⊖ de la batería.
7. Pulse el botón de reposición de la unided de control.

!

• El montaje y cableado de este producto requiere conocimientos y experiencia. Para su seguridad, deje el trabajo de montaje y cableado a profesionales.
• No instale la unidad en un sitio expuesto a la luz directa del sol, o excesivamente húmedo o caluroso. Además deberá evitar sitios con mucho polvo o la posibilidad de que se derrame agua sobre ella.
• No utilice sus propios tornillos. Utilice únicamente los tornillos suministrados. Si utiliza tornillos erróneos, podría dañar la unidad.
• Después de haber instalado la unidad, asegúrese de que las luces de freno, los intermitentes, los limpiaparabrisas, etc. del automóvil funcionan correctamente.

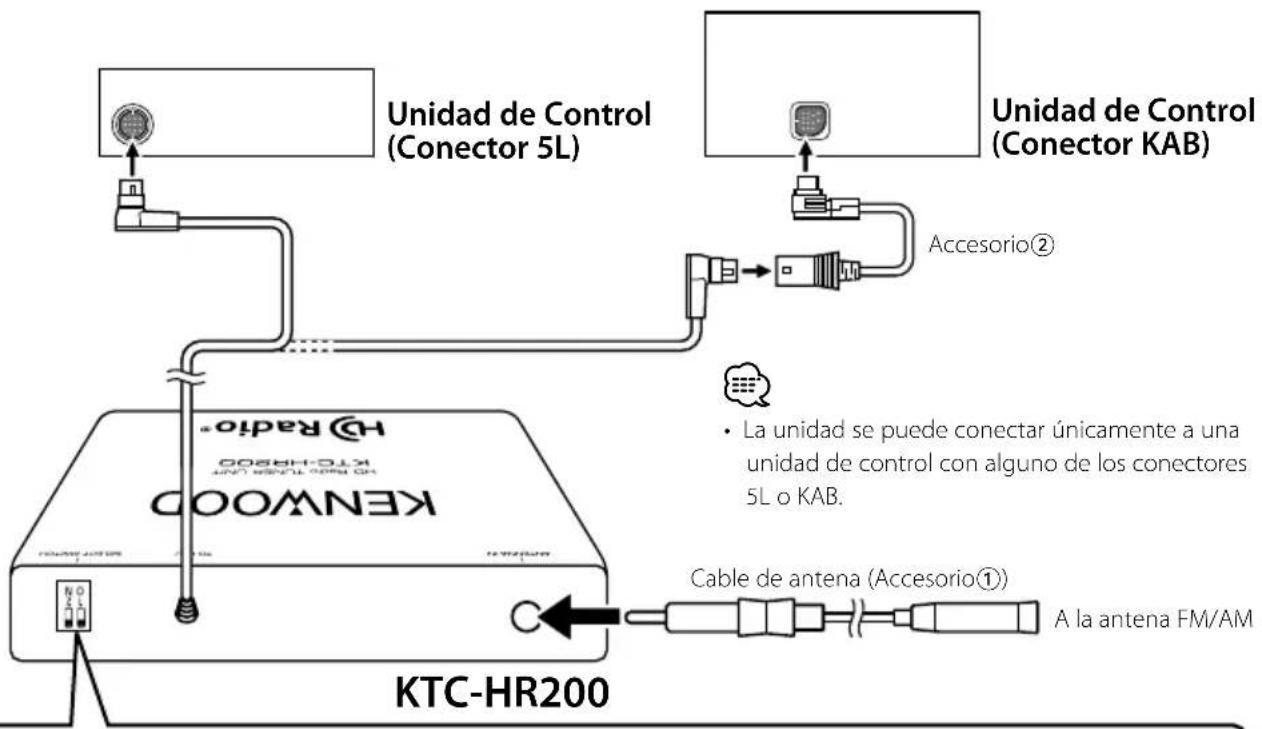

Conexión de los cables a los terminales

SELECT SWITCH

KAB

Ajuste "SELECT SWITCH" 1 dependiendo del tipo de conector de la unidad de control que se va a utilizar.

Cuando se conecte a la unidad de control con el conector 5L, coloque este interruptor hacia abajo y cuando utilice el conector KAB coloque el interruptor hacia arriba (ACTIVADO).

- Mantenga "SELECT SWITCH" 2 hacia abajo. Si coloca el interruptor hacia arriba (ACTIVADO), la unidad no funcionará normalmente.

- Unidades del conector KAB KVT-512, DDX512, DNX5120, DNX512EX, DDX812, DDX712, DNX8120, DNX7120 (A partir de Abril del 2008)

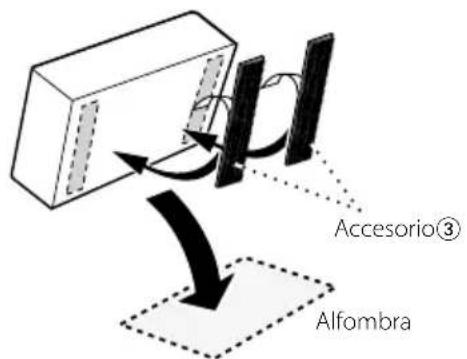

Instalación

Accesorio③ Alfombra

Quite la parte trasera de las tiras de velcro (Accesorio③) y péguelo en la parte trasera de la unidad. Instale la unidad de cambio sobre la alfombra.

- No instale esta unidad cerca del tablero de instrumentos, ni de la bandeja trasera, ni de ningún componente importante. Esto podría causar lesiones a personas o accidentes en el caso que la unidad se aflojara y se saliera de su posición golpeando a alguien o impactando algún componente importante.

- No pegue la cinta de velcro sobre el número de serie.

Guia sobre localización de averias

Lo que podría parecer una falla de funcionamiento de su unidad podría ser simplemente el resultado de un pequeño error de operación o de un defecto de conexión. Antes de acudir al servicio, verifique primero el siguiente cuadro sobre los problemas que se podrían presentar.

? No se puede seleccionar el modo HD Radio.

√ El cable de conexión no está conectado.

Utilice el cable de conexión para conectar la unidad de control y el sintonizador HD Radio.

? No ocurre nada al pulsar los botones.

√ El chip de computadora en la unidad no está funcionando de la manera habitual.

Pulse el botón de reposición de la unidad de control/controlador.

? No se escucha el sonido, o el volumen es muy bajo.

√ Los cables de entrada/salida o el mazo de conductores están conectados incorrectamente.

Vuelva a conectar correctamente los cables de entrada/salida y/o el mazo de conductores. Consulte la sección de .

√ La emisora preajustada no está realizando la transmisión en el modo que fue ajustado con .

Ajuste a "Auto".

√ Realiza muy frecuentemente el cambio entre emisión digital y analógica.

Si las condiciones de recepción no son adecuadas, deberá estar ajustado a "Analog".

√ Durante una emisión de AM digital, el modo de recepción cambia entre estéreo y monoauricular con demasiada frecuencia.

Las condiciones de recepción son malas o inestables. Se selecciona estéreo cuando las condiciones de recepción son buenas, y cambia a monoauricular cuando las condiciones de recepción se vuelven malas o inestables.

√ El modo de fuente fue modificado o se activó el interruptor de alimentación.

Las señales monoaurales se reciben varios segundos después de haberse realizado el encendido o la sintonización FM del radio HD.

? Recepción deficiente del radio.

√ No está extendida la antena del automóvil.

Extraiga completamente la antena.

√ El cable de control de antena no está conectado.

Conecte el cable correctamente, refiriéndose a la sección .

? No es posible utilizar el sintonizador en el sistema de zona dual.

√ No es posible seleccionar la fuente de radio HD en el sistema de zona dual.

Es posible seleccionar una fuente interna que no sea el sintonizador.

Los mensajes mostrados a continuación presentan las condiciones de su sistema.

Linking: Aunque se haya seleccionado el canal secundario, este se está aún leyendo o no ha sido recibido.

- El canal secundario, que no se puede utilizar, ha sido seleccionado.

- se ha ajustado a "Analog"; por lo tanto, no se puede utilizar el canal.

Ajuste (página Es-5/10/13) a "Auto" o "Digital".

- En el modo HD, se debe configurar la pantalla del nombre de la emisora o título de la canción. La información de canal no se puede visualizar en la pantalla de frecuencia. (página Es-6/8/11)

Especifi caciones

Sección del sintonizador FM analógico

Gama de frecuencias (intervalo 200 kHz)

Sensibilidad útil (Relación señal / ruido: 30dB)

Selectividad (±400 kHz)

:65 dB

Sensibilidad de silenciamiento (Relación señal /

ruido: 50dB)

: 16,3dBf (1,8 μV/75 Ω)

Respuesta de frecuencia

: 40 Hz - 15 kHz

Separación estéreo (1 kHz)

: 40 dB

Sección del sintonizador FM digital

Gama de frecuencias (intervalo 200 kHz)

Respuesta de frecuencia

: 20 Hz - 20 kHz

Sección del sintonizador AM analógico

Gama de frecuencias (intervalo 10 kHz)

: 530 kHz - 1710 kHz

Sensibilidad útil (Relación señal / ruido: 20dB)

: 20 μV

Sección del sintonizador AM digital

Gama de frecuencias (intervalo 10 kHz)

: 530 kHz - 1710 kHz

Respuesta de frecuencia

: 30 Hz - 15 kHz

General

Tensión de funcionamiento

Ambiente de funcionamiento

: 0^ - +40^

Tamaño de instalación (An x Al x F)

: 164 × 34 × 109 mm

6-1/2 × 1-3/8 × 4-5/16 pulgada

Peso

: 1,2 lbs (520 g)

Las especificaciones se encuentran sujetas a cambios sin previo aviso.

FCC WARNING

Tecnología HD Radio™ fabricada bajo licencia de iBiquity

Digital Corp. U.S. y patentes extranjeras. HD Radio™ y el logo de HD Radio son marcas comerciales registradas de iBiquity Digital Corp.
