Tipo de producto	Radio bidireccional
Marca	Kenwood
Modelo	TK-3230DX
Categoría	Radio portátil
Dimensiones (Al x An x Pr)	Aprox. 117 x 56 x 33 mm
Peso	Aprox. 180 g (con batería)
Alimentación	Batería recargable de iones de litio (KNB-45L)
Rango de frecuencia	UHF: 406-470 MHz
Número de canales	128
Potencia de salida RF	5 vatios
Duración de la batería	Aprox. 12 horas (uso típico)
Características principales	CTCSS/DCS, Codificador de voz, Escaneo, Escaneo prioritario, Temporizador de tiempo de espera, Ahorro de batería, Alerta de batería baja
Resistencia al agua y polvo	IP54 (resistente a salpicaduras y polvo)
Limpieza y mantenimiento	Limpiar con un paño suave y seco; no usar disolventes
Compatibilidad de accesorios	Batería, antena, clip para cinturón, cargador, auricular
Reparabilidad	Servicio por técnico autorizado de Kenwood; piezas de repuesto disponibles
Cumplimiento normativo	ID de la FCC, certificación IC

Preguntas frecuentes - TK-3230DX KENWOOD

¿Cómo cargo la batería?

Coloque la batería en el cargador de escritorio o conecte el adaptador de CA a la radio. La luz indicadora se vuelve roja durante la carga y verde cuando está completamente cargada.

¿Cuál es la duración de la batería?

La batería estándar (KNB-45L) proporciona aproximadamente 12 horas de uso típico en condiciones normales.

¿Cómo programo los canales?

La programación requiere el software KPG-111D y un cable de programación (KPG-22). Conecte la radio a una PC y use el software para configurar frecuencias, tonos y otros parámetros.

¿Puedo usar la radio para uso personal?

Sí, pero asegúrese de que se requiere una licencia para ciertas frecuencias. Para las bandas comerciales UHF, puede ser necesaria una licencia. Verifique las regulaciones locales.

¿Cómo cambio la frecuencia?

Esta radio se programa mediante software; las frecuencias no se pueden cambiar desde el teclado. Use el software KPG-111D para configurar frecuencias.

¿La radio es impermeable?

La TK-3230DX tiene una clasificación IP54, lo que significa que es resistente a salpicaduras de agua y polvo, pero no sumergible.

¿Cómo limpio la radio?

Use un paño suave y seco para limpiar el exterior. Evite disolventes, alcohol o limpiadores abrasivos.

¿Qué accesorios están disponibles?

Los accesorios comunes incluyen baterías de repuesto, micrófonos con altavoz, auriculares, clips para cinturón y cargadores para vehículo.

¿Cómo restablezco la radio a los valores de fábrica?

Un restablecimiento completo requiere software KPG-111D. Alternativamente, mantenga presionado el botón lateral mientras enciende para realizar un restablecimiento parcial (si es compatible).

¿Cómo habilito el bloqueo del teclado?

Mantenga presionada la tecla # durante unos 3 segundos hasta que aparezca el icono de bloqueo. Repita para desbloquear.

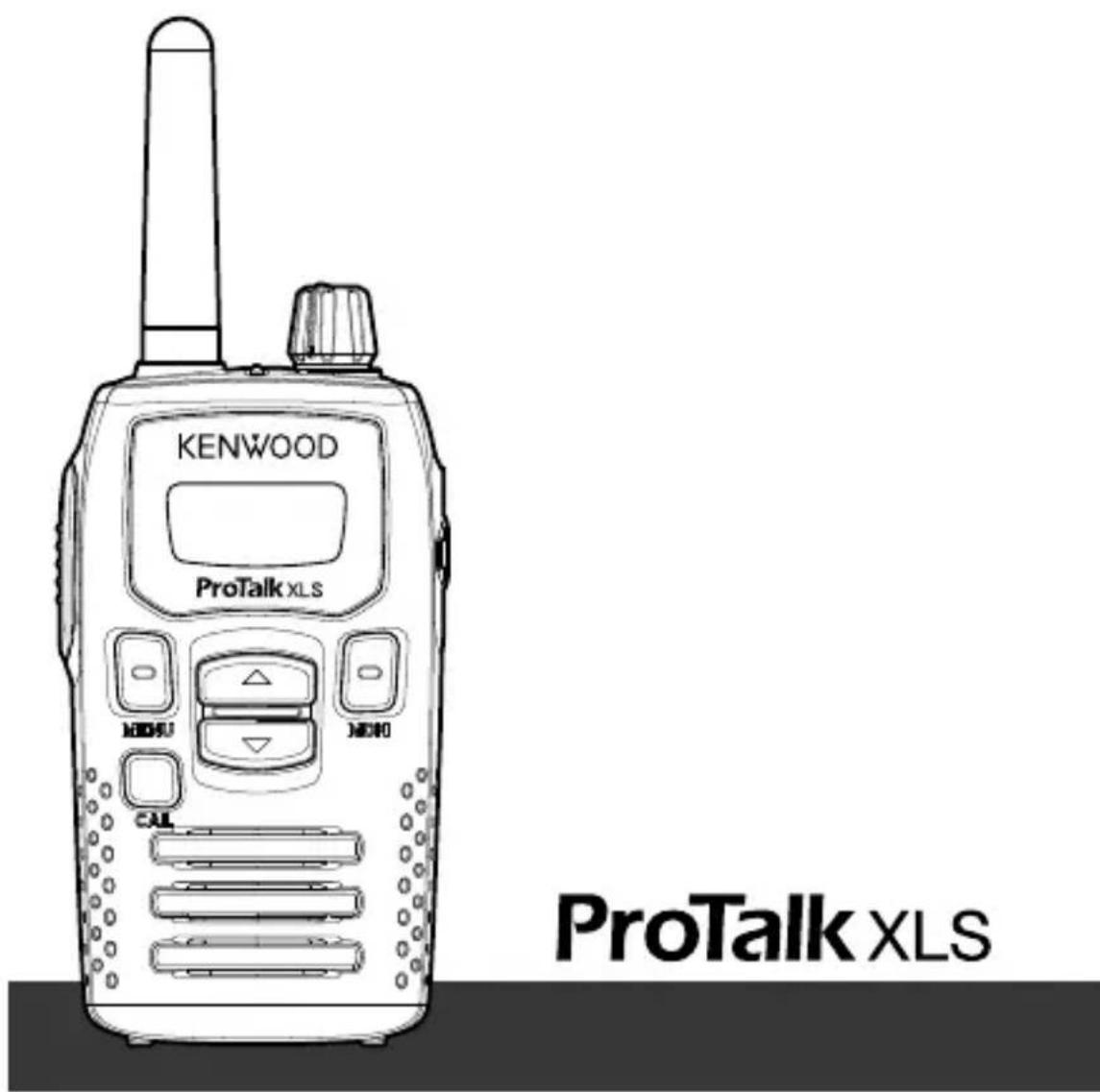

MANUAL DE USUARIO TK-3230DX KENWOOD

MANUAL DE INSTRUCCIONES

Le agradecemos que haya comprado este producto de KENWOOD y le damos la bienvenida al Servicio Radio para Empresas (Business Radio Service: BRS).

CONTENIDO

CARACTERÍSTICAS 4

INFORMACIÓN SOBRE CONCESIÓN DE LICENCIA DE LA FCC ......6

PRECAUCIONES....7

DESEMBALAJE Y COMPROBACIÓN DEL EQUIPO .....12

ACCESORIOS SUMINISTRADOS....12

PREPARATIVOS ....12

INSTALACIÓN/ EXTRACCIÓN DE LA BATERÍA ......12

CARGA DE LA BATERÍA ....13

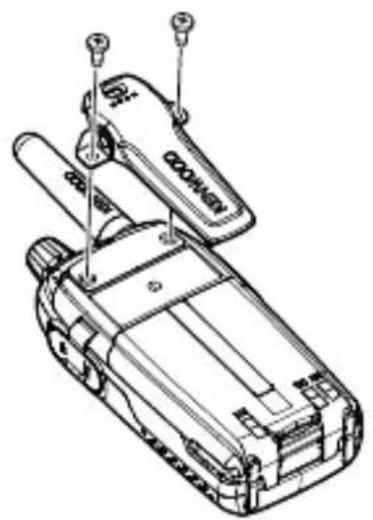

INSTALACIÓN DEL GANCHO PARA CINTURÓN .....14

INSTALACIÓN DEL MICRÓFONO/ ALTAVOZ (O MICRÓFONO-AURICULAR) OPCIONAL....14

ORIENTACIÓN....15

INDICACIÓN......16

OPERACIONES BÁSICAS ......17

CONVERSACIÓN PRIVADA ......21

POTENCIA DE TRANSMISIÓN .....21

COMPRESOR-EXPANSOR....22

MONITOR....22

FUNCIÓN DE BLOQUEO ......23

BLOQUEO DE LAS TECLAS 23

SÚPER BLOQUEO 23

MODO DE CONFIGURACIÓN ....24

CONFIGURACIÓN DE LA FRECUENCIA DE LOS CANALES .....26

EXPLORACIÓN......27

CANAL INICIAL 28

NIVEL DE SILENCIAMIENTO ....28

TRANSMISIÓN ACTIVADA POR VOZ (VOX) ......29

Tiempo de Retardo VOX ....30

Inhibición de Transmisión Durante Recepción ....30

Tono para Proceder VOX 31

FleetSync: FUNCIÓN DE LOCALIZACIÓN ALFANUMÉRICA DE 2 VÍAS ...32

CONFIGURACIÓN DE LA TECLA DE LLAMADA ....32

TONO DE AVISO DE LLAMADA ....33

Tono Lateral de Aviso de Llamada 33

SELCALL (LLAMADA SELECTIVA) 34

Realización de una Selcall ....36

Recepción de una Selcall ....37

Tiempo de Retardo de la Modulación de Transmisión de Datos .....38

ID de PTT 38

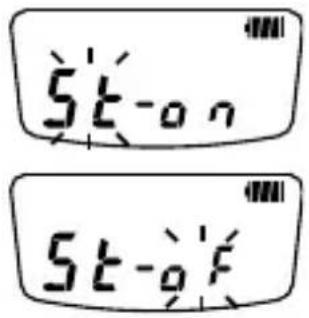

Tono Lateral del ID de PTT 39

Silenciar Tiempo de Retención ....39

Indicación de ID de Llamador 40

OPERACIONES DE FONDO ....40

LUZ DE FONDO DE LA PANTALLA 40

SENSIBILIDAD DE MICRÓFONO 41

TEMPORIZADOR DE TIEMPO LÍMITE 41

ECONOMIZADOR DE BATERÍA 42

INDICADOR DE NIVEL DE LA BATERÍA 43

NOTIFICACIÓN DE LLAMADA ENTRANTE 44

BLOQUEO DE CANAL OCUPADO (BCL) 44

TONO DE PITIDO 45

TEMPORIZADOR DE REINICIO DE MODO ....45

TONO DE ENCENDIDO SELECCIONABLE. 46

REINICIO DEL TRANSCEPTOR ....46

GUÍA DE RESOLUCIÓN DE PROBLEMAS ......47

ESPECIFICACIONES....48

CARACTERÍSTICAS

• Diseño compacto y ligero dotado de una batería de iones de litio, una robusta carcasa de policarbonato y un gancho para el cinturón de muelle.
• 219 ajustes de tono/código para cada canal, que le permiten no atender las llamadas no deseadas.
• La función de conversación privada codifi ca todos sus mensajes de voz, confi riéndole así total privacidad en sus conversaciones.
• La función FleetSync le permite una amplia variedad de tipos de llamada.
• El economizador de batería automático le proporciona más horas de consumo de la batería.
• Indicador de potencia de batería con aviso de batería baja.
• Las funciones de bloqueo de las teclas y de súper bloqueo le impiden modifi car accidentalmente los ajustes del transceptor.
• Diez tonos de aviso de llamada diferentes le permiten identifi carse en el grupo antes de empezar a hablar.
• Funcionamiento manos libres cuando se utiliza un micrófono-auricular opcional.
• Tono de encendido seleccionable.

Espacios abiertos (sin obstáculos) Hasta 8 km (5 millas)
Zonas residenciales (cerca de edifi cios)	Hasta 2,4 km (1,5 millas)
En edifi cios con estructura de acero/hormigón armado	Hasta 20.900 m^2 (225.000 ft ^2 )
Edifi cios altos Hasta 17 plantas

Nota:

- Los rangos que se enumeran se basan en ensayos realizados in situ y pueden variar según las condiciones de funcionamiento.

Derechos de propiedad intelectual del fi rmware

La titularidad y propiedad de los derechos de propiedad intelectual del fi rmware integrado en las memorias de los productos KENWOOD están reservados para JVC KENWOOD Corporation.

AVISOS AL USUARIO

◆ Solicite el servicio solamente a un técnico cualifi cado.

Seguridad: Es importante que el operador conozca y entienda los peligros comunes derivados del uso de cualquier transceptor.

INFORMACIÓN SOBRE CONCESIÓN DE LICENCIA DE LA FCC

Su transceptor KENWOOD funciona en frecuencias de comunicación sujetas a la Normativa y Reglamento de la FCC (Federal Communications Commission). El Reglamento de la FCC exige que todos los operadores que utilizan radiofrecuencias móviles

terrestres privadas deben solicitar una licencia de radio antes de utilizar su equipo. La solicitud de dicha licencia debe realizarse a través del modelo 601 de la FCC, anexos D y H, y el modelo de Pago (Remittance) 159.

FAX: Los modelos se pueden solicitar por fax al sistema de Fax On Demand de la FCC. Marque el 1-202-418-0177 desde su aparato de fax y solicite el número de documento 000601 para recibir el modelo, anexos e instrucciones.

CORREO: Los modelos se pueden solicitar por teléfono y se le remitirá por correo preferente. Llame a la Línea Directa de solicitud Modelos de la FCC al 1-800-418-FORM (1-800-418-3676).

INTERNET: El Modelo 601 y las instrucciones se pueden descargar del sitio Web de la FCC en la siguiente dirección:

http://www.fcc.gov/formpage.html

Antes de rellenar la sección de datos técnicos del Modelo de solicitud 601, debe decidir en qué frecuencias desea comunicarse. Consulte los cuadros de frecuencias de las páginas 14 y 15.

¿PREGUNTAS? Si tiene alguna duda sobre la solicitud de la licencia, llame a la FCC al 1-888-CALL-FCC (1-888-225-5322).

PRECAUCIONES

• No cargue el transceptor ni la batería si están mojados.
• Compruebe que no haya ningún objeto metálico interpuesto entre el transceptor y la batería.
• No utilice opciones no especifici cadas por KENWOOD.
• Si el chasis de fundición u otra pieza del transceptor resulta dañada, no toque ninguna de dichas piezas.
• Si un auricular o unos cascos están conectados al transceptor, reduzca el volumen del transceptor. Preste atención al nivel de volumen al desactivar el silenciador.
• No líe el cable del micrófono alrededor del cuello cuando esté cerca de máquinas que pudieran atrapar el cable.
• No coloque el transceptor sobre superficies inestables.
• Asegúrese de que el extremo de la antena no le roce los ojos.
• Cuando se utiliza el transceptor para transmisiones largas, el radiador y el chasis se calentarán. No toque estos lugares cuando reemplace la batería.
• No sumerja el transceptor en el agua.
• Apague el transceptor antes de instalar los accesorios opcionales.
• A la hora de desechar las pilas, asegúrese de cumplir con las normas y regulaciones de su país o región.

ADVERTENCIA

Apague el transceptor en los siguientes lugares:

• En atmósferas explosivas (gas infl amable, partículas de polvo, polvos metálicos, polvos de grano, etc.).
• Al repostar combustible o mientras está aparcado en estaciones de servicio.
• Apague el transceptor en los siguientes lugares:
• En aeronaves. (El uso que se haga del transceptor deberá ajustarse en todo momento a las instrucciones y normativa que indique la tripulación de la aeronave.)
• Cuando existan carteles de restricción o de advertencia sobre el uso de aparatos de radio, como pudiera ser en centros hospitalarios, entre otros.
• Cerca de personas con marcapasos.

PRECAUCIÓN

- No desmonte ni modifi que el transceptor bajo ningún concepto.

- No coloque el transceptor encima o cerca de un sistema de bolsa de aire (airbag) con el vehículo en marcha. Al infl arse la bolsa de aire, el transceptor puede salir expulsado y golpear al conductor o a los pasajeros.

- Si detecta un olor anormal o humo procedente del transceptor, o si el transceptor muestra un funcionamiento anómalo, apáguelo inmediatamente, retire la batería y póngase en contacto con su proveedor KENWOOD.

- El uso del transceptor mientras conduce puede infringir las leyes de tráfi co. Consulte y respete el reglamento de tráfi co de su país.

- No someta el transceptor a temperaturas extremadamente altas o bajas.

- No transporte la batería (o el porta pilas) con objetos metálicos, ya que estos podrían producir un cortocircuito con los terminales de la batería.

- Existe peligro de explosión si la batería se sustituye por una que no corresponde; cámbiela únicamente por otra del mismo tipo.

- Al instalar una correa comercial al transceptor, asegúrese de que la correa sea duradera. Además, no balancee el transceptor por la correa; podría golpear accidentalmente y lesionar a otra persona con el transceptor.

- Si se usa una correa para el cuello disponible comercialmente, tenga cuidado de no dejar que la correa quede atrapada en una máquina cercana.

- Cuando utilice el transceptor en zonas donde el aire sea seco, es fácil que se acumule carga eléctrica (electricidad estática). Cuando utilice un auricular accesorio en estas condiciones, es posible que reciba una descarga eléctrica en el oído, a través del auricular, procedente del transceptor. Para evitar descargas eléctricas, le recomendamos que en estas circunstancias utilice exclusivamente un micrófono/ altavoz.

- No exponga el transceptor a la luz directa del sol durante periodos de tiempo prolongados, ni lo coloque cerca de calefactores.

Información sobre la batería:

La batería contiene objetos infl amables, como disolvente orgánico. Su uso inapropiado puede hacer que la batería se rompa y se incendie o genere calor extremo, que se deteriore o se produzcan otros tipos de daños a la batería. Observe las siguientes prohibiciones.

PELIGRO

- ¡No desmonte o reconstruya la batería!

La batería cuenta con una función de seguridad y un circuito de protección para evitar peligros. Si sufren daños graves, la batería podría recalentarse, desprender humo, romperse o incendiarse.

- ¡No cortocircuite la batería!

No una los terminales + y – con ningún tipo de metal (como un sujetapapeles o un alambre). No transporte ni guarde la batería en contenedores que contengan objetos metálicos (como alambres, collares de cadena u horquillas). Si se produce un cortocircuito en la batería, circulará gran cantidad de electricidad y la batería podría recalentarse, desprender humo, romperse o incendiarse. También podría producir el calentamiento de objetos metálicos.

- ¡No arroje la batería al fuego ni le aplique calor!

Si se funde el aislante, se daña la función de seguridad o el ventilador de salida de gases o se prende el electrolito, la batería podría recalentarse, desprender humo, romperse o incendiarse.

- ¡No use o deje la batería cerca del fuego, estufas, u otros generadores de calor (zonas por encima de 80°C/ 176°F)!

Si el separador de polímeros se funde debido a alta temperatura, podría producirse un cortocircuito interno en las células individuales y la batería podría generar calor, humo, romperse o incendiarse.

- ¡No sumerja la batería en agua o deje que se moje de ningún otro modo!

Si se mojara, séquela con un paño seco antes de usarla. Si el circuito protector de la batería resulta dañado, la batería podría cargarse con una corriente (o tensión) extrema y podría producirse una reacción química anormal. La batería podría generar calor o desprender humo, romperse o incendiarse.

- ¡No cargue la batería cerca del fuego o bajo la luz directa del sol!

Si el circuito protector de la batería resulta dañado, la batería podría cargarse con una corriente (o tensión) extrema y podría producirse una reacción química anormal. La batería podría generar calor o desprender humo, romperse o incendiarse.

PELIGRO

- ¡Utilice únicamente el cargador especificado y observe los requisitos de carga!

Si se carga la batería en condiciones distintas a las especifi cadas (a una temperatura superior al valor regulado, tensión o corriente muy superior al valor regulado o con un cargador modifi cado), ésta se podría sobrecargar o sufrir una reacción química anormal. La batería podría generar calor o desprender humo, romperse o incendiarse.

- ¡No perfore o golpee la batería con ningún objeto, ni tampoco la pise!

De hacerlo, podría romper o deformar la batería, provocando un cortocircuito. La batería podría generar calor o desprender humo, romperse o incendiarse.

- ¡No golpee ni tire la batería!

De recibir un impacto, la batería podría sufrir una fuga, generar calor o desprender humo, romperse o incendiarse. Si el circuito de protección de la batería se daña, la batería podría cargar una cantidad de electricidad (o tensión) anormal y podría producir una reacción química anormal.

- ¡No utilice la batería si presenta algún tipo de daño!

La batería podría generar calor o desprender humo, romperse o incendiarse.

- ¡No suelde nada directamente a la batería!

Si se funde el aislante, se daña la función de seguridad o el ventilador de salida de gases, la batería podría generar calor o humo, romperse o estallar en llamas.

- ¡No invierta la polaridad de la batería (ni los terminales)!

Al cargar una batería invertida, podría producirse una reacción química anormal. En algunos casos, en la descarga puede circular una gran cantidad imprevista de electricidad. La batería podría generar calor o desprender humo, romperse o incendiarse.

- ¡No cargue o conecte la batería de forma invertida!

La batería tiene polos positivos y negativos. Si la batería no se conecta suavemente a un cargador o al equipo operativo, no la fuerce, compruebe la polaridad. Si la batería se conecta al cargador de forma invertida, se invertirá la carga y podría producirse una reacción química anormal. La batería podría generar calor o desprender humo, romperse o incendiarse.

PELIGRO

- ¡No toque la batería si está rota y tiene fugas!

Si el líquido electrolito de la batería llegara a entrarle en los ojos, láveselos con agua fresca lo antes posible, sin frotarlos. Vaya al hospital inmediatamente. Si no se trata, podría causar problemas a la vista.

ADVERTENCIA

- ¡No cargue la batería durante más tiempo del indicado!

Si la batería no ha terminado de cargarse, incluso una vez transcurrido el tiempo especifi cado, detenga la carga. La batería podría generar calor o desprender humo, romperse o incendiarse.

- ¡No coloque la batería dentro de un horno microondas o un recipiente de alta presión!

La batería podría generar calor o desprender humo, romperse o incendiarse.

- ¡Mantenga las baterías perforadas y con fugas lejos del fuego!

Si la batería tiene fugas (o desprende un mal olor), retírela de inmediato de las zonas infl amables. La fuga del electrolito de la batería puede prender en llamas fácilmente y hacer que la batería emita humos o se incendie.

- ¡No utilice una batería que presente anomalías!

Si la batería desprende un mal olor, presenta una coloración distinta, deformación o anormalidad por cualquier otro motivo, retírela del cargador o equipo operativo y absténgase de utilizarla. La batería podría generar calor o desprender humo, romperse o incendiarse.

DESEMBALAJE Y COMPROBACIÓN DEL EQUIPO

Desembale el transceptor con cuidado. Si falta algún componente de la lista o está dañado, presente inmediatamente una reclamación a la empresa de transporte.

ACCESORIOS SUMINISTRADOS

• Cargador de la batería/ Adaptador de CA (KSC-37S) .... 1
• Batería de iones de litio (KNB-46L) .... 1
  • Gancho para cinturón (KBH-14) .... 1
• Tornillo (M3 x 8 mm).... 2
• Tarjeta de garantía .... 1
• Manual de instrucciones .... 1

PREPARATIVOS

INSTALACIÓN/ EXTRACCIÓN DE LA BATERÍA

PRECAUCIÓN

◆ No cortocircuite los terminales de la batería ni arroje la batería al fuego.
◆ No intente retirar la carcasa de la batería.

1 Alinee las guías de la batería con las ranuras correspondientes en la parte posterior del transceptor y luego apriete la batería fuertemente hasta que quede encajada en su sitio.

2 Para extraer la batería, suba el cierre de seguridad, presione el pestaña de liberación y luego separe la batería del transceptor.

CARGA DE LA BATERÍA

Como la batería no viene cargada de fábrica, deberá cargarla antes de utilizarla.

Vida media de la batería:

Economizador de batería activado: 18 horas

Economizador de batería desactivado: 14 horas

- Los promedios de tiempo se calculan utilizando 5% de tiempo de transmisión, 5% de tiempo de recepción y 90% de tiempo de espera.

ATENCIÓN:

◆ Desconecte siempre el transceptor equipado con batería antes de insertarlo en el cargador.

1 Enchufe el cable del adaptador de CA en el jack situado en la parte posterior del cargador.
2 Enchufe el adaptador de CA en la toma de CA.
3 Introduzca en la ranura de carga la batería o un transceptor equipado con una batería.

• Asegúrese de que los contactos de metal de la batería coincidan bien con los terminales metálicos del cargador.
• El indicador se ilumina de color rojo y comienza la carga.

Indicador

Terminales metálicos del cargador

4 Una vez fi nalizada la carga, el indicador parpadea de color verde. Retire la batería o el transceptor de la ranura de carga del cargador.

• La batería tarda 2,5 horas aproximadamente en cargarse.
• Cuando no se vaya a utilizar el cargador durante un tiempo prolongado, desenchufe el adaptador de CA de la toma de CA.

Nota:

• Cuando el indicador parpadea de color rojo, la batería está defectuosa o los contactos no están bien acoplados a los del cargador.
  Durante el proceso de carga, la temperatura ambiente debe ser de 5°C a 40°C (de 41°F a 104°F). Si la carga se realiza fuera de este rango de temperaturas, es posible que la batería no se cargue por completo.

◆ La vida útil de la batería termina cuando disminuye el tiempo de funcionamiento aunque se haya cargado de forma correcta y completa. Reemplace la batería.

INSTALACIÓN DEL GANCHO PARA CINTURÓN

Si lo desea, acople el gancho para cinturón a la parte posterior del transceptor utilizando los 2 tornillos de M3 x 8 mm suministrados.

INSTALACIÓN DEL MICRÓFONO/ ALTAVOZ (O MICRÓFONO-AURICULAR) OPCIONAL

1 Abra las lengüetas SP/MIC situadas en el lateral del transceptor.
2 Inserte las clavijas del accesorio en los jacks SP/MIC.
3 Cuando retire el accesorio del transceptor, asegúrese de tapar los jacks SP/MIC con las lengüetas para mantener los contactos libres de polvo y suciedad.

ORIENTACIÓN

① Interruptor de encendido/ control de volumen

Gírelo hacia la derecha para encender el transceptor. Para apagar el transceptor, gírelo hacia la izquierda hasta que oiga un clic. Gírelo para ajustar el nivel de volumen.

② Indicador LED

Indica el estado del transceptor.

③ Conmutador de presionar para hablar PTT

Presiónelo prolongadamente y hable al micrófono para transmitir.

④ Tecla MENU

Púlsela para ejecutar varias funciones. Púlsela prolongadamente mientras enciende el aparato para entrar en el modo de configuración.

⑤ Tecla CAL

Púlsela antes de realizar una llamada para avisar a los otros interlocutores del grupo, o bien púlsela para seleccionar un ID de unidad para realizer una llamada.

⑥ Tecla MON

Púlsela para escuchar si hay actividad en el canal actual.

⑦ Teclas

Púlselas para cambiar de canal operativo, para seleccionar un menu en el modo de confi guración y para ejecutar otras funciones.

⑧ Jacks SP/MIC

Inserte la clavija del micrófono/ altavoz o del micrófono-auricular en este jack.

INDICACIÓN

Icono Descripción
VOX	Aparece cuando se activa la función VOX.
LOW	Aparece cuando se utiliza una potencia de transmisión baja.
DQT	Aparece cuando el canal está confi gurado con un código DQT.
SEL	Aparece cuando se realiza o se recibe una llamada selectiva.
	Muestra la potencia de batería aproximada que queda. Parpadea durante la transmisión cuando la potencia de la batería es baja.
PRIVACY	Aparece cuando se activa la función de conversación privada.
	Aparece cuando se muestra el ID del llamador.
	Muestra en número de canal junto con su valor QT/DQT (si lo tiene). También muestra varios menús y ajustes de menú.
	Aparece cuando se activa la función compresor-expansor.
[7A48]	Aparece mientras se escucha en un canal.
	Aparece cuando las teclas del transceptor están bloqueadas.

OPERACIONES BÁSICAS

Encienda el aparato

Encienda el transceptor girando el interruptor de encendido/ control de volumen hacia la derecha.

- Sonará un tono de confi rmación, se iluminará el LCD momentáneamente y aparecerá el número de canal actual.

Para apagar el transceptor, gire el interruptor de encendido/ control de volumen completamente hacia la izquierda hasta que oiga un chasquido.

Ajuste el volumen

Seleccione el nivel de volumen deseado girando el interruptor de encendido/ control de volumen.

- Hacia la derecha aumenta el nivel de volumen y hacia la izquierda, lo reduce.

Nota:

Para ajustar el volumen utilizando ruido de fondo como referencia, utilice la función monitor {página 22}.

Seleccione un canal

Seleccione un canal pulsando las teclas ▲ o ▼

- Sonará un tono de confi rmación cada vez que pulse la tecla ▲ o ▼

- Cuando reciba una llamada en el canal seleccionado, oirá audio a través del altavoz y el indicador LED se iluminará de color verde.

- Para utilizar un código de señales, consulte “QUIET TALK/ DIGITAL QUIET TALK” {página 18}.

Realice una llamada

1 Pulse la tecla MON para asegurarse de que el canal no está ocupado {página 22}.

2 Pulse y suelte la tecla CAL para avisar a los demás interlocutores que va a iniciar una llamada.

- Sonará un tono de aviso de llamada en el transceptor de los otros interlocutores.

3 Presione prolongadamente el conmutador PTT y, a continuación, hable al área del altavoz para transmitir.

• El indicador LED se iluminará de color rojo durante la transmisión.
• Para obtener una calidad de sonido óptima, hable directamente al área del altavoz con su voz de conversación habitual sosteniendo el transceptor a unos 3 ó 4 cm (1,5 pulgadas) de los labios.

4 Cuando haya terminado de hablar, suelte el conmutador PTT.

QT (Quite Talk) y DQT (Digital Quiet Talk) son funciones que rechazan las señales de interlocutores no autorizados que utilizan el mismo canal que usted. Sólo oirá sonido a través del altavoz cuando reciba una señal que contenga un tono o un código coincidente con el confi gurado en el canal que está utilizando. Del mismo modo, cuando transmite a través de un canal confi gurado con QT o DQT, la emisora receptora debe disponer de un tono o código coincidente para poder oír su señal.

Puede seleccionar un tono o un código para cada canal. Hay 45 tonos QT y 174 códigos DQT. Cuando modifi que el ajuste QT/DQT, asegúrese de que los otros miembros del grupo tengan seleccionado el mismo tono o código.

No QT	Frec. QT	No QT.	Frec. QT	No QT	Frec. QT	No QT.	Frec. QT
1	67,0 Hz	13	103,5 Hz	25	156,7 Hz	37	241,8 Hz
2	71,9 Hz	14	107,2 Hz	26	162,2 Hz	38	250,3 Hz
3	74,4 Hz	15	110,9 Hz	27	167,9 Hz	39	69,3 Hz
4	77,0 Hz	16	114,8 Hz	28	173,8 Hz	40	67,0 Hz
5	79,7 Hz	17	118,8 Hz	29	179,9 Hz	41	67,0 Hz
6	82,5 Hz	18	123,0 Hz	30	186,2 Hz	42	67,0 Hz
7	85,4 Hz	19	127,3 Hz	31	192,8 Hz	43	67,0 Hz
8	88,5 Hz	20	131,8 Hz	32	203,5 Hz	44	67,0 Hz
9	91,5 Hz	21	136,5 Hz	33	210,7 Hz	45	67,0 Hz
10	94,8 Hz	22	141,3 Hz	34	218,1 Hz	oF	OFF
11 97,4 Hz 23 146,2 Hz 35 225,7 Hz
12 100,0 Hz 24 151,4 Hz 36 233,6 Hz

No DQT	Código DQT	No DQT	Código DQT	No DQT	Código DQT	No DQT	Código DQT	No DQT	Código DQT
1	D023N	21	D134N	41	D306N	61	D503N	81	D734N
2	D025N	22	D143N	42	D311N	62	D506N	82	D743N
3	D026N	23	D152N	43	D315N	63	D516N	83	D754N
4	D031N	24	D155N	44	D331N	64	D532N	84	D645N
5	D032N	25	D156N	45	D343N	65	D546N	85	D023I
6	D043N	26	D162N	46	D346N	66	D565N	86	D025I
7	D047N	27	D165N	47	D351N	67	D606N	87	D026I
8	D051N	28	D172N	48	D364N	68	D612N	88	D031I
9	D054N	29	D174N	49	D365N	69	D624N	89	D032I
10	D065N	30	D205N	50	D371N	70	D627N	90	D043I
11	D071N	31	D223N	51	D411N	71	D631N	91	D047I
12	D072N	32	D226N	52	D412N	72	D632N	92	D051I
13	D073N	33	D243N	53	D413N	73	D654N	93	D054I
14	D074N	34	D244N	54	D423N	74	D662N	94	D065I
15	D114N	35	D245N	55	D431N	75	D664N	95	D071I
16	D115N	36	D251N	56	D432N	76	D703N	96	D072I
17	D116N	37	D261N	57	D445N	77	D712N	97	D073I
18	D125N	38	D263N	58	D464N	78	D723N	98	D074I
19	D131N	39	D265N	59	D465N	79	D731N	99	D114I
20	D132N	40	D271N	60	D466N	80	D732N	100 (A0)	D115I
101 (A1)	D116I 1	16 (b6) D2	26I	131 (d1)	D351I 1	46 (E6) D5	06I 16I	(G1) D712I
102 (A2)	D125I	117 (b7)	D243I	132 (d2)	D364I	147 (E7)	D516I	162 (G2)	D723I
103 (A3)	D131I	118 (b8)	D244I	133 (d3)	D365I	148 (E8)	D532I	163 (G3)	D731I
104 (A4)	D132I	119 (b9)	D245I	134 (d4)	D371I	149 (E9)	D546I	164 (G4)	D732I
105 (A5)	D134I	120 (C0)	D251I	135 (d5)	D411I	150 (F0)	D565I	165 (G5)	D734I
106 (A6)	D143I	121 (C1)	D261I	136 (d6)	D412I	151 (F1)	D606I	166 (G6)	D743I
107 (A7)	D152I	122 (C2)	D263I	137 (d7)	D413I	152 (F2)	D612I	167 (G7)	D754I
108 (A8)	D155I	123 (C3)	D265I	138 (d8)	D423I	153 (F3)	D624I	168 (G8)	D645I
109 (A9)	D156I	124 (C4)	D271I	139 (d9)	D431I	154 (F4)	D627I	169 (G9)	D023N
110 (b0)	D162I	125 (C5)	D306I	140 (E0)	D432I	155 (F5)	D631I	170 (H0)	D023N
111 (b1)	D165I	126 (C6)	D311I	141 (E1)	D445I	156 (F6)	D632I	171 (H1)	D023N
112 (b2)	D172I	127 (C7)	D315I	142 (E2)	D464I	157 (F7)	D654I	172 (H2)	D023N
113 (b3)	D174I	128 (C8)	D331I	143 (E3)	D465I	158 (F8)	D662I	173 (H3)	D023N
114 (b4)	D205I	129 (C9)	D343I	144 (E4)	D466I	159 (F9)	D664I	174 (H4)	D023N
115 (b5)	D223I	130 (d0)	D346I	145 (E5)	D503I	160 (G0)	D703I	oF	OFF

1 Pulse la tecla MENU.

- El ajuste actual parpadea.

2 Pulse la tecla ▲ o ▼ para seleccionar el valor deseado.

- El rango de valores oscila entre 1 y 45 para los tonos QT, y posteriormente entre 1 y 174 para los códigos DQT. Cuando selecciona un código DQT, el icono DQT aparece en la pantalla.

- Seleccione “F” para desactivar QT y DQT.

3 Pulse la tecla MENU 4 veces o presione el conmutador PTT, la tecla MON o la tecla CAL o una vez transcurrido el temporizador de reinicio de modo {página 45} para confi rmar la selección y volver al modo de funcionamiento.

- En la visualización del canal, si el N.º DQT es 100 o superior, los 2 primeros dígitos será reemplazado por orden alfabético.

CONVERSACIÓN PRIVADA

Si bien las funciones QT y DQT le permiten no atender las llamadas no deseadas, la función de conversación privada le permite mantener una conversación con total privacidad. Cuando se activa esta función, los otros usuarios que escuchen su canal no podrán comprender la conversación.

1 Pulse la tecla MENU 2 veces.

- El icono PRIVAC aparece en la pantalla parpadeando.

2 Pulse la tecla ▲ para seleccionar “o n” (privacidad activada) o “o f” (privacidad desactivada).

3 Pulse la tecla MENU 3 veces o presione el conmutador PTT, la tecla MON o la tecla CAL o una vez transcurrido el temporizador de reinicio de modo {página 45} para confi rmar la selección y volver al modo de funcionamiento.

POTENCIA DE TRANSMISIÓN

La potencia de transmisión se puede ajustar en todos los canales. Si selecciona baja potencia, podrá utilizar la batería durante más tiempo. Si selecciona alta potencia, podrá transmitir a mayor distancia si el otro interlocutor se encuentra demasiado apartado como para usar baja potencia.

Para cambiar la potencia de transmisión:

1 Pulse la tecla MENU 3 veces.

- El ajuste actual parpadea.

2 Pulse la tecla ▲ o ▼ para seleccionar “i o” (baja potencia) o “H I” (alta potencia).

- Cuando se selecciona baja potencia, aparece el icono LOW en la pantalla.

3 Pulse la tecla MENU 2 veces o presione el conmutador PTT, la tecla MON o la tecla CAL o una vez transcurrido el temporizador de reinicio de modo {página 45} para confi rmar la selección y volver al modo de funcionamiento.

COMPRESOR-EXPANSOR

El compresor-expansor proporciona mayor claridad en las señales, evitando el exceso de ruidos e interferencias. Cuando está activado, las señales transmitidas se comprimen antes de ser enviadas y las señales recibidas se expanden cuando llegan.

1 Pulse la tecla MENU 4 veces.

- El ajuste actual parpadea.

2 Pulse la tecla ▲ o ▼ para seleccionar “[P-α F” (compresor-expansor desactivado) o “[P-α.η” (compresor-expansor activado).

3 Pulse la tecla MENU 1 vez o presione el conmutador PTT, la tecla MON o la tecla CAL o una vez transcurrido el temporizador de reinicio de modo {página 45} para confi rmar la selección y volver al modo de funcionamiento.

MONITOR

Cuando no hay presencia se señales, la supresión de ruido del transceptor silencia automáticamente el altavoz por lo que no oirá ruido de fondo. Utilizando la tecla MON podrá abrir la supresión de ruido para desactivar el silenciamiento del altavoz. De este modo podrá:

• confi rmar si hay actividad en el canal, para no realizar una llamada mientras otro miembro está utilizando el mismo canal
• ajusta el nivel de volumen sin tener que esperar una llamada
• escuchar una llamada intermitente (a causa de una señal débil) sin que se produzcan cortes constantemente

Para abrir la supresión de ruido de forma manual, presione prolongadamente la tecla MON.

- Cuando se abre la supresión de ruido, el icono aparece en la pantalla y el indicador LED se ilumina de color verde.

Para volver al modo de funcionamiento normal, suelte la tecla MON.

BLOQUEO DE LAS TECLAS

Las teclas MENU, ▲ se pueden bloquear para impedir que se pueda cambiar el modo de funcionamiento o la confi guración de los canales de forma accidental. El interruptor de encendido/control de volumen, el conmutador PTT y las teclas CAL* y MON seguirán funcionando con normalidad.

* La tecla CAL funciona con normalidad sólo si se ha configurado con la función aviso de llamada {página 32}.

Pulse prolongadamente la tecla MENU durante 3 segundos para bloquear o desbloquear las teclas del transceptor.

- Cuando las teclas del transceptor están bloqueadas, el icono aparece en la pantalla. Cuando están desbloqueadas, no aparece ningún icono.

SÚPER BLOQUEO

Las teclas MENU, CAL*, ▲y/o se pueden bloquear y desactivar el modo de confi guración. El interruptor de encendido/control de volumen, PTT y MON seguirán funcionando con normalidad.

* La tecla CAL no se bloqueará si se ha configurado con la función selcall {página 32}.

Para seleccionar el ajuste de súper bloqueo:

1 Con el transceptor apagado, pulse prolongadamente el conmutador PTT y la tecla CAL mientras enciende el transceptor (durante 1 segundo).

2 Pulse la tecla ▲ o ▼ para seleccionar “5L - p” (teclas MENU, CAL, ▲ y ▼ bloqueadas), “5L - ε” (teclas MENU y CAL bloqueadas) o “5L - o F” (súper bloqueo desactivado).

3 Pulse MENU, PTT, MON o CAL para salir del modo de confi guración de súper bloqueo.

- Cuando las teclas del transceptor están bloqueadas, el icono aparece en la pantalla. Cuando están desbloqueadas, no aparece ningún icono.

MODO DE CONFIGURACIÓN

Numerosas funciones de este transceptor se seleccionan o confi guran a través del Menú en lugar de hacerlo mediante los mandos físicos.

1 Con el transceptor apagado, pulse prolongadamente la tecla MENU mientras enciende el transceptor (durante 1 segundo).
2 Pulse la tecla ▲ o ▼ para seleccionar el menú de confi guración que desee.
3 Pulse la tecla MENU y, a continuación, pulse ▲ o ▼ para seleccionar el valor que desee en el menú de confi guración.
4 Pulse la tecla MENU para salir la selección.
5 Presione el conmutador PTT, la tecla MON o la tecla CAL para salir del modo de confi guración.

Menú de confi guración

Indicación	Nombre Parámetros	Valor predeterminado	Pág. ref.
1	Ajuste de frecuencia del canal 1	01 ~ 99 02 26
2	Ajuste de frecuencia del canal 2	01 ~ 99 08 26
3	Ajuste de frecuencia del canal 3	01 ~ 99 09 26
4	Ajuste de frecuencia del canal 4	01 ~ 99 10 26
5	Ajuste de frecuencia del canal 5	01 ~ 99 11 26
6	Ajuste de frecuencia del canal 6	01 ~ 99 12 26
_oP	Señales opcionales OFF/ F(FleetSync) OFF 34
_{1}R^{1}	Aviso de selcall individual OFF/ 1 ~ 10 9 37
_{c}R^{1}	Aviso de selcall de grupo OFF/ 1 ~ 10 10 37
_{c}E^{2}	Notificación de llamada entrante	OFF/ ON (Tono)	OFF 44
_{c}L	Tecla llamada	CA (Aviso de llamada)/ SC (Selcall)/ OFF	CA
_{c}R^{3}$	Tono de aviso de llamada Tipo 1 ~ 10	1 33
CS	Tono lateral de aviso de llamada	OFF/ ON ON 33
Pt	ID de PTT	OFF/ bo (BOT)/ 01 ~ 32(Lista 1 ~ 32)	OFF 38
St	Tono lateral del ID de PTT	OFF/ ON ON 39
dt	Tiempo de retardo de la modulación de transmisión de datos	0/ 5 (500)/ 10 (1000)/ 15 (1500)/ 20 (2000 ms)	500 ms 38
Hd	Silenciar tiempo de retención	OFF/ 5 (500)/ 10(1000)/ 15 (1500)/ 20(2000)/ 25 (2500 ms)	OFF 39
CI	Indicación de ID de llamador	OFF/ ON OFF 40
rt	Tiempo de reinicio de modo	OFF/ 10/ 30 seg 10 sec 45
ta	Temporizador de tiempo límite	3/ 10 min 3 min 41
bl	Bloqueo de canal ocupado	OFF/ ON OFF 44
lt	Luz de fondo	OFF/ ON/A(automática)	Automática 40
bt	Indicador de nivel de la batería	OFF/ ON ON 43
bS	Economizador de batería	OFF/ ON OFF 42
bP	Tono de pitido	OFF/ ON ON 45
SC	Función de exploración OFF	ON OFF 27
SQ	Nivel de silenciamiento	0/ 1/ 2	1
SE	Sensibilidad del micrófono	no (Normal)/ HI (Alta)	Normal
GL	Nivel de ganancia VOX	OFF/ 1 ~ 5	OFF 30
dy4	Tiempo de retardo VOX	0.1/ 0.3/ 0.5/ 1.0/ 1.5/3.0 sec	1.0 sec 30
t l4	Inhibición de transmisión durante recepción	OFF/ ON OFF 31
Pd4	Tono para proceder VOX	OFF/ ON OFF 31
Pa	Tono de encendido seleccionable.	Tipo 1 ~ 3	1

^1 Los menús IR y GR no están disponibles si el menú o P está ajustado en OFF.

2 El menú [t] no está disponible si el menú o P está ajustado en FleetSync.

^3 El menú [R] no está disponible si el menú [L] está ajustado en OFF o Selcall.

4 Los menús dy, t l y Pd no están disponibles si el menú GL está ajustado en OFF.

CONFIGURACIÓN DE LA FRECUENCIA DE LOS CANALES

Es posible cambiar la frecuencia predeterminada de cada canal.

1 Introduzca el modo de confi guración {página 24}.
2 Pulse la tecla ▲ or ▼ para seleccionar un canal.

- Aparecerá el número de tabla de frecuencias actual junto al número de canal.

3 Pulse la tecla MENU y luego la tecla ▲ para seleccionar el número de tabla de frecuencias del canal.

4 Pulse la tecla MENU para salir la selección y luego repita los pasos 2 y 3 para ajustar canales adicionales.

No tabla	Frq. (MHz)	No tabla	Frq. (MHz)	No tabla	Frq. (MHz)	Table No.	Frq. (MHz)
1	464,5000	26	462,8375	51	467,8875	76	452,7625
2 (CH 1)	464,5500 27	462,8625	52 467,9125	77	452,8625
3	467,7625	28	462,8875	53	469,4875	78	456,1875
4	467,8125 29	462,9125	54 469,5125	79	456,2375
5	467,8500	30	464,4875	55	469,5375	80	456,2875
6	467,8750 31	464,5125	56 469,5625	81	468,2125
7	467,9000	32	464,5375	57	462,1875	82	468,2625
8 (CH 2)	467,9250 33	464,5625	58 462,4625	83	468,3125
9 (CH 3)	461,0375 34	466,0375	59 462,4875	84	468,3625
10 (CH 4)	461,0625 35	466,0625	60 462,5125	85	468,4125
11 (CH 5)	461,0875 36	466,0875	61 467,1875	86	468,4625
12 (CH 6)	461,1125 37	466,1125	62 467,4625	87	468,5125
13	461,1375	38	466,1375	63	467,4875	88	468,5625
14	461,1625	39	466,1625	64	467,5125	89	468,6125
15	461,1875	40	466,1875	65	451,1875	90	468,6625
16	461,2125	41	466,2125	66	451,2375	91	456,3375
17	461,2375	42	466,2375	67	451,2875	92	456,4375
18	461,2625	43	466,2625	68	451,3375	93	456,5375
19	461,2875	44	466,2875	69	451,4375	94	456,6375
20	461,3125	45	466,3125	70	451,5375	95	457,3125
21	461,3375	46	466,3375	71	451,6375	96	457,4125
22	461,3625	47	466,3625	72	452,3125	97	457,5125
23	462,7625	48	467,7875	73	452,5375	98	457,7625
24	462,7875	49	467,8375	74	452,4125	99	457,8625
25 462	8125 50 467	8625	75 452,5125

- Los números de CH marcados corresponden a los ajustes de canal predeterminados.

EXPLORACIÓN

Los canales del transceptor se pueden explorar para buscar una señal. Cuando el transceptor comprueba una señal en un canal, procede a determinar si su ajuste QT/ DQT coincide con el confi gurado en su transceptor (si es que ha confi gurado un canal con QT/DQT).

Si el valor de QT/ DQT coincide, el transceptor se detiene en el canal y abre el Silenciamiento, para que pueda escuchar la llamada. Si el ajuste de QT/ DQT no coincide, se omite la llamada y prosigue la exploración.

Para poder utilizar la función de exploración, asegúrese antes de que está activada. La función de exploración (la capacidad de realizar exploraciones) se activa o desactiva en el modo de confi guración.

1 Introduzca el modo de confi guración {página 24}.
2 Pulse la tecla ▲ o ▼ para seleccionar “ ”.5

3 Pulse la tecla MENU seguida de ▲ para seleccionar “5C-0F” (función de exploración desactivada) o “5C-0n” (función de exploración activada).

- Si selecciona S C^-o F ", ya no podrá realizar exploraciones pulsando prolongadamente la tecla ▲.

Para iniciar la exploración:

1 Pulse prolongadamente la tecla ▲ durante 1 segundo.

- “5 [ 8 ]” aparece en la pantalla.

2 Cuando se detecte una señal y el QT/ DQT sea coincidente, el número de canal aparecerá en la pantalla parpadeando.

3 Cuando la señal haya desaparecido, el transceptor esperará 5 segundos antes de reanudar la exploración.
- Si aparece una señal nueva antes de que transcurran los 5 segundos, el transceptor permanecerá en el canal hasta que dicha señal desaparezca, y a partir de entonces esperará de nuevo 5 minutos antes de proseguir.
4 Para fi nalizar la exploración en cualquier momento, pulse prolongadamente la tecla ▲ durante 1 segundo.
- El transceptor volverá al canal que estaba utilizando antes de iniciar la exploración.

CANAL INICIAL

El canal inicial es el canal desde el que parte la exploración. Así, por ejemplo, si se encuentra en el canal 1 al iniciar la exploración, el canal inicial será el canal 1.

Si durante la exploración presiona el conmutador PTT, se seleccionará el canal inicial del transceptor (en el ejemplo anterior, el canal 1) y empezará a transmitir. Sin embargo, si se ha detenido en otro canal, después de haber recibido una señal (por ejemplo, en el canal 2), al presionar el conmutador PTT podrá transmitir en dicho canal, en lugar de volver al canal inicial. La exploración se reanudará al cabo de 5 segundos, salvo que haya alguna señal presente en el canal.

NIVEL DE SILENCIAMIENTO

Es posible ajustar el nivel de supresión de ruido predeterminado del transceptor.

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU seguida de ▲ para seleccionar “59-8” (abierta), “59 (valor predeterminado), o “59-2” (cerrada).

TRANSMISIÓN ACTIVADA POR VOZ (VOX)

La característica VOX le permite utilizar el transceptor en modo manos libres. Para utilizar esta característica, sin embargo, debe usar un micrófono-auricular opcional, ya que VOX no funciona con el micrófono incorporado. Para posibilitar las mejores condiciones de funcionamiento, recomendamos que utilice un micrófono-auricular opcional dotado de auricular y micrófono montado sobre un brazo, que quede justamente delante de la boca.

1 Confi gure un nivel de ganancia VOX entre 1 y 5 {abajo}.
2 Para transmitir, hable al micrófono del micrófono-auricular.

- No es necesario presionar el conmutador PTT; el transceptor automáticamente detecta su voz y comienza a transmitir. El indicador LED se ilumina de color rojo.

3 Para detener la transmisión, deje de hablar.

- La transmisión se reanudará unos segundos después de que haya dejado de hablar. El tiempo de retardo se puede seleccionar siguiendo los pasos que se describen en la página 30.

4 Para salir del modo VOX, ajuste el nivel de ganancia VOX {abajo} en “ G L - o F ” (función VOX desactivada).

Nivel de Ganancia VOX

Con VOX activado, su nivel de voz determinará cuando transmitirá el transceptor. Debido a la conmutación automática entre transmisión y recepción, recomendamos que ajuste el nivel de ganancia de VOX de forma que no active la transmisión cuando se encuentre en una zona con demasiado ruido ambiental.

1 Introduzca el modo de confi guración {página 24}.

• Mientras ajusta el nivel de ganancia VOX, hable al micrófono. Cuando se alcance un nivel adecuado, el indicador LED parpadeará de color naranja.
• Si desactiva el nivel de ganancia VOX, se desactivará la función VOX. Si desea transmitir con la función VOX desactivada, debe utilizar el conmutador PTT.

Tiempo de Retardo VOX

Si el transceptor vuelve al modo de recepción demasiado rápido cuando deja de hablar, es posible que el fi nal del mensaje no se haya transmitido. Para evitarlo, seleccione un tiempo de retardo sufi ciente que permita transmitir el mensaje completo. No obstante, procure que el retardo no sea demasiado largo.

1 Introduzca el modo de confi guración {página 24}.
2 Pulse la tecla ▲ o ▼ para seleccionar “ ” dy

3 Pulse la tecla MENU seguida de ▲ para seleccionar “dy-0.1” (0,1 segundos), “dy-0.3 (0,3 segundos), “dy-0.5” (0,5 segundos), “dy-1.0” (1 segundo), “dy-(1,5 segundos), o “dy-3.0” (3 segundos).

- Mientras ajusta el tiempo de retardo VOX, hable al micrófono como si estuviera transmitiendo. El piloto LED se ilumina de color naranja mientras habla, pero no se transmite ninguna señal por el momento.

Inhibición de Transmisión Durante Recepción

Mientras utiliza la función VOX, puede ajustar el transceptor para que detecte cuando el canal está en uso (en lugar de utilizar la función monitor). Con esta función activada, VOX no le permitirá transmitir mientras el canal está en uso. Sólo podrá transmitir cuando el canal esté libre. Si ajusta la función de tono para proceder {página 31}, el transceptor le avisará cuando el canal se quede libre.

1 Introduzca el modo de confi guración {página 24}.
2 Pulse la tecla ▲ o ▼ para seleccionar “ ” t l

3 Pulse la tecla MENU seguida de ▲ para seleccionar “t 1-o n” (inhibición de transmisión durante recepción activada) o “t 1-o f” (inhibición de transmisión durante recepción desactivada).

Tono para Proceder VOX

El transceptor puede ajustarse para que emita un tono de aviso cuando se pueda transmitir (la transmisión ya no está inhibida).

1 Introduzca el modo de confi guración {página 24}.

2 Pulse la tecla ▲ o ▼ para seleccionar “ ”Pd

3 Pulse la tecla MENU seguida de ▲ para seleccionar “ P_d-0n ” (tono para proceder VOX activado) o “ P_d-0F ” (tono para proceder VOX desactivado).

- Podrá hablar al micrófono en este momento como si estuviera transmitiendo. El piloto LED se ilumina de color naranja mientras habla si utiliza un nivel de voz adecuado, pero no se transmitirá ninguna señal por lo pronto.

FleetSync: FUNCIÓN DE LOCALIZACIÓN ALFANUMÉRICA DE 2 VÍAS

FleetSync es una función de localización alfanumérica de 2 vías y a su vez es un protocolo patentado por JVC KENWOOD Corporation. Cada transceptor posee un ID único que sirve para descodifi car las señales recibidas de otros interlocutores.

CONFIGURACIÓN DE LA TECLA DE LLAMADA

La tecla CAL del transceptor se puede ajustar para realizar 1 de 2 funciones, o bien se puede desactivar (sin uso):

Aviso de llamada: Si pulsa la tecla CAL antes de realizar una llamada, se enviará un tono de aviso de llamada a sus interlocutores para identifi carse antes de hablar.

Selcall: Pulse la tecla CAL y luego seleccione entre una lista de ID para realizar llamadas a determinados transceptores.

Para confi gurar la tecla CAL:

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU seguida de ▲ para seleccionar “[L-ER]” (aviso de llamada), “[L-SF] (selcall) o “[L-oF]” (desactivar).

Los tonos de aviso de llamada sirven para identifi carse ante sus interlocutores. Se pueden confi gurar 10 tipos de tono de aviso de llamada distintos. Si cada interlocutor utiliza un tono de aviso distinto, será más fácil saber quien realiza la llamada. Si pulsa la tecla CAL antes de realizar una llamada, se enviará un tono de aviso de llamada a sus interlocutores.

Para confi gurar su tono de aviso de llamada personal:

1 Introduzca el modo de confi guración {página 24}.
2 Pulse la tecla ▲ o ▼ para seleccionar “ ” [R

3 Pulse la tecla MENU seguida de ▲ para seleccionar “[R-1]” (tono de aviso de llamada 1) hasta “[R-10]” (tono de aviso de llamada 10).

- Cada vez que pulsa o para seleccionar un tono de aviso de llamada, suena un tono nuevo.

Tono Lateral de Aviso de Llamada

Al pulsar la tecla CAL, el tono de aviso de llamada sonará también a través de su altavoz.

Para activar o desactivar el tono lateral de aviso de llamada en el transceptor:

1 Introduzca el modo de confi guración {página 24}.
2 Pulse la tecla ▲ o ▼ para seleccionar “ ”.[5]

3 Pulse la tecla MENU seguida de ▲ para seleccionar “[S-0]” (tono lateral de aviso de llamada activado) o “[S-0]” (tono lateral de aviso de llamada desactivado).

SELCALL (LLAMADA SELECTIVA)

Selcall es una llamada de voz a una emisora concreta o grupo de emisoras. Cada transceptor tiene confi gurado un número de identifi cación que se utiliza con las llamadas selectivas.

Hay varios tipos de selcall disponibles: Individual, Grupo y Difusión.

• Las llamadas individuales son las que se realizan a interlocutores a título individual.
• Las llamadas de grupo son las que se realizan a todos los interlocutores de un grupo.
• Las llamadas de difusión son las que se realizan a todos los interlocutores de todos los grupos.

El estado predeterminado del transceptor no le permite realizar llamadas Selcall. Siga los procedimientos que se describen a continuación para confi gurar el transceptor para que pueda realizar llamadas Selcall:

Paso 1: Active la señalización FleetSync opcional

1 Introduzca el modo de confi guración {página 24}.
2 Pulse la tecla ▲ o ▼ para seleccionar “ ” (señalización opcional).

3 Pulse la tecla MENU, seguida de ▲ o ▼ para seleccionar “ ”F5 (FleetSync).

- Una vez ajustada la señalización opcional en FleetSync, ya no podrá recibir otras llamadas que no sean las llamadas Selcall.

Paso 2: Confi gure la tecla CAL

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU, seguida de ▲ o ▼ para seleccionar "L-5" (Selcall).

Paso 3: Confi gure su ID personal (Modo de confi guración de la lista de ID para selcall)

1 Con el transceptor apagado, pulse prolongadamente la tecla CAL mientras enciende el transceptor (durante 1 segundo).

- Sonará un pitido y el transceptor pasará al modo de confi guración de lista de ID.

2 Pulse la tecla ▲ pava seleccionar un número de ID de lista.

3 Pulse la tecla MENU, seguida de ▲ o ▼ para seleccionar “o d” (ID personal).

• EI ID personal predeterminado es 01.
- Cuando confi gure su ID personal, asegúrese de que cada miembro de su grupo confi gura un número de ID único como ID personal. Si se duplica un ID personal, el transceptor no podrá realizar llamadas individuales a otros transceptores con el mismo ID personal.
"Id" representa un ID de llamada individual.
“GP” representa un ID de llamada de grupo.
“ RL ” representa un ID de llamada de difusión (broadcast).
“ad” representa su número de ID particular.
“ - - ” borra los datos de ID seleccionados.

4 Pulse la tecla MENU para confi rmar la opción seleccionada.
5 Pulse la tecla PTT, MON o CAL para volver al modo de funcionamiento normal.
6 Confi gure su número de ID de grupo repitiendo los pasos 1 al 5 anteriores. En el paso 3, seleccione “GP” (ID de grupo) en lugar de “od”.

- Asegúrese de que todos los miembros de su grupo confi guran el mismo ID de grupo.

7 También puede configurar un número de ID de difusión ("RL") que se sirve para realizar llamadas a todos los miembros de varios grupos.

- Asegúrese de que todos los miembros de todos los grupos confi guran el mismo ID de difusión.

Realización de una Selcall

A continuación se describe detalladamente cómo realizar llamadas individuales, de grupo o de difusión. Consulte el diagrama siguiente para ver algunos ejemplos al efecto.

Difusión 15
Nota:

• Cuando se ha seleccionado QT/DQT en el extremo receptor, los ajustes del extremo transmisor deben estar confi gurados de forma idéntica a los ajustes del extremo receptor.
  ◆ Durante la exploración la tecla CAL no funciona.

Llamadas individuales:

Por ejemplo, el transceptor A llama al transceptor E.

1 Pulse la tecla CAL.
2 Pulse la tecla ▲ o ▼ para seleccionar un número de ID individual (Id-05 en este ejemplo).

- “Id” (llamada individual) representa un sola emisora.

3 Presione el conmutador PTT para transmitir el ID seleccionado.

- Cuando se recibe un llamada, “ I aparece en la pantalla, junto con el número de ID del interlocutor que realiza la llamada.

Llamadas de grupo:

Por ejemplo, el transceptor A llama a los transceptores D, E y F.

1 Pulse la tecla CAL.
2 Pulse la tecla ▲ o ▼ para seleccionar un número de ID de grupo (GP-12 en este ejemplo).

- “GP” (llamada de grupo) representa un grupo de emisoras.

3 Presione el conmutador PTT para transmitir el ID de grupo seleccionado.

- Cuando se recibe un llamada, “ I aparece en la pantalla, junto con el número de ID del interlocutor que realiza la llamada.

Llamada de difusión (broadcast):

Por ejemplo, el transceptor A llama al transceptor B \~ F.

1 Pulse la tecla CAL.
2 Pulse la tecla ▲ o ▼ para seleccionar un número de ID de difusión (AL-15 en este ejemplo).

- “RL” (llamada de difusión) representa todas las emisoras.

3 Presione el conmutador PTT para transmitir el ID de difusión seleccionado.

- Cuando se recibe un llamada, “ aparece en la pantalla, junto con el número de ID del interlocutor que realiza la llamada.

Nota:

Si la función de señales opcionales (menú “oP”) se ha confi gurado en “FS” (FleetSync), podrá confi gurar un tipo de tono de aviso de selcall individual (menú “IR”) y un tipo de aviso de selcall de grupo (menú “GA”). El rango de tipos de aviso de selcall individual y de grupo va de “oF” (desactivado) y “!” (tipo 1) a “ID” (tipo 10).

Recepción de una Selcall

Cuando se recibe una selcall, el icono SEL y "Id", "GP" o "RL" aparece en la pantalla junto con le número de ID de la persona que realiza la llamada.

Presione el conmutador PTT y hable al área del altavoz para responder la llamada y prosiga con la llamada con normalidad. Cuando fi nalice la llamada, pulse la tecla CAL para volver al modo de funcionamiento.

Tiempo de Retardo de la Modulación de Transmisión de Datos

Esta función normalmente funciona bien con la confi guración predeterminada, por lo que no es necesario ajustar el valor. Sin embargo, existen ciertos entornos optativos que no permitirá el uso de las funciones FleetSync, tal como el modo de exploración. Cuando encuentre algún entorno afín, reajuste el tiempo de retardo para que sea mayor siguiendo los procedimientos.

Para confi gurar un tiempo de retardo de modulación de transmisión de datos:

1 Introduzca el modo de confi guración {página 24}.

El transceptor puede enviar una señal ID de PTT cuando presiona el conmutador PTT (inicio de la transmisión) o cuando presiona y suelta (inicio de la transmisión y final de la transmisión) el conmutador PTT.

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU seguida de ▲ para seleccionar “Pt-oF” (ID de PTT desactivado), “Pt-bo” (enviar su ID de PTT propio al principio de la transmisión), o “Pt-o1” a “Pt” (enviar el ID de PTT del número de ID de la lista seleccionada al principio y al final de la transmisión).

◆ El número de ID particular del transceptor no se puede seleccionar como ID de PTT.

Tono Lateral del ID de PTT

Cuando se presiona y/o suelta el conmutador PTT, sonará un tono a través del altavoz para indicar que se ha transmitido el ID de PTT.

Para activar o desactivar el tono lateral del ID de PTT:

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU seguida de ▲ para seleccionar “5t-on” (tono lateral del ID de PTT activado) o “5t-o-f” (tono lateral del ID de PTT desactivado).

Silenciar Tiempo de Retención

La función de silenciamiento del tiempo de retención mantiene el altavoz silenciado durante un corto espacio de tiempo, desde que se recibe una señal. De este modo se evitan interferencias con la señal del ID de PTT.

Para ajustar el tiempo de retención:

1 Introduzca el modo de confi guración {página 24}.

Indicación de ID de Llamador

Cuando el transceptor reciba una señal ID de PTT, el ID de llamador de dicha señal aparecerá en la pantalla junto con el icono CID para que sepa quién está realizando la llamada.

1 Introduzca el modo de confi guración {página 24}.

OPERACIONES DE FONDO

LUZ DE FONDO DE LA PANTALLA

La luz de fondo de la pantalla se puede ajustar para que permanezca apagada, encendida o para que se encienda al pulsar alguna tecla que no sea el conmutador PTT (automática). Cuando se ajusta en automática, la luz de fondo permanece encendida durante 5 segundos desde que se pulsa una tecla y luego se apaga de nuevo.

Para seleccionar el ajuste de la luz de fondo:

1 Introduzca el modo de confi guración {página 24}.

Es posible ajustar el nivel de sensibilidad del micrófono transceptor.

Para seleccionar la sensibilidad del micrófono:

1 Introduzca el modo de confi guración {página 24}.

2 Pulse la tecla ▲ o ▼ para seleccionar “ ”SE

3 Pulse la tecla MENU seguida de ▲ o ▼ para seleccionar “5E-90” (normal) o “5E-(alta).

TEMPORIZADOR DE TIEMPO LÍMITE

El temporizador de tempo límite le impide que utilice un mismo canal durante un tiempo prolongado. Esta función es de gran utilidad, por ejemplo, cuando involuntariamente mantiene presionado el conmutador PTT. Además, al limitar el tiempo que puede transmitir de forma continuada, esta característica le ayuda a ahorrar consumo de batería.

Si transmite sin interrupción durante 3 minutos (valor predeterminado), el transceptor dejará de transmitir y se oirá un tono. Para parar el tono, suelte el conmutador PTT. Para reanudar la transmisión, vuelva a presionar el conmutador PTT.

Para cambiar el valor predeterminado de 3 minutos:

1 Introduzca el modo de confi guración {página 24}.

2 Pulse la tecla ▲ o para seleccionar “ ”

3 Pulse la tecla MENU seguida de ▲ o ▼ para seleccionar “t o- 3” (3 minutos) o “t o-(10 minutos).

Este transceptor dispone asimismo de un tono de preaviso que suena 10 segundos antes de que se agote el temporizador de tempo límite. De este modo tendrá tiempo para fi nalizar su mensaje antes de que el transceptor detenga la transmisión de forma automática.

ECONOMIZADOR DE BATERÍA

Este transceptor ha sido diseñado para obtener el mayor rendimiento de la batería. La función Economizador de batería reduce la cantidad de potencia empleada cuando no se está recibiendo ninguna señal y no se está realizando ninguna operación.

El economizador de batería se activa automáticamente al cabo de 5 segundos desde la última operación o la última llamada recibida. Cuando se realice alguna operación con el transceptor o se reciba una llamada, dicha función se desactivará hasta que vuelvan a transcurrir 5 segundos de inactividad.

Para activar o desactivar esta función:

1 Introduzca el modo de confi guración {página 24}.

2 Pulse la tecla ▲ o ▼ para seleccionar “ ”b5

3 Pulse la tecla MENU seguida de ▲ o ▼ para seleccionar “b5-o n” (economizador de batería activado) o “b5-o F” (economizador de batería desactivado).

Nota:

- Cuando el economizador de batería está activado, es posible que el indicador LED parpadee de color verde al recibir una señal QT/DQT que no coincida con el tono/código QT/DQT confi gurado en el transceptor.

INDICADOR DE NIVEL DE LA BATERÍA

Cuando está activado, el indicador de nivel de la batería de la pantalla le indica aproximadamente cuanto queda de batería. Cuando está desactivado, el indicador de nivel de la batería no se mostrará.

Cuando el nivel de batería está demasiado bajo durante una transmisión, el transceptor deja de transmitir, suena un tono y el indicador LED parpadea de color rojo hasta que suelte el conmutador PTT. Llegado este momento, recargue o cambie la batería.

Para activar o desactivar esta función:

1 Introduzca el modo de confi guración {página 24}.

2 Pulse la tecla ▲ o ▼ para seleccionar “ ”.bt

3 Pulse la tecla MENU seguida de ▲ o ▼ para seleccionar “bt-o-n” (indicador de nivel de la batería activado) o “bt-o-f” (indicador de nivel de la batería desactivado).

Nota:

Para utilizar la función de notifi cación de llamada entrante, debe confi gurar un tono QT o un código DQT {página 16}.

La notifi cación de llamada entrante se utiliza para indicarle cuando se recibe una llamada. Si está activada, se emite un tono cuando se reciba una señal de ocupado y las señales QT/DQT coincidan.

• El tono sonará durante 15 segundos antes de apagarse.
• Mientras suena el tono, no oirá ningún sonido a través del altavoz. Pulse cualquier tecla para apagar el tono y escuchar la llamada recibida.

Una vez fi nalizada la llamada, el transceptor esperará 10 segundos antes de reiniciarse. Si recibe una llamada nueva durante estos 10 segundos, el tono no sonará. Si no recibe ninguna llamada durante dicho espacio de tiempo, la notifi cación de llamada entrante se reiniciará de forma que el tono suene de nuevo la próxima vez que se reciba una llamada.

Para activar o desactivar la notifi cación de llamada entrante:

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU seguida de ▲ o ▼ para seleccionar “[t-o F” (notifi cación de llamada entrante desactivada) o “[t-o n” (notifi cación de llamada entrante activada).

Esta función se utiliza para evitar transmitir en un canal que esté utilizando otra persona. Si está activada, sonará un pitido cuando presione el conmutador PTT y haya otra persona utilizando el mismo canal, y no podrá transmitir.

Para activar o desactivar la función BCL:

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU seguida de ▲ para seleccionar "bl-o-n" (BCL activado) o "bl-o-f (BCL desactivado).

TONO DE PITIDO

Cuando se pulsa una tecla, se emitirá un pitido.

Para activar o desactivar el tono de pitido:

1 Introduzca el modo de confi guración {página 24}.

3 Pulse la tecla MENU seguida de ▲ para seleccionar “bP-o n” (tono de pitido activado) o “bP-o f” (tono de pitido desactivado)..

TEMPORIZADOR DE REINICIO DE MODO

Esta función hace que el transceptor vuelva a la visualización de canal una vez transcurrido un espacio de tiempo prefi jado en el modo de menú o en el modo de lista de ID.

Para ajustar el temporizador de reinicio de modo:

1 Introduzca el modo de confi guración {página 24}.

2 Pulse la tecla ▲ o ▼ para seleccionar “ ”t

3 Pulse la tecla MENU seguida de ▲ o ▼ para seleccionar “r t-o f” (temporizador desactivado), “r t-10” (10 segundos), “r t-30 (30 segundos).

TONO DE ENCENDIDO SELECCIONABLE.

Puede confi gurar un sonido de tono durante el encendido entre uno de los 3 tipos.

Para establecer el tipo de tono de encendido:

1 Introduzca el modo de confi guración {página 24}.

Es posible que en algún momento desee restablecer los valores predeterminados del transceptor. (Los valores predeterminados aparecen en las páginas 24 y 25.)

1 Con el transceptor apagado, pulse prolongadamente la tecla ▲, ▼ y MON mientras lo enciende.

- “r E (reinicio) aparece en la pantalla.

2 Suelte las teclas ▲y MON.

- El mensaje de confi rmación “ Su(seguro) aparece en la pantalla.

3 Presione el conmutador PTT para reiniciar el transceptor.

- Pulse cualquier otra tecla para cancelar el reinicio.

Nota:

◆ Reinicio funcionará aunque el súper bloqueo esté activado.

GUÍA DE RESOLUCIÓN DE PROBLEMAS

Problema Solución
No se puede encender el transceptor.	Posiblemente la batería esté agotada.Recargue o cambie la batería.Es posible que la batería no esté instalada correctamente. Retire la batería y vuelva a instalarla.
La batería se agota al poco tiempo de cargarla.	La vida útil de la batería ha terminado.Cambie la batería por otra nueva.
No se puede hablar u oír a otros miembros del grupo.	Asegúrese de que utiliza la misma frecuencia y la misma confi guración QT/DQT que los demás miembros del grupo.Es posible que otros miembros del grupo estén utilizando la función de conversación privada. Active la función de conversación privada del transceptor.Es posible que algunos miembros del grupo estén demasiado lejos. Asegúrese de que se encuentra dentro del radio de acción de los otros transceptores.
Hay otras voces (además de las de los miembros del grupo) presentes en el canal.	Cambie los ajustes de QT/ DQT.Asegúrese de que todos los miembros del grupo cambien los ajustes en sus transceptores para que coincidan con el nuevo ajuste de QT/ DQT.
No puede realizar una selcall.	Compruebe y programe su ID de transceptor (Propio, Grupo, Todos).
No puede recibir llamadas salvo selcalls.No puede transmitir ni siquiera presionando el conmutador PTT.	La función de señales opcionales está ajustada en “FS (FleetSync)”. Cambie el ajuste a “oF (OFF)”.
El transceptor funciona mal sin motivo aparente.	Reinicie el transceptor como se indica en la página 46.

ESPECIFICACIONES

Potencia de salida RF	Alta 1,5 W
	Baja 500 mW
Potencia de salida de audio 100		mW
Estabilidad de la frecuencia ±2,5 ppm
Voltaje de servicio 3,7 V
Dimensiones (An x Al x Fn) (salientes no incluidos)		52 x 29,6 x 103,5 mm(2,05 x 1,17 x 4,07 pulgadas)
Peso (con KNB-46L) 155 g (5,5 oz)
