MODE D'EMPLOI KTCHR200 KENWOOD

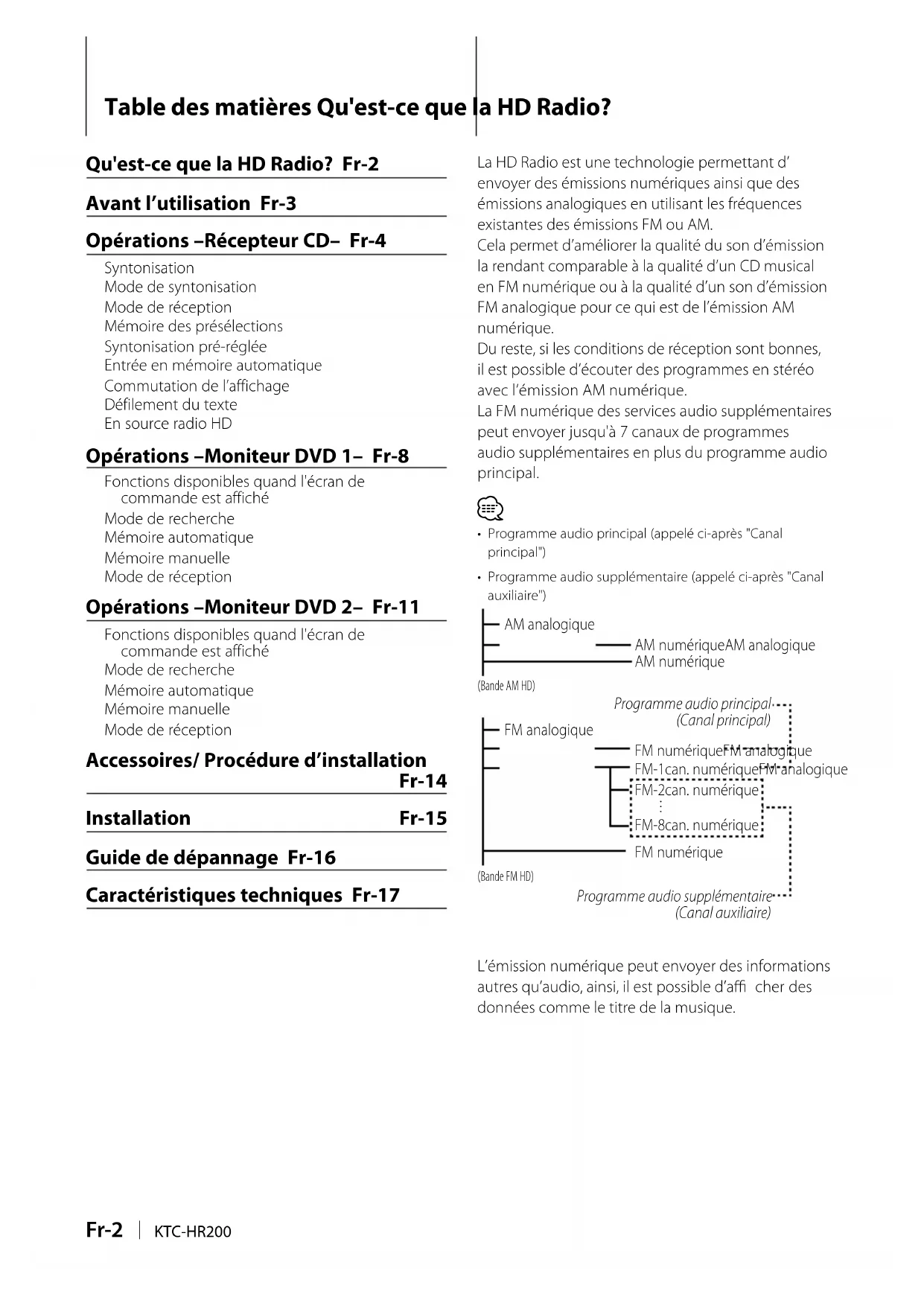

Table des matières Qu'est-ce que la HD Radio?

Qu'est-ce que la HD Radio? Fr-2

Avant l'utilisation Fr-3

Opérations – Récepteur CD- Fr-4

Syntonisation

Mode de syntonisation

Mode de réception

Mémoire des présélections

Syntonisation pré-réglée

Entrée en mémoire automatique

Commutation de l'affichage

Défilement du texte

En source radio HD

Opérations –Moniteur DVD 1– Fr-8

Fonctions disponibles quand l'écran de commande est affiché

Mode de recherche

Mémoire automatique

Mémoire manuelle

Mode de réception

Opérations –Moniteur DVD 2– Fr-11

Fonctions disponibles quand l'écran de commande est affiché

Mode de recherche

Mémoire automatique

Mémoire manuelle

Mode de réception

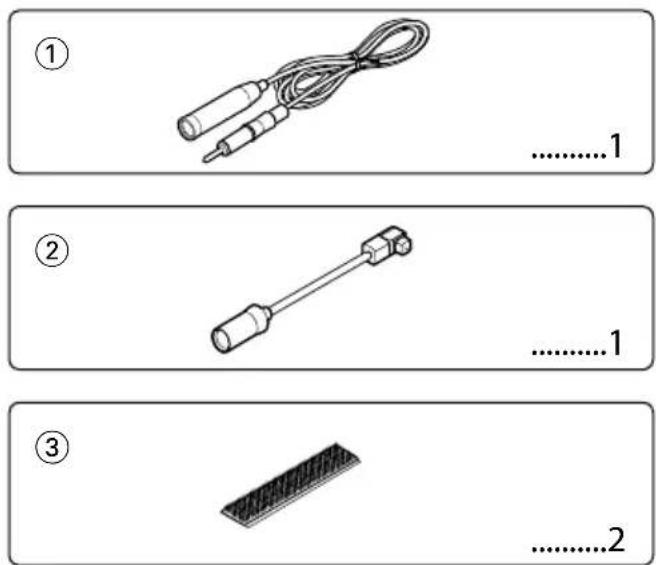

Accessoires/ Procédure d'installation

Fr-14

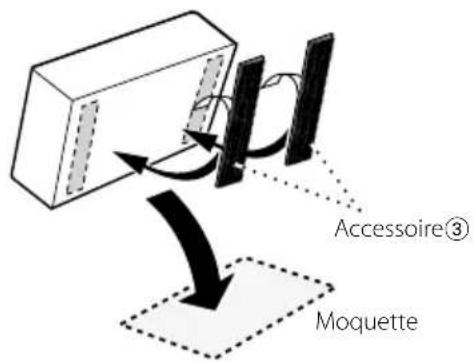

Installation

Fr-15

Guide de dépannage Fr-16

Caractéristiques techniques Fr-17

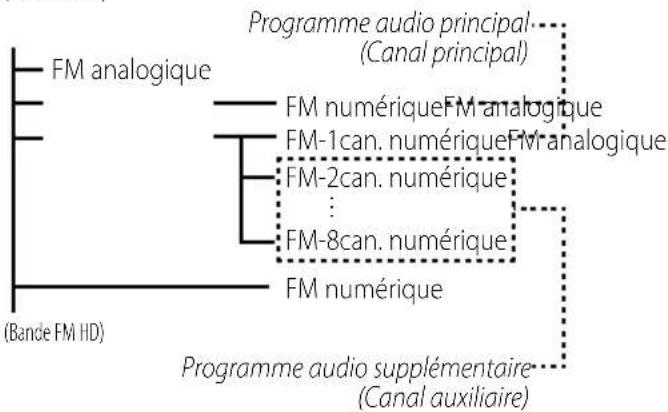

La HD Radio est une technologie permettant d'envoyer des émissions numériques ainsi que des émissions analogiques en utilisant les fréquences existantes des émissions FM ou AM.

Cela permet d'améliorer la qualité du son d'émission la rendant comparable à la qualité d'un CD musical en FM numérique ou à la qualité d'un son d'émission FM analogique pour ce qui est de l'émission AM numérique.

Du reste, si les conditions de réception sont bonnes, il est possible d'écouter des programmes en stéréo avec l'émission AM numérique.

La FM numérique des services audio supplémentaires peut envoyer jusqu'à 7 canaux de programmes audio supplémentaires en plus du programme audio principal.

• Programme audio principal (appelé ci-après "Canal principal")
• Programme audio supplémentaire (appelé ci-après "Canal auxiliaire")

AM analogique AM numériqueAM analogique AM numérique

(Bande AM HD)

L'émission numérique peut envoyer des informations autres qu'audio, ainsi, il est possible d'afficher des données comme le titre de la musique.

Avant l'utilisation

▲AVERTISSEMENT

Pour éviter toute blessure et/ou incendie, veuillez prendre les précautions suivantes :

- Pour éviter les court-circuits, ne jamais mettre ou laisser d'objets métalliques (comme une pièce de monnaie ou un outil en métal) à l'intérieur de l'appareil.

Nettoyage de l'appareil

Si le panneau avant de cet appareil est taché, essuyez-le avec un chiffon sec et doux, par exemple un chiffon au silicone.

Si le panneau avant est très taché, essuyez-le avec un chiffon imbibé d'un produit de nettoyage neutre et essuyez ensuite toute trace de ce produit.

Remarques

• Si vous rencontrez des problèmes pendant l'installation, consultez votre revendeur Kenwood.
• Les illustrations de l'affichage et du panneau apparaissant dans ce manuel sont des exemples utilisés pour expliquer avec plus de clarté comment les commandes sont utilisées. Il est donc possible que les illustrations d'affichage puissent être différentes de ce qui est réellement affiché sur l'appareil et aussi que certaines illustrations représentent des choses impossibles à réaliser en cours de fonctionnement.

Unités de commande pouvant être connectées

Pour connaître les modèles auxquels cette unité peut être connectée, veuillez consulter votre revendeur Kenwood.

Veuillez remarquer que les restrictions suivantes peuvent apparaître en fonction de l'unité de commande utilisée.

- La HD Radio ne peut pas être sélectionnée en tant que source double zone.

Comment utiliser l'unité

Les opérations de cette unité sont décrites dans le manuel d'instructions d'une unité de commande. Pour connaître les opérations qui n'y sont pas décrites, référez-vous à la section suivante.

• Récepteur CD : page Fr-4
• KVT-512, DDX512, DNX5120, DNX512EX : page Fr-8
• DDX812, DDX712, DNX8120, DNX7120 : page Fr-11

- Les modèles suivants sont des modèles à système multi-touches. Les opérations qui diffèrent de celles d'un modèle standard peuvent être décrites dans la section .

KDC-MP728, KDC-MP828, KDC-X789, KDC-X889

- L'affichage des majuscules et des minuscules peut être différent en fonction du modèle.

Opérations –Récepteur CD-

Syntonisation

Vous pouvez sélectionner la station.

1 Sélectionnez la source HD Radio

Appuyez sur la touche [SRC].

Sélectionnez l'affichage "HD Radio"/"HD RADIO".

2 Sélectionner la bande HD FM

Appuyez sur la touche [FM].

Chaque fois que l'on appuie sur la touche [FM] la gamme d'onde change parmi HF1, HF2 et HF3.

Sélectionner la bande HD AM

Appuyez sur la touche [AM].

3 Programme de syntonisation vers le haut ou vers le bas

Appuyez sur la touche [◀◀◀] ou [▶▶▶].

Si le canal auxiliaire est disponible en programme FM numérique lorsque est réglé sur Recherche auto ou Manuel, le canal peut être commuté.

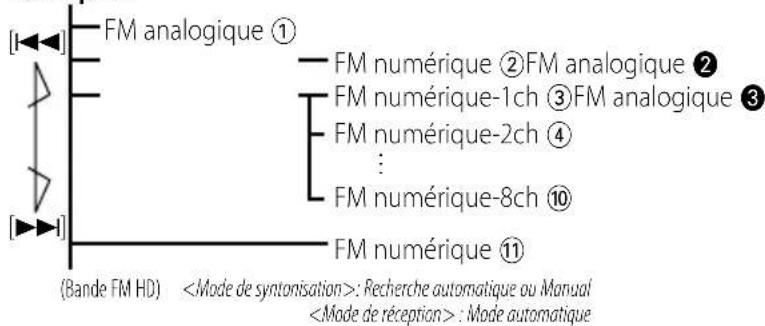

Exemple :

[◀◀] FM analogique ① FM numérique ②FM analogique ② FM numérique-1ch ③FM analogique ③ FM numérique-2ch ④ : FM numérique-8ch ⑩ [▶▶] FM numérique ⑪ (Bande FM HD) : Recherche automatique ou Manual : Mode automatique

• Pendant la réception de ①, syntonisez vers le haut : ②→③→④...
• Pendant la réception de ⑪, syntonisez vers le bas : ⑪→⑩...

- En utilisant le , les modes peuvent basculer sur la commutation automatique d'émission numérique, sur l'émission analogique uniquement ou sur l'émission numérique uniquement.

- Lorsque "Digital" a été réglé avec le , le temps de recherche sera plus long afin de vérifier si la transmission est une émission numérique.

- La réception de l'émission numérique prendra quelques secondes après sélection de la fréquence.

- Lorsqu'on appuie sur la touche de syntonisation vers le haut, elle commutera sur la prochaine fréquence si elle est commutée avant de recevoir l'émission numérique.

(2→3)

- Lorsqu'on la touche de syntonisation vers le bas, la réception se fera en émission analogique si aucune émission numérique n'a été reçue auparavant. (11→3)

• Lorsque le est réglé sur "Manual", la fréquence sera commutée en appuyant sur les touches [◀◀◀] ou [▶▶▶].
• Certains modèle ont les affichages suivants lorsque le canal principal et le canal auxiliaire sont commutés.
• "Main"/"Primary"/"PRI": Lorsqu'on commute sur le canal principal
• "Sub"/"Secondary"/"SEC": Lorsqu'on commute sur le canal auxiliaire

Mode de syntonisation

Vous pouvez définir le mode de syntonisation.

Appuyez sur la touche [AUTO].

Chaque fois que l'on appuie sur la touche, le mode de syntonisation change de la manière suivante.

Mode de réception

Vous pouvez régler le mode de réception.

1 Sélectionnez le mode menu en utilisant l'unité de commande. Sélectionnez l'élément du menu.

Sélectionnez l'affichage "Receive Mode"/"HDR mode".

2 Ouvrir le mode de réception

Appuyez sur la touche de réglage des éléments de menu dans l'unité de commande pendant au moins 1 seconde.

3 Régler le mode de réception

Activez le réglage des éléments de menu.

Chaque fois que la touche est enfoncée, le mode de réception commute comme indiqué ci-dessous.

Mode de réception Affichage Opération

Mode automatique "Auto" Sélectionne automatiquementl'émission analogique lorsqu'il n'ya pas d'émission numérique.

Numérique "Digital" Émissions numériquesuniquement.

Analogique "Analog" Émissions analogiquesuniquement.

4 Sortir du mode de réception

Appuyez sur la touche [MENU].

5 Sortir du mode menu

Mémoire des présélections

Mettre la fréquence et le canal en mémoire.

1 Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

2 Sélectionnez la fréquence à mettre en mémoire

Appuyez sur la touche [◀◀◀] ou [▶▶▶].

3 Mettez la fréquence et le canal en mémoire.

Appuyez sur la touche souhaitée [1] — [6] pendant au moins 2 secondes.

L'affichage du numéro pré-réglé clignote une fois. Sur chaque bande, 1 station peut être mise en mémoire sur chaque touche [1] — [6].

Syntonisation pré-réglée

Rappel de la fréquence et du canal mémorisés.

1 Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

2 Rappelez la fréquence et le canal

Appuyez sur la touche souhaitée [1] — [6].

• "Linking" s'affichera pendant quelques secondes avant que la réception se fasse.
• Si le canal secondaire n'est pas disponible, c'est le canal principal qui sera reçu.
• Lorsque le (page Fr-5) est réglé sur Numérique ou Analogique, la réception ne peut se faire si le réglage est différent de la présélection.

Opérations –Récepteur CD-

Entrée en mémoire automatique

Mettre automatiquement en mémoire les stations dont la réception est bonne.

1 Sélectionnez la bande pour l'entrée en mémoire automatique Appuyez sur la touche [FM] ou [AM].

2 Ouvrez le mode entrée en mémoire automatique Appuyez sur la touche [AME] pendant au moins 2 secondes.

Enregistrez en mémoire les six stations ayant la meilleure réception puis quittez le mode Entrée en mémoire automatique.

- Le canal auxiliaire de la FM numérique ne peut pas être enregistré.

Commutation de l'affichage

Lorsque vous écoutez la HD Radio, vous pouvez commuter les informations d'affichage comme ceci:

Pour le fonctionnement, voir la page / / du manuel d'utilisation de l'unité de commande.

- Il se peut que ce qui est affiché dépende en partie l'unité de commande à connecter.

Mode HD Radio

Information Affichage

Titre du morceau/Nom de l'artiste/Nom de "Title"/"TITLE" l'album/Genre/Nom détaillé de la station (128)

Fréquence de réception "Frequency"/ "FREQ"

Le nombre entre parenthèses indique le nombre maximum de caractères affichés.

Lorsqu'une station en cours de réception n'envoie pas d'informations de texte, c'est la fréquence qui est affichée.

Pendant la réception d'une émission FM numérique, le nom de la station ou le titre de la chanson s'affiche comme suit.

— ①AM numérique "(Nom de station) HD" "(Titre du morceau/ Nom de l'artiste /...)"
①FM numérique "(Nom de station) HD" "(Titre du morceau/ Nom de l'artiste /...)"

②FM-1 numérique "(Nom de station) HD1" "(Titre du morceau/ Nom de l'artiste /...)" ③FM-2 numérique "(Nom de station) HD2" (:"(Titre du morceau/ Nom de l'artiste /...)"

• ①: Lorsque le canal principal est reçu
• ②: Le canal secondaire est disponible dans le cana principal qui est reçu.
• ③: Lorsque le canal secondaire est reçu
- Lors de l'écoute en son analogique, l'affichage "HD" commute sur "FM" ou "AM".

• En mode HD Radio, l'affichage du nom de station ou du titre de chanson devrait être configuré. L'information de canal ne peut être affichée dans l'affichage de fréquence.
• Bien que certains modèles possèdent deux lignes ou plus dans l'affichage, vous ne pouvez pas afficher les mêmes informations à la fois dans la Partie supérieure et la Partie inférieure.

- Sur l'unité de commande avec indicateur P/S, l'indicateur sera activé ou désactivé comme indiqué ci-dessous.

• ①: l'indicateur M/S, P/S est allumé.
• ②: l'indicateur M/S, P/S est éteint.
• ③: l'indicateur M/S, P/S clignote.

Défilement du texte

Fait défiler le titre.

Pour le fonctionnement, voir les éléments CD de dans le manuel d'utilisation de votre unité de commande.

Fonction de commande à distance

En source radio HD

Touche [FM]

Sélectionner la bande HD FM.

Chaque fois que l'on appuie sur la touche [FM] la gamme d'onde change parmi HF1, HF2 et HF3.

Touche [AM]

Sélectionner la bande HD AM.

Touches [|◀◀] / [▶▶]

Programme de syntonisation vers le haut ou vers le bas.

Touches [0] — [9]

Appuyez sur les touches [1] — [6] pour rappeler des stations pré-réglées.

Opérations –Moniteur DVD 1–

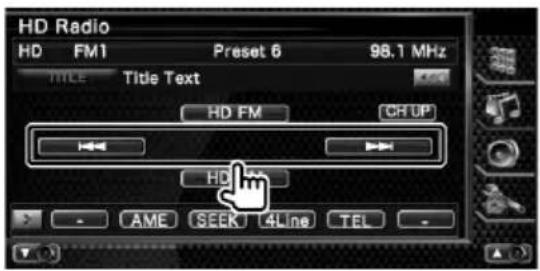

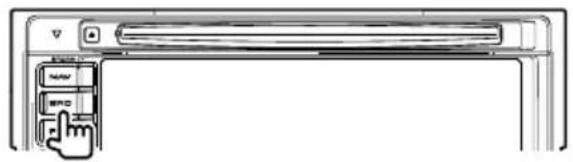

Fonctions disponibles quand l'écran de commande est affiché

Passe à l'écran de commande de source permettant d'utiliser diverses fonctions.

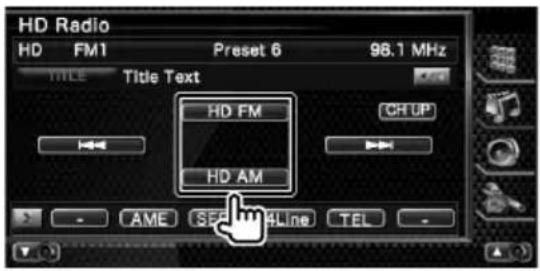

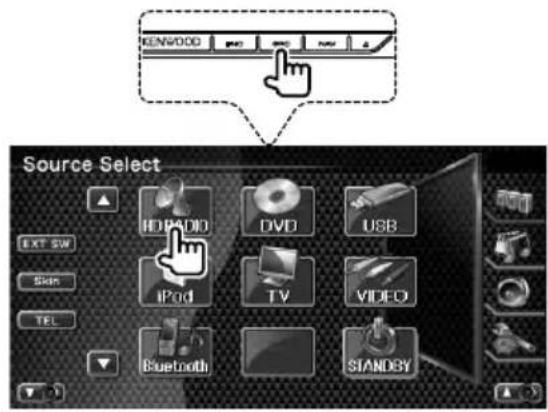

Bouton [HD Radio] sur l'écran "Source Select"

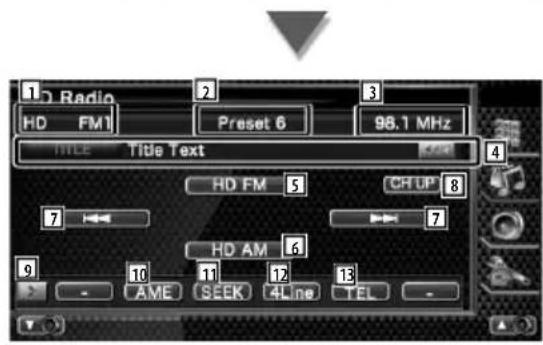

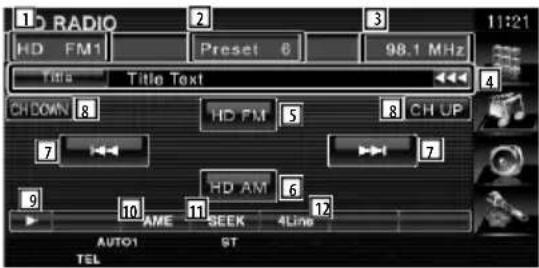

1 Radio HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN 8 HD FM 5 8 CH UP 7 HD AM 6 9 AME SEEK 4Line AUTO1 ST TEL

1 Affichage de la bande
2 Numéro de préréglage
3 Affichage de la fréquence
4 Affiche l'information relative au morceau en cours de reproduction.
Fait passer l'affichage de la Lettre d'appel (8), du nom de station (56), titre du morceau (60), nom de l'artiste (60), nom de l'album (60) au nom du genre (8).
Le nombre entre parenthèses indique le nombre maximum de caractères affichés.
5 Passe à la bande FM1/2/3 HD.
6 Passe à la bande AM HD.
7 Syntonise une station de radio.
Utilise le (page Fr-9) pour changer la fréquence.
8 Change de canal.
9 Change l'affichage des boutons.

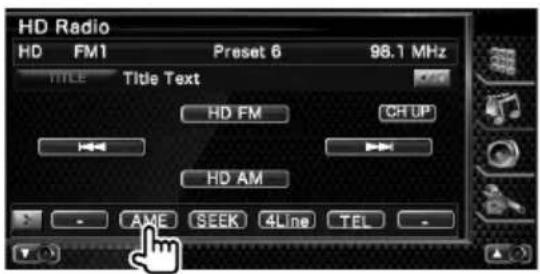

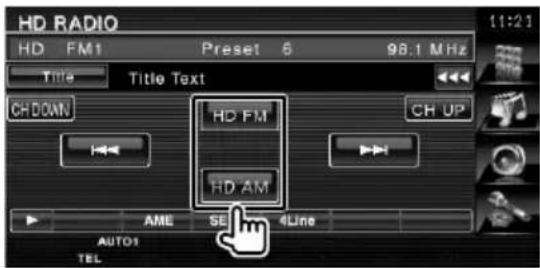

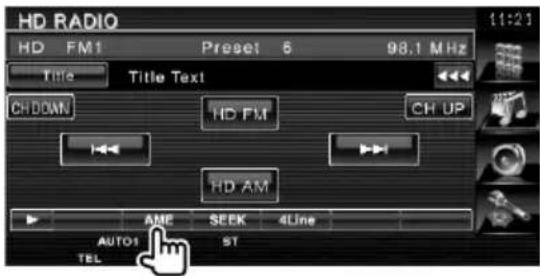

10 Sélectionne le mode de mémoire automatique.
Reportez-vous à la section (page Fr-9)

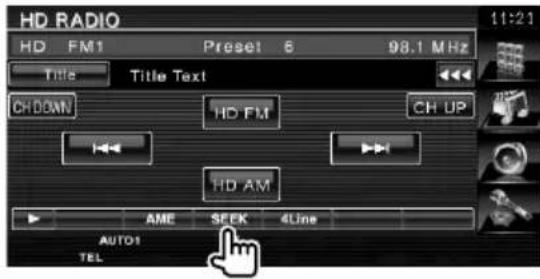

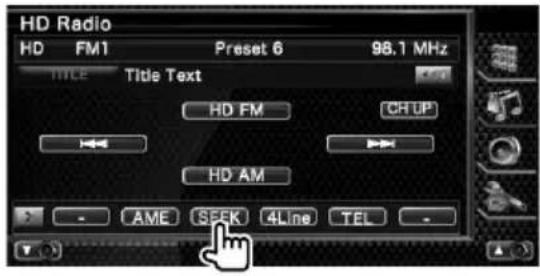

11 Passe au mode de recherche.
Reportez-vous à la section <Mode de

recherche> (page Fr-9)

12 Change le nombre de lignes affichées dans l'affichage d'information.

P1 P2 P3 P4 P5 P6 AUTO1 S1 TEL

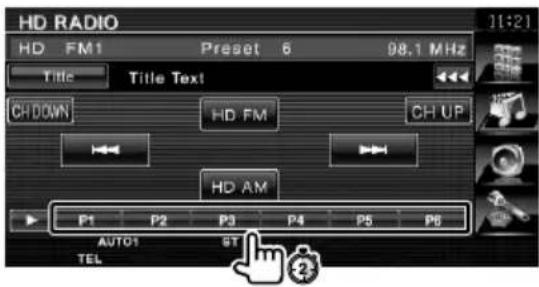

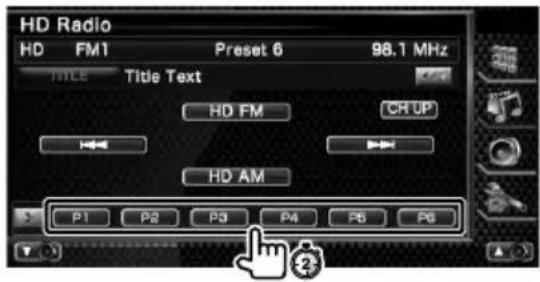

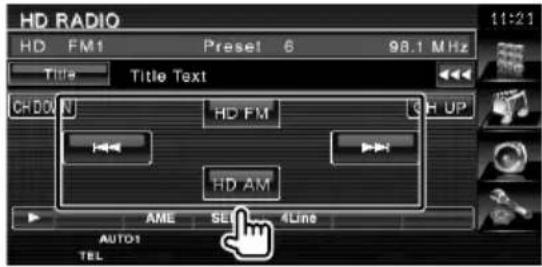

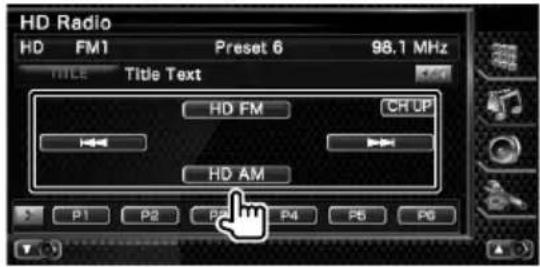

13 Sélectionne le canal en mémoire.

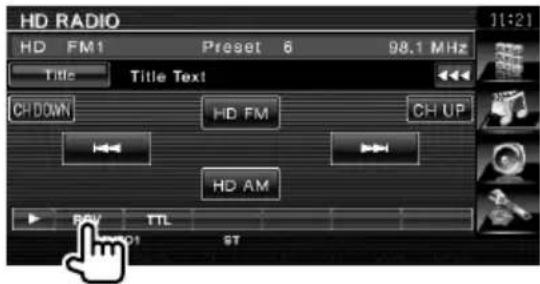

14 RCV TTL AUTO ST TEL

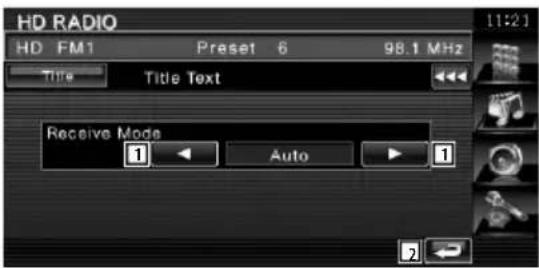

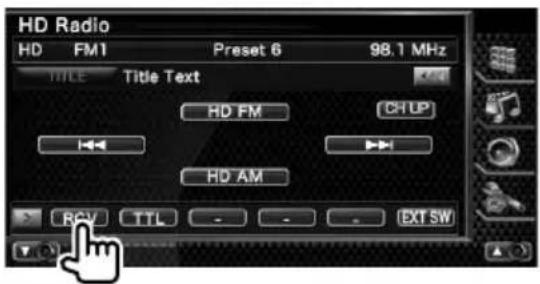

14 Le Mode de réception change dans l'ordre suivant.

Reportez-vous à la section (page Fr-10)

15 Affiche les informations concernant la musique reçue.

Mode de recherche

Règle un mode de sélection de station de radio.

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM AME SEEK 4Line AUTO1 TEL

Chaque fois que la touche est enfoncée, le mode bascule dans l'ordre suivant.

Affichage Réglage

"AUTO1" Syntonise automatiquement sur une station offrant une bonne réception.

"AUTO2" Syntonise les stations en mémoire les unes après les autres.

"MANU" Commute sur la fréquence suivante manuellement.

Mémoire automatique

Enregistre automatiquement en mémoire les stations offrant une bonne réception.

1 Sélectionnez une bande que vous souhaitez stocker en mémoire

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM AME SEL Line AUTO1 TEL

2 Sélectionnez le mode de mémoire automatique.

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM AME SEEK 4Line AUTO1 ST TEL

3 Démarrez la mise en mémoire automatique

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP AME SECK 4Line AUTO1 ST TEL

Enregistrez en mémoire les six stations ayant la meilleure réception puis quittez le mode Entrée en mémoire automatique.

Opérations –Moniteur DVD 1–

Mémoire manuelle

Enregistre en mémoire la station de radio en cours de réception.

1 Sélectionnez une station que vous souhaitez stocker en mémoire

HD RADIO HD FM1 Preset 6 98.1 MHz Time Title Text CHDOWN HD FM H UP HD AM AME SEL 4Line AUTO1 TEL

2 Stockez en mémoire

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM P1 P2 P3 P4 P5 P6 AUTO1 ST TEL

Continuez de toucher jusqu'à ce que les numéros de mémoire apparaissent.

Mode de réception

Permet de définir le mode de réception des émissions radio.

1 Affichez l'écran du mode de réception

HD RADIO HD FM1 Preset 6 98.1 MHz Title Title Text CH DOWN HD FM CH UP HD AM MOV TTL ST

2 Sélectionnez le mode de réception

1 Le Mode de réception change dans l'ordre suivant.

Auto : Sélectionne automatiquement l'émission analogique lorsqu'il n'y a pas d'émission numérique.

Digital : Émissions numériques uniquement.

Analog : Émissions analogiques uniquement.

2 Retourne à l'écran de commande HD Radio.

Opérations –Moniteur DVD 2-

Fonctions disponibles quand l'écran de commande est affiché

Passe à l'écran de commande de source permettant d'utiliser diverses fonctions.

KENWOOD File Edit View Source Select HOPRQID DVD USB iPod TV VIDEO Bluetooth STANDEY

1 Radio 2 3 HD FM1 Preset 6 98.1 MHz TITLE Title Text 4 HD FM 5 CHUP 8 7 HD AM 6 9 10 11 12 13 AME SEEK 4Line TEL -

1 Affichage de la bande
2 Numéro de préréglage
3 Affichage de la fréquence
4 Affichage d'informations sur la station de radio.

Sélectionne la lettre d'appel (8), titre (32), artiste (32), album (32), genre(8), ou nom de station(32).

Le nombre entre parenthèses indique le nombre maximum de caractères affichés.

5 Passe à la bande FM1/2/3 HD.

6 Passe à la bande AM HD.

7 Syntonise une station de radio.

Utilise le (page Fr-12) pour changer la fréquence.

8 Change de canal.

9 Change l'affichage des boutons.

10 Sélectionne le mode de mémoire automatique.

(Reportez-vous à la page Fr-12 pour la )

11 Passe au mode de recherche.

(Reportez-vous à la page Fr-12 pour le )

12 Change le nombre de lignes affichées dans

l'affichage d'information.

13 Affiche l'écran Mains libres.

P1 P2 P3 P4 P5 P6 4

14 Quand les boutons P1 à P6

apparaissent, vous pouvez rappeler les stations mémorisées.

Pour la mémorisation des stations émettrices, reportez-vous à la section

(page Fr-12) ou (page Fr-13).

15 Le Mode de réception change dans l'ordre suivant.

Reportez-vous à la section (page Fr-13).

16 Affiche les informations concernant la musique reçue.

17 Affiche l'écran de commande du dispositif externe. Reportez-vous à la section (Manuel d'instructions de l'unité de commande).

Opérations –Moniteur DVD 2-

Mode de recherche

Règle un mode de sélection de station de radio.

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CHUP HD AM AME SEEK 4Line TEL

Chaque fois que la touche est enfoncée, le mode bascule dans l'ordre suivant.

Affichage Réglage

"AUTO1" Syntonise automatiquement sur une station offrant une bonne réception.

"AUTO2" Syntonise les stations en mémoire les unes après les autres.

"MANU" Commute sur la fréquence suivante manuellement.

Mémoire automatique

Enregistre automatiquement en mémoire les stations offrant une bonne réception.

1 Sélectionnez une bande que vous souhaitez stocker en mémoire

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CHUP HD AM AME SFRM LINE TEL

2 Sélectionnez le mode de mémoire automatique

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CH UP HD AM AME SEEK 4Line TEL

3 Démarrez la mise en mémoire automatique

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CH UP HD AME SEEK 4Line TEL

Enregistrez en mémoire les six stations ayant la meilleure réception puis quittez le mode Entrée en mémoire automatique.

Mémoire manuelle

Enregistre en mémoire la station de radio en cours de réception.

1 Sélectionnez une station que vous souhaitez stocker en mémoire

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CH UP HD AM P1 P2 P3 P4 P5 P6

2 Stockez en mémoire

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CR UP HD AM P1 P2 P3 P4 P5 P6

Continuez de toucher jusqu'à ce que les numéros de mémoire apparaissent.

Mode de réception

Permet de définir le mode de réception des émissions radio.

1 Affichez l'écran du mode de réception

HD Radio HD FM1 Preset 6 98.1 MHz TITLE Title Text HD FM CHUP HD AM RCV TTL - - EXT SW

2 Sélectionnez le mode de réception

1 Le Mode de réception change dans l'ordre suivant.

Auto : Sélectionne automatiquement l'émission analogique lorsqu'il n'y a pas d'émission numérique.

Digital : Émissions numériques uniquement.

Analog : Émissions analogiques uniquement.

2 Retourne à l'écran de commande HD Radio.

Accessoires/ Procédure d'installation

Accessoires

① ............1 ② ............1 ③ ............2

Procédure d'installation

1. Pour éviter les courts-circuits, retirez la clef de contact et déconnectez la borne ⊖ de la batterie.
2. Installez l'antenne FM/AM et connectez le fil de l'antenne au tuner de la HD Radio.
3. Connectez le tuner HD Radio et l'unité de commande en utilisant le câble de connexion fourni.
4. Effectuez correctement la connexion des câbles de sortie et d'entrée de chaque appareil.
5. Installez l'appareil dans votre voiture.
6. Reconnectez la borne ⊖ de la batterie.
7. Appuyez sur la touche de réinitialisation de l'unité de commande.

• Le montage et le câblage de ce produit nécessite des compétences et de l'expérience. Pour des raisons de sécurité, laissez un professionnel effectuer le travail de montage et de câblage.
• N'installez pas l'appareil dans un endroit exposé directement à la lumière du soleil, à une chaleur excessive ou à l'humidité. Évitez également les endroits trop poussiéreux ou exposés aux éclaboussures.
• N'utilisez pas vos propres vis. N'utilisez que les vis fournies. L'utilisation de vis incorrectes pourrait endommager l'appareil.
• Après avoir installé l'appareil, vérifiez si les lampes de frein, les indicateurs, les clignotants, etc. de la voiture fonctionnent correctement.

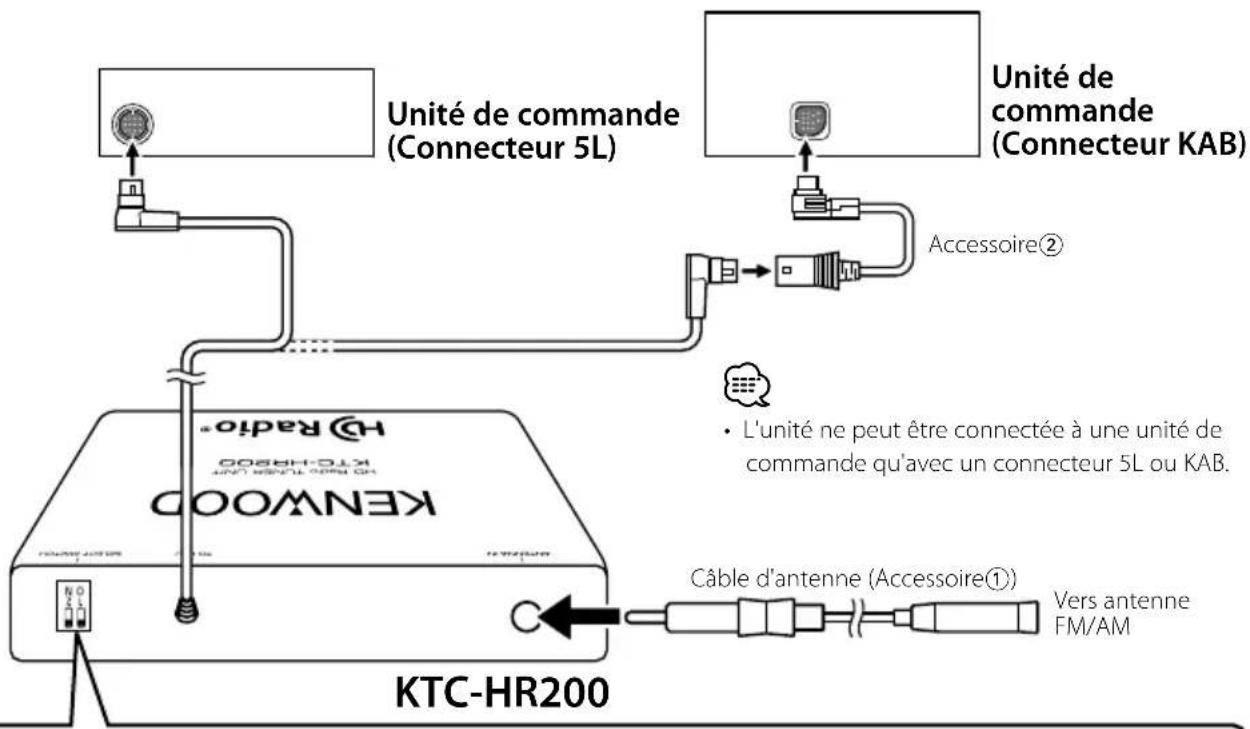

Connexion des câbles aux bornes

SELECT SWITCH

N O ↓ 2 1 KAB ↑ ↓ 5L

Réglez le commutateur "SELECT SWITCH" 1 en fonction du type de connecteur de l'unité de commande utilisée. Lors de la connexion à l'unité de commande avec un connecteur 5L, réglez ce commutateur vers le bas et réglez-le vers le haut (ON) lors de l'utilisation d'un connecteur KAB.

• Gardez le commutateur "SELECT SWITCH" 2 vers le bas. Si vous réglez le commutateur vers le haut (ON), l'unité ne fonctionne pas normalement.
• Unités disposant d'un connecteur KAB KVT-512, DDX512, DNX5120, DNX512EX, DDX812, DDX712, DNX8120, DNX7120 (Au moins d'avril 2008)

Installation

Accessoire③ Moquette

Retirez la protection des bandes velcro (Accessoire③) et fixez-les en bas de l'unité. Installez l'unité de commutation sur le tapis.

- N'installez pas l'unité à proximité du tableau de bord, de la plage arrière ou d'autres composants importants. Cela pourrait occasionner une blessure ou un accident si l'appareil devait se détacher à cause d'un choc, et heurter une personne ou un élément important.

- Ne collez pas la bande velcro sur le numéro de série.

Guide de dépannage

Ce qui peut apparaître comme un mauvais fonctionnement de votre appareil n'est peut être que le résultat d'une mauvaise opération ou d'une mauvaise connexion. Avant d'appeler un centre de service, vérifiez d'abord dans le tableau suivant les problèmes possibles.

? Le mode HD Radio ne peut pas être sélectionné.

√ Le câble de connexion n'est pas raccordé.
Utilisez le câble de connexion pour raccorder l'unité de commande au syntoniseur HD Radio.

? Rien ne se passe lorsqu'on appuie sur les touches.

√ Le microprocesseur dans l'appareil ne fonctionne pas correctement.
Appuyez sur la touche de réinitialisation de l'unité de commande.

? On n'entend aucun son ou le volume est faible.

Les câbles d'entrée/sortie ou le faisceau de câbles sont connectés incorrectement.

Reconnectez les câbles d'entrée/sortie et/ou le faisceau de câbles correctement. Voir la section sur la .

√ La station d'émission pré-réglée ne transmet pas dans le mode sélectionné au moyen du . Régler le sur "Auto".

√ L'unité commute trop souvent entre la réception numérique et la réception analogique.

Si les conditions de réception sont mauvaises, le doit être réglé sur "Analog".

En mode d'émission AM numérique, le mode de réception change trop fréquemment entre stéréo et monaural.

Les conditions de réception sont mauvaises ou instables. Le mode stéréo est choisi lorsque les conditions de réception sont bonnes. Le mode bascule ensuite sur monaural lorsque les conditions de réception se dégradent.

√ Le mode source a été changé ou bien l'interrupteur d'alimentation a été activé.

Les signaux monauraux sont reçus plusieurs secondes après la mise sous tension ou après le réglage FM de la Radio HD.

? La réception de la radio est mauvaise.

√ L'antenne de la voiture n'est pas sortie.

Sortez l'antenne complètement.

√ Le câble de commande de l'antenne n'est pas connecté.

Connectez le câble correctement en vous référant à la section .

? Le tuner ne peut pas être utilisé par le Système double zone.

√ La source de Radio HD ne peut pas être sélectionnée par le Système double zone.

Une source interne autre que tuner a été sélectionnée.

Les messages ci-dessous indiquent l'état de votre système.

Linking : Bien que le canal auxiliaire ait été sélectionné, il est en sous-lecture ou n'a pas été reçu.

HD# Off/ #CH Off/ OFF:

- Le canal auxiliaire sélectionné ne peut être utilisé.

- Le est réglé sur "Analog"; par conséquent, le canal ne peut pas être utilisé.

Réglez le (page Fr-5/10/13) sur "Auto" ou "Digital".

- En mode HD Radio, l'affichage du nom de station ou du titre de chanson devrait être configuré. L'information de canal ne peut être affichée dans l'affichage de fréquence. (page Fr-6/8/11)

Caractéristiques techniques

Section tuner FM analogique

Bandes de fréquences (par pas de 200 kHz) : 87,5 MHz - 107,9 MHz

Sensibilité utilisable (S/N: 30 dB) : 11,2 dBf (1,0 μV/75 Ω)

Sélectivité (±400 kHz) : 65 dB

Sensibilité silencieuse (S/N: 50 dB) : 16,3 dBf (1,8 μV/75 Ω)

Réponse en fréquence : 40 Hz - 15 kHz

Séparation stéréo (1 kHz) : 40 dB

Section tuner FM numérique

Bandes de fréquences (par pas de 200 kHz) : 87,5 MHz - 107,9 MHz

Réponse en fréquence : 20 Hz – 20 kHz

Section tuner AM analogique

Bandes de fréquences (par pas de 10 kHz) : 530 kHz - 1710 kHz

Sensibilité utile (S/N: 20dB) : 20 μV

Section tuner AM numérique

Bandes de fréquences (par pas de 10 kHz) : 530 kHz - 1710 kHz

Réponse en fréquence : 30 Hz – 15 kHz

Généralités

Tension de fonctionnement : 14,4 V (11 - 16 V admissible)

Courant absorbé : 500 mA

Milieu de fonctionnement : 0 °C - +40 °C

Taille d'installation (L x H x P) : 164 × 34 × 109 mm 6-1/2 × 1-3/8 × 4-5/16 pouce

Poids : 1,2 lbs (520 g)

Les spécifications sont sujettes à changements sans notification.

: 87,5 MHz - 107,9 MHz

: 87,5 MHz - 107,9 MHz

: 14,4 V (11 - 16 V admisibles)

Consumo

: 500 mA

Technologie HD Radio™ fabriquée sous licence de iBiquity

Digital Corp. U.S. et de brevets étranges. HD Radio™ et le logo HD Radio sont des marques déposées de iBiquity Digital Corp.

KENWOOD
