Dolphin PS40 - Robot aspirador MAYTRONICS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador robot para piscina
Marca	Maytronics
Modelo	Dolphin PS40
Dimensiones (L x A x A)	44 x 40 x 25 cm
Peso	8 kg
Tipo de alimentación	Bloque de alimentación digital con cable flotante
Tensión de entrada	100-250 VAC, 50-60 Hz
Potencia	180 W
Tensión de salida	<30 VDC
Índice de protección del bloque de alimentación	IP54
Índice de protección del motor	IP68
Profundidad mínima de agua	0,8 m
Profundidad máxima de agua	5 m
Temperatura de agua recomendada	6 a 34 °C
pH recomendado	7,0 - 7,8
Cloro máximo	4 ppm
Funciones principales	Limpieza automática del fondo, las paredes y la línea de agua; cepillado activo; filtración fina
Sistema de filtración	Cartuchos filtrantes (4x estándar, 4x ultrafino opcional)
Cepillos incluidos	Cepillo combinado, cepillo PVC, Wonder Cepillo (según versión)
Longitud del cable flotante	No especificada (adaptada al tamaño de la piscina)
Mantenimiento habitual	Limpieza regular de los cartuchos filtrantes; verificación del impulsor
Almacenamiento fuera de temporada	Vaciar el agua, limpiar los filtros, guardar en el carrito a la sombra y sin heladas
Seguridad	Parada automática al final del ciclo; uso obligatorio de un interruptor diferencial; no entrar a la piscina durante el funcionamiento
Piezas de repuesto disponibles	Cartuchos filtrantes, cepillos, cable flotante, bloque de alimentación, kit impulsor

Preguntas frecuentes - Dolphin PS40 MAYTRONICS

¿Cómo instalar el robot por primera vez?

Desenrolle completamente el cable flotante y estírelo para evitar nudos. Ajuste el asa en diagonal y bloquéela. Coloque el bloque de alimentación a unos 3 m del borde de la piscina, en el centro de la longitud. Conecte el cable flotante al bloque de alimentación alineando la muesca, luego gire en sentido horario. Enchufe el bloque de alimentación a la red (posición OFF).

¿Cómo poner el robot en marcha?

Coloque el robot en la piscina y déjelo hundir hasta el fondo. Asegúrese de que el cable no esté atascado. Ponga el interruptor del bloque de alimentación en ON. El robot funciona automáticamente hasta el final del ciclo de limpieza.

¿Qué hacer si el robot no se desplaza?

Verifique que el bloque de alimentación esté correctamente enchufado y que la toma funcione (disyuntor no disparado). Apague el robot, espere 30 segundos y luego enciéndalo de nuevo. Desconecte la alimentación e inspeccione el impulsor para detectar un posible bloqueo.

¿Por qué el robot solo limpia una parte de la piscina?

Asegúrese de que el cable sea lo suficientemente largo para llegar a todos los rincones. Limpie los cartuchos filtrantes. Verifique que los cepillos no estén obstruidos o desgastados. Para el modelo Classic 9, ajuste el flotador del asa para mejorar la cobertura.

¿Cómo limpiar los cartuchos filtrantes?

Desconecte la alimentación. Abra las tapas de los filtros de cada lado y retire los cartuchos. Abra las fijaciones y saque los filtros. Límpielos con una manguera de jardín. Para el montaje, inserte las patas de posicionamiento en las ranuras, cierre las fijaciones y vuelva a colocar todo.

El robot flota en lugar de quedarse en el fondo, ¿qué hacer?

El robot puede contener aire. Intente presionar los cepillos (si contienen esponjas) para que absorban agua si están secos. Asegúrese de que el robot esté bien sumergido y déjelo hundir.

¿Cómo mantener el impulsor?

Desconecte la alimentación. Desmonte la tapa del impulsor con un destornillador Phillips. Limpie los residuos alrededor de la carcasa y vuelva a montar la tapa.

¿Puedo usar el robot con una piscina de cloro o sal?

Sí, el robot es adecuado para piscinas tratadas con cloro (máx. 4 ppm) o sal (NaCl máx. 5000 ppm). Respete las condiciones de agua recomendadas: pH 7,0-7,8, temperatura 6-34°C.

¿Cómo guardar el robot al final de la temporada?

Vacíe toda el agua del robot. Limpie cuidadosamente los cartuchos filtrantes y vuelva a colocarlos. Enrolle el cable sin nudos. Guarde el robot verticalmente en su carrito, a la sombra, alejado de la lluvia y las heladas, a una temperatura entre 5 y 45 °C.

¿Qué hacer si el cable se enreda?

Para eliminar los nudos, estire completamente el cable y déjelo al sol durante al menos un día. Limpie también los cartuchos filtrantes.

MANUAL DE USUARIO Dolphin PS40 MAYTRONICS

Instrucciones de uso.....p.31

DE

Instrucciones de uso

Indices

1. INTRODUCCION 32
2. ESPECIFICACIONES 32
3. ADVERTENCIAS Y PRECAUCIONES 32

3.1. Advertencias 32
3.2. Precauciones 32

1. PIEZAS DEL LIMPIADOR DE PISCINAS 33
   5.USO DEL LIMPIADOR DE PISCINAS 34

5.1.Preparación 34
5.1.1.Ajuste del angulo de la manija 34
5.2. Inversión del limpiador en la piscina 35
5.3. Extracción del limpiador de la piscina 36

1. MANTENIMIENTO DE RUTINA 37

6.1. Limpieza de los cartuchos del filtro 37
6.2.Desmontar y limpiar el impulsor 38

1. ALMACENAMIENTO FUERA DE TEMPORADA 39
2. RESOLUCION DE PROBLEMAS 40

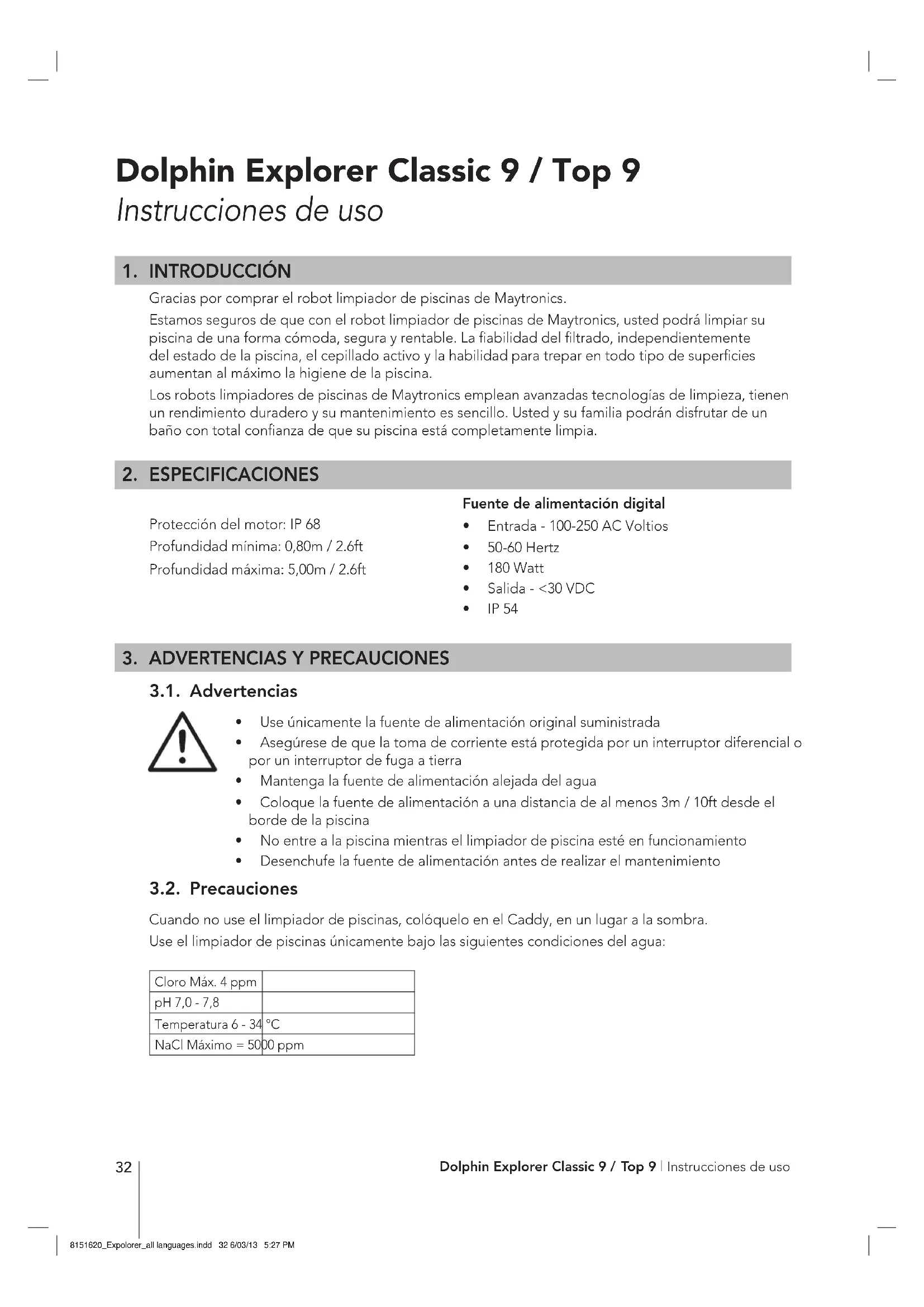

Dolphin Explorer Classic 9 / Top 9

Instrucciones de uso

1. INTRODUCION

Gracias por comprar el robot limpiador de piscinas de Maytronics.

Estamos seguros de que con el robot limpiador de piscinas de Maytronics, usted podrá limpar su piscina de una forma cómoda, segura y rentable. La fiabilidad del filtrado, independiente del estado de la piscina, el cepillado activo y la habilidad para trepar en todo tipo de superficiesurrentan al mayoro la higiene de la piscina.

Los robots limpiadores de piscinas de Maytronics employan avanzadas technologías de limpieza, tener un rendimiento duradero y su mantenimiento es;sencillo. Usted y su familia podran disfurar de un bano con total confianza de que su piscina está Completely limpia.

2. ESPECIFICACIONES

Protection del motor: IP 68

Profundidad minima: 0,80m / 2.6ft

Profundidad maxima: 5,00m / 2.6ft

Fuente de alimentacion digital

• Entrada - 100-250 AC Voltios
  50-60 Hertz
  180 Watt
  Salida - <30 VDC
  IP54

3. ADVERTENCIAS Y PRECAUCIONES

3.1. Advertencias

• Use únicamente la fuente de alimentación original suministrada
• Asegürese de que la toma de corriente está protegida por un interruptor diferencial o por un interruptor de fuga a tierra
• Mantenga la fuente de alimentación alejada del agua
• Coloque la fuente de alimentacion a una distancia de al menos 3m / 10ft desde el borde de la piscina
• No entre a la piscina cuando el limpiador de piscina está en funciona bajo.
  Desenchufe la fuente de alimentacion antes de realizar el mantenimiento

3.2. Precauciones

Cuando no use el limpiador de piscinas, colóquelo en el Caddy, en un lugar a la sombra.

Use el limpiador de piscinas únicamente bajo las siguientes conditiones del agua:

Cloro Max. 4 ppm
pH 7,0 - 7,8
Temperatura 6 - 34	°C
NaCl Maximo = 500 ppm

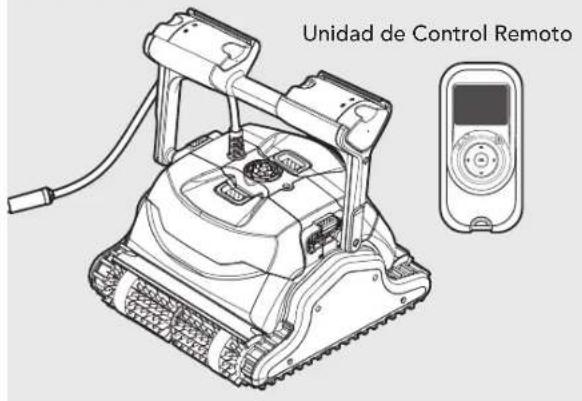

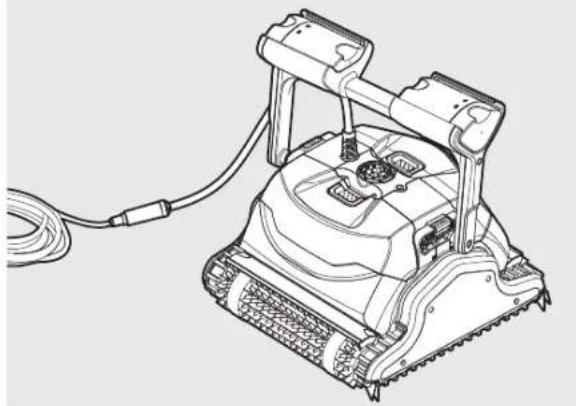

4. PIEzAS DEL LIMPIADOR DE PISCINAS

Dolphin Explorer Classic 9

Dolphin Explorer Top 9

Cepillos
Cepillo combinado

Cepillo que escalada todas las superficies,ideal para la mayora de las piscinas.

Cepillos facionales

Cepillo Wonder

Cepillo de PVC

para hormigón, PVC, fibra de vidrio y revestimientos.

Cepillo que escalalasidas superficies,idealpara lamayorafade las piscinas.

Cepillos-optionales

Cepillo Wonder

Cepillo de PVC

para hormigón, PVC, fibra de vidrio y revestimientos.

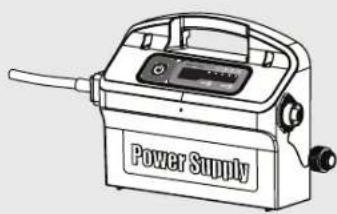

- Unidad de fuente de alimentación

Filtración
Cartuchos con filtrode red (X4)

Filtro ultra fino (X4)
(optional)

5. USO DEL LIMPIADOR DE PISCINAS

El limpiador de piscinas es muy fácil de usar. Simplemente debe sumergirlo en la piscina y asegurarde que se enquirytra correctamente colocado en el fondo de la misma. Enciendalo ycede que hagael trabajo.

5.1. Preparación

Antes de usar el limpiador de piscinas por primera vez, siga los pasos que se indicate a continuacion:

Desenrolle el cable y estirelo completeness de modo que no quede retorcido.

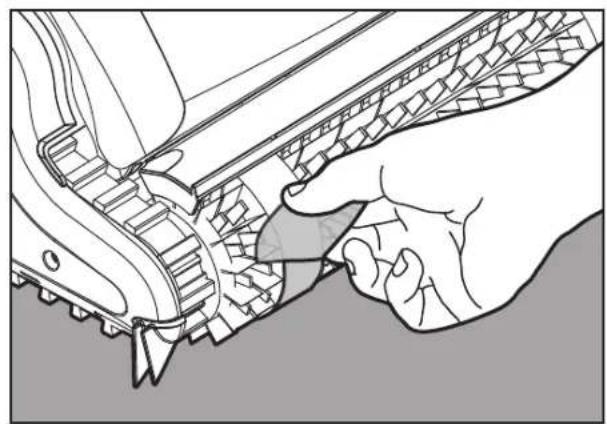

Algunos modelos seentaegan con coberturas de plastico en los cepillos.
Extragalas antes de usar la unidad.

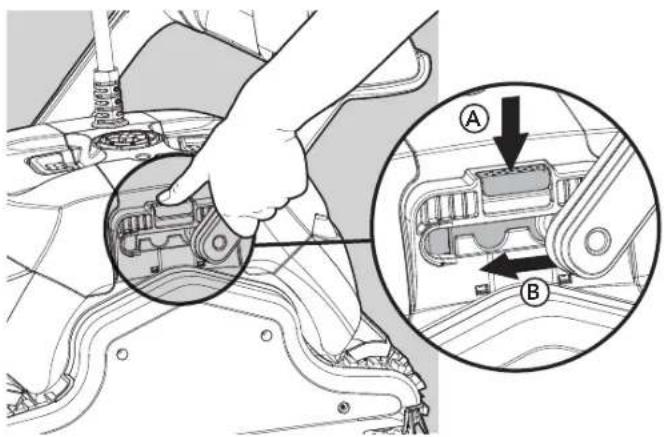

5.1.1. Ajuste del ángulo de la manija

La manija del robotDebe ajustarse y bloquearse diagonalmente para garantizar los resultados optimos de limpieza.

El ángulo de la manija pueda ajustarse también para determinar la velocidad a lacular el robot avanza por la linea de agua.

Para ajustar el ángulo de la manija:

A. Presione el seguro hacía abajo y manténgalo en esta posición.
B. Mueva la manija hacía la posición deseada y suelte el seguro para fjar la manija en esta posición.

Coloque la fuente de alimentacion de modo que esta quede aproximadamente en el medio del lado de mayor longitud de la piscina, a una distancia de 3m / 10ft del borde.

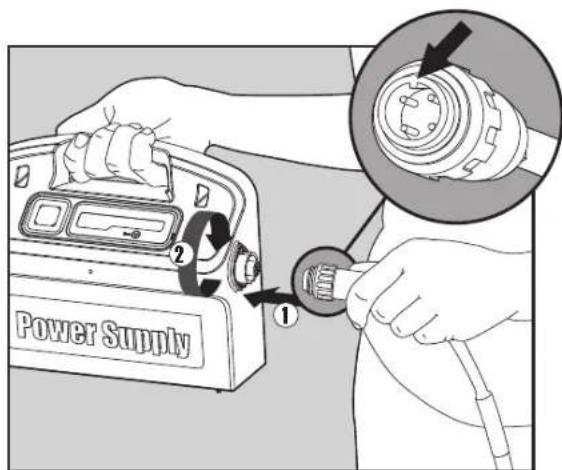

Acople el cable flotador a la fuente de alimentacion introduciendolo de forma que el saliente del conector (1) quede alineado con la muesca del enchufe de la fuente de alimentacion y, a continuacion, gire en sentido horario (2).

Enchufe la fuente de alimentacion y déjela en la posicion OFF (apagado).

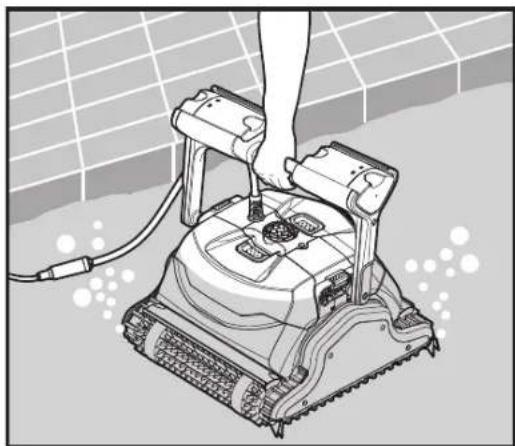

5.2. Inmersión del limpiador en la piscina

Si los cepillos de su limpiador de piscinas tienen esponjas,suma loce pillos y aprieteos para que absorban agua,tanto si es la primera vez que usa el limpiador de piscinas, como si los cepillos se han secado desde suultimate uso.

Suelte el limpiador ycede que se hunda hasta el fondo de la piscina.

Asegürese de que el cable flotador no está obstruido. Para evitar torceduras en el cable flotador,sumerja suficiente cable en el agua para que el limpiadorcoulda desplazarse hasta la esquina más alejada de la piscina.

Encienda la fuente de alimentación.
El limpiador de piscinas está en funcimiento hasta que termine el ciclo de limpieza.

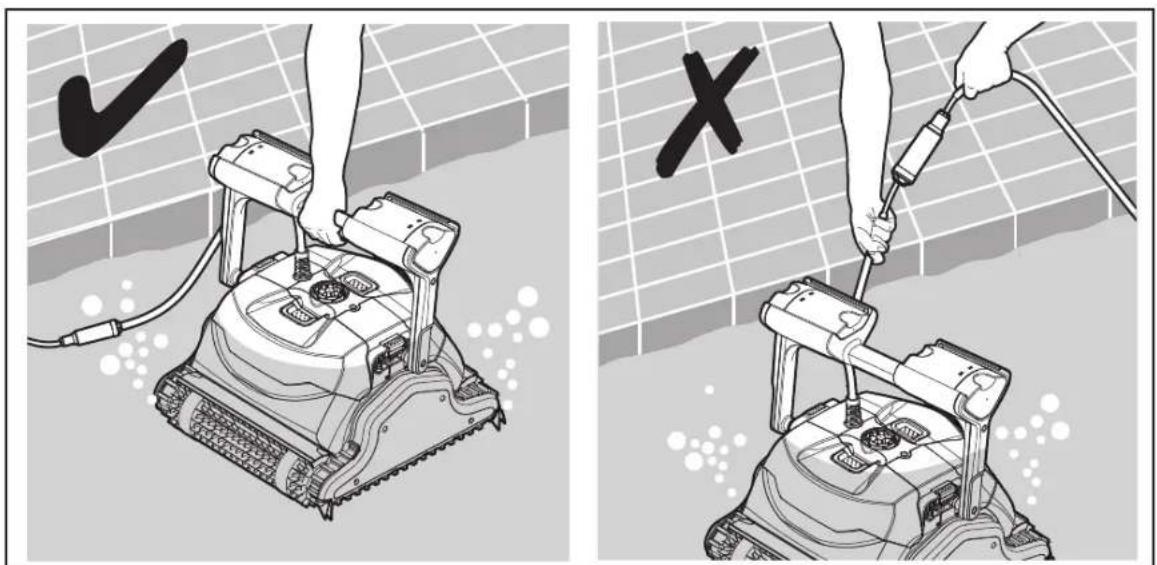

5.3. Extracción del limpiador de la piscina

! Apague y desenchufe la fuente de alimentacion.

Use el cable flotador para acercar el limpiador hasta el borde de la piscina.
Use el asa para sacar el limpiador de la piscina.

NO USE EL CABLE PARA SACAR EL LIMPIADOR DE LA PISCINA.

6. MANTENIMIENTO DE RUTINA

6.1. Limpieza de los cartuchos filtrantes

Desenchufe la fuente de alimentacion.

Nota: No doit que los cartuchos filtrantes se sequen antes de la limpieza.

1. Abra las cubiertas del filtro y extraiga los cartuchos desde ambos lados del robot.
2. Abra las presillas y retire los filtros.

1. Limpie los filtros con una manguera.

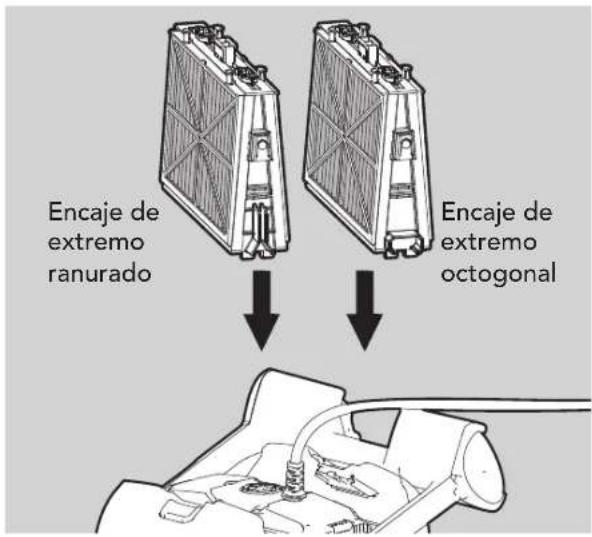

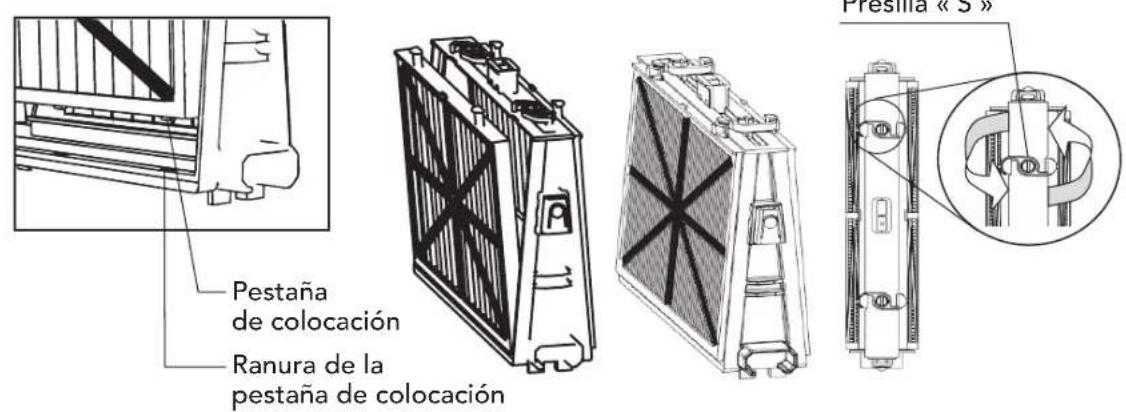

1. Remontaje de los elementos filtrantes Introduzca las pestanas de colocacion en la parte inferior del elemento filtrante en sus ranuras en el bastidor de base y, a continuacion, ciderre la presilla "S".

Reinstale los bastadores de base con filtros según la ilustración.

No fuercelosfiltrospara colocarlos.

6.2. Desmontar y limpiar el impulsor

! Desenchufe la fuente de alimentacion.

Desmonte la tapa del impulsor y limpie alrededor del compartmento del impulsor, despues reensamble.

(Utilice un destornillador de cabeza Phillips).

7. ALMACENAMIENTO FUERA DE TEMPORADA

Si no va a usar el limpiador de piscinas durante un periodo prolongado, siga los pasos de almacenimiento que se indicate a continuación:

• Asegürese de que no hay agua en el limpiador de piscinas
• Limpie a fondo los cartuchos del filtro e introduzcalos en su situ.
  Enrolle el cable de modo que noonga torceduras y coloquelo en el Caddy
• Guarde el limpiador de piscinas en posicion vertical sobre el Caddy, en un area protegida de la luz solar directa/lluvia/helada, a una temperatura de entre 5^ - 45^ / 41^ - 113^

8. RESOLUCION DE PROBLEMAS

Si las soluciones oficialas no resuelven el problema, contacte a su distribuidor

Problema Solución
El limpiador de piscinas no se mueve	1. Compruebe que el cable de la fuente de alimentación está enchufadocorrectamente en el tomacorriente. Compruebe la alimentación altomacorriente y vuelva a conectar el limpiador de piscinas.2. Asegúrese de que la toma de corriente funciona adecuadamente y de que no haactivado el interruptor de la caja de fusibles3. Apague la fuente de alimentación. Espere 30 seguidos y, a continuación,vuelva a encenderla4. Desenchufe la fuente de alimentación. Abra la cubierta de la turbina yverificque que no hay nada atrapado en la turbina
El limpiador se muevepero no limpia la piscina	1. Limpie los filtros de los cartuchos2. Una vez el limpiador de piscinas haya beguno a moverse, observeloduringe various minutes y asegúrese de que continually moviéndose. Si DEA demoverse, eche un vistazo a la turbina y alsystema de transmisión para ver sihay suciedad atrapada
El limpiador sólo limpia parte de la piscina	1. Verificque que el cable tiene holgura suficientepara permitir que el limpiadorpuede desplazarse en toda la piscina2. Limpie los filtros de los cartuchos3. Solamente para el Classic 9: Usted pueda mejorar la cobertura de la piscinamediana el ajustede flotador del mango. Para una cobertura optima de la piscina, el limpiador de piscinasDebe girar en el suejo en un ángulo de \(90^{\circ}\) (el Limpiador de Piscinas rota dos veces antes de completar el giro de \(90^{\circ}\)).Si el limpiador de piscinas gira en un ángulo superior a \(90^{\circ}\), tire de lapalanca del flotador en la entrada lateral del cable (A)Si el limpiador de piscinas no completea un giro de \(90^{\circ}\), tire de la palanca del flotador en el lado opuesto a la entrada lateral del cable (B)4. Eche un vistazo a los cepillos para ver si está obstruidos o desgastados
El limpiador flota en lugarde sumergirse hasta elfondo de la piscina	1. Intente extraer el aire de nuevo2. Mientras el limpiador de piscinas está en el agua, apriete el cepillocombinado/cepillo Wonder para asegurarde que absorben agua sinproblemas
El cable tiene torceduras	1. Para eliminar las torceduras, estirecompletemente el cable y déjelo reposaral sol durante al menos un día2. Limpie los filtros de los cartuchos
El limpiador de piscinasno trepa por las paredes	1. Limpie los filtros de los cartuchos2. Verificque los niveles de las sustancias químicas del agua. Nivelesinaproviadosuen potemir el crecimiento de algas, lo qual hace quelas paredes Sean resbaladas. En este caso, ajuste los niveles y limpie lasparedes3. Verificque que los cepillos no están desgastados4. Solamente para el Top 9: Verificque que el modo de trenrado de paredes noha sido cancelado mediate el unitad de control remoto

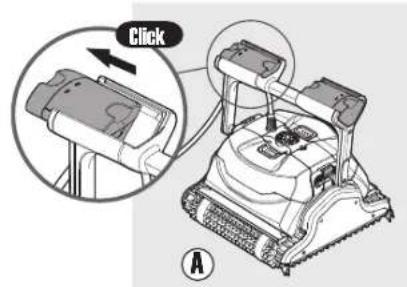

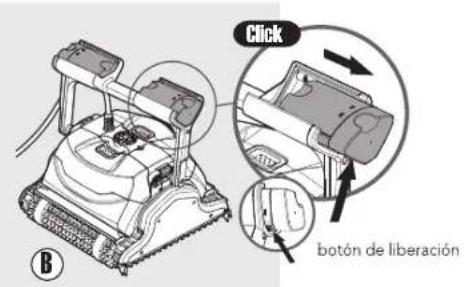

Para poder los flotadores de vuelta a su posicion original:)mstead presiona el boton de liberacion de la base del flotador del mango - empuje el flotador del mango de vuelta.

DE

Dolphin Explorer Classic 9 / Top 9

Gebrauchsanweisung

Inhalt

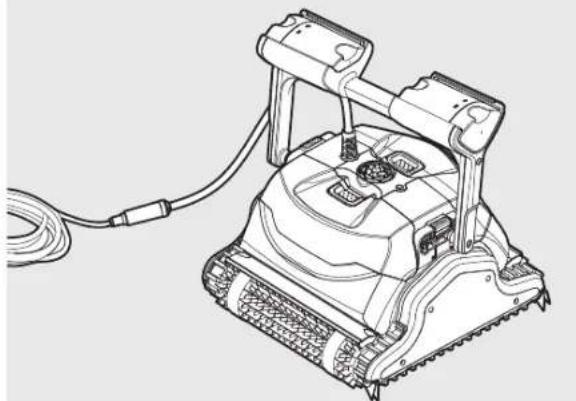

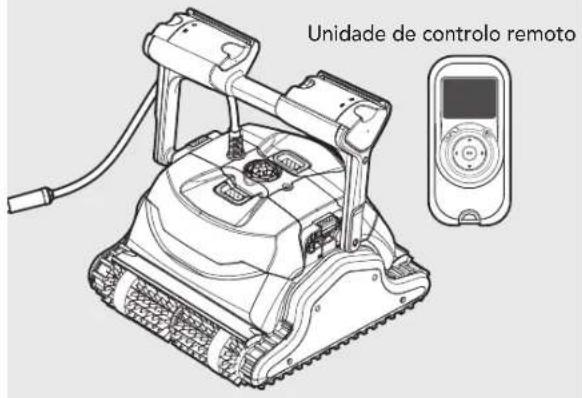

4. PECAS DO ASPIRADOR DE PISCINA
