MANUAL DE USUARIO AHQ140CV1 DAIKIN

Requisitos para la eliminación Las baterías suministradas con el controlador están marcadas con este símbolo. Esto significa que las baterías no se deben mezclar con los desechos del hogar no clasificados. Si un símbolo químico está impreso abajo del símbolo, este símbolo químico significa que la batería contiene un metal pesado sobre una cierta concentración. Estos son los posibles símbolos quimicos: n Pb: plomo (>0,004%) Las baterías gastadas deben ser tratadas en una instalación de tratamiento especializada para volver a usarlas. Al asegurar la eliminación correcta de estas baterías, ayudará a evitar consecuencias negativas potenciales para el ambiente y la salud humana. Comuníquese con su autoridad local para obtener más información. Batería

2) Cantidad: 2 piezas

1. MODE Selecciona el control de Modos de funcionamiento (Cool (Frio) /

Heat (Calor) / Auto / Dry (seco) /Fan (ventilacion))

2. TURBO Activa/desactiva la función Turbo

3. SWING Activa/desactiva el control de inclinación

Sostenga la tecla para cambiar el Modo swing

4. QUIET Activa/desactiva la función Silencio

5. SET TEMP UP Aumenta la temperatura seleccionada en °C o °F

6. SET TEMP DOWN Reduce la temperatura seleccionada en °C o °F

7. SLEEP Activa/desactiva la función de apagado automático

8. OFF TIMER Activa/desactiva el modo de ajuste de Event 1 y 2 de OFF TIMER

9. ON TIMER Activa/desactiva el modo de ajuste de Event 1 y 2 de ON TIMER

10. DELAY TIMER Activa/desactiva temporizador de retardo

11. FAN Selección el control de velocidad del ventilador

(Auto / High (Alto) / Med (Medio) / Low (Bajo))

12. ON/OFF Enciende/apaga la unida cancelando todos los ajustes del

13. RELOJ DE TIEMPO REAL (RTC) Activa/desactiva el modo de selección de Reloj de tiempo real

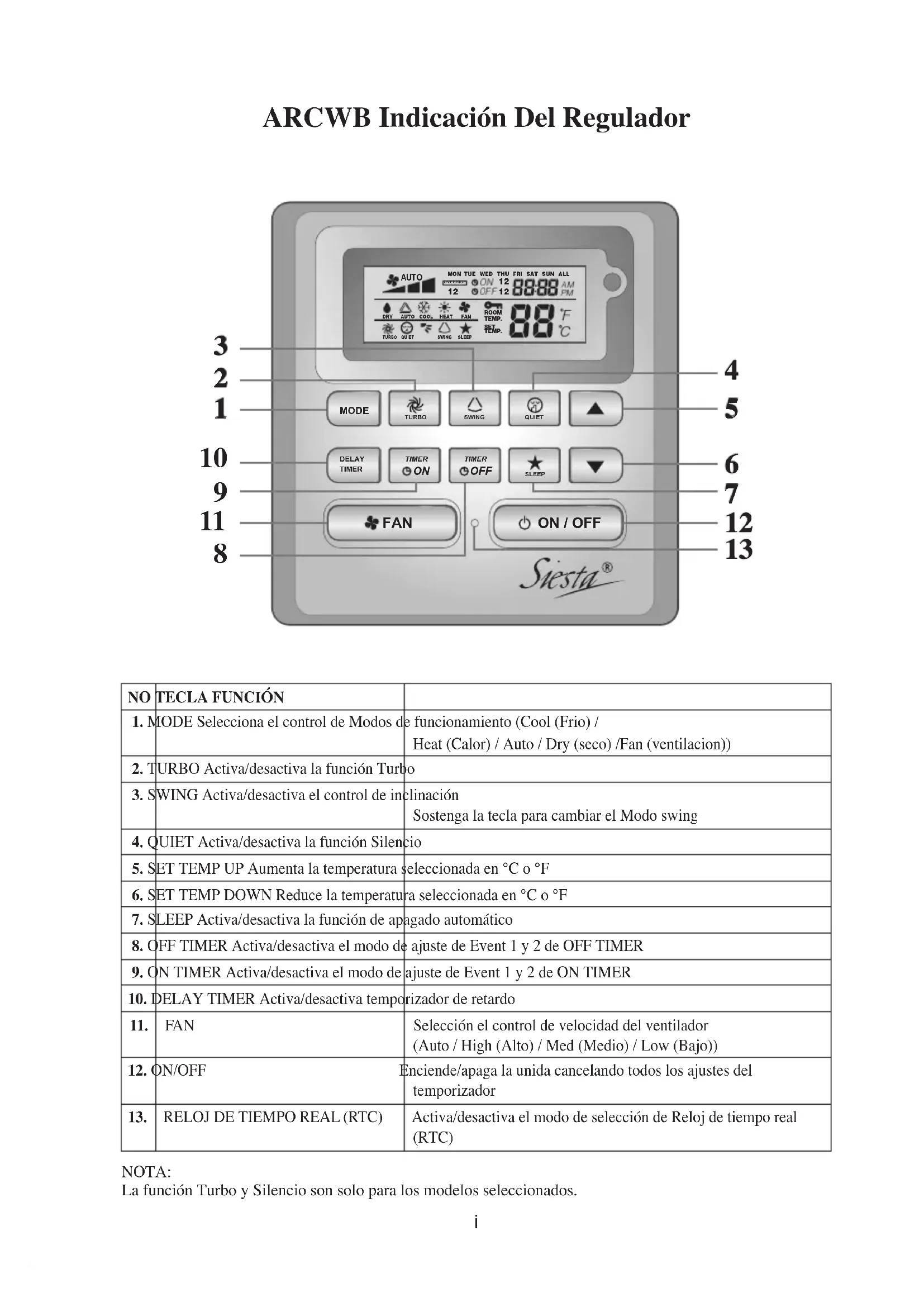

(RTC) NOTA: La función Turbo y Silencio son solo para los modelos seleccionados. ARCWB Indicación Del Regulador MODE TURBODELAYTIMERTIMER ON OFF TIMER

Pulse el botón MODE para cambiar la operación de COOL (FRIO), HEAT* (CALOR), AUTO*, DRY* (SECO), FAN (VENTILACIÓN). Compruebe el indicador para ver en que modo el control está ajustado. *HEAT (CALOR), AUTO y DRY (SECO) están disponibles solo para los modelos seleccionados.

1.2 Velocidad de ventilador TURBO

Pulse la tecla TURBO una vez para activar la velocidad de ventilación Turbo. Se mostrará un símbolo Turbo. Para deshabilitar la velocidad de ventilación Turbo y volver a la anterior velocidad de ventilación, pulse de nuevo la tecla Turbo. Si el usuario presiona el botón FAN (VENTILACIÓN) o el botón QUIET o apaga la unidad, la velocidad turbo se deshabilitará. Esta velocidad es solo válida durante el modo COOL (FRIO) y HEAT (CALOR) para los modelos seleccionados.

1.3 Oscilación de aire automática

Presione el botón SWING para activar la función de oscilación automática de aire. Para distribuir el aire en una dirección específica, presione el botón SWING y espere hasta que la paleta se mueva a la dirección deseada y presione de nuevo el botón. Método de selección del modo de oscilación (para cassette modelos E) Pulse el botón SWING ( ) durante 4 segundos para entrar en el modo de configuración de campo. Durante el modo de configuración de campo, sólo mostrará el MODO SWING ( ). Pulse el botón y para seleccionar la rotación del MODOS SWING ( ) desde el Modo de Oscilación 1 al Modo de Oscilación 3. Hay 3 MODOS SWING diferentes, que son: Modo swing 1 Modo swing 2 Modo swing 3 El MODO SWING no se activará a menos que SWING esté activado. SWING está indicado por el logo: Si no se cambia el modo durante 4 segundos, el aparato funcionará de acuerdo con el MODOS SWING ( ) seleccionado.

1.4 Velocidad de ventilación QUIET

Pulse la tecla QUIET una vez para activar la velocidad de ventilación Quiet. Se mostrará un símbolo QUIET. Para deshabilitar la velocidad de ventilación Quiet y volver a la anterior velocidad de ventilación, pulse de nuevo la tecla QUIET. Si el usuario presiona el botón FAN o el botón TURBO o apaga la unidad, la velocidad quiet se deshabilitará. Esta velocidad es solo válida durante el modo COOL (FRIO) y HEAT (CALOR) para los modelos seleccionados.

1.5 Botón de Ajuste de la Temperatura “ ” o “ ”

Presione el botón temperatura y ajuste la temperatura de su elección presionando el botón “ ” o “ ” una vez, la temperatura cambia 1ºC o 1ºF. El alcance del ajuste por defecto está entre 16ºC a 30ºC (60ºF a 80ºF). Cuando se ajusta la opción 20 - 30ºC, el límite de alcance se establece de 20ºC a 30ºC (68°F a 86°F). Presionar ambas teclas simultáneamente cambiará el ajuste de temperatura entre ºC y ºF. No se permite ningún ajuste de temperatura durante el modo FAN (No se muestra ajuste de temperatura). No hay muestra de temperatura de la habitación.

Presione el botón SLEEP para activar el modo sleep. La función SLEEP no está disponible en modos DRY (SECO) y FAN (VENTILACIÓN).

1.7 “ON TIMER” y “OFF TIMER”

La unidad tiene 2 temporizadores de evento, es decir Temporizador 1 y Temporizador 2, cada evento tiene un ON TIMER y un OFF TIMER. La actividad de presión de tecla para Timer ON y Timer OFF se muestra en la Tabla 1,1

INSTRUCCIONES DE OPERACIÓN

ON Temporizador 1 ON Temporizador 2 OFF Temporizador 1 OFF Temporizador 2 Desactivado Desactivado Desactivado Desactivado Activado Desactivado Activado Desactivado Desactivado Activado Desactivado Activado Activado Activado Activado Activado Todos los temporizadores disparan los sucesos y pueden anularse con el botón ON/OFF y la función de cancelación. Ajuste de los temporizadores Event 1 y Event 2 El proceso para Temporizador ON y Temporizador OFF es el mismo. Presione y sostenga la tecla Temporizador ON/OFF durante 3 segundos para ir al modo de ajuste del reloj. (El Icono ON 1 o OFF 1 parpadeará) Pulse UP o DOWN para seleccionar Temporizador 1 o Temporizador 2 a ajustar. (‘1’ parpadeo indica que Temporizador 1 está seleccionado actualmente, ‘2’ parpadeo indica que Temporizador 2 está seleccionado actualmente) Pulse la tecla Temporizador ON/OFF de nuevo para confirmar. (A continuación parpadeará Día) Pulse UP o DOWN para seleccionar el día. Pulse la tecla Temporizador ON/OFF de nuevo para confirmar el día. (A continuación parpadeará Hora) Pulse UP o DOWN para cambiar la hora. Pulse la tecla Temporizador ON/OFF de nuevo para confirmar la hora. (A continuación parpadearán los minutos) Pulse UP o DOWN para cambiar los minutos. Pulse la tecla Temporizador ON/OFF de nuevo para confirmar los minutos. Cada temporizador (Temporizador 1 ON o Temporizador 1 OFF o Temporizador 2 ON o Temporizador 2 OFF) solo se ajustará por separado después de 7 pasos, si no se utiliza la tecla durante 5 segundos durante el ajuste del temporizador, sale automáticamente el modo de ajuste y no se hará ningún cambio. Se verificará el temporizador ON/OFF cada 1 minuto. No es recomendable ajustar el ON TIMER y OFF TIMER para tener los mismos valores. Si ocurre esto, el temporizador efectivo se tratará con prioridad como se indica en la Tabla 1,2. Ejemplo: ON TMR 2 ajustes: DÍA – TUE (MAR), TIMER (TEMPORIZADOR) – 5.00pm OFF TMR 1 ajustes: DÍA – TUE (MAR), TIMER (TEMPORIZADOR) – 5.00pm Resultado cuando RTC alcanza 5.00pm el MAR: cuando la unidad está conectada, no hay respuesta. cuando la unidad está desconectada, la unidad se disparará a conectado. Tabla 1,2 : Prioridad de temporizador Prioridad Temporizador 1 (La más alta) ONTMR2 2 OFFTMR2 3 ONTMR1 4 (La más baja) OFFTMR1 Sobre la recepción IR, el mando a distancia inalámbrico IR anulará los ajustes de ON TIMER 2 y OFF TIMER 2.

Presione la tecla DELAY TIMER una vez y se activará la función de temporizador de retardo durante 1 hora. Se mostrará un indicador “OVERRIDE” en el LCD. Pulse la misma tecla de nuevo y la selección aumentará a 2 horas. Se mostrará un indicador “OVERRIDE” . Si vuelve a pulsar se desactivará la función de temporizador de retardo. Después de que se complete el temporizador de retardo, la función de temporizador de retardo se desactiva y el logo está en OFF. Se reanudarán el resto de temporizadores.

1.9 Función FAN Speed

Se puede cambiar la velocidad del ventilador presionando la tecla FAN: Bajo > Medio > Alto > Auto > *La velocidad del FAN no está disponible en modo DRY.

Operación de puesta en marcha: Presione el botón ON/OFF, el LCD mostrará la pantalla completa y la unidad se encenderá. Operación de parada: Presione el botón ON/OFF, el LCD mostrará el reloj de tiempo real y la unidad se apagará.

1.11 Ajustes de encendido

La unidad se encenderá con el ajuste del último estado del cuadro principal durante el encendido. Si la información del último estado no está disponible, la unidad utilizará los ajustes por defecto. Los ajustes por defecto son como se indica abajo: Unidad: Apagado Modo: Frío Velocidad de ventilador: Alta

RTC: 12:00AM, MONDAY

Oscilación: Apagado Modo swing: Estándar Temporizadores: Deshabilitar Turbo: Deshabilitar Silencio: Apagado Dormir: Apagado Anulación: Deshabilitar

1.12 Pantalla de Reloj de tiempo real (RTC)

Se muestra RTC en la pantalla durante la unidad ON u OFF excepto para fallo de energía o código de error. Establecer ajuste RTC Presione la tecla RTC una vez para activar el modo de selección de RTC. (Parpadeará el Día) Pulse UP o DOWN para seleccionar el día. Presione RTC de nuevo para confirmar el día. (A continuación parpadeará Hora) Pulse UP o DOWN para cambiar la hora. Presione RTC de nuevo para confirmar la hora. (A continuación parpadearán los minutos) Pulse UP o DOWN para cambiar los minutos. Presione RTC de nuevo para confirmar los minutos. El RTC solo estará ajustado después de 7 pasos, si no se no se utiliza ninguna tecla durante 5 segundos durante el ajuste RTC, saldrá automáticamente del modo de ajuste, y no se realizará ningún cambio al ajuste.

1.13 Bloqueo de teclas

Esta función de bloqueo evita cualquier cambio en los ajustes. Presionar y sostener las teclas TURBO y QUIET durante 5 segundos activará/desactivará la función de bloqueo de tecla; aparecerá/desaparecerá “KEYLOCK” en el LCD. Una vez bloqueadas las teclas, sólo se podrán pulsar las teclas ON/OFF, TURBO y QUITE (para desbloquear).

1.14 Reserva de batería

La reserva de batería se utiliza para retener los valores del RTC y los ajustes del temporizador programable de siete días durante cortes de alimentación eléctrica durante un mínimo de 1 mes seguido para cada nuevo conjunto de pilas instaladas. Para las unidades sin reserva de batería, los ajustes por defecto serán 12:00 am el lunes y se borrará el temporizador durante el encendido.

1.15 Indicador de error

Si se detecta cualquier condición anormal, se mostrará un código de error. El código de error se muestra utilizando segmentos de RTC (parpadeando), lo que quiere decir que cada vez que haya un error, no se mostrará RTC en lugar del código de error. El formato para el código de error será el siguiente: Código de error DX Descripción de error El sensor de habitación abierto o corto E1 Sensor de bobina de interior abierto E2 Sensor de bobina de interior abierto E3 Sobrecarga de compresor / Sensor de bobina de interior corto / Sensor de bobina de exterior corto

Escape de gas E5 Falla de bomba de agua E6 Aparece el sensor de bobina exterior (Modelo MS) E7 Error de hardware (interruptor de clavija de tacto corto) E8 Error de respuesta del ventilador interior E9 Error EEPROM EE Código de error CW Descripción de error El sensor de habitación abierto o corto E1 Sensor de agua de la tubería abierto o corto E2 Fallo de temperatura de tubería de agua E4 Temperatura de tubería de agua mala/defectuosa E5 Error de bomba de agua E6 Error de hardware (interruptor de clavija de tacto corto) E8 Error de respuesta del ventilador interior E9 Diagnosis de Falla (sólo para el tipo invertido) Si se detecta alguna condición anormal , el controlador cableado ARCWB parpadeará el código de error.

ANTICONGELACIÓN (FRÍO)/SOBRECALENTAMIENTO DEL

INTERCAMBIADOR DE CALOR (CALOR) A6 ANORMALIDAD EN MOTOR DE VENTILADOR INTERIOR AH ANORMALIDAD DEL LIMPIADOR DE AIRE ELÉCTRICO

E3 PROTECCIÓN DE ALTA PRESIÓN E4 PROTECCIÓN DE BAJA PRESIÓN E5 BLOQUEO DEL MOTOR DEL COMPRESOR/COMPRESOR SOBRECARGADO

E8 SOBRECORRIENTE EN ENTRADA DE CA

F6 SOBRECALENTAMIENTO DEL INTERCAMBIADOR DE CALOR

HO ERROR DEL SISTEMA DEL SENSOR DEL COMPRESOR H3 ERROR DEL INTERRUPTOR DE ALTA PRESIÓN H6 ERROR DE DETECCIÓN DE RESPUESTA DEL COMPRESOR

MOTOR DEL VENTILADOR SOBRECARGADO/SOBRETENSIÓN/

TUBERÍA DESCARGA DEL COMPRESOR EN CORTO/ABIERTO/MAL COLOCADO J5 TERMISTOR DEL TUBO DE SUCCIÓN EN CORTO/ABIERTO

TERMISTOR DEL INTERCAMBIADOR DE CALOR DE SUBREFRIGERACIÓN

L8 SOBRETENSIÓN DEL COMPRESOR INVERSOR

L9 PREVENCIÓN DE SOBRETENSIÓN DEL COMPRESOR

ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB INVERSOR) P1 FASE ABIERTA O DESEQUILIBRIO DE TENSIÓN P4 TERMISTOR DEL DISIPADOR TÉRMICO EN CORTO/ABIERTO PJ ERROR DE CONFIGURACIÓN DE CAPACIDAD

U2 TENSIÓN DE CC FUERA DE RANGO

U4 ERROR DE COMUNICACIÓN

U7 ERROR DE COMUNICACIÓN (PCB DE CONTROL EXTERIOR Y PCB IPM)

UA ERROR DE INSTALACIÓN

DISCORDANCIA DE INSTALACIÓN DE TUBERÍA Y CABLEADO/CABLEADO

La unidad tiene 2 puentes para controlar la función de la placa. Tabla 2,0 : Resumen de ajustes de hardware OPCIÓN Con puente Sin puente Establecer rango de temperatura Establecer rango de temperatura de 20°C – 30°C Establecer rango de temperatura de 16°C – 30°C (Por defecto) TURBO_QUIET Deshabilitar velocidad de ventilador turbo y silencio (Por defecto) Habilitar velocidad de ventilador turbo y silencio

• Solo aplicable al modelo con funciones Turbo o Silencio.

Los siguientes accesorios están incluidos junto con este manual. Si falta alguna pieza, contacte a su distribuidor inmediatamente. Control remoto Tornillo de madera (2 piezas) & Tornillo de máquina (2 piezas) Manual de Instrucciones Batería

3.2 Guía Paso a Paso

Primero abra el gancho en la parte alta del controlador seguido del gancho inferior. Extraiga la cubierta superior del controlador de la cubierta inferior. Fije la cubierta inferior a la pared con los dos tornillos provistos. A continuación introduzca el cable de conexión a través de la ranura en la cubierta central superior tal y como se muestra. Vuelva a insertar el gancho inferior primero y a continuación encaje el cierre de la parte superior. MODE TURB

LCD remoto (Caja superior) Hilos de conexión 2 x Tornillo de madera LCD Remoto (Cubierta Inferior)
