MODE D'EMPLOI AHQ140CV1 DAIKIN

Instructions d’élimination Les piles fournies avec le contrôleur sont marquées de ce symbole. Il signifie que les piles doivent être éliminées séparément des ordures ménagères non triées. Si un symbole chimique est imprimé sous ce symbole, il signifie que la pile contient un métal lourd au-delà d’une certaine concentration. Symboles chimiques possibles: n Pb: plomb (>0,004%) Les piles usagées doivent être traitées par une usine de traitement spécialisée dans le recyclage. À travers une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellement néfastes pour l’environnement et la santé humaine. Veuillez contacter votre autorité locale pour plus d’informations. Pile

2) Quantité: 2 pièces

1. MODE Sélectionnez la commande des modes de fonctionnement

Maintenir la touche enfoncée pour changer de mode d’oscillation

4. QUIET Activez/désactivez la fonction Silence

5. SET TEMP UP Augmentez la température réglée en °C ou en °F

6. SET TEMP DOWN Réduisez la température réglée en °C ou en °F

ARRÊT, événements 1 et 2

9. ON TIMER Activez/désactivez le mode de réglage MINUTERIE DE MISE EN

MARCHE, événements 1 et 2

10. DELAY TIMER Activer/désactiver la programmation de mise en marche/arrêt

11. FAN Sélectionnez la commande des vitesses du ventilateur

(Auto / High (Rapide)/ Med (Moyen)/ Low (Lent))

12. ON/OFF Appuyez sur la touche On/Off de l’unité pour annuler tous les

réglage de la minuterie

13. MODE DE RÉGLAGE DE

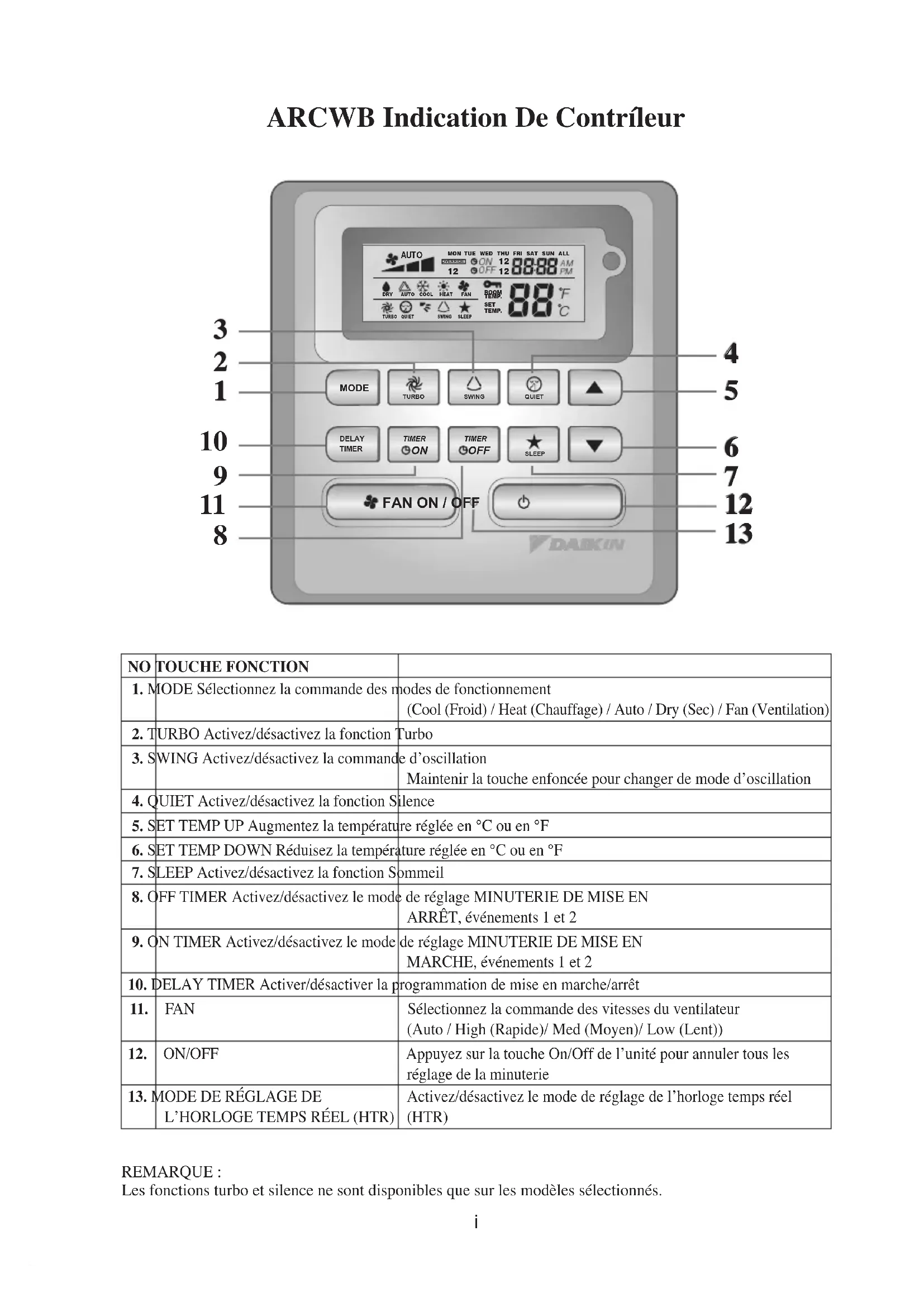

L’HORLOGE TEMPS RÉEL (HTR) Activez/désactivez le mode de réglage de l’horloge temps réel (HTR) REMARQUE : Les fonctions turbo et silence ne sont disponibles que sur les modèles sélectionnés. ARCWB Indication De Contríleur MODE TURBODELAYTIMERTIMER ON OFF TIMER

Appuyez sur le bouton MODE pour alterner entre COOL (FROID), HEAT* (CHAUD), AUTO*, DRY* (SEC), FAN (VENTILATION). Vérifiez l’affichage pour voir sur quel mode est réglée l’unité. Les fonctions *HEAT (CHAUD), AUTO et DRY (SEC) ne sont disponibles que pour les modèles sélectionnés.

1.2 Vitesse de ventilation TURBO

Appuyez sur la touche TURBO une fois pour activer la vitesse de ventilation TURBO. Le symbole du turbo s’affiche. Pour désactiver la vitesse de ventilation Turbo et revenir à la vitesse de ventilation précédente, appuyez à nouveau sur la touche Turbo. Si l’utilisateur appuie sur la touche FAN (VENTILATEUR) ou QUIET (SILENCE) ou s’il éteint l’unité, la vitesse turbo est désactivée. Cette vitesse n’est valable qu’en modes COOL (FROID) et HEAT (CHAUD) pour les modèles sélectionnés.

1.3 Oscillation automatique de la ventilation

Appuyez sur le bouton SWING pour activer la fonction d’oscillation automatique de la ventilation. Pour orienter la ventilation dans une direction précise, appuyez sur le bouton SWING , attendez ensuite que le volet de ventilation souffle dans la direction désirée puis appuyez de nouveau sur le bouton. Méthode de sélection du mode Swing (pour cassette modèles E) Appuyez sur le bouton SWING ( ) pendant 4 secondes pour entrer dans le mode de réglage du champ. En mode de réglage local, seul le mode d’oscillation SWING MODE ( ) est affiché. Appuyez sur le bouton de température et pour sélectionner la rotation du SWING MODE ( ) depuis le Mode Swing 1 au Mode Swing 3. Les 3 différents modes d’oscillation (SWING MODE) suivants sont disponibles : Mode d’oscillation 1 Mode d’oscillation 2 Mode d’oscillation 3 Le mode d’oscillation (SWING MODE) ne sera pas activé, sauf si la fonction d’oscillation (SWING) est activée. L’oscillation est indiquée par le logo : Si aucun mode ne change dans les 4 secondes, l’appareil fonctionnera selon le SWING MODE ( ) sélectionné.

1.4 Vitesse de ventilation QUIET (SILENCE)

Appuyez sur la touche QUIET (SILENCE) une fois pour activer la vitesse de ventilation silence. Le symbole QUIET (SILENCE) s’affiche. Pour désactiver la vitesse de ventilation Silence et revenir à la vitesse de ventilation précédente, appuyez à nouveau sur la touche QUIET (SILENCE). Si l’utilisateur appuie sur la touche FAN (VENTILATEUR) ou TURBO ou s’il éteint l’unité, la vitesse silence est désactivée. Cette vitesse n’est valable qu’en modes COOL (FROID) et HEAT (CHAUD) pour les modèles sélectionnés.

1.5 Le Bouton du Réglage de la Température « » ou « »

Appuyez sur la touche de la température et programmez la température de votre choix en appuyant une fois sur « » ou « », la température change par incréments de 1°C ou 1°F. La plage de températures par défaut s’étend de 16°C à 30°C (60°F à 86°F). Lorsque l’option 20 – 30°C est définie, la limite de la plage de température est définie entre 20°C et 30°C (68°F à 86°F). Appuyez simultanément sur les deux touches pour afficher les températures en °C ou en °F. Aucun réglage de température n’est autorisé en mode FAN (VENTILATEUR) (Aucun affichage de température réglée). L’espace est insuffisant pour afficher la température.

1.6 Fonction SLEEP (SOMMEIL)

Appuyez sur la touche SLEEP (SOMMEIL) pour activer le mode de nuit. La fonction SLEEP (SOMMEIL) n’est pas disponible en mode DRY (SEC) ni en mode FAN (VENTILATEUR).

1.7 « ON TIMER » ou « OFF TIMER »

L’unité est dotée de 2 minuteries d’événements, à savoir Minuterie 1 et Minuterie 2, chacune offrant une minuterie de mise en marche (ON TIMER) et une de mise en arrêt (OFF TIMER). L’action des touches TIMER ON (MINUTERIE DE MISE EN MARCHE) et TIMER OFF (MINUTERIE DE MISE EN ARRET) est illustrée dans le tableau 1,1.

Traduction des instructions d’origine 2-OM-SLM9-0312(0)SIESTA-FR.indd 12-OM-SLM9-0312(0)SIESTA-FR.indd 1 5/4/12 10:40:47 AM5/4/12 10:40:47 AM2 Tableau 1,1 : Action des touches de minuterie TIMER ON (MINUTERIE DE MISE EN MARCHE) et de TIMER OFF (MINUTERIE DE MISE EN ARRET) et séquence d’événements.

TOUCHE TIMER ON TOUCHE TIMER OFF

Minuterie 1 ON Minuterie 2 ON Minuterie 1 OFF Minuterie 2 OFF Désactivée Désactivée Désactivée Désactivée Activée Désactivée Activée Désactivée Désactivée Activée Désactivée Activée Activée Activée Activée Activée Toutes les minuteries sont des minuteries déclenchées par des événements et peuvent être annulées par la touche ON/OFF et la fonction prioritaire. Fixez les minuteries des événements 1 et 2 Le procédé est le même pour TIMER ON (MINUTERIE DE MISE EN MARCHE) et TIMER OFF (MINUTERIE DE MISE EN ARRET). Maintenez la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pendant 3 secondes pour entrer en mode de réglage de la minuterie. (L’icône ON 1 ou OFF 1 clignote) Appuyez sur UP (HAUT) ou DOWN (BAS) pour sélectionner Minuterie 1 ou Minuterie 2 et faire le réglage. (Le « 1 » clignotant indique que la Minuterie 1 est actuellement sélectionnée, le « 2 » clignotant indique que la Minuterie 2 est actuellement sélectionnée) Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer. (Le jour clignote ensuite) Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour sélectionner le jour. Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer le jour. (L’heure clignote ensuite) Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer l’heure. Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer l’heure. (Les minutes clignotent ensuite) Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer les minutes. Appuyez à nouveau sur la touche TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) pour confirmer les minutes. Chaque minuterie (Minuterie 1 ON (MARCHE) ou Minuterie 1 OFF (ARRET) ou Minuterie 2 ON (MARCHE) ou Minuterie 2 OFF (ARRET)) ne sera réglée séparément qu’après les 7 étapes, si aucune touche n’est actionnée pendant 5 secondes au cours du réglage de la minuterie, le mode de réglage sera automatiquement désactivé et aucune modification ne sera effectuée. Le TIMER ON/OFF (MINUTERIE DE MISE EN MARCHE/ARRET) sera vérifié toutes les 1 minute. Il est déconseillé de régler le ON TIMER (MINUTERIE DE MISE EN MARCHE) et le OFF TIMER (MINUTERIE DE MISE EN ARRET) sur les mêmes valeurs. Si cela se produit, la minuterie effective sera traitée en priorité, comme indiqué dans le Tableau 1,2. Exemple : Réglages ON TMR 2 (MINUTERIE DE MISE EN MARCHE 2) : DAY – TUE, TIMER – 5.00pm Réglages OFF TMR 1 (MINUTERIE DE MISE EN ARRET 1) : DAY – TUE, TIMER – 5.00pm Résultat lorsque l’HTR atteint 17h00 le TUE (MAR) : si l’unité est en marche, aucune réaction. si l’unité est à l’arrêt, elle se met en marche. Tableau 1,2 : Priorité de minuterie Priorité Minuterie 1 (La plus élevée) ONTMR2 2 OFFTMR2 3 ONTMR1 4 (La plus faible) OFFTMR1 Sur réception de rayons IR, la télécommande sans fil IR prend la priorité sur les réglages ON TIMER 2 (MINUTERIE DE MISE EN MARCHE 2) et OFF TIMER 2 (MINUTERIE DE MISE EN ARRET 2).

Appuyez sur la touche DELAY TIMER une fois pour activer la fonction de programmation de mise en marche/arrêt pendant 1 heure. Un indicateur « OVERRIDE » s’affiche sur l’écran LCD. Appuyez de nouveau sur la même touche pour augmenter le réglage à 2 heures. Un indicateur « OVERRIDE » s’allumera. Appuyer de nouveau désactivera la fonction de programmation de mise en marche/arrêt. Une fois la programmation de mise en marche/arrêt terminée, la fonction de programmation de mise en marche/arrêt est désactivée et le logo disparaît. Toutes les autres minuteries seront reprises.

1.9 Fonction de vitesse FAN (VENTILATEUR)

La vitesse de ventilation peut être changée en appuyant sur la touche FAN (VENTILATEUR) : Lent > Moyen > Rapide > Auto > *La vitesse FAN (VENTILATEUR) n’est pas disponible en mode DRY (SEC).

1.10 Bouton ON/OFF (MARCHE’/ARRÊT)

Mise en marche : Appuyez sur la touche ON/OFF (MARCHE/ARRET), l’écran LCD s’affiche intégralement et l’unité est mise en marche. Mise en arrêt : Appuyez sur la touche ON/OFF (MARCHE/ARRET), l’écran LCD affiche l’horloge temps réel et l’unité est mise à l’arrêt.

1.11 Réglages de mise sous tension

L’unité démarre en conservant le dernier réglage de la carte principale pendant la mise sous tension. Si les dernières informations ne sont pas disponibles, l’unité utilisera les réglages par défaut. Les réglages par défaut sont les suivants : Unité : Arrêt Mode : Refroidissement Vitesse du ventilateur : Élevé

RTC: 12:00AM, MONDAY

Oscillation : Arrêt Mode d’oscillation : Standard Minuteries : Désactiver Turbo : Désactiver Silence : Arrêt Mise en sommeil : Arrêt Prioritaire : Désactiver

1.12 Affichage de l’horloge temps réel (HTR)

L’HTR est affichée à l’écran lorsque l’unité et en marche ou à l’arrêt, sauf en cas de panne d’électricité ou de code d’erreur. Définir le réglage de l’HTR Pressez la touche RTC une fois pour activer le mode de réglage RTC. (Le jour clignote) Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour sélectionner le jour. Appuyez à nouveau sur HTR pour confirmer le jour. (L’heure clignote ensuite) Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer l’heure. Appuyez à nouveau sur HTR pour confirmer l’heure. (Les minutes clignotent ensuite) Appuyez sur UP (HAUT) ou sur DOWN (BAS) pour changer les minutes. Appuyez à nouveau sur HTR pour confirmer les minutes. L’HTR ne sera réglée séparément qu’après les 7 étapes, si aucune touche n’est actionnée pendant 5 secondes au cours du réglage de la minuterie, le mode de réglage sera automatiquement désactivé et aucune modification ne sera effectuée.

1.13 Verrouillage de touches

La fonction de verrouillage de touches sert à empêcher tout changement de réglage. Maintenez les touches TURBO et QUIET (SILENCE) enfoncées pendant 5 secondes pour activer/désactiver la fonction de verrouillage de touches : « KEYLOCK » (VERROUILLAGE DE TOUCHE) s’affiche/disparaît de l’écran LCD. Dès que la totalité des touches est verrouillée, seules les touches ON/OFF (MARCHE/ARRET), TURBO et QUIET (SILENCE) (pour déverrouiller) peuvent être pressées.

1.14 Batterie de secours

La batterie de secours sert à conserver l’HTR et les réglages de minuterie programmable sur 7 jours quand l’alimentation est coupée, pendant au minimum 1 mois d’affilée pour chaque nouveau jeu de piles installées. Pour les unités sans batterie de secours, le réglage par défaut est de 12:00 le lundi, et la minuterie est effacée au démarrage.

1.15 Indicateur d'erreur

Si une condition anormale est détectée, un code d’erreur s’affiche. Le code d’erreur s’affiche à la place des segments de l’HTR (clignotants), ce qui signifie que dès qu’une erreur survient, l’HTR ne s’affiche pas en plus du code d’erreur. Le format du code d’erreur sera le suivant : Code d’erreur DX Description d’erreur Capteur intérieur ouvert ou faible E1 Capteur à bobine intérieur ouvert E2 Capteur à bobine extérieur ouvert E3 Surcharge du compresseur/ Capteur à bobine intérieur faible/ Capteur à bobine extérieur faible

Fuite de gaz E5 Erreur de pompe à eau E6 Capteur à bobine extérieur existant (modèle MS) E7 Erreur matérielle (Broche de commutation discrète faible) E8 Erreur de retour du ventilateur de l’unité intérieure E9 Erreur EEPROM EE Code d’erreur CW Description d’erreur Capteur intérieur ouvert ou faible E1 Capteur de la conduite d’eau ouvert ou en court-circuit E2 Température de la conduite d'eau faible E4 Température de la conduite d'eau mauvaise/erronée E5 Erreur de la pompe à eau E6 Erreur matérielle (Broche de commutation discrète faible) E8 Erreur de retour du ventilateur de l’unité intérieure E9 Fau daignostics (pour modèle à inverseur seulement) S’il y a une anomalie détectée, le contrôleur câblé ARCWB va clignoter le code d’erreur CODE D’ERREUR SIGNIFICATION 00 NORMAL A1 ERREUR PCB DANS LA SECTION INTÉRIEURE A3 ANOMALIE DE LA POMPE DE VIDANGE

EA ERREUR DE VANNE À 4 VOIES

L’unité bénéficie de 2 fonctions de cavaliers pour contrôler le fonctionnement du tableau. Tableau 2,0 : Récapitulatif des réglages matériels OPTION Avec cavalier Sans cavalier Régler plage de temp. Régler plage de temp. de 20°C à 30°C Régler plage de temp. de 16°C à 30°C (Valeur par défaut) TURBO_QUIET Désactiver le turbo et la vitesse de ventilation silence (Valeur par défaut) Activer le turbo et la vitesse de ventilation silence

• Seulement applicable au modèle avec fonctions Turbo ou Silence intégrées.

Les accessoires suivants sont compris avec ce manuel. S’il manque des éléments, veuillez contacter votre concessionnaire immédiatement. Télécommande Vis à bois (2 vis) & Vis de l’unité (2 vis) Manuel d’utilisation Pile

Ouvrez d’abord l’attache du dessus du contrôleur puis l’attache du bas. Retirez l’enveloppe supérieure du contrôleur de l’enveloppe inférieure. Fixez l’enveloppe inférieure sur le mur avec les 2 vis fournies. Insérez ensuite le fil de connexion à travers la fente sur la partie centrale supérieure de l’enveloppe, comme dans l’illustration. Réinsérez d’abord l’attache du bas puis clipsez la partie supérieure pour fermer.

Télécommande LCD (boîtier supérieur) Fils de raccordement 2 x Vis à bois Télécommande LCD (Boîtier inférieure)
