MANUAL DE UTILIZADOR AHQ140CV1 DAIKIN

Requisitos para a eliminação As baterias fornecidas com o controlador estão marcadas com este símbolo. Isto significa que as baterias não devem ser misturadas com o lixo doméstico. Se um símbolo químico está impresso abaixo do símbolo, significa que a bateria contém um metal pesado com uma certa concentração. Possíveis símbolos de produtos químicos: n Pb: chumbo (>0,004%) A eliminação de baterias deve ser tratada em instalações de tratamento especializadas para reutilização. Ao assegurar-se da correcta eliminação, você está a ajudar a prevenir potenciais consequências negativas para o ambiente e para a saúde humana. Por favor contacte as autoridades locais para mais informações. Bateria

2) Quantidade: 2 peças

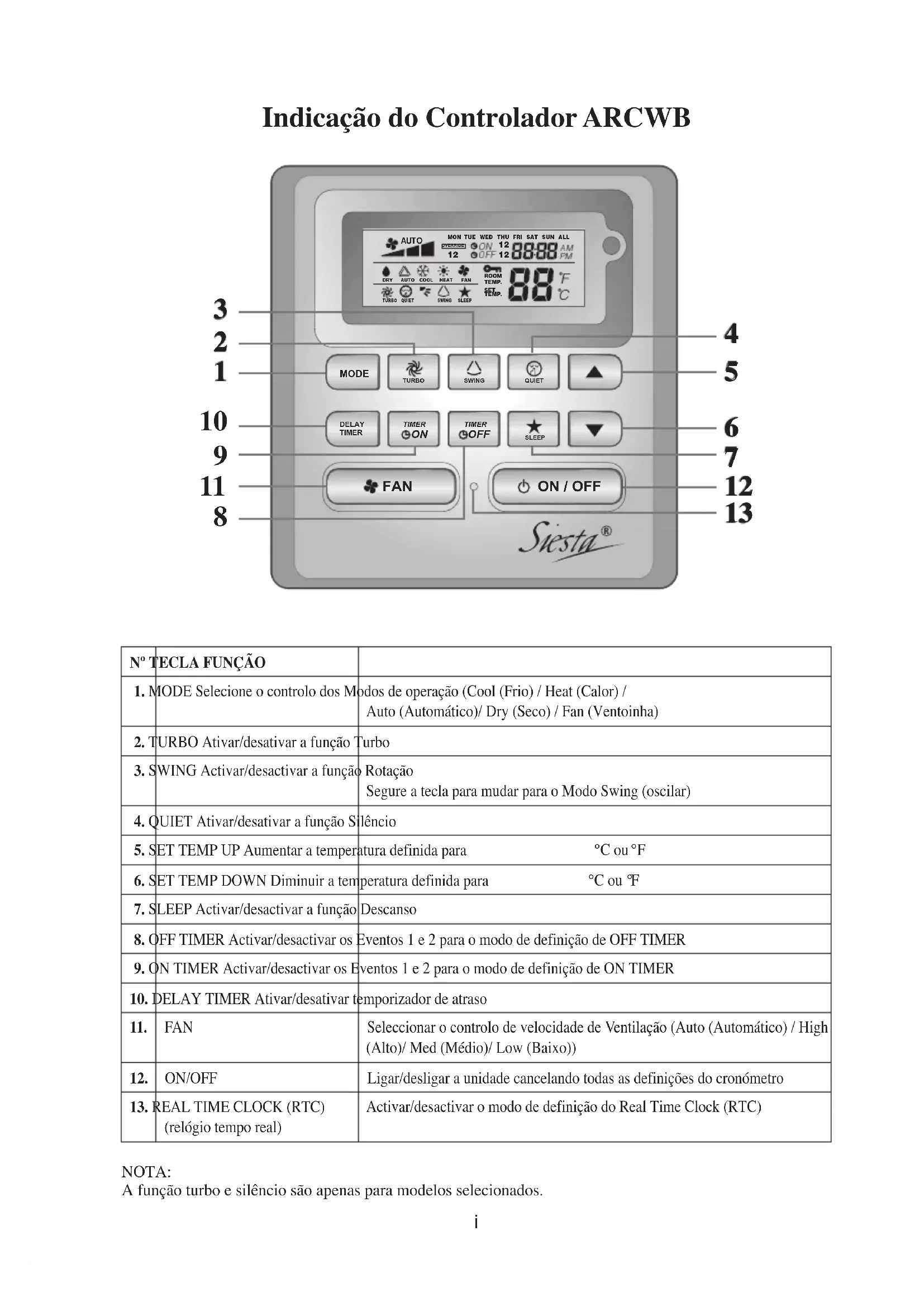

1. MODE Selecione o controlo dos Modos de operação (Cool (Frio) / Heat (Calor) /

Auto (Automático)/ Dry (Seco) / Fan (Ventoinha)

2. TURBO Ativar/desativar a função Turbo

3. SWING Activar/desactivar a função Rotação

Segure a tecla para mudar para o Modo Swing (oscilar)

4. QUIET Ativar/desativar a função Silêncio

8. OFF TIMER Activar/desactivar os Eventos 1 e 2 para o modo de definição de OFF TIMER

9. ON TIMER Activar/desactivar os Eventos 1 e 2 para o modo de definição de ON TIMER

10. DELAY TIMER Ativar/desativar temporizador de atraso

11. FAN Seleccionar o controlo de velocidade de Ventilação (Auto (Automático) / High

(Alto)/ Med (Médio)/ Low (Baixo))

12. ON/OFF Ligar/desligar a unidade cancelando todas as definições do cronómetro

13. REAL TIME CLOCK (RTC)

(relógio tempo real) Activar/desactivar o modo de definição do Real Time Clock (RTC) NOTA: A função turbo e silêncio são apenas para modelos selecionados. MODE TURBODELAYTIMERTIMER ON OFF TIMER

Pressione o botão MODE para alternar entre o funcionamento COOL (FRIO), HEAT* (QUENTE), AUTO* (AUTOMÁTICO ), DRY* (SECO), FAN (VENTILAÇÃO). Verificar o ecrã para ver em que modo o controlo está definido. *HEAT (CALOR), AUTO (AUTOMÁTICO) e DRY (SECO) estão disponíveis apenas para modelos selecionados.

1.2 Velocidade da Ventoinha TURBO

Pressione a tecla TURBO uma vez para ativar a velocidade da ventoinha Turbo. O símbolo turbo será mostrado. Para desativar a velocidade da ventoinha Turbo e voltar à velocidade anterior, pressione a tecla TURBO uma vez novamente. Se o utilizador pressionar o botão FAN (VENTILAÇÃO) ou o botão QUIET ou desligar a unidade, a velocidade do turbo será desligada. Esta velocidade é apenas válida durante o modo COOL (FRIO) e HEAT (CALOR) para os modelos seleccionados.

1.3 Rotação de ar automática

Pressionar o botão SWING para activar a função de rotação de ar automática. Para distribuir o ar para uma direcção específica, pressionar o botão SWING e aguardar até que a grelha de ventilação se movimente para a direcção desejada e pressionar o botão uma vez de novo. Swing mode selection method (para o modelo cassete E) Pressionar o botão SWING ( ) durante 4 segundos para introduzir o modo de definição de campo. Enquanto no modo de definição de campo, só será mostrado SWING MODE (

Pressionar o botão da temperatura para seleccionar a rotação SWING MODE ( ) de Swing Mode 1 para Swing Mode 3. Existem 3 diferentes SWING MODE, que são: Swing mode 1 Swing mode 2 Swing mode 3 O SWING MODE não será activado a menos que SWING também esteja activado. A rotação é indicada pelo logótipo: Se não existir nenhuma mudança nos modos durante 4 segundos, a unidade funcionará de acordo com o SWING MODE ( ) seleccionado.

1.4 Velocidade da Ventoinha QUIET

Pressione a tecla QUIET uma vez para ativar a velocidade da ventoinha Silêncio. O símbolo QUIET será mostrado. Para desativar a velocidade da ventoinha Silêncio e voltar à velocidade anterior, pressione a tecla QUIET novamente. Se o utilizador pressionar o botão FAN (VENTILAÇÃO) ou o botão TURBO ou desligar a unidade, a velocidade de silêncio será desligada. Esta velocidade é apenas válida durante o modo COOL (FRIO) e HEAT (CALOR) para os modelos seleccionados.

1.5 “ ” ou “ ” Botão de Definição da Temperatura

Pressione o botão da temperatura e defina a temperature à sua escolha pressionando uma vez o botão

” ou “ ” , a temperatura muda para 1°C ou 1°F. O intervalo padrão de definição da temperature vai de 16°C a 30°C (60°F a 86°F). Quando a Opção 20 - 30ºC é selecionada, o intervalo limite da temperatura é definido para 20ºC a 30ºC (68°F a 86°F). Pressionando ambas as teclas em simultâneo vai alternar a definição da temperatura entre ºC e ºF. Não é permitida a definição da temperatura durante o modo FAN (VENTOINHA) (No set temp no visor). Não visualiza a temperatura ambiente.

1.6 Função SLEEP (descanso)

Pressione o botão SLEEP para ativar o modo Descanso. A função SLEEP (descanso) não está disponível no modo DRY (SECO) e no modo FAN (VENTOINHA).

1.7 “ON TIMER” e “OFF TIMER”

A unidade tem 2 temporizadores de eventos, nomeadamente Temporizador 1 e Temporizador 2, cada evento tem um ON TIMER e um OFF TIMER. A atividade para pressionar a tecla para Timer ON (ligar temporizador) e Timer OFF (desligar temporizador) é mostrada na tabela 1,1

INSTRUÇÃO DE FUNCIONAMENTO

Tradução da instrução original 9-OM-SLM9-0312(0)SIESTA-PT.indd 19-OM-SLM9-0312(0)SIESTA-PT.indd 1 5/7/12 5:05:34 PM5/7/12 5:05:34 PM2 Tabela 1,1: Sequência de pressão da tecla Timer ON e Timer OFF e evento.

TECLA TIMER ON TECLA TIMER OFF

ON Timer 1 ON Timer 2 OFF Timer 1 OFF Timer 2 Desativado Desativado Desativado Desativado Ativado Desativado Ativado Desativado Desativado Ativado Desativado Ativado Ativado Ativado Ativado Ativado Todos os cronómetros são cronómetros que activam eventos e podem ser desviados pelo botão ON/OFF e pela função Cancelar. Definir os cronómetros do Evento 1 e do Evento 2 O processo para Timer ON e Timer OFF é o mesmo. Pressione e segure a tecla Timer ON/OFF durante 3 segundos para entrar no modo de definição do temporizador. (ícone ON 1 ou OFF 1 irá piscar) Pressione UP ou DOWN para selecionar Timer 1 ou Timer 2 para definição. (‘1’ a piscar indicará que está selecionado Timer 1, ‘2’ a piscar indica que Timer 2 está selecionado) Pressione novamente a tecla Timer ON/OFF para confirmar. (Dia vai piscar a seguir) Pressione UP ou DOWN para selecionar o dia. Pressione novamente a tecla Timer ON/OFF para confirmar o dia. (Hora vai piscar a seguir) Pressione UP ou DOWN para selecionar a hora. Pressione novamente a tecla Timer ON/OFF para confirmar a hora. (Minuto vai piscar a seguir) Pressione UP ou DOWN para selecionar o minuto. Pressione novamente a tecla Timer ON/OFF para confirmar o minuto. Cada temporizador (Timer 1 ON ou Timer 1 OFF ou Timer 2 ON ou Timer 2 OFF) apenas serão definidos separadamente após seguir os 7 passos, se não houver operação das teclas durante 5 segundos durante a definição do temporizador, automaticamente sairá do modo de definição e não serão executadas nenhumas mudanças. O temporizador ON/OFF será verificado a cada 1 minuto. Não é aconselhável definir ON TIMER e OFF TIMER tendo os mesmos valores. Se isto ocorrer, o temporizador efetivo será tratado com prioridade conforme a tabela 1.2. Exemplo: Definições ON TMR 2 : DAY – TUE, TIMER – 5.00pm Definições OFF TMR 1 : DAY – TUE, TIMER – 5.00pm Resultado quando o RTC atingir 5.00pm na TUE (Terça): quando a unidade está ligada, sem resposta. quando a unidade está desligada, a unidade irá ligar-se. Tabela 1,2: Prioridade do Temporizador Prioridade Temporizador 1 (o mais alto) ONTMR2 2 OFFTMR2 3 ONTMR1 4 (o mais baixo) OFFTMR1 Perante receção IR, o controlador remoto sem fios IR irá cancelar as definições ON TIMER 2 e OFF TIMER 2.

1.8 Função DELAY TIMER (Temporizador De Atraso)

Ao pressionar a tecla DELAY TIMER uma vez activará a função de temporizador de atraso durante 1 hora. Um indicador “OVERRIDE” aparecerá no ecrã LCD. Ao pressionar a mesma tecla de novo aumentará a definição para 2 horas. Um indicador “OVERRIDE” será mostrado. Ao pressionar continuamente a tecla desactivará a função de temporizador de atraso. Após o temporizador de atraso estar completo, a função de temporizador de atraso é desativada e o logo desliga-se (OFF). Todos os temporizadores serão reiniciados.

1.9 Função de Velocidade da Ventoinha

A velocidade da ventoinha pode ser mudada ao pressionar a tecla FAN (VENTOINHA): Baixo > Médio > Alto > Automático > *Velocidade da ventoinha não está disponível no modo DRY (SECO).

Início do funcionamento: Pressione o botão ON/OFF,o ecrã LCD mostrará o visor completo e a unidade é ligada. Paragem do funcionamento: Pressione o botão ON/OFF, o ecrã LCD mostrará o relógio tempo real e a unidade é desligada.

1.11 Definições para ligar

A unidade iniciará com a ultima definição do quadro principal durante o funcionamento. Se a ultima informação não estiver disponível, a unidade utilizará as definições padrão. As definições padrão são as seguintes: Unidade : desligado Modo: Frio Velocidade da ventoinha: Alto

RTC: 12:00AM, MONDAY

Oscilar: desligado Modo oscilar: Padrão: Temporizadores: Desactivar Turbo: Desactivar Silêncio: desligado Descanso: desligado Cancelar: Desactivar

1.12 Visor Real Time Clock (RTC) (relógio tempo real)

RTC é mostrado no ecrã durante a unidade ON ou OFF exceto em caso de falha de energia ou erro de código. Definir o RTC Ao pressionar a tecla RTC uma vez, a hora será activada para o modo de definição do RTC. (Dia vai piscar) Pressione UP ou DOWN para selecionar o dia. Pressione novamente RTC para confirmar o dia. (Hora vai piscar a seguir) Pressione UP ou DOWN para selecionar a hora. Pressione novamente RTC para confirmar a hora. (Minuto vai piscar a seguir) Pressione UP ou DOWN para selecionar o minuto. Pressione novamente RTC para confirmar o minuto. O RTC apenas será definido após seguir os 7 passos, se não houver operação das teclas durante 5 segundos durante a definição do RTC, automaticamente sairá do modo de definição e não serão executadas nenhumas mudanças.

1.13 Tecla de bloqueio

Esta função de tecla de bloqueio impede qualquer alteração de definição. Pressione e segure ambas as teclas TURBO e QUIET durante 5 segundos e irá ativar/desativar a função de bloqueio de teclas; “KEYLOCK” aparecerá/desaparecerá no ecrã LCD. Assim que todas as teclas estiverem bloqueadas, só as teclas ON/OFF, TURBO e QUIET (para desbloquear) podem ser pressionadas.

A bateria de reserva é utilizada para reter o RTC e as definições do temporizador programável de 7 dias durante uma falha de energia durante o mínimo de 1 mês contínuo para cada novo conjunto de baterias instalado. Para unidades sem bateria de reserva, a predefinição será 12:00am de Segunda-feira e reinício do temporizador quando a energia for retomada.

1.15 Indicador de erro

Se for detetada alguma condição anormal, será mostrado um código de erro. O código de erro é mostrado utilizando os segmentos do RTC (piscam), que significa que sempre que ocorrer um erro, o RTC não será mostrado em vez do código de erro. O formato do código de erro será o seguinte: Código de Erro DX Descrição do erro Sensor de Divisão Aberto ou Curto E1 Sensor da Bobina Interior Aberto E2 Sensor da Bobina Exterior Aberto E3 Sobrecarga do Compressor/Sensor da Bobina Interior Curto/Sensor da Bobina Exterior Curto E4 Fuga de Gás E5 Erro da bomba de água E6 Sensor de Bobina Exterior Existe (modelo MS) E7 Erro de Hardware (pino do interruptor táctil pequeno) E8 Erro de Resposta da Ventoinha Interior E9 Erro EEPROM EE Código de Erro CW Descrição do erro Sensor de Divisão Aberto ou Curto E1 Sensor da Água no Tubo Aberto ou Curto E2 Temperatura da Água no Tubo Fraca E4 Temperatura da Água no Tubo Má/Falha E5 Erro da bomba de água E6 Erro de Hardware (pino do interruptor táctil pequeno) E8 Erro de Resposta da Ventoinha Interior E9 Diagnóstico De Falhas (Só para o inversor) Se não houver nenhuma condição anormal detectada, o controlador com fios ARCWB fará com que o código de erro pisque. CÓDIGO DE ERRO SIGNIFICADO 00 NORMAL

L3 SOBREAQUECIMENTO DA CAIXA DE CONTROLO EXTERIOR

U4 ERRO DE COMUNICAÇÃO

2.0 DEFINIÇÃO DE HARDWARE

A unidade tem opção de 2 jumpers para controlar a função do quadro. Tabela 2,0: Sumário das definições de Hardware OPÇÃO Com Jumper Sem Jumper Definir intervalo de temperatura Definir intervalo de temp. entre 20ºC - 30ºC Definir intervalo de temp. entre 16ºC - 30ºC (Padrão) TURBO_QUIET Desativar velocidade turbo e silêncio da ventoinha (Padrão) Ativar velocidade turbo e silêncio da ventoinha

• Apenas aplicável ao modelo com características Turbo ou Silêncio incorporadas.

Os seguintes acessórios estão incluídos juntamente com este manual. No caso de faltar alguma peça, entre em contacto com o vendedor imediatamente. Controlador Remoto Parafuso de madeira (2 peças) e parafuso da máquina (2 peças) Manual de instruções Bateria

3.2 Guia de funcionamento passo a passo

Abrir primeiro o clip no topo do controlador seguido do clip em baixo. Remover a parte superior da caixa do controlador da parte de baixo. Fixe a caixa inferior à parede com os 2 parafusos fornecidos. Depois inserir o fio de ligação através da ranhura na parte superior central da caixa como mostrado. Volte a inserir o clip inferior primeiro e depois encaixe a parte superior. MODE TURBO SW GQUIETDELAY TIMERTIMERTIMERSLEEP

Controlo remoto do LCD (Parte superior da caixa) Fios de ligação 2 parafusos de madeira Controlo remoto do LCD (Parte inferior da caixa)
