Tipo de producto	Monitor
Marca	LC-Power
Modelo	M40UWQHD144
Tamaño de pantalla	40 pulgadas
Formato de imagen	21:9
Tecnología de panel	ADS (IPS)
Resolución nativa (DP)	3440 x 1440 a 144 Hz
Resolución nativa (HDMI 2.0)	3440 x 1440 a 100 Hz
Resolución nativa (Type-C)	3440 x 1440 a 60 Hz
Tasa de refresco	144 Hz
Tiempo de respuesta	4 ms (OD)
Brillo	400 cd/m²
Relación de contraste	1200:1
Ángulos de visión	178° horizontales y verticales
Número de colores	16,7 millones
Adaptive-Sync	Sí
Entradas de vídeo	1x DP 1.4, 2x HDMI 2.0, 1x Type-C
Salida de audio	Sí (conector jack de 3,5 mm)
Montaje VESA	75 x 75 mm
Alimentación	100-240 V CA, 50/60 Hz, 3,0 A
Dimensiones con base	994,1 x 596,4 x 286,8 mm
Dimensiones sin base	994,1 x 418,3 x 82,4 mm
Peso neto	10,98 kg
Peso bruto	14,38 kg
Funciones adicionales	Luz azul baja, modos de juego (FPS, RTS, MOBA), PIP/PBP, OSD
Accesorios incluidos	Cable de alimentación, cable HDMI, cable DP, soporte y base, cubierta decorativa para pared, tornillos
Mantenimiento y limpieza	Paño suave ligeramente húmedo, solo agua, evitar disolventes
Seguridad	No exponer a la humedad, no abrir la carcasa, desconectar antes de limpiar

Preguntas frecuentes - M40UWQHD144 LC-Power

¿Cómo instalar la base del monitor?

Saque el soporte y la base, fíjelos juntos con los tornillos PM5*15mm incluidos (3 tornillos, uno de repuesto). Luego, inserte el conjunto en la ranura de la carcasa trasera y presione suavemente hasta que encaje. Para desmontar, proceda en orden inverso.

¿Cuáles son las opciones de montaje en pared disponibles?

El monitor es compatible con un soporte VESA de 75x75 mm. Retire la cubierta decorativa para pared, luego fije el soporte de pared con los tornillos PM4*16 incluidos. No se incluye ningún soporte VESA.

¿Qué cables se incluyen en la caja?

La caja contiene un cable de alimentación europeo, un cable de alimentación británico, un cable DP y un cable HDMI. También se incluyen tornillos de repuesto.

¿Cómo limpiar la pantalla del monitor?

Desconecte primero el monitor. Use un paño suave ligeramente humedecido con agua o un paño especial para pantallas. Nunca use diluyente, benceno, amoníaco o limpiador abrasivo.

¿Qué hacer si el monitor no muestra ninguna señal?

Verifique que el monitor esté encendido (luz azul fija). Si la luz parpadea, asegúrese de que la computadora esté encendida y que los cables de vídeo estén bien conectados. Intente cambiar la fuente de entrada a través del menú OSD.

¿Cómo acceder al menú OSD y modificar los ajustes?

Presione uno de los botones (▼,▲,☐,○,⏻) para activar la navegación. Presione ☐ para entrar en el OSD. Use ▼ o ▲ para navegar, ○ para confirmar y ↩ para salir.

¿Qué es la función Adaptive-Sync?

Adaptive-Sync permite sincronizar la tasa de refresco del monitor con la tarjeta gráfica para reducir las roturas de pantalla y mejorar la fluidez. Esta función se puede activar en el menú OSD.

¿Qué resoluciones y frecuencias son compatibles?

En DP 1.4: 3440x1440 a 144 Hz. En HDMI 2.0: 3440x1440 a 100 Hz. En Type-C: 3440x1440 a 60 Hz. También son compatibles resoluciones inferiores.

¿El monitor tiene altavoces integrados?

No, no tiene altavoces integrados. Sin embargo, hay un conector de salida de audio (jack de 3,5 mm) disponible para conectar altavoces o auriculares.

¿Cómo activar el modo de luz azul baja?

Acceda al menú OSD, vaya a los ajustes de imagen o juego, luego active la opción 'Luz azul baja' (Low Blue Light). Esto reduce la fatiga ocular.

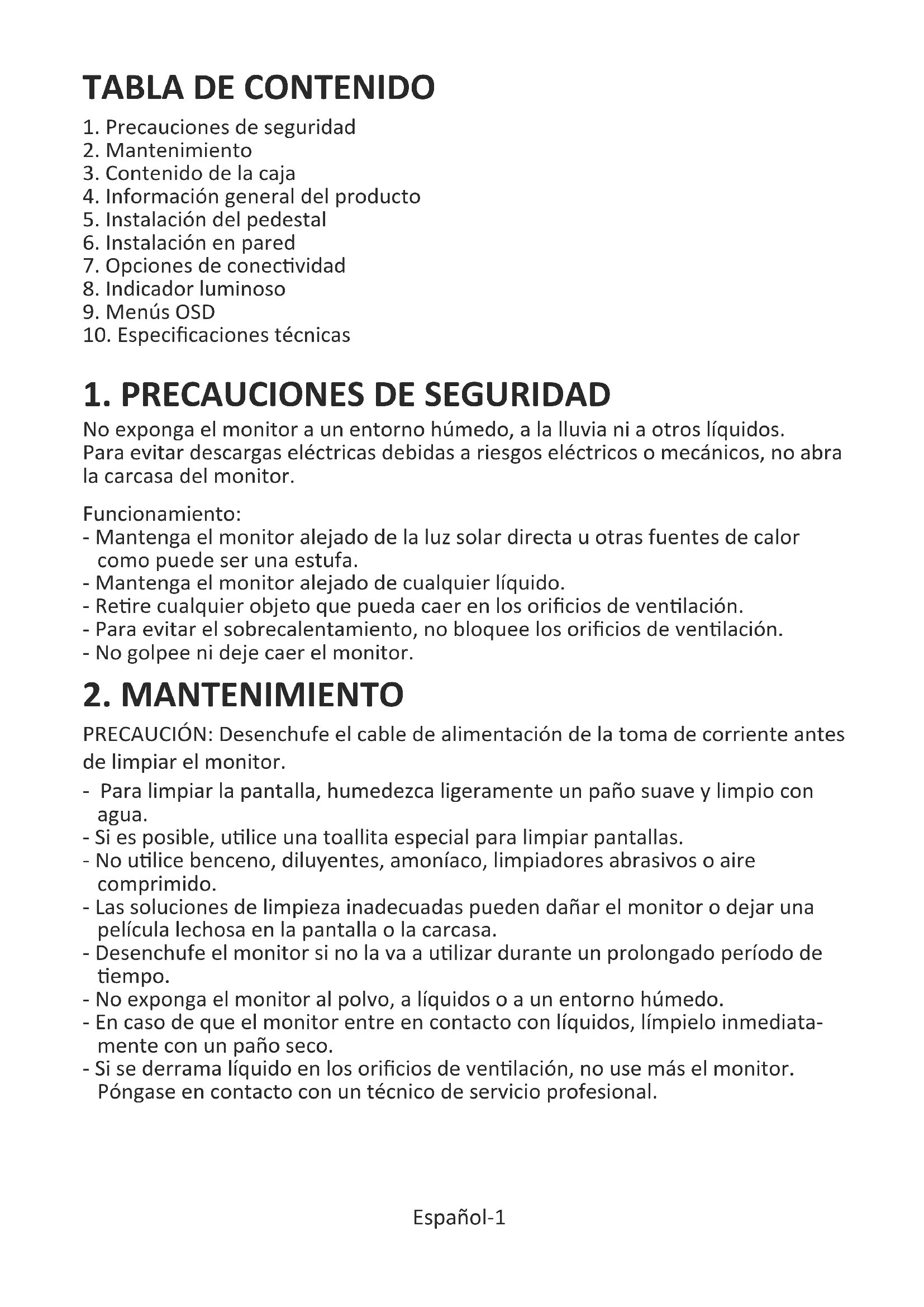

MANUAL DE USUARIO M40UWQHD144 LC-Power

1. Precauciones de seguridad
2. Mantenimiento
3. Contenido de la caja
4. Información general del producto
5. Instalación del pedestal
6. Instalación en pared
7. Opciones de conectividad
8. Indicador luminoso
9. Menús OSD
10. Especificaciones técnicas

1. PRECAUCIONES DE SEGURIDAD

No exponga el monitor a un entorno húmedo, a la lluvia ni a otros líquidos.

Para evitar descargas eléctricas debidas a riesgos eléctricos o mecánicos, no abra la carcasa del monitor.

Funcionamiento:

• Mantenga el monitor alejado de la luz solar directa u otras fuentes de calor como puede ser una estufa.
• Mantenga el monitor alejado de cualquier líquido.
• Retire cualquier objeto que pueda caer en los orificios de ventilación.
• Para evitar el sobrecalentamiento, no bloquee los orificios de ventilación.
• No golpee ni deje caer el monitor.

2. MANTENIMIENTO

PRECAUCIÓN: Desenchufe el cable de alimentación de la toma de corriente antes de limpiar el monitor.

• Para limpiar la pantalla, humedezca ligeramente un paño suave y limpio con agua.
• Si es posible, utilice una toallita especial para limpiar pantallas.
• No utilice benceno, diluyentes, amoníaco, limpiadores abrasivos o aire comprimido.
• Las soluciones de limpieza inadecuadas pueden dañar el monitor o dejar una película lechosa en la pantalla o la carcasa.
• Desenchufe el monitor si no la va a utilizar durante un prolongado período de tiempo.
• No exponga el monitor al polvo, a líquidos o a un entorno húmedo.
• En caso de que el monitor entre en contacto con líquidos, límpielo inmediata- mente con un paño seco.
• Si se derrama líquido en los orificios de ventilación, no use más el monitor. Póngase en contacto con un técnico de servicio profesional.

Aviso legal:

HDMI ^TM

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI, HDMI High-Definition Multimedia Interface y el logotipo de HDMI son marcas comerciales o marcas registradas de HDMI Licensing, Administrator, Inc. en EE. UU. y otros países.

3. Contenido de la caja

Tornillos M4*16mm x 5 (Instalación en pared)

Tubo del pedestal x 1 (con soporte acoplado)

Cable alimentación europeo x 1 Cable alimentación británico x 1

Cable DP x1 Cable HDMI x 1

Se pueden incluir tornillos adicionales de repuesto.

4. Información general del producto

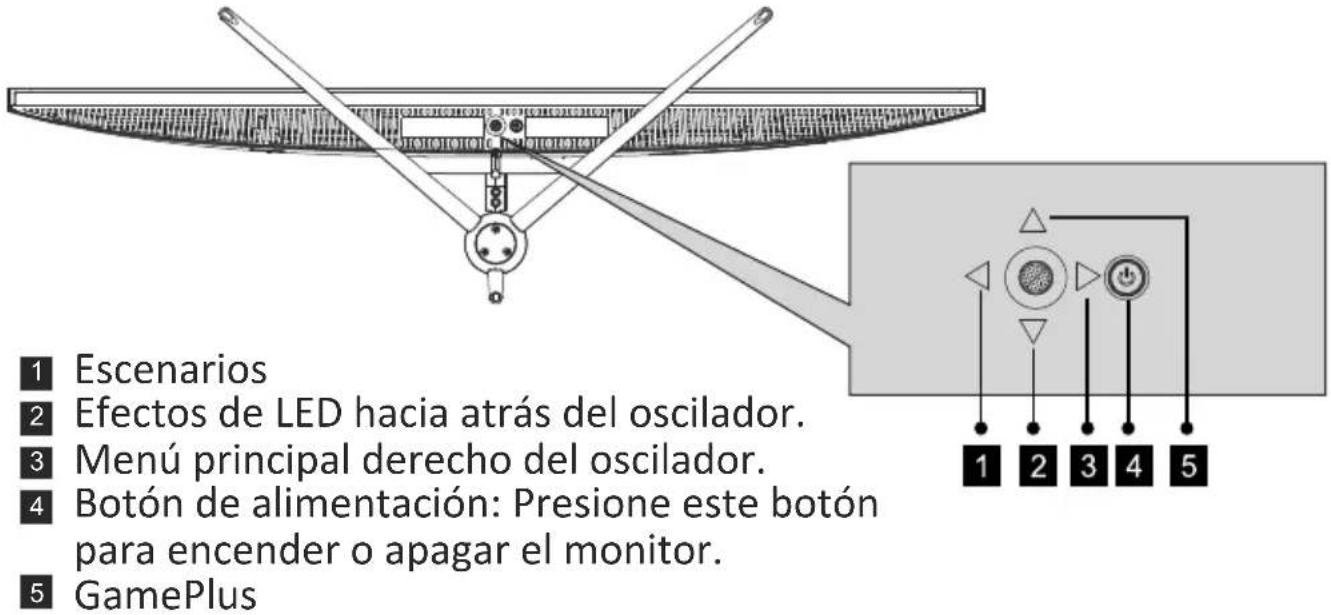

4.1 — Botones del monitor

1 Escenarios 2 Efectos de LED hacia atrás del oscilador. 3 Menú principal derecho del oscilador. 4 Botón de alimentación: Presione este botón para encender o apagar el monitor. 5 GamePlus

4.2 — Puertos del monitor

HDMI 2 HDMI1 DP Type C AUDIO AC IN 6

6 Entrada HDMI: inserte un extremo del cable HDMI en la salida HDMI de su PC y conecte el otro extremo al puerto HDMI del monitor.
7 Conectores DP: inserte un extremo del cable DP en la salida DP de su PC y conecte el otro extremo al puerto DP del monitor.
8 Tipo-C: inserte un extremo del cable Tipo-C en la salida Tipo-C de su PC y conecte el otro extremo al puerto Tipo-C del monitor.
9 Salida de audio: inserte el cable de audio para la salida de señales de audio.
10 Conector de alimentación: inserte el cable de alimentación para proporcionar energía al monitor.

5. Instalación del pedestal

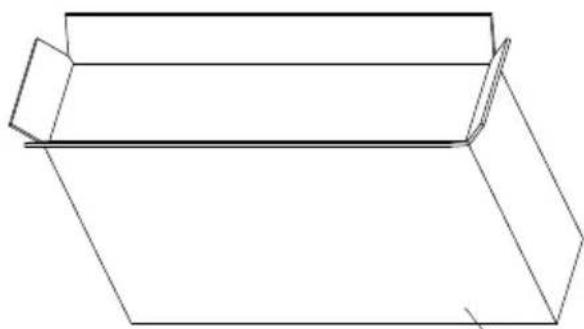

1. Abra el paquete y, a continuación, saque la espuma y colóquela sobre una mesa.

espuma de
poliestireno debajo

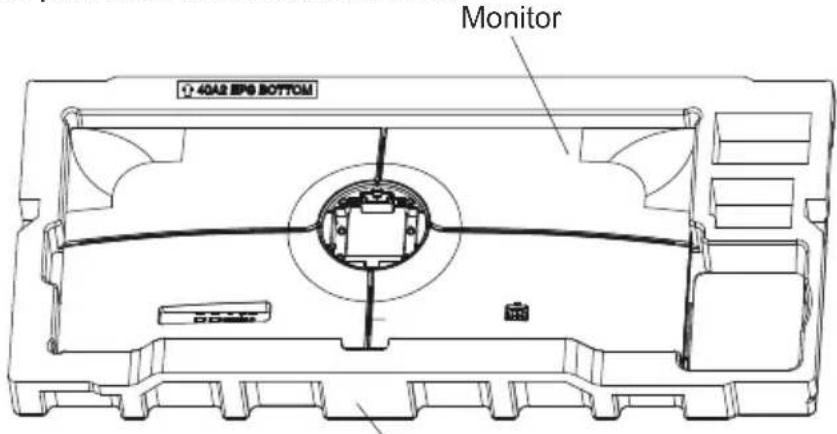

1. Quite la cubierta superior de espuma de poliestireno, saque la carcasa de la bolsa de plástico y colóquela en la cavidad de la cubierta inferior de la espuma de poliestireno nuevamente.

40A2 EPS BOTTOM Monitor

espuma de poliestireno debajo

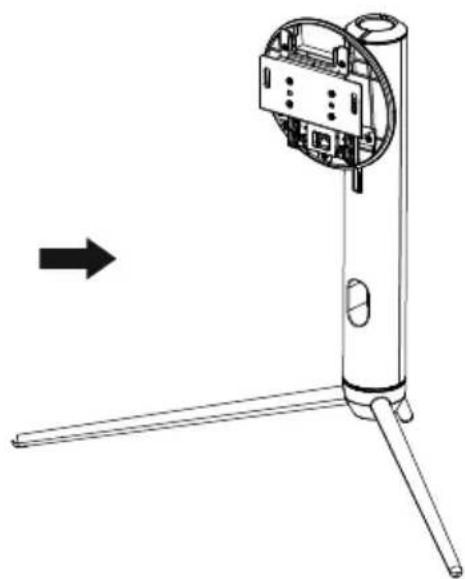

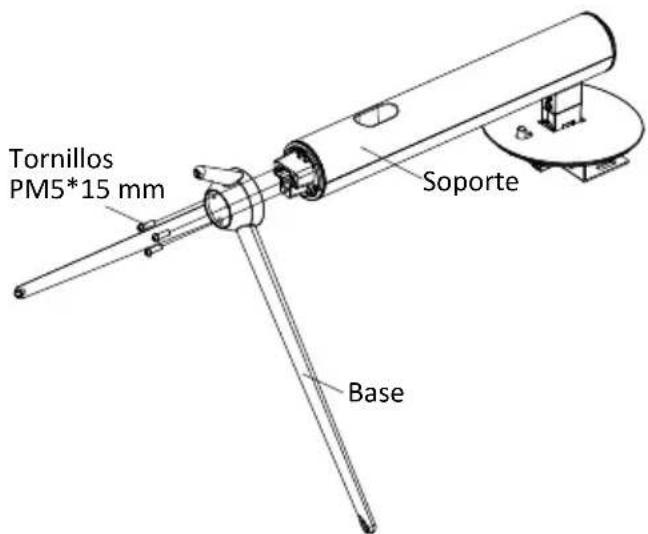

1. Saque el soporte y la base y fijelos con tres tornillos avellanados PM5*15 mm (incluido un tornillo de repuesto), como se muestra en la figura anterior.

Tornillos PM5*15 mm Soporte Base

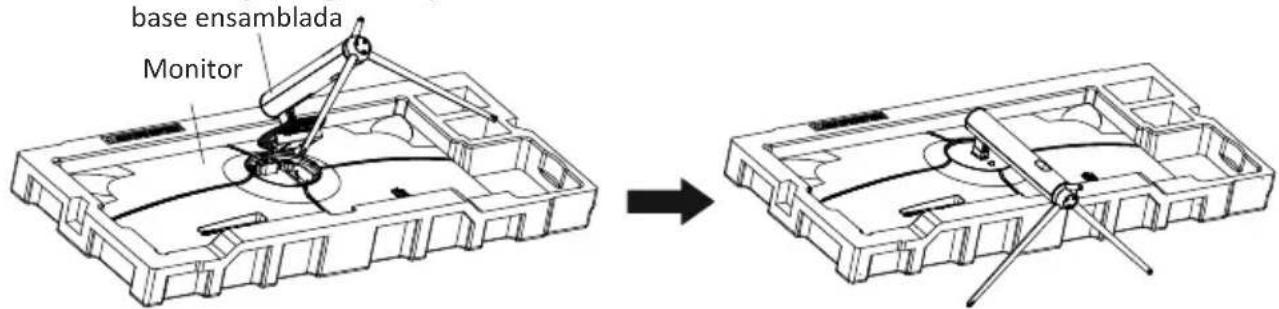

1. Como se muestra en la figura anterior, coloque el ensamblaje de la base montado en el paso 3 en el receptor correspondiente de la carcasa trasera, presione suavemente el soporte para hacer que el ensamblaje del eje se enganche en el seguro, a continuación, sostenga el soporte por su posición central, levante suavemente la carcasa dos veces sin tropezar, con el fin de garantizar que la hebilla pueda bloquear el conjunto de la base. Para realizar el desmontaje, siga los pasos en orden inverso.

base ensamblada Monitor

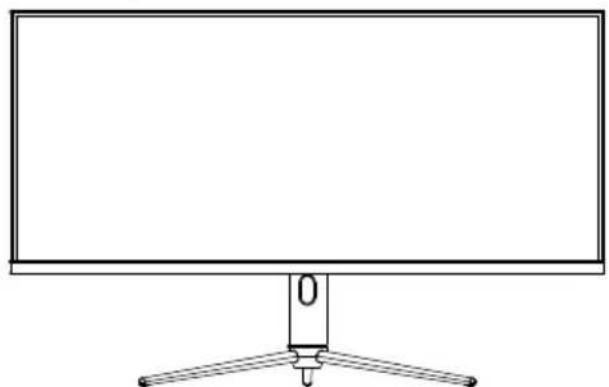

1. Sostenga el eje de soporte con la mano y levante la máquina.

Nota: A la hora de levantar la máquina, no sujete la pantalla ni la ponga boca abajo con las manos para evitar que se rompa la pantalla de dicha máquina.

Asegúrese de colocar el monitor sobre una superficie plana antes de quitar el pedestal.

6. Instalación en pared

Este monitor solo incluye tornillos que pueden usarse al conectar el monitor a un soporte tipo VESA de 75*75 mm. No se incluye un soporte VESA ni un accesorio de montaje.

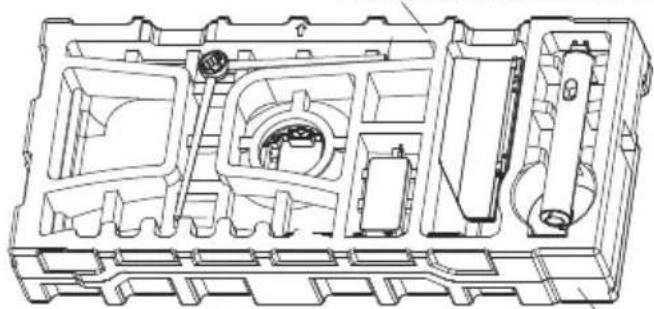

1. Abra el paquete y, a continuación, saque la espuma y colóquela sobre

una mesa.

espuma de poliestireno superior

espuma de poliestireno debajo

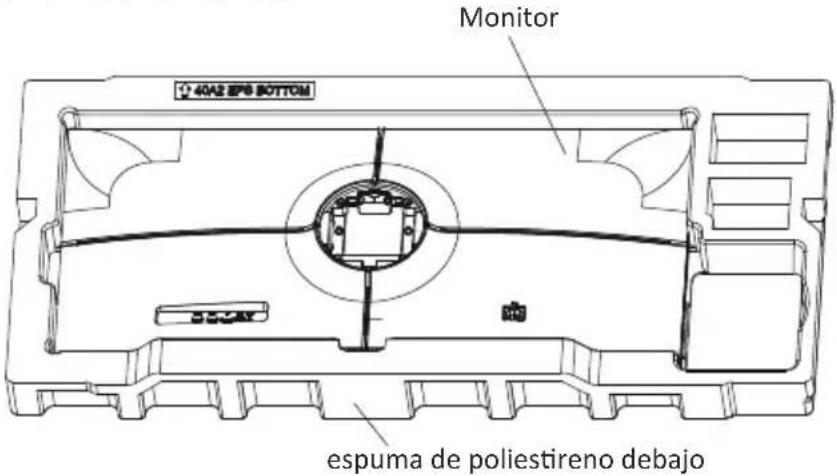

1. Quite la cubierta superior de espuma de poliestireno, saque la carcasa de la bolsa de plástico y colóquela en la cavidad de la cubierta inferior de poliestireno nuevamente.

Monitor 40A2 EPB BOTTOM espuma de poliestireno debajo

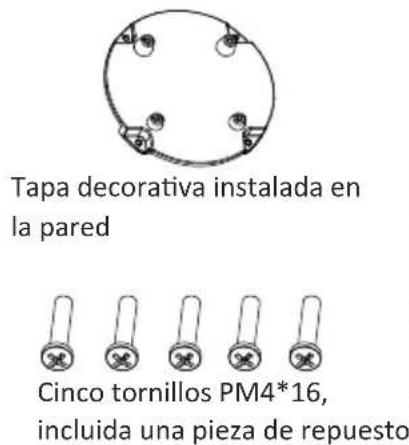

1. Retire la cubierta decorativa colgante del interior del accesorio, bloquee el orificio de la rosca M4 en el medio de la carcasa con los 4 tornillos PM4*16 y bloquéelo con un destornillador (por ejemplo, el perno representativo verde). El adaptador instalado en la pared se

Tapa decorativa instalada en la pared Cinco tornillos PM4*16, incluida una pieza de repuesto

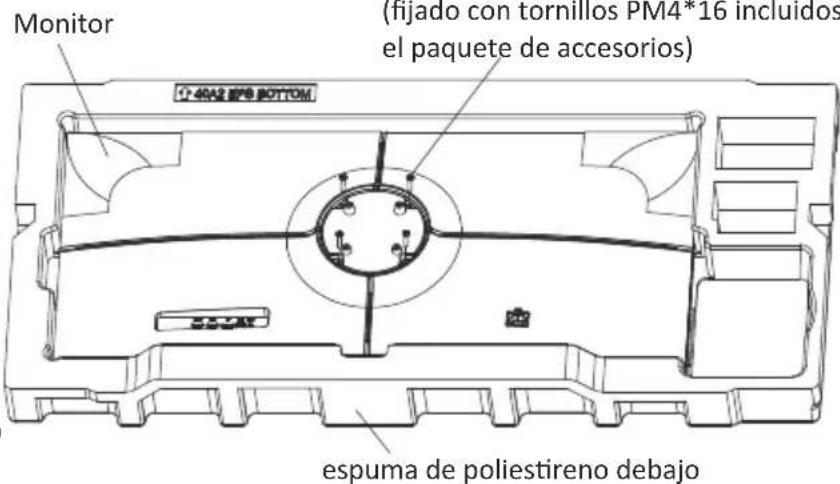

Monitor (fijado con tornillos PM4*16 incluidos el paquete de accesorios) espuma de poliestireno debajo

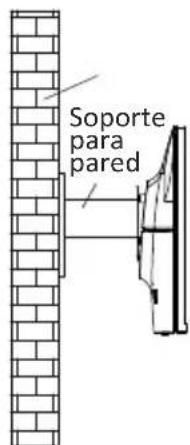

1. No toque la pantalla directamente con las manos durante el funcionamiento del montaje en pared.

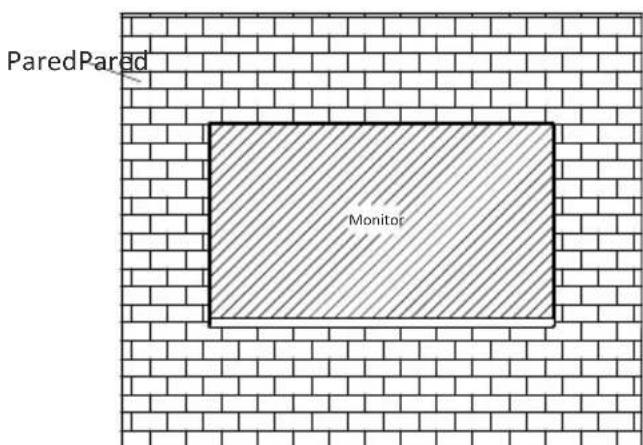

Soporte para pared

7. Opciones de conectividad

1. Inserte un extremo del cable DP en la tarjeta gráfica de su PC. También se puede usar un cable HDMI. El cable HDMI se incluye.

2. Enchufe el otro extremo del cable en el conector correspondiente del monitor.

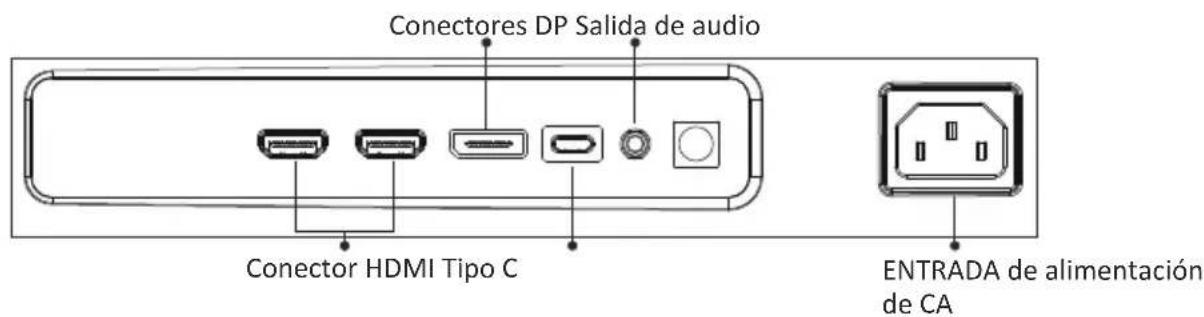

Conectores DP Salida de audio Conector HDMI Tipo C ENTRADA de alimentación de CA

1. Conecte el cable de alimentación al monitor y, a continuación, conecte el otro extremo a la fuente de alimentación. Se recomienda utilizar un protector contra sobretensiones con un voltaje adecuado si no se puede acceder directamente a una toma de corriente.

2. Localice el botón de alimentación del monitor y presiónelo para encenderlo

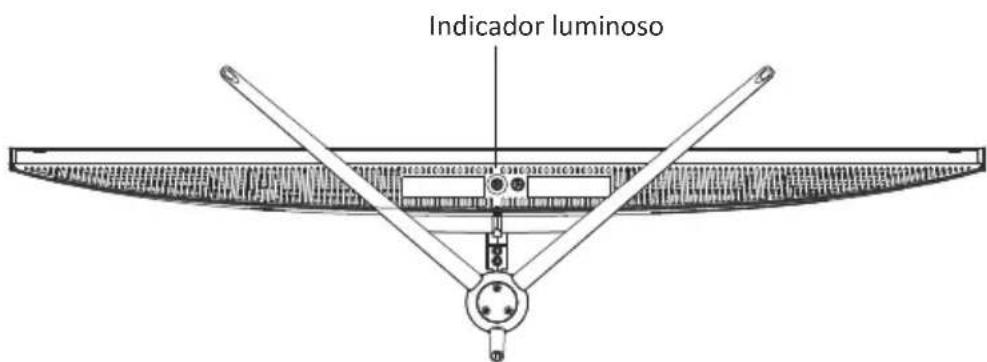

8. Indicador luminoso

Indicador luminoso

Indicador luminoso

La luz azul fija indica que la alimentación está activada y que el monitor está funcionando con normalidad. La luz roja intermitente indica que no hay fuente de video, no se ha detectado ninguna señal horizontal o vertical o que la energía es baja. Asegúrese de que el equipo esté encendido y que todos los cables de vídeo estén completamente insertados y/o conectados.

9. Menús OSD

El menú de visualización en pantalla (OSD) se puede usar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y presionar el botón M.

Cuando use el monitor por primera vez, la configuración se ajustará automáticamente a la configuración óptima de acuerdo con la configuración y las partes de su PC, etc.

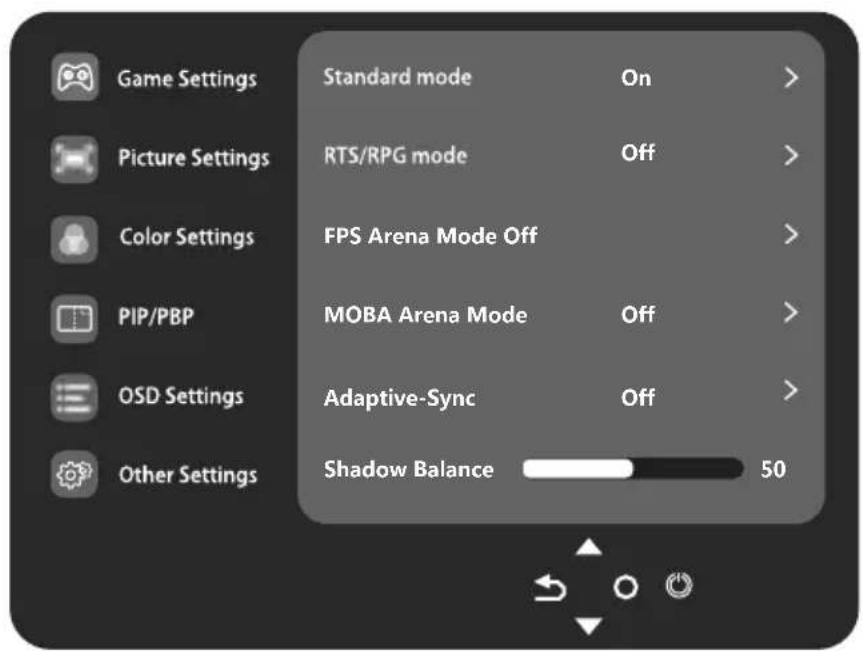

Menú OSD

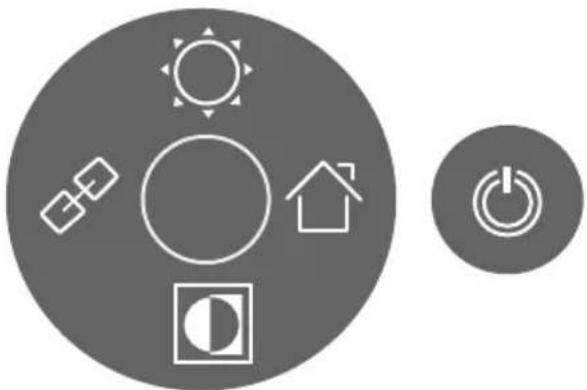

1. Presione cualquiera de los botones (→,▼,▲ ○ ⏻) para activar la ventana de navegación.

1. Presione (♂) para entrar en la pantalla OSD.

Game Settings Picture Settings Color Settings PIP/PBP OSD Settings Other Settings Standard mode On > RTS/RPG mode Off > FPS Arena Mode Off > MOBA Arena Mode Off > Adaptive-Sync Off > Shadow Balance 50

1. Presione ▼ o ▲ para navegar por la función.

- Seleccione la función que desee y presione ④ para entrar en el submenú.

- Presione ▼ para navegar por el submenú y, a continuación, presione ○ para confirmar la selección de la función deseada.

- Presione ▼o ▲para resaltar una opción y, a continuación, presione □para confirmar la configuración y salir del menú actual.

1. Presione → para salir de la interfaz de menú.

2. Especificaciones técnicas

Modelo	LC-M40-UWQHD-144
Tamaño de la pantalla	40"
Relación de aspecto	21:9
Luz de fondo	E-LED
Brillo	400 cd/m2 (valor típico)
Panel	ADS (IPS)
Resolución	DP1.4: 3440*1440 a 144HzHDMI 2.0: 3440*1440 a 100 HzTipo-C: 3440*1440 a 60 Hz
Tasa de actualización	144 Hz
Tiempo de respuesta	OD 4 ms
Ángulo de visión	≥178° (H) / ≥178° (V)
Relación de contraste	1200:1
Soporte VESA	75 x 75mm
Colores	16,7 millones
Adaptive-Sync	Sí
Señal de entrada	DP 1.4*1, HDMI 2.0*2, Tipo C*1
Entrada de alimentación	100-240 VCA, 50/60 Hz 3.0A
Audio
Altavoces	No
Salida de audio	Sí
Accesorios
Cable de alimentación	Sí
Cable HDMI	Sí
Cable DP	Sí
Funciones adicionales
Luz Azul baja	Sí
Dimensiones físicas
Dimensiones (con base)	994,1*596,4*286,8mm
Dimensiones (sin base)	994,1*418,3*82,4mm
Peso neto	10,98 kg
Peso bruto	14,38 kg
