WS 9273 - Estación meteorológica TECHNOLINE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación meteorológica con emisor exterior inalámbrico
Marca	TECHNOLINE
Modelo	WS 9273
Dimensiones (estación meteorológica)	170,4 x 34,3 x 148,8 mm
Dimensiones (emisor exterior)	36 x 16 x 102,6 mm
Alimentación estación meteorológica	2 pilas C (IEC LR14, 1,5 V)
Alimentación emisor exterior	2 pilas AAA (IEC LR3, 1,5 V)
Tipo de hora	Controlada por radio DCF (77,5 kHz) con ajuste manual
Pantalla	LCD con contraste ajustable (8 niveles)
Funciones principales	Hora, calendario, alarma, temperatura/humedad interior y exterior, MIN/MAX, previsión meteorológica, histórico presión atmosférica (12h), tendencia meteorológica
Rango de temperatura interior	-9,9°C a +59,9°C (resolución 0,1°C)
Rango de temperatura exterior	-39,9°C a +59,9°C (resolución 0,1°C)
Rango de humedad interior	20% a 95% HR (resolución 1%)
Rango de humedad exterior	1% a 99% HR (resolución 1%)
Frecuencia de transmisión	868 MHz
Alcance de transmisión	Hasta 100 m en campo libre
Intervalo de medición interior	Cada 16 segundos
Intervalo de medición exterior	Cada 4 segundos
Duración de las pilas (estación)	Hasta 24 meses
Duración de las pilas (emisor)	Hasta 12 meses
Limpieza y mantenimiento	Paño suave húmedo; evitar disolventes e inmersión
Seguridad	Usar pilas alcalinas, respetar polaridad, no abrir, mantener fuera del alcance de los niños
Garantía	No abrir bajo pena de anulación; devolver al punto de compra para reparación
Reciclaje	No tirar a la basura doméstica; llevar a puntos de recogida

Preguntas frecuentes - WS 9273 TECHNOLINE

¿Cómo ajustar la hora manualmente?

Para ajustar la hora manualmente, pulse la tecla SET durante 3 segundos hasta que el contraste LCD parpadee. Pulse varias veces SET para pasar al ajuste de la hora. Use las teclas + o MIN/MAX para ajustar las horas, luego pulse SET para pasar a los minutos. Confirme con SET. Tenga en cuenta que si se recibe la señal DCF, la hora ajustada manualmente será reemplazada.

¿Cómo interpretar los iconos de previsión meteorológica?

Los iconos pronostican una mejora o deterioro del tiempo: sol (bueno), sol con nubes (variable), nubes (nublado), lluvia (lluvioso). El indicador de tendencia (flecha) muestra la dirección de la presión atmosférica. Tenga en cuenta que las previsiones son indicativas y no garantizan una exactitud absoluta (aproximadamente 75%).

¿Qué hacer si la temperatura exterior no se muestra (--.-)?

Si la pantalla exterior muestra '--.-', significa que la señal de 868 MHz no se recibe. Verifique que el emisor esté encendido y que las pilas estén en buen estado. Asegúrese de que la distancia no exceda 100 m en campo libre y que no haya interferencias (pantallas, marcos metálicos). Si es necesario, reinicie ambos dispositivos retirando las pilas durante 1 minuto.

¿Cómo activar o desactivar la alarma?

Pulse una vez la tecla ALARM para activar o desactivar la alarma. El icono de alarma (campana) se muestra cuando está activada. Para ajustar la hora de alarma, mantenga pulsado ALARM durante 3 segundos hasta que las horas parpadeen, luego use + o MIN/MAX para ajustar.

¿Por qué la hora no se sincroniza automáticamente?

La recepción DCF se realiza automáticamente a las 2:00 y 3:00 de la madrugada. Si falla, la estación reintenta cada hora hasta las 6:00. Para forzar una recepción, coloque la estación cerca de una ventana, alejada de dispositivos electrónicos (al menos 1,5-2 m). Si la recepción es imposible, puede desactivar la función (consulte los ajustes) y ajustar la hora manualmente.

¿Cómo consultar las temperaturas mínimas y máximas?

Pulse varias veces la tecla MIN/MAX para mostrar sucesivamente las temperaturas MAX y MIN interior y exterior. Para los registros exteriores, también se muestran la fecha y hora del registro. Para restablecer todos los registros, mantenga pulsado MIN/MAX durante 3 segundos.

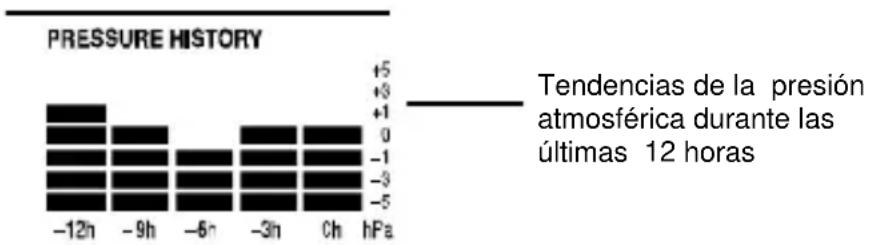

¿Qué significa el gráfico del historial de presión?

El gráfico de barras muestra las variaciones de presión atmosférica de las últimas 12 horas, con intervalos de 3 horas (0h, -3h, -6h, -9h, -12h). Cada barra indica una desviación en hPa (0, ±1, ±3, ±5) respecto a la presión actual. Las barras ascendentes indican un aumento de presión (mejora del tiempo) y las descendentes una disminución (deterioro).

¿Qué tipos de pilas usar y cómo reemplazarlas?

Use solo pilas alcalinas nuevas del tipo recomendado: 2 pilas C (LR14) para la estación meteorológica y 2 pilas AAA (LR3) para el emisor. Respete la polaridad indicada en el compartimento. Reemplace todas las pilas al mismo tiempo, idealmente una vez al año. No mezcle pilas nuevas y usadas.

¿Cómo limpiar la estación meteorológica?

Limpie la carcasa y la pantalla con un paño suave y húmedo. No use nunca disolventes ni productos abrasivos que puedan rayar la pantalla. No sumerja nunca el aparato en agua.

¿Puedo usar la estación meteorológica con fines médicos?

No, este aparato está diseñado para un uso doméstico indicativo únicamente. No debe utilizarse para aplicaciones médicas ni para informar al público. Las mediciones no están garantizadas como estrictamente exactas.

MANUAL DE USUARIO WS 9273 TECHNOLINE

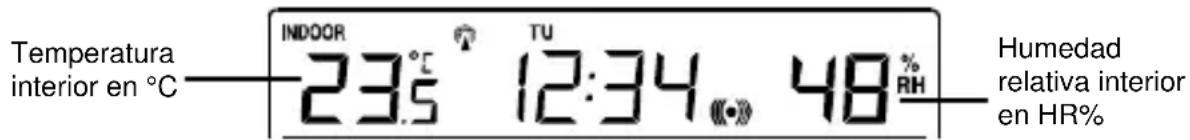

AFFICHAGE DE LA TEMPÉRATURE/HUMIDITÉ AMBIANTES

Manual de Instrucciones

iT+ 868MHz INSTANT TRANSMISSION

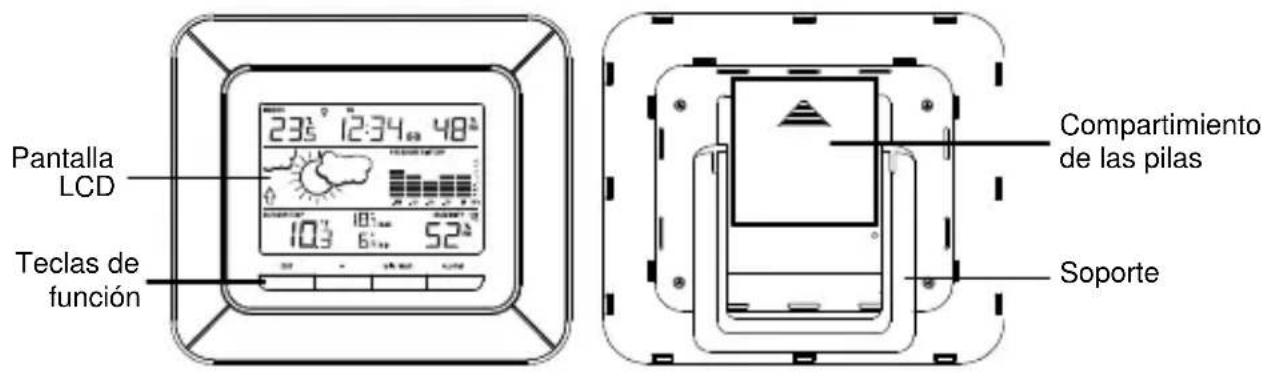

COMPONENTES

Estación meteorológica

Pantalla LCD Teclas de función 23° 12:34.00 48° 103 101.00 61.00 52° Compartimiento de las pilas Soporte

• Recepción de la hora vía señales de radio DCF con opción de ajuste manual de la hora

• Puede encender/apagar la función de recepción de la hora

• Muestra el día de la semana, la fecha y el mes (el año solamente en el modo de ajuste)

• Opción para seleccionar la zona horaria entre (-2h a +5h)
• Puede encender/apagar la función de la hora de verano (DST)
• Puede ajustar la alarma
• Muestra la temperatura en grados centígrados (°C)
• Visualización de los datos de la temperatura en interiores con las grabaciones de los MIN/MAX registros

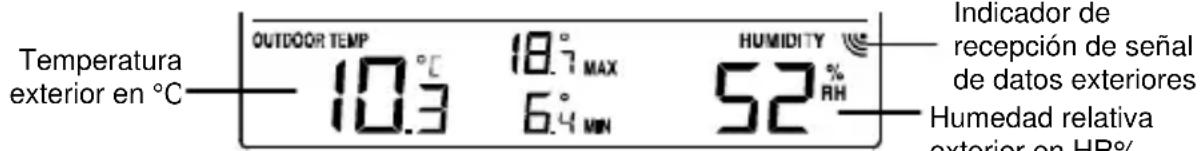

• Visualización de los datos de la temperatura en exteriores con las grabaciones de los MIN/MAX registros y la hora y fecha de su recepción
• Todos los MIN/MAX registros pueden ser reajustados
• Muestra la humedad en interiores y exteriores en %RH
• Muestra el pronóstico del tiempo con un icono indicador de las tendencias del tiempo
• Muestra el comportamiento de la presión atmosférica relativa en las últimas 12 horas
• Se puede ajustar el contraste de la pantalla LCD
• Indicador de pilas bajas
• Travesaño desplegable

Transmisor termo-higro

• Transmisión remota de la temperatura y humedad exterior a la estación meteorológica a través de señales de frecuencia de 868MHz
• Estuche para el montaje de pared
• Coloque en un lugar cubierto. Evite exponer la unidad a la lluvia y sol directo

CÓMO INSTALAR Y SUSTITUIR LAS PILAS EN EL TRANSMISOR TERMO-HIGRO

El transmisor termo-hygro utiliza 2 pilas AAA, IEC LR3, 1.5V. Para instalar y cambiar las pilas, por favor siga los siguientes pasos:

1. Abra el compartimento de las pilas empujando hacia arriba la tapa del compartimento con el pulgar.
2. Inserte las pilas observando la polaridad correcta, (observe las marcaciones).
3. Vuelva a colocar la tapa de las pilas.

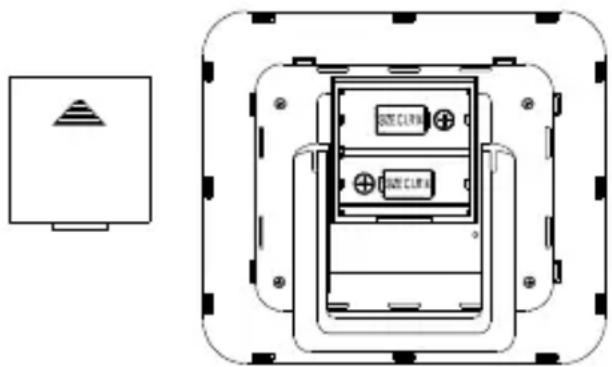

CÓMO INSTALAR Y SUSTITUIR LAS PILAS EN LA ESTACIÓN METEOROLÓGICA

La estación meteorológica utiliza 2 pilas C, IEC LR14, de 1,5 V. Para instalar y sustituir las pilas, siga el procedimiento que se describe a continuación:

1. Abra el compartimento de las pilas empujando hacia arriba la tapa del compartimento con el pulgar.
2. Instale las pilas observando la polaridad correcta de las mismas (observe las marcas).
3. Instale la tapa del compartimiento de las pilas.

Nota:

Si se sustituyen las pilas en cualquiera de los aparatos, será necesario reiniciar todos los aparatos siguiendo los procedimientos de configuración. Esto se debe a que el transmisor, cuando este puesto en funcionamiento, asigna un código de seguridad aleatorio que debe ser recibido y almacenado por la estación meteorológica dentro de los tres primeros minutos en que el transmisor comienza a recibir energía.

CAMBIO DE LAS PILAS:

Se recomienda que cambie las pilas de todas las unidades una vez al año para asegurar una óptima precisión de las mismas.

Por favor participe en la preservación del medio ambiente. Lleve las baterías usadas a un depósito autorizado.

1. Primero, instale las pilas en el transmisor (lea las instrucciones sobre "Como instalar y cambiar las pilas en el transmisor termo-higrómetro" anotadas arriba).

2. Después de aprox. 2 minutos de poner las pilas en el transmisor, instale las pilas en la estación meteorológica (vea las instrucciones sobre "Cómo instalar y cambiar las pilas en la estación meteorológica" anotadas arriba). Una vez que las pilas estén en su sitio, todos los segmentos de la pantalla LCD se iluminarán brevemente. Luego se visualizarán los datos de la temperatura/humedad interior, la hora en las 00:00. Si estos datos no son visualizados en la pantalla después de 60 segundos, retire las pilas y espere por lo menos 1 minuto, antes de reinsertarlas nuevamente. Una vez que los datos sean visualizados correctamente continúe con el siguiente paso.

3. Después de instalar las pilas, la estación meteorológica empezará a recibir los datos del transmisor exterior. Luego deberán visualizarse en la pantalla de la estación los datos de la temperatura y humedad en exteriores. Si estos datos no son visualizados después de 2 minutos, retire las pilas de ambas unidades y reinstálelas nuevamente comenzando desde el paso 1.

4. Con el fin de asegurar una buena recepción de la radio señal de transmisión 868 MHz, la distancia de colocación entre la estación y el transmisor no debe ser superior a 100 metros (observe las instrucciones sobre la "Instalación" y "Señal de recepción 868 MHz").

Nota:

Cuando haga el cambio de las pilas, asegúrese que queden bien instaladas y haciendo buen contacto con las terminales. Siempre espere por lo menos 1 minuto después de quitar las pilas y antes de instalarlas de nuevo, de lo contrario pueden presentarse problemas de transmisión.

1. Una vez que se termine el periodo de prueba de la recepción de datos en exteriores, aparece en la pantalla del reloj el icono de la torre DCF, este titilará en la esquina izquierda superior de la pantalla. Este icono le indica que el reloj ha detectado la radio señal y está intentando recibirla. Cuando se reciba la hora correctamente, el icono de la torre DCF dejará de titilar y se quedará visualizado en la pantalla de forma permanente.

HORA CONTROLADA POR RADIO DCF

La base de tiempo para la hora controlada por radio es un reloj atómico de cesio operado por Physikalisch Technische Bundesanstalt Braunschweig, que tiene una desviación de tiempo inferior a un segundo en un millón de años. La hora es codificada y transmitida desde

Mainflingen, cerca de Frankfurt, por medio de una señal de frecuencia DCF-77 (77,5 kHz) y tiene un alcance de aproximadamente 1.500 km. La estación meteorológica controlada por radio recibe esta señal y la convierte para indicar la hora exacta en horario de verano o invierno.

La calidad de la recepción depende en gran medida de la ubicación geográfica. En casos normales, no debería haber problemas de recepción a una distancia de hasta 1.500 km de Frankfurt.

La recepción de la radio-señal DCF se lleva a cabo dos veces a las 02:00 y a las 03:00 de la mañana. Si la señal de recepción no es recibida correctamente a las 03:00, el siguiente intento se hace a las 06:00 de la mañana a todas horas hasta llegar a una recepción correctamente y luego el siguiente intento se hará el día siguiente a las 02:00 de la mañana.

Una vez que finaliza el período de prueba de recepción de datos de temperatura y humedad exterior, el icono de torre DCF de la sección de indicación horaria comienza a parpadear en la esquina superior izquierda. Este icono indica que el reloj ha detectado que hay una señal de radio presente y que está intentando recibirla. Cuando se recibe el código horario, el icono de torre DCF deja de parpadear y se ilumina de manera constante en la pantalla, y se visualiza la hora.

Si el icono de torre no deja de parpadear y no se registra la hora, o si el icono de torre DCF no aparece, tome nota de lo siguiente:

• La distancia recomendada a cualquier fuente de interferencia, como monitores de ordenador o televisores, es de 1,5 - 2 metros como mínimo.
• En el caso de habitaciones de concreto o que contienen piezas de hierro (sótanos, estructuras superiores), la señal recibida se debilita de forma natural. En casos extremos, sitúe el aparato cerca de una ventana y/u oriente la parte delantera o trasera del aparato hacia el transmisor de Frankfurt.

- En la noche, las perturbaciones atmosféricas son generalmente menos severas y la recepción es posible en la mayoría de los casos. Una sola recepción diaria es suficiente para mantener la desviación en un nivel inferior a 1 segundo.

Estación meteorológica:

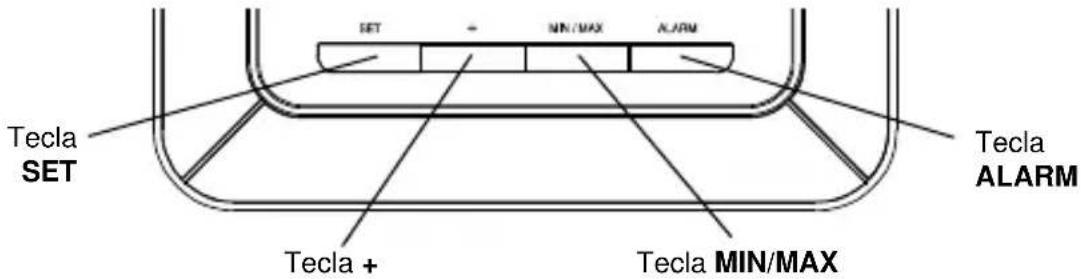

La estación meteorológica tiene 4 teclas o botones de fácil manejo:

SET MIN/MAX ALARM Tecla SET Tecla + Tecla MIN/MAX Tecla ALARM

Tecla SET

- Pulse esta tecla durante 2 segundos para entrar en los modos de ajuste manual: el contraste de la pantalla, la zona horaria, para encender/apagar la función de recepción de la hora, para encender/apagar la hora de verano DST, para hacer el ajuste manual de la hora y el calendario.

- Para apagar el sonido de la alarma

Tecla +

Sirve para aumentar/cambiar los valores/cifras en los modos de ajuste Para intercambiar entre la visualización de datos del tiempo / la fecha / humedad / y los segundos

- Para apagar el sonido de la alarma

Tecla MIN/MAX

• Sirve para intercambiar entre la visualización de los MIN/MAX registros de la temperatura registrada en interiores y exteriores
• Sirve para reducir/cambiar los valores/cifras en los modos de ajuste
• Pulse esta tecla durante 3 segundos para reajustar todos los MIN/MAX registros de la temperatura con respecto a los registros actuales
• Para apagar el sonido de la alarma

Tecla ALARM

• Para activar/desactivar la alarma y mostrar la hora de la alarma
• Pulse esta tecla durante 2 segundos para entrar en el modo de ajuste de la alarma
• Para apagar el sonido de la alarma
• Para salir del formato de ajuste manual

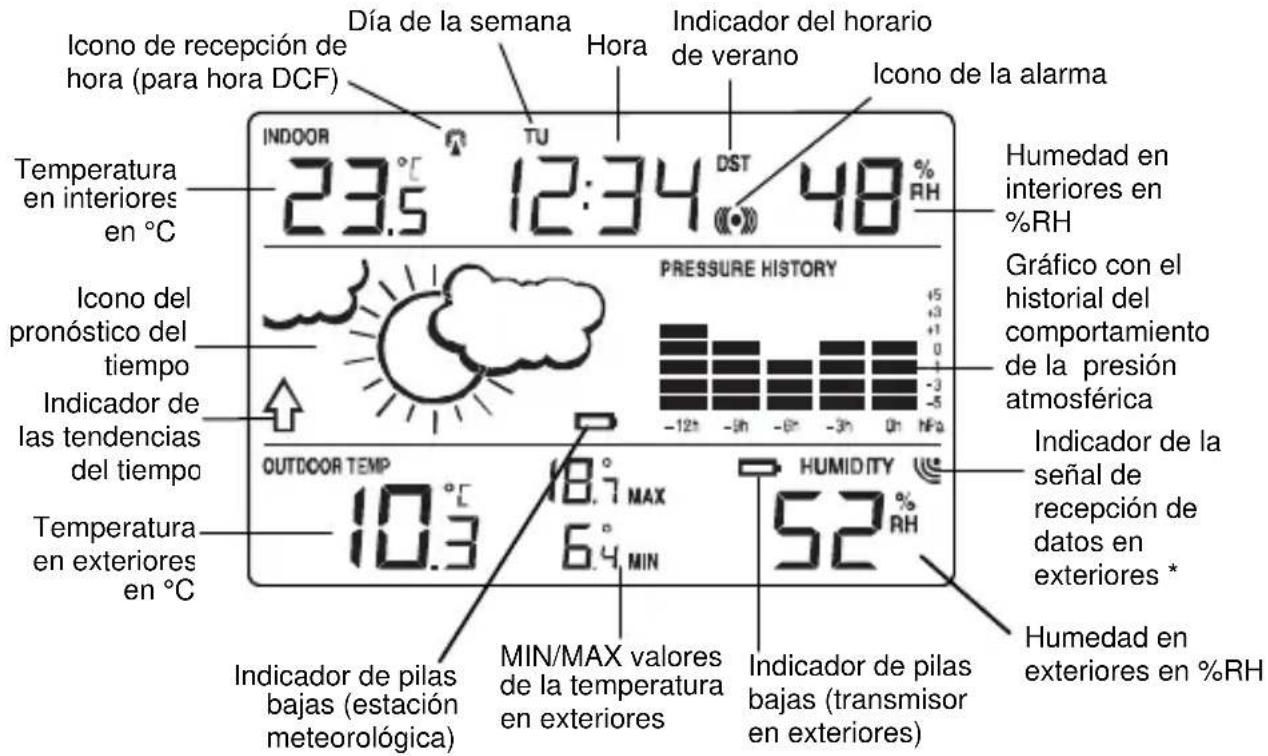

PANTALLA LCD

La pantalla está dividida en 3 secciones que visualizan la información de la hora/calendario, datos en interiores, pronóstico del tiempo, historial de la presión atmosférica y datos registrados en exteriores.

Icono de recepción de hora (para hora DCF) Día de la semana Hora Indicador del horario de verano Icono de la alarma INDOOR 23.5 °C TU 12:34 DST 48 % RUH TEMPURSE HISTORY Humedad en interiores en %RH Gráfico con el historial del comportamiento de la presión atmosférica Indicador de la señal de recepción de datos en exteriores * INDOOR TEMPO 10.3 °C MAX 6.4 MIN HUIMIDITY 52 % Humedad en exteriores en %RH Indicador de pilas bajas (estación meteorológica) MIN/MAX valores de la temperatura en exteriores Indicador de pilas bajas (transmisor en exteriores)

* Cuando la señal sea recibida correctamente, el icono se encenderá. (Si la señal no se recibe correctamente el icono no aparecerá en la pantalla.) De manera que el usuario pueda ver fácilmente los datos de la última recepción exitosa de la señal (icono encendido) ningún icono (icono apagado).

AJUSTES MANUALES:

Los siguientes ajustes pueden cambiarse pulsando y mantenga por 3segundos la tecla SET:

• Ajuste del contraste de la pantalla LCD
• Ajuste de la zona horaria
• Ajuste de la función de recepción de la hora encender/apagar
• Ajuste de la hora de verano (DST) encender/apagar
• Ajuste manual de la hora
• Ajuste del calendario

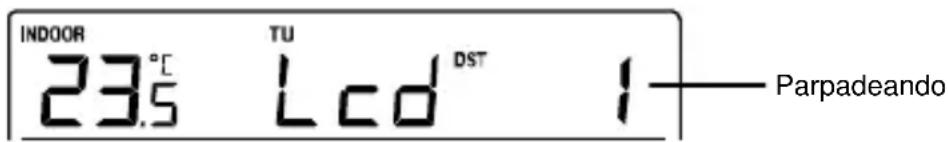

AJUSTE DEL CONTRASTE DE LA PANTALLA LCD

INDOOR 23.5 °C TU Lcd DST 1 —— Parpadeando

El contraste de la pantalla puede ser ajustado en 8 diferentes niveles, desde LCD 0 hasta LCD 7 (viene preajustado en LCD 3):

1. El nivel de contraste fijado empieza a titilar en la pantalla.
2. Use la tecla + o MIN/MAX para seleccionar el nivel de contraste deseado.
3. Confirme la selección con la tecla SET y entre al modo de Ajuste de la zona horaria.

AJUSTE DE LA ZONA HORARIA

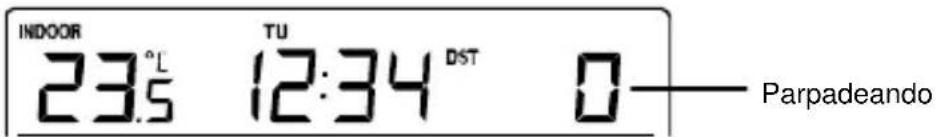

INDOOR 23.5 °L TU 12:34 DST 0——Parpadeando

La zona horaria preajustada en la estación es "0". Para cambiar a una zona horaria diferente:

1. El valor de la zona horaria actual empieza a titilar.
2. Use la tecla + o MIN/MAX para poner la zona horaria requerida. El rango va desde -2h hasta +5h horas en intervalos de 1 hora.
3. Confirme el ajuste con la tecla SET entre en el modo de Ajuste de la función de recepción de la hora (encender/apagar).

AJUSTE DE LA FUNCION DE RECEPCION DE LA HORA (encender/apagar)

En áreas donde no es posible por alguna razón recibir la radio-señal de la hora DCF-77, esta función de la radio señal DCF-77 puede ser apagada. El reloj funcionará entonces como un reloj de cuarzo normal. (Esta función viene preajustada en encendido = "1").

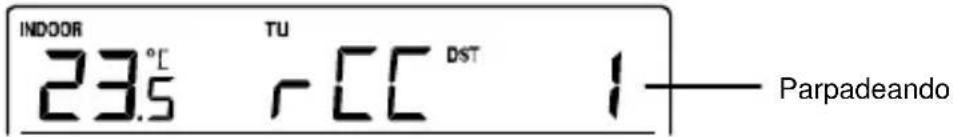

INDOOR 23.5 °C TU r CC DST 1 —— Parpadeando

1. El dígito "1" empezará a titilar en la pantalla

2. Use la tecla + o MIN/MAX para apagar esta función de recepción de la hora ("0" = apagado).

3. Confirme el ajuste con la tecla SET y entre en el modo de Ajuste de la hora de verano/invierno (DST) encender/apagar.

Nota:

• Si la función de recepción de la hora está apagada manualmente, no intentara recibir la señal horaria DCF. La recepción de la hora solo continua cuando la función de recepción de la hora está encendida de nuevo.
• Los iconos de recepción “ 🎨 ” y “DCF” no aparecerán en la pantalla cuando esta función este apagada.

AJUSTE DE LA HORA DE VERANO/INVIERNO (DST) ENCENDER/APAGAR

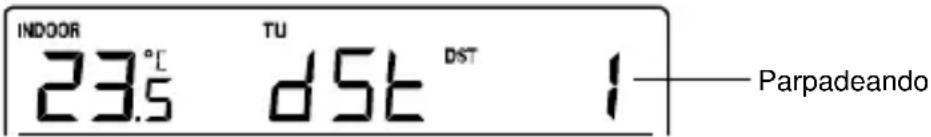

INDOOR 23.5 °C TU DST 1 Parpadeando

La función del horario de verano (DST) puede ser encendida/apagada. Esta función viene preajustada en encendido “1” = encendido:

1. El dígito "1" empezará a titilar en la pantalla
2. Use la tecla + o MIN/MAX para apagar esta función de la hora de verano ("0" = apagado).
3. Confirme el ajuste con la tecla SET y entre en el modo de Ajuste manual de la hora.

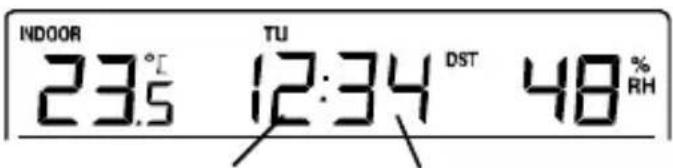

AJUSTE MANUAL DE LA HORA:

En caso de que la estación meteorológica no pueda detectar la señal DCF (debido a interferencias, distancia de transmisión, etc.), la hora puede ajustarse manualmente. En este caso, el reloj funcionará como un reloj de cuarzo normal.

INDOOR 23.5 12:34 DST 48% RH

Horas parpadeando
Minutos parpadeando

1. El dígito de la hora empezará a titilar en la pantalla
2. Use la tecla + o MIN/MAX para ajustar la hora. Si mantiene la tecla presionada los dígitos avanzarán más rápidamente.
3. Pulse nuevamente la tecla SET para poner los minutos. Los dígitos de los minutos empezarán a titilar.
4. Use el la tecla + o MIN/MAX para ajustar los minutos. Si mantiene la tecla presionada los dígitos avanzarán más rápidamente
5. Confirme el ajuste con la tecla SET y entre en el modo de Ajuste del calendario.

Nota:

- A pesar de que la hora haya sido ajustada manualmente la unidad intentará recibir la radio señal de la hora a DCF. Cuando la estación reciba la radio-señal de la hora esta cambiará lahora ajustada manualmente por la hora de la radio señal. Durante los intentos de recepción el icono de la torre DCF titilará en la pantalla. Si no es posible recibir la radio recepción, entonces no aparecerá el icono de torre DCF pero la radio recepción de la hora se intentará al día siguiente.

- El icono de recepción “ 📂 ” y el “DCF” no aparecerán en la pantalla después del ajuste manual de la hora.

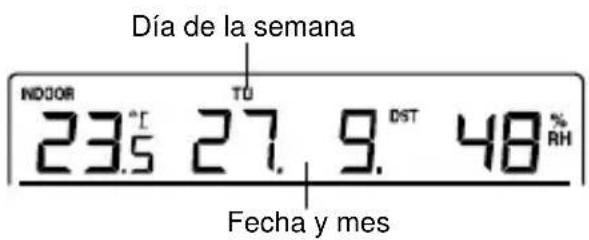

AJUSTE DEL CALENDARIO

INDOOR 23.5 20 11 DST 48 % RH Año

Día de la semana INDOR 23.5 °C 27. 9. DST 48 % RH Fecha y mes

1. Los dígitos del año van desde el 2011 hasta el 2025 (preajustado en 2011).
2. Use la tecla + o MIN/MAX para ajustar el año deseado. Si mantiene la tecla presionada los dígitos avanzarán más rápidamente.
3. Pulse el botón SET para confirmar el ajuste y entre en el modo de ajuste del mes.
4. El dígito del mes aparecerá titilando. Use la tecla + o MIN/MAX para ajustar el mes. Si mantiene la tecla presionada los dígitos avanzarán más rápidamente.
5. Pulse la tecla SET para ajustar la fecha.
6. Los dígitos empezarán a titilar. Use la tecla + o MIN/MAX para ajustar la fecha. Mantenga la tecla presionada para avanzar más rápidamente.
7. Confirme el ajuste con la tecla SET y salga del modo de ajuste manual.

Nota:

El día de la semana se visualiza automáticamente sobre el dato de la hora, se muestra la abreviatura en inglés (de lunes a domingo): MO (LUNES) / TU (MARTES) / WE (MIERCOLES) / TH (JUEVES)/ FR (VIERNES)/ SA (SABADO)/ SU (DOMINGO).

CÓMO SALIR DEL MODO DE AJUSTE MANUAL

Para salir del modo de ajuste manual en cualquier momento que lo desee, use la tecla ALARM. Se restablecerá la indicación horaria normal.

AJUSTE DE LA ALARMA

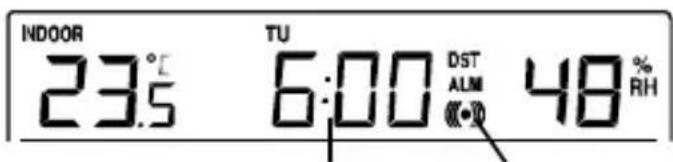

INDOOR 23.5 °C TU 6:00 DST ALM 48 % RH

Hora de la alarma Icono de la hora de la alarma (encendida)

Para ajustar la alarma:

1. Pulse y sostenga la tecla ALARM por cerca de 3 segundos hasta que la hora de la alarma aparezca parpadeando.
2. El digito de la hora relampagueará. Pulse la tecla + o MIN/MAX para ajustar la hora. Si mantiene la tecla presionada los dígitos avanzarán más rápidamente
3. Pulse una vez la tecla ALARM y el dígito de los minutos parpadeará. Luego pulse la tecla + o MIN/MAX para ajustar los minutos. Si mantiene la tecla presionada los dígitos avanzarán más rápidamente.
4. Pulse la tecla ALARM una vez para confirmar el ajuste.

Nota:

Para activar/desactivar la función alarma, presione una vez la tecla ALARM. La visualización del icono de la alarma representa que la alarma está encendida.

La duración del sonido de la alarma es de 2 minutos. Para detener la alarma, pulse cualquier tecla mientras la alarma suena.

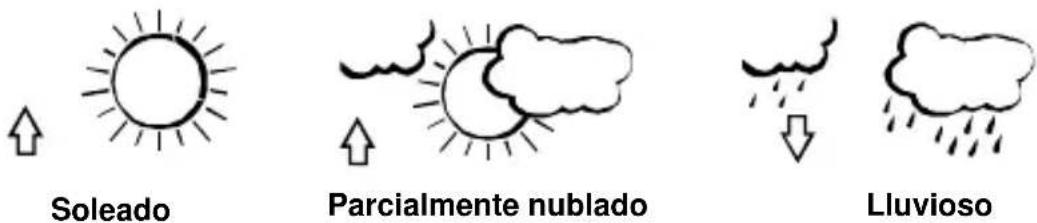

ICONOS DE PRONÓSTICO METEOROLÓGICO:

Los iconos de tiempo de la segunda sección de la pantalla LCD pueden visualizarse en cualquiera de las combinaciones siguientes:

En caso de producirse un cambio repentino o significativo de la presión atmosférica, los iconos de tiempo se actualizarán para mostrar el cambio de tiempo. Si los iconos no cambian, significará que la presión atmosférica no ha cambiado o que el cambio ha sido demasiado pequeño como para que la estación meteorológica pueda registrarlo. Sin embargo, si se visualiza el icono de tiempo soleado o lluvioso, el icono no cambiará si el tiempo mejora (icono de tiempo soleado) o empeora (icono de tiempo lluvioso), ya que en este caso los iconos ya se encuentran en sus extremos.

Los iconos visualizados representan un pronóstico del tiempo en términos si el tiempo mejorará o empeorará; no indican necesariamente que el tiempo será soleado o lluvioso. Por ejemplo, si las condiciones meteorológicas actuales corresponden a un día nublado y se visualiza el icono de tiempo lluvioso, no significa que el producto esté funcionando mal debido a que no está lloviendo. Esta condición significa simplemente que la presión atmosférica ha disminuido y que se espera que el tiempo empeore, pero no necesariamente que vaya a llover.

Nota:

Después de instalar y configurar el aparato, haga caso omiso de las lecturas para pronóstico meteorológico durante las primeras 12-24 horas de uso. De esta forma, la estación

meteorológica tendrá tiempo suficiente para recoger datos de presión atmosférica a una altitud constante, lo que le permitirá hacer un pronóstico más preciso.

Al igual que con todos los pronósticos meteorológicos, no es posible garantizar una precisión absoluta. Se estima que la función de pronóstico meteorológico tiene un nivel de precisión de aproximadamente 75% debido a las diversas zonas climáticas para las cuales la estación meteorológica ha sido diseñada. La estación meteorológica será más precisa en zonas donde se producen cambios meteorológicos repentinos (por ejemplo, de soleado a lluvioso) que en zonas donde las condiciones meteorológicas se mantienen constantes la mayor parte del tiempo (por ejemplo, en zonas que generalmente presentan tiempo soleado).

Si traslada la estación meteorológica a un lugar significativamente más alto o más bajo que su lugar de instalación inicial (por ejemplo, desde la planta baja al primer piso de la casa), haga caso omiso de los pronósticos meteorológicos durante las primeras 12 a 24 horas. De esta forma, la estación meteorológica no confundirá la nueva ubicación con un posible cambio de presión atmosférica (que en este caso se deberá al ligero cambio de altitud).

INDICADOR DE TENDENCIA METEOROLÓGICA

Los indicadores de tendencia meteorológica están situados (situados a la izquierda de los iconos del tiempo) funcionan conjuntamente con los iconos del tiempo. Cuando el indicador apunta hacia arriba, significa que la presión atmosférica está aumentando y que se espera que el tiempo mejore; de igual forma, cuando el indicador apunta hacia abajo, significa que la presión atmosférica está disminuyendo y que se espera que el tiempo empeore.

De acuerdo con lo anterior, es posible ver cómo ha cambiado el tiempo y cómo se espera que vaya a cambiar. Por ejemplo, si el indicador apunta hacia abajo al mismo tiempo que se visualizan los iconos de tiempo nublado y soleado, significa que el último cambio de tiempo detectado sucedió cuando el tiempo era soleado (sólo el icono de tiempo soleado). Por lo

tanto, el próximo cambio en el tiempo corresponderá a lo iconos de tiempo nublado y lluvioso, ya que el indicador está apuntando hacia abajo.

Nota:

Una vez que el indicador de tendencia meteorológica ha registrado un cambio de presión atmosférica, el indicador se visualiza de forma permanente en la pantalla LCD.

HISTORIAL DEL COMPORTAMIENTO DE LA PRESION ATMOSFERICA (BAROMETRO ELECTRONICO CON INDICADOR DE LAS TENDENCIAS DE LA PRESION BAROMETRICA)

La parte derecha de la segunda sección de la pantalla muestra a través de un gráfico de barras el historial de la presión atmosférica.

El gráfico de barras le indica el historial del comportamiento y las tendencias de la presión atmosférica durante las últimas 12 horas en 7 intervalos: 0h, -3h, -6h, -9h y -12h. "0h" representa el registro actual de la presión atmosférica durante una hora completa. Las columnas representan el valor "hPa" (0, ±1, ±3, ±5) a una hora específica. El "0" en el medio de esta escala corresponde a la presión actual, y cada cambio (±1, ±3, ±5) indica el aumento o disminución en "hPa" de la presión anterior respecto de la presión actual.

Si las barras suben, significa que el tiempo está mejorando debido a que la presión atmosférica ha aumentado. Si las barras bajan, significa que la presión atmosférica ha disminuido y que se espera que el tiempo empeore respecto de las condiciones actuales (0h).

Nota:

Para obtener registros barométricos más fiables de las tendencias de la presión atmosférica, la estación debe funcionar siempre al mismo nivel/altitud de donde se hacen los registros (Ej. No se debe mover la estación del primer piso al segundo piso de la casa durante los registros). Cuando mueva la unidad a una nueva ubicación deseche todas las lecturas durante las siguientes 12 horas posteriores a la mudança.

DATOS TEMPERATURA/HUMEDAD INTERIOR:

Los datos de temperatura y humedad interior se actualizan automáticamente y se visualizan en la primera sección de la pantalla LCD.

Temperatura interior en °C INDOOR 23.5 °C TU 12:34. 48 % RH Humedad relativa interior en HR%

DATOS TEMPERATURA/HUMEDAD EXTERIOR

La sección inferior de la pantalla LCD muestra la temperatura exterior y humedad, recibido con el símbolo de datos al aire libre.

Temperatura exterior en °C OUTDOOR TEMP 10.3 °C 18.7 MAX HUMIDITY 6.4 MIN 52 % Indicador de recepción de señal de datos exteriores Humedad relativa exterior en HR%

COMO REAJUSTAR E INTERCAMBIAR ENTRE LAS LECTURAS DE LOS MIN/MAX REGISTROS DE LA TEMPERATURA

PARA VER LOS REGITSROS DE LA MIN/MAX TEMPERATURA

Pulse el botón MIN/MAX varias veces para ver secuencialmente los registros de la MIN/MAX temperatura en interiores y exteriores respectivamente.

Nota: los MIN/MAX registros de la temperatura en exteriores se visualizarán con la hora y fecha de su grabación.

13:21 OUTDOOR TEMP 27.7 MAX

MAX
Temperatura registrada en exteriores
Hora de registro de las MIN/MAX temperaturas registradas en exteriores
Icono de los MAX registros (temperatura en exteriores)

21.9 OUTDOOR TEM 27.7 MAX

Fecha de registro de las MIN/MAX temperaturas en exteriores

COMO REAJUSTAR LOS MIN/MAX REGISTROS DE LA TEMPERATURA

Pulse la tecla MIN/MAX durante 3 segundos para reajustar todos los datos de la temperatura en interiores y exteriores registrados anteriormente con respecto a las lecturas actuales.

ACERCA DEL TRANSMISOR EXTERIOR

El alcance del transmisor termo-higro puede ser afectado por la temperatura. A temperaturas bajas, la distancia de transmisión puede disminuir. Tenga esto en cuenta al instalar los transmisores. Asimismo, la carga de las pilas del transmisor termo-higro puede disminuir.

RECEPCIÓN DE LA FRECUENCIA DE 868 MHz:

Si no se reciben los datos de temperatura y humedad exterior dentro de tres minutos después de haber instalado el aparato (o la sección de los datos en exteriores de la estación siempre muestra este símbolo “- - - ” durante la operación normal del aparato), compruebe los siguientes puntos:

1. La estación meteorológica y el transmisor deben instalarse a una distancia mínima de 2 metros de fuentes de interferencia tales como monitores de ordenador y televisores.
2. Evite instalar los transmisores en o cerca de marcos de ventana metálicos.
3. El uso de productos eléctricos tales como auriculares o altavoces que funcionan con la misma frecuencia de señal (868MHz) puede impedir la transmisión y recepción correcta de la señal. Los vecinos que utilizan aparatos eléctricos que funcionan con una frecuencia de señal de 868MHz también pueden causar interferencias.

Nota:

Mientras recibe correctamente la señal de 868MHz, no abra la tapa del compartimiento de las pilas del transmisor ni de la estación meteorológica, ya que las pilas podrían salirse de los contactos y causar una reinicialización accidental. Si esto sucediera, reinicie todos los aparatos (consulte la sección “Configuración” anterior), pues de lo contrario podrán producirse problemas de transmisión.

La distancia de transmisión es de aproximadamente 100 metros desde el transmisor termohigro a la estación meteorológica (en un espacio abierto). Sin embargo, esta distancia varía

dependiendo del entorno y los niveles de interferencia. Si la recepción no es posible a pesar de haber considerado estos factores, deberá reiniciar todos los aparatos del sistema (consulte la sección "Puesta en-funciónamiento" anterior).

INSTALACIÓN DE LA ESTACIÓN METEOROLÓGICA

Travesaño desplegable:

El travesaño desplegable está ubicado en la parte trasera de la unidad. Hale el travesaño y sáquelo de la parte inferior central de la estación, por debajo del compartimiento de las pilas. Una vez que el travesaño sea extendido, coloque la estación en una ubicación apropiada.

INSTALACIÓN DEL TRANSMISOR TERMO-HIGRO

Coloque en un lugar cubierto. Evite exponer la unidad a la lluvia y sol directos.

El transmisor thermo-higro puede ser colocado en cualquier superficie plana usando el soporte que se desdobla como un stand o como la base para fijarlo en la pared.

Para colgar en la pared

1. Asegure el soporte en la pared deseada utilizando los tornillos y las anclas plásticas.
2. Cuelgue el transmisor en el soporte.

Nota: Antes de fijar el transmisor permanentemente en la pared, coloque todas las unidades en los lugares deseados y verifique que los datos de la temperatura y la humedad puedan ser recibidos. En caso de que no puedan ser recibidos, re-ubique todos los transmisores o muévalos ligeramente ya que esto puede ayudar para recibir la señal de recepción.

CUIDADO Y MANTENIMIENTO:

• Las temperaturas extremas, vibraciones y choques deben ser evitados ya que estos factores pueden causar daño en las unidades y ocasionar pronósticos y lecturas inexactas.
• Cuando limpie las pantallas y cubiertas, use únicamente un trapo limpio y suave. No use solventes o agentes frotantes ya que ellos pueden rayar la pantalla LCD y las cubiertas.
• No sumerja las unidades en agua.
• Quite inmediatamente las baterías bajas para evitar goteo y daños. Cambie únicamente con baterías nuevas del tipo recomendado.
• No intente hacer reparaciones a las unidades. Devuélvalas a su punto original de compra para que sean reparadas por un ingeniero calificado. Abriendo y tocando las partes internas de las unidades puede invalidar su garantía.

- No exponga las unidades a cambios extremos y repentinos de temperatura, esto puede ocasionar cambios rápidos en los pronósticos y lecturas y por lo tanto reducir su exactitud.

ESPECIFICACIONES

Margen de medición de temperatura:

Interior : -9,9°C a +59,9°C, con 0,1°C de resolución

(se visualiza "OF.L" si se excede este margen)

Exterior : -39,9°C a +59,9°C con 0,1°C de resolución

(se visualiza "OF.L" si se excede este margen, "--" aparece si no hay señal del transmisor)

Margen de medición de la humedad:

Rango de la humedad Interior : 20% a 95% con una resolución de 1%

(Muestra este símbolo “- -” si la temperatura esta

por fuera del intervalo OL.F; muestra "19%-" si es

$$ < 20 \% \text { y } "96%" \text { sies } >95\%) $$

Rango de medición de la humedad exterior:

1% a 99% con una resolución del 1%

temperatura exterior esta por fuera del intervalo OF.L; muestra 1% si es < 1% y 99% si es > 99%)

Intervalos de comprobación de datos:

Interior : Cada 16 segundos

Exterior : Cada 4 segundos

Alcance : Hasta 100 metros (en espacios abiertos)

Consumo (se recomienda usar pilas alcalinas):

Estación meteorológica : 2 x C, IEC, LR14, 1.5V

Ciclo de duración de las pilas: aproximadamente 24 meses

Transmisor termo-higro : 2 x AAA, IEC, LR3, 1.5V

Ciclo de duración de las pilas: aproximadamente 12 meses

Dimensiones (La x An x Al):

Estación meteorológica : 170.4 x 34.3 x 148.8 mm

Transmisor termo-higro : 36 x 16 x 102.6 mm

EXCLUSION DE RESPONSABILIDADES

• Los residuos de material electronico contienen sustancias. Tirar los residuos electronicos en el campo o cualquier vertedero que no este controlado puede causar fuertes daños en el medio ambiente
• Por favor contacte con su ayuntamiento para conocer los puntos cercanos de recogiga de este tipo de residuos
• Todos los instrumentos electronicos deben ser actualmente reciclados. Cada usuario debe contribuir activamente en el reciclado usando los puntos de recogida adecuados
• Desprenderse de material electronico en vertederos sin controlar puede tener consecuencias en la salud publica y el medio ambiente
• Como esta indicado en la caja de este producto se recomienda leer el manual de usuario para optimizar su uso. Este producto no debe ser tirado en cualquier cubo de basura.

• El fabricante y el distribuidor no aceptan ninguna responsabilidad por lecturas incorrectas y cualquier consecuencia que se pueda presentar debido a la toma de una lectura inexacta.

• Este producto no deberá ser usado con propósitos médicos o para información pública.

• Este producto es únicamente diseñado para su uso en casa y como una indicación del tiempo futuro y no es 100% exacto. Los pronósticos del tiempo de este producto deben ser tomados simplemente como una indicación y no como algo totalmente exacto.
  • Las especificaciones de este producto pueden variar sin previo aviso.
• Este producto no es un juguete, manténgalo fuera del alcance de los niños.
• Ninguna parte de este manual puede ser reproducido sin consentimiento por escrito del fabricante.

Precauciones

• No someta unidad a fuerzas o golpes excesivos.
• No exponga la unidad a temperaturas extremas, directa a los rayos del sol, polvo o humedad.
• No la sumerja en el agua.
• Evite el contacto con cualquier material corrosivo.
• No se deshaga de esta unidad arrojándola al fuego ya que puede explotar.
• No abra la carcasa trasera interior ni manipule ninguno de los componentes de esta unidad.

Advertencias de seguridad sobre las baterías

• Utilizar solamente baterías alcalinas. No utilizar recargables baterías.
• Coloque las baterías correctamente haciendo coincidir la polaridad (+/-).
• Reemplace siempre el juego completo de baterías.
• Nunca mezcle baterías usadas y nuevas.
• Quite las baterías gastadas inmediatamente.
• Saque las baterías cuando no use la unidad.
• No recargue las baterías ni las arroje al fuego ya que pueden reventar.
• Compruebe que guarda las baterías alejadas de objetos metálicos ya que un contacto con estos puede causar un cortocircuito.
• Evite exponer las baterías a altas temperaturas, humedad o a los rayos directos del sol.
• Guarde las baterías lejos del alcance de los niños. Pueden atragantarse con ellas.

Utilice el producto sólo para la finalidad expuesta!

Obligación en virtud de la ley de baterías

Las baterías usadas no deben ser eliminadas en la basura doméstica. Si las baterías llegan al medio ambiente, éstas pueden ocasionar graves efectos para la salud o para el proprio medio ambiente. Puede devolver las

baterías usadas de forma gratuita a su distribuidor o suministrador. Según la ley, como consumidor uste destá obligado a devolver las baterías usadas!

Obligación en virtud de la ley de los dispositivos eléctricos

Este símbolo indica que no debe arrojar los dispositivos eléctricos a la basura doméstica general cuando alcancen el final de su vida a útil. Lleve su aparato a un punto de recogida selectiva de basura o a un centro de reciclaje. Esto es de aplicación en todos los países de la Unión Europea, y

en otros países europeos con sistemas de recogida selectiva de basuras.

EJIN92730010

Printed in China
