Productsoort	Weerstation met draadloze buitenzender
Merk	TECHNOLINE
Model	WS 9273
Afmetingen (weerstation)	170,4 x 34,3 x 148,8 mm
Afmetingen (buitenzender)	36 x 16 x 102,6 mm
Voeding weerstation	2 C-batterijen (IEC LR14, 1,5 V)
Voeding buitenzender	2 AAA-batterijen (IEC LR3, 1,5 V)
Tijdtype	DCF-radio gestuurd (77,5 kHz) met handmatige instelling
Scherm	LCD met instelbaar contrast (8 niveaus)
Hoofdfuncties	Tijd, kalender, alarm, binnen- en buitentemperatuur/vochtigheid, MIN/MAX, weersverwachting, luchtdruk historie (12u), weertrend
Binnen temperatuurbereik	-9,9°C tot +59,9°C (resolutie 0,1°C)
Buiten temperatuurbereik	-39,9°C tot +59,9°C (resolutie 0,1°C)
Binnen luchtvochtigheidsbereik	20% tot 95% RV (resolutie 1%)
Buiten luchtvochtigheidsbereik	1% tot 99% RV (resolutie 1%)
Frequentie	868 MHz
Bereik	Tot 100 m in open veld
Binnen meetinterval	Elke 16 seconden
Buiten meetinterval	Elke 4 seconden
Batterijduur (station)	Tot 24 maanden
Batterijduur (zender)	Tot 12 maanden
Reiniging en onderhoud	Zachte vochtige doek; vermijd oplosmiddelen en onderdompeling
Veiligheid	Gebruik alkalinebatterijen, let op polariteit, niet openen, buiten bereik van kinderen houden
Garantie	Niet openen anders vervalt garantie; retourneren bij aankooppunt voor reparatie
Recycling	Niet bij het huishoudelijk afval; inleveren bij inzamelpunten

Veelgestelde vragen - WS 9273 TECHNOLINE

Hoe stel ik de tijd handmatig in?

Om de handmatig in te stellen, druk op de SET-toets gedurende 3 seconden tot het LCD-contrast knippert. Druk meerdere keren op SET om naar de tijdinstelling te gaan. Gebruik de toetsen + of MIN/MAX om de uren in te stellen, druk dan op SET om naar de minuten te gaan. Bevestig met SET. Let op: als het DCF-signaal wordt ontvangen, wordt de handmatig ingestelde tijd overschreven.

Hoe interpreteer ik de weersverwachtingspictogrammen?

De pictogrammen voorspellen een verbetering of verslechtering van het weer: zon (mooi), zon met wolken (wisselvallig), bewolkt (bewolkt), regen (regenachtig). De trendindicator (pijl) toont de richting van de luchtdruk. Let op: de voorspellingen zijn indicatief en garanderen geen absolute nauwkeurigheid (ongeveer 75%).

Wat te doen als de buitentemperatuur niet wordt weergegeven (--.-)?

Als het buitenscherm '--.-' toont, betekent dit dat het 868 MHz-signaal niet wordt ontvangen. Controleer of de zender is ingeschakeld en de batterijen goed zijn. Zorg ervoor dat de afstand niet meer dan 100 m in open veld bedraagt en er geen storingen zijn (schermen, metalen frames). Reset indien nodig beide apparaten door de batterijen 1 minuut te verwijderen.

Hoe activeer of deactiveer ik het alarm?

Druk eenmaal op de ALARM-toets om het alarm in of uit te schakelen. Het alarmpictogram (bel) wordt weergegeven wanneer het is ingeschakeld. Om de alarmtijd in te stellen, houd ALARM 3 seconden ingedrukt tot de uren knipperen, gebruik dan + of MIN/MAX om in te stellen.

Waarom synchroniseert de tijd niet automatisch?

De DCF-ontvangst gebeurt automatisch om 2:00 en 3:00 's nachts. Bij mislukking probeert het station elk uur opnieuw tot 6:00. Om ontvangst te forceren, plaats het station bij een raam, uit de buurt van elektronische apparaten (minimaal 1,5-2 m). Als ontvangst onmogelijk is, kunt u de functie uitschakelen (zie instellingen) en de tijd handmatig instellen.

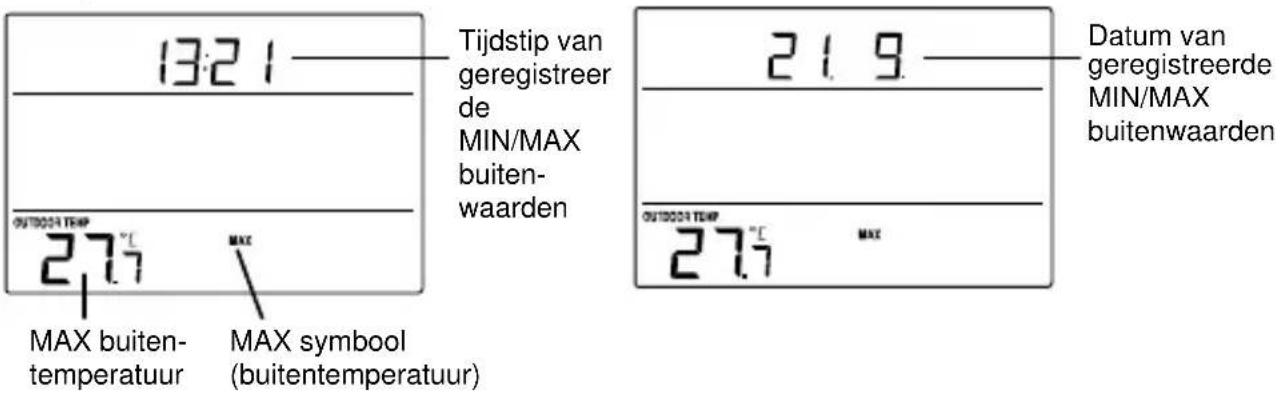

Hoe bekijk ik de minimum- en maximumtemperaturen?

Druk meerdere keren op de MIN/MAX-toets om achtereenvolgens de MAX en MIN binnen- en buitentemperaturen weer te geven. Voor buitengegevens worden ook de datum en tijd van de registratie getoond. Om alle registraties te resetten, houd MIN/MAX 3 seconden ingedrukt.

Wat betekent de grafiek van de luchtdrukhistorie?

Het staafdiagram toont de variaties in luchtdruk van de afgelopen 12 uur, met intervallen van 3 uur (0u, -3u, -6u, -9u, -12u). Elke staaf geeft een afwijking in hPa (0, ±1, ±3, ±5) ten opzichte van de huidige druk. Stijgende staven duiden op een drukstijging (weerverbetering) en dalende staven op een daling (verslechtering).

Welke batterijen gebruiken en hoe vervangen?

Gebruik alleen nieuwe alkaline batterijen van het aanbevolen type: 2 C-batterijen (LR14) voor het weerstation en 2 AAA-batterijen (LR3) voor de zender. Let op de polariteit in het compartiment. Vervang alle batterijen tegelijk, idealiter eenmaal per jaar. Meng geen nieuwe en oude batterijen.

Hoe reinig ik het weerstation?

Reinig de behuizing en het scherm met een zachte, vochtige doek. Gebruik nooit oplosmiddelen of schurende middelen die het scherm kunnen krassen. Dompel het apparaat nooit onder in water.

Kan ik het weerstation gebruiken voor medische doeleinden?

Nee, dit apparaat is alleen ontworpen voor indicatief huishoudelijk gebruik. Het mag niet worden gebruikt voor medische toepassingen of om het publiek te informeren. De metingen zijn niet gegarandeerd strikt nauwkeurig.

GEBRUIKSAANWIJZING WS 9273 TECHNOLINE

LCD- scherm Functie- toetsen 235° 12:34" 48" 103 18" 6" 52" Batterijvak Standaard

• DCF-radiografisch bestuurde tijd met mogelijkheid tot handmatig instellen
- Instelbare tijdontvangst AAN/UIT
- Weergave dag, datum en maand (jaar enkel in regelstand)
- Instelbare tijdzone (-2u tot +5u)

• Regelstand zomertijd
• Regelstand alarm
• Weergave temperatuur in graden Celsius (°C)
• Weergave binnentemperatuur met MIN/MAX registraties
• Weergave buitentemperatuur met MIN/MAX registraties en tijdstip en datum van ontvangst
• Alle MIN/MAX registraties kunnen worden geannuleerd
• Weergave binnen- en buitenvochtigheid in RV%
• Weersvoorspelling aan de hand van weerplaatjes
• Relatieve luchtdrukverloop van afgelopen 12 uur
  • Regelstand schermcontrast
• Batterij-indicator
  • Uitvouwbare standaard

Thermohygrozender

• Buitentemperatuur en buitenvochtigheid worden via 868MHz naar het weerstation verzonden
• Houder voor bevestigen aan de muur
• Bevestigen op een beschutte plek. Vermijd regen of direct zonlicht.

PLAATSEN EN VERVANGEN VAN BATTERIJEN IN DE THERMOHYGROZENDER

De thermohygro-buitenzender werkt op 2 x AAA, IEC LR3, 1.5V batterijen. Volg de onderstaande stappen om de batterijen te plaatsen of vervangen:

1. Open het batterijvakje door met de duim het deksel van het batterijvakje naar boven te schuiven.
2. Plaats de batterijen daarbij lettend op de juiste polariteit (zie markeringen in batterijvak).
3. Hersluit het deksel van het batterijvak.

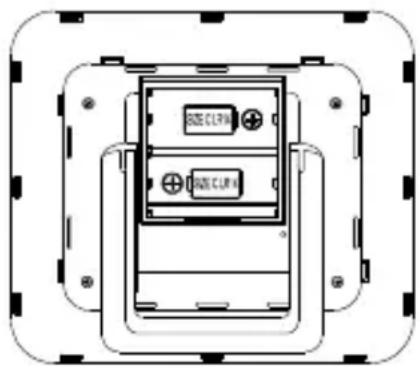

PLAATSEN EN VERVANGEN VAN BATTERIJEN IN HET WEERSTATION

Het weerstaton werkt op 2 x C, IEC LR14, 1.5V batterijen. Volg onderstaande stappen om de batterijen te plaatsen of te vervangen:

1. Open het batterijvakje door met de duim het deksel van het batterijvakje naar boven te schuiven.
2. Plaats de batterijen in het vak; zorg ervoor dat de polariteit klopt (zie markering).
3. Sluit het batterijvak weer

Let op:

Als de batterijen in een van de toestellen vervangen worden, dienen alle toestellen opnieuw te worden opgestart volgens de opstartprocedure. Dit is vanwege het feit dat de zender bij het opstarten een bepaalde beveiligingscode toekent. Deze code moet door het weerstation worden ontvangen en opgeslagen tijdens de eerste 3 minuten van de werking van de zender.

BATTERIJEN VERVANGEN:

Het is aanbevolen de batterijen van alle toestellen jaarlijks te vervangen om de optimale werkingsprecisie van het systeem te garanderen.

Help mee het milieu beschermen. Deponeer lege batterijen in een afvalbak voor klein chemisch afval.

INSTELLEN

1. Plaats eerst de batterijen in de zender (zie "Plaatsen en vervangen van batterijen in de thermohygro-zender" hierboven).

2. Binnen 2 minuten na het opstarten van de zender, de batterijen in het temperatuurstation plaatsen (zie "Plaatsen en vervangen van batterijen in het weerstation" hierboven). Zodra de batterijen zijn geplaatst lichten alle delen van het LCD-scherm even op. Vervolgens wordt de binnentemperatuur, de binnenvochtigheid en de tijd 00:00 weergegeven. Als deze informatie niet binnen 60 seconden op het scherm wordt weergegeven verwijder dan de batterijen en wacht tenminste 60 seconden alvorens deze opnieuw te plaatsen. Zodra de data worden weergegeven kan de gebruiker verder gaan naar de volgende stap.

3. Nadat de batterijen zijn geplaatst begint het weerstation het datasignaal van de zender

te ontvangen. De data van de buitentemperatuur en de buitenvochtigheid zullen nu door het weerstation worden weergegeven. Als dit na 2 minuten nog niet het geval is, verwijder de batterijen dan uit beide toestellen en herstart van stap 1.

1. Om te verzekeren dat er voldoende ontvangst is van het 868 MHz-signaal, mag de afstand tussen het weerstation en de zender echter niet groter zijn dan 100 meter. (zie opmerkingen onder "Positioneren" en "868 MHz-ontvangst").

Let op:

Zorg bij het wisselen van de batterijen er voor dat de batterijen niet los raken van de contactpunten. Na het verwijderen van de batterijen uit een toestel altijd tenminste 1 minuut wachten alvorens deze weer te plaatsen, anders kunnen start- of zendproblemen ontstaan.

1. Zodra de ontvangst-test van de buitengegevens geslaagd is, gaat het DCF-torentje in de linkerbovenhoek van het scherm knipperen. Dit geeft aan dat de klok een radiosignaal ontdekt heeft en het probeert te ontvangen. Als de tijdcode ontvangen is blijft het DCF-torentje permanent op het scherm staan.

DCF-RADIOGRAFISCHE TIJD

De tijdbasis voor de radiografisch bestuurde tijd is een Cesium Atomic Klok van het Physikalisch Technische Bundesanstalt Braunschweig met een afwijking van minder dan een seconden in één miljoen jaar. De tijd wordt gecodeerd uitgezonden vanuit Mainflingen bij Frankfurt via het frekwentiesignaal DCF-77 (77.5 kHz) en heeft een zendbereik van ongeveer 1500 km. Het radiografisch bestuurde weerprojectiestation ontvangt dit signaal en zet het om in de preciese zomer- of wintertijd.

De kwaliteit van de ontvangst hangt in sterke mate af van de geografische ligging. Normaliter zouden er binnen een straal van 1500 km rondom Frankfurt geen ontvangstproblemen

mogen zijn.

DCF-ontvangst vindt tweemaal per dag plaats: om 02:00 uur en 03:00 uur 's morgens. Als de ontvangst om 3:00 uur 's morgens nog niet gelukt is, dan wordt een uur later nogmaals een poging gedaan, enzovoorts tot 06:00 uur, of totdat ontvangst gelukt is. Als ontvangst om 06:00 uur 's morgens nog steeds niet geslaagd is, dan wordt de volgende dag om 02:00 uur weer een poging daan.

Zodra de testperiode voor ontvangst van de buitengegevens voorbij is, gaan het DCF torensymbooltje in de linkerbenedenhoek van het eerste deel op het scherm van de klok knipperen. Dit geeft aan dat de klok het radiosignaal ontdekt heeft en het probeert te ontvangen. Zodra de tijdcode ontvangen is, blijft het DCF torensymbooltje permanent op het scherm staan en wordt de radiografische bestuurde tijd weergegeven.

Als het torentje knippert maar de tijd niet wordt ingesteld of het DCF torentje helemaal niet verschijnt, controleer dan het volgende:

• Aanbevolen afstand van mogelijke storingsbronnen zoals computermonitoren of TV-toestellen is tenminste 1.5-2 meter.
• In ruimten met gewapend beton (kelders, torenflats) wordt het signaal uiteraard verzwakt ontvangen. In extreme gevallen, het toestel dichter bij het raam zetten met de voor- of achterkant in de richting van de Frankfurt-zender.
• 's Nachts zijn atmosferische storingen over het algemeen minder ernstig en is ontvangst in de meeste gevallen wel mogelijk. Een enkele ontvangst per dag is voldoende om de tijdsafwijking onder 1 seconde te houden.

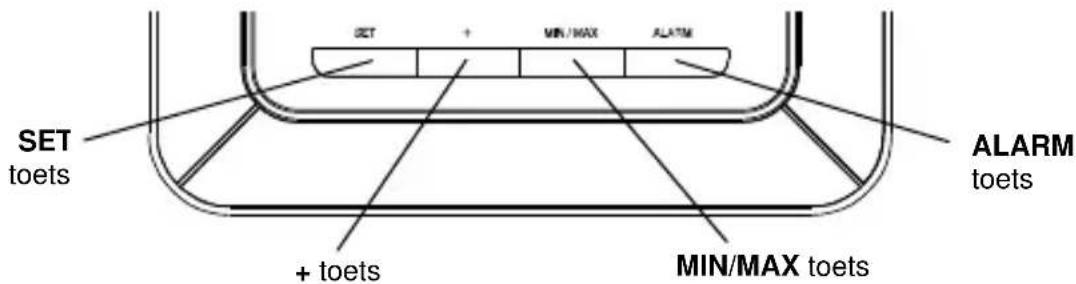

FUNCTIETOETSEN

Weerstation:

Het weerstation heeft 4 handige functietoetsen:

SET toets + toets MIN/MAX toets MIN/MAX ALARM toets ALARM toets

SET-toets

- 2 seconden ingedrukt houden om in handbediende regelstand te komen: LCD-contrast, tijdzone, tijdontvangst AAN/UIT, Zomertijd (DST = Daylight Saving Time) AAN/UIT, handbediende regelstand tijd en kalender

- Alarmsignaal uitschakelen

+ toets

• Waarden in regelstand verhogen/wijzigen
- Verspringen tussen weergave tijd / datum / vochtigheid / seconden
- Alarmsignaal uitschakelen

MIN/MAX-toets

• Verspringen tussen MIN/MAX binnen- en buitentemperatuur
  • Waarden in regelstand verhogen/wijzigen

• 3 seconden ingedrukt houden om ALLE binnen/buiten minimum/maximum temperatuurwaarden terug te stellen op de huidige waarden.

• Alarmsignaal uitschakelen

ALARM-toets

• Alarm en weergave van alarmtijd activeren/uitschakelen
  • 2 seconden lang indrukken om over te schakelen op de regelstand van het alarm
• Alarmsignaal uitschakelen
  • Handmatige regelstand verlaten

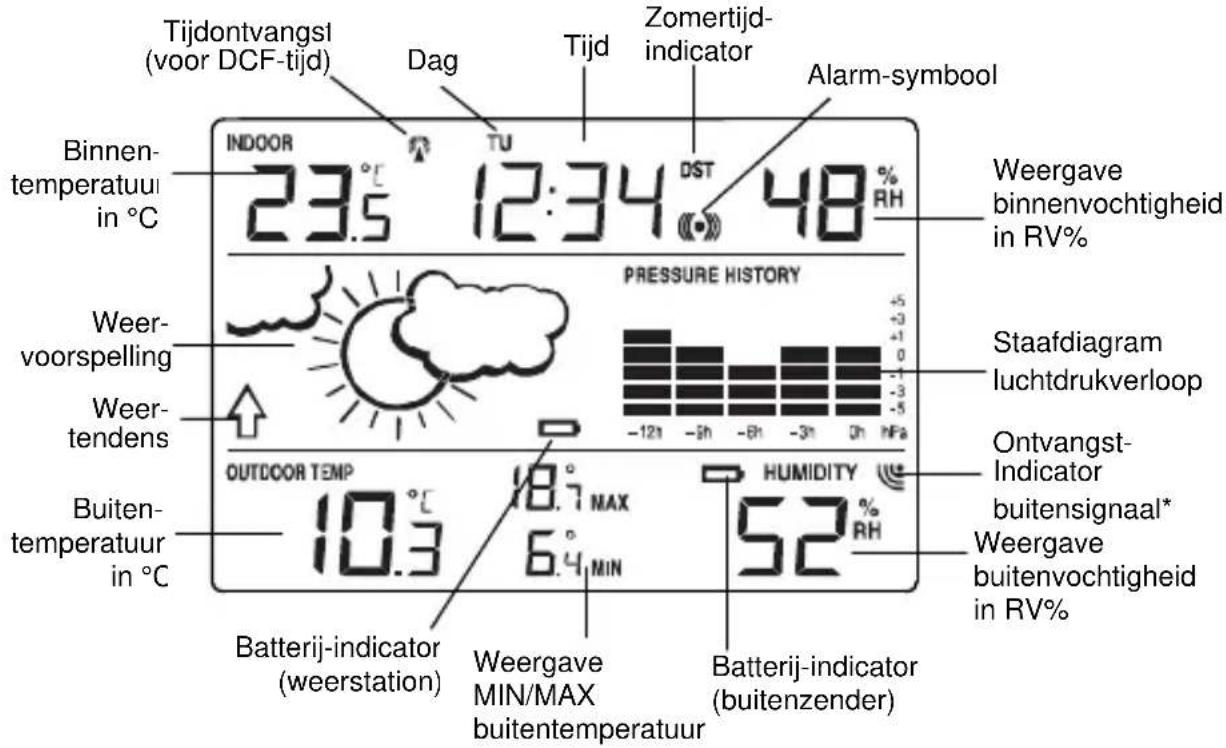

LCD-SCHERM

Het LCD-scherm is opgedeeld in 3 delen met informatie over tijd/kalender, binnendata, weervoorspelling en luchtdrukverloop, en buitendata.

Tijdontvangsl (voor DCF-tijd) Dag Tijd Zomertijd- indicator Alarm-symbol Binnen- temperatuu in °C INDOOR 23.5 12:34 DST 48 % RH Weergave binnenvochtigheid in RV% PRESSURE HISTORY Weer- voorspelling -5 +1 0 -3 -5 -12h -5h -6h -3h 3h nPa Staafdiagram luchtdrukverloop Ontvangst- Indicator buitensignaal* Weergave buitenvochtigheid in RV% WDERBOOD TEMPLE 10.3 18.7 MAX 6.4 MIN HUMIDITY 52 % Batterij-indicator (weerstation) Weergave MIN/MAX buitentemperatuur Batterij-indicator (buitenzender)

* Als het weerstation erin geslaagd is het signaal te ontvangen, blijft het symbool van signaal buitenontvangst op het scherm staan (zoniet dan verdwijnt het). Er kan dus altijd worden afgelezen of ontvangst gelukt is (pictogram aan) of niet (pictogram uit).

Houd de SET-toets ongeveer 3 seconden ingedrukt om verder te gaan naar de regelstand:

• Regelstand schermcontrast
- Regelstand tijdzone
- Regelstand tijdontvanst AAN/UIT
- Regelstand zomertijd (DST) ON/OFF
- Handbediende regelstand
- Regelstand kalender

Voor het schermcontrast kan gekozen worden uit 8 niveaus, van LCD 0 t/m LCD 7 (Standaardwaarde is LCD 3):

1. Het niveau van het schermcontrast gaat knipperen.
2. Gebruik de + of MIN/MAX toets om het gewenste contrastniveau in te stellen.
3. Bevestig met de SET-toets en ga verder naar de Regelstand tijdzone.

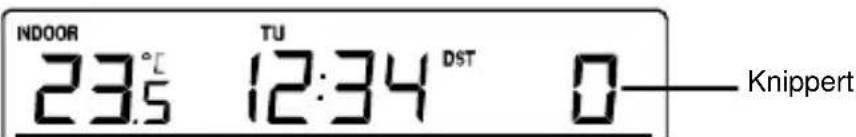

REGELSTAND TIJDZONE

INDOOR 23.5 °C TU 12:34 DST 0 Knippert

Het weerstation is standaard ingesteld op tijdzone "0". Wijzig de tijdzone als volgt:

1. De waarde van de huidige tijdzone gaat knipperen.
2. Gebruik de + of MIN/MAX-toest om de tijdzone in te stellen. Het bereik loopt van -2u t/m +5u in stappen van 1 uur.
3. Bevestig met de SET-toets en ga verder naar de Regelstand tijdontvangst AAN/UIT.

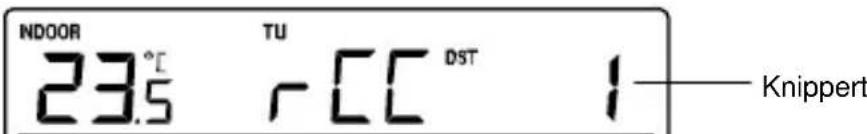

In gebieden waar ontvangst van het DCF-77 tijdsignaal niet mogelijk is, kan de DCF-77 tijdontvangst UIT worden geschakeld. De klok werkt dan als een normale kwartsklok. (Standaardwaarde is "1" = AAN).

NDOOR 23.5 °C TU r CC DST 1 Knippert

1. Het getal "1" gaat op het scherm knipperen.
2. Schakel de tijdontvangst UIT ("0" = UIT) door de + of MIN/MAX-toets in te drukken.
3. Bevestig met de SET-toets en ga verder met de Regelstand zomertijd (DST) AAN/UIT.

Let op:

• Als de tijdontvangst handmatig UIT is geschakeld, zal de klok geen ontvangstpoging van de DCF-tijd doen, zolang de functie Tijdontvangst UIT is geactiveerd.
• De pictogrammen tijdontvanst " [icon] " en "DCF" verschijnen niet op het scherm.

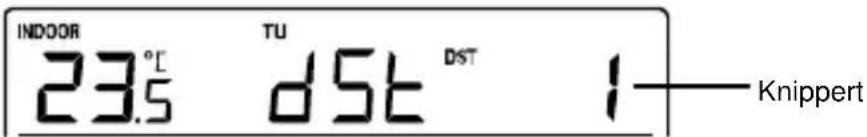

REGELSTAND ZOMERTIJD (DST) AAN/UIT

INDOOR 23.5 °C TU dSt DST 1 Knippert

De zomertijd (DST) kan AAN/UIT worden gezet. Standaardwaarde is "1" = AAN:

1. Het getal "1" gaat op het scherm knipperen.
2. Schakel de zomertijd UIT ("0" = UIT) door de + of MIN/MAX-toets in te drukken.
3. Bevestig met de SET-toets en ga verder naar de Handbediende regelstand.

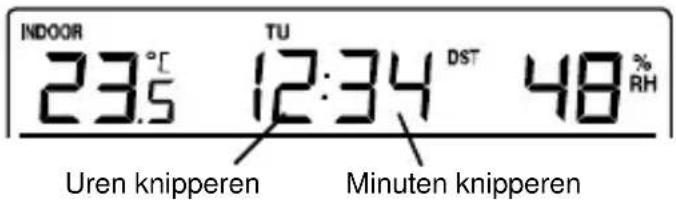

Als het weerstation het DCF-signaal niet kan ontvangen (b.v. door storingen, zendafstand, enz.) kan de tijd handmatig worden ingesteld. De klok werkt dan als een gewone kwartsklok.

INDOOR 23.5 °C TU 12:34 DST 48 % RH Uren knipperen Minuten knipperen

1. De uren gaan knipperen.
2. Stel met de + of MIN/MAX-toets de uren in. De knop ingedrukt houden doet de uren sneller verspringen.
3. Druk opnieuw de SET-toest in om de minuten in te stellen. De minuten gaan knipperen.
4. Stel met de + of MIN/MAX-toets de minuten in. De knop ingedrukt houden doet de minuten sneller verspringen
5. Bevestig met de SET-toets en ga verder naar de Regelstand Kalender.

Let op:

• Hoewel het toestel handmatig is ingesteld, zal het nog steeds proberen het tijdsignaal proberen te ontvangen. Zodra het signaal ontvangen is wordt de handmatig ingestelde tijd vervangen door de zojuist ontvangen tijd. Tijdens de ontvangstpogingen gaat het DCF-zendmastje knipperen. Als de ontvangst niet gelukt is, dan verschijnt het DCF-zendmastie niet en wordt de volgende dag een nieuwe poging tot ontvangst gedaan.
• Na de instelling per hand verschijnen de pictogrammen van de tijdontvangst " " en "DCF" niet op het LCD-scherm.

REGELSTAND KALENDER

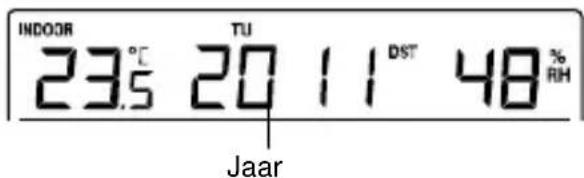

INDOOR 23.5 20 11 DST 48 % Tu RAH Jaar

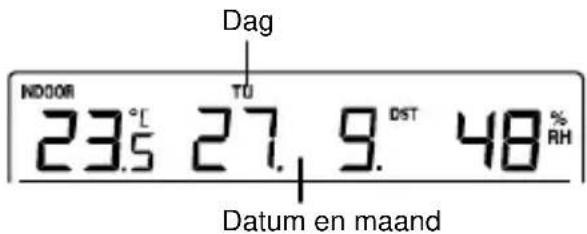

Dag ND00R 23.5 °C 27.1 9. DST 48 % RH T0 Datum en maand

1. Het jaartal gaat knipperen. Het bereik loopt van 2011 t/m 2025 (standaardwaarde is

2011).

1. Stel met de + of MIN/MAX-toets het jaartal in. De knop ingedrukt houden doet het jaartal sneller verspringen.
2. Bevestig door de SET-toets in te drukken en verder te gaan naar de regelstand van de maand.
3. De maand gaat knipperen. Stel met de + of MIN/MAX-toets de maand in. Houd de knop ingedrukt om de maanden sneller te laten verspringen.
4. Druk op de SET-toets om verder te gaan naar de regelstand van de datum.
5. De datum gaat knipperen. Stel met de + of MIN/MAX-toets de datum in. Houd de knop ingedrukt om de datum sneller te laten verspringen.
6. Druk de SET-toets in om te bevestigen en de handbediende regelstand te verlaten.

Let op:

De dag (afgekorte vorm) wordt automatisch boven de tijd weergegeven (van maandag t/m zondag): MO (maandag) / TU (dinsdag) / WE (woensdag) / TH (donderdag) / FR (vrijdag) / SA (zaterdag) / SU (zondag).

Op elk moment verlaat de handbediende regelstand tijdens de handmatige instelling, drukt u op de ALARM-toets. De modus keert terug naar de normale tijd.

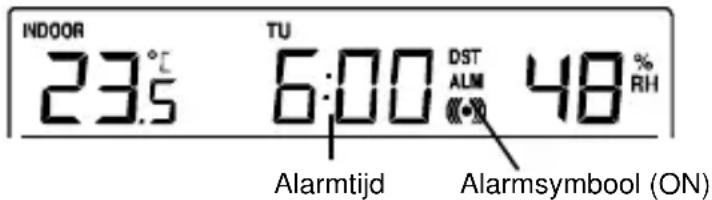

REGELSTAND ALARM

INDOOR 23.5 °C TU 6:00 DST ALM 48 % RH Alarmtijd Alarmsymbool (ON)

Alarm instellen:

1. Houd ALARM toets 3 seconden ingedrukt totdat de alarmtijd weergegeven wordt. Het uur gaat knipperen. Gebruik de + of MIN/MAX-toets om de uren aan te passen. Houd de knop ingedrukt om de maanden sneller te laten verspringen.
2. Gebruik opnieuw de ALARM-toets, en de minuten gaan knipperen. Druk op + of MIN/MAX-toets om de minuten in te stellen. Houd de knop ingedrukt om de maanden sneller te laten verspringen.
3. Druk op de ALARM-toets om de instelling te bevestigen.

Let op:

Te activeren/deactiveren van de alarm-functie, drukt u eenmaal op de ALARM-toets. De weergave van het alarm-pictogram geeft aan dat het alarm is "ON".

De duur van het alarm is 2 minuten. Druk op een toets om het alarm te stoppen.

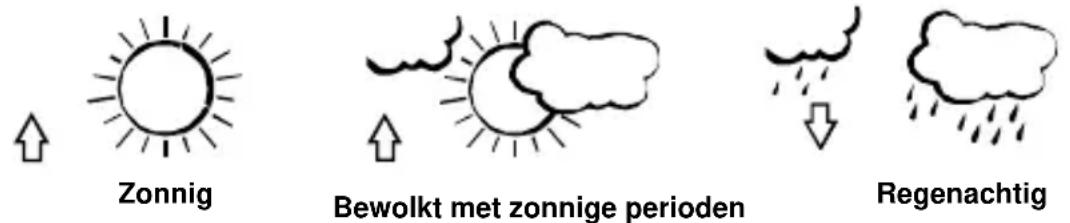

SYMBOLEN VOOR DE WEERSVOORSPELLING:

De weerplaatjes kunnen in één van de volgende combinaties op het tweede deel van het scherm verschijnen:

Bij elke plotselinge of aanzienlijke luchtdrukverandering wijzigen de weersymbooltjes overeenkomstig de weersverandering. Als de weerplaatjes niet veranderen betekent dit dat de luchtdruk niet veranderd is, of dat de wijziging te traag is geweest om door het

weerprojectiestation te kunnen worden geregistreerd. Als het vertoonde weersymbooltje een zon of regenwolk is, zal het niet veranderen als het weer beter (zonnetje) of slechter (regenwolkje) wordt, omdat de weersymbooltjes dan reeds in hun uiterste positie staan.

De vertoonde weersymbooltjes voorspellen het weer in de zin van verbeteren of verslechteren, niet noodzakelijkerwijs als zonnig of regenachtig, waar de plaatjes letterlijk genomen voor staan. Als bijvoorbeeld het huidige weer bewolkt is en het weersymbooltje van regen wordt afgebeeld, dan betekent dit niet dat het toestel defect is, maar laat het zien dat de luchtdruk gedaald is en dat het weer verwacht slechter te worden; het hoeft niet noodzakelijkerwijs te gaan regenen.

Let op:

Na het opstarten dienen de weersvoorspellingen van de volgende 12-24 uur te worden geannuleerd. Het weersprojectiestation heeft nl. enige tijd nodig om op constante hoogte te functioneren en accurate voorspellingen te doen.

Zoals normaal bij weersvoorspellingen kan geen absolute precisie gegarandeerd worden. De weersvoorspellingen hebben een geschatte precisie van ongeveer 75% vanwege de verschillende functies waarvoor het weerprojectiestation ontworpen is. In gebieden die onderhevig zijn aan plotselinge weersveranderingen (bijvoorbeeld van zonnig naar regen) zal het weerprojectiestation precieser zijn dan in gebieden waar het weer stabiel is (b.v. hoofdzakelijk zonnig).

Als het weerprojectiestation naar een andere locatie verhuisd die aanzienlijk hoger of lager ligt dan de vorige (b.v. van de parterre van een huis naar de eerste verdieping), annuleer dan de weersvoorspelling van de eerstkomende 12-24 uur. Hierdoor zal het weerprojectiestation de hoogtewijziging niet verkeerd interpreteren als een wijziging in luchtdruk.

PROGNOSEPIJLTJES

De weerplaatjes werken in combinatie met de prognosepiijltjes (zie links van de weerplaatjes). Wanneer de indicator naar boven wijst betekent dit dat de luchtdruk stijgt en het weer verwacht wordt te verbeteren. Wijst het pijltje echter naar beneden, dan betekent dit dat de luchtdruk daalt en het weer verwacht wordt te verslechteren.

Zo kunnen we aflezen in welke mate het weer veranderd is en wat nog verwacht wordt. Als bijvoorbeeld het weerpijtje naar beneden wijst en het wolkje met zonnetje worden vertoond, dan was de laatst merkbare weersverandering toen het zonnig weer was (enkel weersymbooltje van zon). De volgende verandering zal dus het symbooltje van het regenwolkje zijn want het pijltje wijst naar beneden.

Let op:

Als de weerpiijltjes een verandering in luchtdruk hebben geregistreerd, blijft deze permanent op het scherm staan.

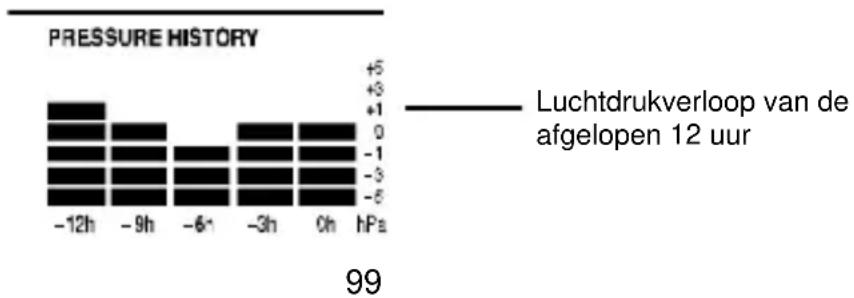

LUCHTDRUKVERLOOP (ELECTRONISCHE BAROMETER MET VERLOOP BAROMETRISCHE LUCHTDRUK)

Het rechterdeel van het tweede deel van het LCD-scherm geeft het verloop van de luchtdruk weer in een staafdiagram.

Het staafdiagram geeft een indicatie van het luchtdrukverloop van de afgelopen 12 uur in 7 stappen: 0u, -3u, -6u, -9u en -12u. De "0u" staat voor de meest recente uurmeting van de luchtdruk. De staven representeren de "hPa" (0, ±1, ±3, ±5) op een bepaald moment. De "0" in het midden van de schaal is gelijk aan de huidige druk en elke wijziging (±1, ±3, ±5) toont hoe veel "hPa" de afgelopen druk gedaald of gestegen is in vergelijking met de huidige druk.

Oplopende staven geven aan dat het weer verbetert vanwege de verhoogde luchtdruk. Aflopende staven betekenen dat de luchtdruk gedaald is en het weer verwacht wordt te verslechteren vergeleken met de huidige "0u" tijd.

Let op:

- Voor accuraat verloop van de barometrische druk dient het weerstation op dezelfde hoogte te functioneren voor alle registraties (d.w.z. het mag niet van de begane grond naar de tweede verdieping worden verhuisd). Als het toestel op een nieuwe locatie wordt geplaatst, negeer dan de registraties van de eerstvolgende 12 uur.

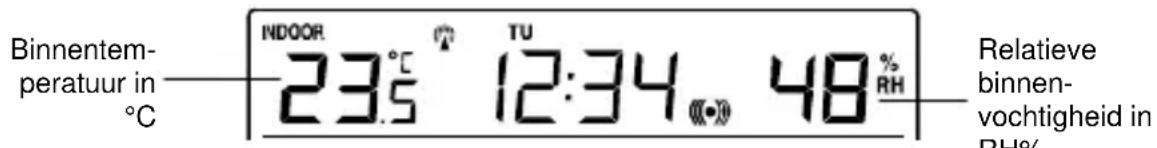

BINNENTEMPERATUUR/ RELATIEVE BINNENVOCHTIGHEID

De binnentemperatuur en vochtigheid worden automatisch geactualiseerd en weergegeven op het eerste deel van het LCD-scherm.

Binnentem- peratuur in °C INDOOR 23.5 °C TU 12:34 48 % RH Relatieve binnen- vochtigheid in RH%

BUITENTEMPERATUUR/ RELATIEVE BUITENVOCHTIGHEID

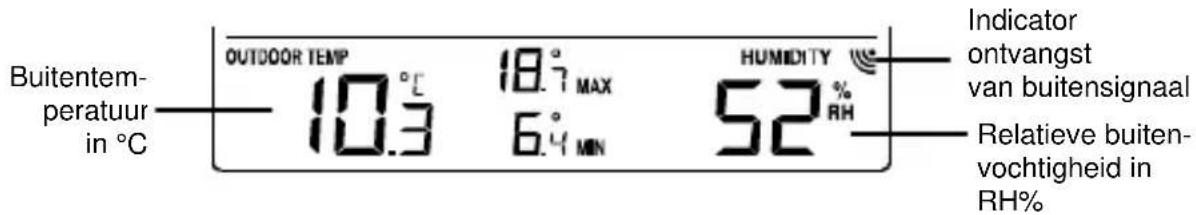

Het laatste deel van het scherm geeft de buitentemperatuur en buitenvochtigheid weer, en alsmede de ontvangstindicator.

Buitentem- peratuur in °C OUTDOOR TEMP 10.3 °C 18.7 MAX 6.4 MIN HUMIDITY 52 % Indicator ontvangst van buitensignaal Relatieve buiten- vochtigheid in RH% -

VERSPRINGEN TUSSEN EN WISSEN VAN DE MIN/MAX DATA

VOOR WEERGAVE VAN DE MIN/MAX DATA

Druk de MIN/MAX-toets enkele malen in om de MIN/MAX registraties van de binnen- en buitentemperatuur in volgorde af te lezen.

Let op: de MIN/MAX buitenwaarden van de temperatuur vertonen ook tijdstip en datum van de registratie.

13:21 Tijdstip van geregistreerde MIN/MAX buitenwaarden 27.7 MAX buiten-temperatuur MAX symbool (buitentemperatuur) 21.9 Datum van geregistreerde MIN/MAX buitenwaarden 27.7 MAX

ANNULEREN VAN DE MIN/MAX DATA

Houd de MIN/MAX-toets 3 seconden ingedrukt om alle gegevens van de binnen- en buitentemperatuur te wissen.

OVER DE BUITENZENDER

Het bereik van de thermohygro-buitenzender kan beïnvloedt worden door de temperatuur. Lage temperaturen kunnen de zendafstand verkorten. Houd hiermee rekening bij het plaatsen van de zender. Ook kunnen hierdoor de batterijen van de thermohygrozender verzwakt raken.

CONTROLE VAN 868MHz-ONTVANGST

Als de gegevens van de buitentemperatuur en vochtigheid drie minuten na het opstarten nog niet kunnen worden afgelezen (of als scherm bij normaal functioneren steeds “- - . - ” weergeeft op de buitensectie van het weerstation) controleer dan de volgende punten:

1. Aanbevolen afstand van mogelijke storingsbronnen zoals computermonitoren of TV-toestellen dient tenminste 2 meter te zijn.
2. Plaats de thermohygrozender niet in de onmiddelijke nabijheid van metalen raamkozijnen.
3. Het gebruik van electrische producten zoals hoofdtelefoon en luidsprekers die op hetzelfde frekwentie-signaal werken (868 MHz) kan de goede ontvangst belemmeren. Interferentie kan ook veroorzaakt worden door naburige bewoners die electronische artikelen gebruiken die ook via het 868 MHz signaal functioneren.

Let op:

Nadat het 868 MHz-signaal ontvangen is, het batterijvak van het weerstation of de zender niet meer openen. Hierdoor kunnen namelijk de batterijen per ongeluk los schieten van de contactpinnetjes, zodat het toestel gedwongen wordt te herstarten. Gebeurt dit per ongeluk

toch, herstart dan beide toestellen (zie "Herstarten" hierboven) anders kunnen zendproblemen optreden.

Het zendbereik is ongeveer 100 meter van de thermohygro-zender naar het weerstation (in vrije veld). Dit hangt echter af van de interferentieniveaus in de omgeving. Als ontvangst -ondanks inachtneming van deze factoren- niet mogelijk is, dienen alle toestellen van het systeem opnieuw te worden opgestart (zie "Opstarten" hierboven).

Uitvouwbare standaard:

De uitvouwbare standaard bevindt zich aan de achterkant. Trek de standaard los van de rand middenonder het batterijvak van het weerstation. Als de standaard is uitgevouwen kan het weerstation op de gewenste plaats worden neergezet.

Bevestigen op een beschutte plek. Vermijd regen of direct zonlicht.

De thermohygro-zender kan op een plat oppervlak geplaatst worden of aan de muur worden opgehangen met de houder die dienst doet als standaard of muurklamp.

Bevestigen aan de muur:

1. Maak de houder met schroefjes en pluggen aan de muur vast.
2. Klik de zender vast in de houder.

Let op:

Alvorens de zenderhouder voorgoed vast te maken eerst controleren of van alle toestellen de buitentemperatuur en vochtigheid wel vanuit de gekozen posities kunnen worden ontvangen. Wordt het signaal niet ontvangen, verplaats de zender dan om ontvangst te verbeteren.

VERZORGING EN ONDERHOUD:

• Vermijd extreme temperaturen, trillingen en schokken, omdat deze het toestel kunnen beschadigen en onnauwkeurige registraties opleveren.
• Bij het schoonmaken van het scherm en de bekapping een zacht vochtig doekje gebruiken. Gebruik geen oplossingen of schuurmiddelen omdat deze krassen op het scherm en het omhulsel kunnen veroorzaken.
• Toestel niet onderdompelen in water.
• Onmiddelijk alle lege batterijen verwijderen om lekkage en schade te voorkomen. Alleen vervangen met nieuwe batterijen van het aanbevolen formaat.
• Probeer het toestel niet zelf te repareren. Breng het terug naar de oorspronkelijke verkoper om het te laten repareren door een gekwalificeerd technicus. Door het toestel te openen en eraan te prutsen kan de garantie komen te vervallen.
• Niet blootstellen aan extreme of plotselinge temperatuurswisselingen, want dit kan leiden tot snelle wijzigingen in de prognoses en registraties die daardoor niet accuraat zullen zijn.

SPECIFICATIES:

Meetbereik temperatuur:

Binnen : -9.9°C t/m +59.9°C met 0.1°C resolutie

+14.2°F t/m +139.8°F met 0.2°F resolutie

("OF.L" verschijnt indien buiten dit bereik)

Buiten : -39.9°C t/m +59.9°C met 0.1°C resolutie

-39.8°F t/m +139.8°F met 0.2°F resolutie

("OF.L" verschijnt indien buiten dit bereik; "---"getoond als er geen signaal wordt ontvangen)

Bereik binnenvochtigheid: 20% t/m 95% met 1% resolutie

(- - " wordt weergegeven als binnentemperatuur buiten

weergavebereik ligt; "19%" wordt weergegeven < 20% en "96%" indien > 95%)

Bereik buitenvochtigheid : 1% t/m 99% met 1% resolutie

(- - " wordt weergegeven als buitentemperatuur buiten

weergavebereik ligt; 1% wordt weegegeven indien < 1% en

99% indien > 99%)

Meetinterval gegevens:

Binnen : Elke 16 seconden

Buiten : Elke 4 seconden

Zendbereik : Maximaal 100 meter (vrije veld)

Voeding: (alkaline batterijen aanbevolen):

Weerstation : 2 x C, IEC, LR14, 1.5V

Levensduur batterij : ongeveer 24 maanden

Thermohygrozender : 2 x AAA, IEC LR3, 1.5V

Levensduur batterij : ongeveer 12 maanden

Afmetingen (L x B x H):

Weerstation : 170.4 x 34.3 x 148.8 mm

Thermohygrozender : 36 x 16 x 102.6 mm

BEPERKTE AANSPRAKELIJKHEID

• Het sluikstorten van elektronisch afval is schadelijk voor onze natuur.
• Contacteer uw plaatselijke autoriteit voor het bekomen van een erkend adres in uw buurt waar u afgedankt elektronisch materiaal kan achterlaten.
• Alle elektronische apparaten moeten nu gerecycleerd worden. Elke gebruiker moet deelnemen in het recyclageproces.
• Het sluikstorten kan ernstige gevolgen hebben voor de publieke gezondheid en de natuur.
• Zoals aangeduid op de verpakking is het ten zeerste aangeraden eerst de gebruikershandleiding te lezen, dit product mag niet in met het dagelijkse huisvuil meegegeven worden.
• De fabrikant en leverancier accepteren geen enkele verantwoorde-lijkheid voor foutieve registraties van de apparatuur en de mogelijke gevolgen daarvan.
• Dit product is niet geschikt voor medische doeleinden of voor informatie aan het algemene publiek.
• Dit product is enkel ontworpen voor gebruik thuis als indicatie van toekomstig weer en is niet 100% accuraat. Weersvoorspellingen en barometrische prognoses van dit product zijn slechts indicatief en niet geheel nauwkeurig.
• De specificaties van dit product kunnen tussentijds gewijzigd worden zonder voorafgaande kennisgeving.
• Dit product is geen speelgoed. Uit de buurt van kinderen houden.

- Geen enkel deel van deze handleiding mag gereproduceerd worden zonder schriftelijke toestemming van de fabrikant.

Vorrzorgsmaatregelen

• Stel het apparaat niet bloot aan overmatige krachten of schokken.
• Stel het apparaat niet bloot aan hoge temperaturen, direct zonlicht, stof en vocht.
• Niet onderdompelen het apparaat in water
• Vermijd contact met bijtende stoffen.
• Gebruik het apparaat niet in een vuur. Deze kan ontploffen.
• Niet open de behuizing en niet manipuleren structurele componenten van het apparaat.

Batterijvoorschriften

• Gebruik uitsluitend alkaline batterijen, geen oplaadbare batterijen.
• Installeer batterijen correct volgens de polariteitmarkeringen (+/-).
• Vervang altijd een volledige set batterijen.

• Combineer nooit gebruikte en nieuwe batterijen.

• Verwijder onmiddellijk uitgeputte batterijen.
  • Verwijder batterijen wanneer niet in gebruik.

• Batterijen nooit opladen of in vuur werpen om ontploffing te voorkomen.
• Houd de batterijen niet in de nabijheid van metalen voorwerpen. Een contact kan een kortsluiting veroorzaken.
• Houd alle batterijen buiten bereik van kinderen omdat ze een verstikkingsgevaar vormen.
• Bewaar de verpakking voor eventueel toekomstig gebruik.

Gebruik het product alleen voor het doel waarvoor deze bestemd!

Verordening verwijdering batterijen

Oude batterijen horen niet in het huisvuil. Als batterijen in het milieu terechtkomen kunnen deze milieu en gezondheidsproblemen tot gevolg hebben. U kunt gebruikte batterijen kosteloos bij uw handelaar of

inzamelplaatsen teruggeven. U bent als verbruiker wettelijk verplicht oude batterijen, als omschreven, in te leveren.

Verordening verwijdering elektrische apparaten

Dit symbool betekent dat elektrische apparatuur, wanneer hij het eind van zijn levensduur bereikt, niet mag worden afgevoerd met het gewone huishoudelijk afval. Breng de apparaat naar het plaatselijke inzamelpunt voor afval of recyclingcentrum. Dit is van toepassing voor alle landen van

de Europese Unie en op de overige Europese landen met een systeem voor gescheiden afvalinzameling.
