MANUAL DE USUARIO DEEBOT N79T ECOVACS

Manual de instrucciones

Le felicitamos por la compra de este ECOVACS ROBOTICS DEEBOT. ayude a mantener su hogar limpio y le proporcione más tiempo para disfrutar de otras actividades. Live Smart. Enjoy Life. En caso de encontrar problemas no descritos en este Manual de Instrucciones, póngase en contacto con nuestro Centro de Atención al Cliente, donde un técnico le orientará debidamente. www.ecovacs.com La compañía se reserva el derecho a realizar cambios tecnológicos o de diseño en sus productos para una continua mejora.ES

3.3 Selección del modo de limpieza .............................................................63

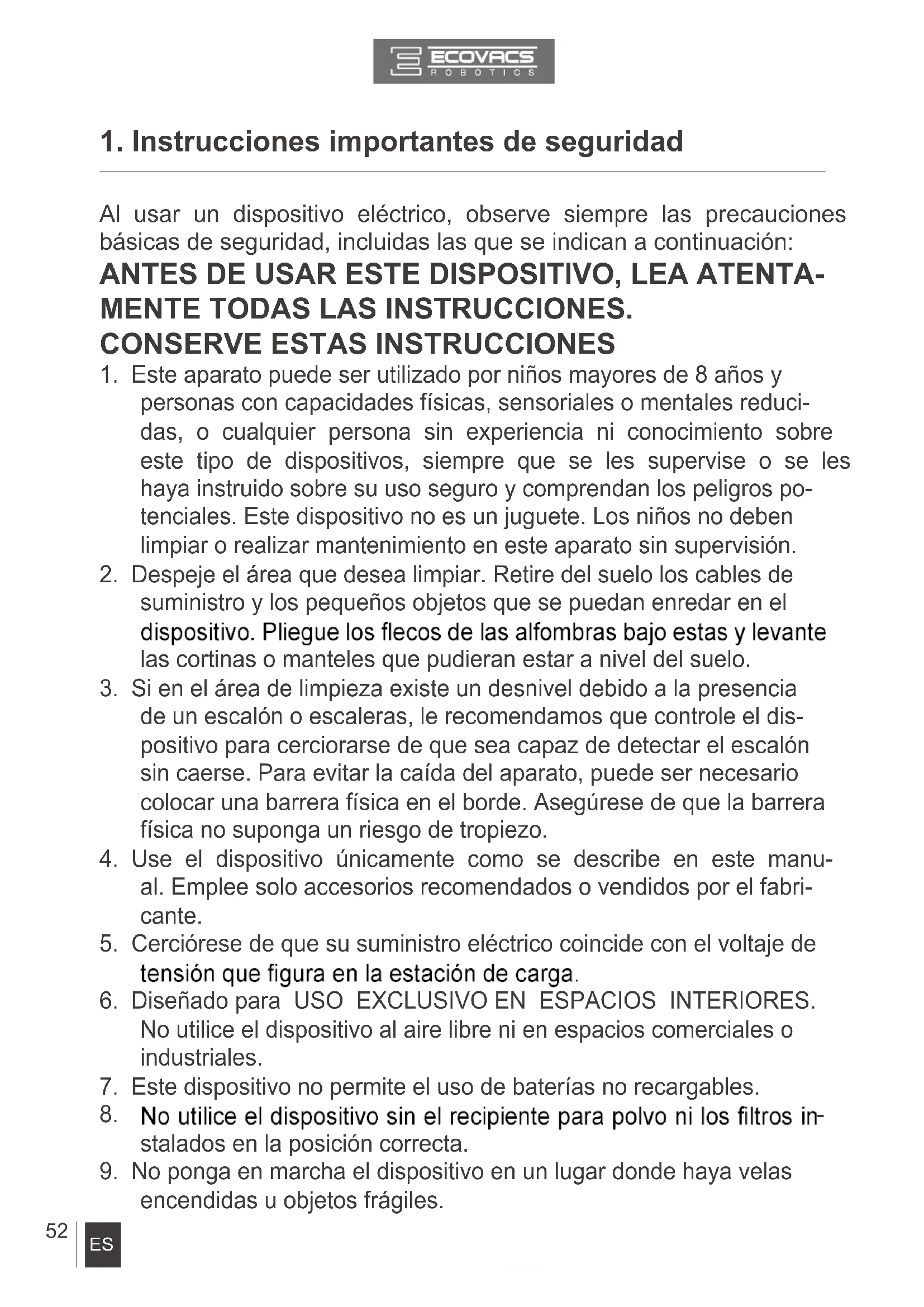

1. Instrucciones importantes de seguridad

Al usar un dispositivo eléctrico, observe siempre las precauciones básicas de seguridad, incluidas las que se indican a continuación: ANTES DE USAR ESTE DISPOSITIVO, LEA ATENTA- MENTE TODAS LAS INSTRUCCIONES.

CONSERVE ESTAS INSTRUCCIONES

1. Este aparato puede ser utilizado por niños mayores de 8 años y

personas con capacidades físicas, sensoriales o mentales reduci- das, o cualquier persona sin experiencia ni conocimiento sobre este tipo de dispositivos, siempre que se les supervise o se les haya instruido sobre su uso seguro y comprendan los peligros po- tenciales. Este dispositivo no es un juguete. Los niños no deben limpiar o realizar mantenimiento en este aparato sin supervisión.

2. Despeje el área que desea limpiar. Retire del suelo los cables de

suministro y los pequeños objetos que se puedan enredar en el las cortinas o manteles que pudieran estar a nivel del suelo.

3. Si en el área de limpieza existe un desnivel debido a la presencia

de un escalón o escaleras, le recomendamos que controle el dis- positivo para cerciorarse de que sea capaz de detectar el escalón sin caerse. Para evitar la caída del aparato, puede ser necesario colocar una barrera física en el borde. Asegúrese de que la barrera física no suponga un riesgo de tropiezo.

4. Use el dispositivo únicamente como se describe en este manu-

al. Emplee solo accesorios recomendados o vendidos por el fabri- cante.

5. Cerciórese de que su suministro eléctrico coincide con el voltaje de

6. Diseñado para USO EXCLUSIVO EN ESPACIOS INTERIORES.

No utilice el dispositivo al aire libre ni en espacios comerciales o industriales.

7. Este dispositivo no permite el uso de baterías no recargables.

stalados en la posición correcta.

9. No ponga en marcha el dispositivo en un lugar donde haya velas

1. Instrucciones importantes de seguridad

10. No use el dispositivo en entornos extremadamente fríos o calientes

11. Mantenga el pelo, la ropa suelta, los dedos y las partes del cuerpo

alejados de las aberturas y de las piezas móviles.

12. No ponga en marcha el dispositivo en una habitación donde se

encuentren durmiendo bebés o niños.

14. No permita que el dispositivo aspire objetos de gran tamaño, como

piedras, trozos grandes de papel o cualquier otro objeto que pueda causar obstrucciones.

bustibles, como gasolina o tóner de impresoras o fotocopiadoras. No lo utilice en lugares donde puedan existir esta clase de materi- ales.

16. No use el dispositivo para recoger objetos que estén ardiendo o

que emitan humo, como por ejemplo, cigarros, cerillas, cenizas cal- ientes o cualquier otro objeto que pueda provocar un incendio.

17. No introduzca objetos en la abertura para la entrada de polvo. No

use el dispositivo si la entrada de polvo está obstruida. Mantenga la abertura libre de polvo, pelusa, pelo o cualquier partícula que

18. Tenga cuidado de no dañar el cable de alimentación. No emplee

el cable de alimentación para tirar o transportar el dispositivo ni la estación de carga. No lo use tampoco a modo de asa. No cierre la puerta si el cable de alimentación queda atrapado ni coloque el ca- pase por encima del cable de alimentación. Mantenga el cable de

19. Si el cable de alimentación eléctrico está dañado, deberá ser reem-

plazado por el fabricante o por un técnico de servicio para evitar posibles riesgos.

20. No utilice la estación de carga si presenta daños.

21. No use el dispositivo en caso de daños en el cable de alimentación

o en el enchufe. No use el dispositivo ni la estación de carga si noES

funcionan correctamente, si han sufrido una caída, si están daña- dos, si han sido olvidados en el exterior o si han entrado en contac- to con agua. En este caso, deberán ser reparados por el fabricante

22. Antes de realizar trabajos de limpieza y mantenimiento en el dis-

23. Retire el enchufe de la toma de corriente antes de llevar a cabo la

limpieza y el mantenimiento de la estación de carga.

24. Antes del extraer la batería del dispositivo para desecharla, retire el

dispositivo de la estación de carga y apague el interruptor principal.

25. Antes de desechar el dispositivo, extraiga la batería y deséchela de

acuerdo con las leyes y normativas locales.

26. Tire las baterías usadas de acuerdo con las leyes y normativas

27. No arroje el dispositivo al fuego, incluso aunque presente daños

graves. ya que las baterías pueden explotar.

28. Si no prevé usar la estación de carga durante un tiempo prolonga-

29. El dispositivo se debe usar respetando lo establecido en este manu-

al de usuario. ECOVACS ROBOTICS no asume ninguna responsa- bilidad por los daños o lesiones causados por un uso inadecuado.

30. El robot contiene baterías que solo puede sustituir personal cuali-

Atención al cliente.

31. Si no se va a utilizar el robot durante un periodo prolongado de

tiempo, cargue por completo el robot, apáguelo para guardarlo y desenchufe la estación de carga.

Para cargar la batería, utilice únicamente la unidad de ali- mentación desmontable DK18-190060H-V proporcionada con este dispositivo.

33. El mando a distancia requiere dos pilas AAA no recargables. Para

sustituir las pilas del mando a distancia, dele la vuelta y presione y retire la cubierta de las pilas. Extraiga las pilas e introduzca las pilas nuevas respetando la polaridad. Vuelva a colocar la cubierta de las pilas.

1. Instrucciones importantes de seguridadES

34. No intente nunca recargar una pila no recargable.

35. No mezcle pilas distintas ni nuevas con usadas.

36. Asegúrese de que inserta la pila del mando a distancia con la po-

37. Cuando se agoten la pilas o la batería, extráigalas del dispositivo y

deséchela en un punto de recogida adecuado.

38. Si va a dejar de usar el mando a distancia durante un periodo pro-

longado, extraiga las pilas.

39. Procure no cortocircuitar las terminales de la fuente de alimentac-

1. Instrucciones importantes de seguridad

Eliminación correcta de este producto Esta marca indica que este producto no se debe desechar con otros residuos domésticos en la UE. Para evitar posibles daños al medio ambiente o para la salud derivados del vertido incontrolado de residuos, recicle el producto de manera responsable para impulsar la reutilización sostenible de los recursos materiales. Para desechar el dispositivo usado, utilice los sistemas de recogida y reciclado o consulte con el proveedor a quien compró el producto. Allí pueden llevar este producto para su reciclado protegiendo el medio ambiente. Para desactivar el módulo de Wi-Fi en el DEEBOT, encienda el robot. Coloque el robot en la estación de carga y compruebe que la conexión entre los contactos de carga del DEEBOT y los de la estación de carga sea correcta. Mantenga pulsado el botón de modo automático del robot durante 10 segundos hasta que el DEEBOT emita 3 pitidos. Para activar el módulo de Wi-Fi del DEEBOT, apague el robot y, a continuación, vuelva a encenderlo. El módulo de Wi-Fi se encenderá cuando se reinicie el DEEBOT. Para la Unión EuropeaES

2.1 Contenido de la caja

Robot Adaptador de red Estación de carga con adaptador de red Mando a distancia Manual de instrucciones Modelo DN622.21 Voltaje de funcionamiento 14,4V CC Potencia nominal 25W Estación de carga Tensión nominal de entrada 19V CC Corriente nominal de salida 0,6A Modelo de adaptador de red DK18-190060H-V Tensión nominal de entrada 100-240 V CA Corriente nominal de entrada 0,5A Tensión nominal de salida 19V CC Corriente nominal de salida 0,6A Modelo del mando a distancia RC1507 Tensión de entrada 3V CC Consumo en modo apagado/ en espera Menos de 0,50 W Consumo en modo de espera en red Menos de 2,00 W Bandas de frecuencia y potencia Frecuencia de funcionamiento: 2412 MHz - 2472 MHz Potencia de transmisión máxima: 19 dBm.

• Este equipo debe utilizarse con una distancia mínima de 20 cm entre el radiador y el cuerpo del usuario.ES

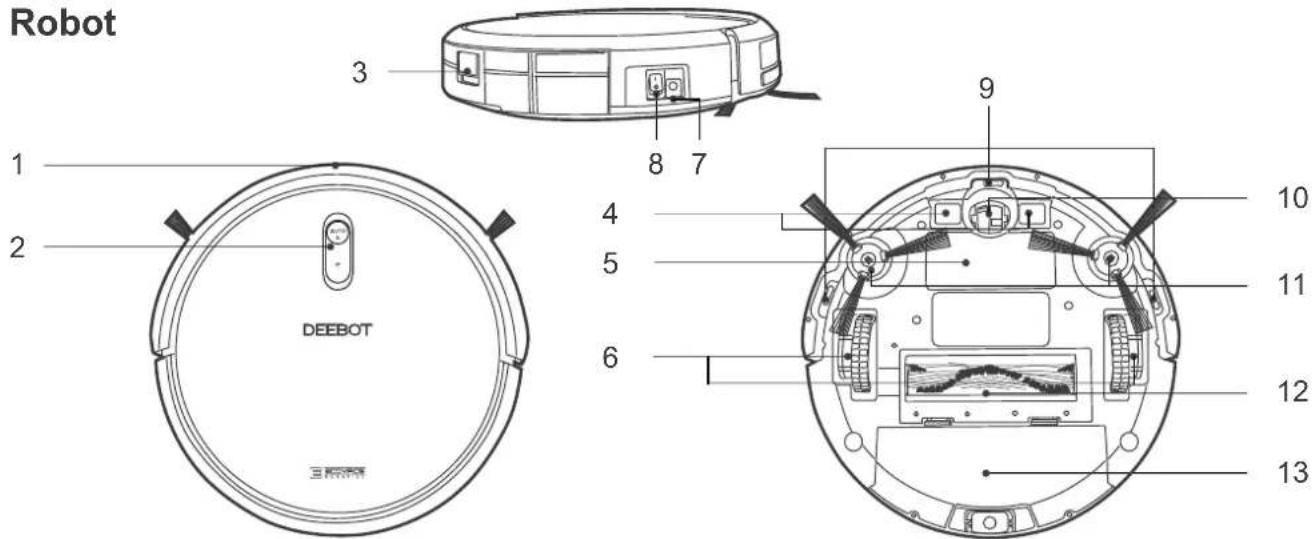

2.3 Esquema del producto

1. Sensores anticolisión y parachoques

3. Botón de liberación del recipiente

5. Tapa de la batería

6. Ruedas de propulsión

7. Puerto del adaptador de red

8. Interruptor de alimentación

9. Sensores anticaída

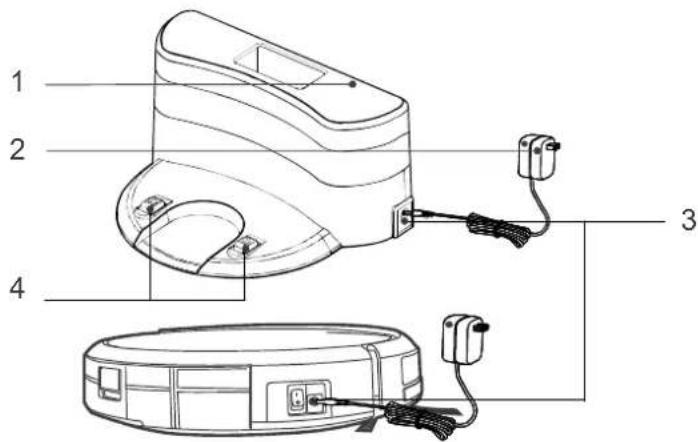

1. Indicador luminoso de

3. Puerto del adaptador de red

4. Conectores de la estación de

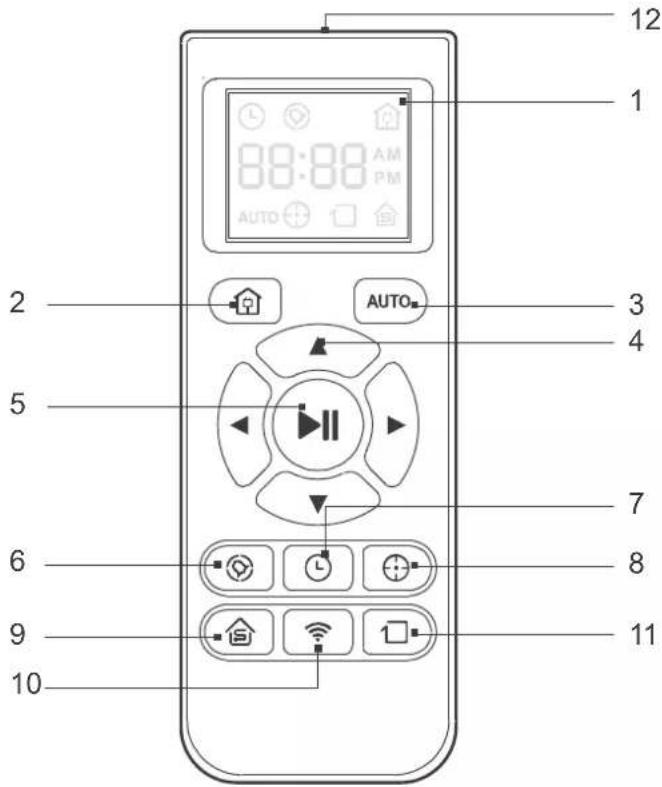

1. Botón del modo automático

2. Botón del modo de retorno al cargador

3. Botón del modo automático

4. Botones del control de dirección

5. Botón de INICIO/PAUSA

6. Botón para la programación

8. Botón del modo de limpieza localizada

9. Botón del modo de una habitación

11. Botón del modo de limpieza de rincones

12. Emisor de infrarrojos

6. Botón de liberación del recipiente

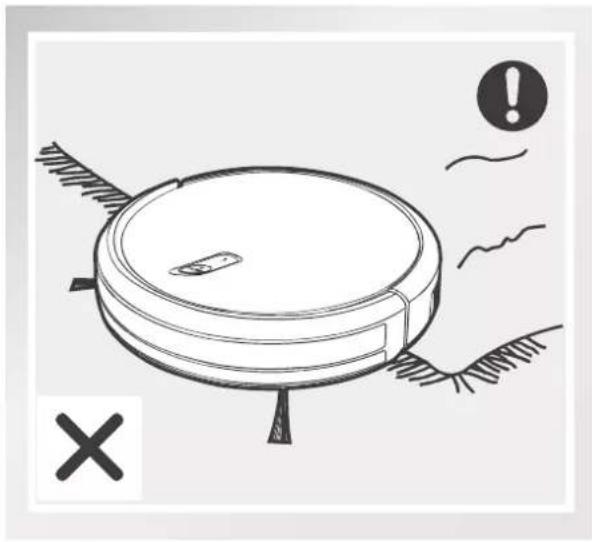

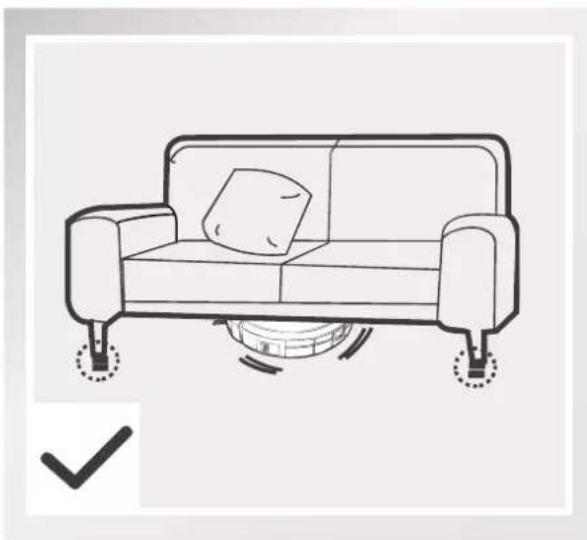

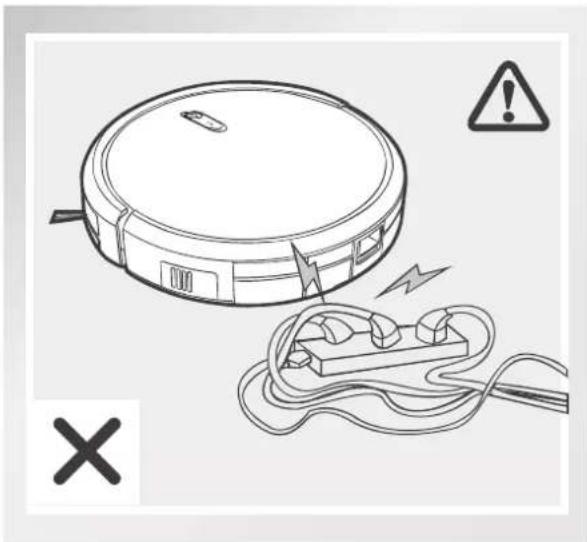

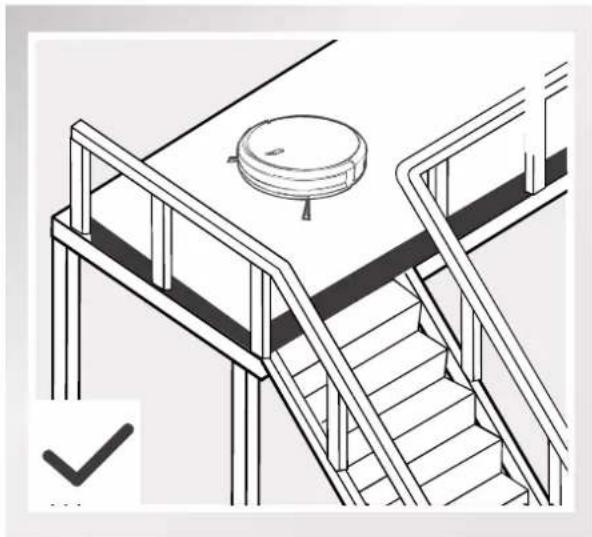

3.1 Observaciones antes de limpiar

Antes de utilizar el DEEBOT, dedique un momento a inspeccionar el área que va a limpiar y retire cualquier obstáculo presente. Retire del suelo los cables de alimentación y los objetos pequeños que puedan quedar enredados en el dispositivo. Tenga en cuenta que el robot necesita al Este producto no es apto para alfombras de pelo largo. Antes de utilizar este producto en un área cercana a una alfombra común o de adentro. Si hay algún escalón o escaleras en la zona de limpieza, asegúrese de que los sensores anticaída del DEEBOT puedan detectar el desnivel. Tal vez sea necesario colocar una barrera física en el borde del desnivel para evitar la caída del robot.

3. Funcionamiento y programaciónES

3. Funcionamiento y programación

• Cuando el DEEBOT no esté en funcionamiento, se recomienda dejarlo encendido y cargando, no apagado.

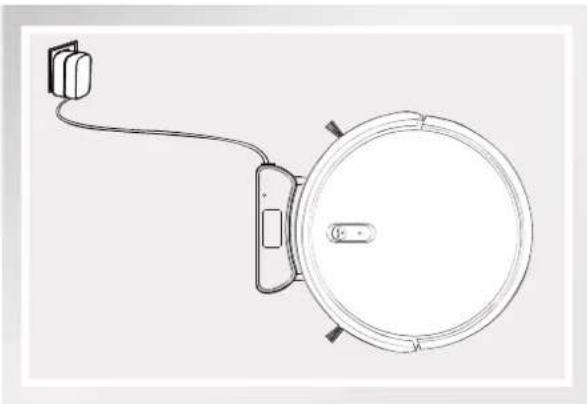

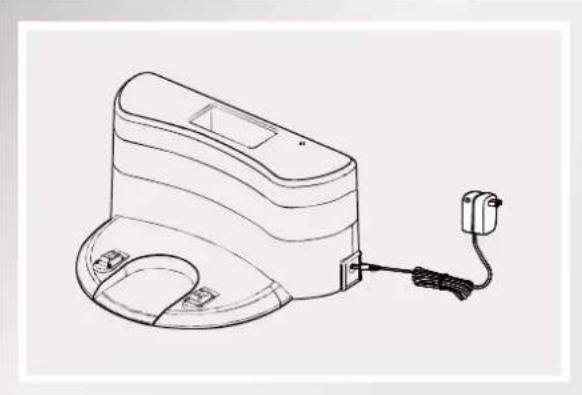

Colocación de la estación de carga Conecte el adaptador de red a la estación de carga. Enchufe la estación de carga a la toma de corriente. El indicador luminoso de alimentación de la estación de carga se ilumina. Encaje los cepillos laterales en la parte inferior del DEEBOT introduciendo cada uno en una ranura hasta escuchar un clic. Coloque el interruptor de alimentación lateral del robot en la posición de encendido. “l” indica que está encendido y “O” indica que está apagado. Mientras el DEEBOT esté encendido, el botón se iluminará en AZUL.

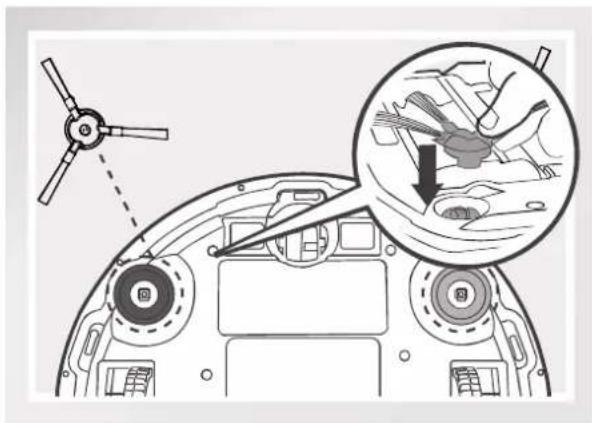

Colocación de los cepillos laterales

3. Funcionamiento y programación

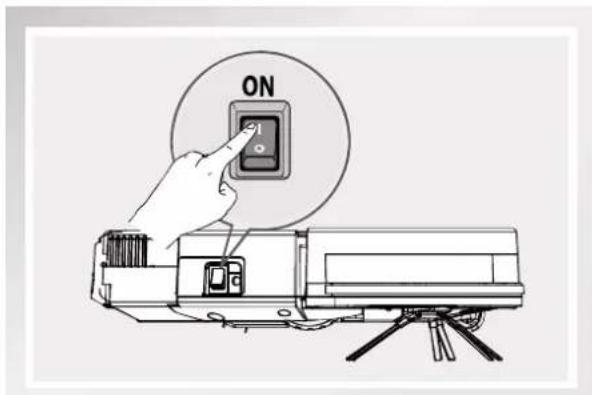

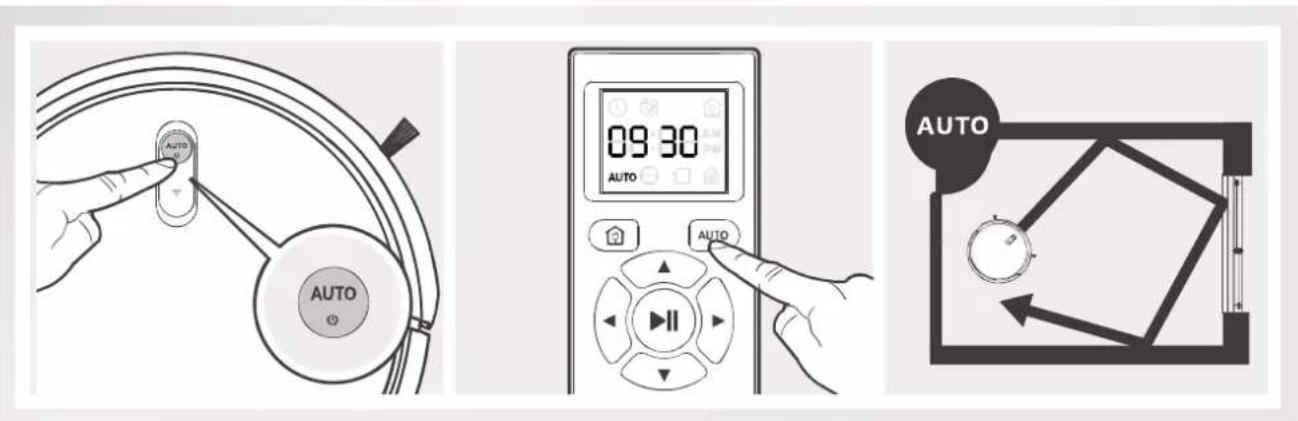

• Asegúrese de que el interruptor de alimentación inferior del robot está en la posición de encendido antes de empezar la carga.

• El botón parpadea mientras se carga el DEEBOT. El botón se apagará cuando el dispositivo esté cargado por completo.

• Para seleccionar otro modo de limpieza, consulte el apartado 3.3 “Selección del modo de limpieza” para obtener más información.

• El DEEBOT se puede orientar mediante los botones de control de dirección del mando a distancia cuando esté en pausa. Coloque el DEEBOT en la estación de carga y compruebe que la conexión entre los contactos de carga del DEEBOT y los de la estación de carga sea correcta. Antes de utilizar el DEEBOT por primera vez, cárguelo al menos durante 4 horas. Pulse el botón del DEEBOT o el botón del modo automático del mando a distancia. El DEEBOT comenzará a funcionar inmediatamente en el modo de limpieza automática.

3. Funcionamiento y programación

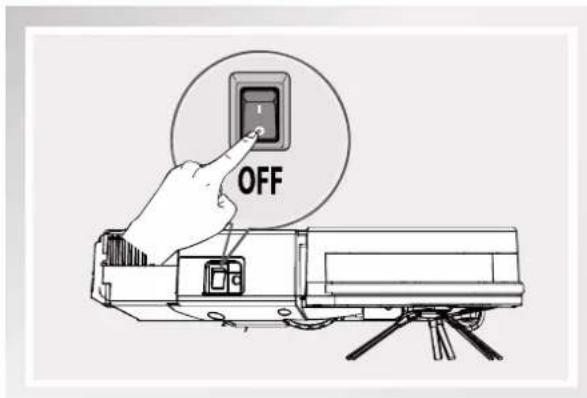

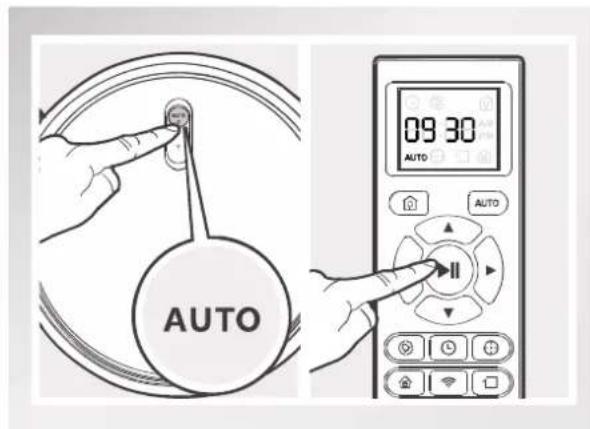

Apagado Pause el DEEBOT pulsando el botón del robot o el botón de INICIO/PAUSA del mando a distancia. Coloque el interruptor de alimentación lateral del robot en la posición de encendido. “l” indica que está encendido y “O” indica que está apagado.

• El botón de modo automático del panel de control del robot se apaga cuando se deja en pausa durante más de 10 minutos. Pulse el botón de modo automático del robot o pulse cualquier botón del mando a distancia para reactivar el DEEBOT.

• Cuando el DEEBOT no esté en funcionamiento, se recomienda dejarlo encendido y cargando, no apagado.ES

3. Funcionamiento y programación

3.3 Selección del modo de limpieza

suelos. Los modos de limpieza se seleccionan mediante el mando a distancia.

• En el caso de los modelos con conectividad a la aplicación, se podrán realizar varias funciones utilizando la aplicación ECOVACS. Este es el modo que más se utiliza de forma habitual. En el modo de limpieza automática, el DEEBOT limpia en línea recta y cambia de dirección cuando se encuentra con un obstáculo. Para iniciar el modo de limpieza automático, pulse el botón del DEEBOT o el botón del modo automático del mando a distancia. Este modo es útil para la limpieza de una zona con gran cantidad de suciedad o polvo concentrado. En el modo de limpieza localizada, el DEEBOT se centra en un área área siguiendo un patrón en espiral con el MÁXIMO de potencia de succión y se detiene Para iniciar el modo de limpieza localizada, pulse el botón del modo de limpieza localizada en el mando a distancia.

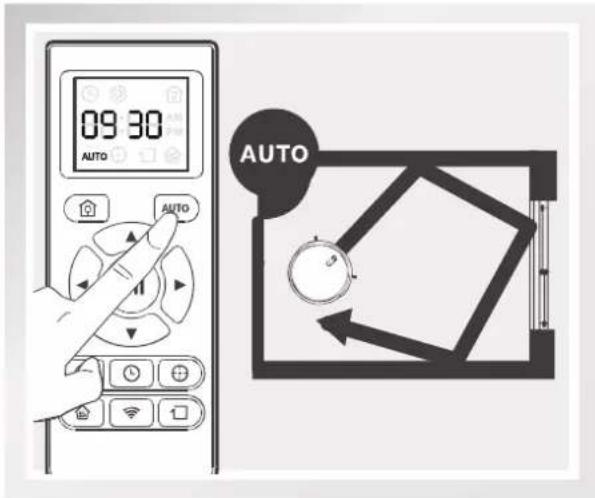

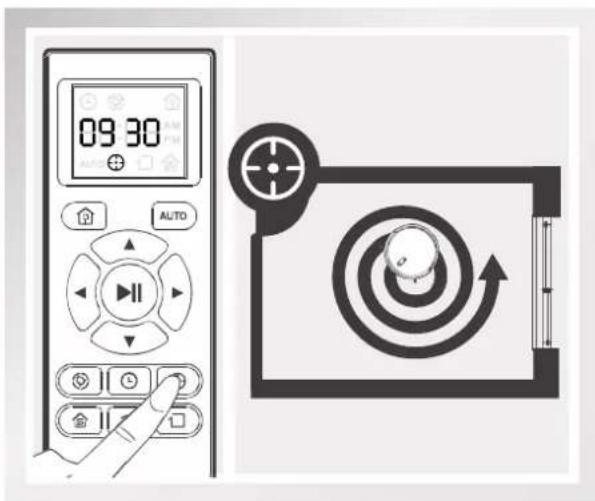

Modo de limpieza automático Modo de limpieza localizada (menos de 3 minutos)ES

3. Funcionamiento y programación

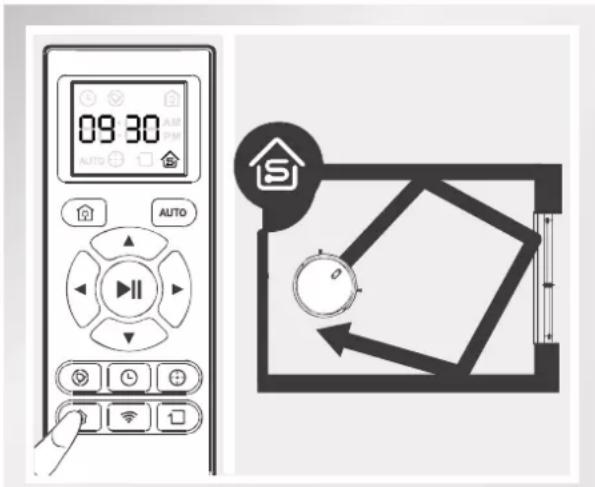

Este modo se emplea cuando el DEEBOT solo necesita limpiar una habitación. Para iniciar el modo de limpieza de una habitación, pulse el botón del modo de limpieza de una habitación en el mando a distancia. Cuando el nivel de la batería es bajo, el DEEBOT pasa automáticamente al modo de retorno al cargador y regresa a la estación de carga para recargarse por sí solo.

Modo de una habitación Modo de retorno al cargador

• Para el que modo de una habitación funcione correctamente, la habitación debe estar cerrada. Salga de la habitación y cierre la puerta.

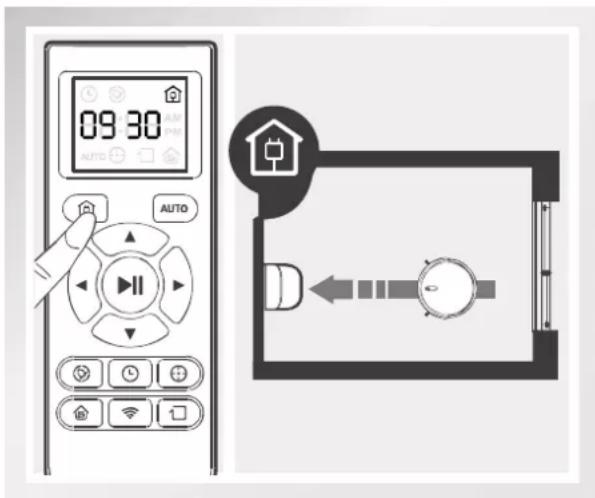

• El DEEBOT también se puede enviar en cualquier momento a la estación de carga pulsando el botón de retorno al cargador del mando a distancia. Este modo es adecuado para la limpieza de rincones y esquinas de una estancia. En el modo de limpieza de rincones, el DEEBOT limpia a lo largo de un borde (p. ej., en succión. Para iniciar el modo de limpieza de rincones, pulse el botón del modo de limpieza de rincones en el mando a distancia.

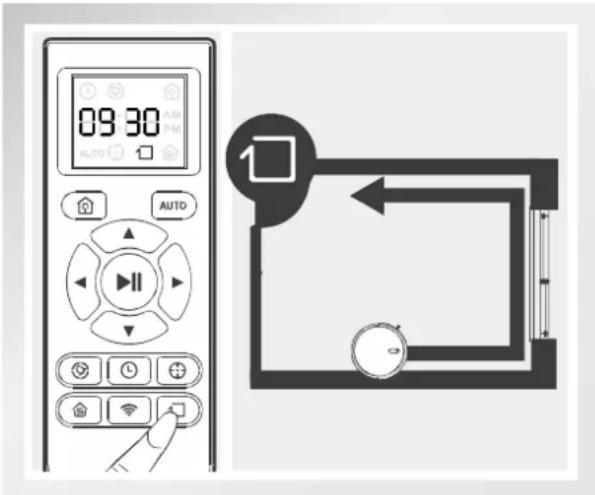

Modo de limpieza de rincones

Utilice la aplicación para ajustar la potencia de succión de cualquier modo de limpieza en uso.ES

El DEEBOT dispone de una función de programación. El DEEBOT puede programarse para la limpieza automática a una hora determinada a través del mando a distancia, incluso si no hay nadie en casa. El ajuste de la hora actual y la hora de la limpieza se realiza a través del mando a distancia. Pulse el botón del mando a distancia. La pantalla LCD. Pulse el botón del mando a distancia para Pulse los botones de control de dirección hacia arriba y hacia abajo para ajustar la hora y los minutos. Pulse los botones de control de dirección hacia la derecha y hacia la izquierda para cambiar entre hora y minutos.

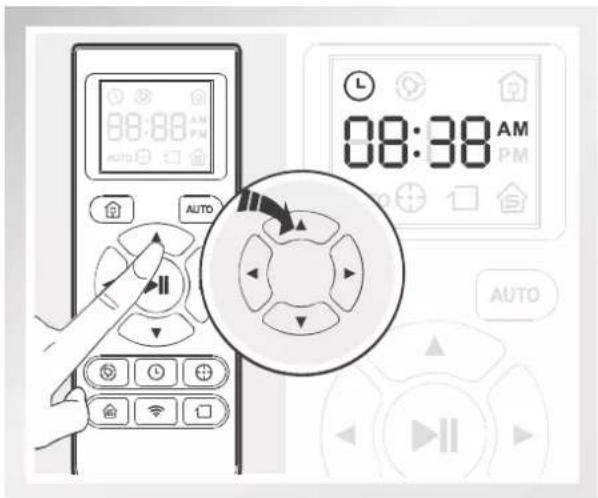

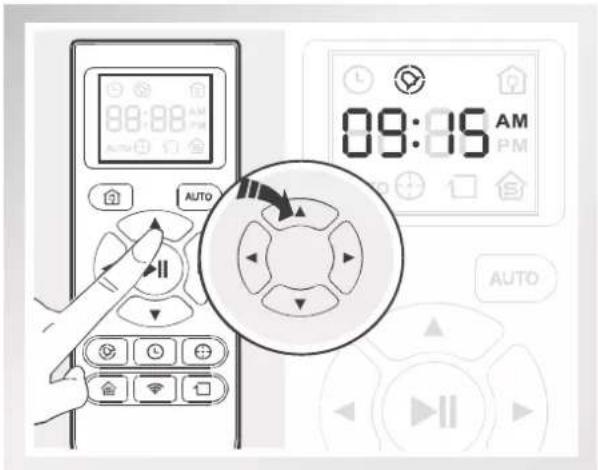

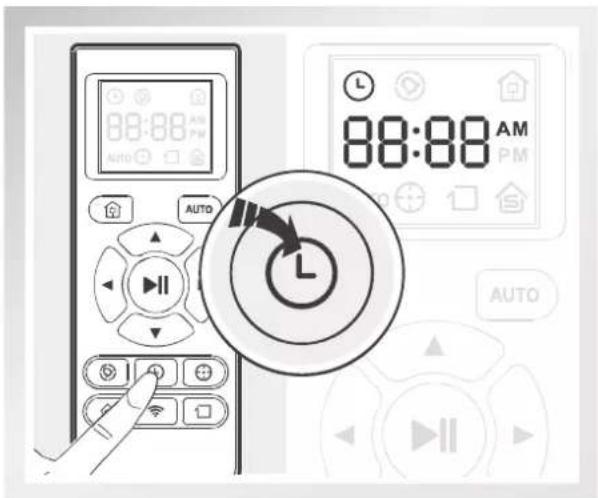

3.4 Programación del robot

3. Funcionamiento y programación

• Todas las limpiezas programadas se llevan a cabo en el modo de limpieza automática.

• El mando a distancia utiliza un reloj con un formato de 12 horas con los indicadores "AM" y "PM".

• El DEEBOT pierde la hora actual y la programación una vez que se apaga. Restablezca la hora actual y programe la hora de limpieza cuando vuelva a encender el DEEBOT.

• Se recomienda dejarlo encendido y cargando, no apagado.ES

3. Funcionamiento y programación

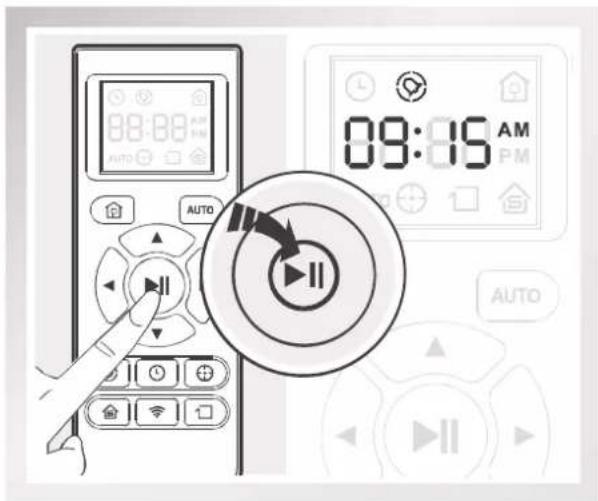

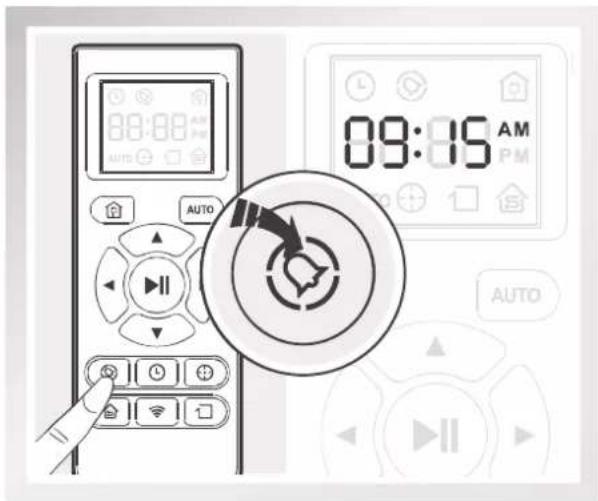

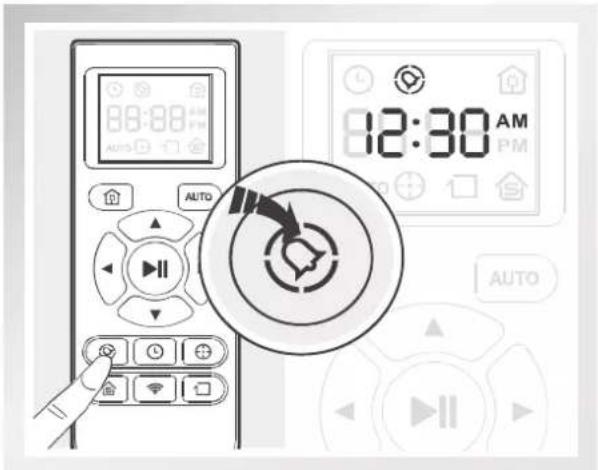

Pulse el botón del mando a distancia. La pantalla del mando a distancia. Pulse el botón del mando a distancia programada. El DEEBOT emite un pitido. El DEEBOT limpiará automáticamente todos los días a la hora programada. Para cancelar la hora de limpieza programada, mantenga pulsado el botón durante 3 segundos hasta que deje de mostrarse en la pantalla LED del mando a distancia y el robot pite. La hora de limpieza programada se cancela. Pulse los botones de control de dirección hacia arriba y hacia abajo para ajustar la hora y los minutos. Pulse los botones de control de dirección hacia la derecha y hacia la izquierda para cambiar entre hora y minutos. Programación de la hora de limpieza mediante el mando a distancia Cancelación de la hora de limpieza programada mediante el mando a distanciaES

Si el DEEBOT detecta cualquier problema, emite un pitido de alarma y el botón de modo automático parpadea o se ilumina en color ROJO.

3. Funcionamiento y programación

3.5 Indicador luminoso y sonidos de alarma

Botón del modo automático Estado Parpadea en AZUL El robot se está cargando. Parpadea en ROJO o se ilumina en ROJO El robot tiene un problema. El nivel de la batería del robot es bajo. El robot está limpiando. Sonido de la alarma Problemas Solución Un pitido El robot está suspendido o atascado. retire los obstáculos y reinicie el robot. Dos pitidos Funcionamiento incorrecto del parachoques Compruebe el parachoques en busca de residuos y límpielos. Tres pitidos Funcionamiento incorrecto de los sensores anticaída Limpie los sensores anticaída como se describe en la sección 4 Mantenimiento. Cuatro pitidos Batería baja Coloque manualmente el robot en la base de carga para cargarlo. Indicador luminoso Sonidos de alarma Parpadeo ROJO: Sonido de la alarma Problemas Solución Un pitido Funcionamiento incorrecto de la rueda de propulsión Compruebe la rueda de propulsión en busca de pelo enredado o residuos y límpiela como se describe en la sección 4 Mantenimiento. Dos pitidos Funcionamiento incorrecto del cepillo lateral Compruebe los cepillos laterales en busca de pelo enredado o residuos y límpielos como se describe en la sección 4 Mantenimiento. Tres pitidos Funcionamiento incorrecto del recipiente para polvo Vacíe el recipiente para polvo como se describe en la sección 4 Mantenimiento. Cuatro pitidos Funcionamiento incorrecto del cepillo principal Compruebe el cepillo principal en busca de pelo enredado o residuos y límpielo como se describe en la sección 4 Mantenimiento.ES

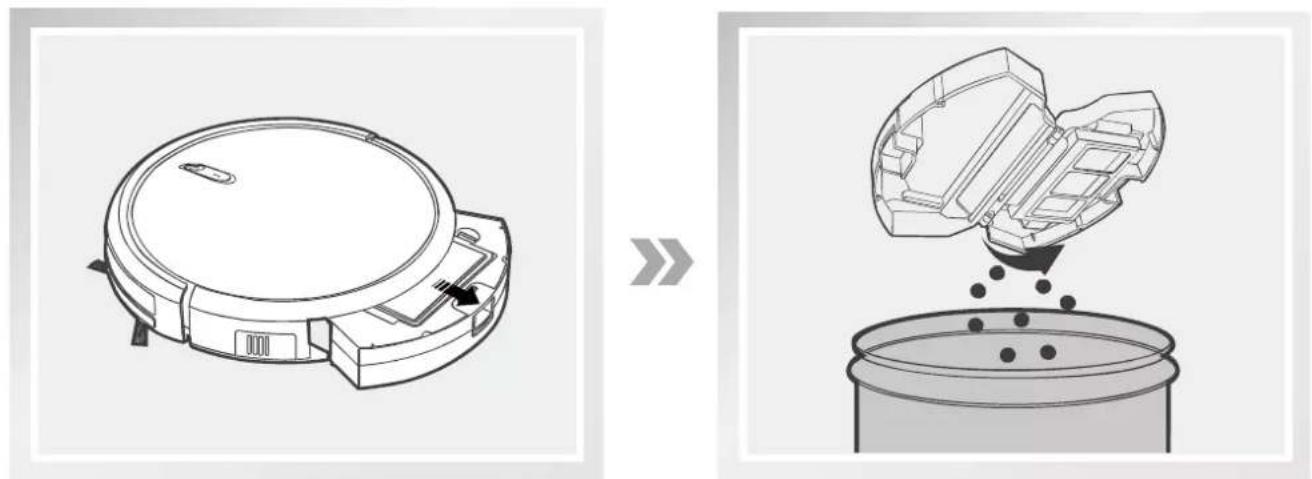

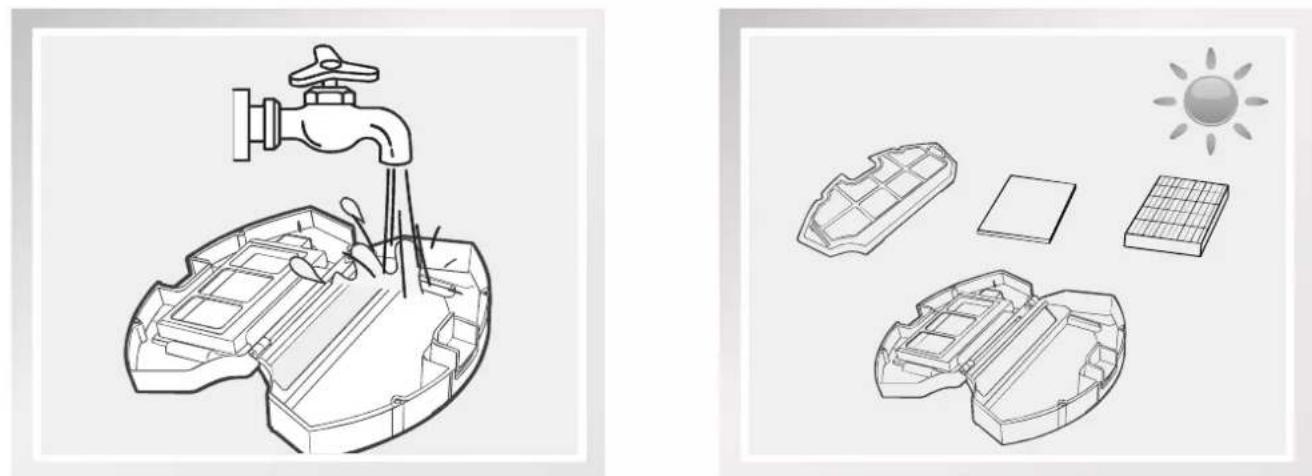

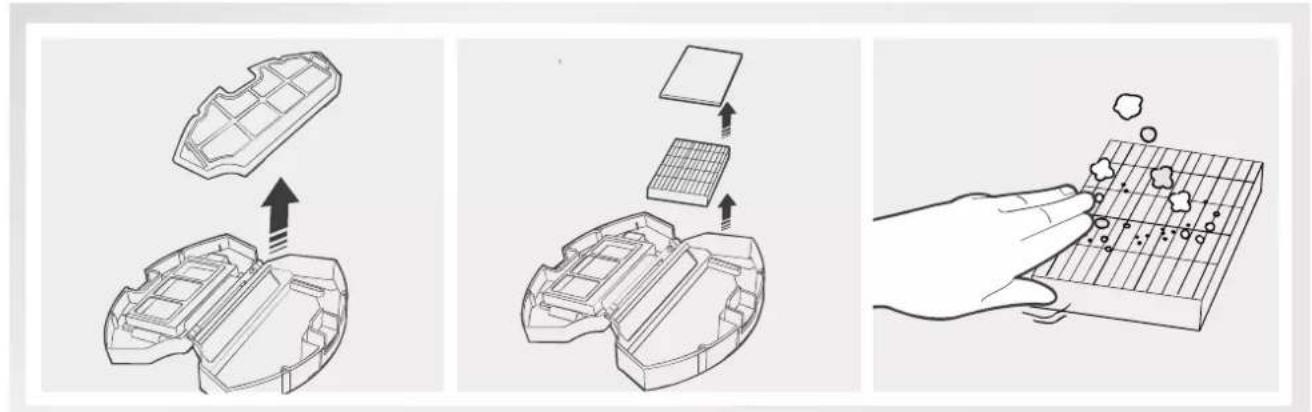

Retire el recipiente para polvo. Abra la tapa del recipiente para polvo y vacíelo. polvo y la malla del filtro antes de volver a colocarlos en el dispositivo. Antes de realizar cualquier tarea de limpieza y mantenimiento, apague el DEEBOT y desenchufe la estación de carga.

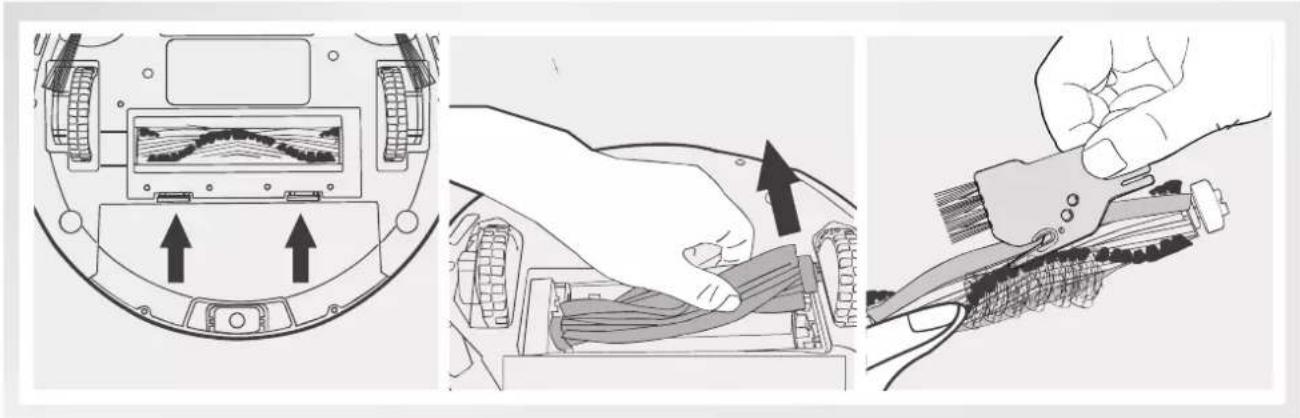

Limpieza del cepillo principal Invierta el robot. Presione los dos botones de la tapa del cepillo principal para extraerla. Retire el cepillo principal. Use la herramienta de limpieza multifunción para cortar y retirar cualquier pelo que haya quedado enredado alrededor del cepillo principal.

4.2 Cepillo principal y laterales

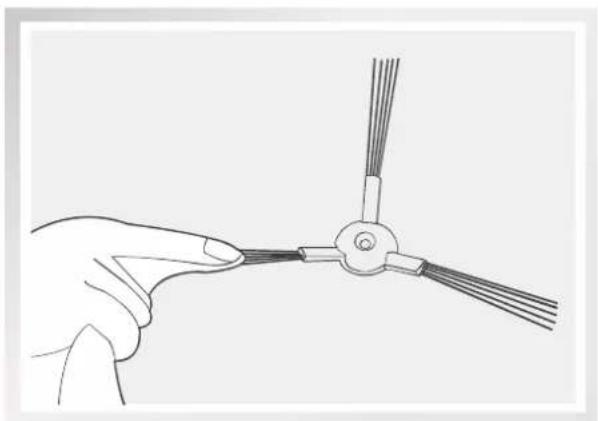

Limpieza de los cepillos laterales Extraiga los cepillos laterales. Limpie los cepillos laterales y sus ranuras con un paño seco.

de limpieza multifunción. Utilice la herramienta con cuidado, ya que sus bordes estánES

Limpie los contactos de carga y los conectores de la estación de carga con el cepillo de la

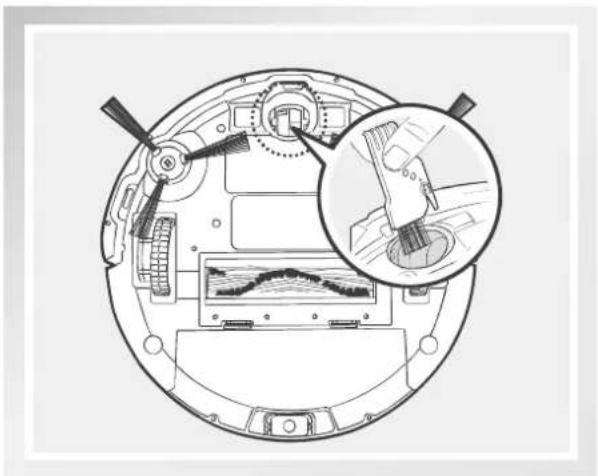

4.3 Otros componentes

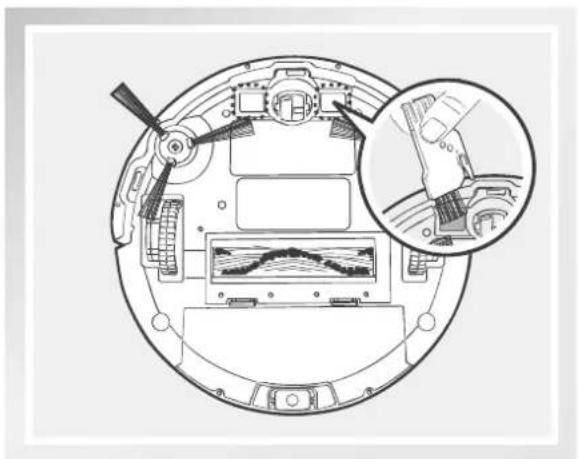

Limpie los sensores de polvo con el cepillo o con la parte de fieltro de la herramienta de limpieza multifunción para mantener su Use la herramienta de limpieza multifunción para cortar y retirar cualquier pelo que haya quedado enredado alrededor de la rueda universal.

4.4 Mantenimiento habitual

Nota: ECOVACS fabrica diversas piezas de sustitución y montaje. Póngase en contacto con Atención al cliente para obtener más información sobre las piezas de sustitución. Para mantener el rendimiento óptimo del DEEBOT, realice el mantenimiento y las sustituciones de acuerdo con la siguiente frecuencia. A fin de facilitar el trabajo de mantenimiento, el dispositivo se suministra con una herramienta de limpieza multifunción. Pieza del robot Frecuencia de mantenimiento Frecuencia de sustitución Recipiente para polvo Después de cada uso / Cepillo lateral Una vez cada 2 semanas Cada 3-6 meses Cepillo principal Una vez a la semana Cada 6-12 meses Filtro de esponja/Filtro Una vez a la semana (dos veces a la semana con Cada 4-6 meses Rueda universal Sensores anticaída Contactos de carga Conectores de la estación de carga Una vez a la semana /ES

Consulte la tabla siguiente para solucionar problemas habituales del DEEBOT. N.º Problema Posibles causas Soluciones

El DEEBOT no carga. El DEEBOT no está encendido. Mantenga pulsado el botón de modo automático del DEEBOT para encenderlo. El DEEBOT no hace contacto con la estación de carga. Asegúrese de que los conectores de DEEBOT hagan contacto con la estación de carga. En caso necesario, puede mover el robot manualmente para asegurar el contacto. La estación de carga está desenchufada y el DEEBOT está encendido, lo que provoca que se consuma batería. Enchufe la estación de carga y compruebe que el DEEBOT está encendido. Mantenga el DEEBOT en la estación de carga para asegurarse de que esté totalmente cargado para iniciar el trabajo en cualquier momento.

El DEEBOT da problemas cuando está en funcionamiento y se detiene. El DEEBOT se ha enredado con algún objeto en el suelo (cables eléctricos, cortinas, El DEEBOT probará varias formas de desenredarse. Si no lo consigue, retire los obstáculos manualmente y reinicie el dispositivo. El cepillo lateral está bloqueado o su velocidad de rotación disminuye. Retire los residuos que se hayan enredado en el cepillo lateral. Si la rotación del cepillo lateral continúa siendo lenta, póngase en contacto con el servicio de atención al cliente. El cepillo principal está bloqueado o su velocidad de rotación disminuye. Retire los residuos que se hayan enredado en el cepillo principal mediante la herramienta de limpieza multifunción. Si la rotación del cepillo principal continúa siendo lenta, póngase en contacto con el servicio de atención al cliente.

El DEEBOT regresa a la estación de carga antes de concluir la limpieza. Cuando el nivel de la batería es bajo, el DEEBOT pasa automáticamente al modo de retorno al cargador y regresa a la estación de carga para recargarse por sí solo. Este comportamiento es normal. No se requiere realizar ninguna acción. El tiempo de funcionamiento varía en función de la complejidad de la estancia y el modo de limpieza seleccionado. Este comportamiento es normal. No se requiere realizar ninguna acción.

5. Solución de problemas

N.º Problema Posibles causas Soluciones

El DEEBOT no funciona automáticamente a la hora programada. La función de programación se ha anulado. como se describe en el apartado 3.4. El DEEBOT está apagado. Encienda el DEEBOT. La batería está poco cargada. Mantenga el DEEBOT encendido y en la base de carga para asegurarse de que esté totalmente cargado para iniciar el trabajo en cualquier momento. Los componentes del robot se han enredado con residuos. Apague el DEEBOT, limpie el recipiente para polvo e invierta el robot. Limpie los cepillos laterales y el cepillo principal como se describe en el apartado 4.

Fallo del mando a distancia (el alcance efectivo de control del mando a distancia es Es necesario sustituir las pilas del mando a distancia. Cambie las pilas por unas nuevas y asegúrese de colocarlas correctamente. El DEEBOT está apagado o su nivel de batería es bajo. Compruebe que el DEEBOT esté encendido y totalmente cargado. La señal de infrarrojos no se puede transmitir porque el emisor del mando a distancia o el receptor de infrarrojos del DEEBOT en el robot está sucio. Utilice un paño seco o la herramienta de limpieza multifunción para limpiar el emisor de infrarrojos del mando a distancia o el receptor de infrarrojos en el DEEBOT. Hay otro equipo que infrarrojos enviada al DEEBOT. Evite utilizar el mando a distancia en la proximidad de otro equipo que emplee señales de infrarrojos.FR
