MODE D'EMPLOI DEEBOT N79T ECOVACS

Manuel d'instructions

Manuel d'instructions

Félicitations pour l'achat de votre robot ECOVACS ROBOTICS DEEBOT ! Nous espérons qu'il vous apportera entière satisfaction pendant de nombreuses années. L'achat de ce nouveau robot vous aidera à entretenir votre maison et vous permettra de libérer du temps pour d'autres activités. Live Smart. Enjoy Life. Si vous êtes confronté à une situation qui n'a pas été correctement traitée dans ce manuel d'instructions, contactez le service clientèle. Nos techniciens se mettront à votre disposition pour résoudre votre problème ou répondre à une question particulière. www.ecovacs.com conceptuelles à ce produit pour en assurer l'amélioration continue. Merci d'avoir choisi DEEBOT !FR

3. Fonctionnement et programmation ..........................................................83

Table des matièresFR

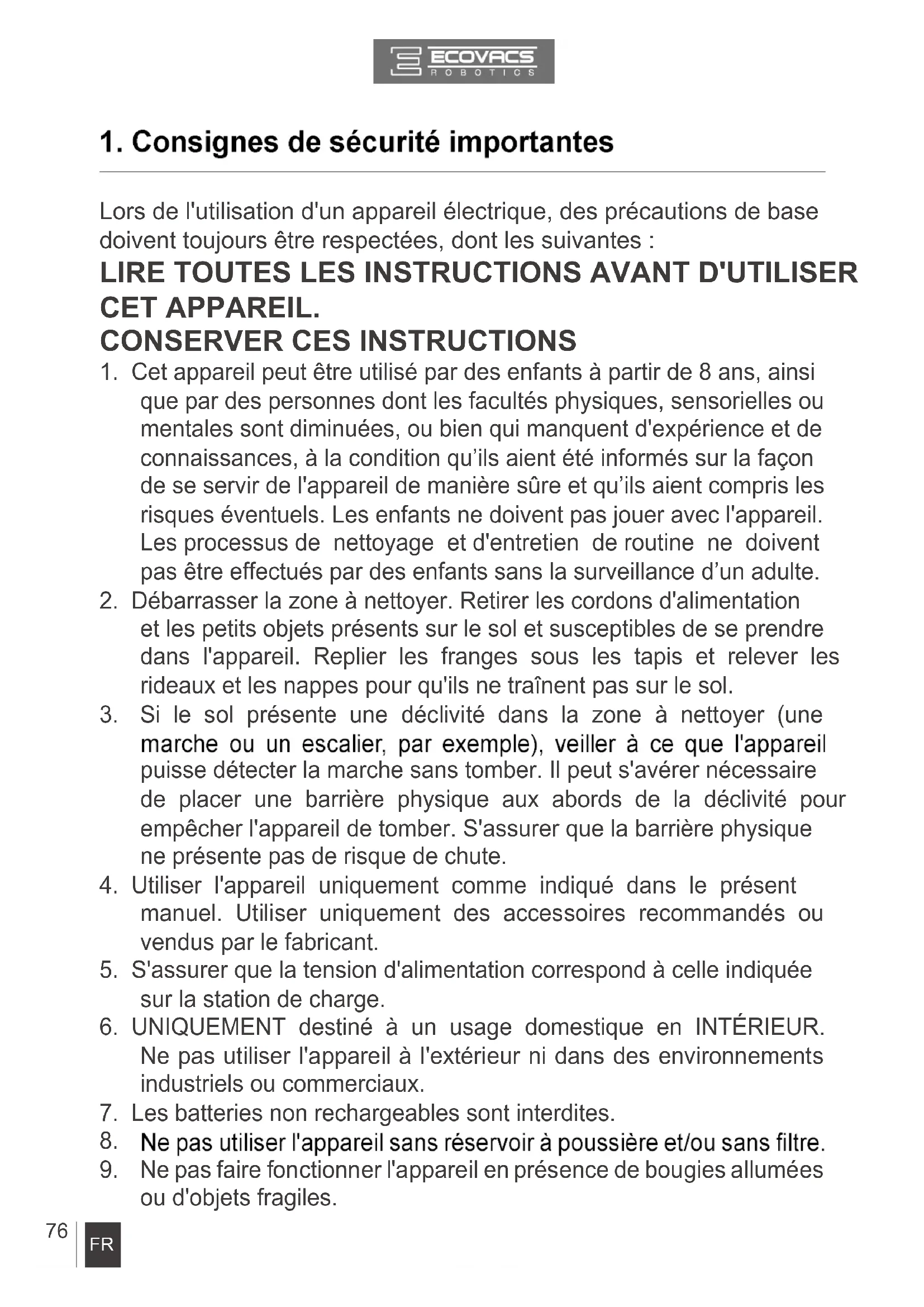

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes :

1. Cet appareil peut être utilisé par des enfants à partir de 8 ans, ainsi

que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu’ils aient été informés sur la façon de se servir de l'appareil de manière sûre et qu’ils aient compris les risques éventuels. Les enfants ne doivent pas jouer avec l'appareil. Les processus de nettoyage et d'entretien de routine ne doivent pas être effectués par des enfants sans la surveillance d’un adulte.

2. Débarrasser la zone à nettoyer. Retirer les cordons d'alimentation

et les petits objets présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne traînent pas sur le sol.

3. Si le sol présente une déclivité dans la zone à nettoyer (une

puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.

4. Utiliser l'appareil uniquement comme indiqué dans le présent

manuel. Utiliser uniquement des accessoires recommandés ou vendus par le fabricant.

5. S'assurer que la tension d'alimentation correspond à celle indiquée

sur la station de charge.

6. UNIQUEMENT destiné à un usage domestique en INTÉRIEUR.

Ne pas utiliser l'appareil à l'extérieur ni dans des environnements industriels ou commerciaux.

7. Les batteries non rechargeables sont interdites.

9. Ne pas faire fonctionner l'appareil en présence de bougies allumées

ou d'objets fragiles.FR

10. Ne pas utiliser l'appareil dans des environnements très chauds ou

très froids (température inférieure à -5 °C/23 °F ou supérieure à

11. Éloigner les cheveux, les vêtements amples, les doigts et toutes les

12. Ne pas faire fonctionner l'appareil dans une pièce dans laquelle un

nourrisson ou un enfant dort.

13. Ne pas utiliser l'appareil sur des surfaces humides ou recouvertes

14. Ne pas laisser l'appareil ramasser des objets volumineux comme

des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.

ou combustibles (essence et toners d'imprimante ou de sont susceptibles d'être présents.

16. Ne pas utiliser l'appareil pour ramasser des objets en train de brûler

ou de fumer (comme des cigarettes, des allumettes, des cendres

17. Ne pas placer d'objet dans la tête d'aspiration. Ne pas utiliser

l'appareil si la tête d'aspiration est bloquée. Retirer de la tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.

18. Veiller à ne pas endommager le cordon d'alimentation. Ne pas

déplacer l'appareil ou la station de charge en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation. Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.

19. Si le cordon d'alimentation est endommagé, il doit être remplacé par

20. Ne pas utiliser la station de charge si elle est endommagée.

21. Ne pas utiliser l'appareil si le cordon d'alimentation ou le réservoir

est endommagé. Ne pas utiliser l'appareil ou la station de chargeFR

si cet appareil ne fonctionne pas correctement, a subi une chute, a été endommagé, est resté à l'extérieur ou est entré en contact avec de l'eau. Il doit être réparé par le fabricant ou son intermédiaire de

22. Couper l'alimentation avant le nettoyage ou l'entretien de l'appareil.

23. Le bouchon doit être retiré du réservoir avant le nettoyage ou

l'entretien de la station de charge.

24. Pour la mise au rebut de l'appareil, retirer l'appareil de la station de

charge, couper l'alimentation et retirer la batterie.

25. La batterie doit être déposée et mise au rebut conformément aux

lois et réglementations locales avant la mise au rebut de l'appareil.

26. Mettre au rebut les batteries usagées conformément aux lois et

réglementations locales.

27. Ne pas incinérer l'appareil, même s'il est gravement endommagé.

Les batteries peuvent exploser sous l'effet du feu.

28. Si la station de charge n'est pas utilisée pendant une longue

période, la débrancher.

dans ce manuel d'instructions. ECOVACS ROBOTICS ne peut être tenu responsable de tout dommage ou préjudice causé par une utilisation incorrecte.

peuvent remplacer. Pour remplacer ou retirer la batterie, contacter le service clientèle.

31. Si le robot n'est pas utilisé pendant une longue période, recharger

complètement le robot et le mettre hors tension pour le ranger. Débrancher la station de charge.

Pour recharger la batterie, seule l'unité d'alimentation amovible DK18-190060H-V fournie avec l'appareil doit être utilisée.

33. La télécommande nécessite deux batteries AAA non-rechargeables.

Pour remplacer la pile de la télécommande, il convient de retourner la télécommande, d'appuyer sur le bouton et de retirer le couvercle du logement des piles. Retirer les piles, et insérer les nouvelles piles en respectant la polarité. Replacer le couvercle du logement des piles.FR

34. Les piles non rechargeables ne doivent pas être rechargées.

35. Il ne faut pas mélanger différents types de piles, ou des piles neuves

36. Les piles de la télécommande doivent être insérées en respectant

37. Les piles usagées doivent être retirées de l'appareil et mises au

rebut de manière adéquate.

38. Si la télécommande va être inutilisée pendant une longue période,

les piles doivent être retirées.

39. Les bornes d'alimentation ne doivent jamais être court-circuitées.

Mise au rebut correcte de ce produit Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'Union européenne. Pour prévenir d'éventuels dommages à l'environnement ou la santé humaine suite au rejet non contrôlé des déchets, recycler l'appareil de façon responsable afin d'assurer la réutilisation durable de ses ressources matérielles. Pour recycler votre appareil usagé, merci d'utiliser le système de retour et de collecte ou de contacter le détaillant qui vous l'a vendu. Il peut recycler ce produit en toute sécurité. Pour désactiver le module Wi-Fi du DEEBOT, mettre le commutateur du robot en position ON. Placer le robot sur la station d'accueil en veillant à ce que les contacts de charge du robot DEEBOT et les broches de la station d'accueil soient connectés. Appuyer sur le bouton de mode automatique du robot et le maintenir enfoncé pendant environ 10 secondes jusqu'à ce que le DEEBOT émette trois bips. Pour activer le module Wi-Fi du DEEBOT, mettre le commutateur en position OFF, puis en position ON. Au redémarrage du DEEBOT, le module Wi-Fi est activé. Pour les pays de l'Union européenneFR

2.1 Contenu de l'emballage

Robot Adaptateur d'alimentation Station de charge avec adaptateur d'alimentation Télécommande Manuel d'instructions Modèle DN622.21 Tension fonctionnelle 14,4V CC Puissance nominale 25W Station de charge Tension d'entrée nominale 19V CC Courant de sortie nominal 0,6A Modèle d'adaptateur d'alimentation DK18-190060H-V Tension d'entrée nominale 100-240 V CA Courant nominal d'entrée 0,5A Tension de sortie nominale 19V CC Courant de sortie nominal 0,6A RC1507 Tension d'entrée 3V CC Puissance en mode désactivé/ veille Moins de 0,50 W Puissance en veille réseau Moins de 2,00 W Bandes de fréquence et puissance Fréquence d'opération : 2412 MHz - 2472 MHz Puissance maximale de transmission : 19 dBm.

• Cet équipement doit être utilisé en gardant une distance minimale de 20 cm entre le radiateur et votre corps.FR

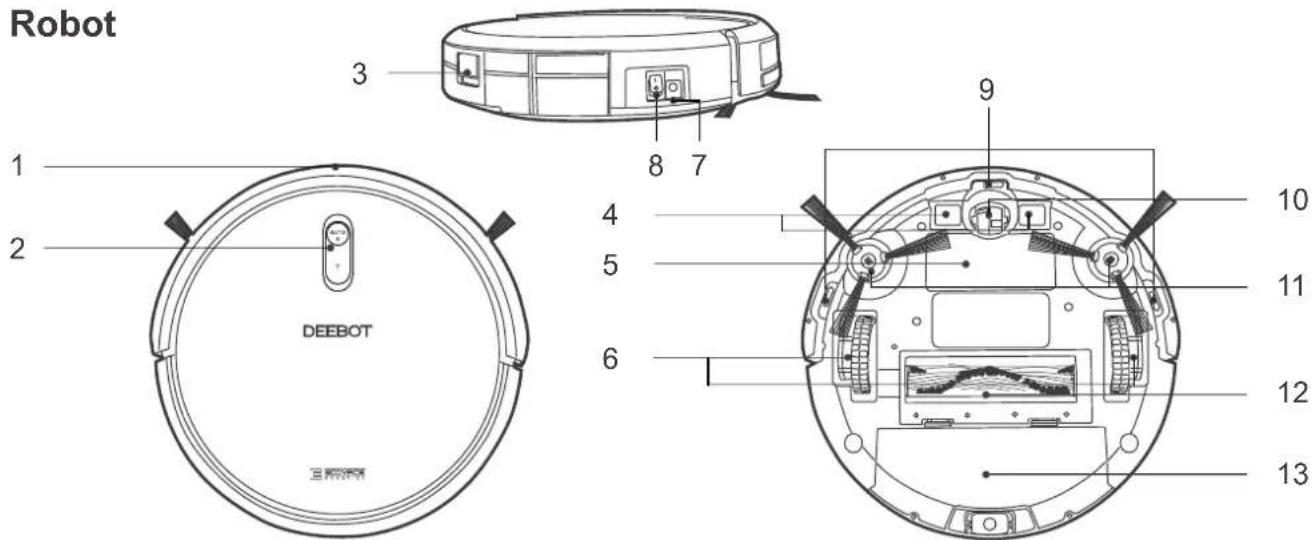

1. Capteurs anticollision et pare-chocs

2. Panneau de commande

3. Bouton de déverrouillage du réservoir à poussière

4. Contacts de charge

5. Couvercle de la batterie

7. Port de l'adaptateur d'alimentation

8. Commutateur d'alimentation

9. Capteurs antichute

10. Roue universelle

11. Brosses latérales

12. Brosse principale

13. Réservoir à poussière

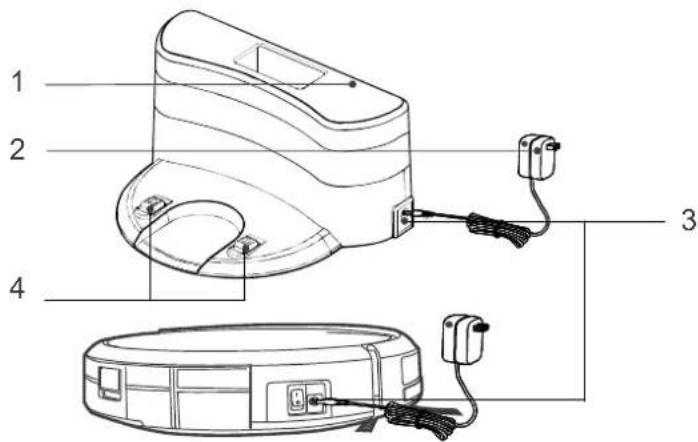

1. Voyant d'alimentation

2. Adaptateur d'alimentation

3. Port de l'adaptateur d'alimentation

4. Broches de recharge

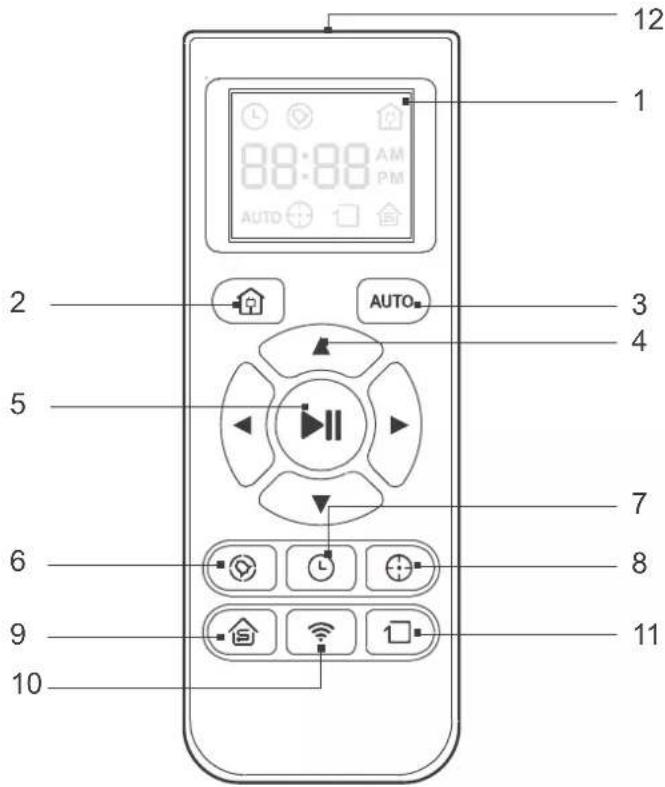

1. Bouton du mode automatique

2. Bouton de mode de retour au chargeur

3. Bouton du mode automatique

4. Boutons de commande de direction

5. Bouton MARCHE/PAUSE

7. Bouton de réglage de l'heure

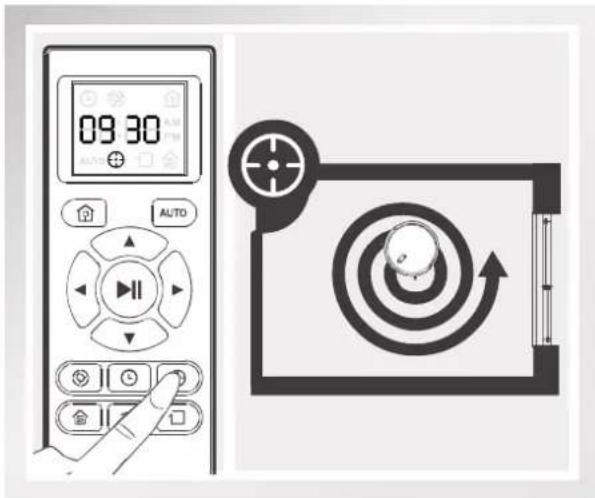

8. Bouton de mode de nettoyage localisé

9. Bouton de mode pièce unique

Bouton de mode de nettoyage des bords

12. Émetteur infrarouge

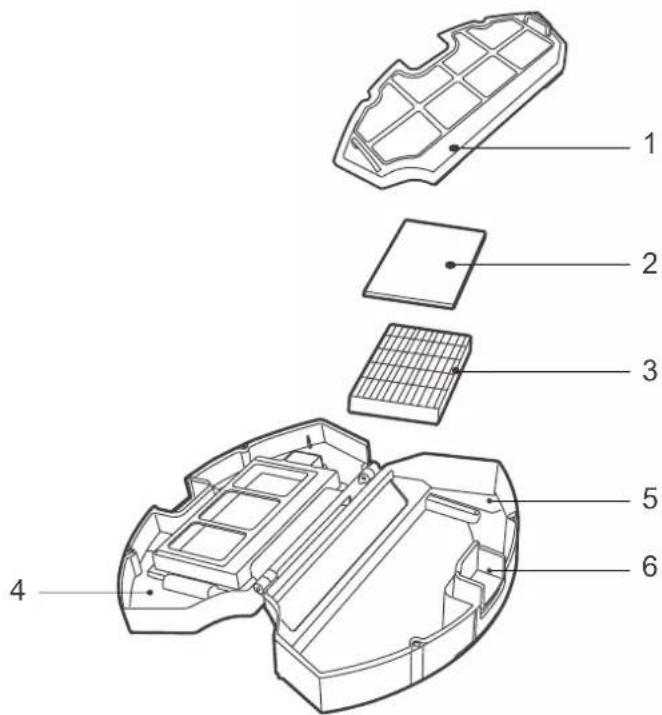

4. Capot du réservoir à poussière

5. Réservoir à poussière

6. Bouton de déverrouillage du

réservoir à poussière

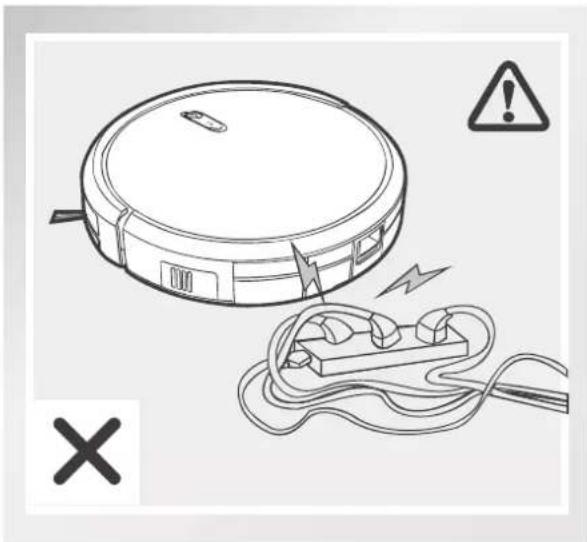

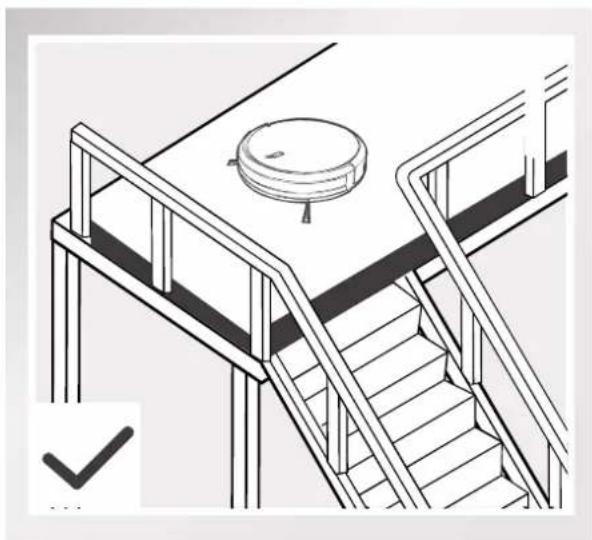

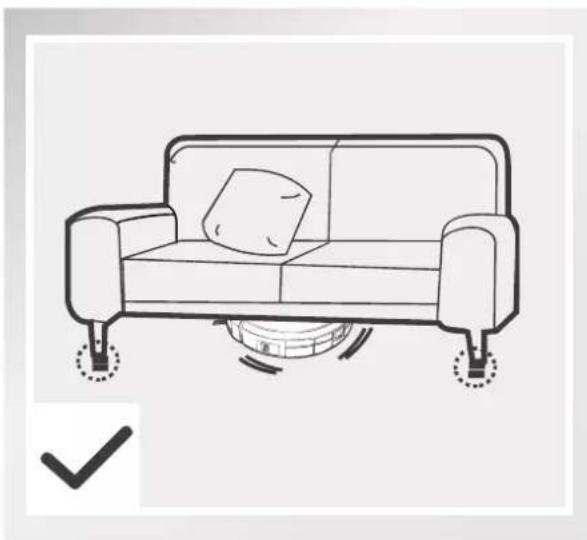

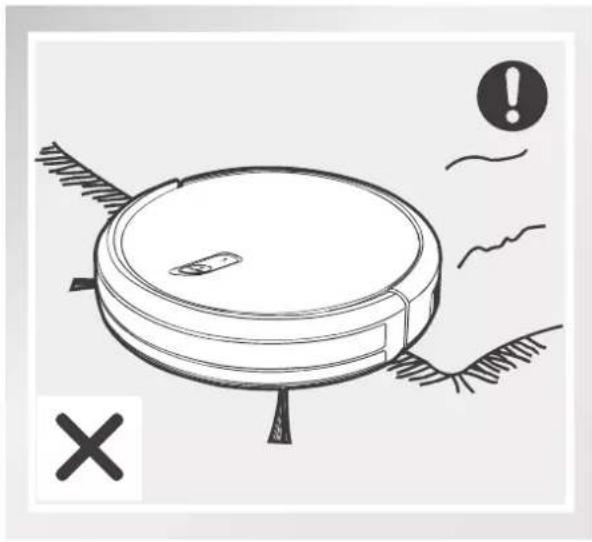

3.1 Remarques avant le nettoyage

nettoyer et d'enlever tous les obstacles. Retirer les cordons d'alimentation et les petits objets présents sur le sol et susceptibles de se prendre dans le produit. Ne pas oublier que le robot a besoin d'un espace d'au moins 8 cm pour nettoyer sans problème sous les meubles. Le produit n'est pas adapté à une utilisation sur tapis de haute laine. Avant d'utiliser le produit à proximité d'un tapis ou sur un tapis à poil ras avec des bords à gland, replier les bords du tapis sous ce dernier. En présence d'une marche ou d'un escalier, faire en sorte que les capteurs antichute du robot DEEBOT puissent détecter la déclivité. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber.

3. Fonctionnement et programmationFR

3. Fonctionnement et programmation

• Hors des cycles de nettoyage, il est recommandé de laisser le robot sous tension et en charge au lieu de le mettre hors tension. Positionnement de la station de charge Connecter l'adaptateur d'alimentation à la station de charge. Placer la station de charge sur une surface plane contre le mur, base perpendiculaire au sol. Ne Brancher la station de charge. Le voyant d'alimentation sur la station de charge s'allume. Fixer les brosses latérales en bas du robot DEEBOT en appuyant dessus pour les insérer dans l'emplacement jusqu'à ce qu'elles s'enclenchent. Mettre le commutateur d'alimentation situé sur le côté du robot sur la position tension et « O » hors tension. Le robot DEEBOT est sous tension lorsque le voyant est allumé en BLEU.

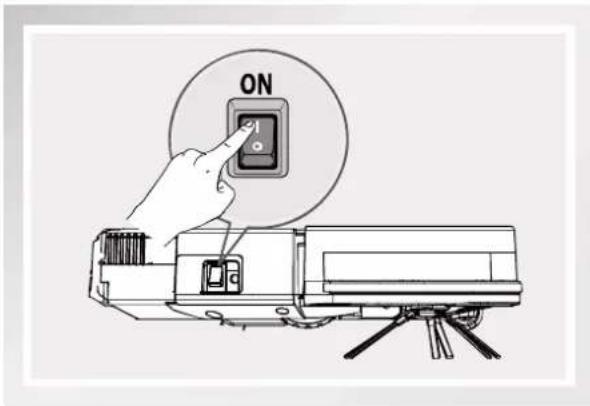

Mise sous tension 3FR

3. Fonctionnement et programmation

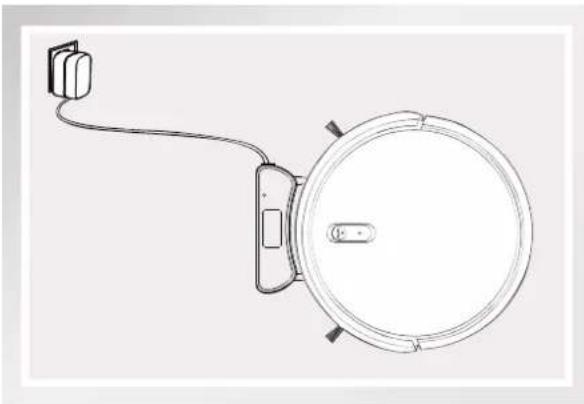

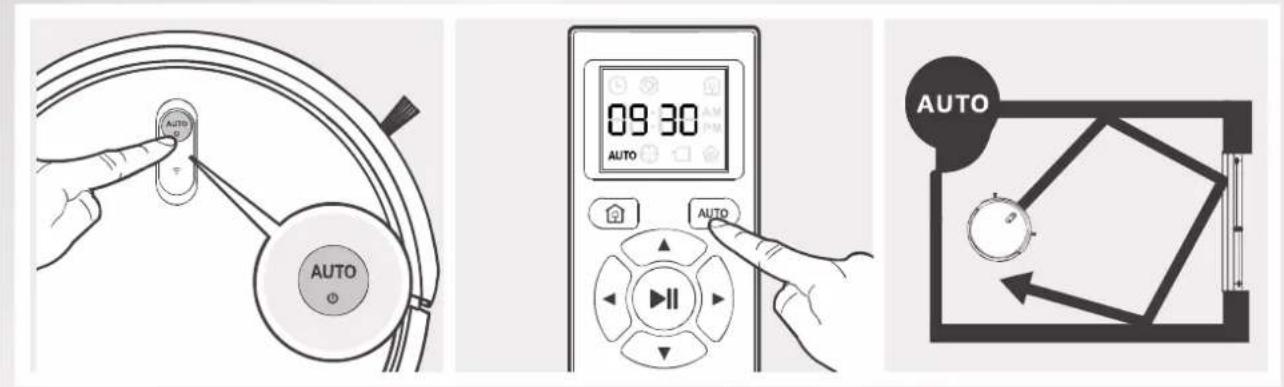

• Le bouton clignote lorsque DEEBOT est en cours de chargement. Le bouton s'arrête de clignoter lorsque DEEBOT est entièrement chargé.

• Pour choisir un autre mode de nettoyage, se reporter à la section 3.3 « Sélection du mode de nettoyage ».

• Lorsqu'il est sur pause, le robot DEEBOT peut être orienté à l'aide des boutons de commande de direction de la télécommande. Placer le robot DEEBOT sur la station de charge en veillant à ce que les contacts de charge du robot DEEBOT et les broches de la station de charge soient connectés. Charger le robot DEEBOT pendant au moins 4 heures avant la première utilisation. Appuyer sur le bouton du robot DEEBOT ou sur le bouton du mode automatique de la télécommande. Le robot DEEBOT commence à travailler immédiatement en mode de nettoyage automatique.

3. Fonctionnement et programmation

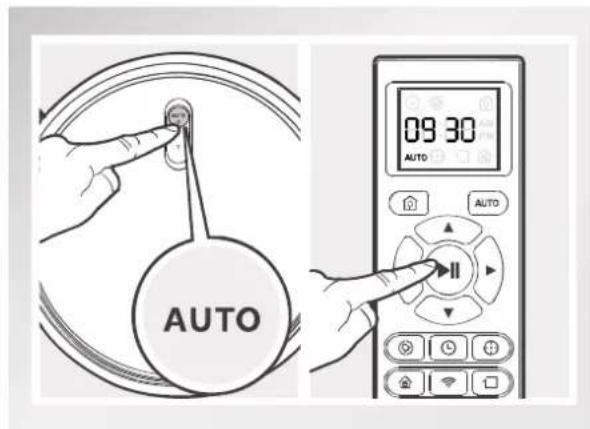

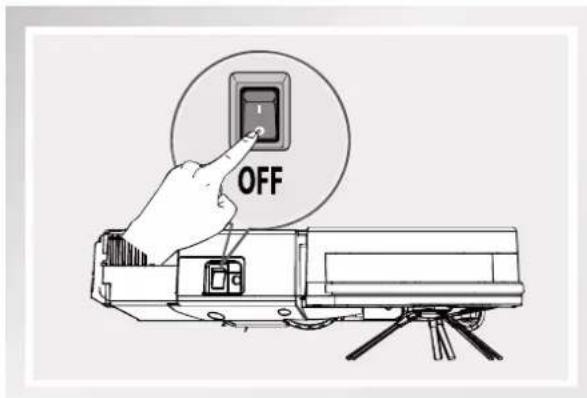

Mise hors tension Mettre le robot DEEBOT sur pause en appuyant sur le bouton du DEEBOT ou sur le bouton de MARCHE/PAUSE de la télécommande. Mettre le commutateur d'alimentation situé sur le côté du robot sur la position tension et « O » hors tension.

• * Le bouton de mode automatique du panneau de commande du robot s'arrête de clignoter si celui-ci est en pause depuis plus de 10 minutes. Appuyer sur le bouton de mode automatique immédiatement.

• Hors des cycles de nettoyage, il est recommandé de laisser le robot sous tension et en charge au lieu de le mettre hors tension.FR

3. Fonctionnement et programmation

Les modes de nettoyage sont sélectionnés à l'aide de la télécommande.

• Sur les modèles connectés, plusieurs fonctions peuvent être effectuées à l'aide de l'application ECOVACS. Il s'agit du mode le plus souvent utilisé. En mode de nettoyage automatique, le robot DEEBOT nettoie en ligne droite et change de direction lorsqu'il rencontre un obstacle. Pour démarrer le mode de nettoyage automatique, appuyer sur le bouton du DEEBOT ou sur le bouton du mode automatique de la télécommande. Ce mode est utilisé pour les surfaces à forte concentration de saletés ou de poussières. En mode de nettoyage localisé, le robot DEEBOT se concentre sur une surface particulière à nettoyer. DEEBOT nettoie la zone en spirale à l'aide de la puissance d'aspiration MAX, puis s'arrête une fois le nettoyage localisé terminé. Pour démarrer le mode de nettoyage localisé, appuyer sur le bouton de mode de nettoyage localisé de la télécommande.

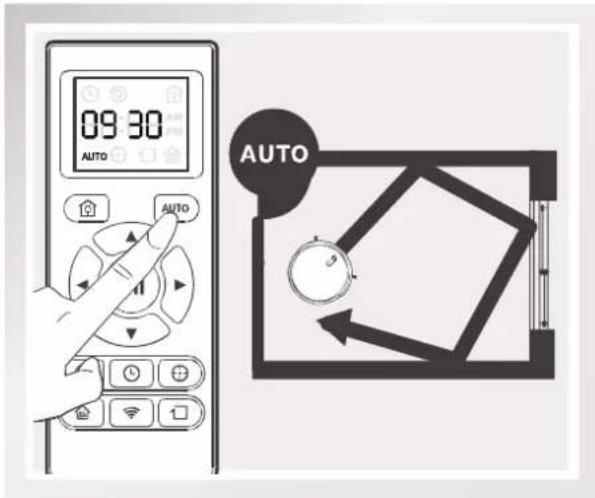

Mode de nettoyage automatique (moins de 3 minutes)FR

3. Fonctionnement et programmation

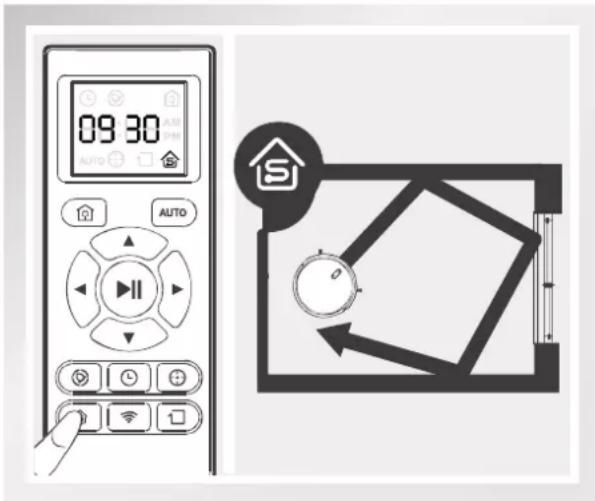

Ce mode est utilisé lorsque DEEBOT doit nettoyer une seule pièce. Pour démarrer le mode de nettoyage de pièce unique, appuyer sur le bouton de mode de nettoyage de pièce unique sur la télécommande. Lorsque la charge de la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de retour au chargeur et retourne à la station de charge pour se recharger tout seul.

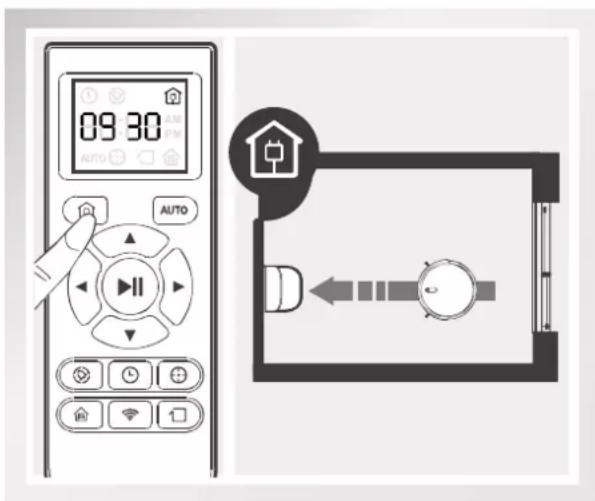

Mode de pièce unique Mode de retour au chargeur

• Il est également possible de renvoyer le robot DEEBOT à la station de charge à tout moment en appuyant sur le bouton de retour au chargeur de la télécommande. Ce mode est utile pour nettoyer les bords et les coins d'une pièce. En mode de nettoyage des bords, le robot DEEBOT nettoie le long la puissance d'aspiration MAX. Pour démarrer le mode de nettoyage des bords, appuyer sur le bouton de mode de nettoyage des bords sur la télécommande.

Mode de nettoyage des bords

L'application permet d'augmenter la puissance d'aspiration du mode de nettoyage en cours.FR

l'aide de la télécommande pour nettoyer automatiquement à une heure donnée, même si personne n'est à la maison. L'heure réelle et les heures de nettoyage sont programmées à l'aide de la télécommande. Appuyer sur le bouton de la télécommande sur l'écran LCD de la télécommande Appuyer sur le bouton de la télécommande de la journée. Appuyer sur les boutons de commande de direction vers le haut et vers le bas pour régler l'heure et les minutes. Appuyer sur les boutons de commande de direction vers la gauche et la droite pour basculer entre « heure » et « minute ».

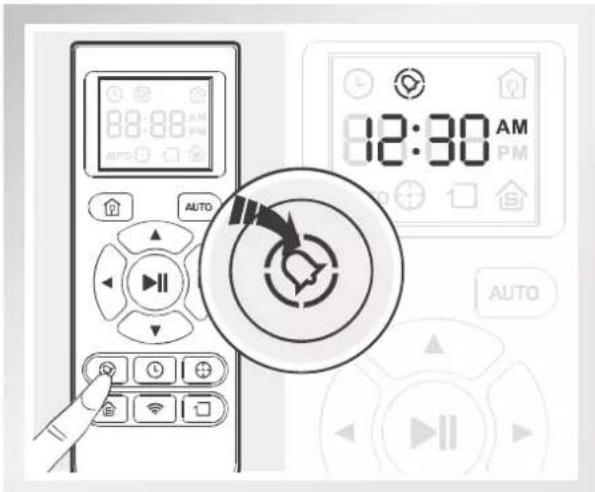

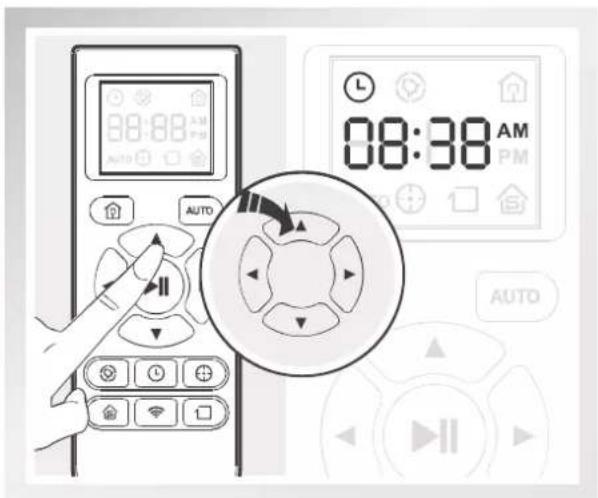

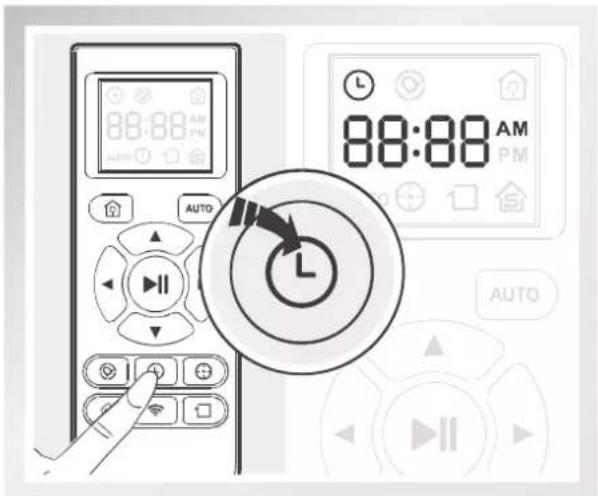

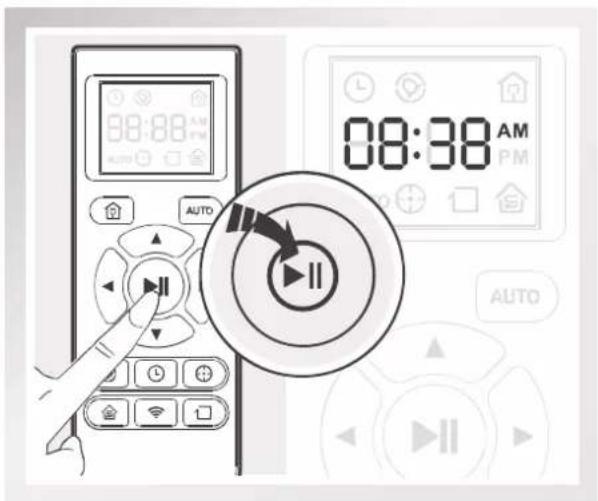

3.4 Programmation du robot

3. Fonctionnement et programmation

• Une fois hors tension, le robot DEEBOT « oublie » l'heure et le programme en cours. Réinitialisez l'heure et le programme de nettoyage lorsque le robot DEEBOT est remis sous tension.

• Il est suggéré de le laisser sous tension et de le charger au lieu de le mettre hors tension.FR

3. Fonctionnement et programmation

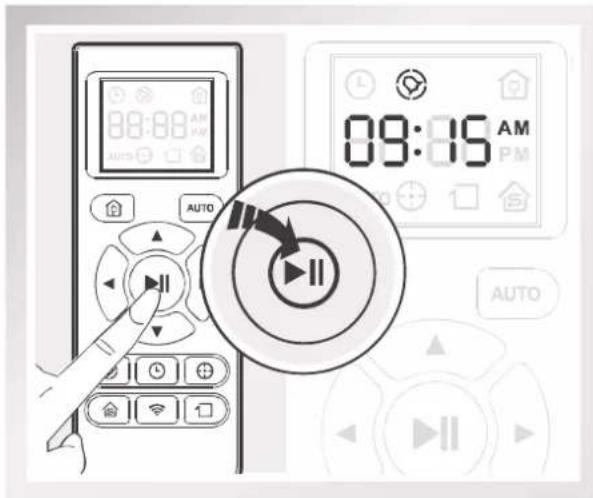

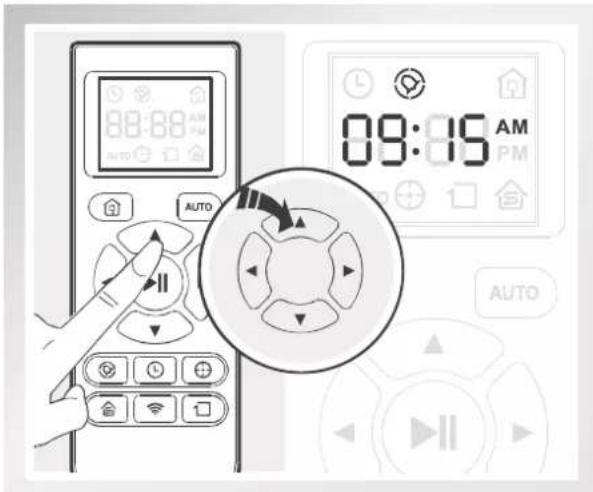

Appuyer sur le bouton de la télécommande clignote sur l'écran de la télécommande. Appuyer sur le bouton de la télécommande pour confirmer et enregistrer l'heure de un son. Chaque jour, le robot DEEBOT nettoie automatiquement à l'heure de nettoyage programmée. Pour annuler l'heure de nettoyage planifiée, appuyer sur le bouton et le maintenir enfoncé pendant 3 secondes jusqu'à ce que dis para iss e de l 'éc ra n L ED d e l a télécommande et que le robot émette trois bips. L'heure de nettoyage planifiée est annulée. Appuyer sur les boutons de commande de direction vers le haut et vers le bas pour régler l'heure et les minutes. Appuyer sur les boutons de commande de direction vers la gauche et la droite pour basculer entre « heure » et « minute ».FR

Si le robot DEEBOT détecte un problème, il émet un son d'alarme et le bouton de mode

3. Fonctionnement et programmation

3.5 Voyant et sons d'alarme

Bouton du mode automatique État Clignote en BLEU Le robot est en charge. Clignote en ROUGE ou s'allume en Le robot a rencontré un problème. La batterie du robot est faible. Le robot est en cours de nettoyage. Son d'alarme Problèmes Solution Un bip Le robot est suspendu ou bloqué. Placer le robot sur une surface plane ou retirer les obstacles. Puis, redémarrer le robot. Deux bips Dysfonctionnement du pare- chocs anticollision pare-chocs anticollision. Le cas échéant, les retirer. Trois bips Dysfonctionnement des capteurs antichute Nettoyer les capteurs antichute conformément à la procédure décrite dans la section 4. Entretien. Quatre bips Batterie faible Placer manuellement le robot sur la station de chargement pour le recharger. Voyant Sons d'alarme ROUGE clignotant : Son d'alarme Problèmes Solution Un bip Dysfonctionnement de la roue motrice se trouvent pas dans la roue motrice. Si nécessaire, nettoyer conformément à la

section 4. Entretien.

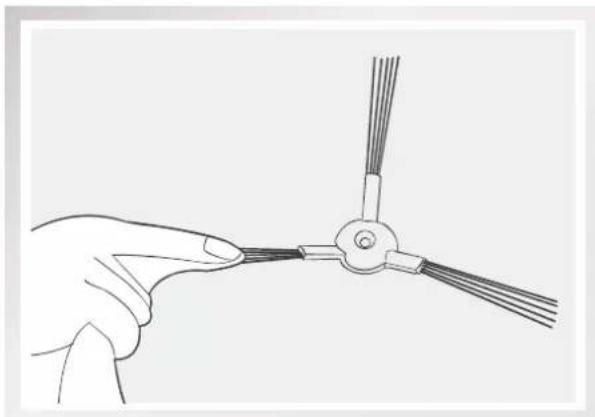

Deux bips Dysfonctionnement de la brosse latérale débris dans les brosses latérales et nettoyer conformément à la procédure décrite dans la

section 4 Entretien.

Trois bips Dysfonctionnement du réservoir à poussière Vider le réservoir à poussière conformément à la section 4. Entretien. Quatre bips Dysfonctionnement de la brosse principale se trouvent pas dans la brosse principale. Si nécessaire, nettoyer conformément à la

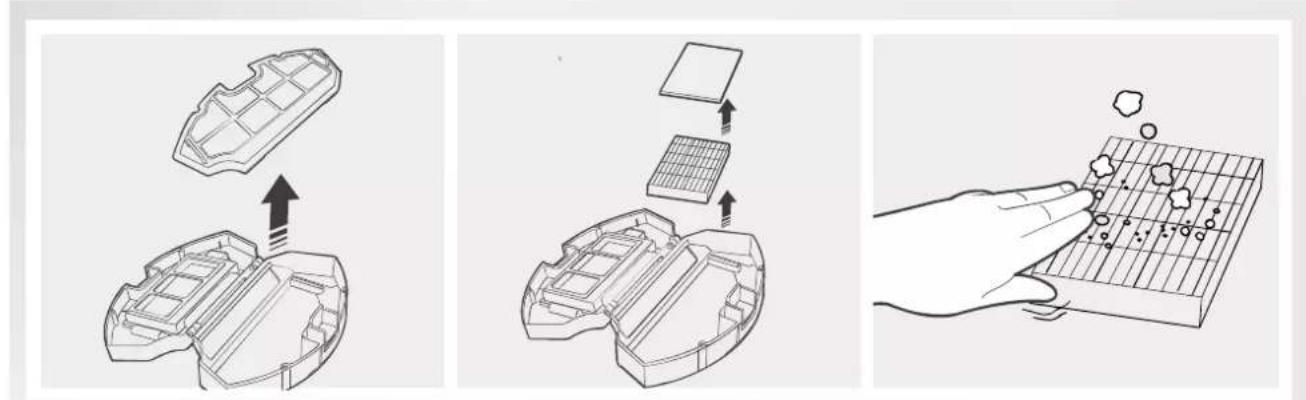

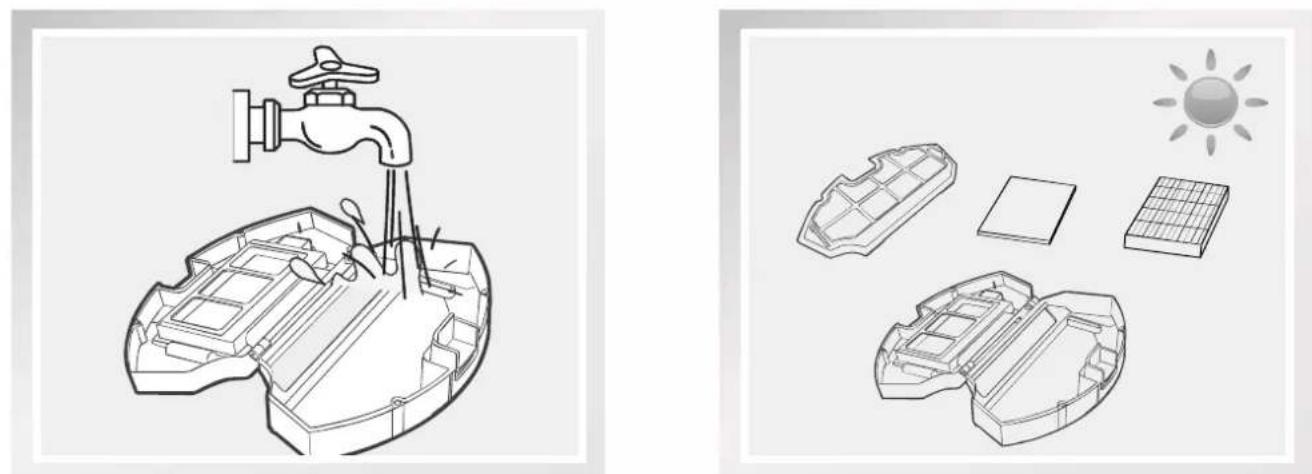

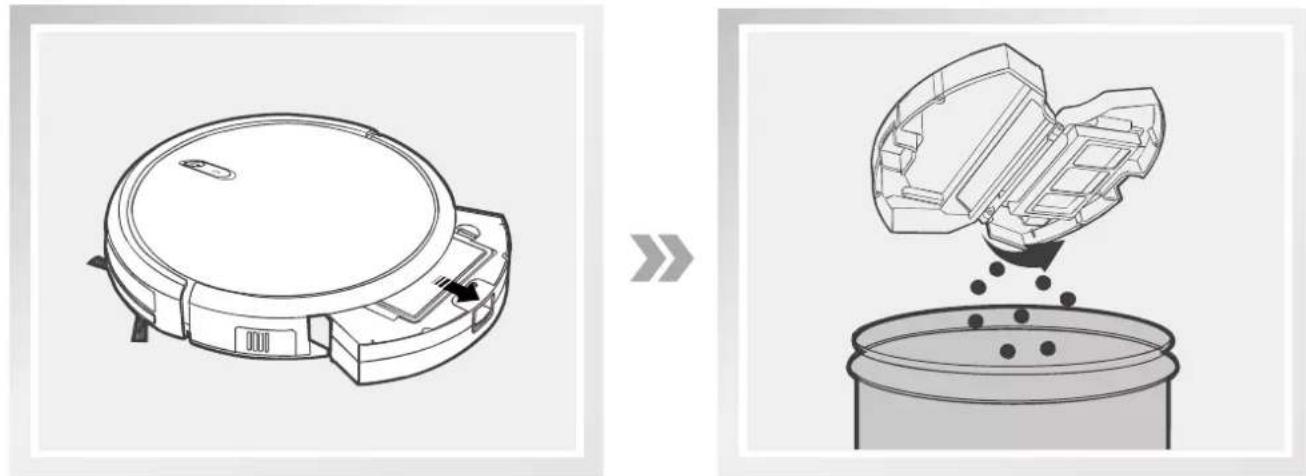

Retirer le réservoir à poussière. Ouvrir le couvercle du réservoir à poussière et vider le réservoir. Sécher complètement le filtre éponge, le de les réinstaller.

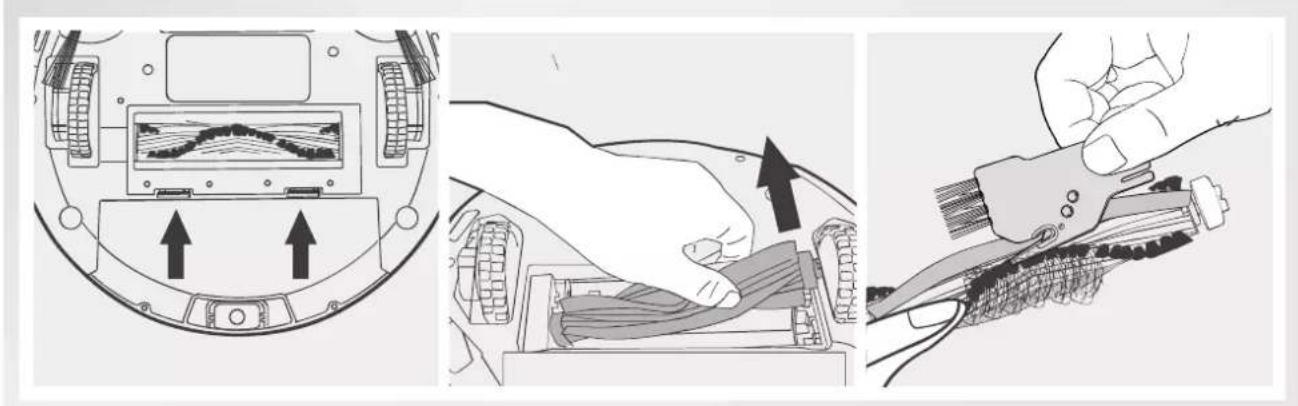

Nettoyage de la brosse principale Retourner le robot. Appuyer sur les deux boutons du capot de la brosse principale et retirer le capot. Retirer la brosse principale. Utiliser l'outil de nettoyage multifonction pour couper et retirer les cheveux emmêlés autour de la brosse principale. Retirer les brosses latérales. Essuyer les brosses latérales et leurs logements avec un chiffon sec.

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.FR

Essuyer les contacts de charge et les broches de la station de charge avec la brosse de l'outil de

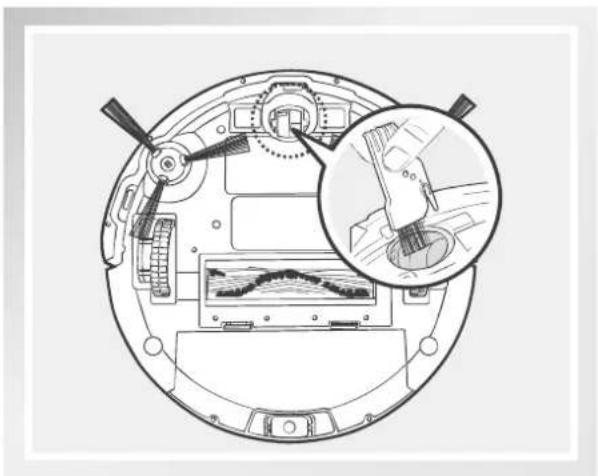

4.3 Autres composants

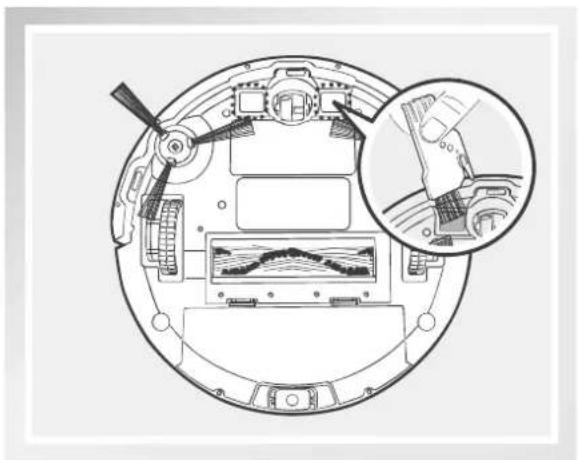

Essuyer les capteurs antichute avec la brosse ou le côté feutré de l'outil de Utiliser l'outil de nettoyage multifonction pour couper et retirer les cheveux emmêlés autour de la roue universelle.

Remarque : ECOVACS fabrique divers assemblages et pièces de remplacement. Veuillez contacter le service clientèle pour plus d'informations sur les pièces de remplacement. Pour maintenir les performances optimales du robot DEEBOT, entretenez-le et remplacez-le l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants. Pièce du robot Réservoir à poussière Après chaque utilisation / Brosse latérale Une fois toutes les 2 semaines Tous les 3 à 6 mois Brosse principale Une fois par semaine Tous les 6 à 12 mois Filtre éponge/Filtre Une fois par semaine (deux fois par semaine avec des Tous les 4 à 6 mois Roue universelle Capteurs antichute Contacts de charge Broches de recharge Une fois par semaine /FR

robot DEEBOT. N°. Dysfonctionnement Causes possibles Solutions

Le robot DEEBOT ne se charge pas. Le robot DEEBOT n'est pas sous tension. Appuyer sur le bouton du mode automatique du robot DEEBOT et le maintenir enfoncé pour mettre le robot sous tension. Le robot DEEBOT n'a pas établi de connexion avec la station de charge. S'assurer que les contacts de charge du robot DEEBOT sont connectés aux broches de la station de charge. Déplacer le robot manuellement pour procéder à la connexion, si nécessaire. La station de charge est débranchée alors que le robot DEEBOT est sous tension, ce qui entraîne le déchargement de la batterie. Brancher la station de charge et tension. Laisser le robot DEEBOT sur la station de charge pour vous assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment.

Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête. Le robot DEEBOT est bloqué par quelque chose au sol (cordons électriques, rideaux tombant au sol, Le robot DEEBOT va tenter de résoudre le problème de diverses manières. En cas d'échec, retirer à la main les obstacles et faire redémarrer le robot. La brosse latérale est bloquée ou sa vitesse de rotation diminue. Retirer les débris enroulés autour de la brosse latérale. Si la brosse latérale tourne toujours lentement, contacter le service client. La brosse principale est bloquée ou sa vitesse de rotation diminue. Retirer les débris enroulés autour de la brosse principale avec l'outil de nettoyage multifonction fourni. Si la brosse principale tourne toujours lentement, contacter le service client.

Le robot DEEBOT revient à la station de charge avant d'avoir terminé le nettoyage. Lorsque la charge de la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de retour au chargeur et retourne à la station de charge pour se recharger tout seul. C'est normal. Il n’est pas nécessaire d’intervenir. Le temps de travail varie selon la surface du sol, la complexité de la pièce et le mode de nettoyage sélectionné. C'est normal. Il n’est pas nécessaire d’intervenir.FR

N°. Dysfonctionnement Causes possibles Solutions

Le robot DEEBOT ne procède pas au nettoyage automatique à l'heure de l'heure est annulée. de l'heure comme indiqué à la

Le robot DEEBOT est hors tension. Mettre le robot DEEBOT sous tension. La batterie du robot est faible. Laisser le robot DEEBOT sous tension et sur la station de charge pour vous assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment. Des débris sont enchevêtrés dans les composants du robot. Mettre le robot DEEBOT hors tension, nettoyer le réservoir à poussière et retourner le robot. Nettoyer les brosses latérales et la brosse principale comme indiqué à la

Télécommande défectueuse (la plage de commande effective est de 5 m Les piles de la télécommande doivent être remplacées. Les remplacer par de nouvelles piles en veillant à les installer correctement. Le robot DEEBOT est hors tension ou sa batterie est faible. S'assurer que le robot DEEBOT est sous tension et totalement chargé. Le signal infrarouge ne peut pas être transmis parce que l'émetteur infrarouge de la télécommande ou le récepteur infrarouge du robot DEEBOT est sale. Utiliser un chiffon sec ou l'outil de nettoyage multifonction pour essuyer l'émetteur infrarouge de la télécommande et le récepteur infrarouge du robot DEEBOT. D'autres équipements gênent le signal infrarouge transmis au robot DEEBOT. Éviter d'utiliser la télécommande à proximité d'autres équipements utilisant des signaux infrarouges.IT
