MANUAL DE USUARIO Pavilion PL4200N HP

mb5pohtvP.book Page iii Wednesday, July 6, 2005 10:30 AMiv Guía del usuario del televisor de alta definición de plasma HP Pavilion Fabricado bajo licencia de Dolby Laboratories. “Dolby” y el símbolo doble-D son marcas comerciales de Dolby Laboratories. HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas o marcas registradas de HDMI Licensing LLC. Descripción de la licencia: Para ver la información sobre la licencia para el software utilizado en este producto, pulse el botón Menu y seleccione Ajuste, Acerca de, Licencia. (Consulte “Acerca de” en la página 57). Este producto incorpora una tecnología de protección de derechos de autor que está respaldada por patentes de EE.UU. y otros derechos de propiedad intelectual. El uso de esta tecnología de protección de derechos de autor debe ser autorizado por Macrovision Corporation, y está previsto para uso doméstico y otros usos de visión limitados, a menos que Macrovision lo autorice de otro modo. Se prohíbe la ingeniería inversa o el desensamblaje. Patentes de EE.UU: Nº 4,631,603; 4,577,216; 4,819,098; 4,907,093; 6,381,747; y 6,516,132. El logotipo SD es una marca comercial. Fabricado bajo licencia de BBE Sound, Inc. Fabricado bajo licencia de BBE Sound, Inc., según las patentes de EE.UU: 5510752 y 5736897. Los símbolos BBE y BBE son marcas comerciales registradas de BBE Sound, Inc. CableCARD™ CableCard es una marca comercial de Cable Television Laboratories, Inc. mb5pohtvP.book Page iv Wednesday, July 6, 2005 10:30 AMv Instrucciones de seguridad importantes 1 Lea estas instrucciones. 2 Guarde estas instrucciones. 3 Preste atención a todas las advertencias. 4 Siga todas las instrucciones. 5 No utilice este aparato cerca del agua. 6 Límpielo solamente con un paño seco. 7 No bloquee ninguna de las ranuras de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante. 8 No lo instale cerca de fuentes de calor como radiadores, salidas de aire caliente, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor. 9 No anule las funciones de seguridad del enchufe polarizado o con conexión a tierra. Un enchufe polarizado tiene dos patillas planas, una más ancha que la otra. Un enchufe con conexión a tierra tiene dos patillas planas y una tercera patilla de conexión a tierra. La patilla ancha o la tercera patilla están previstas para su seguridad. Si el enchufe suministrado no encaja en la toma de corriente, consulte a un electricista para que sustituya la toma. 10 Proteja el cable de alimentación de forma que no pueda pisarse o quedarse pillado, especialmente las clavijas o los enchufes de corriente y el punto por donde salen del aparato. 11 Utilice únicamente las conexiones y los accesorios especificados por el fabricante. 12 Utilice el producto únicamente con el carrito, soporte, trípode, plataforma o mesa especificada por el fabricante o vendida con el aparato. Cuando utilice un carrito, extreme las precauciones al mover conjuntamente el carrito y el aparato para evitar lesiones por vuelco. 13 Desenchufe este aparato durante tormentas eléctricas o cuando no lo utilice durante largos períodos de tiempo. 14 Diríjase a personal técnico cualificado para todo tipo de reparación. Se requiere asistencia técnica cuando el aparato se haya dañado de algún modo, como un cable o un enchufe estropeado, si se ha derramado líquido o se ha dejado caer un objeto en el interior del aparato, éste ha quedado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído. 15 Para evitar una descarga eléctrica, asegúrese de que la patilla de conexión a tierra del enchufe de alimentación de CA (ca) está debidamente conectada. mb5pohtvP.book Page v Wednesday, July 6, 2005 10:30 AMvi Guía del usuario del televisor de alta definición de plasma HP Pavilion Declaración FCC AVISO PARA CANADÁ: Este aparato digital de Clase B cumple las normas canadienses ICES-003. Este producto ha sido sometido a pruebas para certificar que cumple con los límites establecidos para los dispositivos digitales de clase B en la Parte 15 de las normas de la FCC. Tales límites se han marcado para proporcionar una protección razonable contra las interferencias perjudiciales emitidas en una vivienda. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia. De no instalarse y utilizarse según las instrucciones, este aparato puede causar interferencias en las comunicaciones de radio. Sin embargo, no se puede garantizar que no se originen interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales a la recepción de radio o televisión, que pueden determinarse apagando y encendiendo el equipo, se recomienda corregir la interferencia siguiendo uno o varios de los siguientes procedimientos: ■ Reorientar o cambiar de lugar la antena receptora. ■ Aumentar la distancia en el equipo y el receptor. ■ Conectar el equipo a una toma de corriente de un circuito distinto del conectado al receptor. ■ Consultar a HP o a un técnico de radio o televisión experimentado para obtener ayuda. Este dispositivo cumple con la Parte 15 de las Reglas FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no debe provocar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que puedan ocasionar un funcionamiento incorrecto. Advertencia de la FCC: Para garantizar el cumplimiento continuado y reducir cualquier posible interferencia no deseable, deben utilizarse los núcleos de ferrita suministrados al conectar este televisor de plasma a equipos de vídeo; mantenga una distancia de al menos 40 cm (15,75 [15.75] pulgadas) con respecto a otros dispositivos periféricos. Consulte las instrucciones: ■ “Colocación del núcleo de ferrita” en la página 9. ■ “Conexión de un PC” en la página 17. ■ “Panel frontal del televisor” en la página 19. Cualquier cambio o modificación que no esté expresamente aprobada por la entidad responsable puede ocasionar interferencias perjudiciales y anular la autorización para que el usuario maneje este dispositivo. ENTIDAD RESPONSABLE: Hewlett-Packard Company Digital TV Solutions Atención: Product Regulations Manager 10435 N. Tantau Avenue CAC 07, MS 4295 Cupertino, CA 95014 EE.UU. mb5pohtvP.book Page vi Wednesday, July 6, 2005 10:30 AMvii Información sobre cumplimiento normativo y de seguridad ADVERTENCIA: El televisor es pesado; para moverlo a otro lugar, no olvide seguir siempre los principios de ergonomía. Información adicional de seguridad Este producto no ha sido evaluado para la conexión a un sistema de energía “IT” (un sistema de distribución de CA (ca) sin conexión a tierra directa, de acuerdo con IEC 60950). Advertencia de seguridad de energía de CA (ca) ADVERTENCIA: Coloque el televisor cerca de una toma de CA (ca). El cable de alimentación de CA (ca) es el medio principal de desconexión de su televisor y debe estar siempre al alcance. Por su seguridad, el cable de alimentación que se le proporcionó con su televisor tiene una conexión a tierra. Utilice siempre el cable de alimentación con una toma de corriente con conexión a tierra para evitar el riesgo de descarga eléctrica. ADVERTENCIA: No ponga en marcha el televisor con la cubierta quitada. ADVERTENCIA: El usuario no debe reparar el televisor. Para evitar daños al televisor, confíe su reparación o reemplazo sólo a una persona cualificada. ADVERTENCIA: Por su seguridad, desconecte siempre el televisor de su fuente de alimentación y de cualquier sistema de telecomunicaciones (como CATV [televisión por cable], SAT [televisión por satélite] o cualquier otro periférico) antes de llevar a cabo algún procedimiento de servicio. De lo contrario, podrían producirse lesiones o daños en el equipo. Dentro del televisor existen niveles de tensión peligrosos. Protección de los conectores de antena de televisión Conexión a tierra de la antena de televisión exterior Si conecta una antena exterior o un sistema de cable al producto, asegúrese de que la antena o sistema de cable dispone de una conexión a tierra para protegerse contra variaciones de tensión y cargas estáticas. El Artículo 810 del Código Nacional Eléctrico, ANSI/NFPA 70, proporciona información relativa a la instalación a tierra física del mástil y de la estructura de soporte, así como del cable de entrada a la unidad de descarga de antena, al tamaño de los conductores a tierra, a la ubicación de la unidad de descarga de antena, a la conexión de electrodos a tierra y los requisitos de dichos electrodos. mb5pohtvP.book Page vii Wednesday, July 6, 2005 10:30 AMviii Guía del usuario del televisor de alta definición de plasma HP Pavilion Protección contra rayos Para la protección adicional de cualquier producto durante una tormenta eléctrica o cuando quede desatendido o no se utilice durante mucho tiempo, desconecte el producto de la toma de corriente y desconecte la antena o sistema de cable. Esto evitará daños al producto debidos a rayos o variaciones de tensión de las líneas de energía eléctrica. Líneas de energía eléctrica Un sistema de antena exterior no debe estar próximo a las líneas de energía eléctrica u otros circuitos de luz o electricidad, o donde pueda caer sobre dichas líneas o circuitos. ADVERTENCIA: Al instalar un sistema de antena exterior, se deben extremar las precauciones para no tocar las líneas o los circuitos de energía eléctrica, ya que el contacto podría ser letal. Estimado cliente de HP Bienvenido a la familia de clientes de HP Esperamos que disfrute durante muchos años de su nuevo televisor de plasma. Para obtener el máximo rendimiento de su equipo, lea estas instrucciones antes de realizar cualquier ajuste y guárdelas para futuras consultas. Conserve el recibo de compra y escriba el número de producto y el número de serie de su televisor en el espacio previsto para ello en la última página de estas instrucciones.

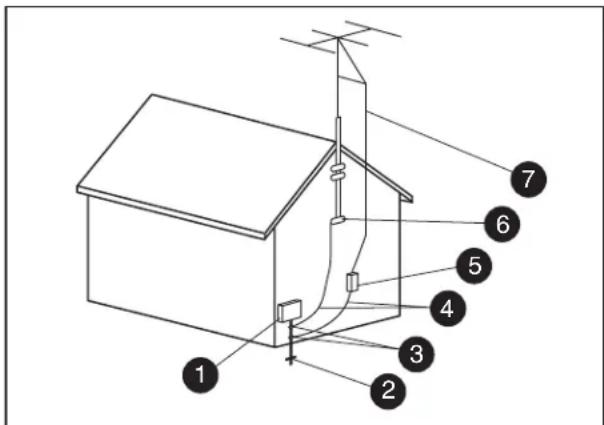

Conexión a tierra de la antenaConexión a tierra de la antenaComponente de conexión a tierraEquipo de suministro eléctricoToma de tierraToma de tierraConductores de conexión a tierra (NEC Sección 810-21) Unidad de descarga de la antena (NEC Sección 810-20) Cable de antenaElectrodos de conexión a tierra de la alimentacióneléctrica (NEC Art 250, Parte H)Referencia mb5pohtvP.book Page viii Wednesday, July 6, 2005 10:30 AMÍndice Índice ix Índice Instrucciones de seguridad importantes .................................... v Declaración FCC..................................................vi Información sobre cumplimiento normativo y de seguridad....................................................vii Precauciones de seguridad.............. 1 Limpieza y mantenimiento ..................................... 3 Accesorios ...................................... 4 Instalación del pedestal .................. 5 Montaje y configuración del televisor...................... 5 Instrucciones de instalación............. 7 Ubicación del televisor..........................................7 Conexión con equipos externos opcionales ............. 7 Instalación de las pilas del mando a distancia ......... 7 Sujeción de cables........................... 9 Conexiones................................... 10 Conexión de la antena........................................10 Conexión de la CableCard.................................. 11 Conexión HDMI .................................................12 Conexión de un receptor digital o un DVD ............13 Conexión de la entrada de vídeo .........................14 Conexión de un amplificador............................... 15 Conexión de la salida de programas.................... 16 Conexión de un PC.............................................17 Encendido y apagado del televisor ..................................18 Panel frontal del televisor.....................................19 Uso del mando a distancia ............20 Uso del Ajuste inicial .....................25 Idioma...............................................................25 Reloj .................................................................26 Programa auto ...................................................27 Visionado de programas de televisión.......................................29 Controles del aspecto..........................................29 Ver pantallas divididas........................................31 Menús de navegación en pantalla....................................33 Uso de los menús ..........................34 Imagen..............................................................34 Audio................................................................39 Cronómetro........................................................42 Ajuste................................................................45 Bloqueo.............................................................58 mb5pohtvP.book Page ix Wednesday, July 6, 2005 10:30 AMx Guía del usuario del televisor de alta definición de plasma HP Pavilion Uso del Visualizador de Fotos........66 Inserción y extracción de una tarjeta..................... 66 Tipos y tamaños de tarjetas compatibles ............... 68 Imagen miniatura JPEG ....................................... 69 Manejo de equipos periféricos.......73 Programación del código del mando a distancia.... 73 Tabla de teclas operativas de modo ..................... 82 Señales de entrada de vídeo/ componente/HDMI ........................84 Especificaciones.............................85 Tabla de resolución de problemas................................87 Pantalla de plasma.............................................89 mb5pohtvP.book Page x Wednesday, July 6, 2005 10:30 AMPrecauciones de seguridadPrecauciones de seguridad 1 Precauciones de seguridad Ajuste No coloque el televisor de plasma sobre superficies inclinadas o inestables. ■ El televisor de plasma podría caerse o volcarse. No coloque ningún objeto encima del televisor de plasma. ■ Si se ha derramado agua o ha caído algún objeto en el interior del televisor de plasma, se podría producir un cortocircuito que provocase un incendio o una descarga eléctrica. Si se introduce algún objeto dentro del televisor plasma, consulte con un Centro de Servicio Autorizado. No tape los orificios de ventilación. ■ Taparlos podría causar que el televisor de plasma se sobrecaliente, lo que puede ocasionar daños al televisor de plasma e incluso un incendio. Si desea usar el pedestal, deje un espacio de 10 cm (3 15/16 pulgadas) o más en las partes superior, izquierda y derecha, 6 cm (2 3/8 pulgadas) o más en la parte inferior y 7 cm (2 3/4 pulgadas) o más en la parte posterior. Si está siguiendo otro método de instalación, deje un espacio de 10 cm

15/16 pulgadas) o más en las partes superior, inferior, izquierda y derecha, y 1,9 (1.9) cm ( 3/4 pulgadas) o más en la parte posterior. No instale este producto cerca de equipos electrónicos que sean susceptibles a las ondas electromagnéticas. ■ Podría causar interferencias en la imagen, sonido, etc. Concretamente, mantenga este producto alejado de equipos de vídeo. Fuentes de calor ■ El producto debe colocarse alejado de fuentes de calor como chimeneas, radiadores, salidas de aire caliente, estufas u otros productos (incluidos los amplificadores). Cable de alimentación de CA (ca) El televisor de plasma está diseñado para funcionar a 120 Vv, 50/60 Hz. Introduzca la clavija del cable de alimentación a fondo y use la abrazadera para sujetar el cable. (Consulte “Cable de CA (ca)” en la página 9). ■ Si la clavija no está introducida totalmente, se podría generar calor y esto causar un incendio. Si la clavija está dañada o el enchufe de la pared está flojo, no deben utilizarse. LAS PIEZAS PEQUEÑAS PUEDEN PRESENTAR UN PELIGRO DE ASFIXIA SI SE TRAGAN POR ACCIDENTE.GUARDE LAS PIEZAS PEQUEÑAS DONDE NO PUEDAN ALCANZARLAS LOS NIÑOS PEQUEÑOS.TIRE LAS PIEZAS PEQUEÑAS Y OTROS OBJETOS QUE NO SEAN NECESARIOS, INCLUIDOS LOS MATERIALES DE EMBALAJE Y LAS BOLSAS U HOJAS DE PLÁSTICO, PARA IMPEDIR QUE LOS NIÑOS PEQUEÑOS JUEGUEN CON ELLAS Y CORRAN EL RIESGO DE QUE PUEDAN ASFIXIARSE. mb5pohtvP.book Page 1 Wednesday, July 6, 2005 10:30 AM2 Guía del usuario del televisor de alta definición de plasma HP Pavilion No toque la clavija del cable de alimentación con las manos húmedas. ■ De lo contrario, podría recibir una descarga eléctrica. No haga nada que pudiera dañar el cable de alimentación. Al desconectar el cable de alimentación, tire de la clavija, no del cable. ■ No modifique el cable de alimentación en modo alguno, no ponga objetos pesados encima ni lo coloque cerca de objetos que irradien calor, no lo caliente, doble, enrolle ni tire de él con fuerza. De lo contrario, podría dañar el cable de alimentación, lo cual podría causar un incendio o una descarga eléctrica. Si sospecha que el cable está dañado, llévelo a reparar a un Centro de Servicio Autorizado. Si el televisor de plasma no se va a usar durante un largo período de tiempo, desconecte el cable de alimentación de la toma de corriente de la pared. En caso de problemas durante el uso Si ocurre un problema (como la falta de imagen o de sonido), o si se detecta humo o un olor anormal proveniente del televisor de plasma, desconecte el cable de alimentación inmediatamente. ■ Continuar usando el televisor bajo estas circunstancias podría causar un incendio o daños permanentes a la unidad. Haga que un Centro de Servicio Autorizado examine el televisor. Debido a la naturaleza peligrosa de su alta tensión, se desaconseja categóricamente la reparación del televisor por personas no autorizadas. Si se introducen objetos o agua dentro del televisor de plasma, si el televisor de plasma se cae o se daña la carcasa, desconecte el cable de alimentación inmediatamente. ■ Podría producirse un cortocircuito, y éste causar un incendio. Póngase en contacto con el Centro de Servicio Autorizado para cualquier reparación que requiera. Cuando use el televisor de plasma No ponga las manos, cara u objetos cerca de los orificios de ventilación del televisor de plasma. ■ La parte superior del televisor de plasma tiende a calentarse mucho debido a la alta temperatura del aire expulsado por los orificios de ventilación. Si se sitúa demasiado cerca, podría sufrir quemaduras u otras lesiones corporales. Si sitúa objetos cerca de la parte superior del televisor, éstos podrían quemarse o dañarse. Además, el televisor también podría dañarse si se tapasen los orificios de ventilación. Asegúrese de desconectar todos los cables antes de cambiar de lugar el televisor de plasma. ■ Mover el televisor sin desconectar los cables podría dañarlos y esto, a su vez, podría causar un incendio o una descarga eléctrica. Como medida de precaución, desconecte la clavija de alimentación de la toma de la pared antes de realizar tareas de limpieza. ■ En caso contrario podría recibir una descarga eléctrica. mb5pohtvP.book Page 2 Wednesday, July 6, 2005 10:30 AMPrecauciones de seguridad Precauciones de seguridad 3 Limpie el cable de alimentación frecuentemente para evitar que se acumule polvo. ■ La acumulación de polvo en la clavija del cable de alimentación podría incrementar la humedad, lo cual podría dañar el material aislante y causar un incendio. Desconecte el cable de la toma de la pared y límpielo con un paño seco. Este televisor de plasma irradia rayos infrarrojos; por lo tanto, podría influir sobre el funcionamiento de equipos de comunicaciones que también usen infrarrojos. Instale el sensor de infrarrojos en un lugar alejado de la luz directa o reflejada de su televisor de plasma. Limpieza y mantenimiento La superficie de la pantalla ha sido tratada de forma especial. Límpiela con cuidado usando únicamente un paño de limpieza o un paño suave que no suelte pelusa. ■ No arañe ni golpee la superficie de la pantalla con las uñas u otros objetos duros. Evite también el contacto con sustancias volátiles como pulverizadores contra insectos, disolventes y diluyentes; en caso contrario la calidad de la superficie podría verse afectada. Si la carcasa del televisor se ensucia, límpiela con un paño seco y suave. ■ No deje que ningún tipo de detergente entre en contacto directo con la superficie del televisor de plasma. Si cayeran gotas de agua dentro de la unidad, podrían producirse problemas de funcionamiento. ■ Evite el contacto con sustancias volátiles como pulverizadores contra insectos, disolventes y diluyentes; en caso contrario la calidad del material de la carcasa podría verse afectada y el recubrimiento podría despegarse. Tampoco deje el televisor en contacto con artículos hechos de goma o PVC durante largos períodos de tiempo.

No deje una imagen estática mostrándose en la pantalla durante un largo período de tiempo, ya que esto podría causar que esta imagen quedara reflejada de forma permanente en el televisor de plasma. Algunos ejemplos de imágenes estáticas pueden ser logotipos, videojuegos, imágenes desde un equipo informático, teletexto e imágenes mostradas en el modo 4:3.

Protección contra la retención de imágenes: Si se muestran los datos de una imagen estática durante varios minutos, la función de prevención de retenciones de imágenes se activa automáticamente y la imagen desaparece. Cambie de imagen o cambie la fuente de entrada para ver una imagen. mb5pohtvP.book Page 3 Wednesday, July 6, 2005 10:30 AM4 Guía del usuario del televisor de alta definición de plasma HP Pavilion Accesorios Compruebe que tiene todos los accesorios y componentes indicados en la tabla. Documentación Mando a distancia Cable de CA (ca) Abrazadera de cable (2) Adaptador de antena tipo F (para 5C-2V) Pedestal con sus piezas. Núcleo de ferrita grande Núcleo de ferrita pequeño de color gris Núcleo de ferrita pequeño de color blanco (4) TV DVD STB PVR AUX VCR AUDIO HPDAY --

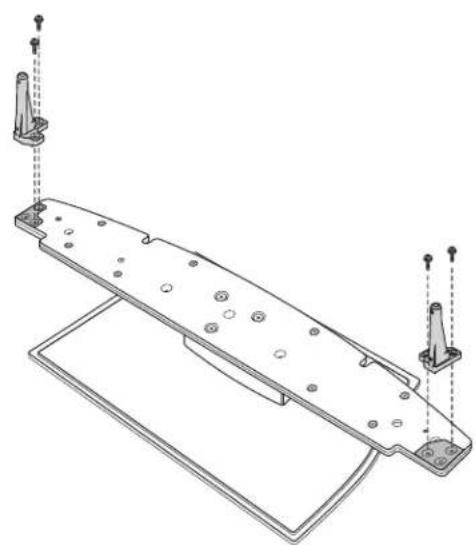

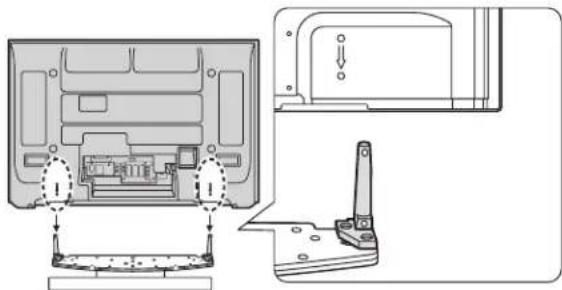

mb5pohtvP.book Page 4 Wednesday, July 6, 2005 10:30 AMInstalación del pedestalInstalación del pedestal 5 Instalación del pedestal Montaje y configuración del televisor Puntos a tener en cuenta durante la instalación■ Seleccione una ubicación para el televisor que tenga fácil acceso a una toma de alimentación de CA (ca).■ Proporcione una ventilación adecuada, para que la temperatura alrededor del televisor no sobrepase los 40° C (104° F). Si no hay suficiente circulación de aire en el interior del aparato, el calor podría acumularse dentro y causar un incendio. Para obtener más detalles sobre la ventilación, consulte la información mostrada en “Ajuste” en la página 1.■ Debido al tamaño y al peso del televisor y el pedestal, se recomienda que el montaje o cualquier traslado del televisor se haga entre dos personas como mínimo.Accesorios para el montaje del pedestalA: Poste de anclaje (2)B: Tornillo corto (4)C: Tornillo largo (4)D: Pedestal (1) Montaje del pedestal Haga coincidir los postes de anclaje (A) con las marcas (un círculo o un triángulo) del pedestal (D). Al mirar el pedestal por delante, el triángulo queda a su derecha y el círculo a su izquierda. Introduzca dos tornillos cortos (B) en cada poste de anclaje.

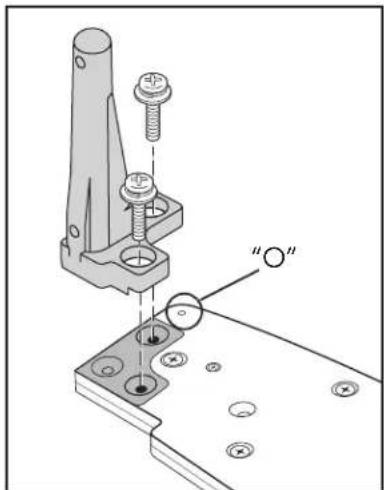

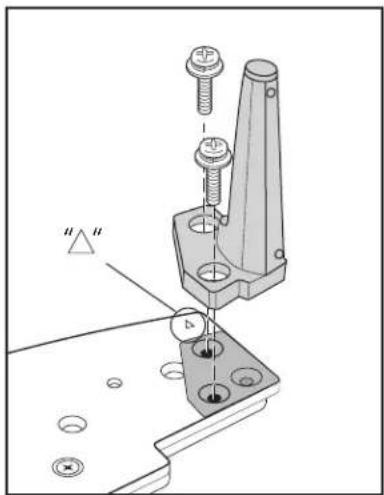

“O” mb5pohtvP.book Page 5 Wednesday, July 6, 2005 10:30 AM6 Guía del usuario del televisor de alta definición de plasma HP Pavilion Instalación del pedestal Estos pasos indican cómo unir el pedestal al televisor. Para extraer el pedestal, siga los pasos en orden inverso. 1 Coloque el televisor y el pedestal: ■ Ponga una almohadilla o un paño limpio en una mesa estable de superficie lisa. Coloque el televisor con el cristal mirando hacia la almohadilla. ■ Coloque el pedestal con la parte posterior (parte gruesa de la base) hacia usted en una mesa estable o en el suelo. 2 Baje el televisor sobre los postes de anclaje del pedestal, haciendo coincidir las marcas: Sujete el televisor con la parte posterior hacia usted. Alinee los agujeros de la parte inferior del televisor con los postes de anclaje del pedestal, haciendo coincidir las marcas impresas en la parte posterior del televisor con las marcas del pedestal. A continuación, baje suavemente el televisor sobre el pedestal, introduciendo los postes en el televisor. 3 Introduzca dos tornillos largos (C, consulte la figura que aparece en “Montaje del pedestal”) en cada poste de anclaje y atorníllelos a la parte posterior del televisor.

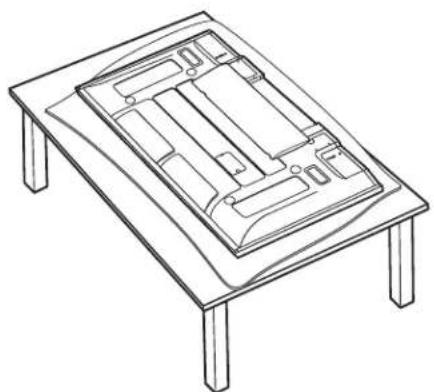

PRECAUCIÓN: Nunca coloque el televisor o la pantalla con el cristal hacia abajo, a menos que esté protegido por almohadillas. mb5pohtvP.book Page 6 Wednesday, July 6, 2005 10:30 AMInstrucciones de instalación Instrucciones de instalación 7 Instrucciones de instalación Ubicación del televisor Este televisor está diseñado para usarse con una base. Consulte a su distribuidor las opciones disponibles. Colóquelo donde obtenga un cómodo ángulo de visión. Evite colocarlo en sitios donde la luz solar u otras luces brillantes (incluidos los reflejos) puedan incidir en la pantalla. Algunos tipos de iluminación fluorescente pueden reducir el alcance del mando a distancia. Una ventilación adecuada es esencial para evitar el fallo de componentes internos. Manténgalo alejado de las zonas donde el calor o la humedad sean excesivos. Conexión con equipos externos opcionales Para las conexiones de vídeo y audio entre componentes se pueden usar cables de vídeo y audio apantallados. Para un mejor rendimiento, los cables de vídeo deberían utilizar hilo coaxial apantallado de 75-ohmios. Los cables los puede adquirir a su distribuidor o en una tienda de electrónica. Antes de adquirir cualquier cable, asegúrese de que sabe qué tipo de conectores de entrada y salida requieren los distintos componentes. Determine también la longitud del cable que va a necesitar. Instalación de las pilas del mando a distancia 1 Abra la tapa. 2 Coloque las pilas y vuelva a poner la tapa. Preste atención a la polaridad (+ y –) correcta.

Reemplace las pilas usadas por pilas alcalinas para obtener una mayor duración. mb5pohtvP.book Page 7 Wednesday, July 6, 2005 10:30 AM8 Guía del usuario del televisor de alta definición de plasma HP Pavilion

PRECAUCIÓN: Una instalación incorrecta puede causar fugas del ácido o la corrosión de las pilas, lo cual dañaría el transmisor del mando a distancia. Tenga en cuenta las siguientes advertencias: ■ Las pilas siempre deberían reemplazarse conjuntamente. Use siempre pilas nuevas al reemplazar las antiguas. ■ No combine pilas usadas con pilas nuevas. ■ No mezcle tipos distintos de pilas (por ejemplo: “Zinc-carbono” con “alcalinas”). ■ No intente cargar, cortocircuitar, desensamblar, calentar o quemar las pilas usadas. ■ El reemplazo de las pilas es necesario cuando el mando a distancia funciona de forma esporádica o deja de funcionar. ■ Cuando no use el mando a distancia durante un largo período de tiempo, extraiga las pilas para evitar daños causados por fugas del ácido de las mismas. ■ No intente recargar pilas que no sean recargables: Podrían sobrecalentarse y agrietarse. Siga las indicaciones del fabricante de las pilas. mb5pohtvP.book Page 8 Wednesday, July 6, 2005 10:30 AMSujeción de cables Sujeción de cables 9 Sujeción de cables Cable de CA (ca) Abrazadera Para cerrar Para abrir Cubierta de cables Extracción 1 Presione las lengüetas y tire ligeramente de la cubierta hacia usted para liberar las mordazas (en los dos extremos). 2 Tire con cuidado de la cubierta hacia fuera y hacia abajo. Instalación 1 Introduzca las mordazas (en los dos extremos) que se encuentran en la parte inferior. 2 Presione hasta que oiga un chasquido. Abrazadera de cable Para evitar que aparezcan interferencias en la pantalla, no ponga el cable de antena junto con el cable de CA (ca). Colocación del núcleo de ferrita Asegúrese de elegir el núcleo de ferrita del tamaño adecuado (grande o pequeño) y tender el cable (devanado o directo) como se indica en el diagrama de conexión. Consulte: ■ “Conexión de un PC” en la página 17.■ “Panel frontal del televisor” en la página 19. Cerrada Abierta Cierre presionando hacia dentro hasta que oiga un chasquido. Tire hacia abajo mientras saca la lengüeta. Abrazadera

Introduzca el cable y cierre.

Levante las lengüetas (dos) para abrir. mb5pohtvP.book Page 9 Wednesday, July 6, 2005 10:30 AM10 Guía del usuario del televisor de alta definición de plasma HP Pavilion Conexiones Conexión de la antena El modo de entrada RF debe configurarse a Antena. Para obtener más información, consulte “Programa auto” en la página 27 o “Programa auto” en la página 47.

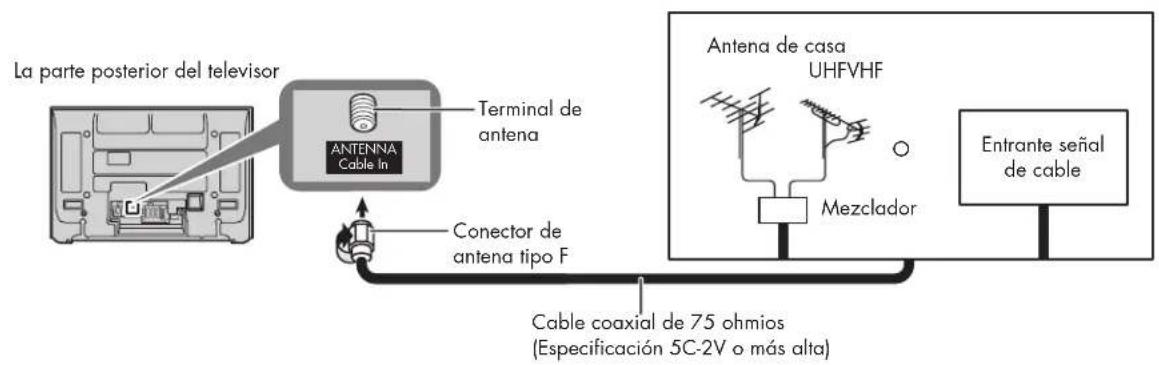

Los cables y conectores no están incluidos con este aparato. ANTANTENNACable InMezcladorUHFVHFLa parte posterior del televisorCable coaxial de 75 ohmios(Especificación 5C-2V o más alta)Terminal deantenaConector deantena tipo F Entrante señalde cableAntena de casa mb5pohtvP.book Page 10 Wednesday, July 6, 2005 10:30 AMConexiones Conexiones 11 Conexión de la CableCard La CableCARD permite sintonizar canales de cable digitales y de alta definición mediante el cable. Consulte a la empresa de cable la disponibilidad de CableCARD. 1 Conecte la antena de cable al conector ANT. 2 Encienda el televisor, consulte “Encendido y apagado del televisor” en la página 18. 3 Seleccione TV como fuente de entrada; consulte “Panel frontal del televisor” en la página 19. 4 Inserte la CableCARD (con la cara superior orientada hacia usted) en la ranura CableCARD de la parte trasera del televisor. Siga las instrucciones que aparecen en pantalla.

Si observa demoras en el funcionamiento del teclado o mando a distancia al usar la CableCARD, desenchufe el televisor y vuelva a enchufarlo, antes de probar de nuevo los mandos.

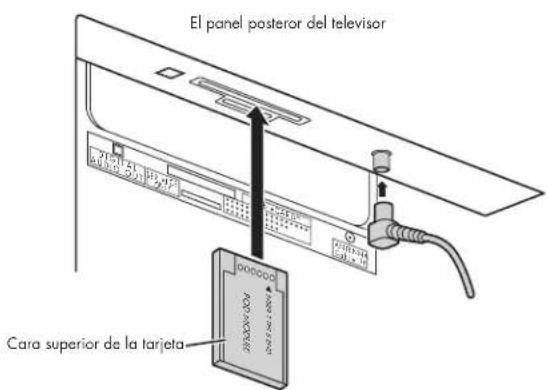

PRECAUCIÓN: Inserte exclusivamente una CableCard en la ranura de CableCard. mb5pohtvP.book Page 11 Wednesday, July 6, 2005 10:30 AM12 Guía del usuario del televisor de alta definición de plasma HP Pavilion Conexión HDMI HDMI (High Definition Multimedia Interface - interfaz multimedia de alta definición) es una interfaz de vídeo y audio totalmente digital para la electrónica de consumo. El terminal HDMI admite información de vídeo y audio. Puede conectar un dispositivo electrónico de consumo compatible con EIA/CEA-861/861B

, como un receptor digital o un reproductor de DVD, que tenga un terminal de salida HDMI o DVI, al terminal de entrada HDMI. Seleccione el ajuste Ent. HDMI en el menú de audio; consulte “Otros ajustes” en la página 40.

La compatibilidad con EIA/CEA-861/861B incluye perfiles para transmisión de vídeo digital sin comprimir y protección de contenidos digitales en banda ancha.

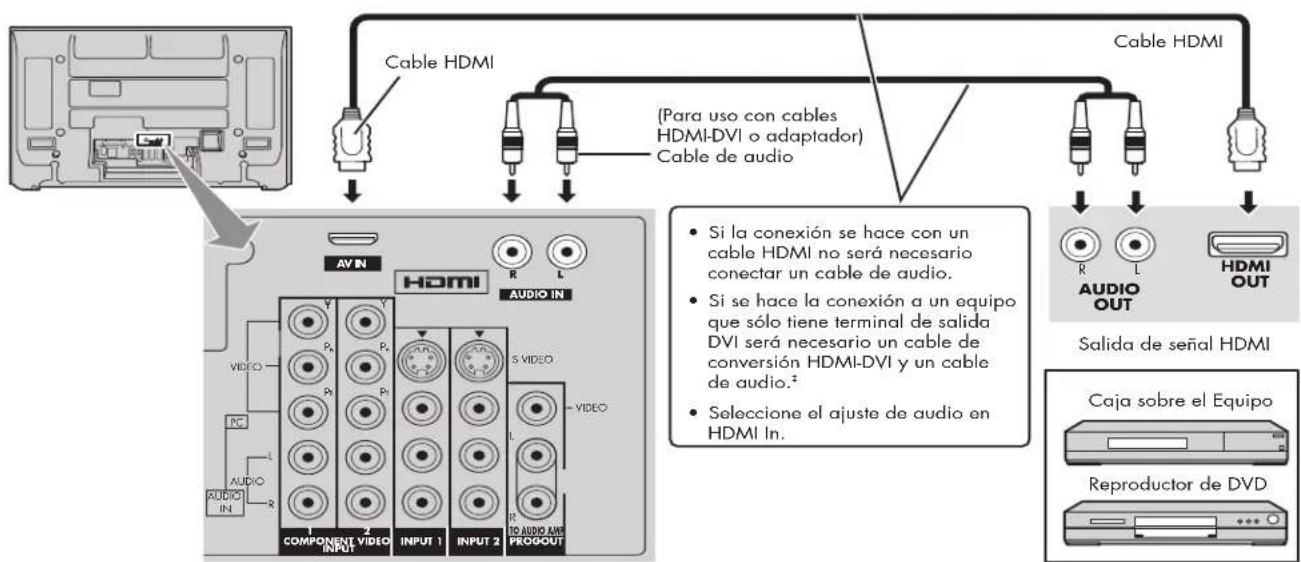

Cable de conversión o adaptador HDMI-DVI (se venden por separado) Consulte con su distribuidor de electrónica de consumo para adquirirlo. Señales de vídeo compatibles

INPUT 2 INPUT 1 Cable HDMI (Para uso con cables HDMI-DVI o adaptador) Cable de audio Cable HDMI Reproductor de DVD Salida de señal HDMI Caja sobre el Equipo

• Si la conexión se hace con un cable HDMI no será necesario conectar un cable de audio.

• Si se hace la conexión a un equipo que sólo tiene terminal de salida DVI será necesario un cable de conversión HDMI-DVI y un cable de audio.

• Seleccione el ajuste de audio en HDMI In. AUDIO

Señales Núm. de puntos (H x V) Frecuencia de escaneo vertical (Hz) 1080i 1920 x 1080i 59,94 (59.94)/60 720p 1280 x 720p 59,94 (59.94)/60 480p 720 x 480p, 640 x 480p 59,94 (59.94)/60, 59,94 (59.94)/60 480i 720 (1440) x 480i 59,94 (59.94)/60 mb5pohtvP.book Page 12 Wednesday, July 6, 2005 10:30 AMConexiones Conexiones 13 Frecuencia de muestreo compatible de la señal de audio al usar HDMI (PCM): 48 kHz/44.1 (44,1) kHz/ 32 kHz. Conexión de un receptor digital o un DVD Este televisor puede reproducir señales DTV de 1080i, 720p, 480p y 480i cuando se conecta a un receptor o sintonizador DTV (televisión digital). Este televisor también utiliza un duplicador de barrido progresivo que desentrelaza la señal NTSC y reproduce la imagen mediante un barrido progresivo (no entrelazado). ■ Para ver programas de DTV, conecte el receptor digital a los terminales de entrada de vídeo por componentes (Y, Pb, Pr) del televisor. Las entradas de color por componentes proporcionan las señales de luminosidad y de color por separado. ■ Ajuste la salida del receptor digital a 1080i, 720p, 480p o 480i. Todas las señales se convertirán y reproducirán en pantalla. ■ Debe disponer de señal DTV en su zona.

Este terminal de entrada no está diseñado para usarse con equipos informáticos. Las señales 1080i y 720p están reformateadas para visualizarse en la pantalla de plasma.

■ Este conector HDMI es del tipo A.■ Si conecta equipos sin un terminal de salida digital, use las conexiones de vídeo por componentes, S-Vídeo o el terminal de entrada de vídeo del televisor. En este caso la imagen aparecerá como una señal analógica.

INPUT 2 INPUT 1 La parte posterior del televisorCable de vídeo componenteCable de audioReproductor de DVDCaja sobre el Equipo mb5pohtvP.book Page 13 Wednesday, July 6, 2005 10:30 AM14 Guía del usuario del televisor de alta definición de plasma HP Pavilion Conexión de la entrada de vídeo

Cable de audio Videograbadora Videocámara Consola de videojuegos Cable de video Conecte un cable de vídeo AUDIO

La parte posterior del televisor Cable de s-vídeo

La entrada de S-Vídeo anula la señal de vídeo compuesto cuando se conecta el cable S-Vídeo. Conecte un cable de S-Vídeo o bien un cable de vídeo.

IMPORTANTE: Puede utilizar también Input 3 en la parte frontal del televisor para conectar una videocámara o consola de videojuegos. Consulte “Panel frontal del televisor” en la página 19. mb5pohtvP.book Page 14 Wednesday, July 6, 2005 10:30 AMConexiones Conexiones 15 Conexión de un amplificador Para experimentar el auténtico sonido de “cine en casa” necesita conectar un decodificador externo Dolby Digital* y un amplificador multicanal al terminal de salida de audio digital del televisor. ∗ El sonido envolvente de los canales Dolby Digital 5.1 proporciona sonido de calidad digital. Dolby Digital proporciona cinco canales de ancho de banda completo para los canales delantero izquierdo, delantero derecho, central, izquierdo envolvente y derecho envolvente más un canal subwoofer LFE (Low Frequency Effect — efecto de baja frecuencia). 1 Seleccione No para desconectar los altavoces en el menú Audio (consulte “Altavoces” en “Otros ajustes” en la página 40). 2 Ajuste el volumen del amplificador al nivel deseado.

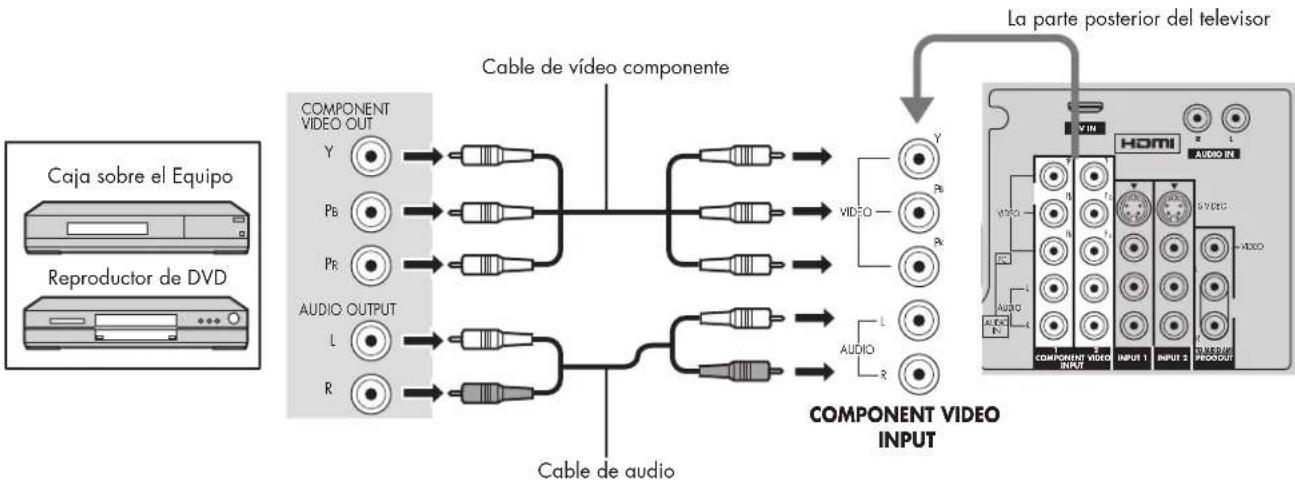

La parte posterior del televisor

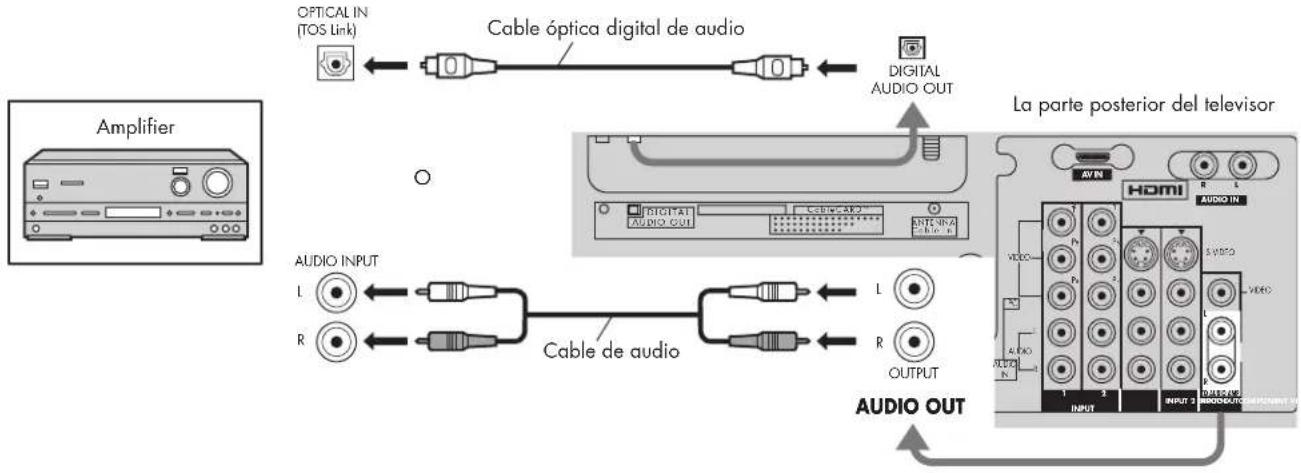

Dependiendo del reproductor de DVD y del software de audio del DVD, podría activarse la función de protección de derechos de autor y desactivar la salida óptica. Los altavoces externos no se pueden conectar directamente a los terminales de salida. Con un canal ATSC, la calidad de la salida de audio digital es Dolby Digital. Con un canal NTSC, la salida es PCM. mb5pohtvP.book Page 15 Wednesday, July 6, 2005 10:30 AM16 Guía del usuario del televisor de alta definición de plasma HP Pavilion Conexión de la salida de programas Consulte las instrucciones del manual de su equipo.

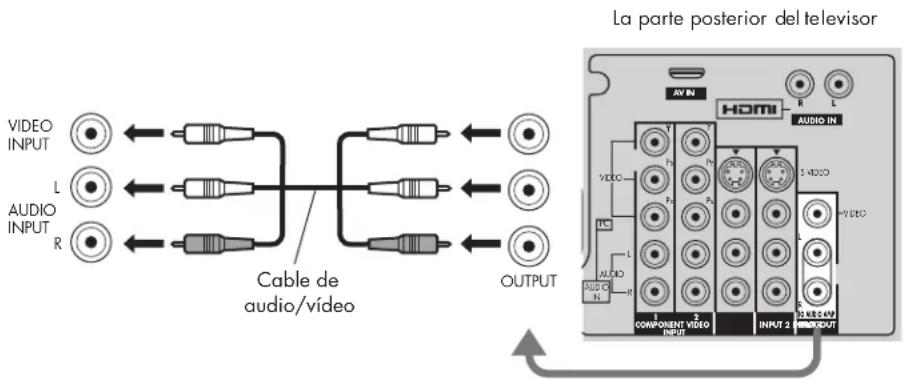

Cuando se conecta un dispositivo (receptor digital, DVD, etc.) al terminal HDMI (consulte “Conexión HDMI” en la página 12), sólo se emiten señales de audio. No se emiten señales de vídeo. Cuando se reciben señales de canales digitales, todos los formatos digitales se convierten a vídeo NTSC compuesto para su salida a través de los terminales de salida de programas. Algunos programas contienen señales de protección contra copia para evitar su grabación. mb5pohtvP.book Page 16 Wednesday, July 6, 2005 10:30 AMConexiones Conexiones 17 Conexión de un PC Notas ■ Las señales de PC admitidas son las de una frecuencia de exploración horizontal de 15 a 110 kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales con una resolución superior a 1200 líneas no se visualizarán correctamente.) ■ No configure frecuencias de exploración horizontal y vertical para señales de PC superiores o inferiores a los intervalos de frecuencia enumerados en la tabla. Intervalo de resolución máxima: ■ Si la resolución de la pantalla supera estos máximos, puede no sea posible mostrar los detalles finos con suficiente nitidez. ■ Algunos modelos de PC no pueden conectarse al televisor. ■ No es necesario un adaptador para conectar un PC que disponga de conexión sub-D de 15 patillas compatible con DOS/V. ■ Los equipos y cables adicionales de la figura no se suministran con este televisor.

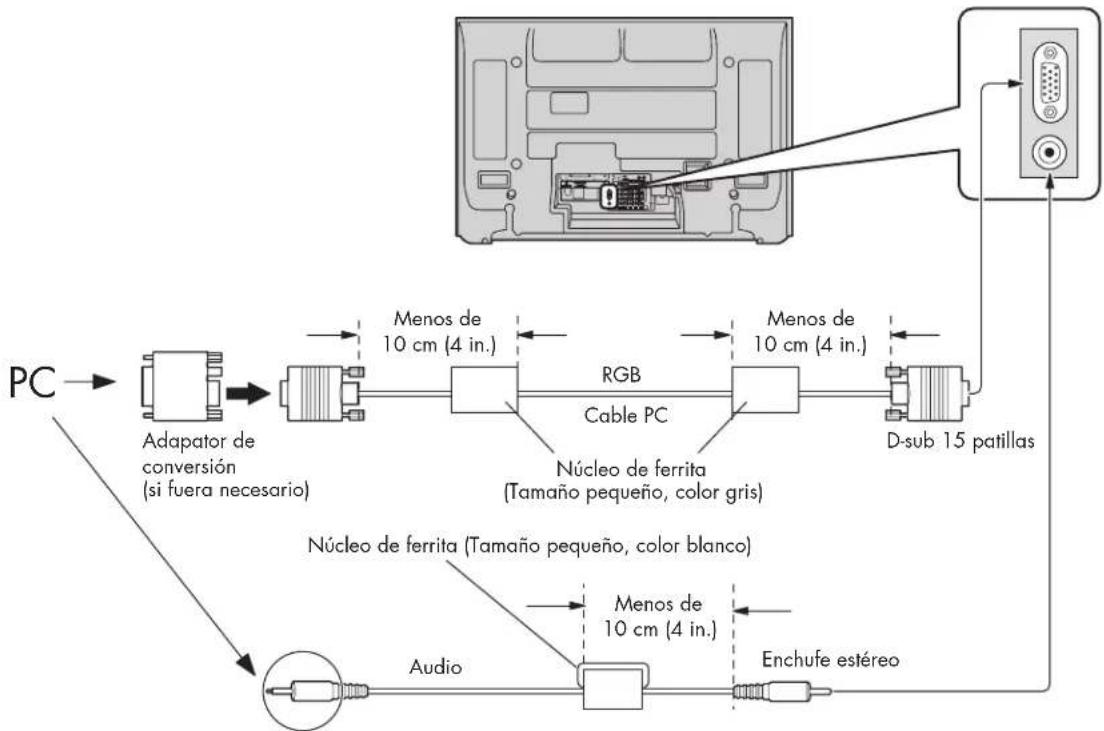

Núcleo de ferrita (Tamaño pequeño, color blanco)Menos de 10 cm (4 in.)AudioEnchufe estéreoConnect un cable que coincida con el terminal de salida de audio en la computadora.Adapator de conversión(si fuera necesario)Menos de10 cm (4 in.) RGB Cable PCMenos de 10 cm (4 in.)D-sub 15 patillasNúcleo de ferrita (Tamaño pequeño, color gris)AUDIOINPC

Modelo Resolución 4:3 16:9 PL4200N 768 x 768 1024 x 768 PL5000N 1024 x 768 1366 x 768 mb5pohtvP.book Page 17 Wednesday, July 6, 2005 10:30 AM18 Guía del usuario del televisor de alta definición de plasma HP Pavilion Encendido y apagado del televisor 1 Conecte la clavija del cable de CA (ca) al televisor de plasma. Asegure firmemente la clavija del cable de alimentación con la abrazadera (consulte “Sujeción de cables” en la página 9). 2 Inserte la clavija en la toma de la pared. 3 Pulse el botón de encendido (A) en la parte frontal de la unidad. A: Botón de encendido B: Indicador de estado de encendido C: Sensor del mando a distancia D: Sensor S.S.A.C. (Sistema de Seguimiento Automático de Contraste) de adaptación a la luz ambiente. (Consulte “A.L.A.” en la página 35.) 4 Pulse (en el mando a distancia o el televisor) para encender o apagar el televisor. Indicador de estado de encendido

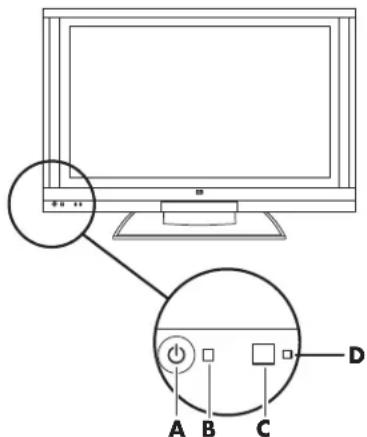

B C Encendido Rojo Apagado Sin luz

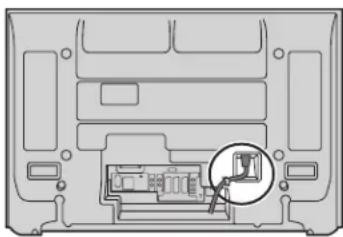

El televisor siempre consumirá algo de energía mientras el cable de alimentación esté enchufado en la toma de la pared. La pantalla de ajuste inicial se mostrará solamente la primera vez que encienda el televisor tras su adquisición. Si desea cambiar los ajustes de estos elementos más adelante, selecciónelos con el menú Ajuste; consulte “Ajuste” en la página 45. mb5pohtvP.book Page 18 Wednesday, July 6, 2005 10:30 AMEncendido y apagado del televisor Encendido y apagado del televisor 19 Panel frontal del televisor A: Botón de encendido Pulse para encender/apagar la alimentación principal del televisor. B: Botón Menú Pulse para abrir el menú en pantalla (OSD). C: Botón SEL Pulse para seleccionar la opción o el menú actual. D: Source (fuente) Cambiar la fuente de entrada. E: Disminución de volumen Bajar el volumen, o desplazarse a la izquierda por el menú. F: Aumento de volumen Aumentar el volumen, o desplazarse a la derecha por el menú. G: Selección de canal hacia abajo Cambiar a un canal inferior, o desplazarse hacia abajo por el menú. H: Selección de canal hacia arriba Cambiar a un canal superior, o desplazarse hacia arriba por el menú. J: Conectores de entrada de video 3 Conectar una videocámara u otro dispositivo que use S-video o Video; los conectores de audio se comparten. K: Ranura de tarjeta PC L: Núcleo de ferrita grande M: Núcleo de ferrita pequeño (blanco) N: Cable de audio (con clavijas izquierda y derecha) O: Cable de vídeo P: Cable de S-video Q: Videocámara u otra fuente

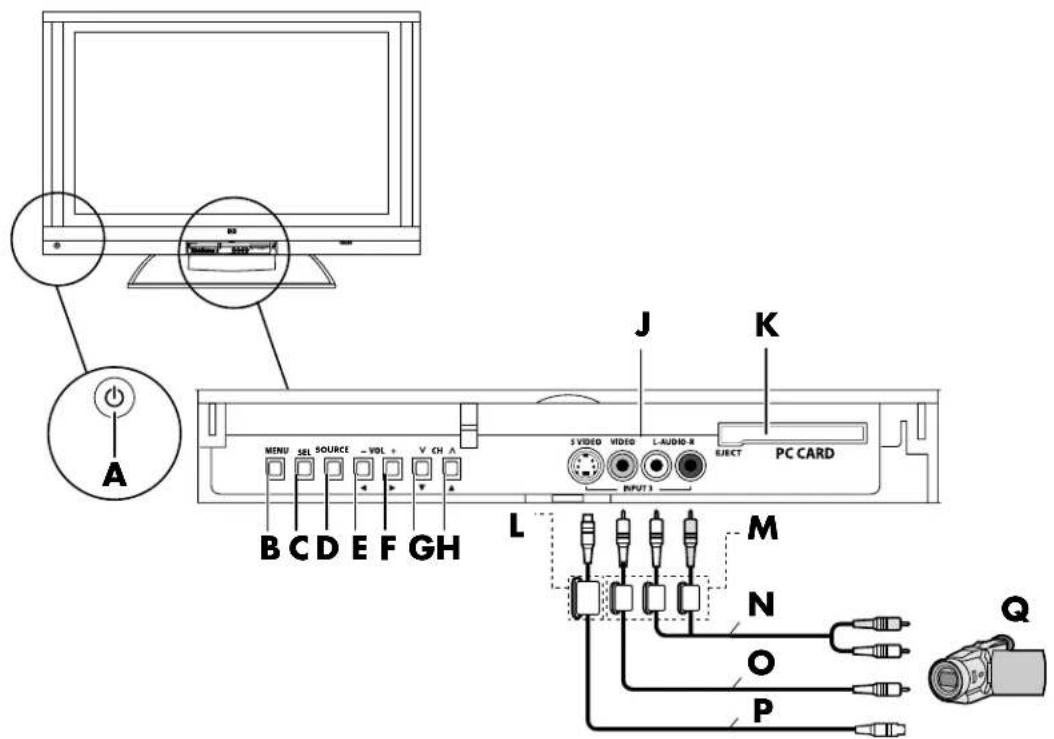

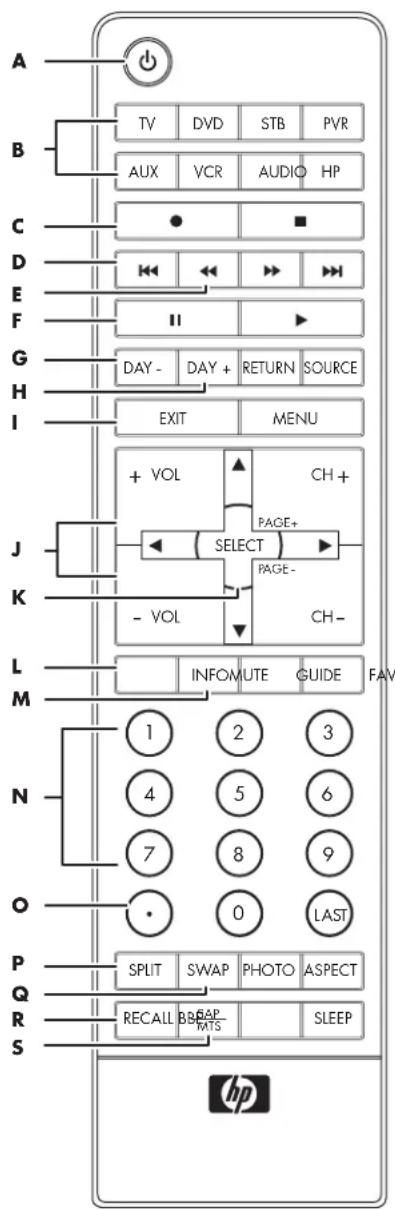

Nombre Descripción Icono A Encendido Pulse el botón de encendido para encender o apagar el televisor o el dispositivo de entretenimiento doméstico seleccionado. B TV, DVD, STB, PVR, AUX, VCR, Audio, oHP Pulse uno de estos botones una vez para seleccionar el dispositivo de entretenimiento doméstico que desee controlar. Para programar el mando a distancia para que funcione con un dispositivo de entretenimiento doméstico, consulte “Programación del código del mando a distancia” en la página 73. C Grabar Pulse Grabar para empezar a grabar desde el dispositivo grabable de entretenimiento doméstico seleccionado (VCR, grabador de DVD, HP MCPC, o HP DEC). D Salto atrás Pulse Salto atrás para volver al comienzo del capítulo actual (DVD). ERetroceso Pulse Retroceso para hacer retroceder el dispositivo de entretenimiento doméstico seleccionado (VCR, DVD, HP MCPC, o HP DEC).

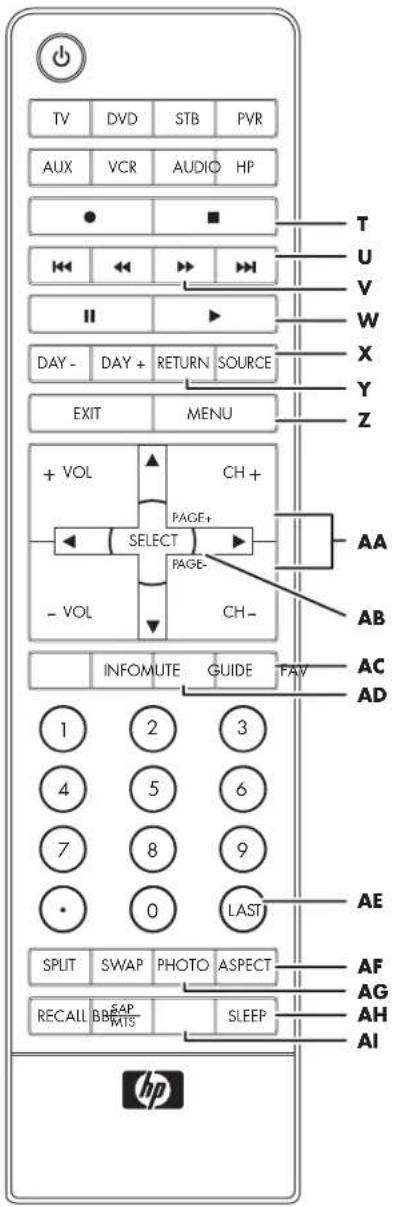

mb5pohtvP.book Page 20 Wednesday, July 6, 2005 10:30 AMUso del mando a distancia Uso del mando a distancia 21 Nombre Descripción Icono FPausa Pulse Pausa para hacer una pausa en el dispositivo de entretenimiento doméstico seleccionado (VCR, DVD, HP MCPC, o HP DEC). GDay – (día –) Pulse Day – (día –) para retroceder un día en la guía de programación. HDay + (día +) Pulse Day + (día +) para avanzar un día en la guía de programación. IExit (salir) Pulse Exit (salir) para salir del menú o submenú del dispositivo de entretenimiento doméstico seleccionado. JVol Pulse + Vol (– Vol) para subir (o bajar) el sonido. K Select (selec- cionar) Pulse Select (seleccionar) después de introducir un número de canal. Pulse Select (seleccionar) para seleccionar la opción de menú actual. LMute (silencio) Pulse Mute (silencio) para desactivar o activar el sonido. MInfo (informa- ción) Pulse Info (información) para ver información del canal sobre el programa actual. NTeclado Pulse el teclado (0 ~ 9) para seleccionar los canales directamente. DAY

O. (Punto) Pulse . (punto) para introducir un punto o un guión del número de canal secundario de un canal digital. Por ejemplo, canal 123.1 o4–1. P Split (dividir) Pulse Split (dividir) para ver dos fuentes de entrada. QSwap (inter- cambiar) Pulse Swap (intercambiar) para intercambiar las dos fuentes de entrada. R Recall (restab- lecer) Pulse Recall (restablecer) para visualizar o eliminar el símbolo del canal. SSAP/MTS Pulse SAP/MTS para seleccionar un programa de audio secundario disponible. Nombre Descripción Icono SPLIT SWAP RECALL SAP MTS mb5pohtvP.book Page 21 Wednesday, July 6, 2005 10:30 AM22 Guía del usuario del televisor de alta definición de plasma HP Pavilion

SAP MTS Nombre Descripción Icono T Parada Pulse Parada para detener el dispositivo de entretenimiento doméstico seleccionado. USalto adelante Pulse Salto adelante para ir al comienzo del capítulo siguiente (DVD). VAvance rápido Pulse Avance rápido para hacer avanzar rápidamente el dispositivo de entretenimiento doméstico seleccionado (VCR, DVD, HP MCPC, o HP DEC). WReproducir Pulse Reproducir para que el dispositivo de entretenimiento doméstico seleccionado (VCR, DVD, HP MCPC, o HP DEC) inicie la reproducción. XSource (fuente) Pulse Source (fuente) para ver todas las fuentes de entrada. YReturn (volver) Pulse Return (volver) para volver al menú anterior. ZMenu (menú) Pulse Menu (menú) para abrir el menú en pantalla (OSD). Pulse Menú de nuevo para volver a la pantalla. SOURCERETURN MENU mb5pohtvP.book Page 22 Wednesday, July 6, 2005 10:30 AMUso del mando a distancia Uso del mando a distancia 23 Nombre Descripción Icono AA CH Pulse CH + (o CH –) para seleccionar el canal siguiente hacia arriba (o hacia abajo). Pulse CH + (o CH –) para avanzar o retroceder una página en la guía de programación. AB Flechas arriba/ abajo/ izquierda /derecha Pulse las teclas de flecha para mover el cursor por las pantallas del menú. AC Fav Pulse Fav para ver los canales que ha programado como sus favoritos. AD Guide (guía) Pulse Guide (guía) para ver la guía de programación del dispositivo de entretenimiento doméstico seleccionado.

FAV GUIDE AE Last (último) Pulse Last (último) para restablecer el canal anterior que estaba viendo. AF Aspect (aspecto) Pulse Aspect (aspecto) para cambiar las dimensiones de la pantalla. Las opciones dependen de que lo que esté viendo actualmente. AG Photo (foto) Pulse Photo (foto) para abrir el visualizador de fotos AH Sleep (inactivo) Pulse Sleep (inactivo) para ajustar el cronómetro en este orden: 30, 60 ó 90 minutos. AI BBE Pulse BBE para activar o desactivar el sonido TruSurround. Nombre Descripción Icono LAST ASPECTPHOTOSLEEP BBE mb5pohtvP.book Page 23 Wednesday, July 6, 2005 10:30 AM24 Guía del usuario del televisor de alta definición de plasma HP Pavilion Uso del mando a distancia con PC HP MCPC y HP DEC El mando a distancia ya está programado para funcionar con Media Center en HP MCPC y PC HP DEC. 1 Pulse el botón HP del mando a distancia para seleccionar HP MCPC o HP DEC como el dispositivo controlado. 2 Apunte el mando a distancia hacia el sensor de mando a distancia de HP MCPC o HP DEC y pulse los botones que desee utilizar.

Botón HP Descripción IconoGrabar Pulse Grabar para comenzar a grabar.Parada Pulse Parada para detener la grabación o reproducción.Salto atrás Pulse Salto atrás para retroceder 30 segundos en el programa.Salto adelantePulse Salto adelante para avanzar 30 segundos en el programa.Retroceso Pulse Retroceso para hacer retroceder el programa o la canción.Avance rápidoPulse Avance rápido para hacer avanzar rápidamente el programa o la canción.Pausa Pulse Pausa para hacer una pausa en el programa o la canción.Reproducir Pulse Reproducir para ver el programa o escuchar la canción. Exit (salir) Pulse Exit (salir) para retroceder un submenú.Menu (menú) Pulse Menu (menú) para abrir Media Center.Select (seleccionar)Pulse Select (seleccionar) para seleccionar la opción de menú actual.Flechas arriba/abajo/izquierda/derechaPulse las teclas de flecha para mover el cursor por las pantallas del menú.Vol Pulse + Vol (– Vol) para subir (o bajar) el sonido.Mute (silencio)Pulse Mute (silencio) para desactivar o activar el sonido.Info (información)Pulse Info (información) para ver la información del programa actual.Guide (guía) Pulse Guide (guía) para ver la guía de programas.Teclado Pulse el teclado (0 – 9) para seleccionar los canales directamente.Botón HP Descripción Icono EXIT MENU SELECT VOL

mb5pohtvP.book Page 24 Wednesday, July 6, 2005 10:30 AMUso del Ajuste inicial Uso del Ajuste inicial 25 Uso del Ajuste inicial Cuando se enciende el aparato por primera vez, en la pantalla aparece el menú de ajuste inicial. Siga los menús y procedimientos para ajustar las funciones. También puede ajustar las opciones en el menú Ajuste (consulte “Ajuste” en la página 45). Idioma Puede seleccionar el idioma del menú en pantalla. Pulse para seleccionar el Idioma. Pulse para ver la pantalla Idioma. Pulse para seleccionar English, Español o Français. Pulse para desplazar el cursor hacia . Pulse para ir a la pantalla anterior. SELECTAjuste inicialIdiomaRelojPrograma autoSELECT IdiomaIdioma EspañolSELECT IdiomaIdioma Español mb5pohtvP.book Page 25 Wednesday, July 6, 2005 10:30 AM26 Guía del usuario del televisor de alta definición de plasma HP Pavilion Reloj Modo Fecha Válido cuando el Modo está ajustado a manual. Hora Válido cuando el Modo está ajustado a manual. Pulse para seleccionar el Reloj. Pulse para ver la pantalla de ajuste del reloj. SELECTAjuste inicialIdiomaRelojPrograma auto Pulse para seleccionar Modo. Pulse para seleccionar Manual o Auto. Manual: Registra la hora puesta por el usuario. Auto: Actualiza la hora del reloj extrayendo información de la hora de la emisión digital. SELECTReloj Modo Fecha Hora Huso hor.H. VeranoManual 4 / 1 / 20059 : 43 AM EST

Pulse para seleccionar la Fecha. Pulse y suelte inmediatamente para cambiar el día; pulse y mantenga para cambiar el mes. SELECTReloj Modo Fecha Hora Huso hor.H. VeranoManual 4 / 1 / 20059 : 43 AM EST

Pulse para seleccionar la Hora. Pulse para poner la Hora. Si se mantiene pulsado el botón aumenta la celeridad de cambio. SELECTManual 4 / 1 / 20059 : 43 AMReloj Modo Fecha Hora Huso hor.H. Verano EST

mb5pohtvP.book Page 26 Wednesday, July 6, 2005 10:30 AMUso del Ajuste inicial Uso del Ajuste inicial 27 Huso horario Válido cuando el Modo está ajustado a Auto. Horario de verano Válido cuando el Modo está ajustado a Auto. Programa auto “Programa auto” no se encuentra disponible mientras esté insertada la CableCARD. Puede explorar todos los canales (analógicos y digitales). Si es necesario, siga los menús y procedimientos mostrados en pantalla para ajustar las funciones. También puede ajustar las opciones en el menú Ajuste.

Pulse para seleccionar el Huso horario. Pulse para seleccionar su zona. SELECTAST EST CST MST PST AKST HST NSTManual 4 / 1 / 20059 : 43 AMReloj Modo Fecha Hora Huso hor.H. Verano EST

Pulse para seleccionar H. Verano (horario de verano). Pulse para seleccionar Sí o No. SELECTManual 4 / 1 / 20059 : 43 AMReloj Modo Fecha Hora Huso hor.H. Verano EST

Para que un canal localizado mediante el escaneo automático esté disponible, en el modo de programación manual mueva el cursor a Aceptar y pulse Select (seleccionar). Para salir de la pantalla de menús Pulse Pulse para seleccionar Ent. ANT. Pulse para seleccionar Cable o Antena. SELECT Programa auto Ent. ANT Modo Iniciar escaneo CableTodos Pulse para seleccionar Modo. Pulse para seleccionar Todos o Análogos. SELECT Programa auto Ent. ANT Modo Iniciar escaneo CableTodos Pulse para seleccionar Iniciar escaneo. Pulse para comenzar. Los canales disponibles para su recepción quedarán ajustados automáticamente. SELECT Programa auto Ent. ANT Modo Iniciar escaneo CableTodosEscaneando canales análogosProgreso RETURN mb5pohtvP.book Page 28 Wednesday, July 6, 2005 10:30 AMVisionado de programas de televisiónVisionado de programas de televisión 29 Visionado de programas de televisión 1 Pulse el botón TV para manejar el televisor con el mando a distancia. 2 Pulse el botón de encendido para encender el televisor. 3 Pulse el botón de canal para seleccionar el canal deseado.■ También puede utilizar los botones de selección directa del número del programa. 4 Pulse el botón de volumen para seleccionar el volumen deseado. Controles del aspecto Estos le permiten seleccionar el aspecto dependiendo del formato de la señal recibida y de sus preferencias.Pulse el botón Aspect (aspecto) para cambiar al modo de aspecto.

El número de canal y el nivel de volumen se mantienen igual incluso después de apagar el televisor.Se puede reducir el consumo de energía bajando el nivel de volumen. VOL

VOL ASPECT Los modos de aspecto disponibles dependen de la señal recibida.■ Para 480i, 480p (4:3), y 480p (16:9), seleccione el modo 4:3, Acercar, Completo, o Justo.■ Para 1080i y 720p, seleccione sólo el modo Completo. mb5pohtvP.book Page 29 Wednesday, July 6, 2005 10:30 AM30 Guía del usuario del televisor de alta definición de plasma HP Pavilion Modo Contraste Explicación 4:3 Muestra una imagen en formato 4:3 a su tamaño estándar 4:3 con barras laterales grises. (Puede dejar una imagen retenida en la pantalla si se visualiza durante un período de tiempo prolongado.) Acercar Amplía una imagen en formato 4:3 uniformemente (ancho y alto) al ancho de pantalla completo y, a continuación, reajusta la imagen verticalmente. (Recomendado para el formato de márgenes negros superior e inferior. Esto mostrará la imagen al tamaño de pantalla completo). Completo Muestra una imagen al tamaño de pantalla completo. (Recomendado para imágenes anamórficas.) Justo Estira los bordes derecho e izquierdo de una imagen en formato 4:3 para llenar la pantalla y se aplica una corrección de aspecto al centro de la pantalla. El tamaño de la imagen depende de la señal original. (Recomendado para la visualización normal de televisión). 4 : 3

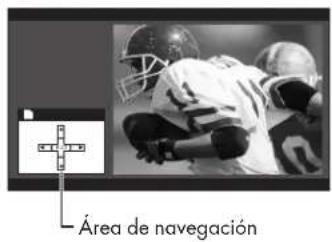

mb5pohtvP.book Page 30 Wednesday, July 6, 2005 10:30 AMVisionado de programas de televisión Visionado de programas de televisión 31 Ver pantallas divididas Pulse para ver dos pantallas. Pulse el botón (mientras se estén mostrando dos pantallas) para volver a la presentación normal. La pantalla dividida muestra el canal de televisión en la imagen principal y la entrada de video en la imagen auxiliar. Pulse el botón Source (fuente) para cambiar o seleccionar la fuente de entrada. ■ El sonido corresponderá exclusivamente a la imagen principal. ■ Con la división de pantalla no se puede ver la entrada de HDMI ni la entrada de PC. ■ Para reducir la posibilidad de imágenes retenidas, en el menú Otros ajustes (ajuste), ajuste la barra lateral a Alto. Consulte “Barra lateral” en la página 56.

Este televisor tiene un solo sintonizador. Cuando estén en modo TV tanto la ventana principal como la ventana auxiliar, se verá el mismo canal en ambas ventanas. SPLITVideo12SubpictureMain pictureSPLIT mb5pohtvP.book Page 31 Wednesday, July 6, 2005 10:30 AM32 Guía del usuario del televisor de alta definición de plasma HP Pavilion Cambio de las condiciones de visión Pulse para cambiar al modo de visión. Pulse para intercambiar las imágenes. ASPECT Modo de imagen fuera de imagen Modo de imagen al lado de imagen

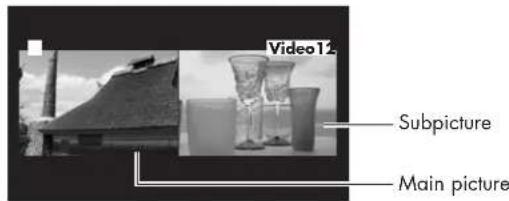

Video1 ASPECT Video12 SWAP Video12 Video1 2 mb5pohtvP.book Page 32 Wednesday, July 6, 2005 10:30 AMMenús de navegación en pantalla Menús de navegación en pantalla 33 Menús de navegación en pantalla Pulse para volver al menú anterior. Pulse el botón para ver el menú principal. Para las opciones del menú principal: ■ Consulte “Imagen” en la página 34.■ Consulte “Audio” en la página 39.■ Consulte “Cronómetro” en la página 42.■ Consulte “Bloqueo” en la página 58 para establecer el número secreto y el control paterno. ■ Consulte “Uso del Visualizador de Fotos” en la página 66 para usar el lector de tarjetas de memoria. ■ Consulte “Ajuste” en la página 45.■ Consulte “Idioma” en la página 25.■ Consulte “Reloj” en la página 26.■ Consulte “Títulos de entrada” en la página 51.■ Consulte “Programa canal” en la página 46 para información sobre la exploración automática o manual de canales. ■ Consulte “CC (subtitulado)” en la página 52. ■ Consulte “Otros ajustes (ajuste)” en la página 55. ■ Consulte “Acerca de” en la página 57.DAY --

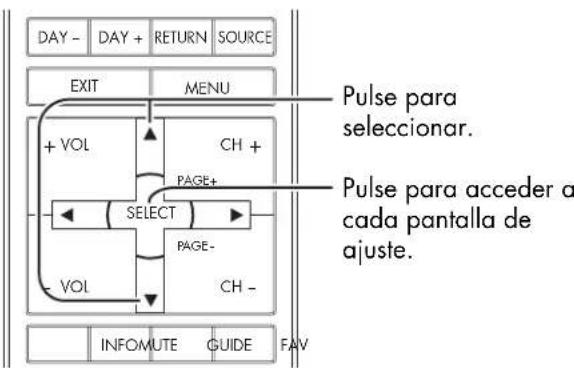

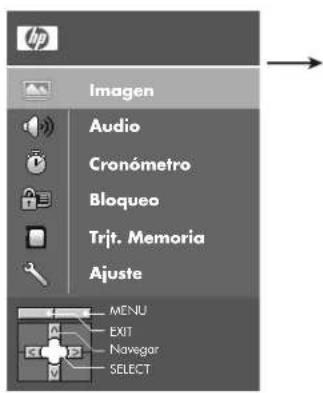

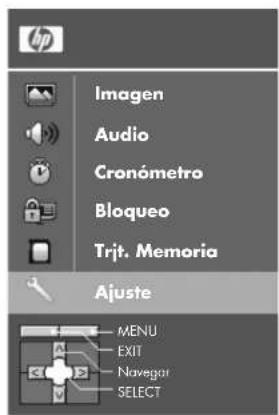

DAY +RETURN Pulse para seleccionar. Pulse para acceder a cada pantalla de ajuste. RETURN MENU Imagen Audio Cronómetro Bloqueo Trjt. Memoria Ajuste MENU EXIT Navegar SELECT mb5pohtvP.book Page 33 Wednesday, July 6, 2005 10:30 AM34 Guía del usuario del televisor de alta definición de plasma HP Pavilion Uso de los menús Imagen Pulse el botón Menu (menú) para ver el menú principal. Predeterminado / Contraste / Brillo / Color / Tinte / Nitidez / Temp Color / Admi. Colores / A.L.A. Pulse para seleccionar Imagen. Pulse para acceder al submenú. SELECTImagenAudioCronómetroBloqueoTrjt. MemoriaAjuste MENU EXIT NavegarSELECT Estándar +30

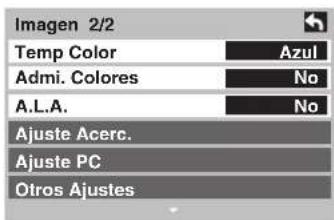

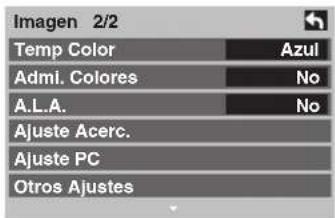

Imagen 2/2Temp ColorAdmi. ColoresA.L.A.Ajuste Acerc.Ajuste PCOtros Ajustes Pulse para seleccionar el submenú. Pulse para ajustar el submenú. SELECT Azul

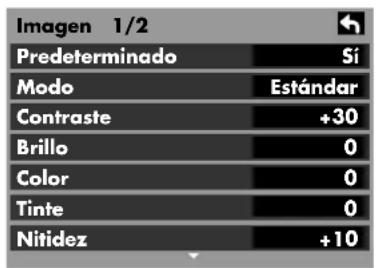

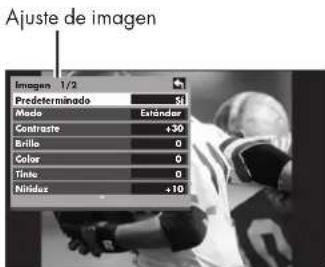

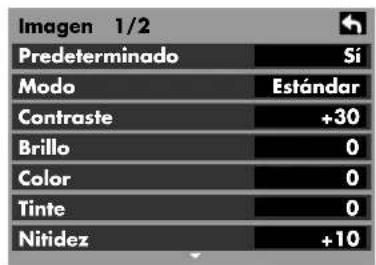

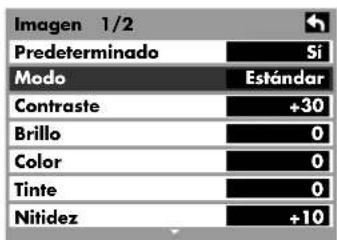

+10 Imagen 1/2 Predeterminado Modo Contraste Brillo Color Tinte Nitidez mb5pohtvP.book Page 34 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 35 Modo Seleccione el modo de imagen predeterminado que mejor se adapte al programa que está viendo. Esta función también afecta al ajuste de Temp color. ■ Vívidos (por defecto): Proporciona mayor contraste y nitidez de la imagen para su visionado en una sala bien iluminada. ■ Estándar: Recomendado para condiciones de visionado normal con una iluminación reducida de la sala. ■ Cinema: Para ver películas en una sala oscurecida. Proporciona una imagen suave, de película. A.L.A. Active la Adaptación a la luz ambiental para optimizar el contraste mediante la detección de las condiciones de luz ambiente y el ajuste automático del brillo y la gradación. Menú Imagen Función Predeterminado Restaura todos los ajustes de fábrica por defecto de la imagen. Contraste Ajusta las zonas blancas de la imagen. Brillo Ajusta las zonas oscuras de la imagen. Color Ajusta la intensidad de color deseada. Tinte Ajusta los tonos naturales de la piel. Nitidez Ajusta la definición del contorno. Temp color (temperatura) Aumenta o disminuye los colores cálidos (rojos) y fríos (azules) para adaptarlos a sus preferencias personales. Admi. colores (administración del color) Ajustando este parámetro a Sí se activa automáticamente el ajuste de colores vivos. A.L.A. (Adaptación a la luz ambiental) El ajuste de A.L.A. en Sí hace que se detecten automáticamente las condiciones de luz ambiente y se ajusten el brillo y la gradación en función de las mismas para optimizar el contraste. Pulse para seleccionar el Modo. Pulse para seleccionar el modo de imagen. SELECT

Cada modo tiene sus propios parámetros de imagen (Contraste, Brillo, Color, Tinte y Nitidez). mb5pohtvP.book Page 35 Wednesday, July 6, 2005 10:30 AM36 Guía del usuario del televisor de alta definición de plasma HP Pavilion Ajuste de acercamiento Ajusta la posición de acercamiento. Funciona cuando el modo de Aspecto está en Acercar. Pulse para seleccionar el menú Ajuste Acerc. Pulse para ver la pantalla Ajuste Acerc. SELECT Azul

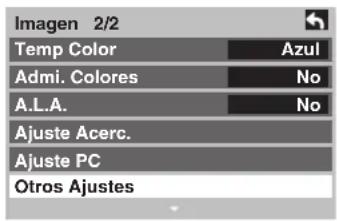

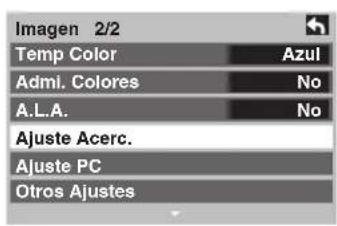

Imagen 2/2Temp Color Admi. ColoresA.L.A.Ajuste Acerc.Ajuste PC Otros Ajustes Estándar +30

+10 Imagen 1/2Predeterminado Modo ContrasteBrilloColorTinteNitidez Pulse para ajustar la posición V. Pulse para ajustar el tamaño. ■ Posición V: Ajusta la posición vertical. ■ Tamaño: Ajusta el tamaño vertical.

Para volver al ajuste por defecto, pulse el botón Select (seleccionar). SELECT mb5pohtvP.book Page 36 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 37 Otros ajustes Pulse para seleccionar Otros ajustes. Pulse para ver el menú Otros ajustes. Pulse para seleccionar el submenú. Pulse para seleccionar o ajustar el submenú. SELECTImagen 2/2Temp Color Admi. ColoresA.L.A.Ajuste Acerc.Ajuste PCOtros Ajustes Azul

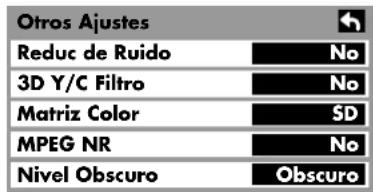

Obscuro Menú Otros Ajustes Explicaciones Reduc de Ruido Reduce el ruido de la imagen, habitualmente llamado nieve. Déjelo desactivado cuando reciba una señal fuerte. 3D Y/C Filtro Minimiza el ruido y la deformación del color (diacromía) de la imagen. Matriz Color Seleccione SD o HD: ■ SD (definición estándar): Cuando la señal de entrada es un sistema de televisión normal (NTSC). ■ HD (alta definición): Cuando la señal de entrada es un sistema de alta definición (ATSC). Reproduce señales de entrada de 480p con un color natural procedentes de adaptadores de equipos digitales conectados a los terminales de entrada de video por componentes (Y, Pb, Pr). Seleccione HD o SD para ajustar automáticamente los parámetros de color para HD (alta definición) o SD (definición estándar). Notas: ■ Esta función sólo está disponible con la señal 480p; no está disponible con la programación de televisión normal (NTSC). MPEG NR Reduce el ruido del DVD, del receptor digital o de otros dispositivos. Nivel Obscuro Select Obscuro o Claro. Válido solamente para señales de entrada externas. mb5pohtvP.book Page 37 Wednesday, July 6, 2005 10:30 AM38 Guía del usuario del televisor de alta definición de plasma HP Pavilion Ajuste PC Durante la señal de entrada “RGB / PC”. ■ Sincronía Seleccione H & V para utilizar las señales H y V del conector HD/VD. Seleccione En verde para utilizar una señal sincronizada en la señal G de video procedente del conector G. ■ Pto. de Reloj Ajusta la imagen si presenta franjas verticales, parpadea parcialmente o es borrosa. Pos. Horiz. Ajusta la posición horizontal. Pos. Vert Ajusta la posición vertical. Fase de reloj (RGB/PC en modo) Elimina el parpadeo y la distorsión. ■ Resolución Conmuta a pantalla panorámica. La señal de entrada pasa de VGA a WBGA. La señal de entrada pasa de XGA a WBGA. ■ Frecuencia H/Frecuencia V (Indica las frecuencias de la señal del PC que se esté ajustando). Indica las frecuencias H (Horizontal) y V (Vertical). Intervalo de visualización: Horizontal 15–110 kHz 48–120 H Pulse para seleccionar Ajuste PC. Pulse para ver la pantalla de Ajuste PC. SELECT Azul

+10 Imagen 1/2 Predeterminado Modo Contraste Brillo Color Tinte Nitidez Ajuste PC 1/2PredeterminadoSincroníaPto. de RelojPos. Horiz.Posicion Vert En Verde

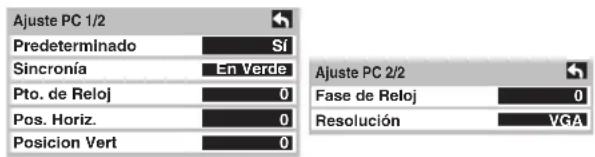

Ajuste PC 2/2Fase de RelojResolución

VGA SELECT SELECT Frecuencia H Frecuencia V

mb5pohtvP.book Page 38 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 39 Audio Pulse el botón Menu (menú) para ver el menú principal.

Los datos de los ajustes de los distintos formatos de señal de entrada se memorizan por separado. (Se memorizan los ajustes para cada una de las señales de componentes de 525 (480) / 60i · 60p, 625 (575) / 50i · 50p, 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p y se memorizan las señales RGB/PC/DVI de cada frecuencia.)

Si se recibe una señal de Pista o retroceso de un VCR o reproductor de DVD, la posición de la imagen se desplaza arriba o abajo. La función de posición y tamaño de imagen del televisor no puede controlar este movimiento de posición de imagen.

Al ajustarse Pos. Vert/Tamaño Vert de la imagen en Auto en el modo Completo, el ajuste no queda memorizado. Al salir del modo, la pantalla vuelve al ajuste anterior. Pulse para seleccionar Audio. Pulse para acceder al submenú. SELECTImagenAudioCronómetroBloqueoTrjt. MemoriaAjuste MENU EXIT NavegarSELECT

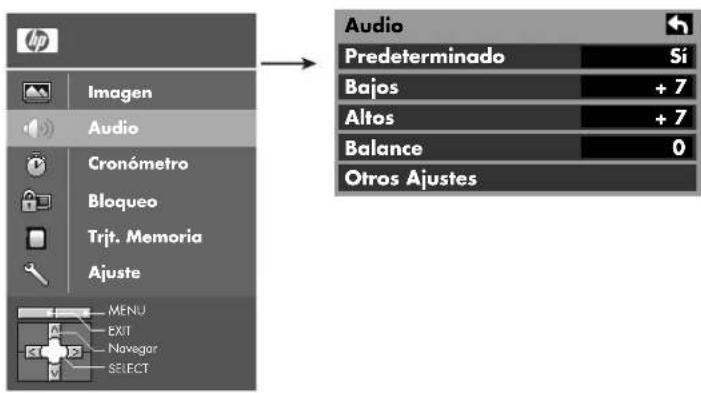

AudioPredeterminadoBajosAltosBalanceOtros Ajustes mb5pohtvP.book Page 39 Wednesday, July 6, 2005 10:30 AM40 Guía del usuario del televisor de alta definición de plasma HP Pavilion Predeterminado/Bajos/Altos/Balance Predeterminado: Restaura los ajustes de fábrica por defecto de Bajos, Altos y Balance. Bajos: Aumenta o disminuye la respuesta de graves. Altos: Aumenta o disminuye la respuesta de agudos. Balance: Realza el volumen de los altavoces izquierdos o derechos. Otros ajustes

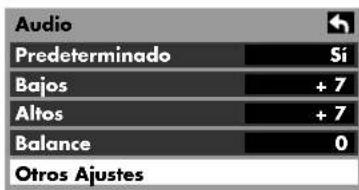

Pulse para seleccionar Predeterminado, Bajos, Altos o Balance. Pulse para ajustar el submenú. SELECT

Audio Predeterminado Bajos Altos Balance Otros Ajustes Pulse para seleccionar Otros ajustes. Pulse para ver el submenú. SELECT

Audio Predeterminado Bajos Altos Balance Otros Ajustes Pulse para seleccionar el submenú. Pulse para seleccionar o ajustar el submenú. SELECT

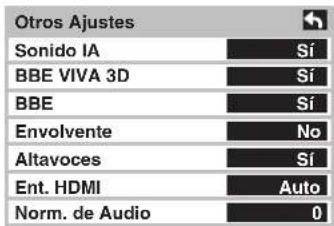

Otros AjustesSonido IABBE VIVA 3D BBE EnvolventeAltavocesEnt. HDMINorm. de Audio mb5pohtvP.book Page 40 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 41 Sonido IA: Ecualiza los niveles de volumen globales de todos los canales. El sonido IA no está disponible en el modo de entrada de video; consulte “Conexión de la entrada de vídeo” en la página 14. BBE VIVA 3D: Proporciona una imagen 3D natural, musicalmente precisa, con sonido de alta fidelidad. BBE mejora la claridad del sonido, mientras que la anchura, profundidad y altura de la imagen del sonido son realzadas mediante el tratamiento de sonido 3D exclusivo de BBE. BBE VIVA 3D es compatible con todos los programas de televisión, incluyendo noticias, música, dramas, películas y deportes, así como juegos electrónicos. BBE VIVA 3D realza el efecto del sonido envolvente y mantiene al mismo tiempo la claridad de los diálogos. BBE: La tecnología del sonido realza la claridad de las voces y restaura la gama dinámica de los pasajes musicales para proporcionar un sonido natural extraordinario. Envolvente: Amplía la respuesta sonora cuando se escucha en estéreo. ■ Sí: Para sonido estéreo. ■ Apagado: Para sonido monoaural. Altavoces: Esta función se utiliza para activar o desactivar los altavoces del televisor; consulte “Conexión de un amplificador” en la página 15. ■ Sí: Los altavoces del televisor funcionan normalmente. ■ Apagado: Los altavoces del televisor están desactivados. Ent. HDMI: Ajuste esta opción cuando utilice HDMI; consulte “Conexión HDMI” en la página 12. Esta función permite conmutar entre la entrada de audio digital (la señal de audio se toma del conector de Ent. HDMI) y la entrada de audio analógico (el audio se toma de los conectores de entrada de audio HDMI R/L (derecho/izquierdo) cuando se utiliza un adaptador o un cable de DVI-HDMI). Elija: ■ Auto: selecciona automáticamente la señal de audio. ■ Digital: selecciona únicamente la entrada digital. ■ Análogos: selecciona únicamente la entrada analógica. Normalizador de audio: El normalizador de audio supervisa la diferencia en los niveles de sonido entre las señales de entrada de equipos externos y minimiza el cambio del volumen de salida que puede producirse al conmutar las señales de entrada.

El sonido IA está desactivado cuando los altavoces se ajustan a No.

El parámetro Envolvente está desactivado cuando los altavoces se ajustan a No.

Los parámetros Sonido IA, Envolvente y Normalizador de audio no están disponibles cuando los altavoces están desactivados.

El Normalizador de audio no está disponible cuando los altavoces se ajustan a No. mb5pohtvP.book Page 41 Wednesday, July 6, 2005 10:30 AM42 Guía del usuario del televisor de alta definición de plasma HP Pavilion Cronómetro Seleccione Cronómetro para encender y apagar el televisor a las horas y los días seleccionados. Pulse el botón Menu (menú) para ver el menú principal. Cronómetro de apagado Pulse para seleccionar Cronómetro. Pulse para acceder al submenú. SELECTCronómetro ApagadoCronómetro 1Cronómetro 2Cronómetro 3Cronómetro 4Cronómetro 5ImagenAudioCronómetroBloqueoTrjt. MemoriaAjuste MENU EXIT NavegarSELECT Pulse para seleccionar Apagado. Pulse para acceder a la pantalla de ajuste Apagado. SELECT CronómetroApagadoTimer 1 Pulse para seleccionar la hora de apagado (minutos). SELECT ApagadoApagado

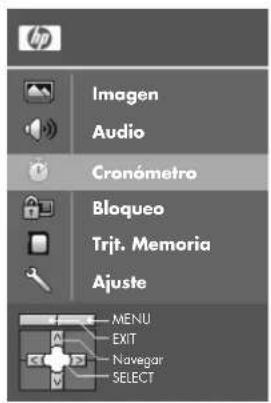

mb5pohtvP.book Page 42 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 43 Ajuste del cronómetro El reloj debe estar puesto en hora antes de efectuar los ajustes de hora encendido u hora de apagado. Canal

Día Elementos de día seleccionables: DOM, LUN, MAR, MIE, JUE, VIE, SAB, LUN-VIE, SAB-DOM, DIARIO, C/U DOM, C/U LUN, C/U MAR, C/U MIE, C/U JUE, C/U VIE, C/U SAB. Pulse para seleccionar Cronómetro 1– Cronómetro 5. Pulse para acceder a la pantalla de ajuste del Cronómetro. SELECTCronómetroApagadoCronómetro 1Cronómetro 2Cronómetro 3 Pulse para seleccionar CNL. Pulse para ajustar CNL. SELECT310 - 1C/U MIE10:00 AM11:00 AM Cronómetro 1 CNL Día EncenderApagarFijar Pulse para seleccionar Día. Pulse para seleccionar el día correspondiente. SELECT310 - 1C/U MIE10:00 AM11:00 AM Cronómetro 1 CNL Día EncenderApagarFijar mb5pohtvP.book Page 43 Wednesday, July 6, 2005 10:30 AM44 Guía del usuario del televisor de alta definición de plasma HP Pavilion Encender/Apagar Realice las operaciones siguientes tanto para Encender como Apagar. Fijar Para volver a la pantalla anterior Presione para volver. Pulse para seleccionar Encender o Apagar. Pulse para seleccionar la hora (AM o PM) y los minutos de Encender/Apagar. SELECT310 - 1C/U MIE10:00 AM11:00 AM Cronómetro 1 CNL Día EncenderApagarFijar Pulse para seleccionar Fijar. Pulse para seleccionar Sí o No. SELECT310 - 1C/U MIE10:00 AM11:00 AM Cronómetro 1 CNL Día EncenderApagarFijar

El televisor se apaga automáticamente al cabo de 90 minutos cuando se enciende mediante el cronómetro. Esta operación se cancela si se selecciona Apagar o se pulsa una tecla.

Cuando se interrumpe la alimentación del televisor debido a un corte de suministro u otro problema similar, la hora de apagado se desactivará y el televisor permanecerá en modo de espera incluso después de que se restablezca la alimentación. RETURN mb5pohtvP.book Page 44 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 45 Ajuste Pulse el botón Menu (menú) para ver el menú principal. Canales Idioma Pulse para seleccionar Ajuste. Pulse para acceder al submenú. SELECT Fav. AjusteCanales IdiomaRelojPrograma canalTítulos de ent. AjusteOtros ajustesAcerca deRestaurarImagenAudioCronómetroBloqueoTrjt. MemoriaAjuste MENU EXIT NavegarSELECT Pulse para seleccionar Canales. Pulse para seleccionar Fav o Todos. SELECTFav. AjusteCanales IdiomaRelojPrograma canalTítulos de ent.

Pulse para seleccionar el Idioma. Pulse para ver la pantalla Idioma. SELECT Fav. AjusteCanales IdiomaRelojPrograma canalTítulos de ent.

“Auto” y “Medidor de señal” no se pueden seleccionar mientras esté insertada la CableCARD. Pulse para seleccionar el Reloj. Pulse para ver la pantalla Reloj. SELECTFav. Ajuste Canales Idioma Reloj Programa canal Títulos de ent.

Pulse para seleccionar Programa canal. Pulse para acceder al menú Programa canal. SELECT Fav. Ajuste Canales Idioma Reloj Programa canal Títulos de ent.

Pulse para seleccionar los submenús. Pulse para acceder al submenú. SELECTPrograma canel Auto ManualMeridor de señal mb5pohtvP.book Page 46 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 47 Programa auto Busca automáticamente todos los canales disponibles. “Programa auto” no se encuentra disponible mientras esté insertada la CableCARD.

Para que un canal localizado mediante el escaneo automático esté disponible, en el modo de programación manual mueva el cursor a Aceptar y pulse Select (seleccionar). Pulse para seleccionar Ent. ANT. Pulse para seleccionar Cable o Antena. SELECT Programa auto Ent. ANT Modo Iniciar escaneo CableTodos Pulse para seleccionar Modo. Pulse para seleccionar Todos o Análogos. Total: Analógicos y digitales Análogos: Sólo analógicos SELECT Programa auto Ent. ANT Modo Iniciar escaneo CableTodos Pulse para seleccionar Iniciar escaneo. Pulse para comenzar. Después de completar Programa auto (programación automática) la unidad vuelve al modo de programación manual. SELECT Programa auto Ent. ANT Modo Iniciar escaneo CableTodosEscaneando canales análogosProgreso mb5pohtvP.book Page 47 Wednesday, July 6, 2005 10:30 AM48 Guía del usuario del televisor de alta definición de plasma HP Pavilion Programación manual Para agregar o eliminar manualmente canales de la lista de canales: Editar programas

Pulse para mover el cursor a Aceptar.

Pulse para seleccionar Manual. Pulse para acceder a la pantalla de programación manual. SELECT Programa canal Auto Manual Medidor de señal Pulse para seleccionar Editar. Pulse para acceder al modo de edición. SELECTEditar CNL

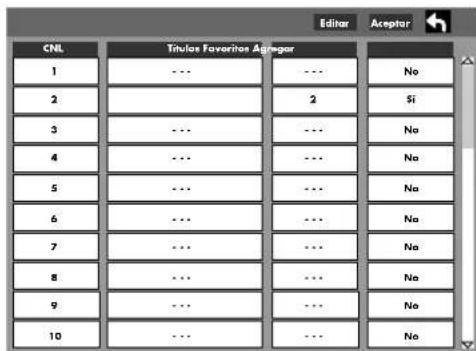

Títulos Favoritos AgregarAceptar Pulse para seleccionar la línea de canales predeterminados que desea. Pulse para seleccionar el área de edición: Títulos, Favoritos, Agregar. Pulse para acceder a la pantalla predeterminada. Consulte los datos de ajuste en la página siguiente. SELECT Pulse para introducir su programa. RETURN SELECT mb5pohtvP.book Page 48 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 49 Editar (Título)

Pulse para seleccionar Predeterminado. Pulse para seleccionar Emisora. SELECTAceptar Título manual

Seleccionar títulos Predeterminado Pulse para seleccionar Título manual. Pulse para ver la pantalla de entrada de Títulos. SELECT Pulse para desplazar el cursor a Títulos. Pulse para acceder al campo de entrada. SELECT Pulse para seleccionar el carácter a introducir/cambiar. Pulse para desplazarse al carácter siguiente. Puede repetir esta acción para un máximo de 7 caracteres. Pulse para introducir su selección. SELECT Pulse para mover el cursor a Aceptar. Pulse para introducir el Título. SELECT mb5pohtvP.book Page 49 Wednesday, July 6, 2005 10:30 AM50 Guía del usuario del televisor de alta definición de plasma HP Pavilion Editar (Favoritos)

Pulse el botón de flecha arriba para resaltar Aceptar.

Editar (Agregar) Para registrar/eliminar canales en Programa canal: Medidor de señal (Sólo para canales digitales) Muestra la fuerza de la señal del canal digital ATSC en la antena. “Medidor de señal” no se encuentra disponible mientras esté insertada la CableCARD.

Pulse para seleccionar Favoritos. Pulse para seleccionar el número de Favoritos. Pulse para introducir los Favoritos y volver a la pantalla Editar. SELECTAceptar FavoritosFavoritosSELECT Pulse para seleccionar Sí o No. SELECT Pulse para seleccionar Medidor de señal. Pulse para mostrar el Medidor de señal. SELECT Programa canal Auto Manual Medidor de señal mb5pohtvP.book Page 50 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 51

Títulos de entrada Para etiquetar las conexiones de entrada de vídeo para su visualización en pantalla.

Etiquetas de entrada seleccionables: BRINCAR, VCR, DVD, Cable, DBS, PVR, Game, Aux. Pulse para seleccionar el canal deseado. Pulse para sintonizar el canal deseado. SELECTMedidor de señal CNL Nivel de señalActualNivel máximo 85 % 85 %

El medidor de señal funciona solamente para la entrada de señales digitales con la antena. Pulse para seleccionar Títulos de ent.. Pulse para acceder al campo del submenú. SELECT Fav. AjusteCanales IdiomaRelojPrograma canalTítulos de entradas

Pulse para seleccionar la entrada de vídeo. Pulse para seleccionar el título de entrada. Para saltarse una entrada, seleccione Saltar. La entrada se omitirá cuando pulse el botón Source (fuente) del mando a distancia o el televisor. SELECTBRINCARBRINCAR DVD AUX BRINCARTítulos de ent.Comp. 1BRINCARTítulos de ent. Comp. 2 HDMI Video 1Video 2BRINCARVideo 3 mb5pohtvP.book Page 51 Wednesday, July 6, 2005 10:30 AM52 Guía del usuario del televisor de alta definición de plasma HP Pavilion CC (subtitulado) El televisor incluye un decodificador integrado que puede proporcionar una representación visual o subtitulado del audio. El programa visualizado debe disponer de subtitulado de acceso opcional (Closed Captioning – CC) para que el televisor pueda mostrarlos. Modo CC Pulse para seleccionar Modo. Pulse para seleccionar el ajuste. No: Modo recomendado cuando no se utilizan subtítulos. Sí: Para visualizar los subtítulos. SELECT

Modo AnálogoDigitalAj. digitales Inicializar CC

Los subtítulos no se visualizan cuando se utiliza la conexión HDMI y entradas de PC.

■ Para controlar el subtitulado de un dispositivo de entretenimiento doméstico analógico conectado, use los controles de subtitulado activado/desactivado de ese dispositivo. ■ El ajuste del modo CC del televisor no afectará a la entrada analógica. ■ Si un programa digital se emite en formato analógico, los datos de CC también se emitirán en formato analógico. ■ Si se utiliza para la entrada un equipo digital conectado, CC debe ajustarse a Sí bien en el equipo conectado o en el televisor. ■ Si CC se ajusta a Sí tanto en el equipo conectado como en el televisor, los subtítulos de ambas unidades se solaparán. mb5pohtvP.book Page 52 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 53 Análogo Selecciona el servicio de subtitulado de la emisión analógica. ■ CC1: Para información relacionada con el vídeo que puede visualizarse (hasta cuatro líneas de texto en la pantalla, donde no estorbe las partes de mayor interés de la imagen). El texto puede ser en cualquier idioma. ■ CC2/CC3/CC4: Otros modos utilizados para información relacionada con el vídeo. ■ T1: Recorta una buena parte de la imagen de la pantalla de televisión y muestra la guía de programas o cualquier otra información que se esté transmitiendo en ese momento. ■ T2/T3/T4: Otros modos de mostrar información y recortar buena parte de la imagen de la pantalla de televisión. Digital El menú CC digital le permite configurar el modo de visualizar el subtitulado digital. ■ Ajustes: Principal, Secundario, Servicio 3, Servicio 4, Servicio 5, Servicio 6. Pulse para seleccionar Análogo. Pulse para seleccionar el ajuste. SELECT

Modo AnálogoDigitalAj. digitalesInicializar CC

CC1 Principal Pulse para seleccionar Digital. Pulse para seleccionar el ajuste. SELECT

Modo AnálogoDigitalAj. digitales Inicializar CC

CC1 Principal mb5pohtvP.book Page 53 Wednesday, July 6, 2005 10:30 AM54 Guía del usuario del televisor de alta definición de plasma HP Pavilion Ajustes digitales Selección del servicio de emisión digital y los formatos de visualización.

Pulse para seleccionar Aj. digitales. Pulse para acceder al menú Aj. digitales. SELECT

Modo AnálogoDigitalAj. digitalesInicializar CC

CC1 Principal Pulse para seleccionar el submenú. Pulse para seleccionar el submenú. ■ Tamaño: Automático, Normal, Pequeño, Grande ■ Letra: Automático, Selección fábrica, Mono-lineal, Prop-lineal, Mono, Prop, Casual, Letra Cursiva, Minúsculas ■ Estilo: Automático, Ninguna, Elevado, Deprimido, Uniforme, Sombra ■ Primer plano: El color de la letra (Automático, Negro, Blanco, Rojo, Verde, Azul, Amarillo, Magenta, Cian) ■ Opacidad frontal: La opacidad de la letra (Automático, Transparente, Translúcido, Sólido, Oscilante) ■ Fondo: El color del cuadro de texto (Automático, Negro, Blanco, Rojo, Verde, Azul, Amarillo, Magenta, Cian) ■ Fondo obscuro: La opacidad del cuadro de texto (Automático, Transparente, Translúcido, Sólido, Oscilante) ■ Contorno: El contorno del texto (si se ha seleccionado en Estilo) (Automático, Negro, Blanco, Rojo, Verde, Azul, Amarillo, Magenta, Cian) SELECTAj. digitalesTamañoLetraEstiloAutomáticoAutomáticoAutomáticoAj. digitalesFrenteOpacidad frontalFondoAutomáticoAutomáticoAutomáticoAj. digitalesFondo obscuroContornoAutomáticoAutomático mb5pohtvP.book Page 54 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 55 Inicializar CC Restaura los ajustes de CC. Otros ajustes (ajuste) Autoencendido Pulse para seleccionar Inicializar CC. Pulse para restaurar los ajustes de CC. SELECT

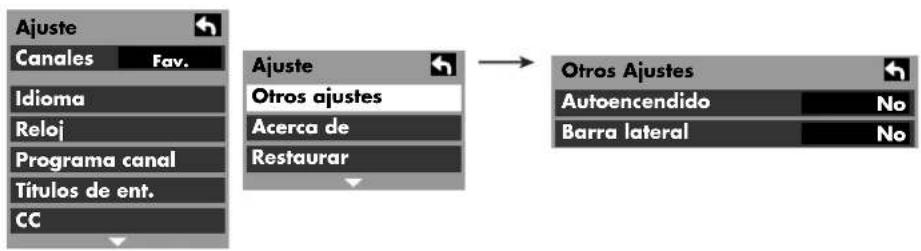

Pulse para seleccionar Autoencendido. Pulse para seleccionar Sí o No. Seleccione Sí para que el televisor se encienda a la vez que se enciende el receptor de cable u otros componentes conectados. SELECT Otros AjustesAutoencendidoBarra lateral

La funciones Cronómetro de apagado y Cronómetro de encendido/apagado no funcionarán si la función “Autoencendido” está activada. mb5pohtvP.book Page 55 Wednesday, July 6, 2005 10:30 AM56 Guía del usuario del televisor de alta definición de plasma HP Pavilion Barra lateral No deje una imagen en modo 4:3 estática durante un período de tiempo prolongado, ya que esto podría hacer que la imagen quedase retenida de forma permanente a uno o a ambos lados del campo de visualización. Para reducir el riesgo de que quede retenida una imagen, cambie el brillo de las barras laterales. Pulse para seleccionar Barra lateral. Pulse para seleccionar Apagado, Bajo, Medio, Alto. SELECT Off Alto Otros AjustesAutoencendidoBarra lateral

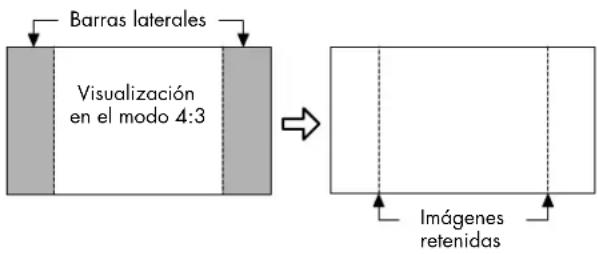

Para reducir la posibilidad de imágenes retenidas, ajuste la barra lateral a Alto.

Es posible que la barra lateral parpadee (negro/blanco alternativamente) dependiendo de la imagen. El uso del modo Cine reduce este parpadeo; consulte “Modo” en la página 35. Barras laterales Imágenes retenidas Visualización en el modo 4:3 mb5pohtvP.book Page 56 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 57 Acerca de Muestra la versión del televisor, la licencia de software y la información de CableCard. CableCard Este menú se utiliza para introducir información cuando se introduce una CableCARD en la ranura de correspondiente de la parte posterior del televisor. No puede accederse al sistema CableCARD si no se introduce una tarjeta CableCARD en la ranura correspondiente. Para utilizar las funciones ofrecidas por su compañía de cable, puede que sea necesario abonarse a los servicios correspondientes. Restaurar

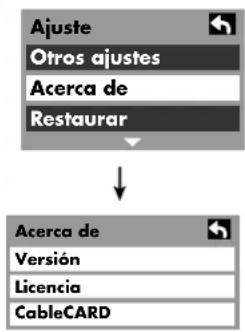

Pulse para seleccionar Acerca de. Pulse para ver la pantalla Acerca de. Pulse para seleccionar Versión, Licencia o CableCard. Pulse para seleccionar Versión, Licencia o CableCard. SELECTAjusteOtros ajustesAcerca deRestaurar Fav. AjusteCanales IdiomaRelojPrograma canalTítulos de ent.

off Acerca deVersiónLicenciaCableCARDSELECT

Consulte a la empresa de cable la disponibilidad de CableCARD. El sistema CableCARD está previsto para recibir servicios digitales de pago (donde estén disponibles) a través del cable. También podrá pedir por adelantado programas de pago por visión. Pulse para seleccionar Restaurar. Pulse para ver la pantalla Contraseña. SELECTAjusteOtros ajustesAcerca deRestaurar Fav. AjusteCanales IdiomaRelojPrograma canalTítulos de ent.

mb5pohtvP.book Page 57 Wednesday, July 6, 2005 10:30 AM58 Guía del usuario del televisor de alta definición de plasma HP Pavilion 2 Introduzca su contraseña pulsando las teclas numéricas del mando a distancia para restaurar los parámetros de Ajuste. Aparece la pantalla de confirmación. 3 Seleccione Sí, y pulse Select (seleccionar). Bloqueo 1 Pulse el botón Menu (menú) para ver el menú principal. 2 Introduzca su contraseña pulsando las teclas numéricas del mando a distancia para restaurar los parámetros de Ajuste. 3 Cree una contraseña de cuatro dígitos para acceder al menú Bloqueo. 4 Introduzca una contraseña de cuatro dígitos. 5 Después de introducir su contraseña por primera vez, la opción Crear contraseña cambia a Ingresar contraseña. Ingresar contraseña.

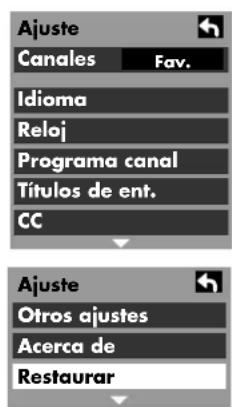

Al ejecutar Restaurar se borran todos los elementos seleccionados en Ajuste, como los ajustes de canales. Use Restaurar con cuidado. Pulse para seleccionar Bloqueo. Pulse para ver la pantalla Ingresar contraseña. SELECTImagenAudioCronómetroBloqueoTrjt. MemoriaAjuste MENU EXIT NavegarSELECT Ingresar contraseña.

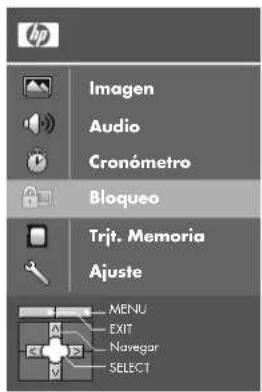

Bloqueo Modo Canal Programa Cambiar código Apagado

LAST Crear contraseña.

mb5pohtvP.book Page 58 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 59 Modo de bloqueo Seleccione Modo para impedir la visualización de videojuegos, cintas de vídeo, canales y modos de vídeo. Canal (bloquear selección de canales) Seleccione hasta siete (1–7) canales para bloquearlos. Estos canales se bloquean independientemente de la clasificación de los programas.

Use un código que sea fácil de recordar y guárdelo en un sitio seguro.

Si olvida su código secreto, deberá solicitar la intervención de un técnico cualificado para que borre el ajuste de bloqueo de su televisor. Pulse para seleccionar Modo. Pulse para seleccionar el ajuste. No: Desactiva las funciones de ajuste de bloqueo. Total: Todos los canales quedan bloqueados independientemente de la clasificación. Juego: Bloquea los canales 3 y 4, y las entradas de vídeo. CNL: Bloquea determinados canales analógicos y digitales. Se requiere la contraseña para ver cualquiera de los canales bloqueados. SELECTBloqueo Modo CanalProgramaCambiar códigoApagado Pulse para seleccionar Canal. Pulse para ver la pantalla Bloquear canal. SELECTBloqueo Modo CanalProgramaCambiar códigoApagado mb5pohtvP.book Page 59 Wednesday, July 6, 2005 10:30 AM60 Guía del usuario del televisor de alta definición de plasma HP Pavilion

Bloqueo de un programa Esta televisión incorpora una tecnología V-Chip para bloquear la visualización de películas y programas de televisión de acuerdo con la clasificación. Existen cuatro categorías de consulta en cuanto a contenidos: MPAA (Motion Picture Association of America), U.S. TV Program, Clasificaciones en lengua inglesa canadiense y lengua francesa canadiense. Estas categorías se utilizan como directrices para el bloqueo de programas. El modo predeterminado para la categoría de bloqueo es el de bloqueo desactivado.

Pulse para seleccionar CNL 1–CNL 7. Pulse para seleccionar el canal que desee bloquear. SELECTBloquear canal CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7

Pulse para seleccionar Programa. Pulse para acceder al menú Programa. SELECT Bloqueo Modo Canal Programa Cambiar código CNL Pulse para seleccionar MPAA, U.S.TV, C.E.L.R., o C.F.L.R. Pulse para introducir el programa de bloqueo. MPAA: Para la clasificación de películas de EE.UU. U.S.TV: Para la clasificación de programas de televisión de EE.UU. C.E.L.R.: Para la clasificación de programas en lengua inglesa canadiense C.F.L.R.: Para la clasificación de programas en lengua francesa canadiense SELECT

Tabla de clasificación de películas de EE.UU. Tabla de clasificación de programas de televisión de EE.UU. Las directrices de control paterno de la televisión tienen siete niveles de clasificaciones basados en la edad que se pueden seleccionar. Los siete niveles están divididos en dos grupos basados en la edad: Clasificación basada en la edad juvenil y clasificación orientativa basada en la edad. Algunas de las clasificaciones basadas en la edad también pueden incluir clasificaciones basadas en el contenido, indicadas como D (diálogo), L (lenguaje), S (sexo), y V (violencia). La tabla siguiente muestra la selección de clasificaciones basadas en la edad. Pulse para resaltar el nivel de clasificación deseado. Pulse para seleccionar Salida a monitor. Pulse para seleccionar Sí o No. Salida a monitor: “Sí” activa la salida al terminal del monitor de los programas bloqueados. “No” desactiva la salida al terminal del monitor de los programas bloqueados. SELECTSELECT

La clasificación “No” es independiente de otras clasificaciones.

Cuando se bloquea un nivel de clasificación basado en una edad determinada, la clasificación “No” y cualquier otra clasificación más restrictiva se bloquean. NR Programas sin clasificar y no aplicables. La película no ha sido clasificada o la clasificación no es aplicable. G Público en general. Apto para todas las edades. PG Se recomienda el control paterno. Algún material puede no ser adecuado para los niños. PG-13 Se recomienda encarecidamente precaución a los padres. Algún material puede no ser adecuado para niños menores de 13 años. R Restringido. Los menores de 17 años deben ir acompañados de los padres o de un adulto. NC-17 No autorizado a jóvenes de 17 años o menos. X Sólo adultos. mb5pohtvP.book Page 61 Wednesday, July 6, 2005 10:30 AM62 Guía del usuario del televisor de alta definición de plasma HP Pavilion

FV: Violencia fantástica o en dibujos animados V: Violencia S: Sexo L: Lenguaje ofensivo D: Diálogo con contenido sexual Grupo basado en la edad Clasific- ación basada en la edad Posibles selecciones de contenidos Descripción

(No clasificado) TV-NR ■ Visible ■ Bloqueado No clasificado. Véase PRECAUCIÓN en “Tabla de clasificación de programas en lengua francesa canadiense” en la página 63. Juventud TV-Y ■ Visible ■ Bloqueado Apto para todos los niños Los temas y elementos de este programa están específicamente diseñados para un público muy joven, incluidos los niños de 2 a 6 años. TV-Y7 ■ FV Bloqueado ■ Visible ■ Bloqueado Dirigido a niños mayores. Los temas y elementos de este programa tal vez incluyan cierta violencia física o cómica de orden moderado, o puede asustar a niños menores de 7 años. Orientación TV-G ■ Visible ■ Bloqueado Público en general. Contiene muy poca o ninguna violencia, no se usa un lenguaje fuerte y los diálogos o situaciones de índole sexual son escasos o inexistentes. TV-PG ■ D, L, S, V (todo seleccionado) ■ Cualquier combinación de

L, S, V Se recomienda el control paterno. El programa puede contener un lenguaje soez infrecuente, violencia limitada y algunos diálogos y situaciones de índole sexual insinuantes. TV-14 ■ D, L, S, V (todo seleccionado) ■ Cualquier combinación de D,

S, V Se recomienda encarecidamente precaución a los padres. Este programa puede contener temas sofisticados, contenido sexual, lenguaje fuerte y una violencia más intensa. TV-MA ■ L, S, V (todo seleccionado) ■ Cualquier combinación de L, S, V Sólo para público adulto. Este programa puede contener temas adultos, lenguaje blasfemo, violencia gráfica y contenido sexual explícito. mb5pohtvP.book Page 62 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 63 Tabla de clasificación de programas en lengua inglesa canadiense Tabla de clasificación de programas en lengua francesa canadiense E La programación exenta incluye: Programas de noticias, deportes, documentales y otros programas informativos, de entrevistas, vídeos musicales y variedades. C Programación prevista para niños menores de 8 años. Sin lenguaje ofensivo, desnudos ni contenido sexual. C8+ Programación considerada generalmente aceptable para niños de 8 años y mayores. Si blasfemias, desnudos o contenido sexual. G Programación general, apta para todos los públicos. PG Se recomienda el control paterno. Algún material puede no ser adecuado para los niños. 14+ La programación incluye temas o contenidos que pueden no ser apropiados para menores de 14 años. Se recomienda encarecidamente precaución a los padres para que ejerzan su discreción a la hora de permitir que sea vista por pre-adolescentes y adolescentes muy jóvenes. 18+ Mayores de 18 años. Programación restringida a los adultos. Contiene violencia constante o escenas de violencia extrema. E Programación exenta. G Programación prevista para un público de todas las edades. No contiene violencia o el contenido violento es mínimo o es descrito de forma apropiada. 8 ans+ En general, para mayores de 8 años, no recomendado para niños más pequeños. Programación prevista para un público amplio pero contiene violencia moderada u ocasional. Se recomienda la supervisión adulta. 13 ans+ La programación puede no resultar adecuada para menores de 13 años. Contiene algunas escenas violentas o bien una o más escenas suficientemente violentas como para afectarles. Se recomienda encarecidamente la supervisión adulta. 16 ans+ La programación puede no resultar adecuada para menores de 16 años. Contiene frecuentes escenas de violencia o una intensa violencia. 18 ans+ Programación restringida a los adultos. Contiene violencia constante o escenas de violencia extrema. mb5pohtvP.book Page 63 Wednesday, July 6, 2005 10:30 AM64 Guía del usuario del televisor de alta definición de plasma HP Pavilion Mensajes de bloqueo En la pantalla se muestran distintos mensajes de bloqueo dependiendo del tipo de bloqueo que haya seleccionado en el menú Bloqueo.

PRECAUCIÓN: El sistema V-Chip que se utiliza en este televisor puede bloquear programas NR (no clasificado, no aplicable y ninguno) según la Sección 15.120 (e) (2) de las normas de la FCC. Si se selecciona la opción de bloqueo de programas NR se pueden producir resultados imprevistos y confusos y es posible que usted no reciba los boletines de emergencia o cualquiera de los tipos de programación indicados a continuación: ■ Boletines de emergencia (como mensajes EAS, avisos meteorológicos y otros) ■ Programación originada localmente: noticias, política, avisos de servicio público, religiosos, deportes y meteorológicos

La introducción de la contraseña anula la condición de bloqueo. Sin embargo, se conserva la selección de clasificaciones. Mensaje Causa posible Juego bloqueado Se pulsó el botón Source (fuente) estando seleccionado el bloqueo de juegos. Canal bloqueado Se sintonizó el canal designado estando seleccionado el bloqueo de canales. Se sintonizaron CNL 3 o CNL 4 estando seleccionado el bloqueo de juegos. Todo bloqueado Se ha seleccionado Bloqueo total. Programa bloqueado Se ha recibido un programa que supera el nivel de clasificación de bloqueo de programas. mb5pohtvP.book Page 64 Wednesday, July 6, 2005 10:30 AMUso de los menús Uso de los menús 65 Cambiar código Pulse para seleccionar Cambiar código. Pulse para acceder a la pantalla Ingresar contraseña. SELECT Bloqueo Modo Canal Programa Cambiar código CNL Ingresar nueva contraseña

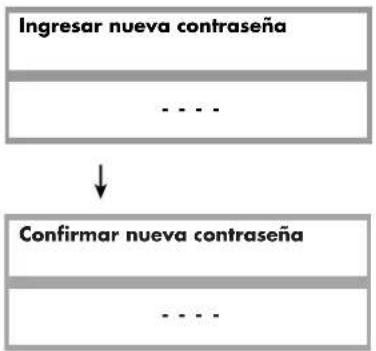

Confirmar nueva contraseña

mb5pohtvP.book Page 65 Wednesday, July 6, 2005 10:30 AM66 Guía del usuario del televisor de alta definición de plasma HP Pavilion Uso del Visualizador de Fotos Los datos de imagen fija (como los archivos JPEG) obtenidos con una cámara digital o una videocámara digital se pueden reproducir utilizando una tarjeta SD o tarjeta PC. Formatos de imagen que se pueden visualizar: Baseline JPEG 160 x 120 – 2560 x 1920 píxeles (submuestreo 4:4:4, 4:2:2, o 4:2:0). Número de carpetas que se pueden visualizar: Hasta 100 Inserción y extracción de una tarjeta 1 Pulse el botón Menu (menú) para ver el menú principal. Pulse para seleccionar Trjt. Memoria. Pulse para abrir el visualizador de fotos. SELECTImagenAudioCronómetroBloqueoTrjt. MemoriaAjuste MENU EXIT NavegarSELECT mb5pohtvP.book Page 66 Wednesday, July 6, 2005 10:30 AMUso del Visualizador de Fotos Uso del Visualizador de Fotos 67

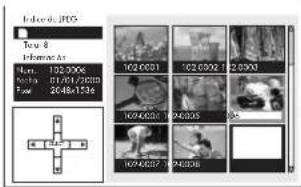

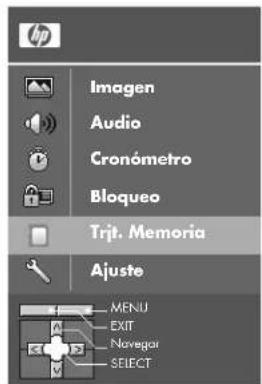

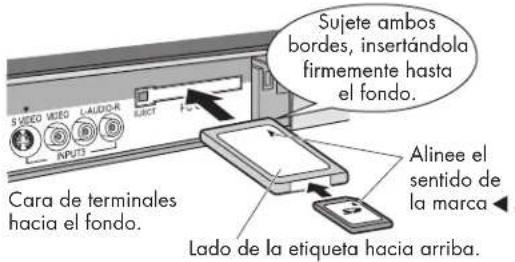

Ranura de tarjeta SD Inserción de la tarjeta: Extracción de la tarjeta: Ranura de tarjeta PC Apague el televisor antes de insertar o extraer una tarjeta PC. Inserción de la tarjeta Extracción de la tarjeta 1 Pulse el botón de expulsión para que salga el botón. 2 Pulse el botón de expulsión de nuevo para expulsar la tarjeta. Si no sale el botón de expulsión Vuelva a introducir la tarjeta PC y luego vuelva a pulsar el botón de expulsión. Pulse para seleccionar Tarjeta SD o Tarjeta PC. Pulse para entrar en el visualizador de fotos. SELECTTarjeta SDTarjeta PCIndice de JPEGInformaciónTotal 8Num. 102-0006Fecha 01/01/2000Pixel 2048x1536102-0002 102-0003102-0004 102-0005 102-0006102-0007 102-0008102-0001SELECT Lado de la tarjeta hacia arriba.Insértela hasta que haga un ruido seco.Empuje el centro de la tarjeta.Sujete ambos bordes, insertándola firmemente hasta el fondo.Cara de terminales hacia el fondo.Lado de la etiqueta hacia arriba.Alinee el sentido de la marca .

Si se utiliza un adaptador de tarjeta PC, extráigalo junto con la tarjeta.

ADVERTENCIA: Como cualquier otro objeto pequeño, los niños pequeños podrían tragarse las tarjetas SD. No deje que los niños manejen las tarjetas SD. mb5pohtvP.book Page 67 Wednesday, July 6, 2005 10:30 AM68 Guía del usuario del televisor de alta definición de plasma HP Pavilion Tipos y tamaños de tarjetas compatibles Ranura de tarjeta SD■ Tarjeta SD (1 GB) ■ Tarjeta miniSD* (128MB)*La tarjeta miniSD requiere el adaptador correspondiente.Ranura de tarjeta PC■ Tarjeta SD (1 GB)■ Tarjeta miniSD (128 MB)■ CompactFlash (1 GB)■ SmartMedia (128 MB) ■ Memory Stick (128 MB)■ Tarjeta xD Picture (128 MB) ■ Flash ATA (128 MB)■ Memory Stick Pro (1 GB)Las tarjetas requieren un adaptador estándar de tarjeta PC. (Algunos adaptadores de tarjeta PC no son compatibles.) Protección de los datos de las tarjetas ■ No retire la tarjeta mientras la unidad esté accediendo a la información. Esto podría deteriorar las imágenes, dañar la tarjeta de memoria o la propia unidad.■ Antes de insertar o retirar la tarjeta PC, asegúrese de que el televisor esté apagado. De lo contrario, se podría dañar la unidad.■ No toque los terminales de la parte posterior de la tarjeta SD/tarjeta PC.■ Inserte siempre la tarjeta en el sentido correcto. Si no lo hace podría dañarse la tarjeta y esta unidad.■ No someta la tarjeta a una presión excesiva o golpes fuertes.■ Las interferencias eléctricas, las descargas electrostáticas y las anomalías en el funcionamiento de la unidad o tarjeta podrían causar la pérdida de datos o daños en la tarjeta.■ Como protección contra el deterioro o pérdida de los datos, o anomalías en el funcionamiento de dispositivos, deberán hacerse periódicamente copias de seguridad de los datos guardados. PRECAUCIÓN: Inserte siempre la tarjeta en el sentido correcto. Si no lo hace podría dañarse la tarjeta y esta unidad.La tarjeta SD es un dispositivo de precisión. No someta la tarjeta a una presión excesiva o a golpes fuertes. ■ Esta función no es compatible con tarjetas del tipo de disco duro (disco duro de tipo Micro Drive, Mobile, etc.).■ Las tarjetas de memoria no se suministran con este televisor.■ Cuando están insertadas en la ranura tanto una tarjeta SD como una tarjeta PC, la tarjeta SD tiene prioridad. Protección contra la retención de imágenes: Si se muestran los datos de una imagen estática durante varios minutos, la función de prevención de retenciones de imágenes se activa automáticamente y la imagen desaparece. Cambie de imagen o cambie la fuente de entrada para ver una imagen. mb5pohtvP.book Page 68 Wednesday, July 6, 2005 10:30 AMUso del Visualizador de Fotos Uso del Visualizador de Fotos 69 Imagen miniatura JPEG Aparece automáticamente la pantalla mostrada a continuación cuando se introduce la tarjeta. Si aparece “¿Tarjeta de memoria presente?” compruebe si hay insertada una tarjeta. Si no lo está, apague la unidad, inserte correctamente una tarjeta y luego vuelva a encender la unidad. Ahora, ponga la unidad en el modo de Visualizador de Fotos. Mensajes de advertencia de tarjeta Si hay un problema con la tarjeta o los datos de la tarjeta, aparecerán los mensajes siguientes. Manejo en el área de índice

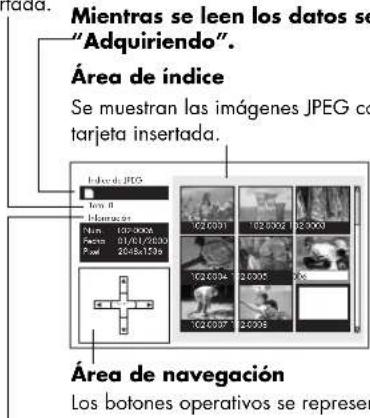

Dependiendo del tipo de JPEG, puede que el contenido de la información no se indique correctamente. Indice de JPEGInformaciónTotal 8Num. 102-0006Fecha 01/01/2000Pixel 2048x1536102-0002 102-0003102-0004 102-0005 102-0006102-0007 102-0008102-0001SELECT Área de índiceSe muestran las imágenes JPEG contenidas en la tarjeta insertada.Mientras se leen los datos se indica “Adquiriendo”.Se indica el número total de imágenes JPEG en la tarjeta insertada.Área de navegaciónLos botones operativos se representan gráficamente.Se presenta información acerca de la imagen seleccionada. Num.: Se indica el número de la imagen o el nombre del archivo. Fecha: Se indica la fecha de la grabación.Pixel: Se indica la resolución de la pantalla. ■ Sólo se pueden visualizar los archivos JPEG. ■ Se pueden visualizar hasta un máximo de 9.999 archivos JPEG. ■ Si las imágenes tienen números duplicados no se visualizará ninguna imagen. ■ Dependiendo del tipo de JPEG, puede que no se visualice correctamente la imagen. Mensaje Descripción ¿Tarjeta de memoria presente? Puede que no esté insertada una tarjeta o que el formato de ésta no sea compatible. (Utilice tarjetas SD formateadas en una cámara digital.) No existe archivo Puede que la tarjeta no contenga datos de imagen o que todas las imágenes de la tarjeta sean incompatibles. Pulse para seleccionar un icono. Pulse para visualizar la presentación preliminar de un archivo a tamaño completo. SELECT mb5pohtvP.book Page 69 Wednesday, July 6, 2005 10:30 AM70 Guía del usuario del televisor de alta definición de plasma HP Pavilion Modo de reproducción individual Visualización de navegación Al pulsar Recall (restablecer) en el modo de reproducción individual se visualiza o desaparece la pantalla del área de navegación. Cambio de imagen: Giro de una imagen Ajuste de imagen Cuando se pulsa Menu (menú) se visualiza el menú de ajuste de imagen. Al pulsar Return (volver) se sale del menú de imagen.

Los nombres de los archivos no se visualizarán correctamente si: ■ Se componen de más de 8 caracteres.■ Se utilizan espacios y símbolos especiales. Tenga cuidado cuando cambie los nombres de los archivos. Pulse para mover el cursor al archivo deseado en el área de índice. Pulse para visualizar el archivo a pantalla completa. SELECTIndice de JPEGInformaciónTotal 8Num. 102-0006Fecha 01/01/2000Pixel 2048x1536102-0002 102-0003102-0004 102-0005 102-0006102-0007 102-0008102-0001SELECT Área de navegación SELECT Pulse para cambiar la imagen visualizada. Pulse : Se visualiza la imagen anterior. Pulse : Se visualiza la imagen siguiente. Pulse para girar la imagen 90° de una vez. Pulse : Cada vez que se pulsa, la imagen gira 90° a la derecha. Pulse : Cada vez que se pulsa, la imagen gira 90° a la izquierda.

Los ajustes de giro no se escriben en el archivo y se cancelan cuando se sale de Visualizador de Fotos. SELECTSELECT

+10 Imagen 1/2 Predeterminado Modo Contraste Brillo Color Tinte Nitidez Ajuste de imagen mb5pohtvP.book Page 70 Wednesday, July 6, 2005 10:30 AMUso del Visualizador de Fotos Uso del Visualizador de Fotos 71 Salida del modo de reproducción individual Al pulsar Return (volver) durante el modo de reproducción individual se sale de este modo. Pulse cuando se visualiza el modo de reproducción individual para volver al modo de imagen miniatura JPEG. Modo de presentación de diapositivas

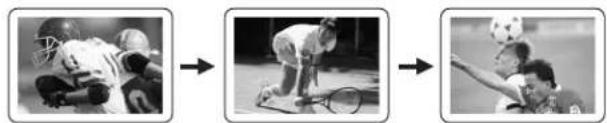

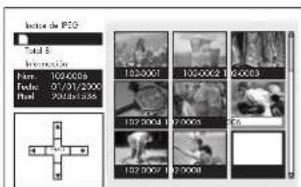

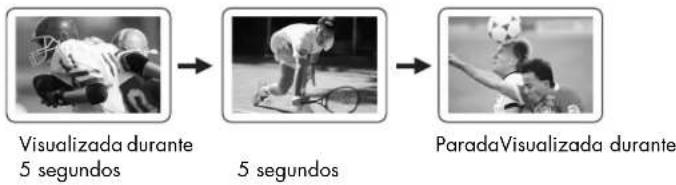

Pulse para comenzar la presentación de diapositivas. Ejemplo: Si el modo se pone en Diapositiva, Tiempo desp. se ajustará a 5 segundos y Repetir a No. 4 Pulse Select (seleccionar) durante una presentación de diapositivas para pararla. Se visualiza el submenú. Visualización de navegación Al pulsar Recall (restablecer) durante el modo de presentación de diapositivas se puede visualizar o quitar el área de navegación. Pulse durante la reproducción individual. Pulse para seleccionar cada elemento. Pulse para establecer cada elemento. RETURN SELECTSELECTIndividual

Ajuste individual Modo Tiempo desp.Repetición Menú de ajuste de imagen individual Ajuste Descripción Modo Establezca Individual/ Diapositiva para ver imágenes individuales o realizar una presentación de diapositivas. Tiempo desp. Puede ajustar los segundos durante los que se va a visualizar cada imagen en el modo de presentación de diapositivas. Repetir Elija Sí quiere o No la función de repetición de presentación de diapositivas. RETURN Visualizada durante 5 segundosParadaVisualizada durante 5 segundos Área de navegación SELECT mb5pohtvP.book Page 71 Wednesday, July 6, 2005 10:30 AM72 Guía del usuario del televisor de alta definición de plasma HP Pavilion Salida del modo de presentación de diapositivas Al pulsar Return (volver) durante el modo de presentación de diapositivas se sale de este modo. Pulse en el modo de presentación de diapositivas para volver al menú de tarjeta. Carpetas y archivos Las cámaras digitales que cumplen con las especificaciones DCF utilizan carpetas con una estructura específica. El diagrama siguiente muestra un ejemplo de la estructura de una carpeta. Ejemplo: La jerarquía de los archivos de la tarjeta se visualiza en el PC como se muestra más abajo. Carpeta DCIM La cámara digital crea esta carpeta automáticamente. Carpeta 100_HPXX Los nombres de las carpetas consisten en un número de carpeta de 3 dígitos que va seguido de cinco caracteres arbitrarios. Las imágenes de las cámaras digitales se guardan en estas carpetas. Los archivos JPEG de la carpeta 100_HPXX se visualizan cuando se inserta una tarjeta que está estructurada como se muestra. P1000001.JPG: Archivo DCF Los nombres de los archivos constan de cuatro caracteres arbitrarios seguidos de un número de archivo de 4 dígitos. Los archivos DCF son archivos de imágenes (normalmente archivos JPEG) que han sido tomadas con una cámara digital. RETURN ROOT DCIM P1000001.jpgP1000002.jpgP1000003.jpgP1000004.jpgP1010001.jpgP1010002.jpgP1010003.jpgP1010004.jpg100_HPXX101_HPXX

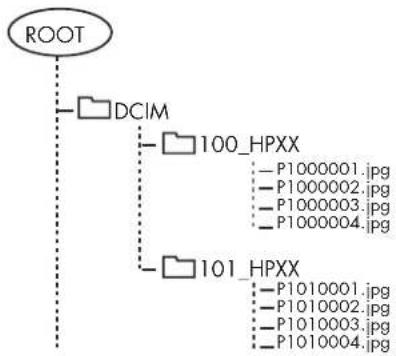

El nombre de la carpeta podrá cambiar según la cámara digital que se utilice.

Cuando se crea un directorio o un archivo sólo se utilizan los caracteres A-Z, a-z, 0-9 y _. Los caracteres de dos bytes u otros caracteres especiales no pueden utilizarse. mb5pohtvP.book Page 72 Wednesday, July 6, 2005 10:30 AMManejo de equipos periféricosManejo de equipos periféricos 73 Manejo de equipos periféricos Programación del código del mando a distancia El mando a distancia HP es programable. Puede programar el mando a distancia para manejar otros dispositivos de entretenimiento doméstico como su VCR, reproductor de DVD, receptor de audio, o receptor digital. Al final de este capítulo se indican los códigos de los fabricantes de las marcas compatibles. Si la marca de su dispositivo no está incluida en la lista, consulte “Búsqueda del código de dispositivo” en la página 73. Programación del código de dispositivo Los pasos siguientes describen el modo de programar un botón de dispositivo si la marca no está incluida en la lista. 1 Encienda el televisor. Encienda el dispositivo que desee programar. 2 Mantenga pulsado un botón de dispositivo del mando a distancia durante 5 segundos hasta que el botón de dispositivo parpadee y, a continuación, suelte el botón. El botón del dispositivo parpadea una vez más y permanece encendido. 3 Localice la marca de su dispositivo y los códigos de los fabricantes (consulte el listado siguiente). 4 Introduzca el primer código de cuatro dígitos. Si el código es aceptado, el botón de dispositivo parpadea dos veces. Si el código no es aceptado, el botón de dispositivo parpadea tres veces. 5 Apunte el mando a distancia al dispositivo y pulse el botón de encendido una vez. El dispositivo debería apagarse. Si no responde, repita los pasos 2 a 4, probando cada código de su marca hasta que encuentre uno que funcione. Si sigue sin funcionar, intente buscar el código, consulte “Búsqueda del código de dispositivo” en la página 73. 6 Repita los pasos 1 a 5 para cada dispositivo que desee controlar con el mando a distancia. Búsqueda del código de dispositivo Si el dispositivo no responde al mando a distancia después de probar todos los códigos de la lista para su marca, o si su marca no está presente, intente buscar el código. Lea íntegramente los pasos 2 a 4 antes de continuar. Resalte o escriba los códigos y el dispositivo que desee programar antes de ejecutar el paso 2. Si el botón de dispositivo no ha parpadeado dos veces, repita los pasos 2 a 4, introduciendo bien el mismo código o el código siguiente, si dispone de él. Si el dispositivo no tiene un botón de encendido, pulse Play (reproducir). mb5pohtvP.book Page 73 Wednesday, July 6, 2005 10:30 AM74 Guía del usuario del televisor de alta definición de plasma HP Pavilion 1 Encienda el dispositivo de entretenimiento doméstico. 2 Mantenga pulsado un botón de dispositivo del mando a distancia durante 5 segundos hasta que el botón de dispositivo parpadee y, a continuación, suelte el botón. El botón del dispositivo parpadea una vez más y permanece encendido. 3 Introduzca 1, 1, 1, 1, y el botón del dispositivo parpadeará una vez y luego permanecerá encendido. 4 Pulse y suelte el botón de encendido del mando a distancia una vez. Espere hasta que el botón del dispositivo deje de parpadear. Siga pulsando y soltando el botón de encendido, esperando cada vez a que el botón del dispositivo deje de parpadear, hasta que el dispositivo de entretenimiento doméstico se apague. 5 Cuando el dispositivo de entretenimiento doméstico se apague, pulse el botón Select (seleccionar) del mando a distancia para guardar el código. Códigos de fabricantes Las tablas siguientes incluyen los códigos correspondientes a los fabricantes de estos dispositivos de entretenimiento doméstico: ■ DVD/VCR combinados ■ Receptor de cine en casa ■ VCR ■ DVD ■ Receptor de cable ■ Receptor de satélite ■ Receptor/grabador de satélite ■ Amplificador ■ Reproductor de cinta de audio ■ Sistema de audio ■ Fonógrafo ■ Receptor/sintonizador ■ PVR Códigos de fabricantes de DVD/VCR combinados Códigos de fabricantes de receptores de cine en casa

Sanyo 0044 mb5pohtvP.book Page 80 Wednesday, July 6, 2005 10:30 AMManejo de equipos periféricos Manejo de equipos periféricos 81 Códigos de fabricantes de audio diversos Códigos de fabricantes de fonógrafos Códigos de fabricantes de receptores/sintonizadores Tipo Marca Código Tipo Marca Código Cinta de audio digital Sony 0043 Receptor/amplificador Yamaha 0001 Sintonizador Philips 0022 TV/VCR/sintonizador combinados Panasonic 0012 Marca Código Marca Código Kenwood 0048 Sony 0043 Pioneer 0041 Yamaha 0053 Marca Código Marca Código Marca Código Aiwa 0017, 0036,

Kenwood 0005, 0028, 0048, 0056 Quasar 0050 mb5pohtvP.book Page 81 Wednesday, July 6, 2005 10:30 AM82 Guía del usuario del televisor de alta definición de plasma HP Pavilion Códigos de fabricantes de PVR Tabla de teclas operativas de modo Esta tabla define qué teclas están operativas después de la programación (si es necesario), en el modo seleccionado del mando a distancia: DTV, CABLE, VCR, DVD, etc. Marca Código Marca Código Philips 0001, 0004 TiVo 0002 Sony 0000, 0005 Zenith 0003 Nombre de tecla Modo DTV Modo de cable Encendido Encendido Navegación arriba/abajo Canal de cable arriba/abajo OK (Aceptar) – Navegación derecha/izquierda – Menú DTV – Información de programas – Salir de la Guía de programación electrónica

Seleccionar canal Seleccionar canal Información de guía de programación electrónica

LAST mb5pohtvP.book Page 82 Wednesday, July 6, 2005 10:30 AMManejo de equipos periféricos Manejo de equipos periféricos 83 NOMBRE DE TECLA Modo VCR Modo DVD/CD Modo AUX Modo RCVR(DVD) (CD) (PVR) (VCR2) (Cinta) Encendido Encendido Encendido Encendido Encendido Encendido EncendidoSilencio de TVSilencio de TV Silencio de RCVRSilencio de TV Silencio de RCVR Silencio de RCVRSilencio de RCVRConmutación de entrada de TV ––– Conmutación de entrada de TV –Conmutación de entrada de RCVR – Navegación arriba/abajoPista siguiente/anteriorNavegación arriba/abajo– – Sintonizador Volumen –/+ Navegación derecha/izquierdaVolumen RCVR Navegación derecha/izquierda Volumen –/+ Volumen –/+ Volumen RCVR

–– – MENU PVR– – – Visualización VCR en pantallaVisualización DVD Formato de hora –Visualización VCR en pantalla

– – – Salir de menú PVR – – – – 1.... AV12.... AV23.... AV34.... AV45.... CD6.... Sintonizador7.... Fono8.... Cinta9.... AUX Seleccionar canal – – 1.... AV1 2.... AV23.... AV34.... AV45.... CD6.... Sintonizador7.... Fono8.... Cinta9.... AUXRebobinado/avance rápido de VCR SSalto en búsqueda de rebobinado/avance rápidoBúsqueda en rebobinado/avance rápido– Rebobinado/avance rápido de VCR Rebobinado/avance rápidoEnvolvente +/– Reproducir Reproducir Reproducir Reproducir Reproducir Reproducir – Pausa Imagen fija/PausaPausa Pausa Pausa Pausa – Parada Parada Parada – Parada Parada – Grabar VCR – – Grabar PVR Grabar VCR Grabar cinta – Canal de VCR arriba/abajo– – Canal de PVR arriba/abajoCanal de VCR arriba/abajo– RCVR Centro

mb5pohtvP.book Page 83 Wednesday, July 6, 2005 10:30 AM84 Guía del usuario del televisor de alta definición de plasma HP Pavilion Señales de entrada de vídeo/componente/HDMI Entrada de vídeo Señales de entrada aplicables (marca *) Nombre de señal Frecuencia horizontal (kHz) Frecuencia vertical (Hz) 1 NTSC 15.73 59.94/60 HDMI inputCOMPONENTinputVIDEOinputPC RGBinputAV INR LAUDIO INS VIDEOVIDEO

Las señales sin estas frecuencias horizontales y verticales no pueden visualizarse adecuadamente. mb5pohtvP.book Page 84 Wednesday, July 6, 2005 10:30 AMEspecificaciones Especificaciones 85 Especificaciones PL 4200N PL5000N Fuente de alimentación 120V (V)v, 50/60 Hz 120V (V)v, 50/60 Hz Consumo de energía Máximo 410 [0.6] W 535 [0.6] W Estado en espera 0,6 [0.6] W (con CableCard: 22,0 [22.0]

Condiciones de funcionamiento ■ Temperatura: 0° C – 40° C (32° F – 104° F) ■ Humedad del 20% al 80% (sin condensación) mb5pohtvP.book Page 85 Wednesday, July 6, 2005 10:30 AM86 Guía del usuario del televisor de alta definición de plasma HP Pavilion Todas las especificaciones representan las especificaciones típicas proporcionadas por los fabricantes de componentes HP; el rendimiento real puede ser mayor o menor. Terminales de conexión Entrada AV 1- 2 Vídeo (Clavija tipo fono) S-Video (Mini DIN de 4 patillas) Audio izquierda- derecha (Clavija tipo fono x 2) 1,0 (1.0) Vp-p (75 Ω) Y: 1,0 (1.0) Vp-p (75Ω), C: 0,286 (0.286) Vp-p (75Ω) 0,5 (0.5)Vrms Salida Prog. AV Vídeo (Clavija tipo fono) Audio izquierda- derecha (Clavija tipo fono x 2) 1,0 (1.0) Vp-p (75Ω) 0,5 (0.5)Vrms Vídeo por componentes Entrada 1-2

PB / PR Audio izquierda- derecha (Clavija tipo fono x 2) 1,0 (1.0) Vp-p (incluida la sincronización) ± 0,35 (0.35) Vp-p 0,5 (0.5) Vrms HDMI Conector HDMI tipo A Audio izquierda- derecha (Clavija tipo fono x 2) 0,5 (0.5)Vrms Salida de audio digital PCM/Dolby Digital, fibra óptica PL 4200N PL5000N

El diseño y las especificaciones están sujetas a cambios sin previo aviso. El peso y las dimensiones indicadas son aproximados. mb5pohtvP.book Page 86 Wednesday, July 6, 2005 10:30 AMTabla de resolución de problemas Tabla de resolución de problemas 87 Tabla de resolución de problemas Consulte esta sección si tiene problemas de visualización, imagen o sonido con su televisor. Síntomas SolucionesVídeo Audio Vídeo con nieve Audio ruidoso ■ Ajuste la ubicación y la conexión de la antena. Imagen múltiple Audio ruidoso ■ Ajuste la ubicación y la conexión de la antena. ■ Compruebe el cable de antena. Interferencia Audio ruidoso ■ Coloque el televisor alejado de electrodomésticos, luces, vehículos y equipo médico. Vídeo normal Sin audio ■ Compruebe si el volumen está ajustado al mínimo. ■ Verifique que no está seleccionado el modo Silencio. ■ Asegúrese de que los altavoces están correctamente conectados. ■ Compruebe todas las entradas de audio. ■ Cambie de canal. Sin vídeo con nieve Audio ruidoso ■ Fije adecuadamente el Ajuste de entrada. ■ Compruebe los cables de la antena. mb5pohtvP.book Page 87 Wednesday, July 6, 2005 10:30 AM88 Guía del usuario del televisor de alta definición de plasma HP Pavilion Sin vídeo Sin audio ■ Compruebe si el cable de alimentación del televisor está enchufado a una toma de corriente. ■ Pruebe con otro canal en caso de problemas de la emisora. ■ Asegúrese de que los códigos del mando a distancia están programados correctamente. ■ Compruebe las conexiones de los cables. ■ Ajuste los controles de brillo y audio. ■ Pulse el botón Source (fuente) para seleccionar la fuente de entrada correcta. ■ Compruebe que no haya un ordenador conectado con una entrada HDMI. ■ Desenchufe todas las conexiones HDMI y vuelva a enchufarlas. Sin color Audio normal ■ Ajuste los parámetros de color. ■ Cambie de canal Digitalización de imagen o imagen paralizada Audio intermitente ■ Vuelva a colocar la antena (digital) ATSC. ■ Compruebe el medidor de señal. Si la señal es débil, agregue un amplificador de refuerzo para reforzar la potencia de la señal. Vídeo normal Audio incorrecto ■ Verifique que el modo Audio está ajustado a Estéreo o Mono, no a SAP. ■ Verifique si hay problemas con el ajuste de audio para HDMI. Si es así, utilice el audio analógico. ■ Compruebe que la entrada de audio coincide con la salida. Por ejemplo, ajuste el audio de HDMI a PCM lineal. Cuadro negro en pantalla Audio normal ■ Verifique que los ajustes analógicos de CC (subtitulado) están establecidos en algo distinto de T1, T2, T3, o T4. Vídeo normal Audio normal ■ Reemplace las pilas del mando a distancia. Funcionamiento intermitente del mando a distancia Síntomas SolucionesVídeo Audio mb5pohtvP.book Page 88 Wednesday, July 6, 2005 10:30 AMTabla de resolución de problemas Tabla de resolución de problemas 89 Pantalla de plasma Síntomas Comprobación Algunas partes de la pantalla no se encienden. ■ La pantalla de plasma está fabricada utilizando un nivel extremadamente alto de tecnología de precisión; no obstante, en algunas partes de la pantalla pueden faltar elementos de imagen o presentar puntos luminosos. No se trata de una avería. Aparece una imagen retenida. ■ No deje una imagen estática mostrándose en la pantalla durante un largo período de tiempo, ya que esto podría causar que esta imagen quedara reflejada de forma permanente en el televisor de plasma. Algunos ejemplos de imágenes estáticas pueden ser logotipos, videojuegos, imágenes desde un equipo informático, teletexto e imágenes mostradas en el modo 4:3. Nota: la imagen retenida de forma permanente en el televisor de plasma como resultado del uso de imágenes estáticas no es un defecto de funcionamiento y, como tal, no está cubierto por la garantía. Este producto no está diseñado para visualizar imágenes estáticas durante períodos de tiempo prolongados. Se escuchan zumbidos procedentes de la pantalla. ■ El televisor incorpora un ventilador de refrigeración para disipar el calor generado durante el uso normal. El ventilador giratorio puede producir un zumbido pero no se trata de ninguna anomalía. Hewlett-Packard Hewlett-Packard mb5pohtvP.book Page 89 Wednesday, July 6, 2005 10:30 AMRegistro del cliente El número de producto y el número de serie de este producto se encuentran en la cubierta posterior del televisor. Debe anotar este número de serie en el espacio previsto más abajo y conservar esta guía del usuario, además del recibo de compra, como registro permanente de su adquisición para contribuir a la identificación en caso de robo o pérdida y para los fines del servicio de garantía. Número de producto: ____________________________ Número de serie:________________________________ Part number: 5991-3449 Bellagio_Mirage_03.fm Page 90 Friday, July 8, 2005 10:44 AM
