Tipo de producto	Cadena Hi-Fi con reproductor de CD, pletina de casete, sintonizador FM/MW/LW
Marca	Sony
Modelo	PMC-D307L
Dimensiones (reproductor)	130 × 211 × 200 mm (L × A × P)
Dimensiones (altavoz izquierdo)	130 × 210 × 235 mm
Dimensiones (altavoz derecho)	130 × 210 × 200 mm
Peso (reproductor)	1,7 kg
Peso (altavoz izquierdo)	3,2 kg
Peso (altavoz derecho)	1,6 kg
Alimentación	230 V CA, 50 Hz
Consumo eléctrico	35 W
Potencia de salida	10 W + 10 W (máx)
Altavoces	2 × 8 cm (3 1/4 pulgadas) de tipo cónico, 6 ohmios
Reproductor de CD	Diodo láser GaAlAs, 780 nm, respuesta en frecuencia 20–20 000 Hz ±1/–2,5 dB
Radio	FM 87,6–107 MHz, OM 531–1 602 kHz, OL 153–279 kHz
Pletina de casete	4 pistas, 2 canales estéreo, solo Tipo I (normal)
Funciones programables	Alarma, apagado, grabación diferida, reproducción programada (20 pistas)
Accesorios incluidos	Mando a distancia, antena FM, antena de cuadro OM/OL, cable de audio, almohadillas antideslizantes (PMC-D307L)
Mantenimiento y limpieza	Limpiar la lente del CD con un soplador; limpiar los cabezales y el recorrido de la cinta con un hisopo impregnado de alcohol cada 10 horas; desmagnetizar los cabezales después de 20–30 horas de uso
Seguridad	Producto láser de clase 1; no abrir la carcasa; evitar la exposición a la lluvia o la humedad
Piezas de repuesto y reparabilidad	Confiar el mantenimiento a un técnico cualificado; contactar a un distribuidor Sony para piezas

Preguntas frecuentes - PMCD307L SONY

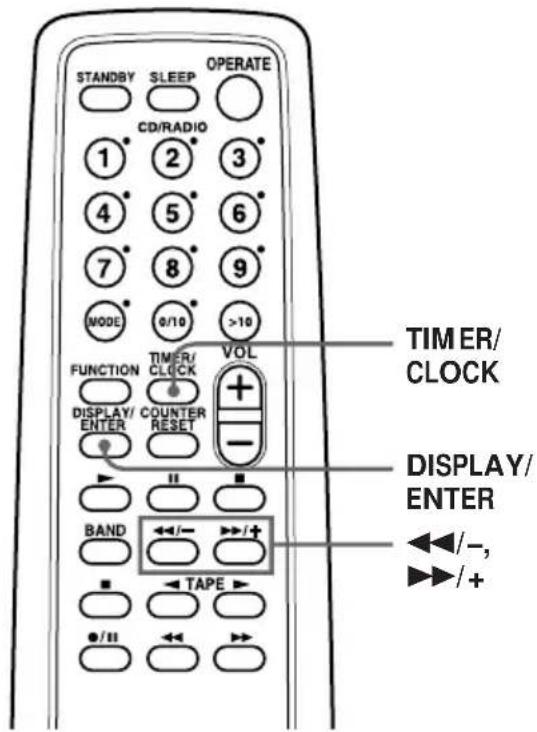

¿Cómo ajustar el reloj?

Mantenga presionada la tecla TIMER/CLOCK durante unos 2 segundos hasta que los parpadeen las horas. Use +/- para ajustar la hora, presione DISPLAY/ENTER, luego ajuste los minutos de la misma manera. Presione de nuevo DISPLAY/ENTER para confirmar. Los dos puntos parpadearán.
Nota: El reloj usa formato de 24 horas.

¿Cómo preseleccionar emisoras de radio?

Presione BAND para seleccionar la banda (FM, OM u OL). Presione PGM SET/AUTO PRESET hasta que aparezca AUTO. Las emisoras se memorizan automáticamente de las frecuencias más bajas a las más altas. Para una preselección manual, sintonice la emisora deseada, luego mantenga presionada la tecla numérica de su elección (en el mando a distancia) durante unos 2 segundos.

¿Cómo escuchar una emisora preseleccionada?

Presione BAND para seleccionar la banda, luego use las teclas numéricas (0 a 9) o las teclas PRESET +/- para elegir la emisora memorizada.

¿Cómo grabar un CD en un casete?

Inserte un CD y un casete virgen Tipo I. Presione / (grabación/pausa), luego presione o (según la cara) en la sección TAPE. La grabación comienza automáticamente. Para grabar ambas caras, presione DIR MODE para seleccionar (ambas caras).

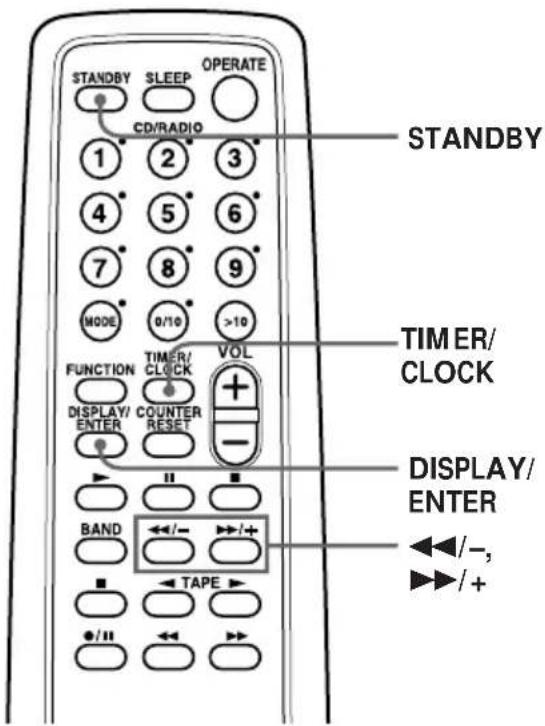

¿Cómo programar la grabación de un programa de radio?

Primero ajuste el reloj. Seleccione la emisora e inserte un casete. Presione TIMER/CLOCK hasta ver REC, luego RADIO. Ajuste la hora de inicio y fin con +/- y confirme con DISPLAY/ENTER. Presione STANDBY para activar el temporizador.

¿Qué hacer si el CD no se reproduce?

Verifique que el disco esté insertado con la etiqueta hacia arriba y que el compartimiento esté bien cerrado. Limpie el CD con un paño suave desde el centro hacia el borde. Si el problema persiste, deje el compartimiento abierto aproximadamente una hora para evaporar la humedad.

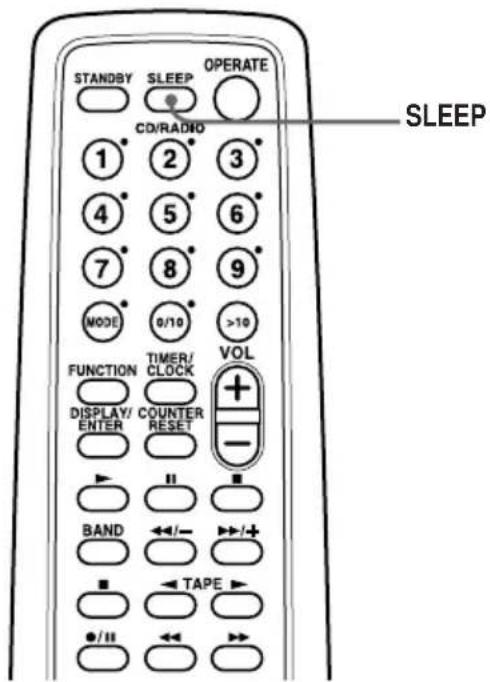

¿Cómo usar la función 'Dormir con música'?

Seleccione la fuente de audio (CD, radio, casete o LINE). Presione varias veces SLEEP para elegir la duración (10, 20, 30, 60, 90 o 120 minutos). El reproductor se apagará automáticamente después del tiempo elegido. Para cancelar, presione SLEEP hasta que SLEEP desaparezca.

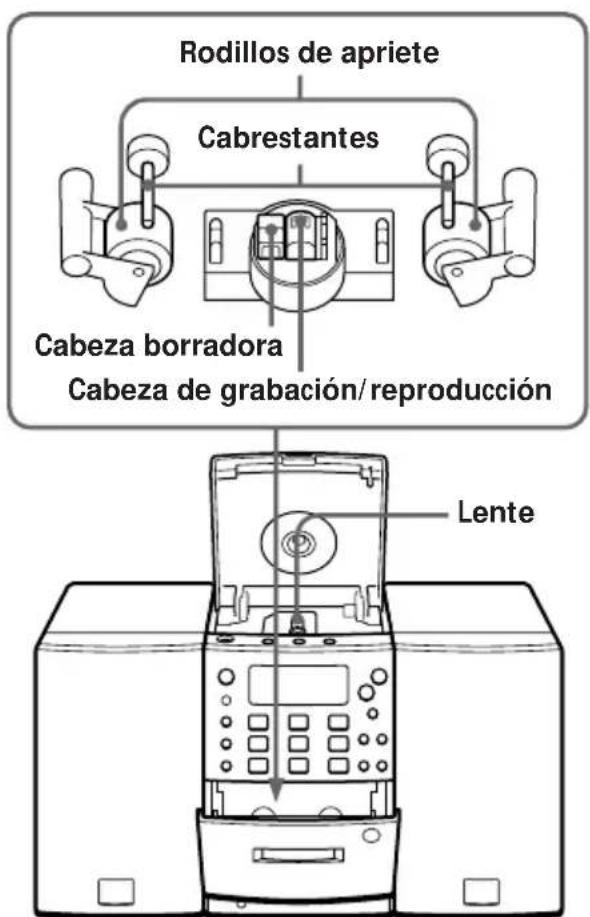

¿Cómo limpiar los cabezales de la pletina de casete?

Use un hisopo ligeramente empapado en alcohol o en un producto de limpieza especial. Limpie los cabezales, el rodillo de presión y el cabrestante. Deje secar completamente antes de insertar un casete. Realice esta operación cada 10 horas de uso para una calidad óptima.

¿Por qué no funciona el mando a distancia?

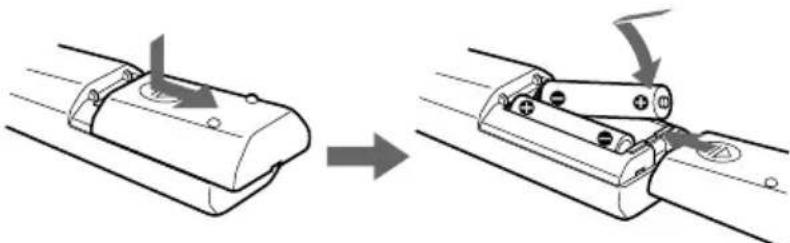

Reemplace las pilas (2 × R6/AA) si están gastadas. Verifique que no haya obstáculos entre el mando a distancia y el sensor, y que este no esté expuesto a luz intensa. Acérquese al reproductor si es necesario.

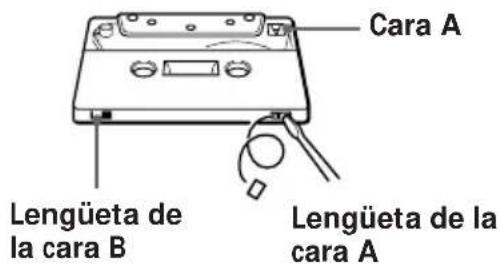

¿Qué tipo de casetes puedo usar?

Use solo casetes de Tipo I (normal). Los casetes de Tipo II (cromo) o Tipo IV (metal) no son compatibles y pueden distorsionar el sonido.

MANUAL DE USUARIO PMCD307L SONY

PMC-D305L

PMC-D307L

Aviso

Para evitar el riesgo de incendios o electrocución, no exponga el reproductor a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. Solicite asistencia técnica a personal especializado.

Información

Este reproductor de discos compactos está clasificado como un producto láser de clase 1. La etiqueta CLASS 1 LASER PRODUCT está situada en la parte posterior.

Advertencia

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

PRECAUCIÓN

Este reproductor puede emplearse solo con fuente de alimentación de CA. No es posible emplearlo con pilas. Al emplear este reproductor por primera vez, o si no lo ha utilizado durante mucho tiempo, debe conectarlo a una fuente de alimentación durante aproximadamente una hora con el fin de cargar la pila de reserva incorporada para el reloj, temporizador, emisoras de radio programadas, etc. Es posible emplear el reproductor durante la carga. Este cargará la pila automáticamente mientras esté conectado a una fuente de alimentación.

Al desconectar el cable de alimentación de CA antes de la energía, asegúrese de desactivar primero la alimentación. Una vez completamente cargada, la duración de la pila de reserva será de 30 minutos aproximadamente sin realizar la conexión a una fuente de alimentación.

Si los datos almacenados se borran, vuelva a introducirlos cuando utilice el reproductor de nuevo.

Acerca de este manual

Las instrucciones de este manual hacen referencia a los modelos PMC-D305L y PMC-D307L. Antes de comenzar a leerlas, verifique el número de modelo. Se ha utilizado el modelo PMC-D305L para las ilustraciones.

Índice

Procedimientos básicos

4 Reproducción de discos compactos 6 Recepción de radio 8 Reproducción de cintas 10 Grabación en cintas

Reproductor de discos compactos (CD)

12 Uso del visualizador 13 Localización de canciones específicas 14 Reproducción repetida de canciones (Reproducción repetida) 15 Creación de su propio programa (Reproducción de programa)

Radio

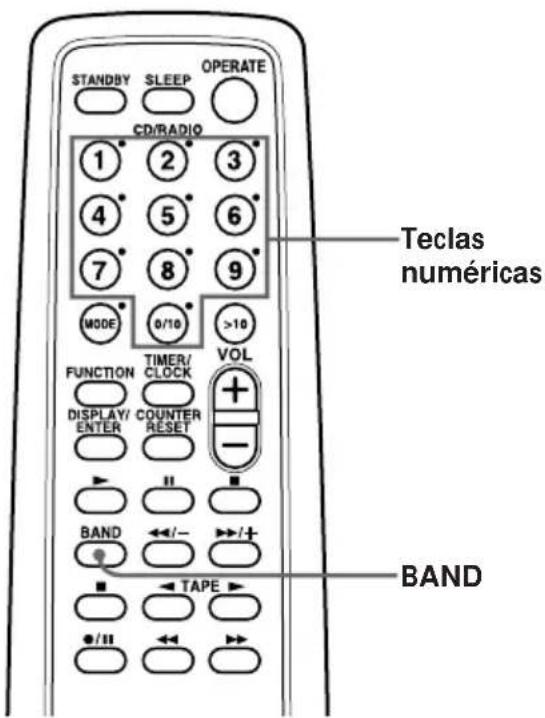

17 Programación de emisoras de radio 18 Sintonización de emisoras de radio programadas

Reproductor de cintas

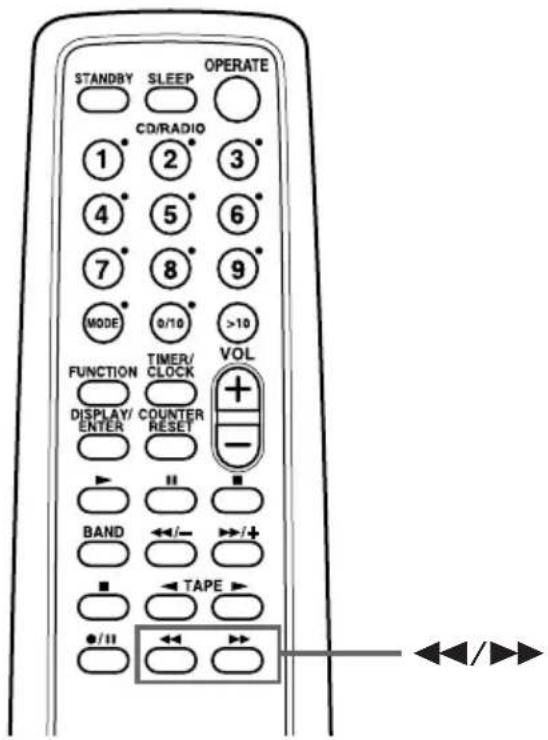

19 Localización del principio de una canción

Temporizador

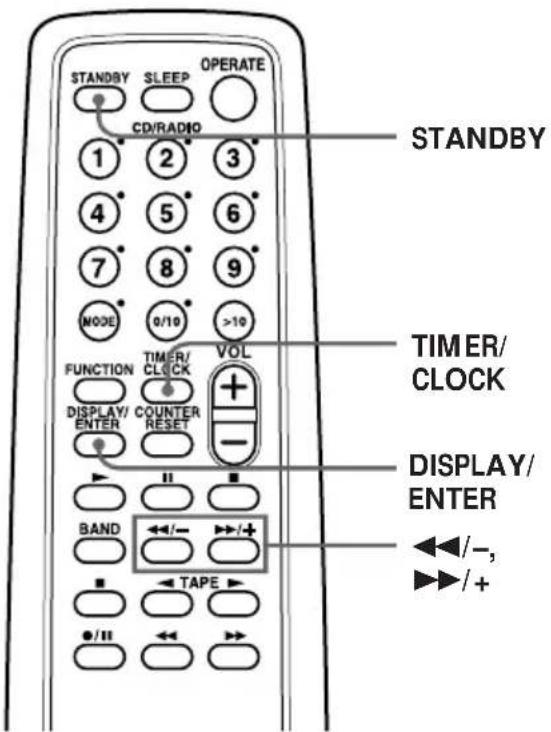

20 Ajuste del reloj 21 Activación automática de la unidad 23 Desactivación automática de la unidad 24 Grabación con temporizador de programas de radio

Instalación

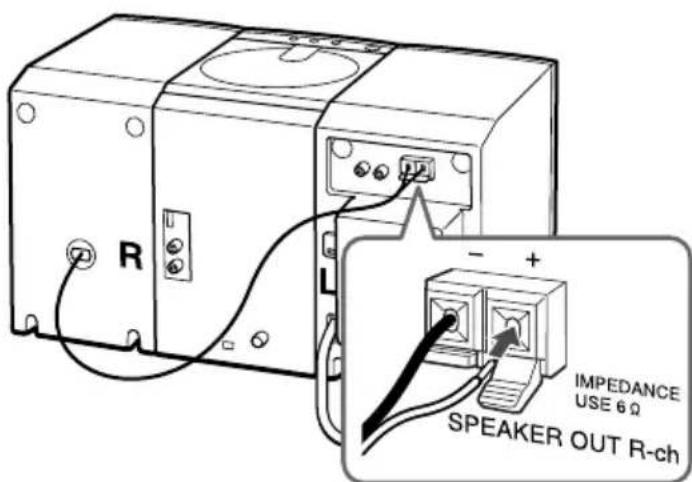

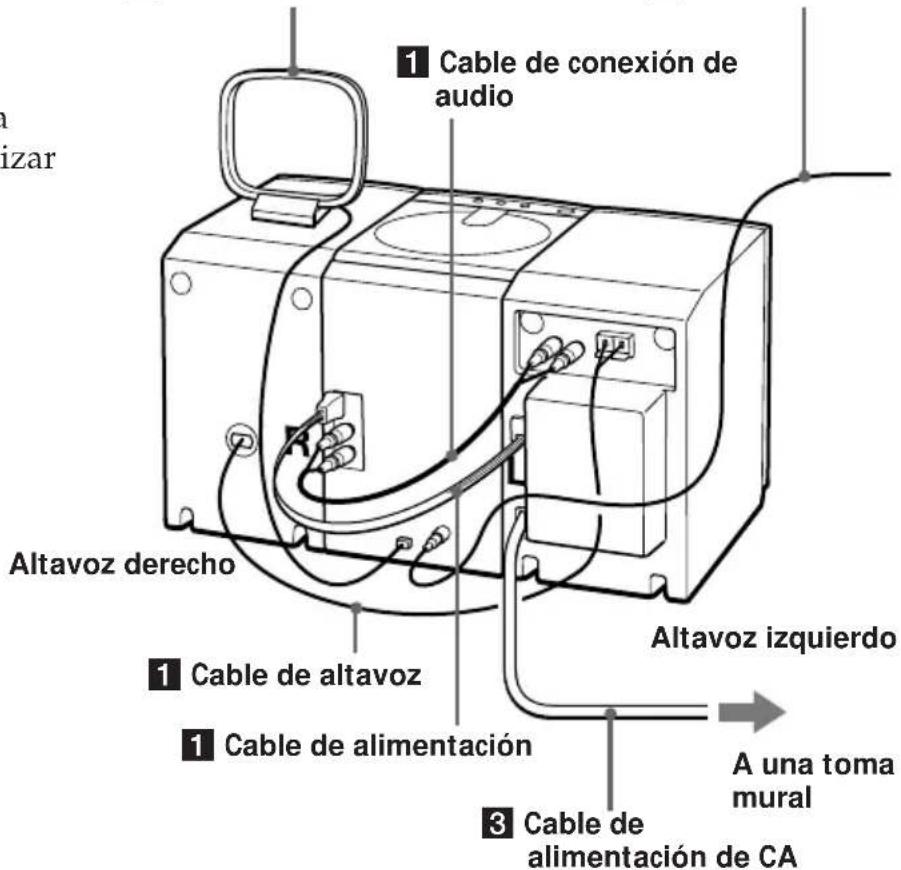

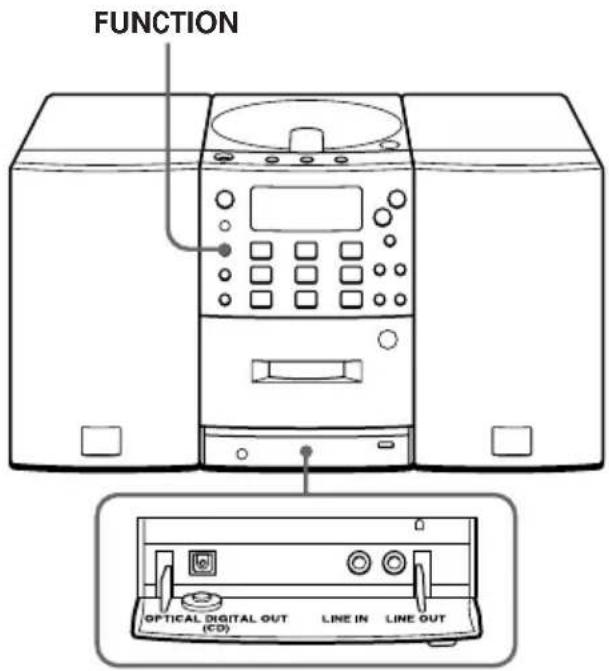

26 Conexión del sistema 30 Conexión de componentes opcionales 32 Selección del énfasis de sonido (Modo de sonido/MEGA BASS)

Información complementaria

33 Precauciones 35 Solución de problemas 38 Mantenimiento 39 Especificaciones

Contraportada Índice alfabético

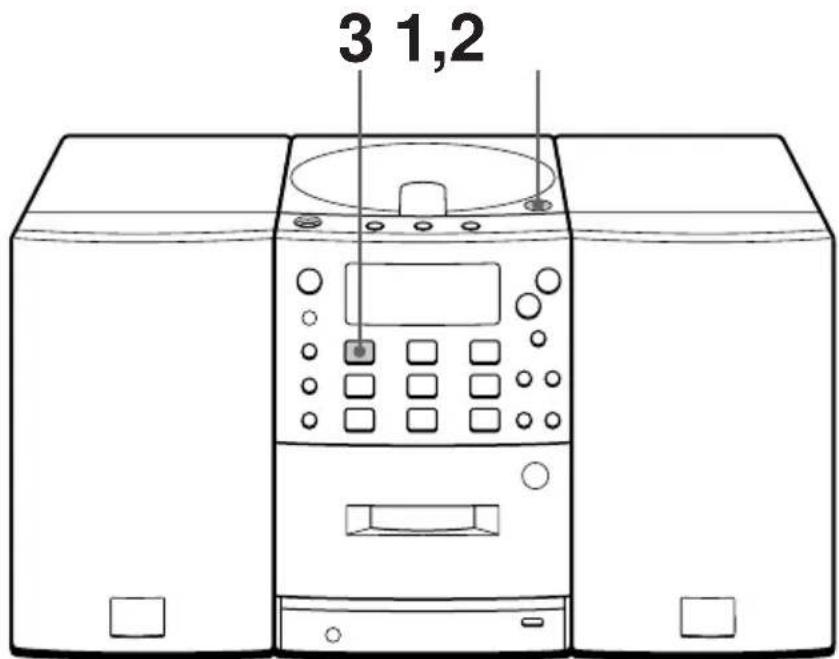

Reproducción de discos compactos

Para obtener instrucciones sobre conexiones, consulte las páginas 26 - 29.

1

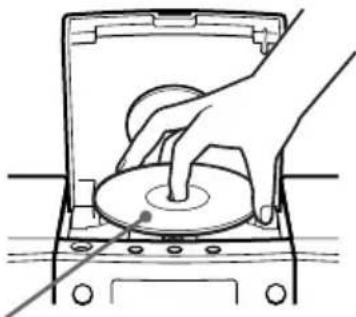

Presione OPEN/CLOSE para

abrir el compartimiento de discos e inserte el CD.

Con el lado de la etiqueta hacia arriba

2

Presione en la sección de CD

activación directa).

El reproductor reproduce todas las canciones una vez.

Visualizador

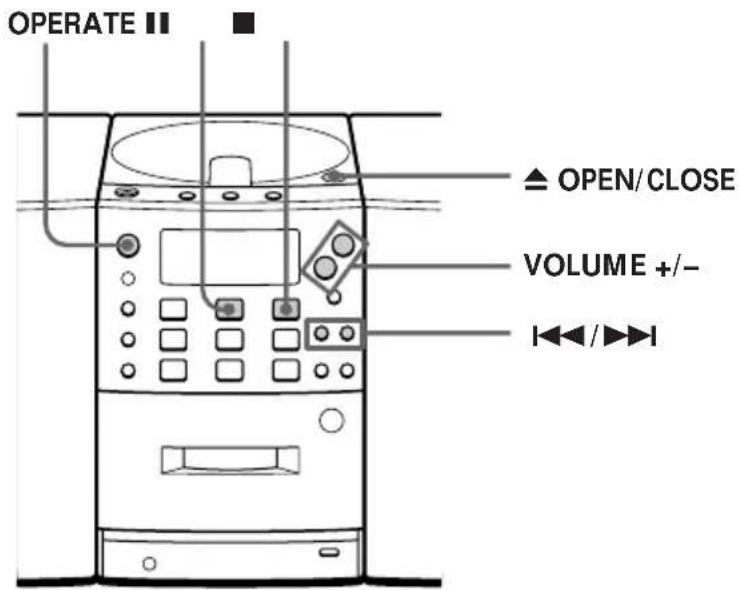

Utilice estas teclas para realizar operaciones adicionales

Consejo

La próxima vez que desee escuchar un CD, basta con presionar . El reproductor se enciende e inicia la reproducción del CD automáticamente.

Para Presione

Ajustar el volumen VOLUME +/-

Detener la reproduccion■

Realizar una pausa durante■ la reproduccion Vuelva a presionarla para reanudar la reproduccion antes de la pausa.

Pasar a la?sigenete cancellation

Retroceder a la cancellation anterior

Extraer el CD ▲ OPEN/CLOSE

Encender/apagar el OPERATE reprodctor

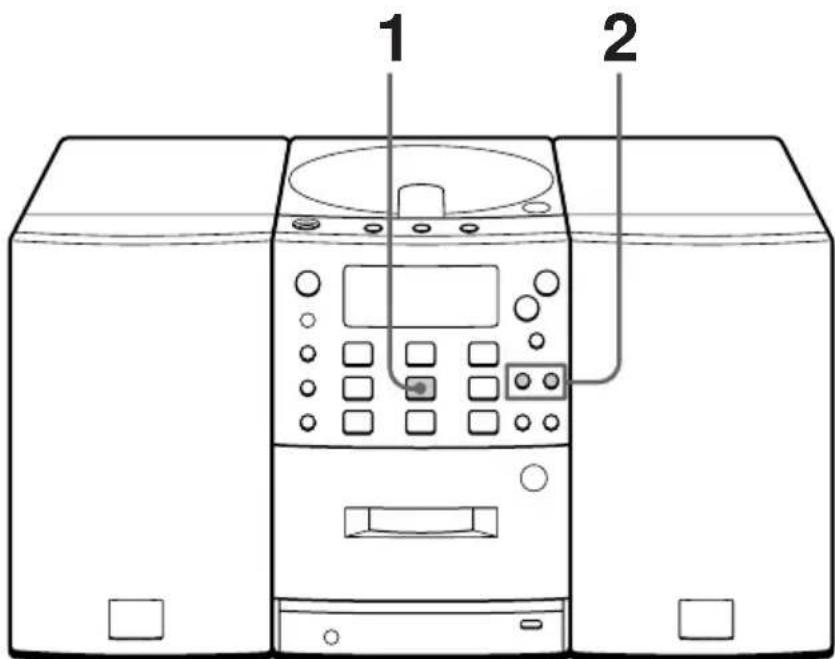

Radiorecepción

Para obtener instrucciones sobre conexiones, consulte las páginas 26 - 29.

1

Presione BAND hasta que el

visualizador muestre la banda deseada (activación directa).

Visualizador

2

Mantenga presionada TUNE + / -

hasta que los dígitos de frecuencia comiencen a cambiar en el visualizador.

El reproductor explora automáticamente las frecuencias de radio y se detiene al encontrar una emisora con señal nítida.

Si no puede sintonizar una emisora, presione la tecla secuencialmente.

Indica una emisión de FM en estéreo.

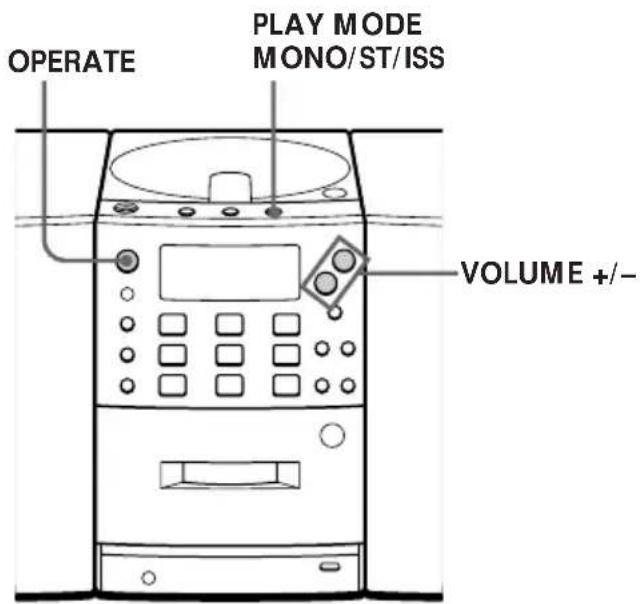

Utilice estas teclas para realizar operaciones adicionales.

Consejos

• Si la emisión de FM se recibe con ruido, presione PLAY MODE/MONO/ST/ISS en el reproductor hasta que aparezca "Mono" en el visualizador; el sonido de la radio será monofónico.
• La próxima vez que desee escuchar la radio, basta con presionar BAND. El reproductor se encenderá y se recibirá la emisora anterior automáticamente.

Para Presione

Ajustar el volumen VOLUME + / -

Encender/apagar la radio OPERATE

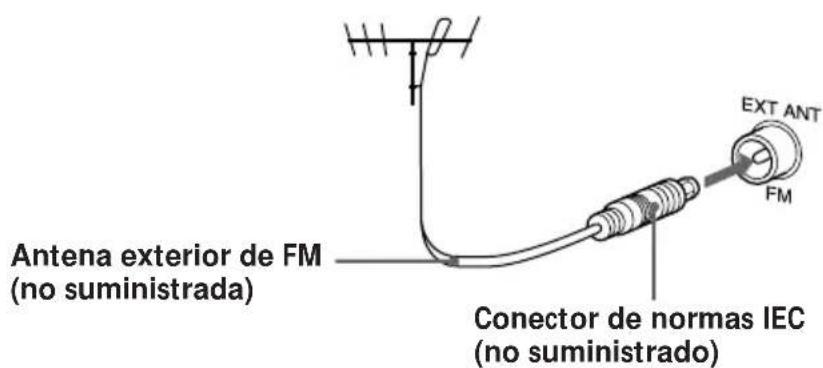

Para mejorar la recepción de la emisión FM

Conecte la antena de cable de FM suministrada. Si la emisión de FM aún se recibe con ruido, desconecte dicha antena y conecte la antena exterior de FM (no suministrada) (consulte las páginas 28 y 29).

MW/LW

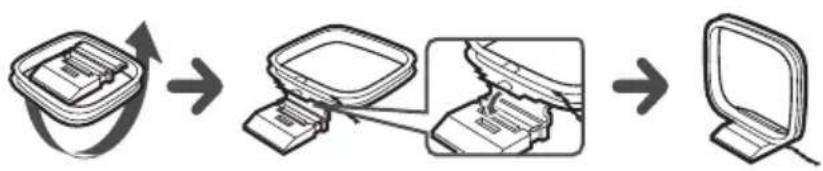

Reoriente la antena cerrada de MW/LW (suministrada) (consulte la página 28).

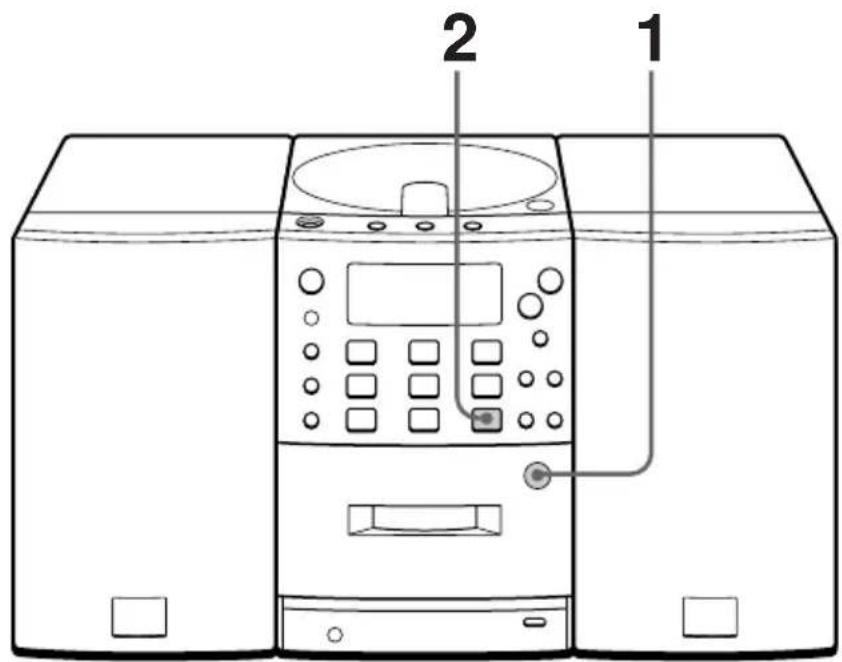

Reproducción de cintas

Para obtener instrucciones sobre conexiones, consulte las páginas 26 - 29.

1

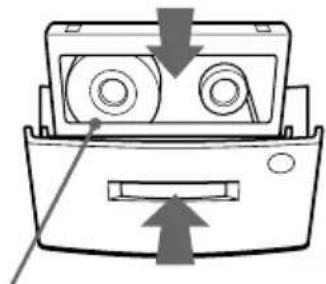

Presione PUSH para abrir el

compartimiento de cintas e inserte una cinta grabada. Emplee solo cintas TYPE I (normal). Cierre el compartimiento.

Con la cara que desee reproducir hacia afuera.

2

Presione en la sección de

cintas (TAPE).

El reproductor se activa (activación directa) e inicia la reproducción.

Visualizador

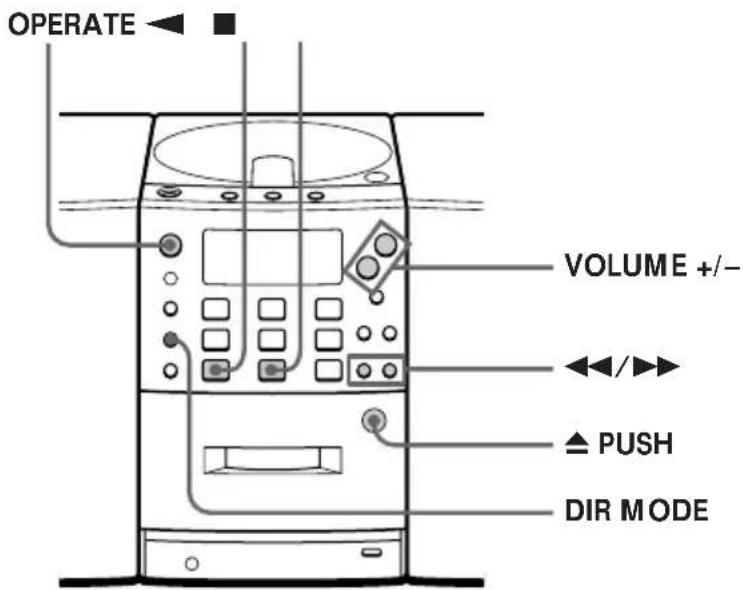

Utilice estas teclas para realizar operaciones adicionales

Consejos

Presione COUNTER RESET en el control remoto para poner el contador a "000" (solo en el control remoto). - La próxima vez que desee escuchar una cinta, basta con presionar ▶ o. El reproductor se activa e inicia la reproducción de la cinta automáticamente.

Para Presione

Ajustar el volumen VOLUME +/-

Detener la reproduccion■

Reproducir la cara inversa

Avanzar la cinta=rapidamente▶o◇o rebobinarla

Expulsar el cassette▲PUSH

Encender/apagar el reproductor OPERATE

Para seleccionar el sentido de la cinta

Presione DIR MODE varias veces.

Para reproducir El visualizador muestra
Una cara de la cinta	→
Ambas caras de la cinta de la frontal a la inversa solamente	→
Ambas caras de la cinta de forma repetida	→

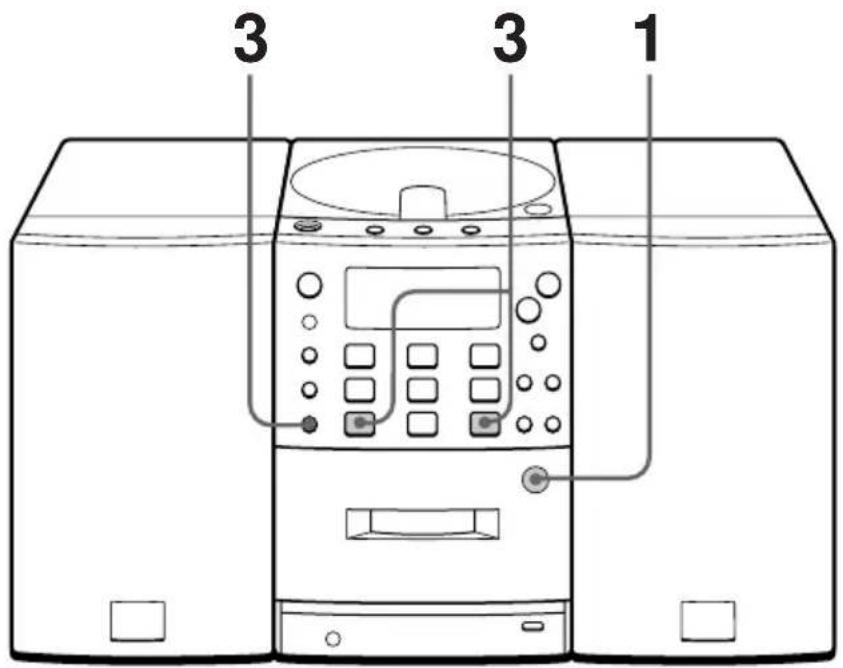

Grabación en cintas

Para obtener instrucciones sobre conexiones, consulte las páginas 26 - 29.

1

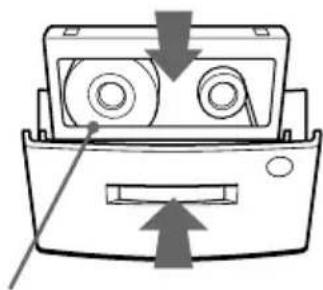

Presione ▲ PUSH para abrir el

compartimiento de cintas e inserte una cinta virgen. Emplee solo cintas TYPE I (normal).

2

Seleccione la fuente de programa

que desee grabar.

Visualizador

Para grabar desde el reproductor de discos compactos, inserte un CD (consulte la página 4) y presione en la sección de discos compactos.

12 55:27

123456789

RADIO BAND

Para grabar desde la radio, presione BAND y sintonice la emisora que desee (consulte la página 6).

FM 8920

3 Inicie la grabación.

1 Presione /

La indicación / del visualizador parpadea.

2 Presione (para la cara frontal) o (para la inversa) en la sección de cintas (TAPE) para seleccionar la cara de grabación de la cinta.

La grabación se inicia automáticamente.

(En el mando a distancia, mientras mantiene presionada / presione o en la sección de cintas (TAPE)).

Grabación desde el reproductor de discos compactos

Grabación desde la radio

Nota

Si la grabación no se inicia, vuelva a presionar / y, a continuación, o

Consejos

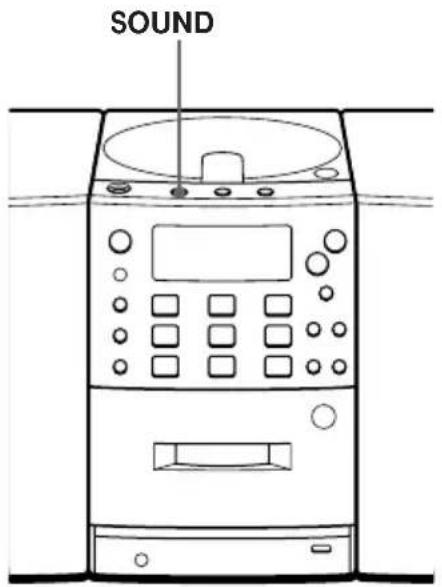

• El ajuste del volumen o del énfasis de sonido (consulte la página 32) no afecta al nivel de grabación. Si el visualizador muestra grabación se realizará en las dos caras de la cinta. Para grabar una cara, presione DIR MODE para que aparezca
• Si al escuchar la banda de MW/LW se percibe un sonido silbante antes de presionar / en el paso 3, presione PLAY MODE/MONO/ST/ISS para seleccionar la posición en que el ruido disminuya en mayor medida.

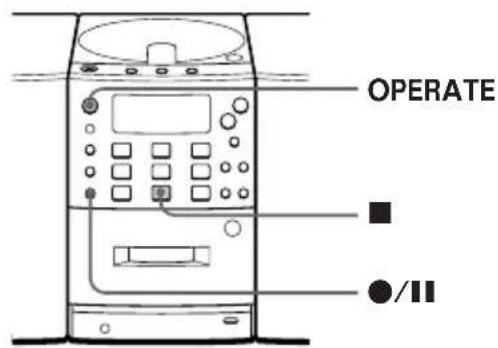

Utilice estas teclas para realizar operaciones adicionales

Para Presione

Detener la grabación en la sección de cintas

Realizar una pausa durante / la grabación. Vuelva a presionar la tecla para reanudar la grabación.

Encender/apagar el reproductor OPERATE

Para borrar una grabación, realice lo siguiente:

1 Inserte la cinta cuya grabación desee borrar y pulse en la sección de cintas. 2 En el reproductor: Presione / y, a continuación, o. En el mando a distancia: Presione o <m mientras mantiene presionada /

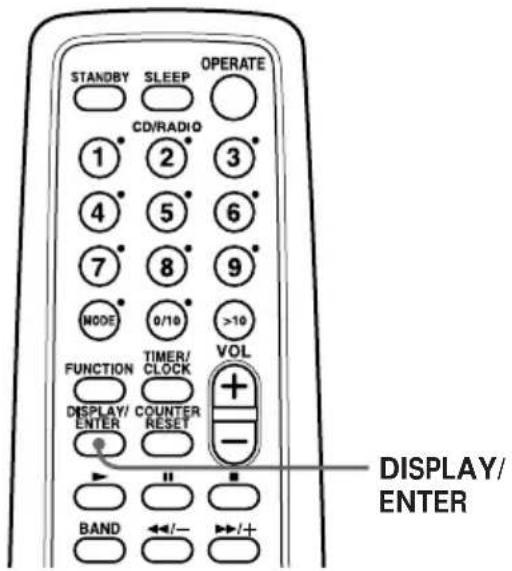

Uso del visualizador

Es posible comprobar la información sobre el CD mediante el visualizador

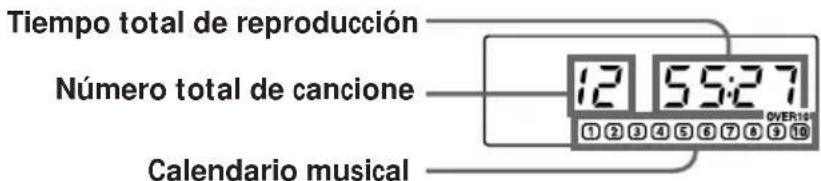

Comprobación del número total de canciones y del tiempo total de reproducción

Presione DISPLAY/ENTER en el modo de parada.

Si el disco contiene más de 10 canciones, el visualizador muestra “OVER 10”.

Comprobación del tiempo restante

Presione DISPLAY/ENTER mientras reproduce un CD.

Los números de canciones del calendario musical desaparecen una vez reproducidas estas.

Para visualizar Presione DISPLAY/

ENTER

El número de canción actual y Una vez el tiempo restante de esta*

Tiempo restante del CD y el Dos veces número de canciones restantes

El número de canción y tiempo Tres veces de reproducción actuales

• Para las canciones cuyo número sea superior a 20, el tiempo restante aparece como ^{- - : - -}

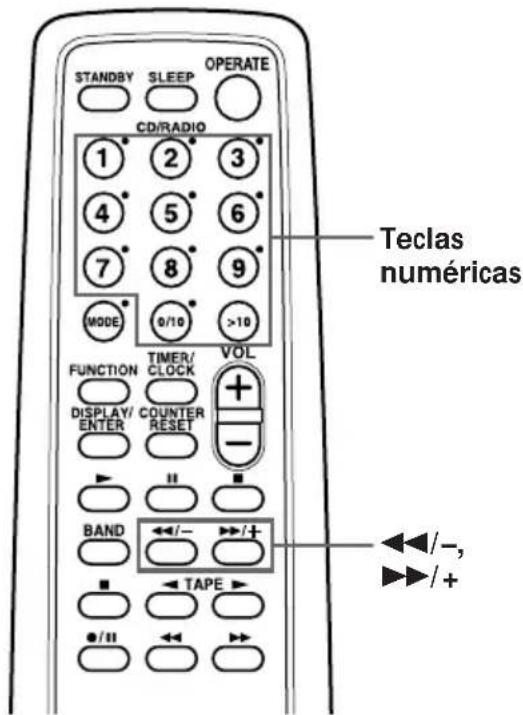

Localización de canciones específicas

Es posible localizar rápidamente cualquier canción con las teclas numéricas. Igualmente, es posible encontrar un punto específico de una canción cuando reproduce un CD.

Nota

No es posible localizar una canción específica si la indicación "PGM" o "SHUF REP" está iluminada en el visualizador. Desactive dicha indicación presionando en la sección de discos compactos.

Consejo

Si desea localizar una canción cuyo número sea superior a 10, presione >10 en primer lugar y, a continuación, las teclas numéricas correspondientes. Ejemplo: Para reproducir la canción número 23, presione >10 en primer lugar y, a continuación, 2 y 3.

Para localizar	Presione
directamente una canción españica	la tecla numérica de la canción.
un punto@msteadas escucha el sonido	\( \blacktriangleright \)/+(hacia delante) o \( \blacktriangleleft \)/-(hacia atrás) durante la reproducción y manténgala presionada hasta encontrar el punto.Si utilizes las teclas del reproductor, emplee \( \blacktriangleleft \)/\( \blacktriangleleft \).
un punto@msteadas observa elvisualizador	\( \blacktriangleright \)/+(hacia delante) o \( \blacktriangleleft \)/-(hacia atrás) en el modo de pausa y manténgala presionada hasta encontrar el punto.Si utilizes las teclas delreproductor, emplee \( \blacktriangleleft \)/\( \blacktriangleleft \).

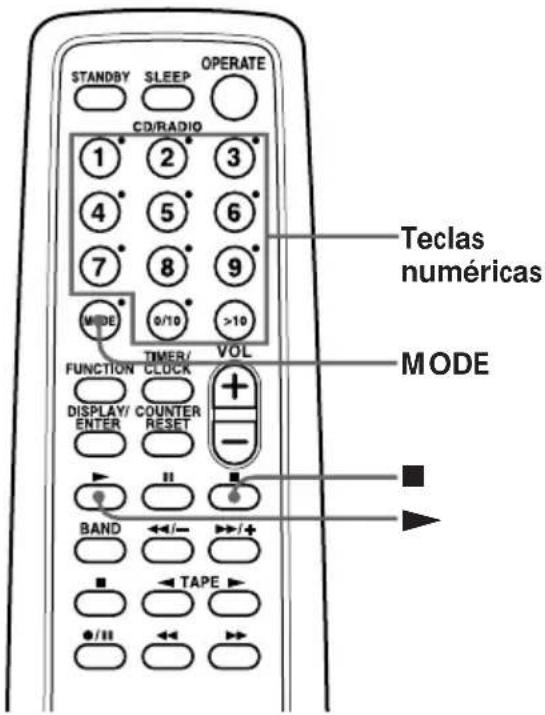

Reproducción repetida de canciones (Reproducción repetida)

Es posible reproducir canciones de forma repetida en los modos de reproducción normal, aleatoria o de programa (consulte las páginas 15-16).

Nota

Cuando repita una sola canción o todas, asegúrese de que la indicación "PGM" o "SHUF REP" no está iluminada en el visualizador. Si alguna de ellas se encuentra iluminada, presione en la sección de discos compactos para desactivarla.

1 Presione en la sección de discos compactos.

El visualizador muestra "Cd".

2 Presione MODE hasta que el modo de repetición deseado aparezca en el visualizador.

una sola canción REP1

todas las canciones REP ALL

canciones en orden SHUF REP aleatorio

canciones programadas PGM REP y, a continuación, programe las canciones (consulte el paso 3 de la página 15).

3 Realice cualquiera de las siguientes operaciones para iniciar la reproducción repetida:

• Si ha seleccionado REP1, seleccione la canción presionando la tecla número.
• Si ha seleccionado REP ALL, SHUF REP o PGM REP, presione

Para cancelar la reproducción repetida

Presione MODE hasta que "REP" desaparezca del visualizador.

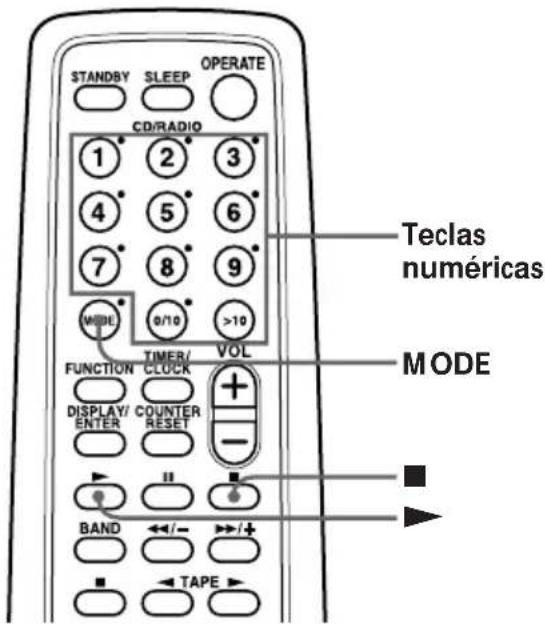

Creación de su propio programa

(Reproducción de programa)

Es posible crear un programa con un máximo de 20 canciones en el orden que desee reproducirlas.

Consejos

• Para crear su propio programa en el reproductor seleccionando la canción que desee cuando escuche el CD, realice lo siguiente:

1 Presione en la sección de discos compactos para iniciar la reproducción.

2 Presione PGM SET/ AUTO PRESET. "PGM" parpadea en el visualizador.

3 Presione / para seleccionar la canción que desee programar, y presione DISPLAY/ENTER/ MEM. Repita este paso.

4 Presione

5 Presione para iniciar la reproducción de programa.

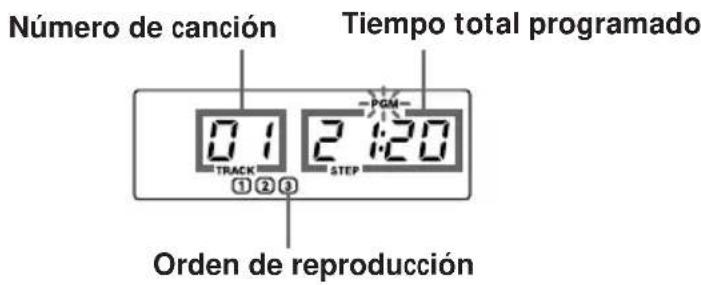

Nota

Si programa una canción de un CD que contenga más de 21 canciones: Si programa una canción cuyo número sea superior a 21, aparecería "---" en lugar del tiempo total programado.

1 Presione en la sección de discos compactos. "Cd" aparece en el visualizador. 2 Presione MODE hasta que "PGM" aparezca en el visualizador. 3 Presione las teclas numéricas correspondientes a las canciones que desee programar en el orden que desee.

4 Presione para iniciar la reproducción de programa.

continuación

Creación de su propio programa (Reproducción de programa) (continuación)

Consejos

• Es posible volver a repetir.
• Es posible volver a reproducir el mismo programa, ya que este queda almacenado en la memoria hasta abrir el compartimiento de discos.
• Puede grabar su propio programa. Una vez creado éste, inserte una cinta virgen en el compartimiento de cintas y presione / y (o ) para iniciar la grabación.

Para cancelar la reproducción de programa

Presione MODE hasta que "PGM" desaparezca del visualizador.

Para comprobar el orden de las canciones antes de la reproducción

Presione ► en el reproductor.

Cada vez que presione la tecla, el número de canción aparece en el orden programado.

Para cancelar el programa actual

Presione una vez si el CD está parado, y dos veces si está reproduciéndose. El programa actual se borrará. A continuación, cree uno nuevo siguiendo el procedimiento de programación.

Programación de emisoras de radio

Es posible almacenar emisoras de radio en la memoria del reproductor. Puede programar un máximo de 30 emisoras (10 en cada banda) en cualquier orden.

BAND PGM SET/AUTO

1 Presione BAND hasta que el visualizador muestre la banda que desee. 2 Presione PGM SET/AUTO PRESET hasta que aparezca "AUTO".

Las emisoras se almacenan en la memoria a partir de las frecuencias inferiores, a menos que una emisora sea de señal débil.

Si no es posible programar una emisora automáticamente

Es necesario programar manualmente las emisoras de señal débil. Si desea sustituir una emisora programada por otra nueva, realice lo siguiente:

1 Presione BAND hasta que aparezca en el visualizador la banda que desee. 2 Sintonice la emisora que desee. 3 En el mando a distancia, mantenga presionadas durante unos 2 segundos las teclas numéricas en las que desee almacenar la nueva emisora.

En el reproductor:

Presione DISPLAY/ENTER/MEM durante los 2 segundos hasta que "PRESET" parpadee.

Seleccione el número de programación en el que desee almacenar la nueva emisora presionando PRESET + / - , y presione DISPLAY/ENTER/MEM.

La nueva emisora sustituye a la anterior.

Sintonización de emisoras de radio programadas

Una vez programadas las emisoras, emplee las teclas numéricas para sintonizar sus emisoras preferidas.

Consejo

Es posible sintonizar con el reproductor emisoras programadas. Emplee PRESET + / - en lugar de las teclas numéricas.

1 Presione BAND para seleccionar la banda. 2 Presione las teclas numéricas para sintonizar una emisora almacenada.

Localización del principio de una canción

El reproductor identifica el punto de inicio de las canciones mediante la detección de las pausas entre las mismas.

Notas

• Si una canción presenta un pasaje con sonido de poca intensidad, como "pianissimo", de algunos segundos, es posible que el reproductor interprete el pasaje como el principio de la misma canción. Si presiona o y la canción no presenta sonido, esta función no se activará correctamente.
• Para localizar correctamente el principio de una canción, debe haber una pausa de 4 segundos aproximadamente.

Presione o mientras se reproduce una cinta.

Cara de Principio de la Principio de la reproducción cancelación? siguiente cancelación actual

La cinta se rebobinará hasta el principio de la canción actual y la reproducción se inicia automáticamente.

Ajuste del reloj

La indicación "0:00" aparece en el visualizador hasta que se ajuste el reloj. ":" parpadea mientras el reloj referencia.

Consejo

El sistema de visualización de la hora es el siguiente: Sistema de 24 horas

Conecte los sistemas antes de comenzar (consulte la página 26).

1 Presione y mantenga presionada TIMER/CLOCK durante uno o dos segundos hasta que el dígito de la hora parpadee.

2 Ajuste el reloj.

① Presione - o + para ajustar la hora y presione DISPLAY/ENTER.

② Presione ◀ o ▶ para ajustar los minutos.

3 Presione DISPLAY/ENTER.

":" parpadea y el reloj se pone en funcionamiento a partir de 00 segundos.

Activación automática de la unidad

Es posible programar la hora de activación de la unidad para despertarse con música o con la radio. Asegúrese de ajustar el reloj (Consulte "Ajuste del reloj" en la página 20).

Nota

No es posible programar el temporizador de activación automática y el de grabación (página 24) a la misma hora.

Antes de comenzar, asegúrese de que la indicación (reloj) no está iluminada en el visualizador. En caso contrario, presione STANDBY.

1 Prepare la fuente musical que desee reproducir.

Fuente Realice lo siguientes

CD Inserte un CD.

TAPE Inserte una cinta.

RADIO Sintonice una emisora.

LINE Encienda el equipo connectado a LINE IN.

2 Presione TIMER/CLOCK para que aparezca la indicación.

Realice las siguientes operaciones consultando el visualizador.

3 Presione ◀ / - o ▶ / + hasta que "PLAY" aparezca en el visualizador y presione DISPLAY/ENTER. 4 Presione ◀ / - o ▶ / + hasta que el visualizador muestre la fuente musical ("CD", "TAPE", "RADIO" o "LINE") que desee reproducir, y presione DISPLAY/ENTER.

continuación

Activación automática de la unidad (continuación)

Consejos

• El visualizador no se ilumina cuando el temporizador de activación se oculta en funcionamiento, excepto cuando la alimentación está activada.
• Puede hacer que el reproductor se encienda al siguiente día a la misma hora. Para ello, basta con pulsar STANDBY hasta que la hora aparezca en el visualizador. Los ajustes definidos se conservan hasta que vuelva a cambiarlos.

5 Ajuste el temporizador a la hora y los minutos a los que desee activar la música.

① Presione ◀ / - o ▶ / + para ajustar la hora y presione DISPLAY/ENTER.

② Presione ◀ / - o ▶ / + para ajustar los minutos y presione DISPLAY/ENTER.

6 Ajuste el temporizador a la hora y los minutos a los que desee desactivar la música. (Realice el mismo procedimiento que en el paso 5). 7 Presione ◀ / - o ▶ / + para ajustar el volumen que desee, y presione DISPLAY/ENTER. 8 Presione STANDBY.

La indicación se ilumina y la alimentación se desactiva.

A la hora programada, la alimentación se activará y la música aparecerá. A continuación, la música desaparecerá y la alimentación se desactivará a la hora programada; a continuación, el reproductor entrará en el modo de espera.

Para comprobar o modificar el momento de inicio de la reproducción

Presione TIMER/CLOCK y, a continuación, DISPLAY/ENTER. Cada vez que presione DISPLAY/ENTER, se iluminará un ajuste almacenado. Si es necesario, modifique el ajuste cuando se ilumine. Una vez finalizada la comprobación, presione TIMER/CLOCK.

Para emplear el reproductor antes del inicio de una reproducción con temporizador

Si activa el reproductor, podrá emplearlo con normalidad. En el caso de la radio, si escucha una emisora diferente de la sintonizada en el paso 1 de la página 21, escuchará esta emisora a la hora programada. Desactive el reproductor antes de la hora programada.

Para detener la reproducción

Desactive la alimentación.

Desactivación automática de la unidad

Es posible programar el reproductor para que se desactive automáticamente transcurridos 10, 20, 30, 60, 90 o 120 minutos. De esta forma, podrá quedarse dormido escuchando música.

Consejos

• El visualizador no se ilumina cuando el temporizador de desactivación automática está en funcionamiento.
• Es posible combinar el temporizador de desactivación automática con el de activación. Ajuste en primer lugar el temporizador de activación (consulte la página 21), active la alimentación y, a continuación, ajuste el temporizador de desactivación.
• Es posible preparar músicas diferentes para el temporizador de activación y para el de desactivación. No obstante, no es posible almacenar emisoras diferentes.
• Es posible programar niveles de volumen diferentes para el temporizador de activación y para el de desactivación. Por ejemplo, podrá dormirse con un nivel más bajo y despertarse con otro más alto.

1 Reproduzca la fuente musical que desee. 2 Presione SLEEP para que aparezca "SLEEP". 3 Presione SLEEP y seleccione los minutos para que el reproductor se desactive automáticamente.

Cada vez que presione la tecla, la indicación cambia de la siguiente forma:

"10" → "20" → "30" →

"60" → "90" → "120" →

"sin indicación".

Si transcurren 4 segundos antes de presionar SLEEP, los minutos que aparecen en el visualizador se almacenan en la memoria.

Una vez transcurrido el espacio de tiempo programado, la música desaparecerá y el reproductor se desactivará automáticamente.

Para cancelar la función de desactivación automática

Presione SLEEP para que la indicación "SLEEP" desaparezca.

Para modificar el espacio de tiempo programado

Vuelva a realizar los pasos 2 y 3.

Grabación con temporizador de programas de radio

Es posible ajustar el temporizador para grabar programas de radio a una hora determinada. También es posible grabar con el temporizador el sonido del componente conectado a la toma LINE IN. Compruebe que ha ajustado el reloj (consulte "Ajuste del reloj" en la página 20).

Nota

No es posible programar el temporizador de grabación y el de activación automática a la misma hora (página 21).

Consejo

Si recibe un programa de MW/LW en el paso 1, presione ● / Π para comprobar si se escucha ruido. Si es así, presione PLAY MODE/MONO/ST/ ISS en el reproductor para seleccionar la posición en la que el ruido disminuya en mayor medida.

Antes de comenzar, asegúrese de que la indicación ⊙ (reloj) no está iluminada en el visualizador. En caso contrario, presione STANDBY.

1 Sintonice la emisora e inserte un cassette para realizar la grabación.

2 Presione DIR MODE en el reproductor para seleccionar el sentido de la cinta.

	Visualizador
Una cara	←
Ambas caras	→

3 Presione TIMER/CLOCK para que aparezca la indicación ⊙.

Realice las siguientes operaciones consultando el visualizador.

4 Presione ◀ / - o ▶ / + hasta que "REC" aparezca en el visualizador, y presione DISPLAY/ENTER.

5 Presione ◀ / - o ▶ / + hasta que "RADIO" aparezca en el visualizador, y presione DISPLAY/ENTER.

Al grabar el sonido del componente conectado a la toma LINE IN, presione ◀ / - o ▶ / + para que aparezca "LINE", y presione DISPLAY/ENTER.

Nota

Para cambiar la cara de grabación de la cinta de la cara inversa (◀) a la frontal (▶), presione STANDBY para que la indicación desaparezca y vuelva a presionar STANDBY.

Consejos

Los ajustes programados se conservan hasta que vuelva a definirlos. Si selecciona la grabación de las dos caras, dicha grabación se detendrá una vez grabadas las dos caras. De esta forma, se evitan grabaciones accidentales. - El visualizador no se ilumina mientras el temporizador de grabación automática está en funcionamiento.

6 Programe el temporizador a la hora y los minutos a los que desea iniciar la grabación.

① Presione 一 / - o + / + para ajustar la hora y presione DISPLAY/ENTER.

② Presione 一 / - o + / + para ajustar los minutos y presione DISPLAY/ENTER.

7 Ajuste el temporizador a la hora y los minutos a los que desee detener la grabación. (Realice el mismo procedimiento que en el paso 6.) 8 Presione ◀ / - o ▶ / + para ajustar el volumen que desee y presione DISPLAY/ENTER. 9 Presione STANDBY.

La alimentación se desactiva. El visualizador muestra la indicación ⑦ y la cara de grabación de la cinta (frontal ▶).

La alimentación se activa y la grabación se inicia a la hora programada. A continuación, la alimentación se desactivará a la hora programada y el reproductor entrará en el modo de espera.

Para comprobar o modificar el momento de inicio de la grabación

Presione TIMER/CLOCK y, a continuación, DISPLAY/ENTER. Cada vez que presione DISPLAY/ENTER, se iluminará un ajuste almacenado. Si es necesario, modifique el ajuste cuando se ilumine. Una vez finalizada la comprobación, presione TIMER/CLOCK.

Para escuchar la radio, etc., antes del inicio de la grabación con temporizador

Si activa el reproductor, podrá emplearlo con normalidad. Antes de la hora programada, sintonice la emisora que desee grabar y desactive la alimentación.

Para detener la grabación con temporizador

Desactive la alimentación.

Conexión del sistema

Asegúrese de desactivar la alimentación antes de realizar las conexiones.

2 Antena cerrada de MW/LW 2 Antena de FM

Nota

Conecte el altavoz derecho de esta unidad solo a los terminales de altavoz del altavoz izquierdo. Si conecta otro tipo de altavoces o equipo, pueden producirse fallos de funcionamiento.

Consejo

Sólo PMC-D307L: Esta unidad se suministra con 8 topes deslizantes redondos de 10 mm de diámetro. Fije uno debajo de cada una de las cuatro esquinas del altavoz para evitar que este se mueva cuando está expuesto a vibraciones ligeras, etc.

1 Conexión de los altavoces

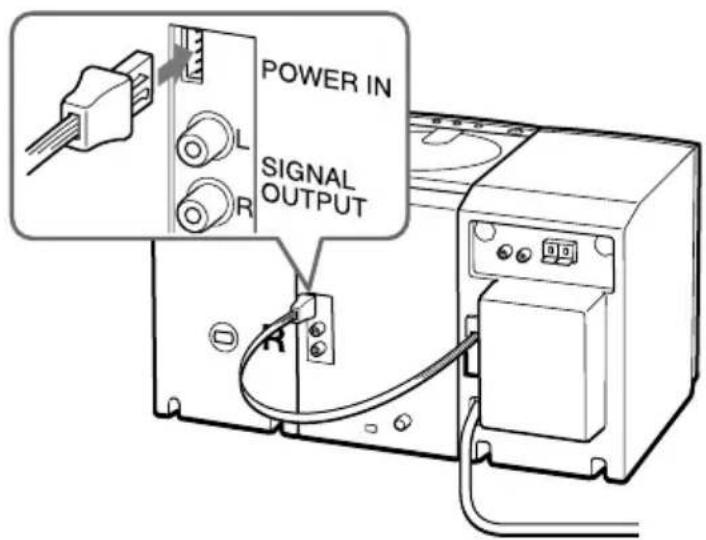

1 Conecte el cable de alimentación del altavoz izquierdo a la toma POWER IN del reproductor.

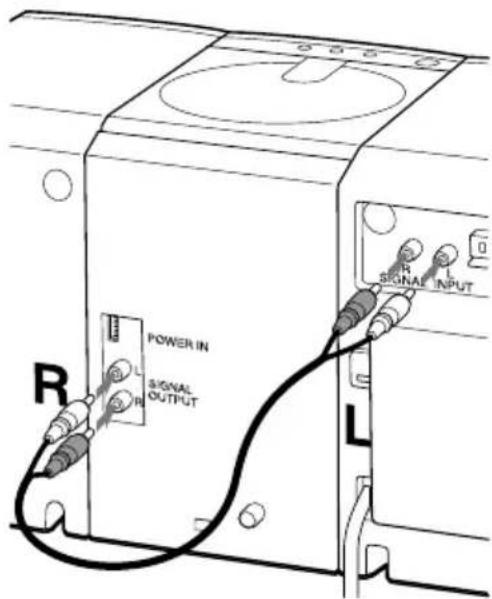

2 Conecte el cable de conexión de audio (suministrado) a las tomas SIGNAL OUTPUT del reproductor y a las tomas SIGNAL INPUT del altavoz izquierdo.

Conecte los enchufes blancos a las tomas L (izquierda) y los rojos a las tomas R (derecha).

3 Conecte el cable del altavoz derecho a los terminales SPEAKER OUT del altavoz izquierdo.

Conecte el cable rojo al terminal positivo (+), y el negro al negativo (-).

continuación

Conexión del sistema (continuación)

Nota

Mantenga las antenas lo más alejadas posible de los cables de altavoz y de otros cables de conexión. En caso contrario, es posible que se produzca ruido.

2 Conexión de las antenas

Antena cerrada de MW/LW* (suministrada)

Antena de FM** (suministrada)

• Reoriente la antena para mejorar la recepción de la emisión. ** Mantenga la antena en posición horizontal en la medida de lo posible.

Instalación de la antena cerrada de MW/LW

Consejo

La calidad de sonido puede cambiar en función de la polaridad del enchufe. Cambie el sentido de inserción del enchufe y compruebe la calidad de sonido.

3 Conexión del cable de alimentación de CA

Conecte el cable de alimentación de CA a la toma mural.

4 Inserción de las pilas en el control remoto

Inserte dos pilas R6 (tamaño AA) (no suministradas)

Sustitución de las pilas

Con un uso normal, la duración de las pilas es de seis meses aproximadamente. Cuando no pueda emplear el reproductor con el control remoto, sustituya todas las pilas por otras nuevas.

Desconecte la antena de FM suministrada y conecte la antena exterior de FM (no suministrada). Si suma un cable distribuidor, también puede usar la antena de TV.

Conexión de componentes sonoriales

Es posible disfrutar del sonido procedente de una videograbadora o de una reproductora o grabadora de minidiscos mediante los altavoces de esta unidad.

Asegúrese de desactivar la alimentación de cada componente antes de realizar las conexiones.

Para más información, consulte el manual de instrucciones del componente que vaya a conectar.

Nota

Conecte firmemente los cables para evitar fallos de funcionamiento.

Consejo

Es posible grabar el sonido del componente conectado. Inserte un cassette y pulse en el reproductor de cintas, manteniendo pulsado /11

Consejo

También es posible grabar el sonido de este reproductor con otra grabadora de cassettes; para ello, conecte esta a la toma LINE OUT de este reproductor.

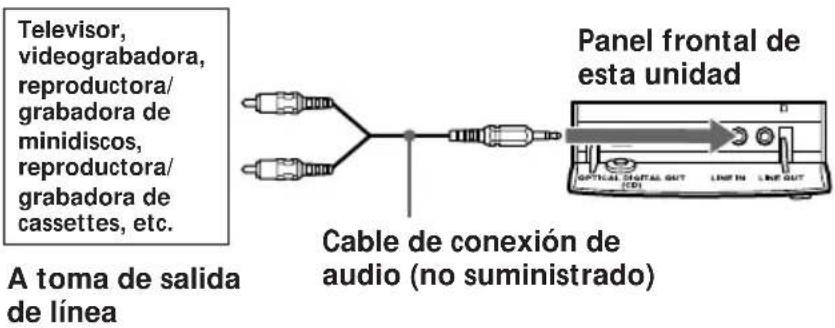

Recepción del sonido de un televisor, videograbadora y reproductora/grabadora de minidiscos

Una vez finalizadas las conexiones, encienda el reproductor y presione FUNCTION para que "LINE" aparezca en el visor.

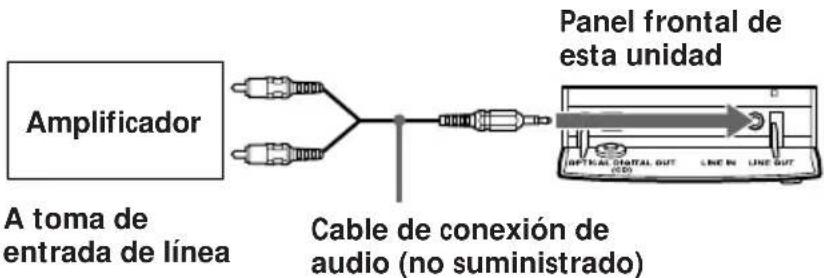

Recepción del sonido mediante los altavoces de otro equipo de audio

Notas

• Mientras "Cd" se muestra, la toma de salida óptica digital está en configuración y la toma se iluminará.
• Tienes en el CD se muestra.
• Mencionando y la toma se iluminará
• Tienes en el modo de parada.
• Si reproduce un CD-ROM que no sea de audio, es posible que se produzca ruido.

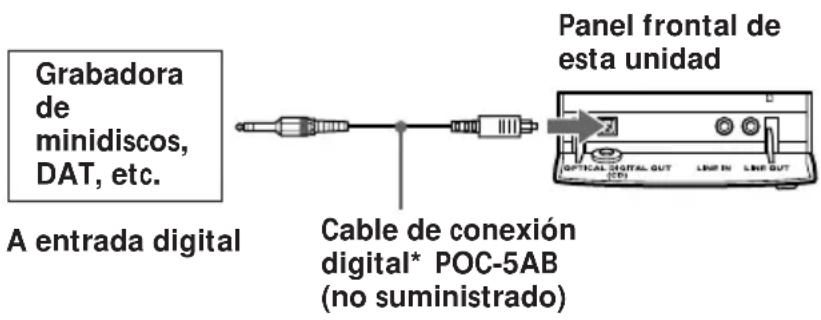

Grabación de un CD en una grabadora de minidiscos y DAT

Una vez finalizadas las conexiones, active la alimentación e inicie la grabación.

• Seleccione el cable de conexión dependiendo del tipo de toma de entrada digital de la grabadora que vaya a conectar. Para más información, consulte el manual de instrucciones del componente que vaya a conectar. La toma OPTICAL DIGITAL OUT (CD) de esta unidad es de forma cuadrada.

Tipo de toma / Número de modelo del componente del cable de conexión que va a conectar

Minienchufe optico POC-5AB (Walkman de minidiscos, etc.)

Conector tipo L de 7 pines POC-DA12P (Walkman tipo DAT, etc.)

Conector optico POC-10A de forma cuadrada (Grabadora de minidiscos, grabadora DAT, etc.)

Selección del énfasis de sonido

(Modo de sonido / MEGA BASS)

Es posible ajustar el énfasis del sonido que escuche.

Selección de las características de sonido

Presione SOUND para seleccionar el énfasis de sonido que desee.

Selección Para obtener
MECA BASS SOUND	sonidos potentes y nítidos, enfatización del audio de gama bajo y alta. “MEGA BASS” aparece en el visualizador.
SOUND	sonidos brillantes y ligeros, enfatización del audio de gama alta y media.
SOUND	presencia del sonido vocal, enfatización del audio de gama media.
MECA BASS SOUND	sonidos de percusión, enfatización de los graves. “MEGA BASS” aparece en el visualizador.
	todla gama dinámica musical, como música clásica.

Precauciones

Seguridad

• No intente desmontar el aparato, ya que el haz láser empleado en la sección del reproductor de discos compactos es perjudicial para los ojos. Solicite asistencia técnica a personal especializado.
• Si dentro de la unidad cae algún objeto sólido o líquido, desenchúfela y haga que personal especializado la revise antes de volver a utilizarla.

Fuentes de alimentación

• Para utilizar CA, use el cable de alimentación de CA suministrado; no emplee ningún otro tipo de cable.
• El reproductor no está desconectado de la fuente de alimentación de CA (toma de corriente) cuando está conectado a la toma mural, aunque el reproductor esté apagado.
• Si no va a utilizar las pilas, extráigalas para evitar posibles daños causados por fugas o corrosión.
• La placa de identificación que indica la tensión de funcionamiento, consumo de energía, etc., está situada en la parte posterior del lado izquierdo.

Ubicación

• No coloque el reproductor cerca de fuentes térmicas, ni en lugares expuestos a la luz solar directa, polvo excesivo o golpes mecánicos.
• No coloque el reproductor en lugares inclinados o inestables.
• No coloque nada a una distancia inferior a 10 mm de los lados de la unidad. Los orificios de ventilación no deben obstruirse para que el reproductor funcione correctamente y prolongar la duración de sus componentes.
• Si deja el reproductor en un automóvil expuesto al sol, asegúrese de elegir un lugar dentro del mismo donde la unidad no quede expuesta a los rayos directos del sol.
• Ya que los altavoces emplean un imán intenso, mantenga alejadas del reproductor tarjetas de crédito provistas de codificación magnética y relojes de cuerda para evitar posibles daños producidos por el imán.
• Cuando transporte el reproductor, no agarre la tapa del compartimiento de discos. Si lo hace, dicha tapa puede abrirse y el reproductor podrá caerse.

Funcionamiento

• Si traslada el reproductor directamente de un lugar frío a otro cálido, o si lo instala en una sala muy húmeda, puede condensarse humedad en las lentes del interior de la sección del reproductor de discos compactos. Si esto ocurre, la unidad no funciona correctamente. En este caso, extraiga el CD y espere una hora aproximadamente hasta que se evapore la humedad.
• Si no ha utilizado el reproductor durante mucho tiempo, ajústelo en el modo de reproducción para calentarlo durante una hora antes de insertar un cassette.

Si desea realizar una consulta o resolver algún problema en relación con el reproductor, póngase en contacto con el proveedor Sony más próximo.

continuación

Precauciones (continuación)

Notas sobre los discos compactos

• Antes de la reproducción, limpie el CD con un paño de limpieza desde el centro hacia los bordes.

• No emplee disolventes como bencina, diluyentes, limpiadores disponibles en las tiendas del ramo ni aerosoles antiestáticos destinados a discos de vinilo.
• No exponga el CD a la luz solar directa ni a fuentes térmicas como conductos de aire caliente, ni lo deje en un automóvil aparcado a la luz solar directa, ya que puede producirse un considerable aumento de temperatura en el interior.
• No adhiera papeles ni adhesivos sobre el CD, ni arañe su superficie.
• Después de la reproducción, guarde el CD en su caja.

Si el CD presenta arañazos, suciedad o huellas dactilares, pueden producirse errores de lectura.

Notas sobre los cassettes

• Rompa la lengüeta del cassette de la cara A o B para evitar grabaciones accidentales. Si desea volver a grabar en la cinta, cubra el orificio de la lengüeta rota con cinta adhesiva.

• Para grabar en una cinta cuya lengüeta está rota, cubra el orificio de lengüeta correspondiente a la cara A o B con cinta adhesiva.
• No se recomienda el uso de cassettes con tiempo de reproducción superior a 90 minutos, excepto para grabaciones o reproducciones largas y continuas.

Solución de problemas

GeneralesReprodut	Problema	Solutución
	Ausencia de sonido.	• Presione OPERATE para activar el reproductor. • Conecte con firmeza el cable de alimentación de CA a una toma mural. • Conecte el cable de alimentación a la toma POWER IN del reproductor (pagina 26). • Conecte correctamente el cable de conexión de audio (pagina 27). • Ajuste el volumen. • Desenchufe los auriculares cuando escuche mediante los altavoces.
	“no disc” se ilumina en el visualizador también haya un CD insertado.	• Inserte el CD con la superficie de la etiqueta:Hacia arriba.
	El CD no se reproduce.	• Compruebe que el compartmentio de discs está cerrado. • Coloque el CD con la superficie de la etiqueta:Hacia arriba. • Limpie el CD. • Extraiga el CD ycede abierto el compartmentio de discos durante una hora aproximamente hasta que la condensación de humedad seSEOque. • Presione en la sección de discos compactos paraCambiar la función del reproductor a “Cd”.
	El sonido desaparece.	• Reduzca el volumen. • Limpie el CD, o sustitúvalo si está seriamente dañado. • Situé el reproductor en un lugar sin vibraciones.
	El sonido es débil o de mala calidad.	• Aleje el reproductor del televisor. • Si employs el control remotoomistres escucha la banda de radio de MW/LW, es possible que se oiga ruido. Esto es inevitable.
	El sonido no es estéreo.	• Presione PLAY MODE/MONO/ST/ISS en el reproductor hasta que aparezca “STEREO”.
	LaImagen del televisor es inestable.	• Si escucha un programa de FM cerca del televisor con una antenna interior, aleje el reproductor del televisor.

continuación

Solución de problemas (continuación)

	Problema	Solutución
Reprodctor de cintas	La cinta no se mueve al presionar una tecla de funcionaimiento.	Cierre con firmeza el compartmentimiento de cassettes.
	La tecla ●/■ no funciona/La cinta no se reproduce.	Compruebe que el cassette dispone de lengüeta de seguridad.Presione en la sección de cintas paraieselamalFunción del reproductor a "TAPE".
	La cinta no se borra por completeo.	Limpie las cabezas bomradoras (consulte la págin38).
	La cinta no se graba.	Compruebe que ha insertado la cintacorrectamente.Compruebe que el cassette dispone de lengüeta decurity.
	El sonido es débil o de mala calidad.	Limpie las cabezas,los rodillos de apriete y loscabrestantes (consulte la págin38).Desmagnetice las cabezas con undesmagnetizador (consulte la págin38).
	El reproductor de cintas nointroduce el modo de pausadurante la reproduccion.	El reproductor de cintas introduce el modo depausa sólo durante la grabación.
	El sonido se distorsiona.	Está utilizingandauna cinta TYPE II (posicion alta) o TYPE IV (metal).Emplee sólo cintas TYPE I (normal).
Temporizador	El temporizador no funciona.	Compruebe que la hora del reloj es correcta.Compruebe si se ha producido un corte desuministro de CA.Cerciórese de que la cinta no se ha bobinadohasta el final.Compruebe que el visualizador muestra laindicacion ② (reloj).
	Problema	Solución
Control remoto	El control remoto no funciona.	• Sustituya todas las pilas del control remoto pordietras新品as, en caso de estar casi agotadas.• Cerciórese de orientar el control remoto hacía el sensor remoto del reproductor.• Retire todos los obstáculos entre el controlremoto y el reproductor.• Compruebe que el sensor remoto no estáexpuesto a iluminación intensa, como la luzsolar directa o lámparas fluorescentes.• Acérquese al reproductor cuando emplee elcontrol remoto.

Si después de intentar las soluciones propuestas el problema no se soluciona, desenchufe el cable de alimentación de CA. Una vez desaparezcan todas las indicaciones del visualizador, vuelva a enchufar el cable de alimentación de CA. Si el problema no se soluciona, póngase en contacto con el proveedor Sony más próximo.

Mantenimiento

Limpieza de la lente

Si la lente se ensucia, puede producirse pérdida de sonido durante la reproducción de un CD. Límpiela con un soplador disponible en las tiendas del ramo.

Limpieza de las cabezas y recorrido de cinta

Limpie las cabezas, los rodillos de apriete y los cabrestantes con un bastoncillo ligeramente humedecido con un líquido limpiador o alcohol cada 10 horas de uso para obtener una calidad óptima de reproducción y grabación. No obstante, para conseguir grabaciones con la mayor calidad posible, se recomienda limpiar todas las superficies del recorrido de cinta antes de cada grabación.

Una vez realizada la limpieza, no inserte la cinta hasta que todos los componentes estén completamente secos.

Desmagnetización de las cabezas de cinta

Después de 20 a 30 horas de uso, se acumula una gran cantidad de magnetismo residual en las cabezas de cinta, lo cual produce pérdida de sonido de alta frecuencia y siseo. Por tanto, deben desmagnetizarse las cabezas y todos los componentes metálicos del recorrido de cinta con un desmagnetizador de cabezas de cinta disponible en las tiendas del ramo.

Limpieza del exterior

Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice ningún tipo de estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.

Especificaciones

Sección del reproductor de discos compactos

Sistema

Audiodigital de discos compactos

Propiedades del diodo láser

Material: GaAlAs

Longitud de onda: 780 nm

Duración de emisión: continua

Salida de láser: inferior a 44,6 μW (Esta calidad es el valor medido a una distancia de unos 200 mm de la superficie de lente del bloque captador óptico con una apertura de 7 mm).

Velocidad del eje

200 r/min (rpm) a 500 r/min (rpm) (CLV)

Número de canales

2

Respuesta de frecuencia

20-20.000 Hz +1/-2,5 dB

Fluctuación y trémolo

Por debajo del límite medible

Sección de la radio

Gama de frecuencias

FM Europa 87,6 - 107 MHz

Italia 87,5 - 108 MHz

MW 531 - 1.602 kHz

LW 153 - 279 kHz

IF

FM: 10.7 MHz

MW/LW: 450 kHz

Antenas

FM: Terminal de antena exterior

MW/LW: Terminales de antena exterior

Sección de casetes

Sistema de grabación

4 pistas, 2 canales estéreo

Tiempo de bobinado rápido

Aprox. 130 s (seg.) con cassettes Sony C-60

Respuesta de frecuencia

TYPE I (normal): 40 - 15.000 Hz

Generales

Altavoz

Gama completa: 8 cm de diámetro, 6,0 ohmios, tipo cónico ×2

Entrada

Toma LINE IN (minitoma estéreo)

Nivel de entrada mínima 250 mV

Salidas

Toma de auriculares (minitoma estéreo)

Para auriculares de 16 - 68 ohmios de impedancia. Toma LINE OUT (minitoma estéreo)

Nivel de salida nominal de 440 mV con una

impedancia de energía de 47 kilohmios

Salida digital óptica (conector de calidad óptico)

Longitud de onda: 630 - 690 nm

Salida máxima de potencia

10W + 10W

Requisitos de alimentación

Sistema personal de componentes:

230VCA,50Hz

Control remoto:

3 V CC, 2 pilas R6 (tamaño AA)

Consumo de energía

35WCA

Dimensiones (incluidas partes salientes)

PMC-D305L

Reproductor: aprox. 130 - 211 - 200 mm

(an/al/prf)

Altavoz izquierdo: aprox. 125·210·234 mm

(an/al/prf)

Altavoz derecho: aprox. 125 - 210 - 200 mm

(an/al/prf)

PMC-D307L

Reproductor: aprox. 130·211·200 mm

(an/al/prf)

Altavoz izquierdo: aprox. 130·210·235 mm

(an/al/prf)

Altavoz derecho: aprox. 130·210·200 mm

(an/al/prf)

Masa

PMC-D305L

Reproductor: aprox. 1,7 kg

Altavoz izquierdo: aprox. 2,8kg

Altavoz derecho: aprox. 1,1kg

PMC-D307L

Reproductor: aprox. 1,7kg

Altavoz izquierdo: aprox. 3,2kg

Altavoz derecho: aprox. 1,6kg

Accesorios suministrados

Mando a distancia (1)

Antena de cable de FM (1)

Antena cerrada de MW/LW (1)

Cable de conexión de audio (1)

Topes deslizantes (8) (sólo PMC-D307L)

Diseño y especificaciones sujetos a cambios sin previo aviso.

Accesorios opcionales

Auriculares Sony, serie MDR

Índice alfabético

A, B

Ajuste del reloj 20

AUTO PRESET 17

C

Conexión

altavoces 26

antenas 28

cable de alimentación

de CA 29

componentes

opciones 30

sistema 26

Creación de su propio

programa 15

D

Desmagnetización de las

cabezas de cinta 38

E, F

Emisoras de radio

programación 17

sintonización 18

Énfasis de sonido 32

G, H

Grabación

en cintas 10

I, J, K

Instalación 26

L

Limpieza

cabras y recorrode

cinta 38

exterior 38

Localización de una

canciónspecifica 13

M, N, O

MEGA BASS 32

Mejora de recepción de

emisiones 7

Modo de sonido 32

P, Q

Pilas para control remoto 29

Programación de

emisoras de radio 17

R

Radiorecepción 6

Reproducción

de CD 4

de cinta 8

emisoras de radio

programadas 18

repetida de canciones

14

Reproducción de

programa 15

Reproducción repetida

14

Reproductor de cintas 19

Reproductor de discos

compactos 12

S

Selección

canciones 5, 13

énfasis de sonido 32

sentido de la cinta 9

Solución de problemas

35

T

Temporizador

Activación automática de la unidad 21

Desactivación automática de la unidad 23

Grabación con

automática de la

unidad 23

Grabación con

temporizador de

programas de radio 24

U

Uso del visualizador 12

V,W,X,Y,Z

Visualizador 12
