MHCR880 - Sistema de alta fidelidad SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cadena Hi-Fi
Marca	Sony
Modelo	MHCR880
Dimensiones (l/al/p)	Aprox. 280 × 360 × 395 mm
Peso	Aprox. 12,2 kg
Alimentación	Red 230 V, 50/60 Hz
Consumo eléctrico	190 W
Potencia de salida (RMS)	200 W + 200 W (6 ohmios, 1 kHz, 10% DHT)
Reproductor de CD	3 discos, reproducción programada, aleatoria, repetida
Pletina de casete	2 pletinas (A y B), detección automática TYPE I/II/IV
Sintonizador	FM/AM, RDS (modelo Europa), 20 presintonías FM + 10 AM
Funciones de audio	DBFB, SYNC BASS, GROOVE, ecualizador gráfico, efectos envolventes
Efectos DJ	LOOP, FLASH, caja de percusión, caja de ritmos, BEAT JAM, AUTO BPM
Karaoke	Sí, con micrófono (no incluido), reducción de voz, eco
Temporizadores	Sleep (sueño), despertador (DAILY), grabación programada
Altavoces delanteros	4 vías, 5 altavoces: woofer 20 cm, tweeter central 5 cm, tweeter lateral 5 cm (×2), super tweeter 4 cm
Altavoces envolventes	1 vía, 1 altavoz 8 cm (incluidos con algunos modelos)
Entradas	VIDEO IN, MD IN (cinch), MIX MIC (jack 6,35 mm)
Salidas	PHONES (jack 6,35 mm), SPEAKER (altavoces delanteros + envolventes), SUPER WOOFER
Accesorios incluidos	Mando a distancia, pilas, antena de cuadro AM, antena de hilo FM, cables de altavoces, almohadillas de altavoces
Seguridad	Clase láser 1, no exponer a la humedad, no abrir la carcasa
Mantenimiento y limpieza	Limpiar los cabezales del casete cada 10 h con un casete de limpieza; desmagnetizar cada 20-30 h; limpiar el estuche con un paño suave
Reparabilidad	Confíe cualquier reparación a un técnico cualificado

Preguntas frecuentes - MHCR880 SONY

¿Cómo ajustar la hora en el sistema Sony MHCR880?

Apague el sistema, luego presione CLOCK/TIMER SET. Gire el dial para ajustar las horas, presione ENTER/NEXT, luego ajuste los minutos y confirme. Si el sistema está encendido, primero seleccione SET CLOCK.

¿Cómo presintonizar estaciones de radio?

Presione TUNER/BAND para elegir la banda (FM, AM, etc.). Use + o - para sintonizar una estación, luego presione TUNER MEMORY y luego ENTER/NEXT para memorizar. Repita para otras estaciones.

¿Cómo grabar un CD en un casete?

Inserte un CD y un casete virgen en la pletina B. Presione CD SYNC. Seleccione la dirección de grabación con DIRECTION, luego presione REC PAUSE/START. La grabación sincronizada comienza.

¿Cómo usar la función de karaoke?

Conecte un micrófono a la toma MIX MIC. Ajuste MIC LEVEL a cero, luego presione KARAOKE PON/MPX para seleccionar el modo. Inicie la reproducción de un CD o casete y ajuste el volumen del micrófono. Para detener, vuelva a poner MIC LEVEL a cero y desconecte el micrófono.

¿Qué hacer si el mando a distancia no funciona?

Compruebe que no haya obstáculos entre el mando y el sensor del sistema. Asegúrese de que el mando apunte hacia el sensor. Si las pilas están bajas, reemplácelas por dos pilas nuevas de tipo AA (R6).

¿Cómo limpiar los cabezales de la pletina de casete?

Limpie los cabezales cada 10 horas de uso con un casete de limpieza de tipo seco o húmedo. Siga las instrucciones del casete de limpieza. Una limpieza regular evita la distorsión y la pérdida de señal.

¿Cómo programar la grabación de un programa de radio?

Primero presintonice la estación de radio y ajuste el reloj. Sintonice la estación, luego presione CLOCK/TIMER SET. Gire el dial para seleccionar REC, presione ENTER/NEXT, luego ajuste la hora de inicio y fin. Inserte un casete virgen y apague el sistema. La grabación comienza automáticamente.

¿Cómo activar el modo de ahorro de energía?

Cuando el sistema esté apagado, presione POWER SAVE/DEMO. El sistema entra en modo de ahorro de energía, el reloj se apaga y el consumo se reduce. Para salir de este modo, presione DISPLAY.

¿Cómo cancelar la demostración que aparece?

Presione DISPLAY (o DEMO según el modelo) cuando el sistema esté apagado. La demostración se detiene. Se reactiva automáticamente después de un corte de energía de más de medio día.

¿Qué hacer en caso de condensación en el reproductor de CD?

Si transporta el sistema de un lugar frío a uno cálido, puede formarse condensación en la lente del reproductor de CD. Retire el CD y deje el sistema encendido durante aproximadamente una hora hasta que la humedad se evapore.

MANUAL DE USUARIO MHCR880 SONY

Manual de Instrucciones ES

MHC-GRX80/R880

MHC-RXD8S/RXD8

ADVERTENCIA

Reproducción ininterrumpida de CD 22

Reproducción ininterrumpida de CD

— Reproducción continua

Reproducción ininterrumpida 22

Reproducción normal 10

Reproducción programada 21

Reproducción repetida 19

N

Temporizador

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

Este aparato está clasificado como productor láser de clase 1 (CLASS 1 LASER). La etiqueta CLASS 1 LASER PRODUCT se encuentra en la parte posterior exterior.

Este planta estéreo está equipado con el sistema de reducción de ruido Dolby* de tipo B.

• Fabricado bajo licencia de Dolby Laboratories Licensing Corporation. DOLBY y el símbolo de la doble D son marcas de Dolby Laboratories Licensing Corporation.

Índice

Preparativos

Paso 1: Conexión del sistema. 4

Paso 2: Ajuste del reloj 6

Paso 3: Memorización de emisoras...... 7

Ahorro de energía en el modo de espera. 9

Operaciones básicas

Reproducción de discos compactos... 10

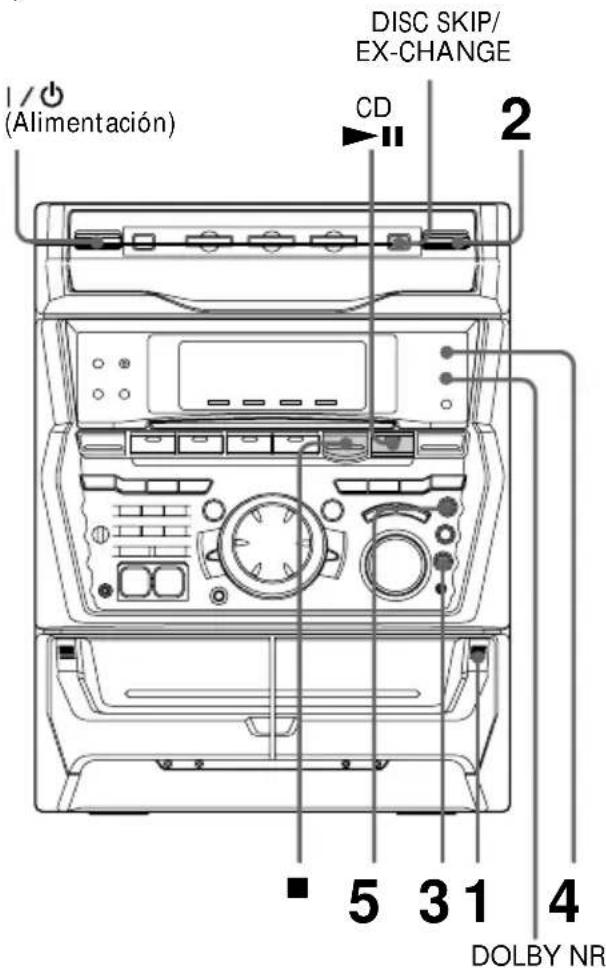

Grabación de un disco compacto.......12

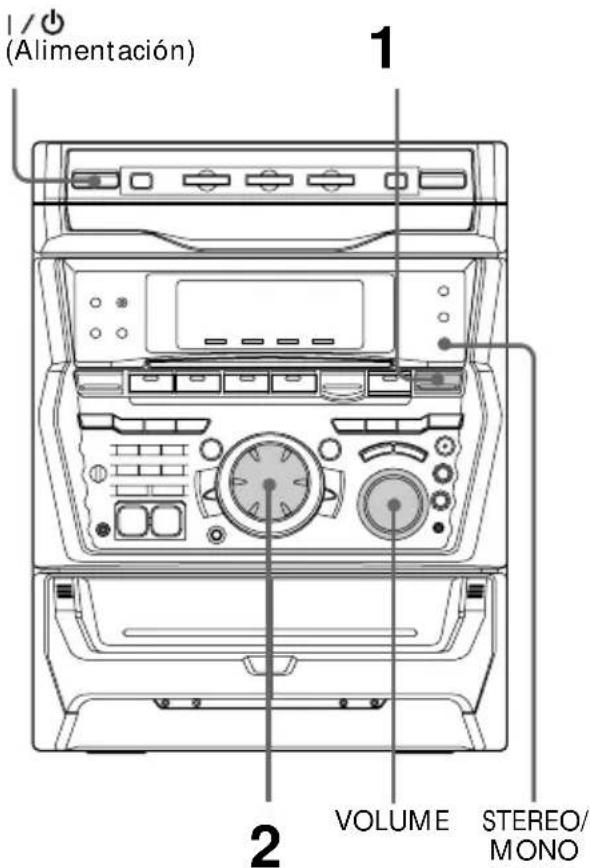

Escucha de la radio 13

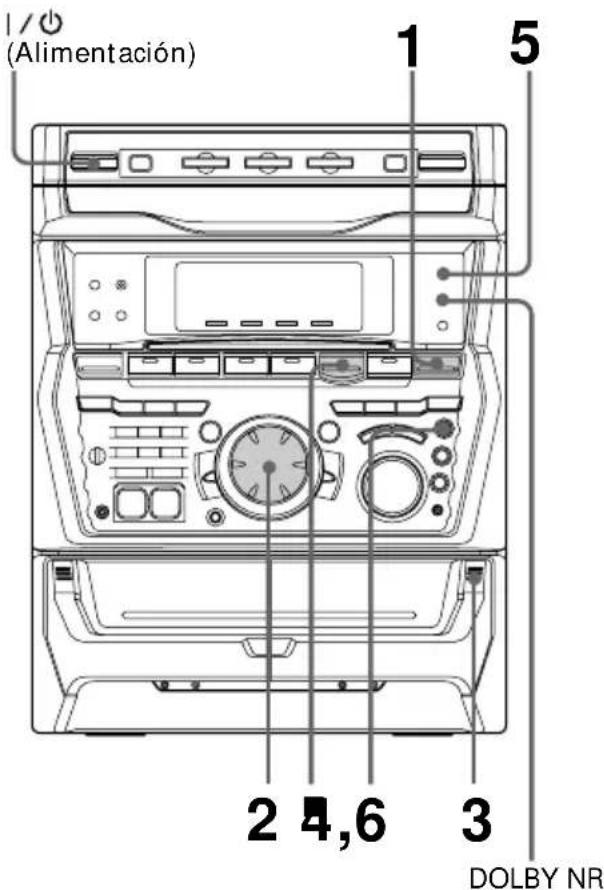

Grabación de la radio 14

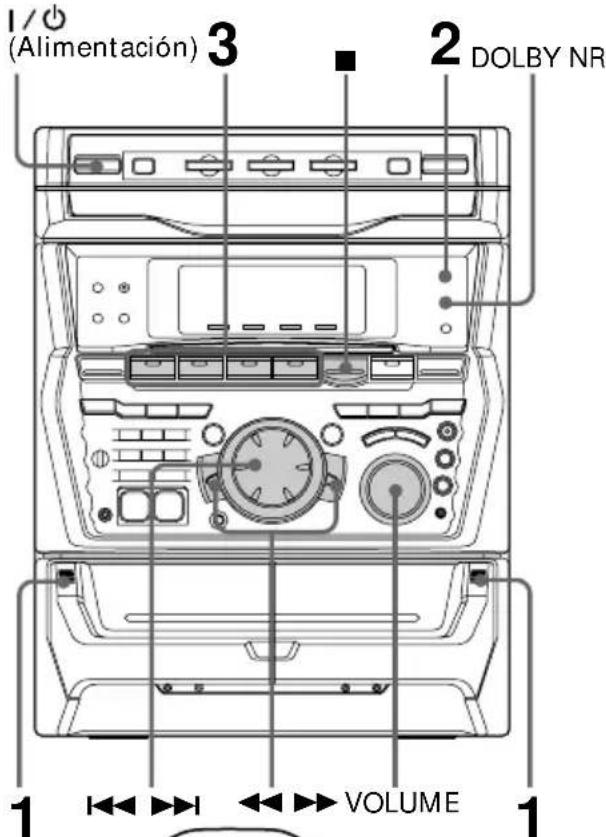

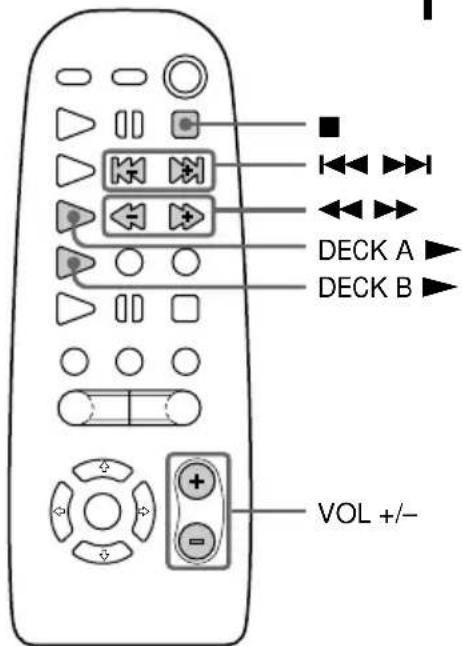

Reproducción de cintas 15

Grabación de una cinta 17

Reproductor de discos compactos

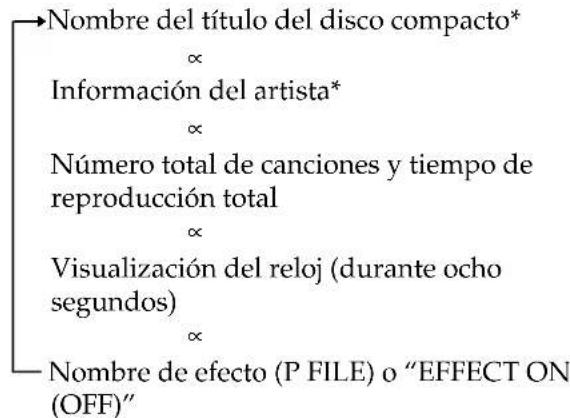

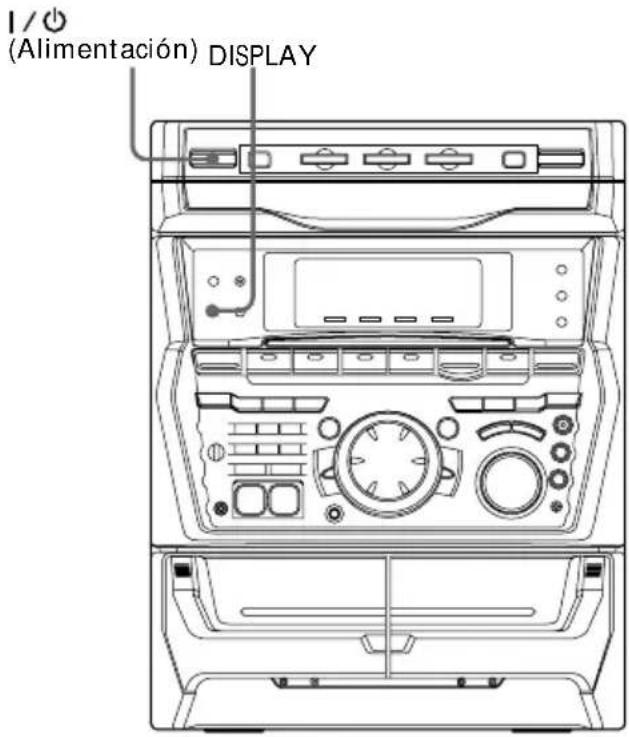

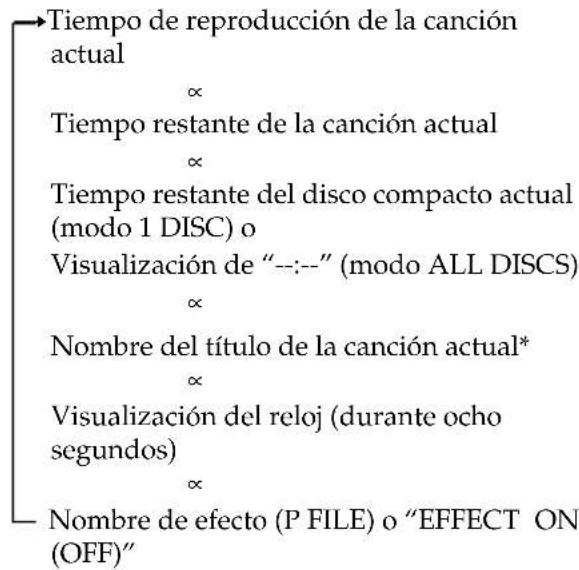

Utilización del visualizador del reproductor de discos compactos 18

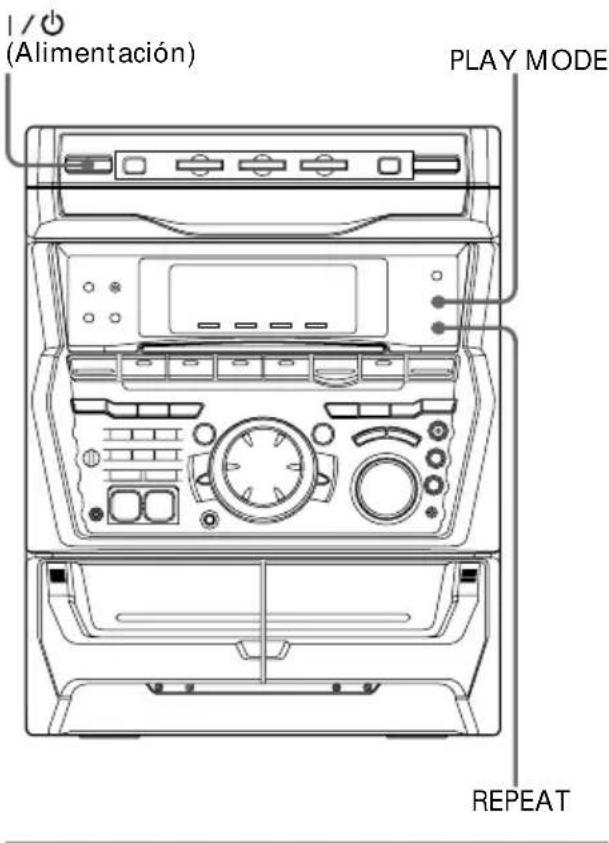

Reproducción repetida de canciones de discos compactos 19

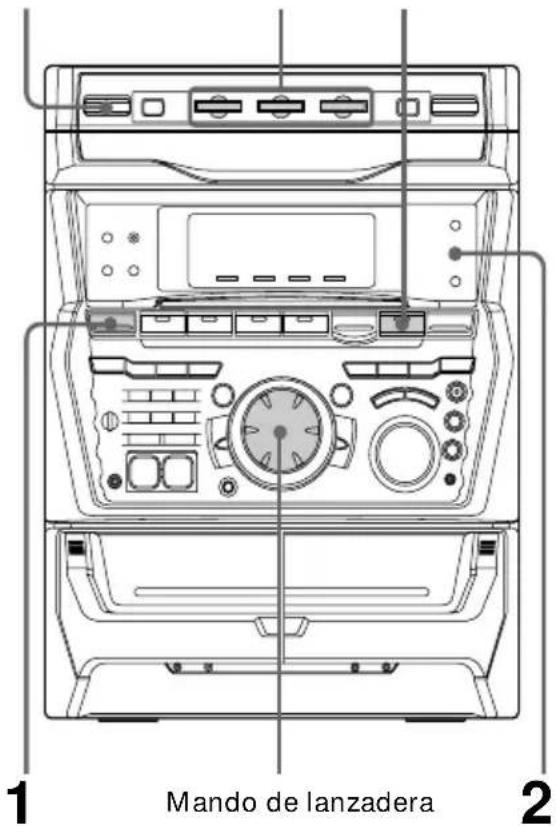

Reproducción de canciones de discos compactos en orden arbitrario....20

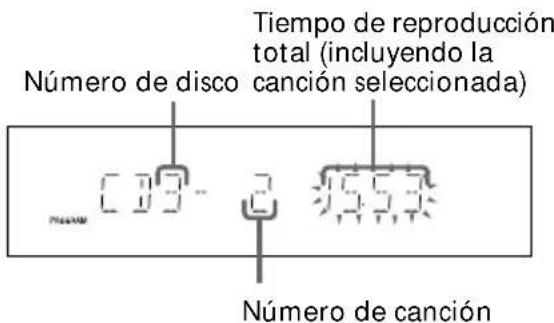

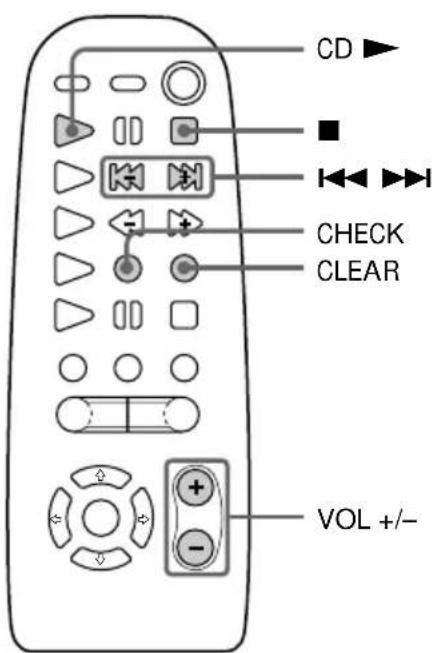

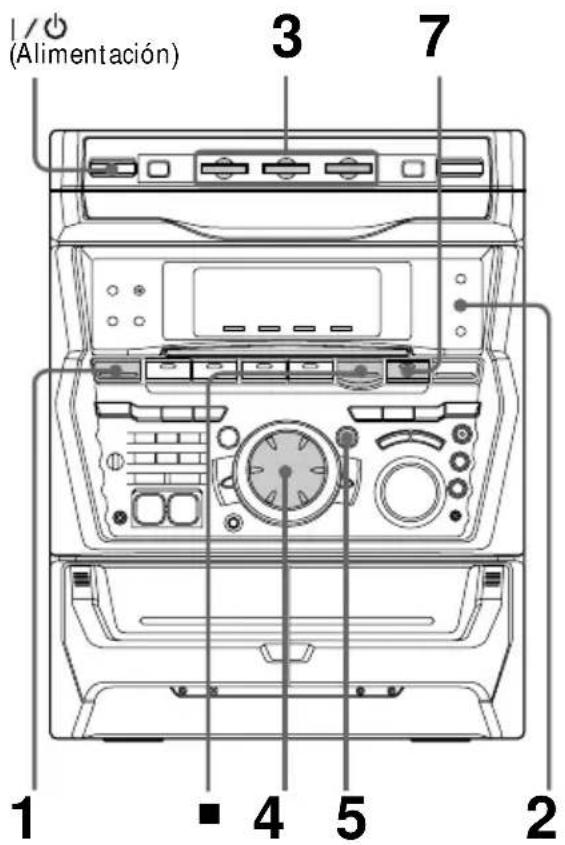

Programación de canciones de discos compactos 21

Reproducción de discos compactos sin interrupciones 22

Decks de casetes

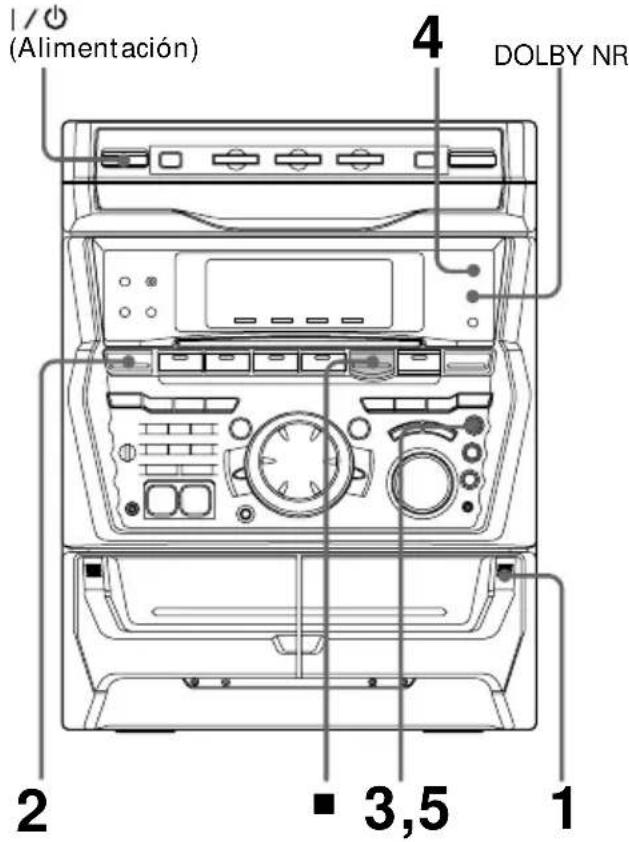

Grabación manual de una cinta 23

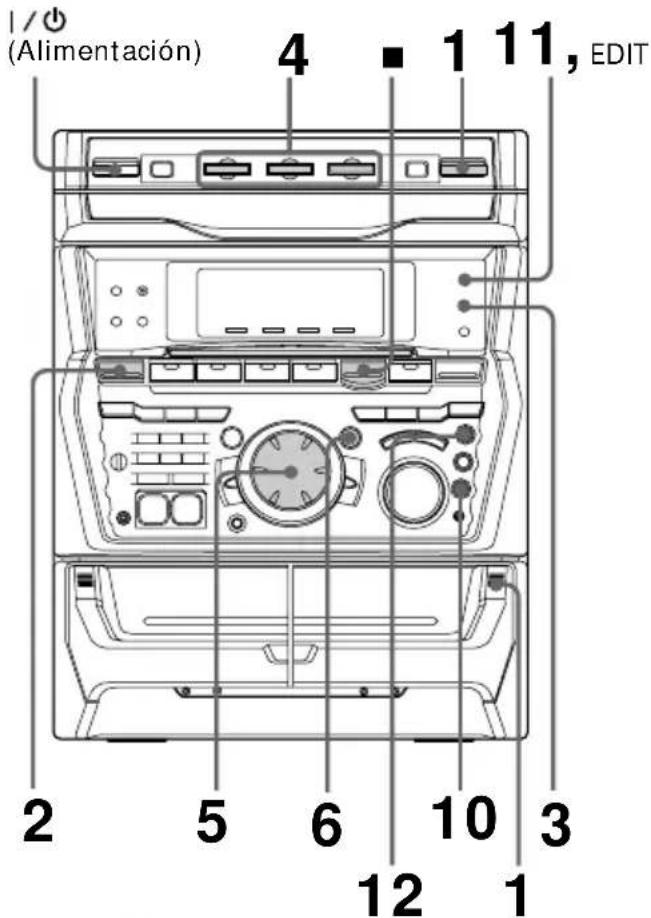

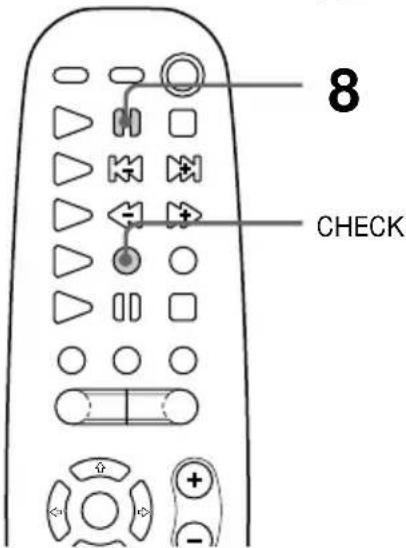

Grabación de discos compactos especificando el orden de las canciones 24

Efectos de pinchadiscos

Repetición de una parte de un disco compacto 26

Destello de una parte de un disco compacto 26

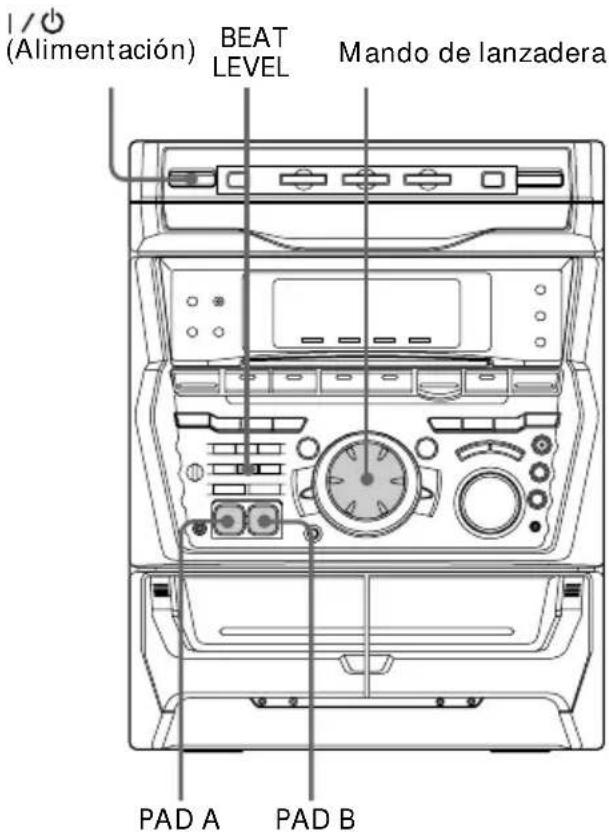

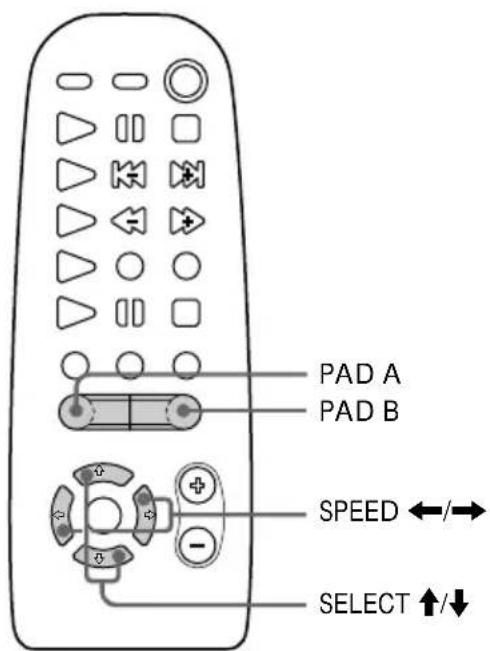

Utilización de la batería electrónica... 27

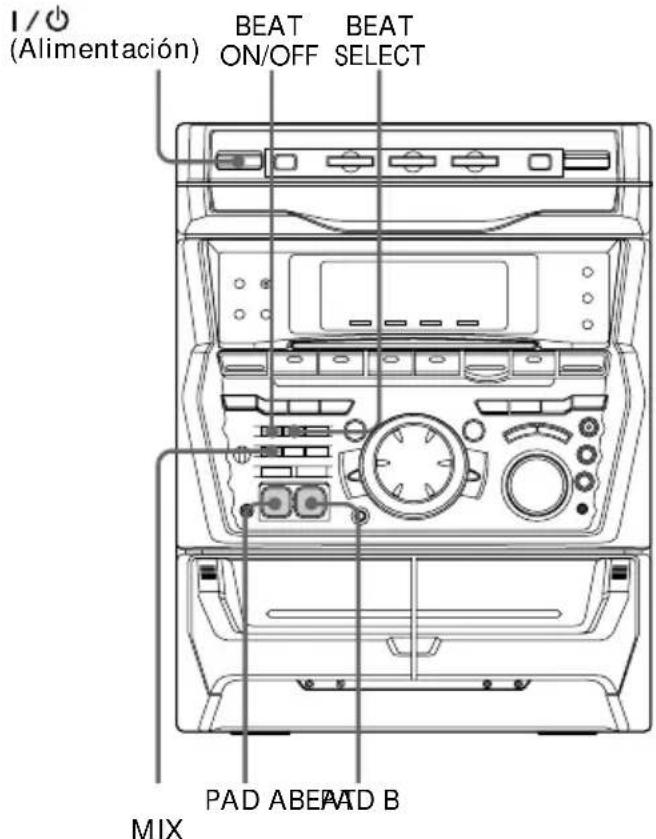

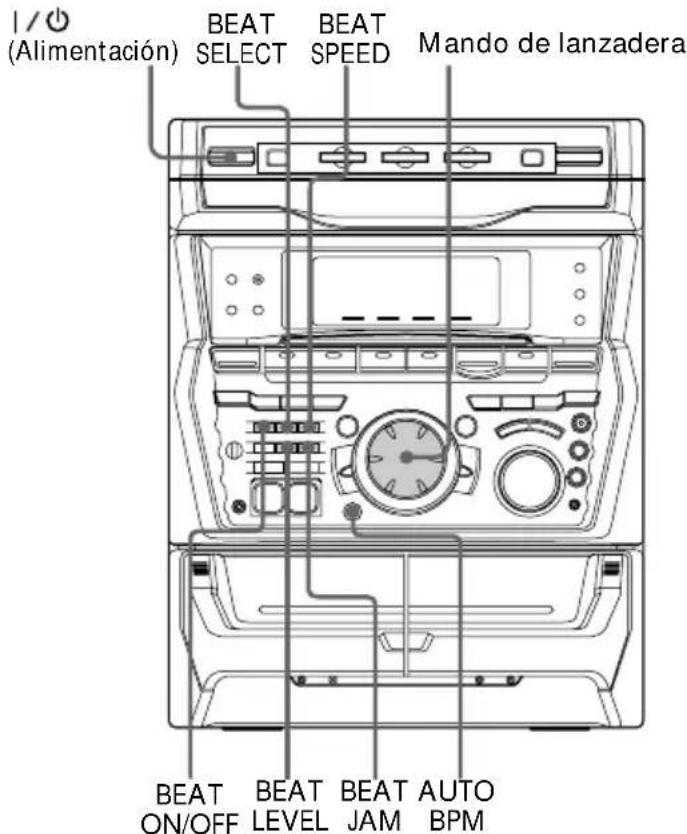

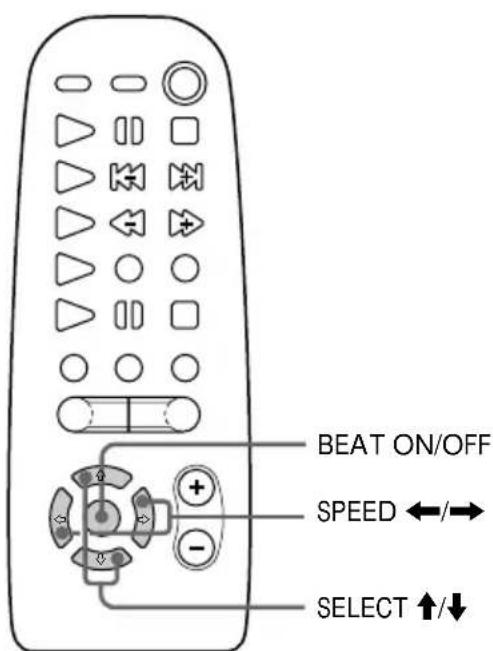

Utilización de las funciones de compás 28

Ajuste del sonido

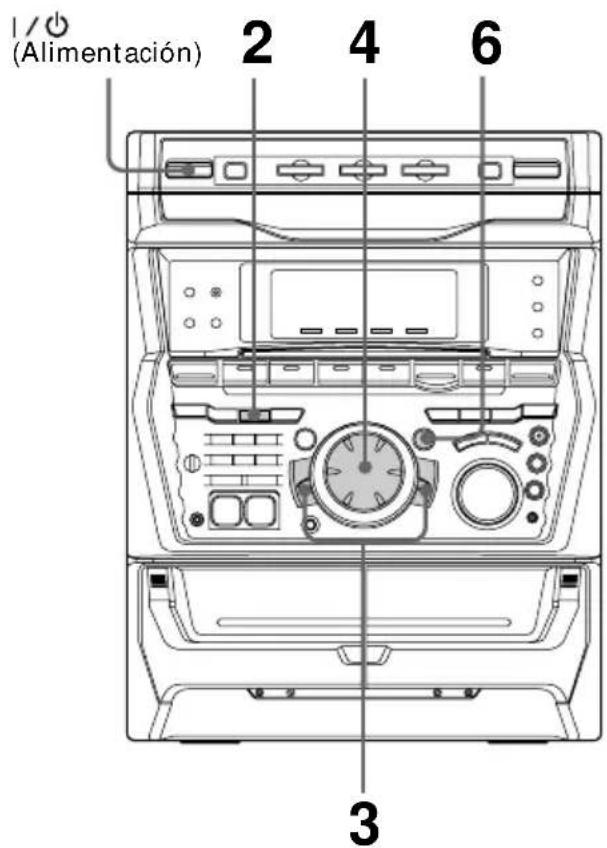

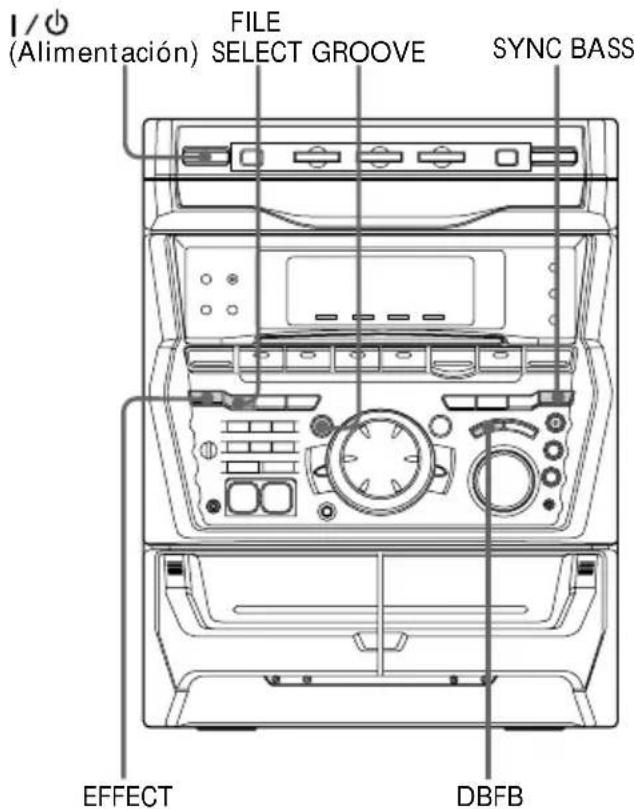

Ajuste del sonido 31

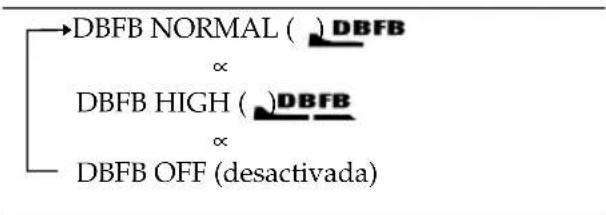

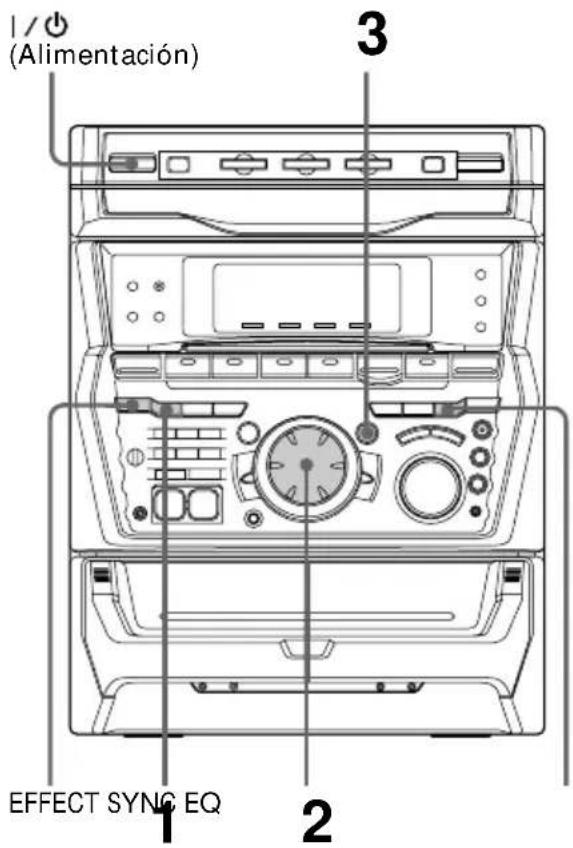

Selección del énfasis del sonido 32

Cambio de la visualización del analizador de espectro 33

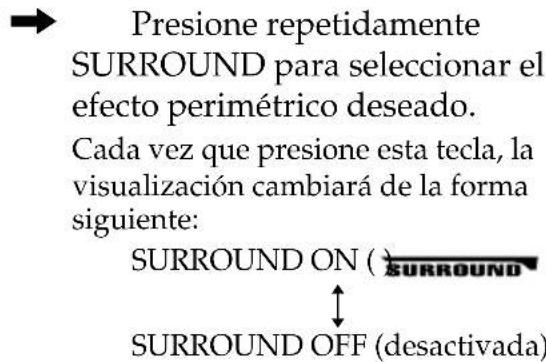

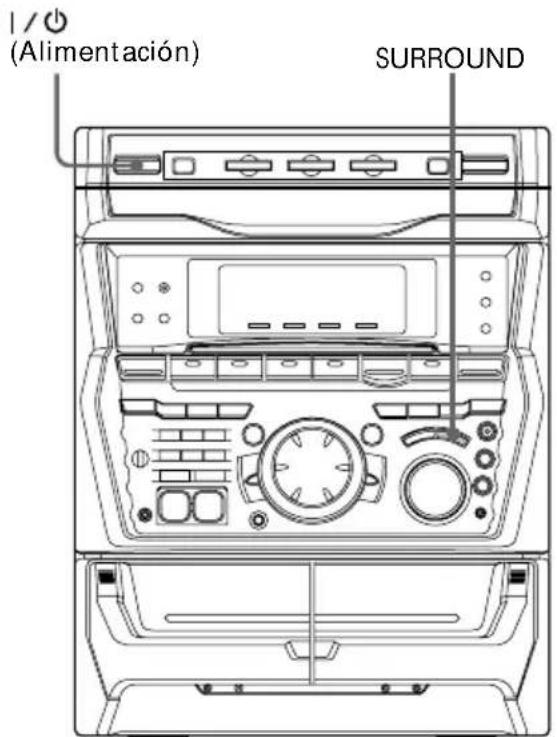

Selección de efectos perimétricos.... 34

Confección de un archivo de énfasis de sonido personal 35

Otras unidades

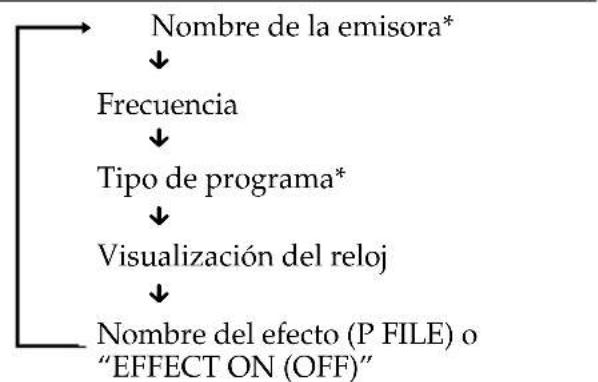

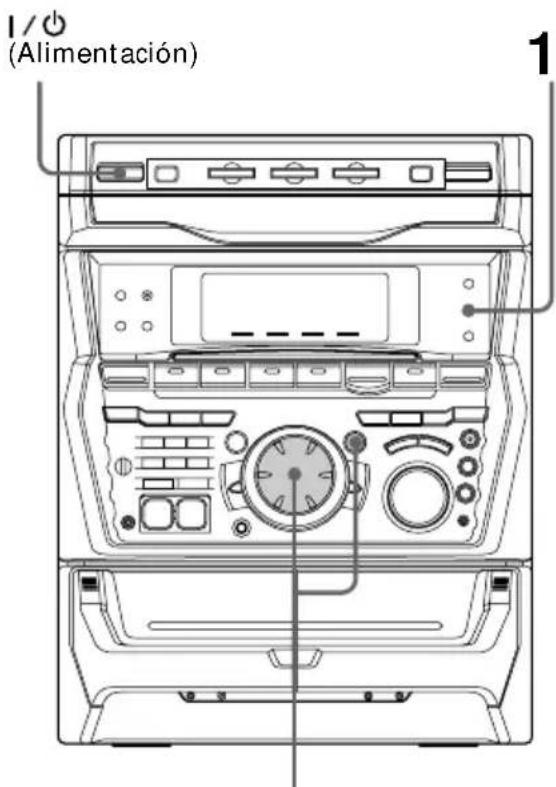

Utilización del sistema de datos radiofónicos (RDS)* 37

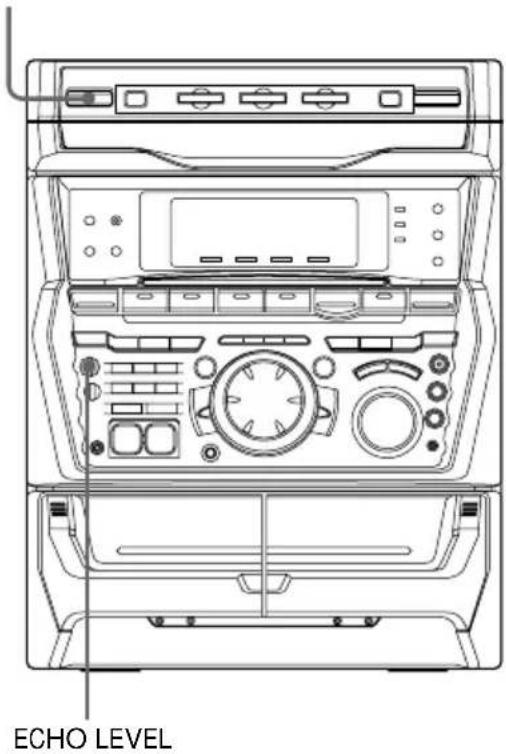

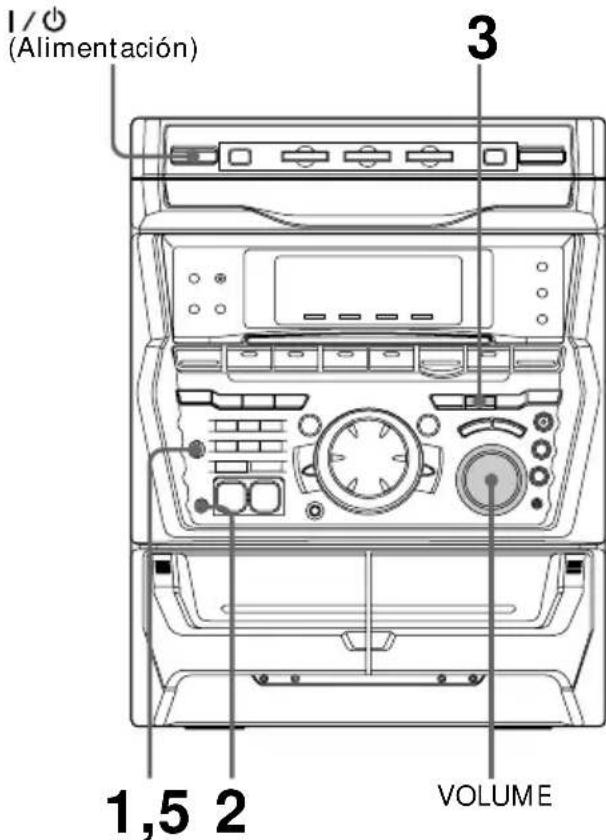

Canto con acompañamiento musical: Karaoke 39

Para dormirse con música. 41

Para despertarse con música 42

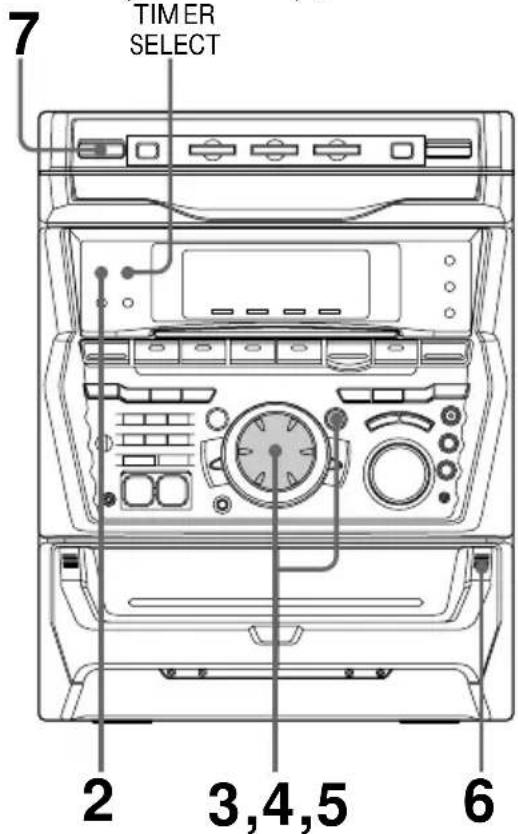

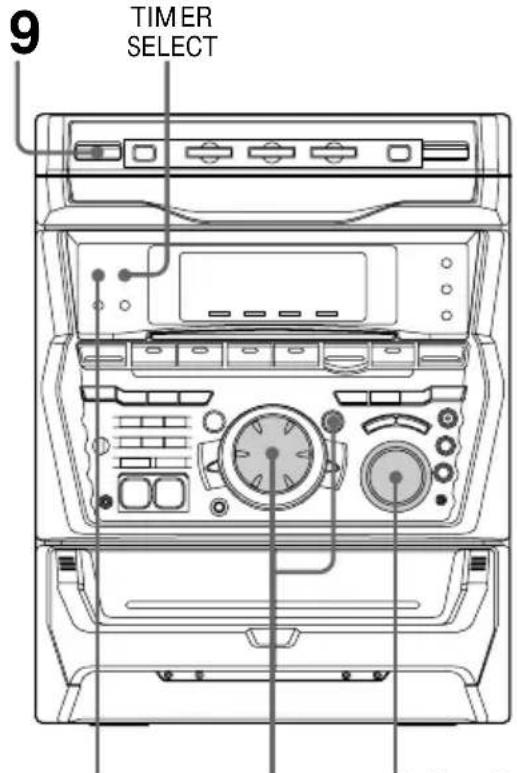

Grabación de programas radiofónicos con el temporizador 43

Componentes de audio video opcionales

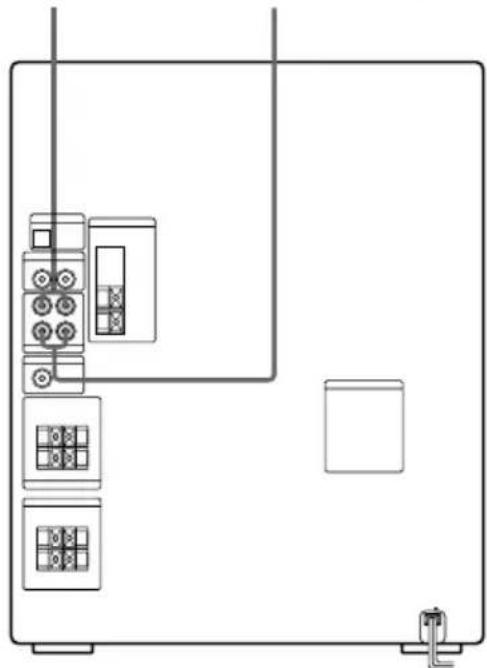

Conexión de componentes de audio. 44

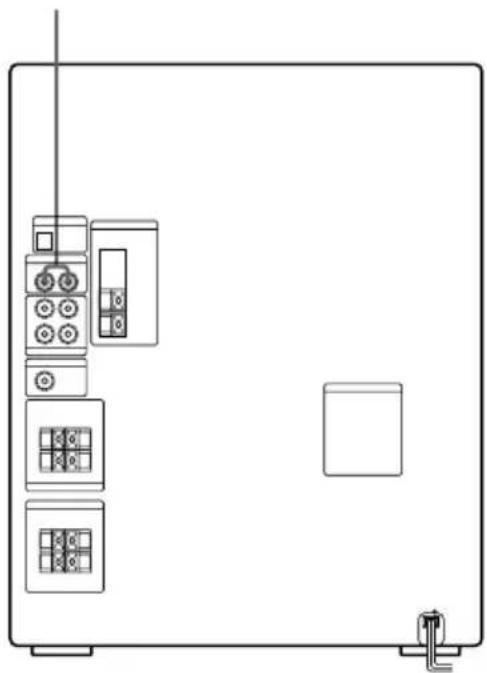

Conexión de una videograbadora .... 46

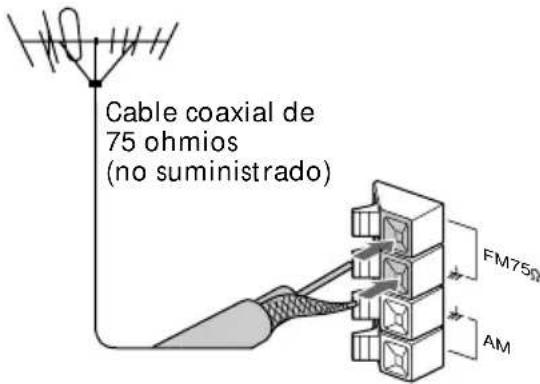

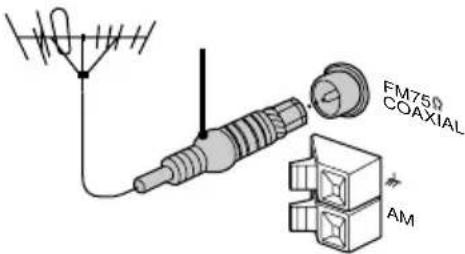

Conexión de antenas exteriores 46

Información adicional

Precauciones. 48

Solución de problemas 49

Especificaciones 52

Índice alfabético....... Contraportada

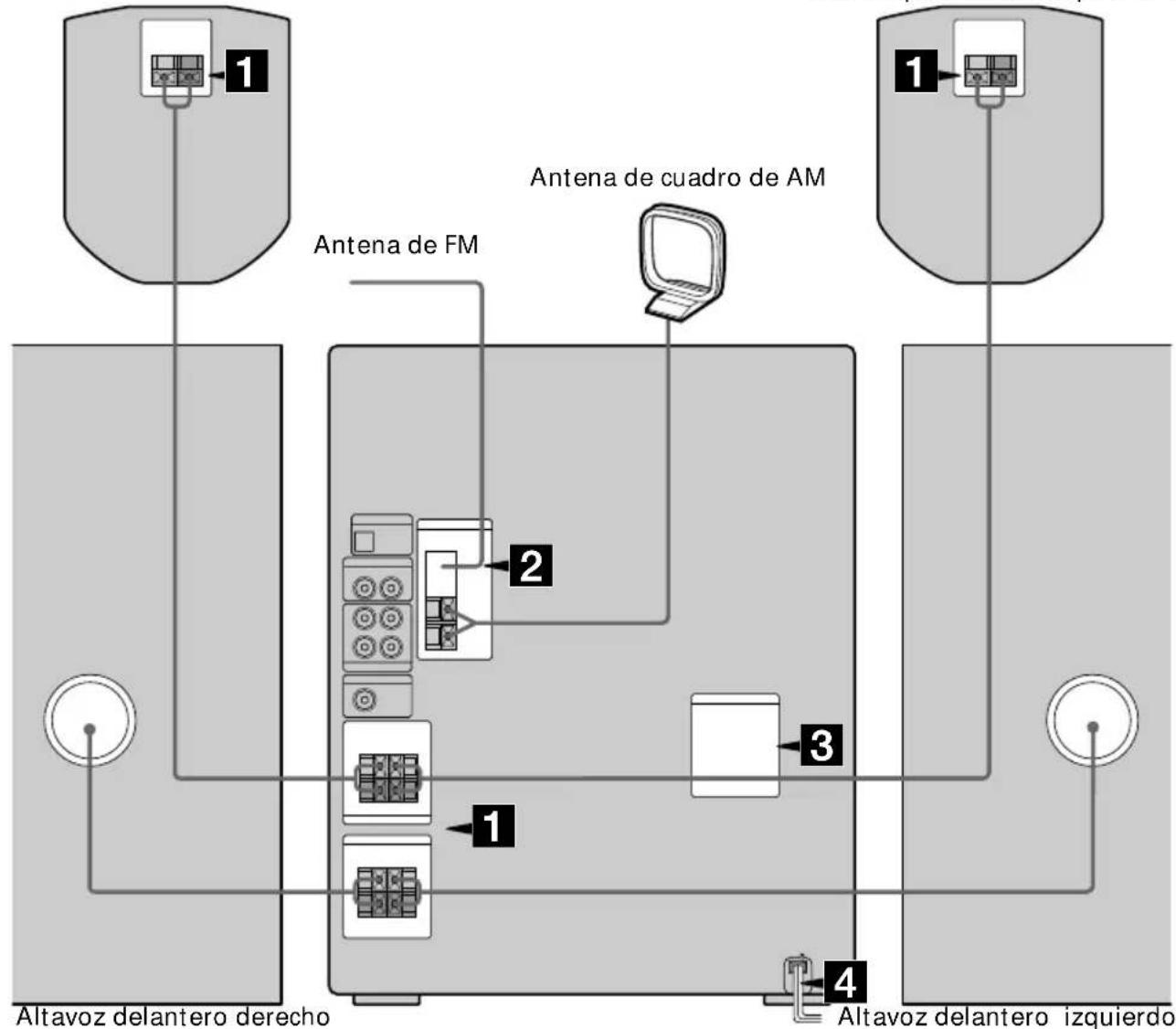

Paso 1: Conexión del sistema

Para conectar su sistema realice el procedimiento de 1 a 4, utilizando los cables y accesorios suministrados.

Altavoz perimétrico izquierdo* Altav

Altavoz delantero derecho * MHC-GRX80/R880/RXD8S solamente

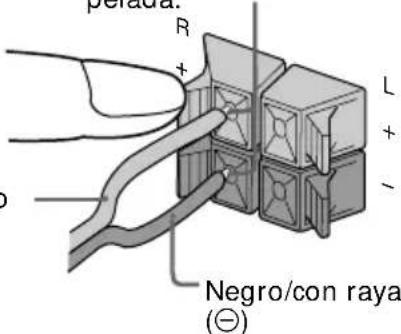

1 Conecte los altavoces.

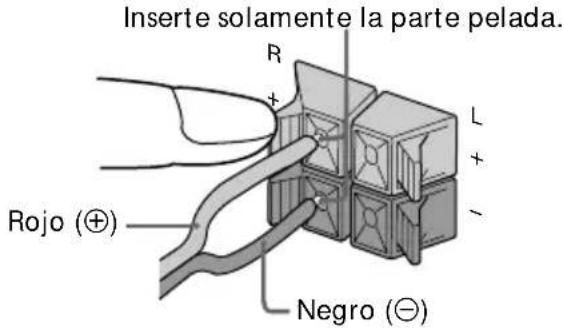

1 Conecte los cables de los altavoces a las tomas SPEAKER como abajo.

Para los altavoces con tomas, conecte los cables de los altavoces de la misma forma.

Rojo/un solo color ()

Inserte solamente la parte pelada.

Notas

• Mantenga los cables de los altavoces alejados de antenas a fin de evitar ruido.
• El tipo de altavoces suministrados variará de acuerdo con el modelo adquirido (consulte "Especificaciones" de la página 52).

2 (MHC-GRX80/R880/RXD8S solamente)

Conecte los cables de los altavoces perimétricos a las tomas SURROUND SPEAKER apropiadas. Conecte los cables rojos a las tomas rojas, y los negros a las tomas negras.

Mantenga los cables de los altavoces alejados de antenas a fin de evitar ruido.

Notas

No coloque los altavoces perimétricos sobre un televisor. Esto puede causar la distorsión de los colores de la pantalla de dicho televisor. - Cerciórese de conectar todos los altavoces, izquierdo y derecho. De lo contrario el sonido no se oiría.

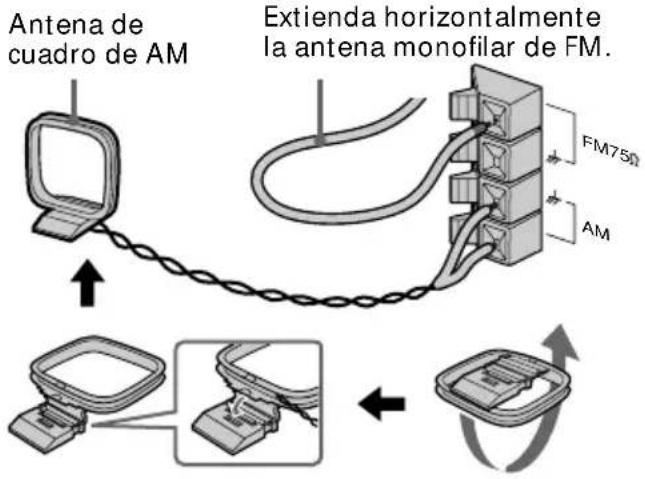

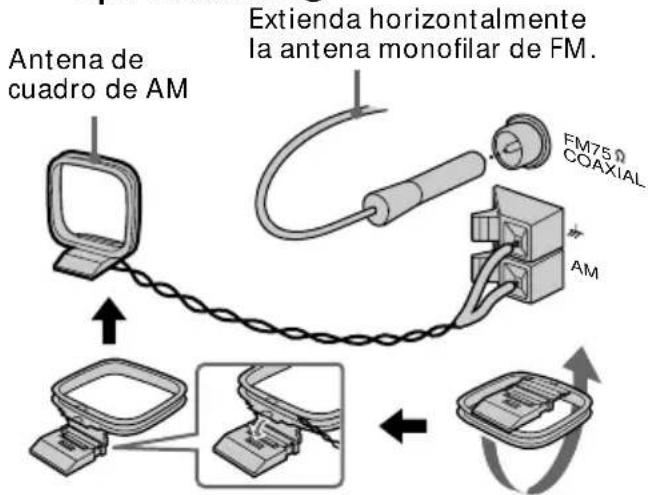

2 Conecte las antenas de FM/AM.

Prepare la antena de cuadro de AM, y después conéctela.

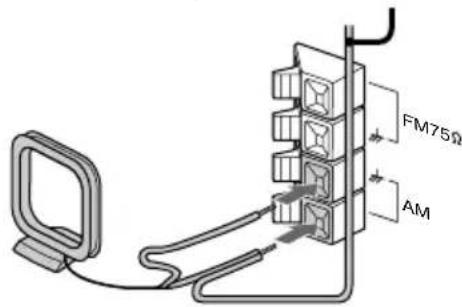

Tipo de tomas A

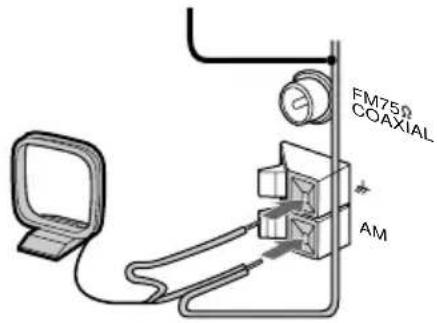

Tipo de tomas

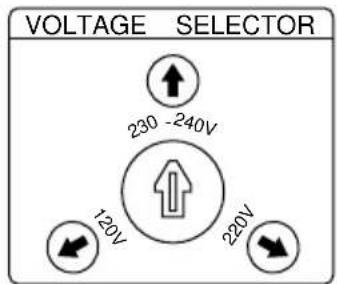

3 Para modelos con selector de tensión, ponga el selector VOLTAGE SELECTOR en la posición correspondiente a la tensión de la línea local.

4 Conecte el cable de alimentación a un tomacorriente de la red.

La demostración aparecerá en el visualizador. Cuando presione ,se conectará la alimentación del sistema y la demostración finalizará automáticamente.

Si el adaptador suministrado con la clavija no concuerda con su toma de la red, quítelo de la clavija (solamente para los modelos suministrados con un adaptador).

Para conectar componentes de audio/video opcionales

Consulte la página 44.

Para desactivar la demostración

Cuando ajuste la hora (Paso 2: Ajuste del reloj), la demostración se desactivará.

Para activar/desactivar otra vez la demostración, presione DISPLAY (para MHC-RXD8/RXD8S) o DEMO (STANDBY) (para MHC-GRX80/R880)) mientras la alimentación del sistema esté desconectada.

continúa

Paso 1: Conexión del sistema (continuación)

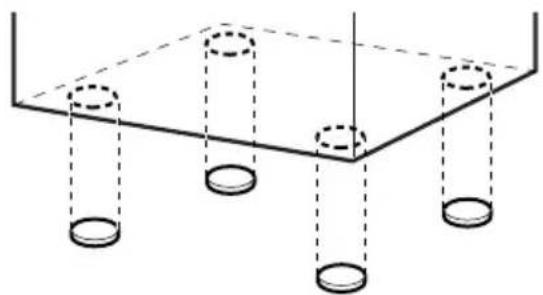

Para fijar los amortiguadores de los altavoces delanteros

Fije los amortiguadores para los altavoces delanteros suministrados a la base de dichos altavoces a fin de estabilizarlos y evitar que se desplacen.

Colocación de dos pilas de tamaño AA (R6) en el telemando

Sugerencia

En realización normal, las pilas deben durar unos seis meses. Cuando el telemando no logre controlar el sistema, reemplace ambas pilas por otras nuevas.

Nota

Cuando no vaya a utilizar el telemando durante mucho tiempo, extraígale las pilas para evitar el daño que podría causar el electrólito de las mismas.

Antes de transportar este sistema

Realice lo siguiente para proteger el mecanismo del reproductor de discos compactos.

1 Presione repetidamente FUNCTION hasta que en el visualizador aparezca "CD". 2 Mantenga pulsada LOOP y presione / de forma que en el visualizador aparezca "LOCK".

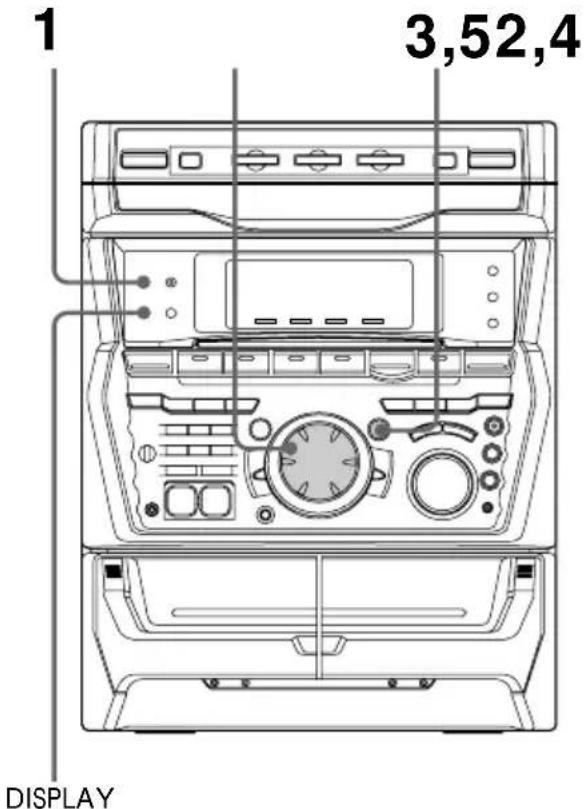

Paso 2: Ajuste del reloj

Usted tendrá que ajustar el reloj antes de utilizar las funciones del temporizador.

El reloj funciona según el sistema de 24 horas en los modelos para Europa y Rusia, y en el de 12 horas en los demás modelos.

Para fines de ilustración se utiliza el modelo de 24 horas.

1 Presione CLOCK/TIMER SET. La indicación de la hora parpadeará.

2 Gire el mando de lanzadera para ajustar la hora.

3 Presione ENTER/NEXT. La indicación de los minutos parpadeará.

4 Gire el mando de lanzadera para ajustar los minutos. 5 Presione ENTER/NEXT. El reloj comenzará a funcionar.

Sugerencia

Si comete un error, vuelva a comenzar desde el paso 1.

Para cambiar la hora

En la explicación anterior se muestra el ajuste del reloj con la alimentación desconectada. Para reajustar el reloj con la alimentación conectada, realice lo siguiente.

1. Presione CLOCK/TIMER SET. 2. Gire el mando de lanzadera para seleccionar SET CLOCK. 3. Presione ENTER/NEXT. 4. Realice los pasos 2 a 5 indicados anteriormente.

Nota

Los ajustes del reloj se cancelarán cuando desconecte el cable de alimentación o cuando se interrumpa el suministro eléctrico.

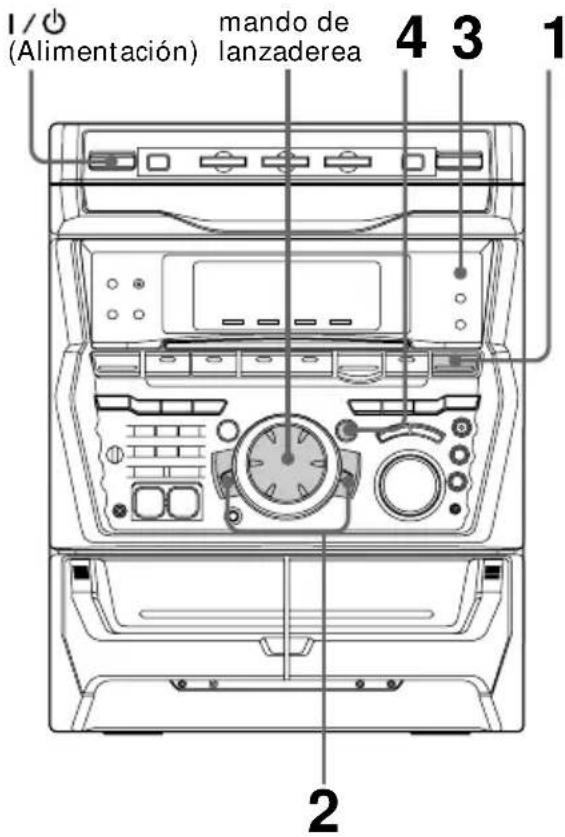

Paso 3: Memorización de emisoras

Usted podrá memorizar el número de emisoras:

• Modelo de 2 bandas: 20 de FM y 10 de AM
• Modelo de 3 bandas: 20 de FM, 10 de MW, y 10 de SW, o 20 de FM, 10 de AM, y 5 de UKV, dependiendo del modelo adquirido.

continúa

Paso 3: Memorización de emisoras (continuación)

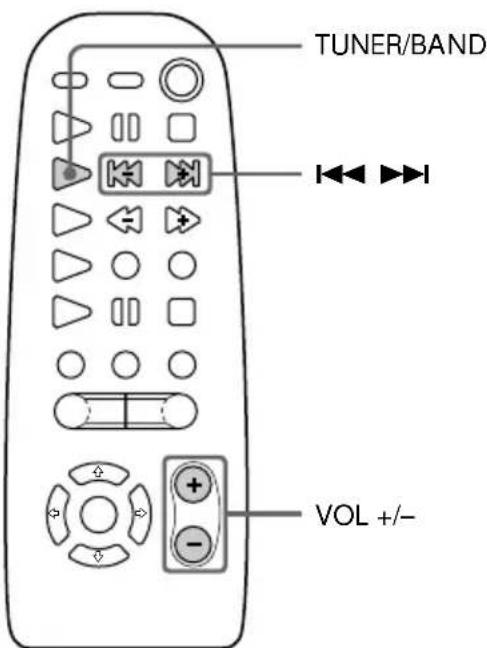

1. Presione repetidamente TUNER/BAND hasta que en el visualizador aparezca la banda deseada.

Las bandas que podrá recibir variarán de acuerdo con el modelo que haya adquirido. Cerciórese de comprobar las bandas que puede recibir.

Cada vez que presione esta tecla, la banda cambiará de la forma siguiente. Modelo de 2 bandas:

FM ↔ AM

Modelo de 3 bandas:

FM → MW → SW

FM → AM → UKV*

• Cuando seleccione UKV, se visualizará "STEREO PLUS".

2 Mantenga presionado +o- hasta que la indicación de la frecuencia comience a parpadear, y después suéltela.

La exploración se detendrá cuando el sistema sintonice una emisión. Aparecerán "TUNED" y "STEREO" (para un programa estéreo).

3 Presione TUNER MEMORY.

En el visualizador aparecerá un número de memorización.

Las emisoras se almacenarán a partir del número de memorización 1.

4 Presione ENTER/NEXT.

La emisora se almacenará.

5 Repita los pasos 1 a 4 para almacenar otras emisoras.

Para sintonizar una emisora con señal débil

Para sintonizar manualmente emisoras, presione repetidamente +o- en el paso 2.

Para memorizar otra emisora en un número de memorización existente

Comience desde el paso 1. Después del paso 3, gire el mando de sintonización para seleccionar el número de memorización en el que desee almacenar otra emisora.

Usted podrá añadir un número de memorización nuevo después del último número de memorización.

Para borrar una emisora memorizada

1 Mantenga presionada TUNER MEMORY hasta que el número de memorización aparezca en el visualizador.

2 Gire el mando de lanzadora para seleccionar el número de memorización que desee borrar.

Cuando desee borrar todas las emisoras memorizadas, seleccione "ALL ERASE".

3 Presione ENTER/NEXT.

Aparecerá "COMPLETE".

Cuando borre un número memorizado, el número de memorización disminuirá de a uno y todos los números memorizados siguientes al borrado se reenumerarán.

Para cambiar el intervalo de sintonía de AM

(Excepto los modelos para Europa y Oriente Medio)

El intervalo de sintonía de AM ha sido ajustado en fábrica a 9kHz (10 kHz en algunas áreas). Para cambiar el intervalo de sintonía de AM, sintonice en primer lugar cualquier emisora de AM, y después desconecte la alimentación. Manteniendo pulsada ENTER/NEXT, vuelva a conectar la alimentación.

Cuando cambie el intervalo de sintonía, las emisoras de AM memorizadas se borrarán. Para volver a cambiar el intervalo, realice de nuevo el mismo procedimiento.

Sugerencia

Las emisoras memorizadas se conservan medio día incluso si se desconecta el cable de alimentación o se produce un corte del suministro eléctrico.

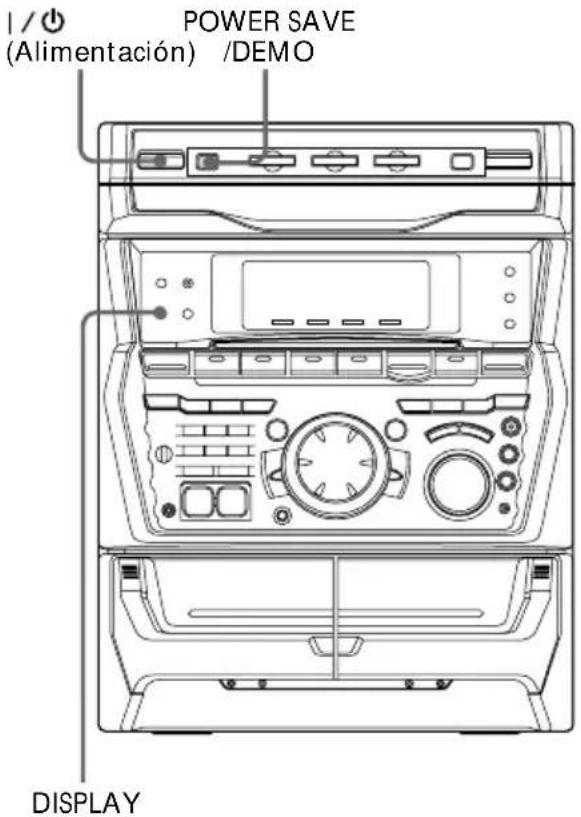

Ahorro de energía en el modo de espera

(Para MHC-RXD8S/RXD8 solamente)

Usted podrá reducir el consumo de energía al mínimo (modo de ahorro de energía) y ahorrar energía en el modo de espera.

Con la alimentación desconectada, presione POWER SAVE/DEMO. El sistema cambiará al modo de ahorro de energía y la visualización del reloj desaparecerá. La alimentación del sistema se conectará/desconectará presionando 1/0.

Sugerencias

• Cada vez que presione POWER SAVE/DEMO en el modo de ahorro de energía, la visualización cambiará entre el modo de ahorro de energía y el de demostración.
• El indicador | y el de temporizador (cuando esté ajustado el temporizador) se encenderán incluso en el modo de ahorro de energía.
• El temporizador funciona en el modo de ahorro de energía.

Notas

• Usted no podrá ajustar la hora en el modo de ahorro de energía.
• La función de reproducción presionando una sola tecla no funciona en el modo de ahorro de energía.

Para cancelar el modo de ahorro de energía

Presione DISPLAY.

Aparecerá la visualización del reloj.

Operaciones básicas

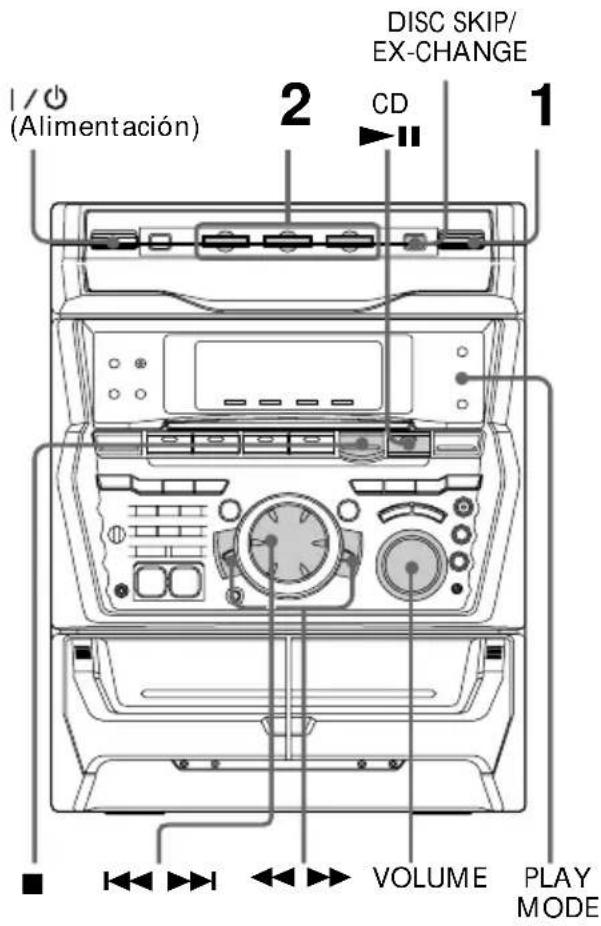

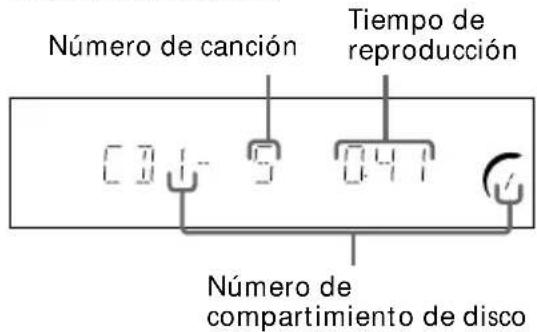

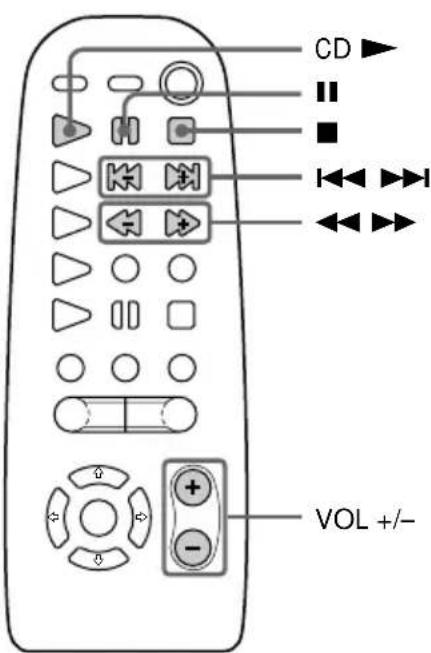

Reproducción de discos compactos

— Reproducción normal

Usted puede reproducir hasta tres discos compactos seguidos.

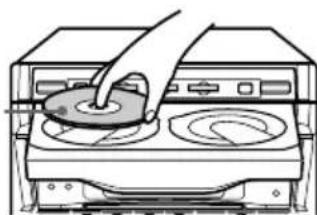

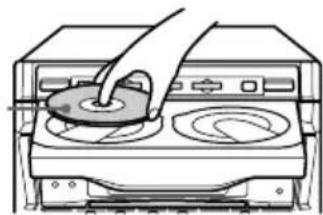

Presione y coloque hasta dos discos compactos en la bandeja de discos.

Si no coloca adecuadamente un disco, no será reconocido.

Con la cara de la etiqueta hacia arriba. Para reproducir un disco compacto sencillo, colóquelo en el círculo interior del compartimiento.

Para insertar un tercer disco, presione DISC SKIP/EX-CHANGE a fin de que gire la bandeja de discos.

2 Presione una de las teclas DISC 1~3.

La bandeja de discos se cerrará y se iniciará la reproducción.

Si presiona CD ► (o CD del telemando) cuando la bandeja de discos esté cerrada, la reproducción se inicia desde el disco compacto cargado en el compartimiento cuya tecla esté encendida en verde.

Para	Haga lo siguientes
parar la reproducción	presione ■.
realizar una停下a	presione CD ▶II (II del telemando).Para reanudar la reproducción,whelming a presionarla.
seLECTIONar una canción	Durante la reproducciono en停下a, gire el mando de lanzadora hacía la derecha (para avanzar) o hacerla izquiera (para retroceder) y suételo cuando llegue a la canción deseada. (O presione ▶I (para avanzar) o I (para retroceder) del telemando.)
buscar un punto de una canción	mantenga presionada ▶o ▶duringe la reproducciony suétela en el punto deseado.
seLECTIONar un disco en el modo de停下a	presione una de las teclas DISC 1~3 o DISC SKIP/EX-CHANGE.
reproducir solamente el disco compacto selectionado	presione repetidamente PLAY MODE hasta que aparezca "1 DISC".
reproducir todos los discos compactos	presione repetidamente PLAY MODE hasta que aparezca "ALL DISCS".
extraer discos compactos	presione ≅ .
cambiardiscos compactos durante su reproduccion	presione DISC SKIP/EX-CHANGE.
ajustar el volumen	gire VOLUME (o presione VOL +/- del telemando).

Sugerencias

• Si presiona CD ► cuando la alimentación está desconectada, esta se conectará automáticamente y se iniciará la reproducción de discos compactos, si los hay en la bandeja (Reproducción presionando una sola tecla). Cuando el sistema esté en el modo de ahorro de energía, la función de reproducción presionando una sola tecla no funcionará.
• Usted puede cambiar de otra fuente al reproductor de discos compactos e iniciar la reproducción de un disco compacto presionando simplemente CD o una de las teclas DISC 1-3 (Selección automática de fuente). Cuando el sistema esté en el modo de ahorro de energía, la función de reproducción presionando una sola tecla no funcionará.
• Si no hay discos compactos en el reproductor, en el visualizador aparecerá "CD NO DISC".
• Cuando seleccione un compartimiento de la bandeja que contenga un disco compacto (o lo reproduzca), la tecla DISC 1-3 correspondiente a tal compartimiento se encenderá en verde.
• Cuando no haya seleccionado un compartimiento de disco compacto, la tecla DISC 1-3 para el mismo estará encendida en color anaranjado.
• Cuando todos los compartimientos de la bandeja estén vacíos, todas las teclas DISC 1-3 estarán encendidas en verde.

Grabación de un disco compacto

• Grabación sincronizada con disco compacto

La tecla CD SYNC le permitirá grabar fácilmente de un disco compacto en una cinta. Usted podrá utilizar cintas TYPE I (normales) o TYPE II (CrO2). El nivel de grabación se ajustará automáticamente.

1 Presione △ e inserte un cassette en blanco en el deck B.

Con la cara que desee grabar hacia adelante

2 Presione y coloque un disco compacto.

Después vuelva a presionarla para cerrar la bandeja de discos. Si el indicador para el compartimiento del disco que desea grabar no está encendido en verde, presione repetidamente DISC SKIP/EX-CHANGE hasta que se encienda en verde.

Con la cara de la etiqueta hacia arriba. Para reproducir un disco compacto sencillo, colóquelo en el círculo inferior del compartimiento.

3 Presione CD SYNC.

El deck B se pondrá a la espera de la grabación y el reproductor de discos compactos a la espera de la reproducción. Se encenderá el indicador TAPE B (para la cara frontal).

DIRECTION para seleccionar ⇔ a fin de grabar en una sola cara.

Seleccione ⇔ (o RELAY) para grabar en ambas caras.

5 Presione REC PAUSE/START.

Se inicia la grabación.

Para parar la grabación

Presione.

Sugerencias

• Si desea grabar desde la cara posterior, presione TAPE B para que se encienda el indicador después de haber presionado CD SYNC.
• Para grabar en ambas caras, cerciórese de comenzar por la frontal. Si comenzase por la cara posterior, la grabación se parará al final de la misma.
• Cuando desee reducir el ruido de siseo de señales de alta frecuencia y bajo nivel, presione DOLBY NR de forma que aparezca "DOLBY NR" después de haber presionado CD SYNC.

Nota

Usted no podrá escuchar otras fuentes durante la grabación.

Escucha de la radio

— Sintonía memorizada

Almacene en primer lugar emisoras en la memoria del sintonizador (consulte "Paso 3: Memorización de emisoras").

VOLUME

STEREO/

MONO

1 Presione repetidamente TUNER/BAND hasta que en el visualizador aparezca la banda deseada. Las bandas que podrá recibir variarán de acuerdo con el modelo que haya adquirido. Cerciórese de comprobar las bandas que pueda recibir. Cada vez que presione esta tecla, la banda cambiará de la forma siguiente: Modelo de 2 bandas: FM ↔ AM Modelo de 3 bandas: FM → MW → SW o FM → AM → UKV*

• Cuando seleccione UKV, se visualizará "STEREO PLUS".

2 Gire el mando de lanzadera (o presione ▲ ▲ o ▼ ▼ del telemando) hasta sintonizar la emisora memorizada deseada.

Gírelo hacia la izquierda (o presione ▼ del telemando) para números de memorización inferiores.

Gírelo hacia la derecha (o presione ▲ del telemando) para números de memorización superiores.

Frecuencia Número de memorización

• Cuando esté memorizada una sola emisora, en el visualizador aparecerá "ONE PRESET".

Para hacer lo siguiente:

desconectar la radio presione . | / Ⓞ

ajustar el volumen gire VOLUME (o

presione VOL + / - del telemando).

continúa

Escucha de la radio (continuación)

Para escuchar emisoras no memorizadas

En el paso 2, utilice la sintonía automática o manual.

Para la sintonía manual, presione repetidamente +o-

Para la sintonía automática, mantenga presionada +o-

Sugerencias

• Si presiona TUNER/BAND cuando la alimentación está desconectada, esta se conectará automáticamente y se sintonizará la última emisora recibida (Reproducción presionando una sola tecla). Cuando el sistema esté en el modo de ahorro de energía, la función de reproducción.
• Usted podrá cambiar de otra fuente a la radio presionando simplemente TUNER/BAND (Selección automática de fuente).
• Cuando un programa de FM sea ruidoso, presione STEREO/MONO para que en el visualizador aparezca "MONO". No habrá efecto estéreo, pero la recepción será mejor. Para restablecer el efecto estéreo, vuelva a presionar la tecla.
• Para mejorar la recepción de emisiones, oriente las antenas suministradas.

Grabación de la radio

Usted podrá grabar programas radiofónicos en una cinta invocando una emisora memorizada. Usted podrá utilizar cintas TYPE I (normales) o TYPE II (CrO2) . El nivel de grabación se ajustará automáticamente.

1 Presione TUNER/BAND para seleccionar la banda deseada. 2 Gire el mando de lanzadera para sintonizar la emisora memorizada deseada.

Gírelo hacia la izquierda para números de memorización inferiores.

Gírelo hacia la derecha para números de memorización superiores.

Frecuencia Número de

3 Presione e inserte un cassette en blanco en el deck B.

Con la cara que desee grabar hacia adelante

4 Presione REC PAUSE/START. El deck B se pondrá a la espera de la grabación. 5 Presione repetidamente DIRECTION para seleccionar ⇄ a fin de grabar en una sola cara. Seleccione (o RELAY) para grabar en ambas caras. 6 Presione REC PAUSE/START. Se inicia la grabación.

Para parar la grabación

Presione.

Sugerencias

• Si desea grabar desde la cara posterior, presione TAPE B de forma que se encienda el indicador después de haber presionado REC PAUSE/START en el paso 4.
• Para grabar en ambas caras, cerciórese de comenzar por la frontal. Si comenzase por la cara posterior, la grabación se detendría al final de la misma.
• Para grabar emisoras no memorizadas, utilice + y - en el paso 2 hasta sintonizar manualmente la emisora deseada.
• Cuando desee reducir el ruido de siseo de señales de alta frecuencia y bajo nivel, presione DOLBY NR de forma que aparezca "DOLBY NR" después de haber presionado REC PAUSE/START en el paso 4.
• Si se oye ruido durante la grabación de la radio, oriente la antena respectiva a fin de reducir el ruido.

Reproducción de cintas

Usted podrá utilizar cualquier tipo de cinta, TYPE I (normal), TYPE II (CrO2), o TYPE IV (metal), porque el deck detectará automáticamente el tipo de cinta. Usted también podrá utilizar las funciones del AMS* con el mando de lanzadora para buscar rápidamente las canciones que desee escuchar. Para seleccionar el deck A o B, presione DECK A o DECK B del telemando.

Reproducción de cintas (continuación)

1 Presione △ e inserte el cassette grabado en el deck A o en el B.

Con la cara que desee reproducir hacia adelante

2 Presione repetidamente DIRECTION para seleccionar ⇒ a fin de reproducir una cara.

Seleccione \(\equiv\)* para reproducir ambas caras.

Para reproducir sucesivamente en ambos decks, seleccione RELAY (reproducción con relevo).**

3 Presione TAPE A (o TAPE B) (o DECK A (o DECK B) del telemando).

Para reproducir la cara posterior, presione TAPE A (o TAPE B) \(\nless\). (O presionando DECK A (o DECK B) del telemando.) Se inicia la reproducción.

• El deck se parará automáticamente después de haber repetido la secuencia cinco veces. ** La reproducción con relevo se realizará siempre en la secuencia siguiente: Deck A (cara frontal), Deck A (cara posterior), Deck B (cara frontal), Deck B (cara posterior).

Para	Haga lo siguientes
parar la reproducción	presione ■.
hacer que la cinta avance rápidamente	presione << o >>.
rebobinar la cinta	presione << o >>.
extraer el cassette	presione ≡.
ajustar el volumen	gire VOLUME (o presione VOL +/- del telemando).

Sugerencias

• Si presiona TAPE A (o TAPE B) ▶ o ← cuando la alimentación está desconectada, esta se conectará automáticamente y se reproducirá la cinta, si hay un cassette en el deck (Reproducción presionando una sola tecla). Cuando el sistema esté en el modo de ahorro de energía, la función de reproducción.
• Usted podrá cambiar de otra fuente al deck de cassettes presionando simplemente TAPE A (o TAPE B) o (Selección automática de fuente).
• Cuando desee reducir el ruido de siseo de señales de alta frecuencia y bajo nivel, presione DOLBY NR de forma que aparezca "DOLBY NR".

Búsqueda del comienzo de una canción (AMS*)

Durante la reproducción, gire el mando de lanzadera en el mismo sentido que el indicador \(\nless\) o \(\triangleright\) para avanzar. Gírelo en sentido contrario para retroceder. (O presione \(\nless\) o \(\triangleright\) del telemando.)

En el visualizador aparecerán el sentido de búsqueda, + (avance) o - (retroceso) y el número de canciones saltadas (1-9).

Ejemplo: Búsqueda de la segunda canción posterior

TRPE B: + 2

• AMS (Automatic Music Sensor = Sensor automático de canciones)

Notas

La dirección del AMS puede no funcionar correctamente en los casos siguientes:

• Cuando el espacio en blanco entre canciones sea inferior a 4 segundos.
• Si en los canales izquierdo y derecho está grabada información completamente diferente.
• Cuando haya secciones continuas de sonido de nivel extremadamente bajo o de baja frecuencia (como el sonido de un saxofón barítono).
• Cuando la unidad está cerca de un televisor. (En este caso, le recomendamos que aleje la unidad del televisor o que desconecte su alimentación.)

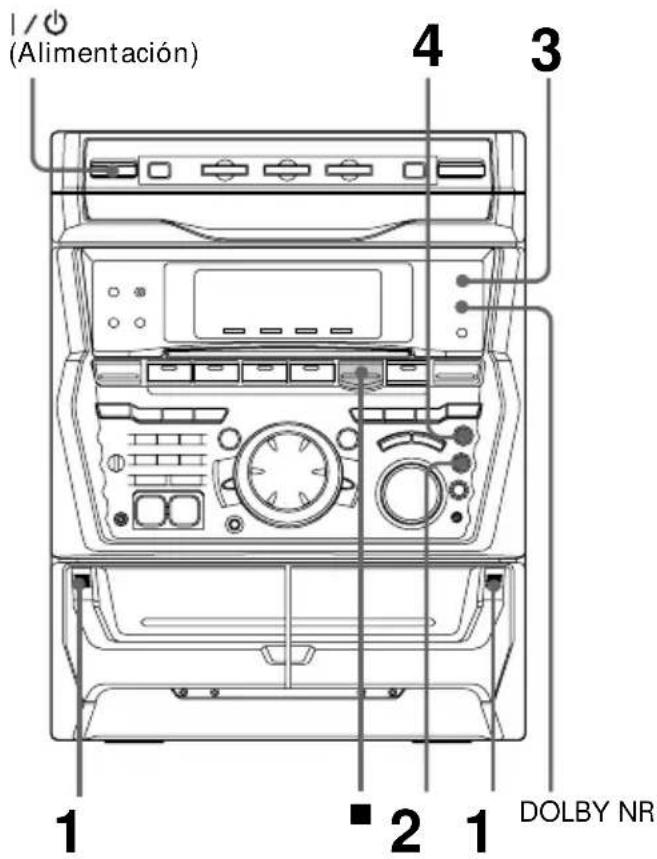

Grabación de una cinta

—Duplicación a gran velocidad

Usted podrá utilizar cintas TYPE I (normales) o TYPE II (CrO2). El nivel de grabación se ajustará automáticamente.

1 Presione ≡ e inserte el cassette grabado en el deck A y uno en blanco en el deck B.

Con la cara que desee reproducir/grabar hacia adelante

2 Presione HI-DUB.

El deck B se pondrá a la espera de la grabación.

3 Presione repetidamente DIRECTION para seleccionar ⇒ a fin de grabar en una sola cara. Seleccione (o RELAY) para grabar en ambas caras. 4 Presione REC PAUSE/START. Se inicia la duplicación.

Para parar la duplicación

Presione.

Sugerencias

• Cuando duplique en ambas caras, cerciórese de comenzar por la frontal. Si comenzase por la cara posterior, la grabación se pararía al final de la cinta.
• Si ha ajustado DIRECTION a → cuando utilice cintas de longitudes importantes, el cassette de cada deck se dará la vuelta independientemente. Si ha seleccionado RELAY, los cassettes de todos los decks se darán la vuelta juntos.
• Usted no tendría que ajustar DOLBY NR porque la cinta del deck B se grabará automáticamente con el mismo estado que el de la cinta del deck A.

Reproductor de discos compactos

Utilización del visualizador del reproductor de discos compactos

Usted podrá comprobar el tiempo restante de la canción actual o el del disco compacto.

Cuando cargue un disco CD TEXT, podrá comprobar la información almacenada en el mismo, tal como el título del disco y los nombres de los artistas. Cuando la unidad detecte un disco CD TEXT, en el visualizador aparecerá "CD TEXT".

Presione DISPLAY durante la reproducción.

Cada vez que presione la tecla durante la reproducción normal, la visualización cambiará de la forma siguiente:

Durante la reproducción normal

En el modo de parada

• Con discos CD TEXT solamente (ciertos caracteres no podrán visualizarse). Cuando el disco contenga más de 20 canciones, CD TEXT no se visualizará a partir de la canción 21.

Reproducción repetida de canciones de discos compactos

— Reproducción repetida

Esta función le permitirá repetir un solo disco o todos los discos compactos en los modos de reproducción normal, aleatoria y programada.

Presione REPEAT durante la reproducción hasta que en el visualizador aparezca "REPEAT". Se inicia la reproducción repetida. Para cancelar el modo de repetición, realice el procedimiento seguido.

Para repetir	presione
todas las canciones del disco compactor actual	PLAY MODE repetidamente hasta que en el visualizador aparezca "1 DISC".
todas las canciones de todos los discos compactos	PLAY MODE repetidamente hasta que en el visualizador aparezca "ALL DISCS".
una sola canción	REPEAT repetidamente hasta que en el visualizador aparezca "REPEAT 1" durante la reproducción de la canción que desee repetir.

Para cancelar la reproducción repetida

Presione REPEAT de forma que "REPEAT" o "REPEAT 1" desaparezca del visualizador.

Reproducción de canciones de discos compactos en orden arbitrario

• Reproducción aleatoria

Usted podrá reproducir todas las canciones de un disco o de todos los discos compactos en orden arbitrario.

1/6 (Alimentación) DISC 1~3 3 Presione repetidamente FUNCTION hasta que en el visualizador aparezca "CD", y antes coloque disco(s) compacto(s). 2 Presione repetidamente PLAY MODE hasta que en el visualizador aparezca "1 DISC SHUFFLE" o "ALL DISCS SHUFFLE". Con "ALL DISCS" se ordenarán arbitrariamente todos los discos compactos del reproductor. Con "1 DISC" se ordenarán arbitrariamente las canciones del disco compacto y como indicador DISC está encendido en verde.

3 Presione CD II.

Todas las canciones se reproducirán en orden arbitrario.

Para cancelar la reproducción aleatoria

Presione repetidamente PLAY MODE hasta que "SHUFFLE" o "PROGRAM" desaparezca del visualizador. Las canciones continuarán reproduciéndose en su orden original.

Para seleccionar el disco compacto deseado

Presione DISC 1~3.

Sugerencias

• Usted puede iniciar la reproducción aleatoria durante la reproducción normal presionando repetidamente PLAY MODE a fin de seleccionar "SHUFFLE".
• Para saltar una canción, gire el mando de lanzadera hacia la derecha (o presione del telemando).

Programación de canciones de discos compactos

- Reproducción programada

Usted podrá confeccionar un programa de hasta 32 canciones de todos los discos compactos en el orden en el que desee que se reproduzcan.

Presione repetidamente FUNCTION hasta que en el visualizador aparezca "CD", y antes coloque disco(s) compacto(s). 2 Presione repetidamente PLAY MODE hasta que en el visualizador aparezca "PROGRAM". 3 Presione una de las teclas DISC 1~3 para seleccionar un disco compacto. 4 Gire el mando de lanzadera hasta que en el visualizador aparezca la canción deseada.

5 Presione ENTER/NEXT. La canción se programará. Aparecerá el número del paso del programa, y a continuación el tiempo de reproducción total. 6 Para programar canciones adicionales, repita los pasos 3 a 5. Para seleccionar canciones del mismo disco, salte el paso 3. 7 Presione CD ► 11. Todas las canciones se reproducirán en el orden seleccionado.

continúa

Programación de canciones de discos compactos (continuación)

Para cancelar la reproducción programada

Presione repetidamente PLAY MODE hasta que "PROGRAM" o "SHUFFLE" desaparezca del visualizador.

Para	presione
comprobar el programa	CHECK del telemando repetidamente. Después de laULTima canción aparecerá“CHECK END”.
borrar una canción del final	CLEAR del telemando en elmodo de parada.
borrar una canciónespecífica	CHECK del telemando repetidamente hasta queaparezca la canción que deseeborrar, y.afteres CLEAR.
añadir una canción alprograma	1 Selección el compartmento de disco con una de las teclasDISC 1~3.2 Selección la canción girandoel mando de lanzadora.3 Presione ENTER/NEXT.
borrar todo elprograma	una vez en el modo deparada o dos veces en el de reproducción.

Sugerencias

• El programa confeccionado permanecerá en el reproductor de discos compactos incluso después de haberse reproducido. Para volver a reproducir el mismo programa, presione CD
• Si, durante la programación, en vez del tiempo de reproducción total aparece "---", significará que:
• ha programado una canción de número superior a 20.
• el tiempo de reproducción total es superior a 100 horas.

Reproducción de discos compactos sin interrupciones

— Reproducción ininterrumpida

Usted podrá reproducir discos compactos sin pausa entre canciones.

1/6 (Alimentación) 2 3

1

1 Presione repetidamente FUNCTION hasta que en el visualizador aparezca "CD", y después coloque disco(s) compacto(s). 2 Presione NON-STOP para hacer que se encienda el indicador.

En el visualizador aparecerá "NONSTOP PLAY".

3 Presione CD II.

Para cancelar la reproducción ininterrumpida

Presione NON-STOP de forma que se apague el indicador y en el visualizador aparezca "NON-STOP OFF".

Decks de casetes

Grabación manual de una cinta

Usted podrá grabar de un disco compacto, una cinta, o la radio en la forma deseada. Por ejemplo, usted podrá grabar solamente las canciones deseadas, o grabar desde el medio de la cinta. El nivel de grabación se ajustará automáticamente.

1 Inserte un cassette en blanco en el deck B. 2 Presione repetidamente FUNCTION hasta que aparezca la fuente que desee grabar (p. ej., CD). 3 Presione REC PAUSE/START. El deck B se pondrá a la espera de la grabación. Se encenderá el indicador de TAPE B (para la cara frontal).

4 Presione repetidamente DIRECTION para seleccionar ⇄ a fin de grabar en una sola cara. Seleccione (o RELAY) para grabar en ambas caras. 5 Presione REC PAUSE/START. Se inicia la grabación. 6 Inicie la reproducción de la fuente que desee grabar.

Para presione

parar la grabación. realizar una pausa REC PAUSE/START. en la grabación

Sugerencias

• Si desea grabar desde la cara posterior, presione TAPE B de forma que se encienda el indicador después de haber presionado REC PAUSE/START en el paso 3.
• Cuando desee reducir el ruido de siseo de señales de alta frecuencia y bajo nivel, presione DOLBY NR de forma que aparezca "DOLBY NR" después de haber presionado REC PAUSE/START en el paso 3.
• Cuando grabe de un disco compacto, podrá utilizar el dial de lanzadera para seleccionar canciones durante el modo de grabación en pausa (después de haber presionado REC PAUSE/START en el paso 3 y antes de volver a presionarla en el paso 5).

Grabación de discos compactos — específico el orden de las canciones

— Ediciones de programa

Usted podrá grabar canciones de todos los discos compactos en el orden que desee.

Cuando programe, cerciórese de que el tiempo de reproducción para cada cara no sobrepase la duración de la cinta de una cara del cassette.

1 Coloque disco(s) compacto(s) e inserte un cassette en blanco en el deck B. 2 Presione repetidamente FUNCTION hasta que en el visualizador aparezca "CD". 3 Presione repetidamente PLAY MODE hasta que en el visualizador aparezca "PROGRAM". 4 Presione una de las teclas DISC 1~3 para seleccionar un disco compacto. 5 Gire el mando de lanzadera hasta que en el visualizador aparezca la canción deseada.

6 Presione ENTER/NEXT.

La canción se programará. Aparecerá el número del paso del programa, y a continuación el tiempo de reproducción total.

7 Para programar canciones adicionales para grabar en la cara A, repita los pasos 4 a 6. Para seleccionar canciones del mismo disco, salte el paso 4. 8 Presione II del telemando para insertar una pausa al final de la cara A.

En el visualizador aparecerá "P", y el tiempo de reproducción total se reporta a "0.00" en el visualizador.

9 Repita los pasos 5 y 6 para canciones del mismo disco, o los pasos 4 a 6 para canciones de otro disco, a fin de programar las canciones restantes para grabar en la cara B. 10 Presione CD SYNC. El deck B se pondrá a la espera de la grabación y el reproductor de discos compactos a la espera de la reproducción. Se encenderá el indicador de TAPE B (para la cara frontal). 11 Presione repetidamente DIRECTION para seleccionar ⇄ a fin de grabar en una sola cara. Seleccione (o RELAY) para grabar en ambas caras. 12 Presione REC PAUSE/START. Se inicia la grabación.

Para parar la grabación

Presione.

Para comprobar el orden

Presione repetidamente CHECK del telemando. Después de la última canción aparecerá "CHECK END".

Para cancelar el programa

Presione repetidamente PLAY MODE hasta que "PROGRAM" o "SHUFFLE" desaparezca del visualizador.

Sugerencia

Cuando desee reducir el ruido de siseo de señales de bajo nivel y alta frecuencia, presione DOLBY NR de forma que aparezca "DOLBY NR" después de haber presionado CD SYNC.

Selección automática de la duración de la cinta

— Ediciones con selección de cinta

Usted podrá comprobar la duración de cinta más adecuada para la grabación de un disco compacto. Tenga en cuenta que no podrá utilizar la edición con selección de cinta para discos que contengan más de 20 canciones.

1 Inserte un disco compacto. 2 Presione repetidamente FUNCTION hasta que en el visualizador aparezca "CD". 3 Presione una vez EDIT de forma que parpadee "EDIT".

Aparecerá la duración de cinta requerida para el disco compacto actualmente seleccionado, seguida por el tiempo de reproducción total de las canciones para las caras A y B, respectivamente.

Nota

Usted no debe utilizar esta función después de la programación. Para utilizar esta función, tendrá que cancelar en primer lugar el programa presionando repetidamente PLAYMODE hasta que "PROGRAM" o "SHUFFLE" desaparezca del visualizador.

Efectos de pinchadiscos

Repetición de una parte de un disco compacto

Bucle

Con la función de bucle, usted puede repetir parte de un disco compacto durante la reproducción. Esto le permitirá crear grabaciones originales.

1/0 (Alimentación) LOOP Mando de lanzadora

Mantenga presionada LOOP durante la reproducción en el punto en el que desee iniciar la dirección de bucle, y suéltela para reanudar la reproducción normal.

Para ajustar la duración del bucle

Gire el mando de lanzadora manteniendo presionada LOOP (o presione SELECT o manteniendo pulsada LOOP del telemando) a fin de seleccionar diferentes duraciones de bucle (LOOP 1~20).

Destello de una parte de un disco compacto

—Flash

Con la función de flash, podrá hacer que el sonido de un disco compacto "destelle" durante la reproducción. Esto le permitirá crear grabaciones originales.

1/ (Alimentación) FLASH Mando de lanzadora

Mantenga presionada FLASH durante la reproducción en el punto en el que se inicia la referencia de flash, y suéltela para reanudar la reproducción normal.

Para ajustar la duración del flash

Gire el mando de lanzadora manteniendo presionada FLASH (o presione SELECT ↑ o

↓ manteniendo pulsada FLASH del telemando) a fin de seleccionar diferentes duraciones de flash (FLASH 1~20).

Para utilizar juntos el bucle y el flash

Mantenga simultáneamente presionadas LOOP y FLASH.

Notas

• La duración del bucle y del flash no pueden ajustarse durante esta operación. Si es necesario, ajuste independientemente la duración del bucle y del flash con antelación.
• Para grabar el efecto de flash, utilice las conexiones analógicas (MD OUT) o los decks de cassettes de este sistema.

Utilización de la batería electrónica

Con la batería electrónica, usted podrá añadir percusión durante la reproducción. Este efecto podrá utilizarse con cualquier fuente para crear grabaciones originales.

Golpee PAD A o PAD B para producir el sonido respectivo.

Para cambiar el sonido de la batería

Gire el dial de control manteniendo pulsada PAD A o B (o presione SELECT ↑ o ↓ manteniendo pulsada PAD A o B del telemando) para seleccionar el sonido deseado. Usted podrá seleccionar gran variedad de sonidos de batería. El nombre del sonido aparecerá en el visualizador.

El sonido que haya seleccionado se almacenará en PAD A o B.

Para crear un redoble

Mantenga pulsada PAD A o B del panel frontal. En el visualizador aparecerá "CHAIN" y oirá el sonido de ambas baterías. Gire el dial de control hacia la izquierda para PAD A o hacia la derecha para PAD B.

Para ajustar el volumen de la batería electrónica

Presione repetidamente BEAT LEVEL a fin de seleccionar el nivel deseado. Cada vez que presione la tecla, el nivel cambiará de la forma siguiente:

Utilización de las funciones de compás

Con las funciones de compás, usted podrá crear automáticamente gran variedad de ritmos. Estos podrán utilizarse con cualquier fuente para crear grabaciones originales.

Presione BEAT ON/OFF durante la reproducción en el punto en el que se inicia el compás. El indicador de la tecla se encenderá.

Para cambiar la velocidad

Gire el dial de control manteniendo pulsada BEAT SPEED (o presione SPEED ← o → del telemando) para seleccionar la velocidad deseada (BPM 40 - 200).

Para cambiar el patrón del compás

Gire el dial de control manteniendo pulsada BEAT SELECT (o presione SELECT o del telemando) para seleccionar el patrón deseado en el visualizador. El nombre del patrón de compás aparecerá en el visualizador.

• En el momento de adquirir esta unidad, tendrá almacenado un solo compás. Su compás original se almacenará cuando confeccione su compás realizando la función BEAT MIX (consulte "Utilización de la función BEAT MIX" de la página 30).

Para cancelar el compás

Presione BEAT ON/OFF. Cerciórese de que se haya apagado el indicador de la tecla.

Para cambiar el volumen del compás

Presione repetidamente BEAT LEVEL para seleccionar el nivel deseado. Cada vez que presione esta tecla, el nivel cambiará de la forma siguiente:

Sugerencias

• Usted podrá utilizar simultáneamente la batería electrónica y la función de compás. Presione BEAT JAM manteniendo pulsada BEAT SPEED para escuchar todos los sonidos de la batería y los patrones de compás reproduciéndose repetidamente cuando la alimentación esté conectada. Para parar, presione cualquier tecla (excepto BEAT LEVEL).

Utilización de la función BEAT JAM

Este modo combina la naturaleza de los sonidos de PAD A y B con la fuente de sonido.

1. Ponga en reproducción la fuente de sonido. 2. Presione repetidamente BEAT JAM para seleccionar el modo improvisación deseado. El indicador de la tecla se encenderá. Cada vez que presione la tecla, la visualización cambiará de la forma siguiente:

PAD MODE

Este modo acentúa el ritmo de la fuente reproduciendo el sonido almacenado en PAD A sincronizado con los graves y reproduciendo el sonido almacenado en PAD B en sincronización con los agudos.

RANDOM MODE

Este modo acentúa el ritmo de la fuente reproduciendo aleatoriamente sonidos (de la biblioteca de la batería electrónica) en sincronización con la fuente.

GUIDANCE MODE

En este modo, usted podrá unirse a la música. Golpee ligeramente PAD A cuando se encienda el indicador alrededor de PAD A (sincronizado con los graves) y PAD B cuando se encienda el indicador alrededor de PAD B (sincronizado con los agudos). Usted logrará un punto si golpea correctamente, o perderá un punto si golpea incorrectamente. El número de compases y de puntos se indicará en el visualizador. Este modo podrá cancelarse cuando presione BEAT JAM o después de varios segundos de silencio, o cuando finalice la canción actual.

Nota

BEAT JAM no puede usarse simultáneamente con las funciones de compás (BEAT ON). Cuando haya activado BEAT JAM, BEAT se desactivará automáticamente. De forma similar, cuando active BEAT, BEAT JAM se desactivará automáticamente.

Utilización de la función AUTO BPM

Esta función sincronizará automáticamente el ritmo del patrón del compás actual con la fuente de sonido.

1 Inicie la reproducción de una fuente. 2 Seleccione un patrón de compás. (Consulte "Para cambiar el patrón del compás" en la página 28.) 3 Presione BEAT ON/OFF para detener la función de compás. 4 Presione AUTO BPM. El indicador de la tecla parpadeará en color naranja durante la medición BPM de la fuente. Después de la medición, el indicador se encenderá en verde. 5 Escuche la fuente de sonido y presione BEAT ON/OFF en el compás de tono menor. El ritmo del patrón del compás se inicia en sincronización con la fuente.

Sugerencia

Si el ritmo del patrón del compás no coincide con la fuente, presione ENTER/NEXT en sincronización con el compás de tono menor de la fuente.

Notas

• Es posible que AUTO BPM no funcione con ciertas canciones (como las que posean tempos variables). En tal caso, el indicador AUTO BPM continúa parpadeando en color naranja.
• El tiempo necesario para medir BPM de una canción (después de haber presionado AUTO BPM) variará con cada canción.
• Cuando no haya sonido durante varios segundos, se visualizará "BPM NG", y el indicador AUTO BPM parpadeará en color naranja.
• AUTO BPM se detendrá automáticamente cuando gire el dial de lanzadera manteniendo presionada BEAT SPEED (o presione SPEED ← o → del telemando).

continúa

Utilización de las funciones de compás (continuación)

Utilización de la función BEAT MIX

Con la función BEAT MIX, usted podrá añadir un patrón de ritmo a uno de los patrones de ritmo memorizados. Esta función le permitirá almacenar su propio patrón de ritmo.

1 Inicie la reproducción de la fuente. 2 Seleccione el patrón del compás para el patrón bajo. (Consulte "Para cambiar el patrón del compás" en la página 28.) 3 Seleccione el sonido de la batería que desee añadir. (Consulte "Para cambiar el sonido de la batería" en la página 27.)

4 Presione BEAT MIX.

Comenzará el patrón del compás selección, y el indicador BEAT ON/OFF parpadeará en sincronización con el ritmo.

5 Golpee ligeramente PAD A o B en el punto que desee añadir el ritmo.

Los ritmos que añada se repetirán cada 2 barras.

6 Presione BEAT MIX o BEAT ON/OFF.

El patrón de compás se almacenará como MIXED BEAT.

Para borrar los ritmos añadidos

Seleccione "MUTE" para el sonido de la batería y golpee la almohadilla en el punto que desee borrar el sonido.

Para reponer el compás mezclado (MIXED BEAT)

Presione BEAT ON/OFF manteniendo pulsada BEAT MIX. El compás mezclado (MIXED BEAT) que haya creado se repondrá al ajuste de fábrica. Repita este procedimiento desde el paso 1 para crear un nuevo compás mezclado (MIXED BEAT).

Sugerencias

• Usted podrá cambiar el sonido de la batería durante la operación. Sin embargo, no podrá cambiar el patrón del compás básico.
• Cuando realice otro patrón de compás, usted podrá utilizar MIXED BEAT como patrón del compás básico.

Notas

• Cuando añada sonidos de batería al patrón de selección, podrá añadir tantos sonidos de batería como desee dentro del patrón. Sin embargo, solamente podrá programar hasta dos sonidos en el mismo punto del patrón. Cuando ya haya dos sonidos de batería programados en un punto del patrón y añada un tercero, el más antiguo programado en tal punto será reemplazado por el nuevo.
• El compás almacenado como el MIXED BEAT se borrará y volverá al ajuste de fábrica cuando desconecte el cable de alimentación o se produzca un corte del suministro eléctrico.

Ajuste del sonido

Ajuste del sonido

Usted podrá reforzar los graves, crear un sonido más potente, y escuchar con auriculares.

Para reforzar los graves (DBFB)

Presione DBFB*.

Cada vez que presione la tecla, la visualización cambiará de la forma siguiente:

• DBFB = Dynamic Bass Feedback (Retroalimentación dinámica de graves)

Sonido de graves más adecuado (SYNC BASS)

Presione SYNC BASS.

Las frecuencias bajas de la música que esté escuchando se medirán y las áreas con tonos graves profundos se reforzarán de forma efectiva. El indicador SYNC BASS H o SYNC BASS L se encenderá de acuerdo con las áreas con tonos graves profundos. Para volver al nivel anterior, presione de nuevo SYNC BASS.

Para obtener sonido potente (GROOVE)

Presione GROOVE. El volumen cambiará al modo potente, DBFB se ajustará automáticamente, la curva del ecualizador cambiará, y se encenderá la tecla GROOVE. Para volver al volumen anterior, presione de nuevo GROOVE.

Notas

• Con todas las canciones, la música sonará distorsionada cuando utilice el sistema DBFB con el efecto de sonido si los graves son demasiado fuertes. Ajuste DBFB a "DBFB" u "OFF", o cancele el efecto de sonido (página 32).
• La cancelación de GROOVE ajustará DBFB a "DBFB" y aplanará la curva del ecualizador. Para cancelar el nivel de DBFB, presione repetidamente DBFB hasta que desaparezca la indicación.

Para escuchar a través de auriculares

Conecte los auriculares a la toma PHONES. A través de los altavoces no saldrá sonido.

Selección del énfasis del sonido

El menú de énfasis del sonido le permitirá seleccionar las características del sonido de acuerdo con la música que está escuchando. Además, usted también podrá disfrutar del énfasis del sonido utilizando la función del ecualizador sincronizado. Cuando utilice esta función, el sistema cambiará automáticamente de acuerdo con el género.

Selección del efecto del menú de música

1 Presione FILE SELECT.

En el visualizador aparecerá el último efecto elegido.

2 Utilice el mando de lanzadera para seleccionar el efecto preajustado deseado.

El nombre del efecto preajustado aparecerá en el visualizador.

Consulte la tabla "Opciones del menú de música".

3 Presione ENTER/NEXT.

Para cancelar el efecto

Presione repetidamente EFFECT hasta que en el visualizador aparezca "EFFECT OFF".

Opciones del menú de música

Si selecciona un efecto con sonido perimétrico, aparecerá "SURROUND"

Efecto	Para
ROCK	Fuentes de música estándar
POP
JAZZ
DANCE
SOUL
ACTION	Pistas de sonido y situaciones de escucha especials
ROMANCE
SF
DRAMA
SPORTS
SHOOTING	Videojuegos
RACING
RPG
BATTLE
ADVENTURE
P FILE 1~5	Archivo personal*

Utilización del ecualizador sincronizado

Usted podrá ajustar el énfasis del sonido para cantar automáticamente según el compás y el tempo de la música.

Presione SYNC EQ.

El indicador parpadeará cuando se mida el compás y el tempo de la fuente. Una vez medidos, el indicador se encenderá en el visualizador.

SYNC EQ clasifica la música de la forma siguiente

Densidad de compás	LO (Alta) HI (Baja)
Intensidad de compás	SMOOTH MEDIUM STRONG

Para cancelar el ecualizador sincronizado

Presione otra vez SYNC EQ. El indicador se apagará.

El ecualizador sincronizado también se cancelará cuando:

— cancele el efecto — seleccione el efecto a partir del menú de música ajuste el ecualizador gráfico ajuste el ecualizador gráfico — cante con acompañamiento musical (karaoke).

Notas

SYNC EQ no funciona en el modo KARAOKE. - P FILE MEMORY no funciona en el modo SYNC EQ. - Los nombres de clasificación no están relacionados con los géneros de la fuente de música.

Cambio de la visualización del analizador de espectro

Usted podrá cambiar la visualización mientras esté escuchando la música.

1/0

SPECTRUM

(Alimentación)

ANALIZADOR

Presione ANALIZADOR DE ESPECTRO.

Cada vez que presione la tecla, la visualización cambiará de la siguiente forma:

Selección de efectos perimétricos

Usted podrá disfrutar de efectos perimétricos.

Sugerencia

Si desea memorizar el efecto, almacénelo en un archivo personal (consulte "Creación de un archivo de énfasis de sonido personal").

Nota

Cuando elija otros efectos de sonido, el efecto de sonido perimétrico se cancelará.

Ajuste del ecualizador

Usted podrá ajustar el sonido aumentando o reduciendo los niveles de las bandas de frecuencias.

Antes de la operación, seleccione el énfasis del sonido que desee para su sonido básico.

1 Seleccione el énfasis del sonido que desee para su sonido básico (consulte "Selección del énfasis del sonido" en la página 32). 2 Presione CONTROL DE GEQ. 3 Presione repetidamente + o - para seleccionar una banda de frecuencias.

15 KHZ 2

4 Gire el mando de lanzadora para ajustar el nivel.

5 Repita los pasos 3 y 4. 6 Cuando finalice, presione ENTER/NEXT.

Nota

Si elige otro énfasis de sonido del menú (excepto "EFFECT OFF"), perderá el efecto de sonido ajustado. Para conservar el efecto de sonido ajustado a fin de utilizarlo en el futuro, almacénelo en un archivo personal. (Consulte "Confección de un archivo de énfasis de sonido personal".)

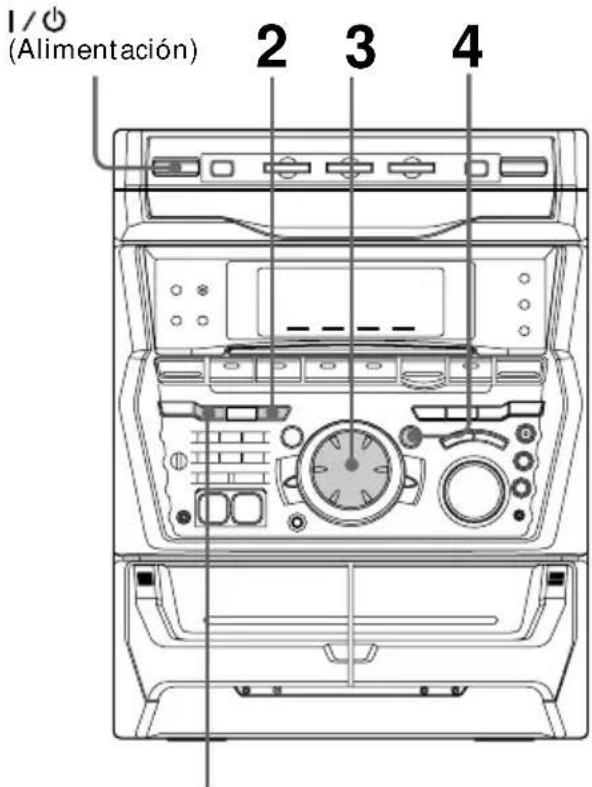

Confección de un archivo de énfasis de sonido personal

— Archivo personal

Usted podrá crear un archivo personal de patrones de audio (efecto perimétrico y ecualizador) y almacenarlo en la memoria del sistema. Después podrá invocar un patrón de sonido para reproducir su cinta, disco compacto o programa de radio favorito. Usted podrá crear hasta cinco ARCHIVOS de sonido.

Antes de la operación, seleccione el énfasis del sonido que desee para su sonido básico.

FILE SELECT

1 Obtenga el efecto de sonido deseado utilizando el ecualizador gráfico y el efecto perimétrico.

2 Presione P FILE MEMORY.

En el visualizador aparecerá un número de archivo personal.

Confección de un archivo de énfasis de sonido personal (continuación)

3 Utilice el mando de lanzadora para seleccionar el número de archivo (P FILE 1~5) en el que desee almacenar el efecto de sonido. 4 Presione ENTER/NEXT. Los efectos de sonido ajustados se almacenarán en el número de archivo seleccionado. Los ajustes previamente almacenados en esta ubicación de la memoria se borrarán y serán reemplazados por los nuevos.

Para invocar un archivo personal

1 Presione FILE SELECT. 2 Utilice el mando de lanzadora para seleccionar el archivo personal deseado. 3 Presione ENTER/NEXT.

Otras unidades

Utilización del sistema de datos radiofónicos (RDS)

(Modelo para Europa solamente)

¿Qué es el sistema de datos radiofónicos?

El Sistema de datos radiofónicos (RDS) es un servicio de radiodifusión que permite a las emisoras transmitir información adicional junto con la señal del programa normal. Este sintonizador ofrece útiles funciones de RDS, como visualización del nombre de la emisión y localización de emisoras por el tipo de programa. RDS solamente está disponible con emisoras de FM*.

Nota

RDS puede no funcionar adecuadamente si la emisora que está recibiendo no está transmitiendo adecuadamente señales de RDS, o si la intensidad de la señal es débil.

• No todas las emisoras de FM proporcionan el servicio de RDS, ni el mismo tipo de servicios. Si no está familiarizado con el sistema RDS, solicite a las emisoras locales los detalles sobre los servicios RDS disponibles en su área.

Recepción de emisiones RDS

Simplemente seleccione una emisora de la banda de FM.

Cuando sintonice una emisora que ofrezca servicios de RDS, el nombre de la emisora aparecerá en el visualizador.

Para comprobar la información de RDS

Cada vez que presione DISPLAY, la visualización cambiará de la forma siguiente.

• Si no se recibe una emisión de RDS, el nombre de la emisora y el tipo de programa no aparecerán en el visualizador.

Localización de una emisión por el tipo de programa (PTY)

Usted podrá localizar la emisión que desee. La unidad sintonizará los temas de programas que estén radiodifundiéndose actualmente entre las emisoras RDS almacenadas en la memoria del sintonizador.

2,3,4,5

Utilización del sistema de datos radiofónicos (RDS) (continuación)

1 Presione PTY mientras está escuchando la radio. 2 Gire el mando de sintonización para seleccionar el tipo de programa que desee. Consulte la sección "Lista de tipos de programas" siguiente. 3 Presione ENTER/NEXT.

La unidad comienza a buscar las emisoras RDS almacenadas (en el visualizador aparecerán alternativamente "SEARCH" y el tipo de programa). Cuando el sintonizador reciba un programa, el número de la emisora memorizada parpadeará.

4 Gire el mando de sintonización para hacer que se visualice el número de memorización deseado. 5 Presione ENTER/NEXT cuando el número de la emisora memorizada esté parpadeando.

Para cancelar la búsqueda por tipo de programa

Vuelva a presionar PTY.

Lista de temas de programas (PTY)

NEWS

Programas sobre noticias.

AFFAIRS

Programas sobre tópicos que amplían las noticias de actualidad.

INFORMATION

Programas sobre asuntos relacionados con los consumidores, consejos médicos, y tiempo atmosférico.

SPORT

Programas sobre deportes.

EDUCATION

Programas educativos y de consejos.

DRAMA

Radionovelas y seriales.

CULTURE

Programas sobre cultura nacional o regional.

SCIENCE

Programas sobre ciencias naturales.

VARIED

Programas de entrevistas a personajes célebres, concursos y comedias.

POP

Programas de música popular.

ROCK

Programas de música rock.

EASY MUSIC

Escucha fácil (música para la carretera).

L. CLASSICAL

Música clásica, instrumental, vocal y coros.

S. CLASSICAL

Actuaciones de grandes orquestas, música de cámara, óperas, etc.

OTHER MUSIC

Música rítmica, blues y reggae.

WEATHER

Información del tiempo atmosférico.

FINANCE

Informes sobre bolsa y comercio.

CHILDREN

Programas para jóvenes.

SOCIAL

Programas sobre personas y cosas que los afectan.

RELIGIÓN

Programas de contenido religioso.

PHONE IN

Programas en los que miembros del público expresan sus puntos de vista por teléfono o en una discusión pública.

TRAVEL

Programas sobre viajes. No para anuncios emitidos con TP/TA.

LEISURE

Programas sobre actividades recreativas como jardinería, pesca, cocina, etc.

JAZZ Programas de jazz.

COUNTRY Programas de música country.

NATION Programas caracteristicos de música popular del País o la region.

OLDIES Programas caracteristicos de música de anteño.

FOLK Programas de música popular.

DOCUMENTARY Artículos investigativos.

ALARM TEST Señal de prUEba para emisiones de emergencia.

ALARM-ALARM Emissiones de emergencia.

NONE Cualquier programa no definido anteriorsmente.

Notas

Cuando el tipo de programa que haya seleccionado no se esté radiodifundiendo actualmente, aparecerá "NO PTY".

Canto con acompañamiento musical: Karaoke

Usted podrá cantar acompañado por la música de cualquier disco compacto o cinta estéreo reduciendo la voz del cantante. Usted tendrá que conectar un micrófono opcional.

1 Gire MIC LEVEL hasta 0 para reducir el nivel del micrófono. 2 Conecte un micrófono opcional a MIX MIC. 3 Presione repetidamente KARAOKE PON/MPX hasta obtener el efecto de karaoke deseado.

Cada vez que presione la tecla, la visualización cambiará de la siguiente forma: KARAOKE PON → MPX R → MPX L

EFFECT OFF (ON)* * Cuando se selecciona un énfasis de sonido, aparecerá el nombre del efecto. Cuando active un modo de karaoke, en el visualizador aparecerá el indicador. Para cantar en el modo de karaoke reduciendo el nivel de la voz de un disco compacto, seleccione "KARAOKE PON". Para cantar en el modo de karaoke con un disco compacto o una cinta multiplex, seleccione "MPX R" o "MPX L".

Canto con acompañamiento musical: Karaoke (continuación)

4 Comience a reproducir la música y ajuste el volumen. 5 Ajuste el volumen del micrófono girando MIC LEVEL.

Gire MIC LEVEL hasta 0, desconecte el micrófono de MIX MIC, y después presione repetidamente KARAOKE PON/MPX hasta que desaparezca "●" del visualizador.

Nota

Con algunas canciones, es posible que no se cancele la parte vocal cuando seleccione "KARAOKE PON".

Ajuste del eco del micrófono

(Para los modelos para Oriente Medio solamente)

1/ (Alimentación)

Para ajustar el efecto, gire ECHO LEVEL.

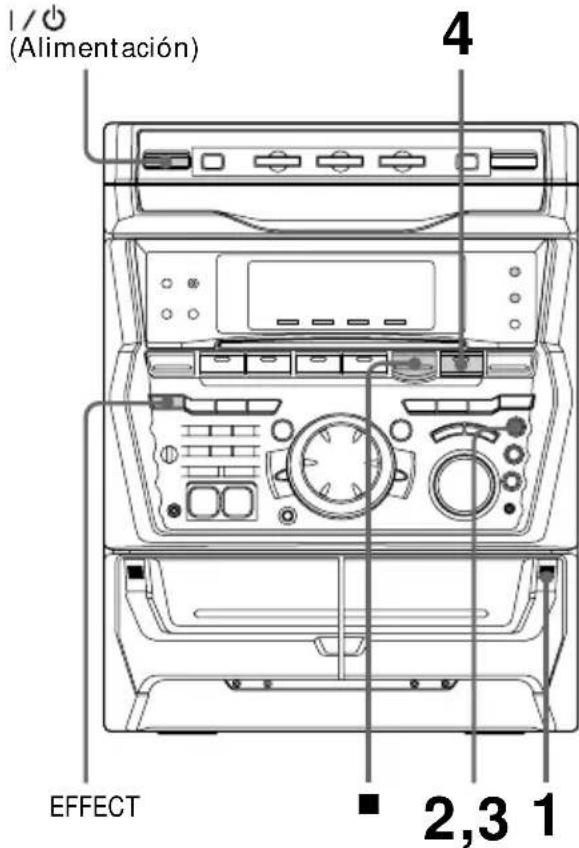

Mezcla y grabación de sonidos

1 Realice los procedimientos para cantar con acompañamiento musical (pasos 1 a 5 de las páginas 39, 40). Después inserte una cinta en el deck B. 2 Presione REC PAUSE/START. 3 Presione otra vez REC PAUSE/START. Se inicia la grabación. 4 Presione CD ▶ para iniciar la reproducción del disco compacto (o TAPE A de la cinta del deck A). Se inicia la reproducción. Cante junto con la música.

Para parar la grabación

Presione.

Sugerencias

• Si oye retroalimentación acústica, reduzca el volumen, aleje el micrófono de los altavoces, o cambie la orientación del micrófono.
• Si desea grabar su voz a través del micrófono solamente, podrá hacerlo seleccionando la función de reproductor de discos compactos y no reproduciendo ningún disco.
• Cuando se introduzcan señales de sonido de alto nivel, la unidad ajustará automáticamente el nivel de la grabación para evitar la distorsión de la señal del sonido grabado (Función de control automático del nivel).

Notas

• Si presiona EFFECT o invoca un efecto de sonido, el modo de karaoke se cancelará.
• Cuando el sonido está grabado en modo monoaural, es posible que el sonido instrumental se reduzca algo junto con la voz del cantante.
• Es posible que la voz del cantante no se reduzca cuando:

— solamente se estén tocando uno o pocos instrumentos — la reproducción sea de un dúo — la fuente posea ecos o coros fuertes — la voz del cantante se desvíe del centro — la voz de la fuente sea de soprano alto o tenor

Para dormirse con música

Temporizador cronodesconectador

Usted podrá programar su sistema estéreo para que la alimentación se desconecte automáticamente a fin de poder irse a dormir escuchando música. Usted podrá programar el tiempo hasta la desconexión en pasos de 10 minutos.

Presione SLEEP.

Cada vez que presione la tecla, la visualización de los minutos (tiempo hasta la desconexión) cambiará de la forma

AUTO → 90 min → 80 min → 70 min → … → 10 min → OFF → AUTO …

Cuando haya elegido "AUTO"

La alimentación se desconectará cuando finalice la reproducción del disco compacto o del cassette (hasta 100 minutos).

Para comprobar el tiempo restante

Presione SLEEP una vez.

Para cambiar el tiempo hasta la desconexión

Seleccione el tiempo deseado presionando SLEEP.

Para cancelar la función del temporizador de desconexión

Presione repetidamente SLEEP hasta que aparezca "SLEEP OFF".

Para despertarse con música

Temporizador de despertador

Usted podrá despertarse diariamente con música a la hora programada. Cerciórese de que el reloj está correctamente ajustado (consulte "Paso 2: Ajuste del reloj").

23 4,5,6,7,8

1 Prepare la fuente de música que desee reproducir.

• Disco compacto: Inserte un disco compacto. Para comenzar desde una canción específica, confeccione un programa (consulte "Programación de canciones de discos compactos" de la página 21). Cassette: Inserte el cassette con la cara que desee reproducir hacia adelante.
• Radio: Sintonice la emisora memorizada deseada (consulte "Paso 3: Memorización de emisoras" de la página 7).

2 Ajuste el volumen.

3 Presione CLOCK/TIMER SET. Aparecerá "SET (DAILY 1)". 4 Gire el mando de lanzadora para seleccionar "DAILY 1 (o 2)" y después presione ENTER/NEXT. En el visualizador aparecerá "ON" y parpadearán los dígitos de la hora.

5 Programe la hora de comienzo de la reproducción. Gire el mando de lanzadora para programar la hora, y después presione ENTER/NEXT. La indicación de los minutos comenzará a parpadear.

Gire el mando de lanzadora para programar los minutos, y después presione ENTER/NEXT. La indicación de la hora volverá a parpadear.

6 Programe la hora de parada de la reproducción siguiendo el procedimiento anterior. 7 Gire el mando de lanzadora hasta que aparezca la fuente de música deseada. La visualización cambiará de la forma siguiente: TUNER CD PLAY TAPE PLAY 8 Presione ENTER/NEXT. Aparecerán el tipo de temporizador (DAILY 1 o DAILY 2), y después la hora de comienzo, la hora de parada, y la fuente de música, y por último reaparecerá la visualización original. 9 Desconecte la alimentación.

Para comprobar los datos programados

Presione TIMER SELECT y gire el mando de lanzadora para seleccionar el modo respectivo (DAILY 1 o DAILY 2), y después presione ENTER/NEXT. Para cambiar los datos, comience de nuevo desde el paso 1.

Para cancelar la operación del temporizador despertador

Presione TIMER SELECT, gire el mando de lanzadora para seleccionar "TIMER OFF", y después presione ENTER/NEXT.

Sugerencia

La alimentación se conectará 15 segundos antes de la hora programada.

Grabación de programas radiofónicos con el temporizador

Para grabar con el temporizador, primero tendrá que haber memorizado la emisora (consulte "Paso 3: Memorización de emisoras") y haber ajustado el reloj (consulte "Paso 2: Ajuste del reloj").

1 Sintonice la emisora memorizada (consulte "Escucha de la radio" de la página 13). 2 Presione CLOCK/TIMER SET. Aparecerá "SET (DAILY 1)". 3 Gire el mando de lanzadora para seleccionar "REC", y después presione ENTER/NEXT. En el visualizador aparecerá "ON" y parpadearán los dígitos de la hora.

Grabación de programas radiofónicos con el temporizador (continuación)

4 Programe la hora de comienzo de la grabación.

Gire el mando de lanzadora para programar la hora, y después presione ENTER/NEXT.

La indicación de los minutos comenzará a parpadear.

Gire el mando de lanzadora para programar los minutos, y después presione ENTER/NEXT.

La indicación de la hora volverá a parpadear.

5 Programe la hora de parada de la grabación siguiendo el procedimiento anterior.

Aparecerá la hora de comienzo y después la hora de parada, la emisora memorizada a grabarse (p. ej., "TUNER FM 5"), y por último reaparecerá la visualización original.

6 Inserte un cassette en blanco.

Cuando comience la grabación, el nivel del volumen se ajustará al mínimo.

Para comprobar los datos programados

Presione TIMER SELECT y gire el mando de lanzadora para seleccionar "REC", y después presione ENTER/NEXT.

Para cambiar los datos, comience de nuevo desde el paso 1.

Para cancelar la operación del temporizador

Presione TIMER SELECT, gire el mando de lanzadora para seleccionar "TIMER OFF", y después presione ENTER/NEXT.

Nota

Componentes de audio/video opcionales

Conexión de componentes de audio

Seleccione una de las conexiones siguientes, dependiendo del equipo que desee conectar y del método de conexión.

Conexión de un deck de minidiscos para grabación digital

Usted podrá grabar digitalmente discos compactos en un deck de minidiscos realizando la conexión con un cable óptico.

A la toma DIGITAL IN del deck de minidiscos

Conexión de un deck de minidiscos para grabación analógica

Cerciórese de hacer coincidir el color de las clavijas y de las tomas. Para escuchar el sonido del deck de minidiscos conectado, presione repetidamente FUNCTION hasta que aparezca "MD".

A la salida de audio del deck de minidiscos A la entrada de audio del deck de minidiscos

Sugerencia

Cuando haya conectado un deck de minidiscos Sony, podrá utilizar las teclas MD y de este telemando para realizar las operaciones de reproducción, pausa y parada.

Conexión de un altavoz de supergraves

(excepto para los modelos destinados a Europa)

Usted podrá conectar un altavoz de supergraves opcional.

Conexión de una videograbadora

Cerciórese de hacer coincidir el color de las clavijas y de las tomas. Para escuchar el sonido de la videograbadora conectada, presione repetidamente FUNCTION hasta que aparezca "VIDEO". Consulte las instrucciones de cada componente.

A la salida de audio de la videograbadora

Conexión de antenas exteriores

Para mejorar la recepción, conecte antenas exteriores. Consulte las instrucciones de cada componente.

Antena de FM

Conecte una antena exterior de FM opcional. Usted también puede utilizar una antena de televisión.

Tipo de toma A

Tipo de toma B

Conector de normas IEC (no suministrado)

Antena de AM

Conecte un conductor aislado de 6 a 15 metros al terminal de antena de AM. Deje conectada la antena de cuadro de AM suministrada.

Tipo de toma A

Conductor aislado (no suministrado)

Tipo de toma B

Conductor aislado (no suministrado)

Información adicional

Precauciones

Tensión de alimentación

Antes de utilizar el sistema, compruebe si la tensión de alimentación del mismo es idéntica a la de la red local.

Seguridad

• El sistema no se desconectará de la fuente de alimentación de CA (red) cuando está enchufado en una toma de la red, incluso también desconecte la alimentación del mismo.
• Cuando no vaya a utilizar el sistema durante mucho tiempo, desenchúfelo de la fuente de alimentación (red). Para desenchufar el cable de alimentación, tire del enchufe. No tire nunca del propio cable.
• Si dentro de cualquier componente del sistema entra un líquido o un objeto sólido, desenchufe el sistema de la red y haga que sea comprobado por personal cualificado.
• El cable de alimentación de CA solamente debe ser cambiado en un taller de reparaciones autorizado.

Ubicación

• Coloque el sistema estéreo en un lugar adecuadamente ventilado a fin de evitar su recalentamiento interno.
• No coloque el sistema en posición inclinada.
• No coloque el sistema en lugares:

— Extremadamente calurosos o fríos — Polvorientos o sucios Muy húmedos — Sometidos a vibraciones Sujetos a la luz solar directa

Operación

• Si traslada el sistema estéreo directamente de un lugar frío a otro cálido, o si lo coloca en una sala muy húmeda, es posible que se condense humedad en el interior del objetivo del reproductor de discos compactos. Cuando ocurre esto, el sistema no funciona adecuadamente. Extraiga el disco compacto y deje el sistema con la alimentación conectada durante una hora hasta que se evapore la humedad.
• Antes de mover el sistema, extráigale los discos.

Si tiene cualquier pregunta o problema en relación con este sistema estéreo, consulte a su proveedor Sony.

Notas sobre los discos compactos

• Antes de reproducir, frote el disco compacto con un paño de limpieza. Limpie el disco compacto desde el centro hacia afuera.
• No utilice disolventes tales como benceno, diluidor de pintura, ni limpiadores ni pulverizadores antiestáticos destinados a discos analógicos.
• No exponga los discos compactos a la luz solar directa ni a fuentes térmicas, tales como conductos de ventilación, ni los deje en un automóvil estacionado a la luz solar directa.

Limpieza de la caja

Utilice un paño suave ligeramente humedecido en una solución muy diluida de detergente.

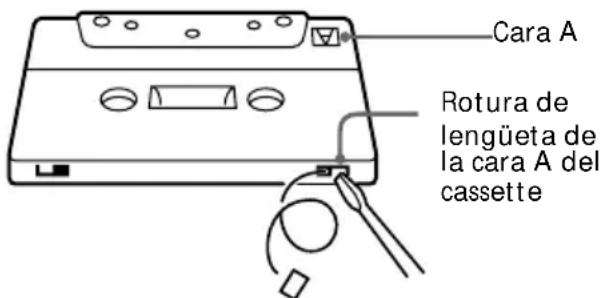

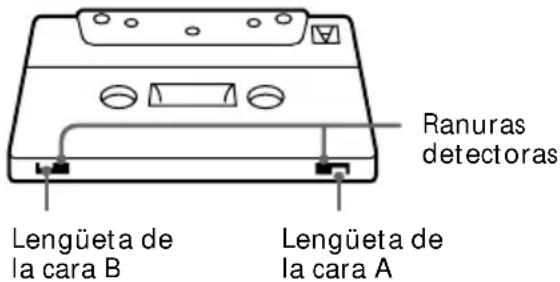

Para conservar permanentemente una grabación

Para evitar el borrado accidental de una cinta, rompa la lengüeta de la cara A o B, como se muestra en la ilustración.

Si desea volver a grabar en este casete, cubra los orificios de las lengüetas con cinta adhesiva. Sin embargo, tenga cuidado de no cubrir las ranuras detectoras realizadas por el deck de casetes para detectar automáticamente el tipo de cinta.

Tipo de cinta:

CrO₂ / METAL

NORMAL

Ranuras detectoras

Antes de insertar un cassette en el deck

Tense la cinta. De lo contrario, esta podrá enredarse en las piezas del deck y dañarse.

Cuando utilice una cinta de más de 90 minutos

La cinta es muy elástica. No cambie con frecuencia las operaciones tales como reproducción, parada, avance rápido, etc. La cinta podría enredarse en el deck.

Limpieza de las cabezas de la cinta

Limpie las cabezas de la cinta cada 10 horas de utilización.

Cuando las cabezas de la cinta se ensucien:

—el sonido se oirá distorsionado — el nivel del sonido se reducirá — se producirán pérdidas de sonido — la cinta no se borrará completamente

— la cinta no se grabará

Cerciórese de limpiar las cabezas de la cinta antes de comenzar una grabación importante, o después de haber reproducido una cinta vieja.

Utilice un cassette limpiador de tipo seco o húmedo vendido comercialmente. Con respecto a los detalles, consulte las instrucciones del cassette limpiador.

Desmagnetización de las cabezas de la cinta

Desmagnetice las cabezas de la cinta y las partes metálicas que entran en contacto con la cinta cada 20 a 30 horas de uso con un cassette desmagnetizador vendido comercialmente. Con respecto a los detalles, consulte el manual de instrucciones del cassette desmagnetizador.

Solución de problemas

Si se presentan algunos problemas durante la realización de su sistema estéreo, utilice la lista de comprobaciones siguientes.

Compruebe en primer lugar si el cable de alimentación está firmemente conectado, y los altavoces correcta y firmemente conectados.

Si el problema persiste después de haber realizado las comprobaciones siguientes, consulte a su proveedor Sony.

Generales

Tan pronto como enchufe el cable de alimentación, el visualizador comenzará a parpadear, incluso aunque no haya conectado la alimentación (modo de demostración).

Presione DISPLAY (para MHC-RXD8/RXD8S) o DEMO (STANDBY) (para MHC-GRX80/R880) cuando la alimentación esté desconectada. La demostración desaparecerá. El modo de demostración aparecerá automáticamente la primera vez que enchufe el cable de alimentación o antes de un corte del suministro eléctrico de más de medio día.

El ajuste del reloj/la memorización de emisoras/el temporizador se cancelan.

• Se ha desconectado el cable de alimentación o se produjo un corte eléctrico de más de medio día.

Vuelva a efectuar lo siguiente: — "Paso 2: Ajuste del reloj" — "Paso 3: Memorización de emisoras" Si ha ajustado el temporizador, también efectúe "Para despertarse con música" y "Grabación de programas radiofónicos con el temporizador".

No hay sonido.

Gire VOLUME hacia la derecha. - Los auriculares están conectados. - Inserte solamente la parte pelada de los cables de los altavoces en los terminales SPEAKER.

Si insertase la parte de plástico, se obstruirían las conexiones de los altavoces.

• No hay calidad de sonido durante la grabación con el temporizador.

Solución de problemas (continuación)

Hay mucho zumbido o ruido.

• Un televisor o una videograbadora demasiado cerca del sistema estéreo. Aleje el sistema estéreo del televisor o de la videograbadora.

En el visualizador parpadea "0:00" (o "12:00")

• Se ha producido una interrupción del suministro eléctrico. Vuelva a ajustar el reloj y a programar el temporizador.

El temporizador no funciona.

• Ajuste correctamente el reloj.

DAILY 1, DAILY 2, y REC no aparecen al presionar la tecla TIMER SELECT.

• Programe correctamente el temporizador.
• Ajuste el reloj.

El telemando no funciona.

• Entre el telemando y el sistema estéreo existe un obstáculo.
• El telemando no está apuntando hacia el sensor de control remoto del sistema. Las pilas están agotadas. Reemplace ambas.

Hay retroalimentación acústica.

• Reduzca el nivel del volumen.
• Aleje el micrófono de los altavoces o cambie la dirección del micrófono.

En la pantalla de un televisor hay irregularidades.

• Desconecte la alimentación del televisor y vuelva a conectarla antes de 15 a 30 minutos. Si la irregularidad de los colores persiste, aleje los altavoces del televisor.

"PROTECT" y "PUSH POWER" aparecen alternativamente.

• Se ha introducido una señal fuerte. Presione | para desconectar la alimentación, deje el sistema desconectado por un momento, luego presione | para conectar la alimentación.

Altavoces

Solamente sale sonido a través de un canal o el volumen entre los canales izquierdo y derecho está desequilibrado.

• Compruebe la conexión y la ubicación de los altavoces.

El sonido carece de graves.

• Compruebe si las tomas + y - de los altavoces están correctamente conectadas.

Reproductor de discos compactos

La bandeja de discos compactos no se cierra.

• El disco compacto no está correctamente colocado.

El disco compacto no se reproduce.

• El disco compacto no está plano en su compartimiento.
• El disco compacto está sucio.
• El disco compacto está insertado con la cara de la etiqueta hacia abajo.
• Se ha producido condensación de humedad. Extraiga los discos compactos y deje el sistema con la alimentación conectada durante aproximadamente una hora hasta que la humedad se haya evaporado.

La reproducción no se inicia desde la primera canción.

• El reproductor de discos compactos se encuentra en el modo de reproducción programada o aleatoria. Presione repetidamente PLAY MODE hasta que desaparezca "PROGRAM" o "SHUFFLE".

Se está visualizando "OVER".

• Ha llegado al final del disco compacto. Mantenga presionado para retroceder.

Decks de casetes

No es posible grabar una cinta.

• No hay casete en el portacasetes.
• El casete carece de lengüetas de seguridad (consulte "Para conservar permanentemente una grabación" de la página 48).
• La cinta está bobinada hasta el final.

La cinta no se graba o no se reproduce, o el nivel de sonido se reduce.

• Las cabezas están sucias. Límpielas (consulte "Limpieza de las cabezas de la cinta" de la página 49). Las cabezas grabadora/reproductoras se han magnetizado. Desmagnéticas (consulte "Desmagnetización de las cabezas de la cinta" de la página 49).

Las cabezas grabadora/reproductoras se han magnetizado. Desmagnéticas (consulte "Desmagnetización de las cabezas de la cinta" de la página 49).

Hay fluctuación y trémolo excesivos, o pérdida de sonido.

• Los ejes de arrastre o los rodillos compresores están contaminados. Límpielos (consulte "Limpieza de las cabezas de la cinta" de la página 49).

El ruido aumenta, o las altas frecuencias se borran.

Las cabezas grabadoras/reproductoras se han magnetizado. Desmagnetícelas (consulte "Desmagnetización de las cabezas de la cinta" de la página 49).

Después de haber presionado ► (4) o, se oye ruido mecánico, en el visualizador aparece "EJECT" y la unidad entra automáticamente en el modo de espera.

• No ha insertado correctamente el cassette. Extráigalo y vuelva a conectar la alimentación.

Sintonizador

Hay excesivo zumbido o ruido (en el visualizador parpadea "TUNED" o "STEREO").

• Ajuste la antena. -La señal es demasiado débil. Conecte una antena exterior.

No es posible recibir un programa de FM en estéreo.

Presione STEREO/MONO de forma que aparezca "STEREO".

Si ocurren otros problemas no descritos aquí, reponga el sistema de la forma siguiente:

1 Desenchufe el cable de alimentación. 2 Vuelva a enchufar el cable de alimentación. 3 Presione simultáneamente ENTER/NEXT y I/O. 4 Presione I para conectar la alimentación.

El sistema se repondrá a los ajustes de fábrica. Todos los ajustes que haya realizado, tales como memorización de emisoras, ajuste del reloj y el temporizador se borrarán. Usted tendrá que volver a realizarlos.

Especificaciones

Sección del amplificador

MHC-RXD8S/RXD8:

Salida de potencia DIN (nominal) 80 + 80 vatios (8 ohmios a 1 kHz, DIN)

Salida de potencia eficaz continua (referencia) 100 + 100 vatios (8 ohmios a 1kHz 10% de distorsión armónica total)

Salida de potencia musical (referencia) 170 + 170 vatios (8 ohmios a 1 kHz, 10% de distorsión armónica total)

MHC-GRX80/R880:

La tensión se ha medido a 120, 220, 240 V CA, 50 / 60Hz

Salida de potencia DIN (nominal) 160 + 160 vatios (6 ohmios a 1 kHz, DIN)

Salida de potencia eficaz continua (referencia) 200 + 200 vatios (6 ohmios a 1kHz 10% de distorsión armónica total)

Entradas

VIDEO IN: Tensión de 250 mV,

(tomas fono) impedancia de 47 kiloohmios

MD IN: Tensión de 450 mV,

(tomas fono) impedancia de 47 kiloohmios MIX MIC: (toma fono) Sensibilidad de 1mV , impedancia de 10 kiloohmios

Salidas

MD OUT: Tensión de 250 mV,

(tomas fono) impedancia de 1 kiloohmio

PHONES: Acepta auriculares de 8 o (toma Telefonica estereo) mas ohmios SPEAKER:

MHC-RXD8S/RXD8: Acepta altavoces de 8 a 16 ohmios de impedancia

MHC-GRX80/R880: Acepta altavoces de 6 a 16 ohmios de impedancia

SURROUND SPEAKER: Acepta altavoces de 16 ohmios de impedancia

SUPER WOOFER: Tensión de 1 V, (excepto para 1 kilohm

MHC-RXD8S/RXD8) impedancia de 1 kiloohmio

Sección del reproductor de discos compactos

Laser De semiconductor (λ = 780nm) Duración de la emisión: continua Salida de lásir 44,6× W como maximo* *Esta calidad es el valor medido a una distancia de 200 mm de la superficie del objetivo del bloque captor optico con una aperture de 7mm Longitud de onda 780 - 790nm Respuesta en fecuencia 2Hz - 20kHz (± 0,5dB) Relacion signal-ruido MAs de 90 dB Gama dinamica MAs de 90 dB CD OPTICAL DIGITAL OUT (Conector optico cuadrado, panel posterior) Longitud de onda 660nm Nivel de salute -18 dBm

Sección de los decks de cassettes

Sistema de grabacion 4 pistas,2 canales,estereo Respuesta en fecuencia 40 - 13.000Hz (± 3dB) (DOLBY NR en OFF) utilizing cassettes de tipo I (HF-S Sony) 40 - 14.000Hz (± 3dB) , utilizing cassettes de tipo II (UX-S Sony) Fluctuation y trémolo ± 0,15% ,ponderacion de pico (IEC) 0,1% ,ponderacion eficaz (NAB) ± 0,2% ,ponderacion de pico (DIN)

Sección del sintonizador

Sintonizador superheterodino de FM estereo, FM/AM

Seccion del sintonizador de FM

Gama de sintonia 87,5-108,0 MHz Antena Antena monofilar de FM Terminales de antenna 75 ohmios, desequilibrados Frecuencia intermedia 10,7 MHz

Sección del sintonizador de UKV (modelo de 3 bandas (FM-AM-UKV) solamente)

Gama de sintonía 65,0 - 74,0 MHz Stereo Plus

Sección del sintonizador de AM

Gama de sintonía

Tipo de 2 bandas:

Modelos para Europa:

AM: 531 - 1.602 kHz

(con el intervalo ajustado a 9 kHz)

Otros modelos:

AM: 531 - 1.602 kHz

(con el intervalo ajustado a 9 kHz)

530-1,710 kHz

(con el intervalo ajustado a 9 kHz)

SW: 5,95-17,90 MHz

(con el intervalo ajustado a 5 kHz)

Modelos para Centro y Sudamérica:

MW: 531-1.710 kHz

(con el intervalo ajustado a 9 kHz)

530-1.710 kHz

(con el intervalo ajustado a 10 kHz)

SW: 5,95-17,90 MHz

(con el intervalo ajustado a 5 kHz)

Otros modelos:

MW: 531 - 1.602 kHz

(con el intervalo ajustado a 9 kHz)

530-1.710 kHz

(con el intervalo ajustado a 10 kHz)

SW: 5,95-17,90 MHz

(con el intervalo ajustado a 5 kHz)

Antena: Antena de cuadro de AM

Terminales de antena Terminal para antena exterior

Frecuencia intermedia 450 kHz

Altavoces

Sistema de altavoces De 4 vías, 5 unidades, tipo reflector de graves, tipo magnéticamente apantallado

Unidades altavoces

De graves: 17 cm tipo cono

De agudos central: 5 cm de diámetro, tipo cono

De agudos lateral: 5 cm de diámetro, tipo cono x2

De supergraves: 4 cm de diámetro, tipo cúpula

Impedancia nominal 8 ohmios

Dimensiones (an/al/prf) Aprox. 240 x 360 x 325 mm

Masa Aprox. 5.5 kg neto, por altavoz

SS-GRX80/GRX80G para MHC-GRX80/SS-RXD8S para MHC-RXD8S/SS-R880 para MHC-R880

Sistema de altavoces De 4 vías, 5 unidades, tipo reflector de graves, tipo magnéticamente apantallado

Unidades altavoces

De graves: 20 cm de diámetro, tipo cono

De agudos central: 5 cm de diámetro, tipo cono

De agudos lateral: 5 cm de diámetro, tipo cono x 2

De supergraves: 4 cm de diámetro, tipo cúpula. Impedancia nominal

SS-GRX80/GRX80G/R880: 6 ohmios

SS-RXD8S: 8 ohmios

Dimensiones (an/al/prf): Aprox. 240 × 360 × 325 mm

Masa: Aprox. 6,5 kg neto, por unidad

Altavoces perimétricos (SS-SR125) para MHC-GRX80/R880/RXD8S

Sistema de altavoces: De 1 vía, 1 unidad,

tipo reflector de graves

Unidades altavoces

De gama completa: 8 cm de diámetro, tipo cono

Impedancia nominal: 16 ohmios

Dimensiones (an/al/prf): Aprox. 220 × 100 × 195 mm

Masa Aprox. 1,0kg neto, por alta

Generales

Alimentación

Modelos para Europa:

230 V AC, 50/60 Hz

Modelos para Australia: 230 - 240 V AC, 50/60 Hz

Modelos para Israel y Tailandia:

220VAC,50/60Hz

Accesorios suministrados:

Antena de cuadro de AM (1)

Mando a distancia (1) Pilas (2)

Antena monofilar de FM (1)

Cables para altavoces: (2 o 4 (para los altavoces delanteros con tomas)

para MHC-GRX80/ R880/RXD8S

(2 para los altavoces delanteros con tomas solamente) para

MHC-RXD8

Amortiguadores para los altavoces delanteros (8)

Diseño y especificaciones sujetos a cambio sin previo aviso.

Índice alfabético

A

Ajuste

del énfasis del sonido 32

del reloj 6

del sonido 34

del volumen 11, 13, 16

Ajuste del sonido 31

Antenas 5

Altavoces 4

Archivo personal 35

AUTO BPM 29

Batería electrónica 29

Bucle 26

Conexiones

de la alimentación 4

de las antenas 5, 46

de los componentes

opciones 44

del sistema 4

DBFB 31

Edición 24, 25

Emisoras

memoración 7

sintonía 13

F

Flash 26

Funciones de compás 28

G,H

Grabación

con el temporizador 43

de discos compactos 12

de programas de

radiodifusión 14

de una cinta 17

Grabación sincronizada con

disco compacto 12

GROOVE 31

I, J

Intervalo de sintonía 8,53

K, L

Karaoke 39

M

Manual de una cinta 23

Memorización de emisoras 7

Mezcla de compás 31

Modo de guía 29

N, O

Nombres de emisoras 37

P, Q

Pilas 6

Protección permanente de grabaciones 48

PTY 37

Reposición del sistema 51

Reproducción

de canciones en el orden deseado (Reproducción programada) 21

de canciones en orden

arbitrario (Reproducción aleatoria) 20

de discos compactos 10

de emisoras

memorizadas 13

repetida de canciones

(Reproducción repetida) 19

Reproducción aleatoria 20

Reproducción normal 10

Reproducción presionando una sola tecla 11, 14, 16

Reproducción programada 23

Reproducción repetida 19

Reproductor de discos compactos 10, 18

S

Selección automática de fuente 11, 14, 16

Selección del énfasis del sonido 32

Sintonía memorizada 13

Sintonizador 7, 13, 37, 43

Sistema de datos radiofónicos 37

Solución de problemas 48

T, U

Temporizador

para despertarse con música 42

para dormirse con música 41

para grabación 43

Temporizador

cronodesconectador 41

Temporizador descentador 42

V, W, X, Y, Z

Visualizador 18,33
