MANUAL DE USUARIO FSP 100 METABO

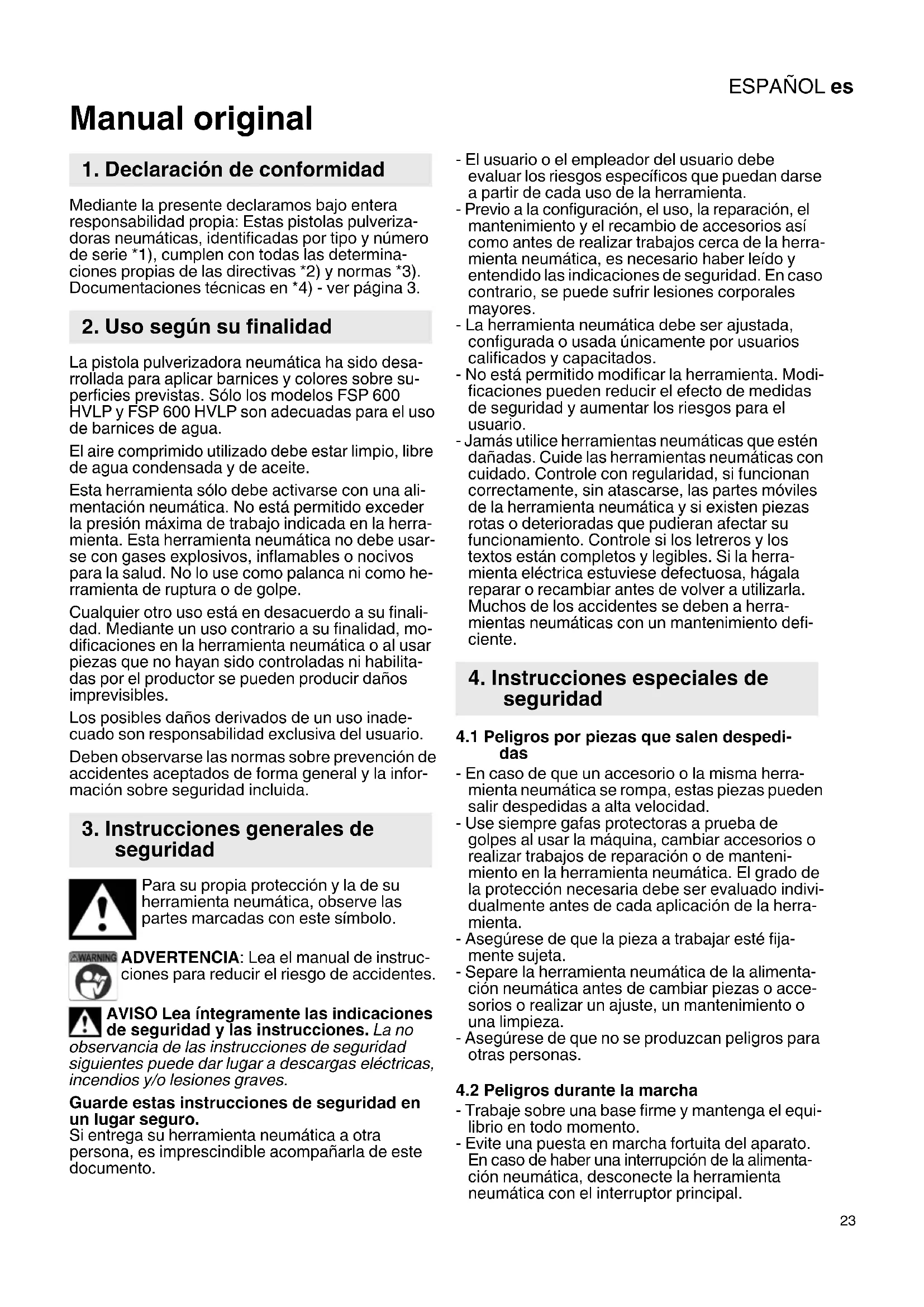

Manual original Mediante la presente declaramos bajo entera responsabilidad propia: Estas pistolas pulveriza- doras neumáticas, identificadas por tipo y número de serie *1), cumplen con todas las determina- ciones propias de las directivas *2) y normas *3). Documentaciones técnicas en *4) - ver página 3. La pistola pulverizadora neumática ha sido desa- rrollada para aplicar barnices y colores sobre su- perficies previstas. Sólo los modelos FSP 600 HVLP y FSP 600 HVLP son adecuadas para el uso de barnices de agua. El aire comprimido utilizado debe estar limpio, libre de agua condensada y de aceite. Esta herramienta sólo debe activarse con una ali- mentación neumática. No está permitido exceder la presión máxima de trabajo indicada en la herra- mienta. Esta herramienta neumática no debe usar- se con gases explosivos, inflamables o nocivos para la salud. No lo use como palanca ni como he- rramienta de ruptura o de golpe. Cualquier otro uso está en desacuerdo a su finali- dad. Mediante un uso contrario a su finalidad, mo- dificaciones en la herramienta neumática o al usar piezas que no hayan sido controladas ni habilita- das por el productor se pueden producir daños imprevisibles. Los posibles daños derivados de un uso inade- cuado son responsabilidad exclusiva del usuario. Deben observarse las normas sobre prevención de accidentes aceptados de forma general y la infor- mación sobre seguridad incluida. Para su propia protección y la de su herramienta neumática, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. AVISO Lea íntegramente las indicaciones de seguridad y las instrucciones. La no observancia de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas instrucciones de seguridad en un lugar seguro. Si entrega su herramienta neumática a otra persona, es imprescindible acompañarla de este documento. - El usuario o el empleador del usuario debe evaluar los riesgos específicos que puedan darse a partir de cada uso de la herramienta. - Previo a la configuración, el uso, la reparación, el mantenimiento y el recambio de accesorios así como antes de realizar trabajos cerca de la herra- mienta neumática, es necesario haber leído y entendido las indicaciones de seguridad. En caso contrario, se puede sufrir lesiones corporales mayores. - La herramienta neumática debe ser ajustada, configurada o usada únicamente por usuarios calificados y capacitados. - No está permitido modificar la herramienta. Modi- ficaciones pueden reducir el efecto de medidas de seguridad y aumentar los riesgos para el usuario. - Jamás utilice herramientas neumáticas que estén dañadas. Cuide las herramientas neumáticas con cuidado. Controle con regularidad, si funcionan correctamente, sin atascarse, las partes móviles de la herramienta neumática y si existen piezas rotas o deterioradas que pudieran afectar su funcionamiento. Controle si los letreros y los textos están completos y legibles. Si la herra- mienta eléctrica estuviese defectuosa, hágala reparar o recambiar antes de volver a utilizarla. Muchos de los accidentes se deben a herra- mientas neumáticas con un mantenimiento defi- ciente.

4.1 Peligros por piezas que salen despedi-

das - En caso de que un accesorio o la misma herra- mienta neumática se rompa, estas piezas pueden salir despedidas a alta velocidad. - Use siempre gafas protectoras a prueba de golpes al usar la máquina, cambiar accesorios o realizar trabajos de reparación o de manteni- miento en la herramienta neumática. El grado de la protección necesaria debe ser evaluado indivi- dualmente antes de cada aplicación de la herra- mienta. - Asegúrese de que la pieza a trabajar esté fija- mente sujeta. - Separe la herramienta neumática de la alimenta- ción neumática antes de cambiar piezas o acce- sorios o realizar un ajuste, un mantenimiento o una limpieza. - Asegúrese de que no se produzcan peligros para otras personas.

4.2 Peligros durante la marcha

- Trabaje sobre una base firme y mantenga el equi- librio en todo momento. - Evite una puesta en marcha fortuita del aparato. En caso de haber una interrupción de la alimenta- ción neumática, desconecte la herramienta neumática con el interruptor principal.

1. Declaración de conformidad

2. Uso según su finalidad

3. Instrucciones generales de

4. Instrucciones especiales de

- Utilice un equipo de protección y en todo caso unas gafas de protección. Usando un equipo de protección como lo son guantes o ropa de protec- ción, mascarilla, zapatos de seguridad antidesli- zantes, casco protector o protección auricular, dependiendo del modo y el uso del aparato, se reduce el riesgo de sufrir lesiones por lo que se recomienda hacerlo.

4.3 Peligro por movimientos repetitivos

- Al trabajar con la herramienta neumática pueden producirse sensaciones incómodas en las manos, los brazos, los hombros, en el cuello o en otras partes del cuerpo. - Posiciónese cómodamente al trabajar con la herramienta neumática, asegúrese de tener una posición fija y evite posiciones inadecuadas o aquellas en las que es difícil mantener el equili- brio. Al realizar trabajos más largos, se reco- mienda que el operador cambie su posición, lo cual puede ayudar a evitar incomodidades y el cansancio. - En caso de que el operador sienta síntomas como, por ejemplo, malestar constante, moles- tias, dolor, comezón, entumecimiento, quemazón o rigidez, no debe ignorarse estas señales de aviso. El operador debe informar la situación al empleador y consultar a un médico calificado.

4.4 Peligros por accesorios, materiales de

consumo - Separe la herramienta neumática de la alimenta- ción neumática antes de fijar o cambiar el acce- sorio. - Utilice únicamente accesorios y materiales de consumo que hayan sido desarrollados para este aparato y que cumplan con los requerimientos y los datos indicados en este manual de uso.

4.5 Peligros en el puesto laboral

- Los principales motivos para sufrir lesiones en el puesto laboral es al resbalarse, tropezarse o caerse. Tenga cuidado con superficies que puedan haber quedado resbalosas después de usar la herramienta neumática así como posibles peligros de tropiezo generados por la manguera neumática. - Proceda cuidadosamente al encontrarse en un entorno desconocido. Puede haber peligros escondidos por cables de corriente o cualquier otro tipo de líneas de alimentación. - La herramienta neumática no ha sido desarro- llada para usarse en un entorno explosivo y no está aislado contra el contacto con fuentes de corriente eléctrica.

4.6 Peligros por polvos y vapores

- Los polvos y vapores producidos al trabajar con la herramienta neumática pueden generar daños a la salud (como p. ej. cáncer, defectos congénitos, asma y/o dermatitis); es imprescindible realizar una evaluación de riesgo en relación a estos peli- gros y aplicar mecanismo de regulación adecuados. -En la evaluación de riesgos deben incluirse el polvo generado por el uso de la herramienta neumática así como el polvo que puede arremoli- narse por ello. - Es importante usar y mantener la herramienta neumática según las recomendaciones presen- tadas en este manual a fin de reducir la liberación de polvo y de vapores a un mínimo. - El aire de salida debe salir de tal manera que las polvaredas se reduzcan a un mínimo en un entorno polvoriento. -En caso de generarse polvos y vapores, es muy importante controlarlos en el lugar donde se generan. - Es importante elegir, mantener y recambiar los materiales de consumo y la herramienta de inser- ción conforme a las recomendaciones presen- tadas en este manual a fin de evitar una intensifi- cación de polvo o de vapores. - Utilice las mascarillas protectoras según las indi- caciones del empleador o como se lo indique en las normas de protección laboral y de la salud. - Trabajos con cierto materiales conllevan a emisiones de polvo y de vapor que pueden generar un entorno potencialmente explosivo.

4.7 Indicaciones adicionales de seguridad

- Aire comprimido puede causar lesiones serias. - Si la herramienta neumática no está en uso, previo al cambio de accesorios o al realizar trabajos de reparación, siempre es recomendable desconectar la alimentación de aire, despresu- rizar la manguera neumática y separar la herra- mienta neumática de la alimentación neumática. - Jamás dirija el caudal de aire a sí mismo o contra otras personas. - Mangueras sueltas pueden causar lesiones serias. Por lo tanto, controle siempre si las mangueras y los elementos de soporte estén en buen estado y que no se hayan soltado. - Conecte la herramienta neumática a la alimenta- ción neumática usando el acoplamiento rápido. - Asegúrese de que no se exceda la presión máxima indicada en la herramienta neumática. - Jamás agarre las herramientas neumáticas de la manguera.

4.8 Otras indicaciones de seguridad

- En caso de ser necesario, observe las normas de protección laboral y de prevención de accidentes al trabajar con compresores y herramientas neumáticas. -Asegúrese de no exceder la máxima presión laboral permitida indicada en los datos técnicos. - No utilice esta herramienta si no puede concen- trarse. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta si está cansado, ni tampoco después de haber consumido alcohol, drogas o medica- mentos. El no estar atento durante el uso de la herramienta puede provocarle serias lesiones. - Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar acci- dentes. - Asegure las herramientas neumáticas contra niños. - No guarde nunca la máquina a la intemperie sin protección ni en un ambiente húmedo.ESPAÑOL es

- Proteja la herramienta neumática, sobre todo la conexión neumática así como los elementos de mando, contra polvo y suciedad. - Protéjase a sí y a su entorno contra peligros de accidentes realizando medidas adecuadas de cuidado. - La pistola pulverizadora no es adecuada para el tratamiento de alimentos ni de medicamentos. - No fumar o encender una chispa ni un fuego al utilizar la herramienta. - Observar que el lugar de trabajo esté bien venti- lado. - Utilizar ropa de protección, sobre todo protección respiratoria con filtro de carbón activo. - No utilizar la pistola pulverizadora para otros motivos. - Cuidado con materiales inflamables. - Trabajar sólo si está descansado y concentrado. - Jamás dirigir la pistola pulverizadora contra personas o animales. -Conexión de aire comprimido únicamente mediante el acoplamiento rápido. - El ajuste de la presión de trabajo debe realizarse mediante un reductor de presión. - Como fuente de energía no utilizar oxígeno o gases inflamables. - Antes de realizar un mantenimiento o eliminar fallos, separar el aparato de la fuente de presión. - Eliminar correctamente los agentes de limpieza y los restos de colores. - Utilice durante el uso de la pistola pulverizadora al igual que durante su mantenimiento y limpieza un equipo de protección habilitado para su caso de uso. Utilice guantes, ropa de trabajo, gafas protectoras y mascarillas de protección con un filtro adecuado para la respectiva aplicación. - Se corre peligro de inyección del material de recu- brimiento o de limpieza (p.ej. al cambiar una boquilla o al realizar trabajos de limpieza). En caso de que el equipo de protección personal no sea suficiente, esto puede tener consecuencias mayores (p.ej. necrosis, pérdida de extremi- dades). Adicionalmente, se corre el riesgo de inhalar, de contacto o de absorción ce materiales de recubrimiento o de líquidos de limpieza. Asegúrese por ello de siempre tener suficiente ventilación técnica o natural. - No trabajar en entornos con potencial explosivo. No trabajar con materiales que pueden generar un entorno con potencial explosivo. Asegúrese de utilizar sólo el aire comprimido adecuado. La información de este manual de uso se indica según sigue: ¡Peligro! Advertencia de daños personales o medioambientales. ¡Atención! Advertencia de daños materiales.

4.9 Símbolos en la herramienta neumática

Lea el manual de uso antes de la puesta en marcha. Use protección ocular Use auriculares protectores Véase la página 2. 1 Taza de gravedad/taza de aspiración 2 Cabezal de tobera 3 Tornillo regulador para chorro redondo o ancho

4 Regulación de cantidad de aire * 5 Tornillo regulador para cantidad de color 6 Gatillo 7 Racor de conexión 1/4" *

• según el equipamiento

6.1 Previo a la primera puesta en marcha

Montar los racores de conexión (7).

6.2 Ajustar el chorro de color:

Chorro redondo / chorro ancho (depende del equipamiento): En el tornillo regulador (3) se puede ajustar la pistola pulverizadora en un chorro redondo o ancho. Véase pág. 2, fig. A. Chorro redondo para superficies pequeñas, esquinas y bordes. Chorro ancho para superficies mayores. El cabezal de la boquilla (2) se puede girar sin fases en posi- ción horizontal o vertical. Cantidad de color (velocidad de aplicación): Ajuste la cantidad de color en el tornillo regulador (5). Abra el tornillo regulador (5) por 2 hasta 2

vueltas y haga una prueba de inyección. La apertura adicional del tornillo regulador (5) incre- menta el flujo de color y con ello la velocidad de aplicación. Cierre el tornillo regulador (5) reduce el flujo de color y con ello la velocidad de aplicación. A causa de los diferentes tipos de materiales se recomienda regular la cantidad de color siempre durante el uso de la pistola pulverizadora. HVLP (Alto Volumen, Baja Presión): (dependiendo del equipo) Presión mínima de trabajo 0,7 bar en el set de boquillas, tasa de transmisión aprox. 70%. Overs- pray reducido, máxima eficiencia de transmisión con consumo reducido de aire; el ahorro de barniz es de hasta 30%. LVLP (Bajo Volumen Baja Presión): (depende del equipamiento) Presión mínima de trabajo 0,7 bar en el set de boquillas, tasa de transmisión aprox. 73%. Overs- pray reducido, máxima eficiencia de transmisión con consumo reducido de aire.

5. Descripción general

6. FuncionamientoESPAÑOLes

6.3 Usar la herramienta neumática

A fin de desarrollar la potencia completa de su herramienta neumática, utilice siempre mangueras neumáticas con un diámetro interior de por lo menos 10 mm. Un diámetro demasiado pequeño puede reducir claramente la potencia de la herra- mienta. ¡Atención! La línea neumática no debe con- tener agua condensada. ¡Atención! El aire comprimido utilizado debe estar limpio, libre de agua condensada y de aceite.

1. Observe que la regulación de caudal de aire

(4) (dependiendo del equipamiento) esté com- pletamente abierta antes de utilizar el equipo. Durante el uso es posible realizar un ajuste fino de la cantidad de aire.

2. Ajustar presión de trabajo (a medir en la entra-

da de aire con herramienta neumática conecta- da). Máxima presión de trabajo permitida, véa- se capítulo "Datos técnicos". Una presión excesiva de trabajo conlleva a una repartición excesiva del material y conlleva a una rápida evaporación del líquido. Las superfi- cies quedan ásperas y con mala capacidad de adhesión. Si la presión de trabajo es insuficiente, el mate- rial no será pulverizado correctamente. Las su- perficies quedan onduladas y hay marcas de gotas.

3. Conecte la herramienta neumática a la alimen-

tación neumática usando el acoplamiento rápi- do.

4. Observar las indicaciones del fabricante en

cuanto a la preparación de los colores. Llenar el color en la taza (1). Cerrar bien la tapa.

5. Activando el gatillo (6) se pone en funciona-

miento la pistola pulverizadora.

6. Ajuste el chorro de color (véase capítulo 6.2).

7. Sostenga la pistola pulverizadora siempre a la

misma distancia del objeto. Distancia de aplica- ción aprox. 10-15 cm.

¡Peligro! Previo a cualquier trabajo en la má- quina desconecte la conexión neumática. ¡Peligro! Cualquier trabajo de reparación o de mantenimiento que exceda el descrito en este capítulo debe ser efectuado exclusivamente por especialistas. En caso de haber un bloqueo inesperado o una aplicación incompleta, limpie la boquilla. - Una pistola pulverizadora limpia asegura el manejo correcto de la pistola en la siguiente apli- cación. - Limpie y conserve la pistola pulverizadora con mucho cuidado inmediatamente después de aplicar barniz. ¡Peligro! No utilice diluyentes halógenos que contengan hidrocarburos (1.1.1 Benzotriclo- ruro, cloruro de etilo, etc.) debido a que conllevan a reacciones químicas con algunos materiales de la pistola pulverizadora y pueden producir reacciones peligrosas. ¡Atención! No coloque la pistola pulveriza- dora por completo en un diluyente. - Las piezas móviles deben lubricarse de vez en cuando. - En caso de retirar la boquilla para la limpieza, es necesario aplicar una capa de grasa suave en la junta y en la rosca. No utilice lubricantes que contengan silicona. - Guarde las herramientas neumáticas en lugares secos. - Asegure la seguridad de la herramienta neumá- tica mediante un mantenimiento constante de ésta. - Controle la posición fija de los atornillamientos y, en caso de ser necesario, ajústelos. - Evite el contacto con sustancias peligrosas que pueden haberse ubicado sobre la herramienta. Use siempre un equipo de protección y elimine sustancias peligrosas mediante medidas adecuadas, antes de realizar el mantenimiento.

Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que hayan sido desarrollados para esta herramienta neumática y que cumple con los requerimientos y los datos indi- cados en este manual de uso. La boquilla y la aguja de la boquilla son piezas de desgaste. Por lo tanto se recomienda tener siempre a la disposición un set de tobera de repuesto. Programa completo de accesorios véase www.metabo.com o catálogo. ¡Peligro! Reparaciones en herramientas neumáticas sólo deben realizarlas especia- listas y usar para ello repuestos originales de Metabo. Si su herramienta neumática Metabo necesita ser reparada sírvase dirigir a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede descargar listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas neumáticas, embalaje y accesorios usados. No deben producirse peligros para personas ni para el medio ambiente.

7. Limpieza, mantenimiento y

10. Protección ecológicaESPAÑOL es

Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modifica- ciones conforme al avance técnico.

=Requerimiento de aire

max. = Máxima presión de trabajo permitida p=Presión de trabajo D = Tamaño de boquilla

= Volumen taza de gravedad

= Volumen taza de aspiración

= Diámetro interior de la manguera C = Rosca de conexión A=Medidas: Largo x ancho x alto m=Peso Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta y compararla con otras herra- mientas. Dependiendo de la condición de uso, estado de la herramienta o de las herramientas de uso, la carga real puede ser mayor o menor. Consi- dere para la valoración las pausas de trabajo y las fases de trabajo reducido. Determine a partir de los valores estimados las medidas de seguridad para el operador, p. ej. medidas de organización. Nivel de ruido (EN ISO 14462)

=Nivel de intensidad acústica

=Nivel de potencia acústica

= Inseguridad de medición ¡Use auriculares protectores!
