MANUAL DE USUARIO SBE 561 METABO

Instrucciones de manejo

Estimado cliente,

le agradecemos la confianza depositada en nosotros al comprar una herramienta eléctrica Metabo. Cada herramienta Metabo ha sido probada cuidadosamente y ha superado los estrictos controles de calidad de Metabo. Sin embargo, la vida útil de una herramienta eléctrica depende en gran medida de usted. Le rogamos que tenga en cuenta la información contenida en estas instrucciones y en los documentos adjuntos. Una mejor conservación de su herramienta eléctrica de Metabo, repercute en un servicio eficaz durante más tiempo.

Contenido

1 Aplicación de acuerdo a la finalidad
2 Instrucciones generales de seguridad
3 Instrucciones especiales de seguridad
4 Descripción general
5 Puesta en marcha

5.1 Montaje de la empuñadura complementaria (SBE 561, SBE 521, SB 561)

6 M a n e j o

6.1 Ajuste del tope de profundidad de taladrado (SBE 561, SBE 521, SB 561)

6.2 Conexión y desconexión

6.3 Preselección del número de revolu- ciones (SBE 561, SBE 521, BE 561)

6.5 Selección del sentido de giro (SBE 561, SBE 521, BE 561)

6.6 Cambio de herramienta portabrocas de sujeción rápida Futuro Plus (3)

6.7 Cambio de herramienta portabrocas de corona dentada (2)

6.8 Cómo retirar el portabrocas

6.1 Ajuste del tope de profundidad de taladrado (SBE 561, SBE 521, SB 561) 6.2 Conexión y desconexión 6.3 Preselección del número de revolu- ciones (SBE 561, SBE 521, BE 561) 6.5 Selección del sentido de giro (SBE 561, SBE 521, BE 561) 6.6 Cambio de herramienta portabrocas de sujeción rápida Futuro Plus (3) 6.7 Cambio de herramienta portabrocas de corona dentada (2) 6.8 Cómo retirar el portabrocas

7 Consejos y trucos

8 Mantenimiento

9 Accesorios

10 Reparación

11 Protección ecológica

12 Especificaciones técnicas

1 Aplicación de acuerdo a la finalidad

SBE 561, SBE 521, SBE 561:

La herramienta está indicada para el taladrado sin percusión en metal, madera, plástico y materiales similares y para el taladrado con percusión en hormigón, piedra y materiales semejantes.

BE 561, B 561:

La herramienta está indicada para el taladrado sin percusión en metal, madera, plástico y materiales similares.

SBE 561, SBE 521, BE 561:

La herramienta es adecuada para tallar roscas y atornillar.

Es responsabilidad exclusiva del usuario cualquier daño causado por el uso incorrecto de las mismas.

Deben observarse las normas para prevención de accidentes aceptadas generalmente y la información sobre seguridad incluida.

2 Instrucciones generales de seguridad

¡ATENCIÓN Lea íntegramente estas instrucciones de seguridad. La no observación de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas instrucciones en un lugar seguro! El término "herramienta eléctrica" empleado en las siguientes instrucciones se refiere a su aparato eléctrico portátil, ya sea con cable de red, o sin cable, en caso de ser accionado por acumulador.

1) Puesto de trabajo

a) Mantenga limipo y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.

b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores con herramientas eléctricas dotadas de una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

ESPAÑOL

ES

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.

c) No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.

d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.

e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

f) Si fuera necesario utilizar la herramienta eléctrica en un entorno húmedo, utilice un interruptor de protección diferencial. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.

b) Utilice un equipo de protección y en todo caso unas gafas de protección. El riesgo de lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta eléctrica está apagada antes de conectarla a la toma de corriente y/o la batería, de desconectarla o de transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato conectado, puede dar lugar a un accidente.

d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza

rotante puede producir lesiones al ponerse a funcionar.

e) Evite trabajar con posturas forzadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.

f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.

9) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. La utilización de un equipo de aspiración de polvo puede reducir los riesgos de aspirar polvo nocivo para la salud.

4) Trato y uso cuidadoso de herramientas eléctricas

a) No sobrecargue el aparato. Use la herramienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o retire la batería antes de realizar un ajuste en la herramienta, cambiar de accesorio o guardar el aparato. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aparato.

d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita que las utilcen personas que no estén familiarizadas con ellas o que no hayan leído estas instrucciones. Las herramientas utilizadas por personas inexpertas son peligrosas.

e) Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta y si existen partes rotas o deterioradas que pudieran afectar a su funcionamiento. Si la herramienta eléctrica estuviese defectuosa, hágala reparar antes de volver a utilizarla. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente.

f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.

g) Utilice las herramientas eléctricas, los accesorios, las herramientas de inserción, etc. de acuerdo con estas instrucciones. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para

ES ESPAÑOL

trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

3 Instrucciones especiales de seguridad

Póngase cascos protectores cuando maneje taladradoras con percutor. El efecto del ruido puede provocar pérdida auditiva.

Utilice la empuñadura complementaria suministrada con la herramienta. Los usuarios pueden resultar heridos por la pérdida del control de la máquina.

Si existe la posibilidad de entrar en contacto con cables eléctricos ocultos o con el cable de alimentación, sujete la herramienta solamente por las partes aisladas de la carcasa. El contacto con cables electriza las partes metálicas de la carcasa y puede producir una descarga eléctrica al usuario.

¡Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo!

Guarde todos los documentos para referencia en el futuro, y solamente entregue su herramienta junto con estos documentos.

Desenchufe el equipo antes de llevar a cabo cualquier ajuste o mantenimiento.

Tenga cuidado con las tuberías de gas y agua y los cables eléctricos.

Evite que la máquina se ponga en funcionamiento por error: desconecte la máquina siempre al extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente.

¡No toque la herramienta en rotación!

La máquina debe estar siempre en reposo para eliminar virutas y otros residuos similares.

Preste atención en caso de un roscado duro (atornillado de tornillos con roscado métrico o rosca inglesa en acero). La cabeza del tornillo puede desprenderse o pueden producirse momentos de retroceso.

Si la herramienta de inserción se atasca o se engancha, aparecerán fuerzas elevadas. Sujete la herramienta con fuerza, adopte una postura segura y trabaje concentrado.

Fije las piezas de trabajo pequeñas. Por ejemplo, sujételas en un tornillo de banco.

SÍMBOLOS SOBRE LA HERRAMIENTA:

☐ ..... Classe II de construcción
V ...... voltios
A..... amperios
Hz...... hertzios
BPM .... puñetazo por minuto
\~...... corriente alterna

4 Descripción general

Véase la página 3 (desplegarla).

1 Llave para portabrocas (para los portabrocas de corona dentada) *
2 Portabrocas de corona dentada *
3 Portabrocas de sujeción rápida Futuro Plus *

4 Tope de profundidad de taladrado *

5 Empuñadura complementaria *

6 Conmutador de inversión

7 Relé neumático de taladro/taladrado con percusión *

8 Botón de retención (funcionami continuado)

9 Interruptor

10 Ruedecilla de ajuste para preselección del número de revoluciones *

* según el equipamiento/según el modelo

5 Puesta en marcha

Antes de enchufar la herramienta, compruebe que la tensión y la frecuencia de red, indicadas en la placa de identificación, se corresponden con las de la red eléctrica.

SBE 561, SBE 521, BE 561: Para garantizar una sujeción segura del portabrocas: después de la primera perforación (giro a la derecha), apriete de nuevo con fuerza el tornillo de seguridad que hay en el interior del portabrocas con ayuda de un destornillador. Atención, rosca a la izquierda. (véase el capítulo 6.8)

5.1 Montaje de la empuñadura complementaria

(SBE 561, SBE 521, SB 561)

Por razones de seguridad, utilice siempre la empuñadura complementaria sumini-strada.

Abrir el anillo elástico girando hacia la izquierda la empuñadura complementaria (5) Deslizar la empuñadura complementaria en el cuello de sujeción de la máquina Insertar el tope de profundidad

ESPAÑOL

ES

de perforación (4) Apretar con firmeza la empuñadura complementaria en el ángulo deseado después de cada uso.

6 M a n e j o

6.1 Ajuste del tope de profundidad de taladrado

(SBE 561, SBE 521, SB 561)

Soltar la empuñadura complementaria (5) Ajustar el tope de profundidad de perforación (4)a la profundidad deseada y apretar de nuevo la empuñadura complementaria

6.2 Conexión y desconexión

Pulsar el interruptor (9)de la herramienta para ponerla en marcha.

SBE 561, SBE 521, BE 561: el número de revolu- ciones puede modificarse presionando el inter- ruptor.

Para un funcionamiento continuado puede bloquearse el interruptor con el botón de retención (8). Para parar la herramienta, pulsar el interruptor de nuevo.

En la posición de funcionamiento conti- nuado, la máquina seguirá funcionando caso de pérdida del control de la herra- nata debido a un tirón. Por este motivo se en sujetar las empuñaduras siempre con las manos, adoptar una buena postura y ajar sin distraerse.

6.3 Preselección del número de revoluciones

(SBE 561, SBE 521, BE 561)

Preajustar el número de revoluciones en la ruedecilla de ajuste (10). Véase la página 4 para obtener información sobre los números de revoluciones para taladrar.

6.4 Conmutación entre taladrado/taladrado con percusión

(SBE 561, SBE 521, SB 561)

Seleccionar el modo de funcionamiento deseado desplazando el relé neumático (7).

Taladrado

Taladrado con percusión

Al taladrar con percusión, trabajar con números de revoluciones elevados.

Taladrado y taladrado con percusión sólo con giro a la derecha.

6.5 Selección del sentido de giro

(SBE 561, SBE 521, BE 561)

Pulsar el conmutador de giro (6) solamente durante el estado de parada del motor.

Selección del sentido de giro

R = giro a la derecha

L = giro a la izquierda

El portabrocas debe atornillarse con fuerza sobre el husillo, y el tornillo de seguridad que hay en el interior del portabrocas debe apretarse con firmeza con ayuda de un destornillador. (Atención, rosca a la izquierda)

De lo contrario podría soltarse al rotar a la izquierda (por ejemplo, al atornillar).

6.6 Cambio de herramienta

Portabrocas de sujeción rápida Futuro Plus (3)

Herramientas con la denominación SB...:

Véanse las imágenes, página 3.

Colocación de la herramienta. Sujetar el anillo de retención (a) y con la otra mano girar el casquillo (b) en dirección "GRIP, ZU" hasta notar que se ha superado el mecanismo de resistencia.

¡Atención! La herramienta no está todavía tensada Seguir girando con fuerza (debe hacer "clic"), hasta el tope. Ahora sí está tensada la herramienta de forma segura.

Con un vástago blando de la herramienta debe tensarse si fuera necesario tras un periodo de perforación.

Abrir el portabrocas:

Sujete el anillo de retención (a) y con la otra mano girar el casquillo (b) en la dirección "AUF, RELEASE".

Advertencia: el sonido de carraca que posiblemente se oiga después de abrir el portabrocas (según la función) se elimina girando el manguito en sentido inverso.

Si el portabrocas está demasiado apretado: extraer el cable del enchufe. Sujetar el portabrocas con una llave de boca en la cabeza del portabrocas y girar con fuerza el casquillo (b) en la dirección "AUF, RELEASE".

Herramientas con la denominación B...:

Véanse las imágenes, página 3.

Colocación de la herramienta. Sujetar el anillo de retención (a) y con la otra mano girar el casquillo (b) en dirección "GRIP, ZU" hasta el tope.

ES ESPAÑOL

Con un vástago blando de la herramienta debe tensarse si fuera necesario tras un periodo de perforación.

Abrir el portabrocas:

Sujetar el anillo de retención (a) y con la otra mano gire el casquillo (b) en la dirección "AUF, RELEASE".

Si el portabrocas está demasiado apretado: extraer el cable del enchufe. Sujetar el portabrocas con una llave de boca en la cabeza del portabrocas y girar con fuerza el casquillo (b) en la dirección "AUF, RELEASE".

6.7 Cambio de herramienta

portabrocas de corona dentada (2)

Véanse las imágenes, página 3.

Sujetar la herramienta:

Insertar la herramienta y fijarla con la llave para portabrocas (1) ejerciendo la misma presión en los 3 agujeros.

Retirar la herramienta:

Abrir el portabrocas de corona dentada (2) con una llave para portabrocas (1) y retirar la herramienta.

6.8 Cómo retirar el portabrocas

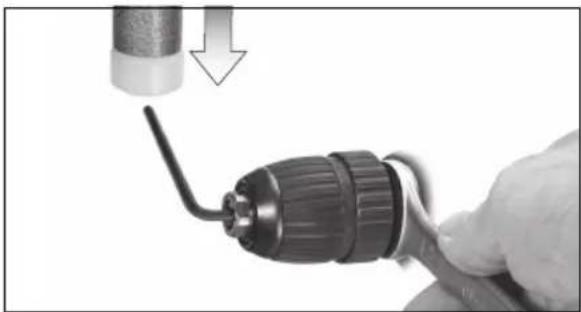

Portabrocas de sujeción rápida Futuro Plus

Desenroscar el tornillo de seguridad (en caso de que haya uno). Atención, rosca a la izquierda.

Sujetar el husillo de taladrar con una llave de boca. Aflojar y desatornillar el portabrocas aplicando un ligero golpe con un martillo de goma en una llave hexagonal tensada.

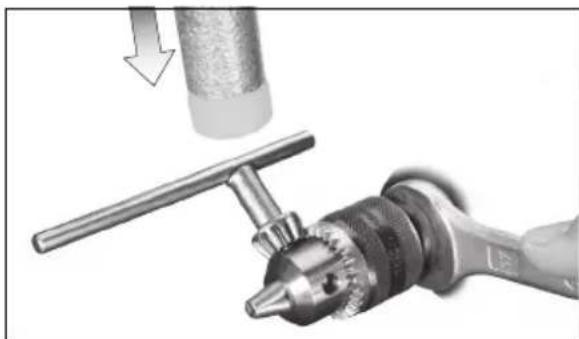

Portabrocas de corona dentada

Desenroscar el tornillo de seguridad (en caso de que haya uno). Atención, rosca a la izquierda.

Sujetar el husillo de taladrar con una llave de boca. Aflojar y desatornillar el portabrocas aplicando un ligero golpe con un martillo de goma en una llave para portabrocas insertada.

7 Consejos y trucos

En el caso de perforaciones profundas, sacar de vez en cuando la broca del taladro para retirar el polvo de perforación o las virutas.

SBE 561, SBE 521, BE 561: para atornillar puede desatornillarse el portabrocas. Colocar la punta de destornillador directamente en el hexágono interior del husillo.

Si el manguito de sujeción de puntas de destornillador está montado (como accesorio: n.º de pedido 6.31281), la punta de destornillador se mantiene.

8 Mantenimient

Limpieza del portabrocas de sujeción rápida: Después de un uso prolongado mantenga el portabrocas con la abertura perpendicular hacia abajo y ábralo y ciérrelo completamente varias veces. El polvo acumulado sale por el orificio: Se recomienda el uso regular de sprays de limpieza en las mordazas de sujeción y los orificios de que constan.

9 Accesorios

Use solamente accesorios originales Metabo.

Si necesita accesorios, consulte a su proveedor.

ESPAÑOL

ES

Para que el proveedor pueda seleccionar el accesorio correcto, necesita saber la designación exacta del modelo de su herramienta.

Véase la página 4.

A Adaptador de atornillado y de atornillado angular
B Árbol flexible
C Soporte para taladrar
D Máquina de tornillo de banco
E Cepillo pincel de alambre de acero
F Cepillo de vaso de alambre de acero
G Cepillo circular de alambre de acero
H Manguito de sujeción de puntas de destornillador

Programa completo de accesorios disponible en www.metabo.com o en el catálogo principal.

10 Reparación

Las reparaciones de herramientas eléctricas SOLAMENTE deben ser efectuadas por electricistas especializados

Cualquier herramienta Metabo, que requiera reparación, se puede enviar a una de las direcciones indicadas en la lista de piezas de repuesto.

Sírvase incluir a la herramienta eléctrica enviada para su reparación una descripción de la anomalía determinada.

11 Protección ecológica

Los envases Metabo son 100% reciclables.

Las herramientas eléctricas y sus accesorios fuera de uso contienen grandes cantidades de materia prima y plásticos que también pueden ser reciclados.

Estas instrucciones están impresas en papel blan- queado sin cloro.

12 Especificaciones técnicas

Notas explicativas sobre la información de la página 2.

Nos reservamos el derecho a efectuar modificaciones conforme al avance técnico.

P_1 = Potencia de entrada nominal
P_2 = Potencia suministrada
_0 = Número de revoluciones en marcha en vacío
n_1 = Número de revoluciones con carga nominal

max = Diámetro máximo de perforación

s max = Número máximo de percusiones

G = Rosca del husillo de taladrar

H = Husillo de taladrar con hexágono interior

m = Peso sin cable a la red

D = Diámetro cuello de sujeción

Al trabajar, el nivel de ruido puede superar los 85 dB(A).

¡Utilice cascos protectores para los oídos!

Las especificaciones técnicas aquí indicadas se entienden dentro de determinadas tolerancias (conformes a las normas que rigen actualmente).
