MANUAL DE USUARIO VW36S WOLF

3 Campana de ventilación para estufas

4 Especificaciones

6 Instalación

10 Resolución de problemas

Las características y especificaciones están sujetas a cambios sin previo aviso. Visite wolfappliance.com/specs para obtener la información más actualizada.

Aviso importante

Para garantizar que este producto se instale y opere de la forma más segura y eficiente posible, tome nota de los siguientes tipos de información resaltada en esta guía:

AVISO IMPORTANTE señala la información que es especialmente importante.

PRECAUCIÓN indica una situación en la que se pueden sufrir heridas leves o provocar daños al producto si no se siguen las instrucciones.

ADVERTENCIA indica peligro de que se produzcan heridas graves o incluso la muerte si no se siguen las precauciones.

AVISO IMPORTANTE: en toda esta guía, las dimensiones entre paréntesis son milímetros, a menos que se especifique lo contrario.

AVISO IMPORTANTE: guarde estas instrucciones para el inspector eléctrico local.

Información del producto

La información importante del producto, incluido el modelo y número de serie de la unidad, se encuentra en la placa de datos del producto, que está debajo del costado izquierdo de la campana, encima de los filtros (se deben retirar los filtros). Consulte la siguiente ilustración.

Si necesita servicio, póngase en contacto con el centro de servicio autorizado de Wolf y tenga a la mano el modelo y número de serie de la unidad. Para obtener los datos del centro de servicio autorizado de Wolf más cercano o si tiene preguntas acerca de la instalación, visite la sección de Soporte de productos de nuestro sitio web, wolfappliance.com o llame a la línea de atención al cliente de Wolf al 800-222-7820.

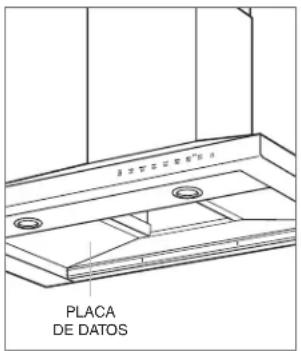

PLACA DE DATOS

Ubicación de la placa de datos

INSTRUCCIONES IMPORTANTES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES A LAS PERSONAS, TOME LAS SIGUIENTES PRECAUCIONES:

a) Una persona calificada debe realizar el trabajo de instalación y cableado eléctrico de conformidad con todos los códigos y normas aplicables, incluyendo la de construcción a prueba de fuego.
b) Se necesita suficiente aire para permitir una combustión y escape de gases adecuados por el tubo de chimenea del equipo quemador de combustible para evitar que se produzcan llamaradas. Siga las directrices del fabricante del equipo de calefacción y las normas de seguridad como las publicadas por la Asociación Nacional de Protección contra Incendios (NFPA, por sus siglas en inglés) y la Sociedad Estadounidense de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (ASHRAE, por sus siglas en inglés) y los códigos de las autoridades locales.
c) Al cortar o perforar la pared o el techo, no dañe el cableado eléctrico ni otros servicios ocultos.
d) Los ventiladores con conductos siempre deben descargarse hacia el exterior.

Requisitos de instalación

Se recomienda utilizar las campanas de ventilación con estufas de inducción, eléctricas y de gas y módulos integrados Wolf. Se recomienda una campana de ventilación Wolf pro en estufas y hornillas.

Estas campanas tienen un tubo de chimenea telescópico. Una extensión del tubo de chimenea está disponible a través de un distribuidor autorizado de Wolf.

La instalación de la campana para estufa se debe realizar entre 24" (610) y 36" (914) de distancia desde la parte inferior de la campana a la encimera.

Las campanas para paredes e islas requieren que se instale un extractor interno, en línea o remoto, que se puede obtener a través de un distribuidor autorizado de Wolf. Para obtener más información acerca de los distribuidores locales, visite la sección para encontrar una sala de exposición de nuestro sitio web, wolfappliance.com.

Consulte a un profesional de climatización calificado para la instalación específica y las aplicaciones de conductos.

PLACA DE DATOS

Ubicación de la placa de datos

Instalación eléctrica

La instalación debe cumplir con todos los códigos eléctricos vigentes.

En el caso de las campanas de pared, ubique la alimentación eléctrica dentro del área sombreada que se muestra en la siguiente ilustración. Deje como mínimo un cable Romex® de 12" (305) para la conexión. En el caso de campanas para islas, ubique la alimentación eléctrica en el techo dentro de la parte superior de la campana. Deje como mínimo un cable Romex® de 6' (1.8 m) para la conexión. Es necesario un circuito independiente que dé servicio únicamente a este aparato.

REQUISITOS ELÉCTRICOS

Suministro eléctrico Con conexión a tierra, 110/120 VCA,

60 Hz

Servicio Circuito dedicado de 15 amperes

20" (508) E 1.5" 2.5" 3.5"

24" (610) A 36" (914) DESDE EL BORDE INFERIOR A LA ENCIMERA

Ubicación eléctrica: todas las campanas de pared

Conductos

ADVERTENCIA

Para reducir el riesgo de incendio, utilice solamente conductos metálicos.

AVISO IMPORTANTE: Consulte a un profesional de climatización calificado para la instalación específica y las aplicaciones de conductos.

Las campanas de ventilación para estufas admiten un conducto redondo de 6" (152). Utilice solamente conductos metálicos rígidos.

Los tramos de conductos cortos y rectos son más efectivos y garantizarán un desempeño adecuado. Si el tramo de conducto supera las 50' (15 m), se puede necesitar un extractor CFM más alto para mantener un flujo de aire adecuado. La instalación de un extractor remoto en un tramo de conducto corto puede aumentar el ruido.

Los extractores internos y en línea necesitan una rejilla de techo o de pared. Conecte los conductos a la rejilla y trabaje hacia la campana. Utilice tornillos de metal y cinta de aluminio o cinta para conductos de alta temperatura para sellar las uniones entre las secciones de conductos.

Las campanas para cocina incluyen una compuerta de contraflujo de aire. Es posible que los códigos locales exijan que se utilice una compuerta adicional de contraflujo o aire renovable. Comuníquese con un profesional local de climatización para conocer los requisitos específicos.

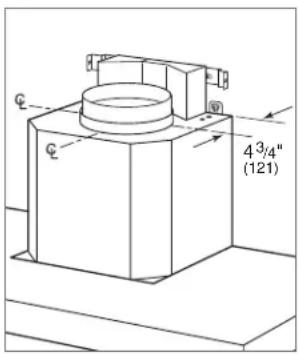

43/4" (121)

Descarga vertical

Una compuerta de aire renovable está disponible a través de un distribuidor autorizado de Wolf. Para obtener más información acerca de los distribuidores locales, visite la sección para encontrar una sala de exposición de nuestro sitio web, wolfappliance.com.

PRECAUCIÓN

Para reducir el riesgo de incendio y extraer el aire de manera apropiada, asegúrese de dirigir el aire hacia el exterior. No ventile el aire del escape en espacios cerrados por paredes o techos, áticos, espacios angostos o garajes.

PRECAUCIÓN

Para reducir el riesgo de incendio y descargas eléctricas, instale solamente esta campana con los modelos de extractores que tengan una capacidad máxima de 3A y que sean adecuados para utilizarlos con los controles de velocidad de estado sólido o los extractores internos "Extractor—300 CFM" o "Extractor—600 CFM" fabricados por Wolf.

Instalación

CAMPANA DE PARED

AVISO IMPORTANTE: La campana está cableado para un extractor interno. Si se utilizan una línea en o extractor remoto, consulte cableado del extractor en línea/remoto en la página 9.

Si se va a utilizar un extractor interno, instálelo antes de montar la campana. Consulte la página 8 para obtener información sobre instalación de extractores internos.

1 Marque la línea central para ubicar los dos orificios de montaje según las dimensiones que se muestran en la tabla e ilustración a continuación. En esta ubicación se recomienda una estructura de pared. Si no se dispone de una estructura de pared, se recomienda utilizar los anclajes de pared. Instale los tornillos de montaje de tal forma que haya un espacio de 14 " (6) aproximadamente entre la cabeza del tornillo y la pared. Ubique los dos soportes de montaje del tubo de chimenea y luego instálelos con dos tornillos de montaje por soporte. Consulte la siguiente ilustración.

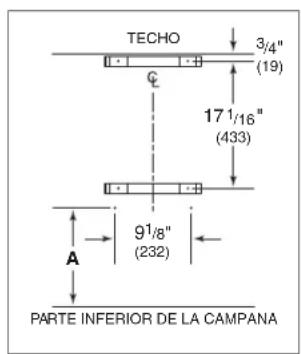

UBICACIÓN DEL MONTAJE A

Campana negra 12 ^3/4 "

(324)

Campana inoxidable 16 ^3 /s ^* (416)
Campana de vidrio 12 ^9/16 " (319)

TECHO 3/4" (19) 17 1/16" (433) 91/8" (232) A PARTE INFERIOR DE LA CAMPANA

Ubicación del montaje

2 Coloque las lengüetas de montaje sobre los tornillos. Utilice tornillos de ajuste de nivel para asegurarse de que la campana esté nivelada. Consulte la siguiente ilustración.
3 Coloque el amortiguador de retroceso en la descarga redonda, luego instale conductos metálicos redondos de 6 "(152) (no provistos) en el amortiguador y selle con cinta de aluminio.
4 Monte la caja eléctrica en la pared usando los tornillos provistos.
5 Inserte la fuente de alimentación de la casa y el cable provisto en la caja eléctrica.
6 Haga las conexiones eléctricas e instale la cubierta.
7 Inserte el enchufe en el receptáculo en la parte superior de la cubierta.
8 Fije la chimenea de la chimenea superior a los soportes de montaje con los tornillos suministrados. Consulte la siguiente ilustración. Coloque la chimenea de la chimenea inferior sobre la superior, luego bajela hasta que descanse sobre el capó.

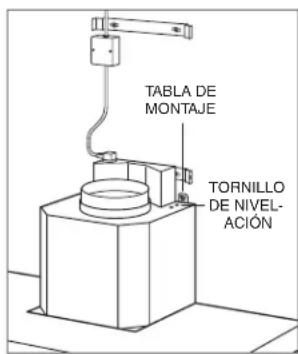

TABLA DE MONTAJE TORNILLO DE NIVELACIÓN

Monte y nivele la campana Instale el tubo telescópico

Instalación

CAMPANA PARA ISLAS

AVISO IMPORTANTE: La campana está cableado para un extractor interno. Si se utilizan una línea en o extractor remoto, consulte cableado del extractor en línea/remoto en la página 9.

Si se va a utilizar un extractor interno, instálelo antes de montar la campana. Consulte la página 8 para obtener información sobre instalación de extractores internos.

1 Marque la línea central para ubicar los cuatro orificios de montaje según las dimensiones que se muestran en la ilustración a continuación. Utilice la plantilla que viene incluida para marcar la ubicación de los soportes de montaje y con una broca de taladro de 1 ^1/4 " perfore un orificio para la alimentación eléctrica.
2 Coloque los cuatro tornillos de montaje en el techo y luego ubique el marco de soporte sobre estos tornillos. Una vez que el marco de soporte esté en su lugar, apriete los tornillos.
3 Determine la altura deseada del marco de soporte y ajuste la altura retirando los cuatro tornillos. Una vez que se logre la altura deseada, vuelva a instalar y asegure los tornillos.
4 Coloque la compuerta sobre el marco de soporte y luego una los conductos a la compuerta.

UBICACIÓN ELÉCTRICA 8 5/8" (219) 11" (279)

Ubicación del montaje

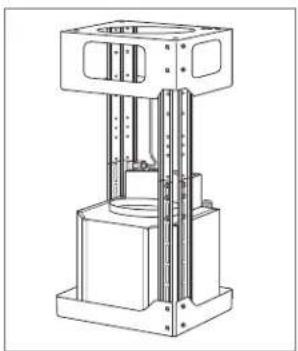

5 Deslice el tubo de chimenea superior sobre el marco de soporte y fije el marco de soporte con los tornillos incluidos. Consulte la siguiente ilustración. Deslice el tubo de chimenea inferior sobre el superior y asegúrelo temporalmente en su posición con cinta adhesiva.
6 Levante la campana hacia el marco de soporte y conecte la campana al marco de soporte con los cuatro tornillos incluidos. Consulte la siguiente ilustración.
7 Introduzca el conector de dos clavijas de la campana en el tomacorriente del marco de soporte.
8 Monte la caja eléctrica en la pared utilizando el soporte.
9 Inserte la fuente de alimentación de la casa en la caja eléctrica.
10Haga las conexiones eléctricas, e instale la cubierta.
11 Inserte el enchufe en el receptáculo en la parte superior de la cubierta.
12 Una vez que termine las conexiones eléctricas, retire la cinta adhesiva que sostiene el tubo de chimenea inferior y luego bájelo hasta que se apoye sobre la campana.

ADVERTENCIA

Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones se pueden generar riesgos eléctricos.

AVISO IMPORTANTE: El extractor debe ser instalado y conectado antes de hacer la conexión eléctrica a la campana.

Para modelos con un panel inferior, el panel debe retirarse antes de instalar el soplador. Consulte la siguiente ilustración.

1 Retirar los filtros.

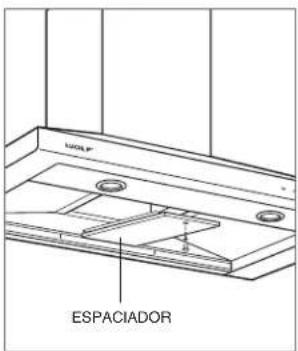

2 Para el modelo VW30S, retire la tapa del tornillo y el tornillo para quitar el espaciador. Consulte la siguiente ilustración.
3 Introduzca el enchufe de tres clavijas del cable del extractor en el tomacorriente de la campana. Consulte la ilustración.
4 Introduzca el extractor alineando el escape circular del extractor con el escape de la campana.
5 Introduzca el enchufe del cable del extractor en el tomacorriente del extractor. Consulte la ilustración.
6 Asegure el extractor a la campana con los dos tornillos de montaje que vienen incluidos.
7 Para el modelo VW30S, instale el espaciador, el tornillo y la cubierta.

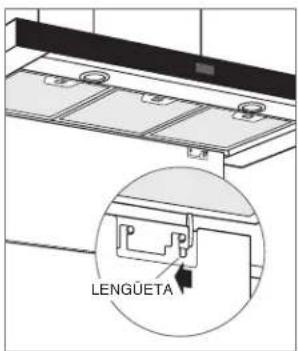

LENGÜETA

GOLF ESPACIADOR

Desmontaje del panel inferior Separador de espaciadores (modelo VW30S)

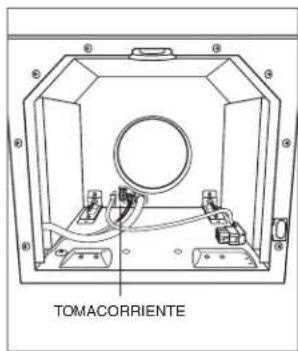

TOMACORRIENTE

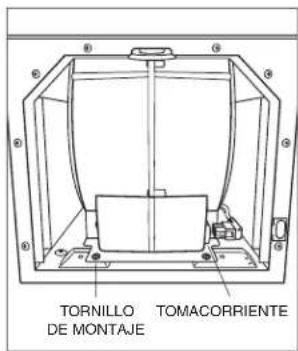

TORNILLO TOMACORRIENTE DE MONTAJE

Tomacorriente de la campana Instale el extractor

Conexiones de cableado

CABLEADO DEL EXTRACTOR EN LÍNEA/REMOTO

1 Retire la cubierta superior de la caja eléctrica extrayendo los dos tornillos. Consulte la ilustración.
2 Retire uno de los orificios redondos con un destornillador de punta plana.
3 El bloque de terminales está cableado para un soplador interno. Para los sopladores en línea y remotos, los cables azul y marrón existentes deben retirarse y colocarse en las dos posiciones de la izquierda para acomodar el cable del soplador en línea o remoto. Consulte la ilustración.
4 Inserte el cable Romex ^® del soplador en línea o remoto a través del agujero ciego y asegúrelo con un alivio de manchas aprobado para cables.
5 Conecte el blanco al azul, el negro al marrón y el verde al tornillo de tierra. Consulte la ilustración.
6 Verifique que todos los cables estén seguros y que no estén atrapados entre la cubierta, e instale la cubierta.

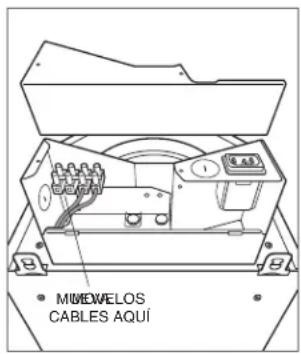

MUNWELOS CABLES AQUI

Ubicación del cableado

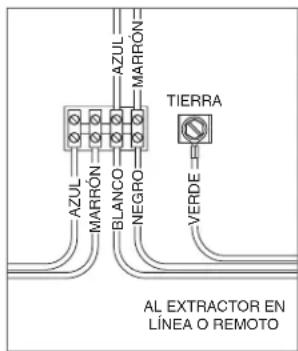

AZUL MARRÓN BLANCO NEGRO AZUL MARRÓN TIERRA VERDE AL EXTRACTOR EN LÍNEA O REMOTO

Cableado del extractor en línea/remoto

Resolución de problemas

AVISO IMPORTANTE: Si la campana de ventilación no funciona correctamente, siga estos pasos para resolver los problemas:

• Compruebe que la campana de ventilación tiene corriente eléctrica.
• Compruebe que las conexiones de cableado estén correctas.
• Si la campana de ventilación no funciona correctamente, póngase en contacto con el centro de servicio autorizado de Wolf. No intente reparar la campana. Wolf no es responsable del servicio necesario para corregir una instalación defectuosa.
