Tipo de producto	Dispensador de cerveza
Marca	Clatronic
Modelo	BZ 3740
Alimentación	220-240 V~, 50 Hz
Consumo	65 W
Clase de protección	II
Peso neto	Aproximadamente 6 kg
Rango de temperatura de refrigeración	2 a 12 °C
Capacidad	Barriles de fiesta de 5 L (estándar y Heineken)
Agente propulsor	CO₂ (cartuchos de 16 g)
Refrigerante	C₅H₁₀ (ciclopentano)
Ajuste de temperatura	Sí, mediante botones ⊕/⊖
Regulador de presión de CO₂	Sí, ajustable (+/→/-)
Tipos de barriles compatibles	Barriles con tapón de goma, combinado, al vacío y Heineken
Contenido del envío	Dispensador, cartucho de CO₂, adaptador universal, adaptador Heineken, globo y manguera de limpieza
Mantenimiento y limpieza	Limpieza de la unidad de distribución, del grifo y de la manguera después de cada uso; cambio de agua semanal
Seguridad	Ventilación necesaria (15 cm alrededor), protección contra sobrecalentamiento, cartucho de CO₂ bajo presión
Piezas de repuesto y reparabilidad	Cartuchos de CO₂ de repuesto, adaptadores, juntas; reparación por técnico autorizado

Preguntas frecuentes - BZ 3740 CLATRONIC

¿Cómo instalar el barril de cerveza?

Coloque el barril de 5 L previamente refrigerado en el compartimento. Según el tipo de tapón, perfore el barril con la unidad de distribución (punta humedecida) o use el adaptador universal. Conecte la manguera de entrada de cerveza a la válvula de conexión. Para los barriles Heineken, use el adaptador específico y no necesitan cartucho de CO₂.

¿Cómo insertar el cartucho de CO₂?

Asegúrese de que el regulador de presión esté en "—". Retire el soporte del cartucho, inserte un cartucho de 16 g (parte redondeada primero), atornille firmemente y vuelva a colocar en las pinzas. Conecte la válvula de alimentación de CO₂. Atención al riesgo de congelación: use guantes.

¿Por qué no sale la cerveza?

Verifique que el barril no esté vacío, que el cartucho de CO₂ esté lleno, que la punta esté bien insertada en el barril y que la manija de distribución esté correctamente instalada. Abra completamente el grifo.

¿Cómo ajustar la temperatura?

Use los botones ⊕ y ⊖ para elegir una temperatura entre 2 y 12 °C. El aparato memoriza el último ajuste. Presione brevemente para ver la temperatura actual, mantenga presionado para cambiarla.

¿Cómo evitar la formación excesiva de espuma?

Asegúrese de que el barril esté suficientemente frío (6-8 °C) y que no haya sido agitado. Use un vaso inclinado, abra completamente el grifo y reduzca la presión del CO₂ girando el regulador hacia "→".

¿Cómo limpiar el dispensador?

Desenchufe el aparato. Limpie la superficie con un paño húmedo. Retire la bandeja de goteo y la rejilla para lavarlos con agua caliente. Para la unidad de distribución, use el globo de limpieza con agua caliente y enjuague los componentes por separado.

¿Cuándo cambiar el agua del depósito?

Cambie el agua cada semana. Use la palanca de drenaje para vaciar el depósito, seque con un paño limpio, luego llene con agua limpia hasta la marca MAX. Enjuague el depósito si es necesario.

¿Puedo usar barriles Heineken?

Sí, los barriles Heineken ya contienen CO₂. Use el adaptador Heineken incluido, retire la tapa con un destornillador y conecte la manguera de entrada al barril. No se necesita cartucho de CO₂ ni regulador de presión.

¿Cómo reemplazar el cartucho de CO₂?

Apague el aparato y desenchúfelo. Ponga el regulador de presión en "—". Abra la tapa, desconecte la válvula de alimentación de CO₂ presionando el botón PRESS, luego inserte un nuevo cartucho como se describe en el procedimiento de inserción.

¿Qué hacer si el aparato no se cierra?

Verifique que la unidad de distribución esté correctamente instalada y no sobresalga. Asegúrese de que el barril esté bien insertado en el compartimento y que la tapa encaje correctamente.

MANUAL DE USUARIO BZ 3740 CLATRONIC

Manual de instrucciones ...... Página 29

ESPAÑOL

Instruction Manual...... Page 41

ENSOLIDH

Manual de instrucciones

Le agradecemos la confianza depositada en este producto y esperamos que disfrute de su uso.

Símbolos en este manual de instrucciones

Advertencias importantes para su seguridad están señaladas en especial. Siga estas advertencias incondicionalmente, para evitar accidentes y daños en el aparato:

AVISO:

Advierte ante los peligros para su salud y demuestra posibles riesgos de herida.

ATENCIÓN:

Indica los posibles riesgos para el aparato u otros objetos.

NOTA:

Pone en relieve consejos e informaciones para usted.

Índice

Indicación de los elementos de manejo ....3

Notas generales 29

Indicaciones especiales de seguridad

Información de seguridad para

los cartuchos de CO₂ 31

Desembalaje del aparato....32

Indicación de los elementos de manejo /

Contenido en la entrega....32

Notas de uso 32

Instalación 32

Preparación ....33

Preparación del barril de cerveza....33

Perforación del barril de cerveza 34

Conexión del barril de cerveza al aparato....34

Inserción del cartucho de dióxido de carbono (CO₂).....34

Barriles Heineken....34

Utilización ....35

Encendido/apagado del aparato....35

Ajuste de temperatura....35

Regulador de presión de dióxido de carbono......35

Extracción de cerveza....36

Sustitución del cartucho de dióxido de carbono (CO _2 )..36

Desmontar el surtidor de cerveza....36

Cambio de agua....37

Limpieza....37

Alojamiento....37

Bandeja de goteo y bandeja de recogida....37

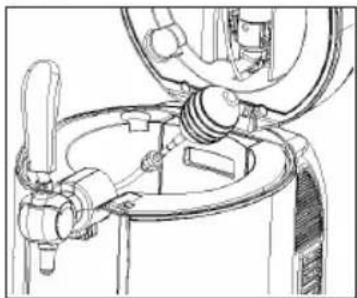

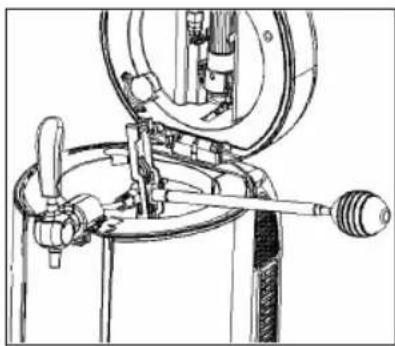

Unidad de dispensación, toma de cerveza y manguera de cerveza....37

Almacenamiento....38

Resolución de problemas....38

Datos técnicos 40

Eliminación....40

Significado del símbolo "Cubo de basura"....40

Notas generales

Antes de la puesta en servicio de este aparato lea deteni-damente el manual de instrucciones y guarde éste bien incluido la garantía, el recibo de pago y si es posible también el cartón de embalaje con el embalaje interior. En caso de dejar el aparato a terceros, también entregue el manual de instrucciones.

• Solamente utilice el aparato para el uso privado y para el fin previsto. Este aparato no está destinado para el uso profesional.
• No lo utilice al aire libre. No lo exponga al calor, a la entrada directa de rayos de sol, a la humedad (en ningún caso sumerja el aparato en agua) y a los cantos agudos. No utilice el aparato con las manos húmedas. En caso de que el aparato esté húmedo o mojado retire de momento la clavija de la caja de enchufe.

- Desconecte el aparato y siempre retire la clavija de la caja de enchufe (por favor tire de la clavija y no del cable), cuando no quiera utilizar el aparato, montar piezas o en caso de limpieza o defectos.

- No utilice el aparato sin vigilancia. En caso de salir de la habitación, desconecte siempre el aparato. Retire la clavija de la caja de enchufe.

- El aparato y el cable de alimentación de red se deben controlar regularmente para garantizar que no estén dañados.

- Solamente utilice accesorios originales.

- Para la seguridad de sus niños no deje material de embalaje (Bolsas de plástico, cartón, poliestireno etc.) a su alcance.

AVISO:

No deje jugar a los niños con la lámina. ¡Existe peligro de asfixia!

Indicaciones especiales de seguridad para este aparato

AVISO:

No guarde sustancias explosivas, como recipientes de aerosoles con propelente inflamable, dentro del dispositivo.

ATENCIÓN: ¡Peligro de sobrecalentamiento!

• ¡Mantener libres las ranuras de ventilación!
  Si el calor generado por el funcionamiento del aparato no se disipa adecuadamente, puede dar lugar a un sobrecalentamiento o incendio.
• Colocar el aparato de tal manera que haya un espacio mínimo de 15 cm a otros objetos o paredes alrededor de dicho aparato.

- No coloque el aparato encima ni cerca de una fuente de calor como los hornos, radiadores, etcétera.

- No exponer el aparato a la luz solar directa.

- No repare usted mismo el aparato. Póngase en contacto con un técnico autorizado. Si el cable de alimentación está dañado, corresponde al fabricante, a su representante o persona de cualificación similar su reemplazo para evitar peligros.

- Pueden utilizar este aparato niños mayores de 8 años y personas con minusvalías físicas, sensoriales o mentales, o sin experiencia ni conocimientos, siempre que se les someta a supervisión o se les instruya respecto a su uso de forma segura y de manera que entiendan los peligros existentes.

- Los niños no deben jugar con el aparato.

- La limpieza y el mantenimiento no deben realizarlo niños sin supervisión.

- Seguir las instrucciones del capítulo “Eliminación”.

ATENCIÓN:

Este aparato no está diseñado para sumergirlo en agua durante su limpieza. Siga las instrucciones que hemos incluido en el capítulo “Limpieza”.

Uso previsto

Este surtidor sirve para enfriar la cerveza de surtido de las barricas parciales estándares de 5 litros.

Su uso previsto es en el hogar y ambientes similares, tales como:

• áreas de cocina de tiendas, oficinas y otras áreas de trabajo;
• habitaciones de hoteles, moteles y otros alojamientos;
• alojamientos bed and breakfast.

No está previsto su uso en los siguientes casos:

• en agricultura;
• campings;
• en servicios de catering y uso similar al por mayor.

Este aparato no debe estar expuesto a la lluvia.

Información de seguridad para los cartuchos de CO₂

• Los cartuchos de CO _2 están presurizados. Guarde los cartuchos en un lugar seco y frío.
• Los cartuchos no deben estar sometidos a temperaturas por encima de los 50 °C. Protéjalos de las fuentes de calor y de la luz directa del sol.
• Los cartuchos de CO _2 deberán estar a temperatura ambiente cuando se utilicen.
• Mantenga los cartuchos de CO _2 fuera del alcance de los niños.

• No altere el cartucho.

• Evite el contacto con el cartucho a temperaturas congelantes (riesgo de congelación) y no lo utilice.

• Use sólo los cartuchos de CO _2 de 16 g previstos para el surtidor. El uso de otros cartuchos cancelará la garantía.
• No retirar el cartucho de CO _2 antes de que se vacíe completa- mente.
• Sólo surta el cartucho de CO _2 cuando esté vacío.

Desembalaje del aparato

1. Retire el embalaje del aparato.
2. Retire todo el material de embalaje tal como películas de plástico, material de relleno, abrazaderas de cables y embalaje de cartón.
3. Las superficies sensibles pueden estar protegidas con una película. Retire dichas láminas.
4. Compruebe el contenido para ver si faltan piezas.
5. En el caso de que el contenido del paquete esté incompleto o si se aprecian daños, no ponga el aparato en funcionamiento. Devuélvalo inmediatamente al comerciante.

i NOTA:

Es posible que queden residuos derivados de la producción o polvo en el aparato. Se recomienda limpiar el aparato tal como se indica en el capítulo "Limpieza".

Indicación de los elementos de manejo / Contenido en la entrega

1 Botones ⊕ / (ajuste de temperatura)

2 Indicador LED de temperatura

3 Regulador de presión de dióxido de carbono

4 Cubierta de manguera de cerveza

5 Acople para las conexiones

6 Soporte de cartucho de CO _2

7 Tapa

8 Válvula de alimentación de CO,

9 Soporte de barrica

10 Válvula de conexión de cerveza

11 Ranuras de ventilación

12 Cable de alimentación

13 Interruptor

14 Bandeja de recogida

15 Bandeja de goteo

16 Palanca de drenaje

17 Toma de cerveza

18 Abridor de tapa

19 Asa de la toma

20 Balón de limpieza

21 Manguera de limpieza
22 Adaptador universal
23 Cartucho de CO _2
24 Adaptador para barriles Heineken

Sin ilustración

Tapa de barrica

Anillo de silicona de repuesto para rosca de toma de barril

Cartucho de CO₂ de repuesto

Adaptador universal de repuesto

Adaptador de repuesto para barriles Heineken

Notas de uso

• Cuando transporte el surtidor de cerveza, cójalo siempre por el borde inferior y no por la toma de la cerveza, la tapa o el cable de alimentación.
• Utilice siempre el surtidor con la barrica adecuada de cerveza.
• No coloque ningún objeto en el surtidor.
• Seguir las instrucciones de los barriles.
• Compruebe que las barricas estén firmes y no estén dañadas. Compruebe que la tapa del barril no está dentada de forma que las grapas de la unidad de surtido puedan agarrarse al borde de la tapa.
• No usar cerveza que haya llegado a la fecha de caducidad.
• Antes de colocar el barril en el aparato, guardarlo durante 12 horas en un entorno fresco (pero no en un compartimento del congelador).
• No agitar el barril antes de usarlo.
• No exponer los barriles a la luz solar directa.

Instalación

AVISO:

Antes de ajustar o de sacar cualquier pieza, desconecte siempre la toma del enchufe de red.

1. Coloque el surtidor de cerveza en una superficie estable, horizontal, nivelada y no deslizante. Compruebe que haya al menos un espacio de 15 cm alrededor del surtidor para lograr un funcionamiento óptimo.

2. Colocar la bandeja de goteo en la bandeja de recogida. Ahora, deslizar la bandeja de recogida a la parte delantera del aparato hasta que haga clic en el sitio. Asegurarse de que la bandeja de recogida no sobresalga más allá de la base.

3. Conectar el tirador de la toma. Lado aplanado del tirador apunta hacia delante. Asegurar que el anillo de silicona está en el lugar correcto. Asegurarse de que el tirador asienta totalmente sobre la toma.

1. Unidad de dispensación: Asegurarse de que el anillo de silicona esté insertado en la parte roscada de la toma de barril. Luego poner el acople a través del soporte de tonel. Asegurarse de que el resalte del acople asienta en el rebaje del soporte de barril. Enroscar la toma de barril sobre el acople. Ahora el soport asentado entre el acople y la toma de ba

Preparación

Preparación del barril de cerveza

1. Cualquier barrica estándar de 5 litros puede ser utilizada.

ATENCIÓN:

Si el barril se ha agitado (por motivos de transporte u otros), deberá dejar que su cerveza repose durante un tiempo suficiente antes de utilizarla.

1. Enfríe la barrica parcial de 5 litros antes de utilizarla. La temperatura de bebida óptima es de entorno a los 6 - 8 °C. La cerveza de una barrica más caliente es menos refrescante. Del mismo modo, podrá dar lugar a más espuma. Para enfriar la barrica en el surtidor de cerveza, le recomendamos que la coloque en el surtidor conectado la víspera. Con una barrica a una temperatura de unos 23 °C, se recomienda esperar unas 16 horas antes de tomar los primeros vasos de cerveza.

NOTA:

Usar el frigorífico doméstico para pre-enfriar el barril. Esto permite que el proceso de enfriado se acelere. Si almacena el barril de 5 litros, tendrá la ventaja de tener siempre listo para su uso otro barril.

ATENCIÓN:

No enfríe nunca el barril parcial en un congelador ya que podrá quemarse. El enfriamiento por choque podrá reducir la calidad de la cerveza.

1. Los barriles de 5 litros disponibles comercialmente están equipados con diferentes tapones. Dependiendo del tapón con el que está provisto el barril de fiesta, puede ser necesario retirar el tapón del barril e insertar uno de los adaptadores universales. A continuación se describen diversos tapones.

ATENCIÓN:

• Antes de sacar el tope, ventile siempre el barril tal y como se indica en el mismo y espere un tiempo para que la espuma no se dispare por las aperturas de ventilación.
• Seguir también las instrucciones del barril respectivo en relación con el manejo de los diferentes tapones.
• Los barriles de Heineken se describen en un capítulo aparte.

En este aparato se pueden usar barriles con los siguientes tapones:

Tope de goma

Los topes de goma no exigen el uso de ninguna herramienta o adaptadores. Los toneles con tapón de caucho se pueden perforar simplemente con la toma de barril como se describe en el capítulo "Perforación del barril de cerveza".

La combinación de tapón está equipada con una tapa roja de tapón. No se necesita ninguna herramienta o adaptador. Ver la figura adyacente. Cuando se compra un barril con esta cubierta, asegurarse de que está provisto de un miembro sellado con el círculo en medio.

Para la combinación de tapón, es necesario primero ventilar el barril y luego retirar la tapa de tapón con un potente tirón.

Entonces se puede perforar el barril como se describe en el capítulo "Perforación del barril de cerveza".

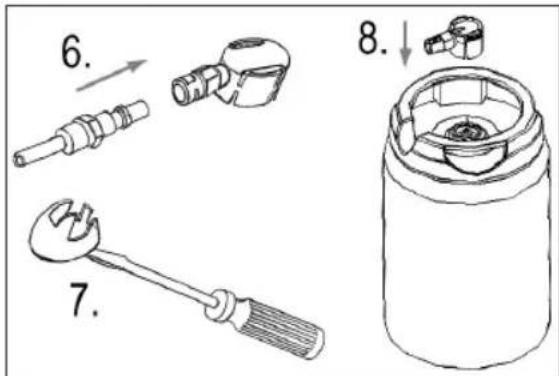

Tope del aireador

El tapón aireador está equipado con una tapa negra de tapón. Los barriles con este tipo de tapón deben ser ventilados primero, como es necesario con la combinación de tapón. Tras esto, se puede usar una herramienta para retirar este tapón, si es necesario.

Una vez que el tope se ha sacado, el adaptador universal suministrado puede introducirse en el agujero del barril y el siguiente llevado.

No se deshaga del adaptador universal tras vaciar el barril, sino saque y limpie con agua templada y con un poco de líquido limpiador y consérvelo para un nuevo uso. Saque el adaptador agarrando el borde de la anilla de goma y empujando firmemente hacia Vd. Mantenga el barril firmemente con la otra mano para garantizar que no se salga la punta.

Perforación del barril de cerveza (Excepción: Barriles Heineken)

1. Coja la unidad de surtido y colóquela en un barril de cerveza de 5 litros, que deberá durar una hora como mínimo para que no salga cerveza por el agujero del barril cuando éste se haya tapado. Para este fin, la tapa ubicada en la parte inferior de la unidad de surtido debe humedecerse con agua.

2. A continuación, colóquela verticalmente sobre la apertura de la tapadera del adaptador del tope / universal y empújela hacia atrás firme y suavemente hacia el barril. Puede ser necesario golpear la toma de barril.

3. Conectar la unidad de dispensación al barril: Primero, enganchar un lado del soporte de barril en el borde del barril. Luego empujar el otro lado del soporte de barril hacia abajo hasta que haga clic en el sitio.

Tras tapar el barril, la cerveza podrá utilizarse durante una semana. Un requisito indispensable es que el barril permanezca en el surtidor; el surtidor deberá permanecer en un cartucho completo de CO₂ ajustado.

Conexión del barril de cerveza al aparato (Excepción: Barriles Heineken)

1. Abra la tapa del surtidor pulsando el botón de apertura de tapa.
2. Usar agua limpia fría para rellenar el tanque del aparato hasta la marca MAX.
3. En la parte posterior de la toma de cerveza se verá un botón ubicado por debajo de la manguera de cerveza. Presionar este botón para liberar la cubierta (4). Elevar la cubierta y doblar la manguera de cerveza hacia el lado.
4. Colocar el barril con la unidad de dispensación montada en el tanque del aparato.
5. Poner la manguera de cerveza nuevamente en la guía de la toma de cerveza. Cerrar la cubierta insertando primero el resalte en el rebaje de la toma de cerveza.
6. Conectar la manguera de cerveza a la válvula de conexión de cerveza de la unidad de dispensación (10).

Si es necesario, el barril se puede girar ligeramente. La conexión de clic debe acoplarse de manera audible.

ATENCIÓN:

• Comprobar la válvula de conexión de cerveza y asegurar que está conectada correctamente a la unidad de dispensación antes de proceder con la preparación.
• Girar el regulador de presión a la posición “ —”.

Inserción del cartucho de dióxido de carbono (CO₂) (Excepción: Barriles Heineken)

1. Retirar el soporte del cartucho de CO₂ (6) de las pinzas de la tapa. Girar y retirar el soporte.
2. Insertar sin abrir un cartucho de CO₂ de 16 g (con la parte inferior redonda primero) en el soporte.

AVISO de congelación:

Cuando se enrosque sobre la rosca, no cubrir con la mano la abertura de ventilación del soporte. Usar guantes para proteger las manos. Esto ayudará a evitar quemaduras criogénicas (frío), si escapa dióxido de carbono accidentalmente.

ATENCIÓN: Presión

• ¡Comprobar la posición del regulador de presión! Debe estar en la posición “—”!
• Enroscar el soporte con el cartucho de CO _2 rápida y firmemente sobre la rosca, de modo que no escape presión.

1. Asegurar el soporte con el cartucho de CO₂ en las pinzas de la tapa.
2. Enchufar la válvula de alimentación de CO₂ sobre el conector del acople. La conexión de clic debe acoplarse de manera audible.

ATENCIÓN:

Así se abre la línea de suministro de dióxido de carbono. El barril se presuriza.

Barriles Heineken

Los barriles Heineken ya contienen dióxido de carbono (CO₂). No se necesita el regulador de presión o el cartu-

cho de CO₂. El regulador de presión en la tapa queda sin función.

1. Usar el botón para abrir la tapa del aparato.
2. Usar agua fría para rellenar el tanque del aparato hasta la marca MAX.
3. En la tapa de la izquierda del soporte para el cartucho de CO₂ se verá una pinza. Conectar la manguera de la válvula de alimentación de CO₂ a dicha pinza.
4. Aflojar la cubierta (4) como se ha descrito anteriormente a fin de doblar la manguera de cerveza hacia el lado.
5. Ahora, colocar el barril en el tanque del aparato.
6. Conectar la manguera de cerveza en el adaptador incluido para barriles de la marca Heineken. La conexión de clic debe acoplarse de manera audible.
7. Usar un destornillador para retirar la junta de sellado verde del barril.
8. Encajar el adaptador en el barril Heineken.

1. Poner la manguera de cerveza nuevamente en la guía de la toma. Cerrar la cubierta insertando primero el resalte en el rebaje de la toma de cerveza.

Desmontaje:

Si se quiere retirar el adaptador del barril Heineken, presionar los lados corrugados del adaptador mientras ese retira. De otro modo se puede dañar el adaptador.

Antes de cambiar de surtidor de cerveza, compruebe siempre que no se encuentre presente ningún barril de 5 litros en el surtidor ya que la cerveza en el surtidor se calentará y perderá validez.

Cerrar la tapa del aparato. Debe oírse un chasquido.

Conexión eléctrica

1. Asegúrese de que el cable de alimentación se corresponda con las especificaciones del aparato. Las especificaciones están impresa en la etiqueta.
2. Conecte el cable de alimentación a una toma eléctrica a tierra instalada correctamente.

Encendido/apagado del aparato

• Poner el interruptor en la posición "1" para encender el aparato.
• El aparato está apagado cuando en la posición "O".

Ajuste de temperatura

NOTA:

Cuando se apaga, el aparato guarda la temperatura de enfriamiento más reciente.

Tras encender de nuevo el aparato, la pantalla mostrará la temperatura actual del barril de cerveza insertado y la última temperatura de enfriamiento establecida.

• Se puede elegir una temperatura de enfriamiento que va de 2 °C a 12 °C.
• A fin de mostrar la temperatura establecida, se puede presionar brevemente el botón ⊙ o ⊕
• Mantener presionado el botón ⊖ o ⊕ para ajustar la temperatura.

Regulador de presión de dióxido de carbono (Excepción: Barriles Heineken)

Usar el regulador de presión para seleccionar la presión apropiada para la cerveza. Como las distintas variedades de cerveza poseen distintas cantidades de carbono, se necesitan distintas presiones (presión de saturación) para garantizar la calidad de la cerveza correspondiente. Si una cerveza se suministra con insuficiente presión, por ejemplo, podrá obtener un sabor más llano, mientras que una presión demasiado alta podrá hacerla demasiado fuerte. Si la cerveza debe ser plana o fuerte, tan sólo deberá ajustar la presión en función de dicho elemento. Cabe señalar que el contenido en CO₂ en la cerveza cambia inicialmente a lo largo del tiempo.

NOTA:

Asegurarse de que el regulador de presión esté siempre en la posición “—” cuando

• se interrumpa el procedimiento de extracción de cerveza.
• se sustituya el cartucho de CO _2 o el barril.
• En caso de que ya no se pueda extraer cerveza, aunque todavía haya cerveza en el barril, o la espuma necesite demasiado tiempo, girar lentamente el regulador de presión hacia “+” durante 5 segundos. Luego poner el regulador de presión nuevamente en la posición “—”.

Extracción de cerveza

1. Preparación de vasos

Limpie los vasos con agua caliente y un poco de líquido de vajilla. Enjuague completamente los vasos cada vez antes de servir cerveza, con agua fría y transparente. Compruebe que todas las grasas y residuos se han eliminado al completo para evitar la formación desigual de espuma.

NOTA:

Los mejores resultados se pueden lograr utilizando los vasos exclusivamente para cerveza para garantizar que no incluye ningún residuo de bebidas grasientas (como por ejemplo, la leche).

2. Surtido de cerveza

Mantenga el vaso bajo la toma de cerveza en un ángulo. El pico del tubo exterior no debe entrar en contacto con el vidrio ya que esto podría desigualar la formación de espuma.

NOTA:

La espuma producida cuando se suministra la cerveza puede estar influenciada por el cambio de ángulo del vaso.

Tire hacia abajo el asa de la toma en un movimiento.

NOTA:

Si la toma tan sólo se ha abierto parcialmente, la cerveza podrá formar espuma en exceso, ya que no podrá fluir con libertad.

Deje que la cerveza fluya dentro del vidrio y enderece suavemente el vaso mientras que suministra la cerveza hasta que llegue hasta el borde.

Cuando la espuma llegue al borde del vaso, cierre la toma de la cerveza empujando hacia atrás el asa de la toma de cerveza.

Coloque el vaso en el plato de goteo y espere hasta que se fije la espuma. Compruebe que el vaso no está ubicado directamente bajo la toma de la cerveza para que no caiga ninguna gota en la espuma de la cerveza.

Repita el proceso de suministro hasta que la cerveza y la espuma guarden proporciones adecuadas. Esto ocurre cuando la parte superior mide unos dos dedos de alto y ligeramente por encima de la anilla del vaso.

Sustitución del cartucho de dióxido de carbono (CO₂) (Excepción: Barriles Heineken)

AVISO de congelación:

• No retirar el cartucho de CO _2 antes de que se vacíe completamente.
• Una cantidad residual de CO _2 puede quedar presente en el cartucho, que se vacía repentinamente y da lugar a la formación de hielo.

Cuando no se puede extraer cerveza, aunque el regulador de presión esté en la posición “+” y todavía haya cerveza en el barril, sustituir el cartucho de CO₂.

1. Apagar el aparato.
2. Desconectar el enchufe de la toma de corriente.
3. Girar el regulador de presión a la posición “—”.
4. Usar el botón para abrir la tapa del aparato.
5. Enchufar la válvula de alimentación de CO₂ sobre el conector del acople. Para hacer esto, presionar el botón blanco de liberación etiquetado "PRESS" que está ubicado en el acople.
6. Insertar un nuevo cartucho de CO_2 de 16 g en el soporte como se describe en el capítulo “Inserción del cartucho de dióxido de carbono ( CO_2 )”.

Desmontar el surtidor de cerveza

Para limpiar el surtidor de cerveza y / o cambiar el barril, deberá sacar la unidad de surtido del surtidor.

ATENCIÓN:

No retirar nunca la unidad de dispensación del barril mientras está presurizado.

1. Apagar el aparato.
2. Desconectar el enchufe de la toma de corriente.
3. Girar el regulador de presión a la posición “—”.
4. Usar el botón para abrir la tapa del aparato.
5. Enchufar la válvula de alimentación de CO₂ sobre el conector del acople. Para hacer esto, presionar el botón blanco de liberación etiquetado "PRESS" que está ubicado en el acople.
6. Colocar el recipiente por debajo de la toma de cerveza.
7. Mantener el tirador de toma presionado hasta que el aparato ya no esté presurizado. No debe escapar más cerveza o espuma.
8. Retirar la manguera de cerveza de la válvula de conexión de cerveza de la unidad de dispensación. Para hacer esto, presionar el botón blanco de liberación etiquetado "PRESS" que está ubicado en el acople.
9. Ahora se puede retirar el barril con la unidad de dispensación del tanque del aparato.

NOTA:

Esto puede requerir cierto esfuerzo debido a que el barril está asegurado por una ventosa ubicada en la parte inferior del aparato.

1. Desconectar la unidad de dispensación del barril:

Ver la figura adyacente. Primero, retirar el soporte derecho. Luego empujar el soporte izquierdo fuera del borde del barril.

1. Retirar la unidad de dispensación del barril tirando uniformemente de ella.

NOTA:

Como la toma de la barrica puede que no esté húmeda durante la extracción, la retirada puede exigir algún esfuerzo.

1. La unidad de surtido puede limpiarse ahora tal y como se describe en el capítulo "Limpieza" y posteriormente, instalarse en un nuevo barril tal y como se indica en el capítulo "Perforación del barril de cerveza".

NOTA:

Si es necesario, sustituir el cartucho de CO₂ como se describe en el capítulo "Sustitución del cartucho de dióxido de carbono (CO₂)".

Cambio de agua

No hay necesidad de cambiar el agua del tanque cada vez que se vacía un barril de cerveza. Intercambiar el agua semanalmente.

1. Retirar la bandeja de recogida del aparato.
2. Tras desconectar el aparato de la fuente de alimentación, colocarlo cerca del borde de una mesa y asegurarse de que los pies delanteros todavía estén en la mesa.
3. Bajo el borde de la mesa colocar un recipiente vacío que pueda contener aproximadamente 1 litro de agua.
4. Para abrir la salida, tirar de la palanca de drenaje hacia abajo. El tanque se vacía.
5. Usar un trapo limpio para restregar el tanque.
6. Soltar la palanca de drenaje.
7. Usar agua limpia para rellenar el tanque hasta la marca MAX.
8. Repetir el procedimiento a fin de enjuagar el tanque.

Limpieza

AVISO:

• Antes de cada limpieza retire siempre la clavija de red de la caja de enchufe y espere hasta que se haya enfriado el aparato.
• No sumerja el aparato en agua. Podría causar un electrochoque o un incendio.

ATENCIÓN:

• No utilice un cepillo de alambre u objetos abrasivos.
• No utilice detergentes agresivos o abrasivos.
• La unidad de dispensación no es válida para lavavajillas.

Limpiar el aparato antes de la puesta en servicio inicial y después de cada uso.

Con vistas a mantener la calidad de la cerveza vertida a un nivel consistentemente alto, es importante limpiar el surtidor al completo.

Alojamiento

1. Vaciar el tanque completamente. (Consultar el capítulo "Cambio de agua").
2. Usar un trapo limpio para restregar el tanque.
3. Limpiar la tapa y el exterior del alojamiento con un trapo húmedo solamente. Al trapo se le puede añadir algo de detergente de lavavajillas a mano.
4. Usar un trapo para un secado final.

Bandeja de goteo y bandeja de recogida

1. Retirar del aparato la bandeja de goteo y la bandeja de recogida.
2. Verter la cerveza acumulada en un fregadero.
3. Limpiar ambos componentes con agua caliente. En caso necesario, al baño de enjuague se puede añadir un poco detergente lavavajillas de mano.

Unidad de dispensación, toma de cerveza y manguera de cerveza

Para este procedimiento se necesita el globo de limpieza, la manguera de limpieza, un recipiente que contenga alrededor de 2 litros de agua templada limpia y un recipiente vacío al que se drenará el agua.

1. Colocar el recipiente vacío por debajo de la toma de cerveza.
2. Rellenar el globo de limpieza con agua templada.
3. Conectar la unidad de dispensación a la manguera de cerveza. La conexión de clic debe acoplarse de manera audible.
4. Enchufar el globo de limpieza en el extremo de la toma de barril.
5. Usar una mano para abrir la toma. Usar la otra mano para sostener y presionar el globo de limpieza. Bombear agua desde el globo a través de la unidad de dispensación y la toma de cerveza.
6. Repetir este procedimiento varias veces.
7. Retirar la unidad de dispensación de la manguera de cerveza.
8. Desarmar la unidad de dispensación en sus 3 componentes. Para hacer esto, girar la toma de barril y retirarla del acople.
9. Limpiar estos componentes bajo agua templada corriente. Enjuagar minuciosamente la toma de barril.

A fin de limpiar la toma de cerveza con la manguera de cerveza pero sin la unidad de dispensación, proceder de la siguiente manera:

1. Conectar la manguera de limpieza con el globo.
2. Conectar la manguera de limpieza a la punta de la manguera de cerveza.
3. Usar una mano para abrir la toma de cerveza. Usar la otra mano para sostener y presionar el globo de limpieza. Bombear toda el agua desde el globo a través de la manguera de cerveza.
4. Repetir este procedimiento hasta que la manguera de cerveza esté limpia.

Almacenamiento

• Limpie el aparato tal como se describe y deje que se seque por completo.
• Recomendamos que guarde el aparato en su embalaje original cuando no vaya a utilizarlo durante un periodo de tiempo largo.
• Guarde el aparato siempre en un lugar seco y con buena ventilación, fuera del alcance de los niños.

Resolución de problemas

Si se produce un problema, a menudo será un asunto menor. Antes de contactar con atención al cliente, anotar lo siguiente:

Problema Posible causa	Solución
El aparato no funciona.	El aparato no está conectado al suministro eléctrico.	Compruebe la toma eléctrica con otro aparato.
		Inserte el enchufe correctamente en la toma de pared.
		Compruebe el fusible.
	El aparato está defectuoso. Póngase en contacto con nuestro centro de reparación o servicio.
No se suministra cerveza.	El barril parcial de 5 litros está vacío o no existe un barril parcial de 5 litros en el surtidor de cerveza.	Coloque una nueva barrica parcial de 5 litros en el surtidor.
	El cartucho de CO_2 está vacío. Cambie el cartucho de CO_2 .
	La toma del barril no está ajustada.El barril no está correctamente tapado.	Conectar la unidad de dispensación al barril usando la toma de barril. Tape el barril ade-cuadamente.
	El asa de la toma no está instalada correcta-mente.	Instale el asa de la toma correctamente.
Problema Posible causa	sa Solución
Se produce de-masiada espuma cuando se suministra cerveza.	El barril parcial de 5 litros no está lo suficientemente frío.	Enfríe el barril de cerveza de 5 litros durante más tiempo.
	El barril de cerveza de 5 litros ha sido agitado. Deje	el barril de 5 litros en descanso sobre el surtidor de cerveza durante un tiempo.
	La cerveza no fluye libremente por el tubo. Abra la	toma de cerveza al completo.
	El vaso se sostiene hacia arriba cuando se suministra.	Incline el vaso cuando suministre para que la cerveza pueda fluir por el lateral del vaso.
	La presión de CO_2 en el barril es demasiado alta.	Girar el regulador de presión a la posición “—”. Se tarda un tiempo hasta que se libera la presión del barril y se reduce la cantidad de espuma.
No se produce suficiente espuma cuando se suministra cerveza.	La presión de CO_2 en el barril es demasiado baja.	Girar lentamente el regulador de presión hacia “+” durante 5 segundos.
	La cerveza está demasiado fría. Deje que el barril	repose en el surtidor un momento. A continuación, la temperatura del barril será corregida por la unidad.
	Existen residuos de grasa, líquido de limpieza u otros restos en el vaso.	Limpie el vaso al completo y posteriormente, enjúaguelo con agua fría.
	El vaso está demasiado caliente. Enjuague el vaso	con agua fría.
	El vaso está seco.	Enjuague el vaso con agua fría.
La cerveza está turbia.	La cerveza está demasiado fría. Deje que el barril	repose en el surtidor un momento. A continuación, la temperatura del barril será corregida por la unidad.
	El manguera de cerveza no está limpio.	Limpiar la manguera de cerveza.
	La cerveza se enfrió inadecuadamente antes de utilizar el surtidor de cerveza.	Utilice un barril enfriado.
La cerveza está de-masiado caliente.	El barril no está lo suficientemente enfriado.	Enfríe el barril durante más tiempo.
	Las ventilaciones están cubiertas. No hay espacio suficiente tras el surtidor.	Destape las ventilaciones.Coloque el surtidor de forma que haya un espacio mínimo de 15 cm en todos los lados.
El sabor de la cerveza es llano.	La presión de CO_2 es demasiado baja. Girar lentamente	el regulador de presión hacia “+” durante 5 segundos.
	La fecha de consumo ha vencido.	Utilice un nuevo barril.
	El barril se ha tapado durante demasiado tiempo.	Utilice un nuevo barril.
La cerveza fluye demasiado despacio por la toma de la cerveza.	El cartucho de CO_2 está vacío.	Cambie el cartucho de CO_2 .
	La presión de CO_2 en el barril es demasiado baja.	Girar lentamente el regulador de presión hacia “+” durante 5 segundos.
	La cerveza no fluye libremente por el tubo. Abra la	toma de cerveza al completo.
El surtidor no se cierra.	La unidad de surtido no está correctamente insta-lada y obstruye el surtidor.	Instale la unidad del surtidor correctamente.
Es difícil instalar la unidad del surtidor en el barril.	La tapa del barril no fue humedecida antes del tapado.	Humedezca la tapa del barril con agua fría.

Datos técnicos

Modelo: BZ 3740

Suministro de tensión: 220-240V\~, 50 Hz

Consumo de energía: 65 W

Clase de protección:......II

Potencia de enfriamiento: 2-12°C

Clase climática: SN, N

Capacidad:......Barril de fiesta de 5 litros disponible comercialmente ......Barriles Heineken (con CO₂ incluido)

Propelente: C5 H10

El derecho de realizar modificaciones técnicas y de diseño en el curso del desarrollo continuo del producto esta reservado.

Este aparato se ha examinado según las normativas actuales y vigentes de la Comunidad Europea, como p. ej. compatibilidad electromagnética y directiva de baja tensión y se ha construido según las más nuevas especificaciones en razón de la seguridad.

Eliminación

Significado del símbolo "Cubo de basura"

Proteja nuestro medio ambiente, aparatos eléctricos no forman parte de la basura doméstica.

Haga uso de los centros de recogida previstos para la eliminación de aparatos eléctricos y entregue allí sus aparatos eléctricos que no vaya a utilizar más.

Ayudará en evitar las potenciales consecuencias, a causa de una errónea eliminación de desechos, para el medio ambiente y la salud humana.

Con ello, contribuirá a la recuperación, al reciclado y a otras formas de reutilización de los aparatos viejos eléctricos y electrónicos.

La información cómo se debe eliminar los aparatos, se obtiene en su ayuntamiento o su administración municipal.

Instruction Manual
