Tipo de producto	Frigorífico-congelador integrable
Marca	Rosieres
Modelo	RBCP 31832
Dimensiones (Al x An x Pr)	Aproximadamente 1776 x 540 x 650 mm (según versión)
Clase energética	No especificada (manual no disponible)
Alimentación	230 V / 50 Hz (estimación)
Número de compresores	1 o 2 (según versión)
Panel de control del congelador	Botones ON/OFF, ajuste de temperatura, LED indicadores, función SUPER
Panel de control del refrigerador	Termostato giratorio (posiciones 0-7, recomendado 2-3)
Función SUPER	Congelación rápida durante 50 horas máx., activada por los botones de temperatura
Alarma de temperatura	Luz roja se enciende a -7°C, se apaga por debajo de -8°C
Descongelación del refrigerador	Automática durante la parada del compresor
Descongelación del congelador	Manual recomendada cuando escarcha > 3 mm
Evacuación agua de descongelación	Sistema con palanca y bandeja (no incluida)
Inversión de puerta	Posible moviendo bisagras y varillas
Instalación integrable	Requiere columna con ventilación trasera y rejilla frontal
Acoplamiento de puertas	Rieles de extracción para puertas de columna
Capacidad de congelación máx.	Indicada en placa de características (no especificada)
Mantenimiento	Limpiar con paño suave, evitar productos abrasivos
Clase climática	No especificada (manual no disponible)
Reparabilidad	Piezas de repuesto disponibles a través de asistencia técnica

Preguntas frecuentes - RBCP 31832 ROSIERES

¿Cómo encender el congelador después de un corte de luz?

Después de un corte de luz, presione el botón (1) del panel de control del congelador para encenderlo. La placa electrónica memoriza los ajustes anteriores.

¿Cómo ajustar la temperatura del congelador?

Utilice el botón (2) para disminuir la temperatura y el botón (3) para aumentarla. Los LED indican el nivel: más LED encendidos = más frío. Cada LED tiene dos intensidades luminosas.

¿Qué significa la luz roja en el panel?

La luz roja de alarma se enciende cuando la temperatura del congelador alcanza -7°C. Se apaga automáticamente si la temperatura baja por debajo de -8°C. Puede permanecer encendida después del primer encendido o una larga inactividad.

¿Cómo activar la función SUPER para una congelación rápida?

Presione varias veces el botón (2) hasta que todos los LED estén a máxima intensidad, luego presione nuevamente (2) hasta que la luz naranja se encienda. La función dura 50 horas como máximo. Para desactivar antes, presione el botón (3).

¿Cómo descongelar el refrigerador?

La descongelación del refrigerador es automática durante las pausas del compresor. Una fina capa de escarcha o gotas de agua son normales. Limpie regularmente el conducto de evacuación.

¿Cuándo debo descongelar el congelador manualmente?

Se recomienda descongelar el congelador cuando la capa de escarcha supere los 3 mm de espesor. Utilice la palanca de evacuación para el agua de descongelación (bandeja no incluida).

¿Cómo invertir el sentido de apertura de las puertas?

Siga los pasos: retire la varilla superior, desmonte las puertas y las bisagras, mueva la varilla inferior de derecha a izquierda, luego vuelva a montar todo comenzando desde abajo. Las instrucciones detalladas están en el manual.

¿Qué hacer si el refrigerador hace ruido?

Un ruido de funcionamiento es normal (compresor, ventilación). Si el ruido es excesivo, verifique que el aparato esté nivelado y que no esté en contacto con la columna. Consulte el manual para más detalles.

¿Cómo limpiar el interior del refrigerador?

Desenchufe el aparato, retire los alimentos y estantes. Limpie con un paño suave empapado en agua tibia y detergente suave. Enjuague y seque. Evite productos abrasivos.

¿Dónde encontrar la placa de características con los datos técnicos?

La placa de características se encuentra en el interior del aparato (ver figura 2 del manual). Indica la capacidad máxima de congelación y otras especificaciones. Comuníquese con la asistencia técnica en caso de avería.

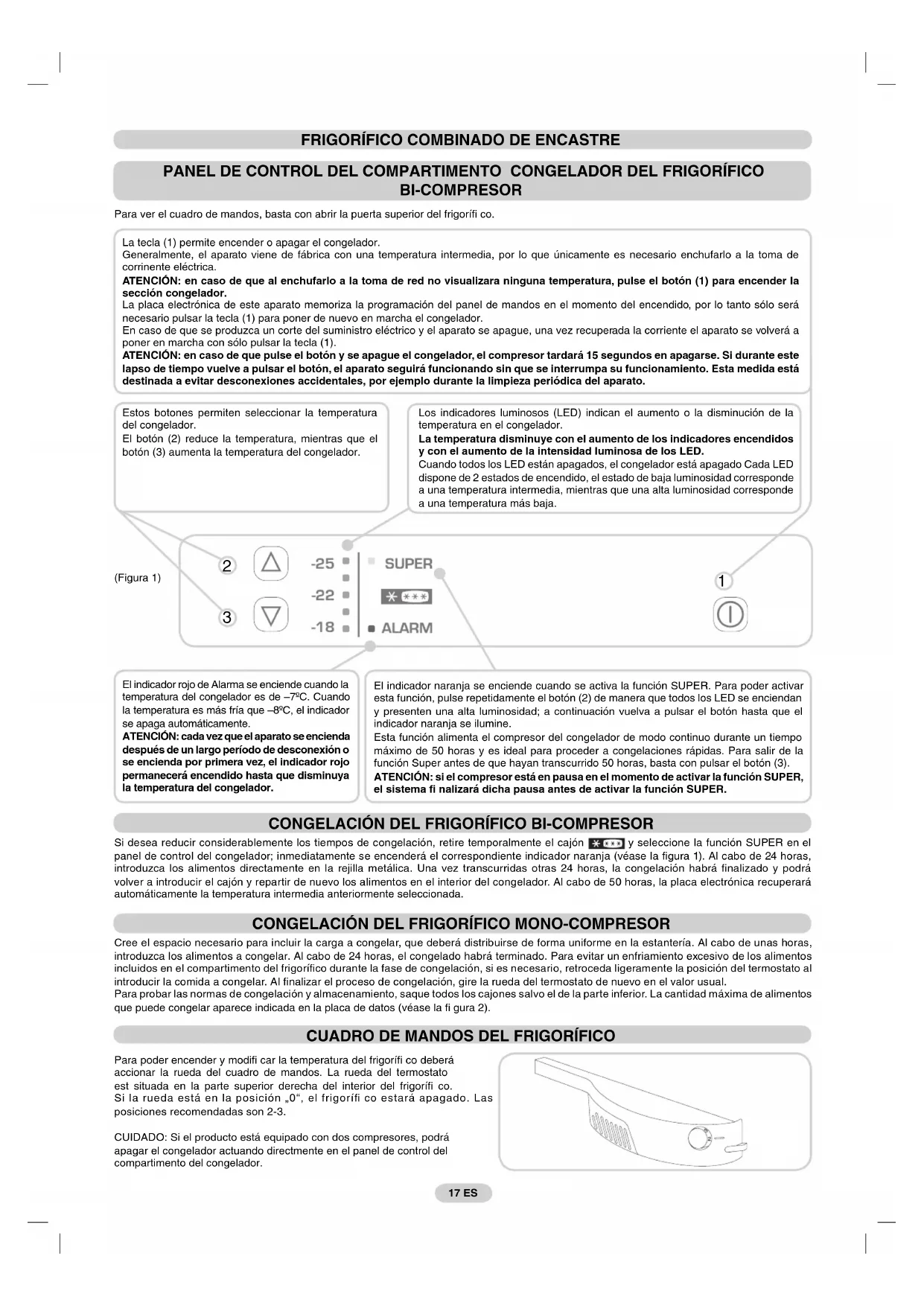

MANUAL DE USUARIO RBCP 31832 ROSIERES

(FRIGORÍFICO COMBINADO DE ENCASTRE.....de pág. 17 a pág. 20 ES

COMBINADO DE ENCASTRE ..... de pág. 21 à pág. 24 PT

Para ver el cuadro de mandos, basta con abrir la puerta superior del frigorífico.

La tecla (1) permite encender o apagar el congelador.

Generalmente, el aparato viene de fábrica con una temperatura intermedia, por lo que únicamente es necesario enchufarlo a la toma de corrinente eléctrica.

ATENCIÓN: en caso de que al enchufarlo a la toma de red no visualizara ninguna temperatura, pulse el botón (1) para encender la sección congelador.

La placa electrónica de este aparato memoriza la programación del panel de mandos en el momento del encendido, por lo tanto sólo será necesario pulsar la tecla (1) para poner de nuevo en marcha el congelador.

En caso de que se produzca un corte del suministro eléctrico y el aparato se apague, una vez recuperada la corriente el aparato se volverá a poner en marcha con sólo pulsar la tecla (1).

ATENCIÓN: en caso de que pulse el botón y se apague el congelador, el compresor tardará 15 segundos en apagarse. Si durante este lapso de tiempo vuelve a pulsar el botón, el aparato seguirá funcionando sin que se Interrumpa su funcionamiento. Esta medida está destinada a evitar desconexiones accidentales, por ejemplo durante la limpieza periódica del aparato.

Estos botones permiten seleccionar la temperatura del congelador.

El botón (2) reduce la temperatura, mientras que el botón (3) aumenta la temperatura del congelador.

Los indicadores luminosos (LED) indican el aumento o la disminución de la temperatura en el congelador.

La temperatura disminuye con el aumento de los indicadores encendidos y con el aumento de la intensidad luminosa de los LED.

Cuando todos los LED están apagados, el congelador está apagado Cada LED dispone de 2 estados de encendido, el estado de baja luminosidad corresponde a una temperatura intermedia, mientras que una alta luminosidad corresponde a una temperatura más baja.

(Figura 1)
2

-25
-22
-18

SUPER

■ ALARM

1

El indicador rojo de Alarma se enciende cuando la temperatura del congelador es de -7^ . Cuando la temperatura es más fría que -8^ , el indicador se apaga automáticamente.

ATENCIÓN: cada vez que el aparato se encienda después de un largo período de desconexión o se enclenda por primera vez, el indicador rojo permanecerá encendido hasta que disminuya la temperatura del congelador.

El indicador naranja se enciende cuando se activa la función SUPER. Para poder activar esta función, pulse repetidamente el botón (2) de manera que todos los LED se enciendan y presenten una alta luminosidad; a continuación vuelva a pulsar el botón hasta que el indicador naranja se ilumine.

Esta función alimenta el compresor del congelador de modo continuo durante un tiempo máximo de 50 horas y es ideal para proceder a congelaciones rápidas. Para salir de la función Super antes de que hayan transcurrido 50 horas, basta con pulsar el botón (3).

ATENCIÓN: si el compresor está en pausa en el momento de activar la función SUPER, el sistema fi nalizará dicha pausa antes de activar la función SUPER.

CONGELACIÓN DEL FRIGORÍFICO BI-COMPRESOR

Si desea reducir considerablemente los tiempos de congelación, retire temporalmente el cajón * y seleccione la función SUPER en el panel de control del congelador; inmediatamente se encenderá el correspondiente indicador naranja (véase la figura 1). Al cabo de 24 horas, introduzca los alimentos directamente en la rejilla metálica. Una vez transcurridas otras 24 horas, la congelación habrá finalizado y podrá volver a introducir el cajón y repartir de nuevo los alimentos en el interior del congelador. Al cabo de 50 horas, la placa electrónica recuperará automáticamente la temperatura intermedia anteriormente seleccionada.

CONGELACIÓN DEL FRIGORÍFICO MONO-COMPRESOR

Cree el espacio necesario para incluir la carga a congelar, que deberá distribuirse de forma uniforme en la estantería. Al cabo de unas horas, introduzca los alimentos a congelar. Al cabo de 24 horas, el congelado habrá terminado. Para evitar un enfriamiento excesivo de los alimentos incluidos en el compartimento del frigorífico durante la fase de congelación, si es necesario, retroceda ligeramente la posición del termostato al introducir la comida a congelar. Al finalizar el proceso de congelación, gire la rueda del termostato de nuevo en el valor usual.

Para probar las normas de congelación y almacenamiento, saque todos los cajones salvo el de la parte inferior. La cantidad máxima de alimentos que puede congelar aparece indicada en la placa de datos (véase la fi gura 2).

CUADRO DE MANDOS DEL FRIGORÍFICO

Para poder encender y modifi car la temperatura del frigorífico deberá accionar la rueda del cuadro de mandos. La rueda del termostato

est situada en la parte superior derecha del interior del frigorifi co.

Si la rueda está en la posición „0“, el frigorífico estará apagado. Las posiciones recomendadas son 2-3.

CUIDADO: Si el producto está equipado con dos compresores, podrá apagar el congelador actuando directmente en el panel de control del compartimento del congelador.

La descongelación del frigorifi co se produce de modo automático durante las pausas del compresor.

La presencia de una ligera capa de escarcha o de gotas de agua durante el funcionamiento debe considerarse normal.

Es importante mantener siempre limpio el conducto de desagüe y evitar que los alimentos estén en contacto con la pared trasera del frigorífico.

Es aconsejable descongelar el congelador en cuanto la capa de hielo alcanza un espesor superior a 3 mm.

Nota: aquí se encuentra la placa que contiene los datos que deberá comunicar al Servicio de Asistencia Técnica en caso de producirse una avería.

Importante: si la temperatura ambiente es muy elevada, el aparato podría funcionar ininterrumpidamente, con la consiguiente formación anómala de hielo en la pared interior trasera del frigorífico. En estos casos, gire la rueda del frigorífico y colóquela en los números más bajos (1-2).

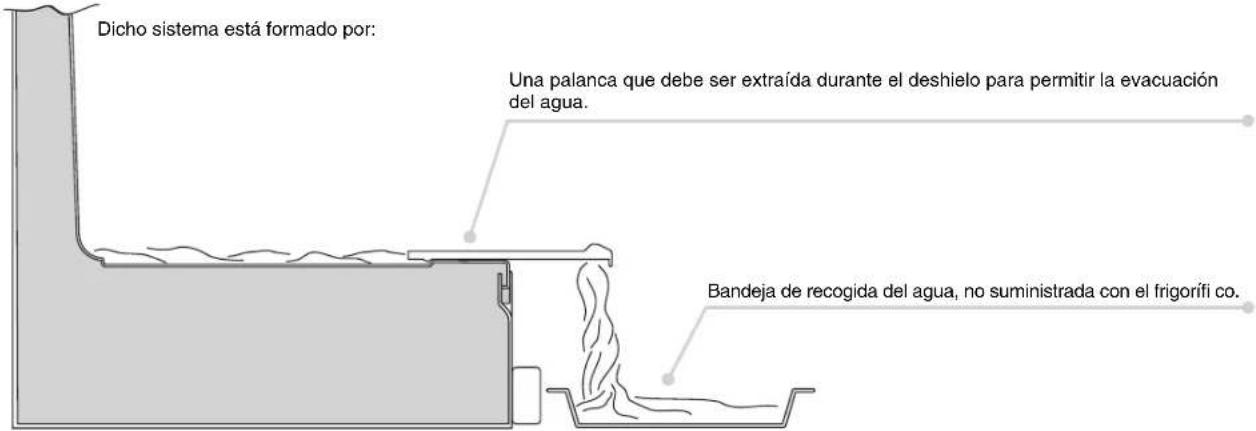

DRENAJE DEL AGUA

El congelador está equipado con un sistema de evacuación del agua de deshielo.

INVERSIÓN DEL SENTIDO DE APERTURA DE LAS PUERTAS

Saque el perno y el correspondiente casquillo superpuesto del travesaño superior.

Extraiga la puerta superior.

Desmonte la bisagra central y tetire las correspondientes arandelas.

Extraiga la puerta inferior.

Retire el perno de la bisagra inferior derecha y vuélvalo a montar en ta bisagra inferior izquierda.

Invierta en el mueble la tapa de la escuadra montada a presión en la escuadra.

Vuelva a montar las bisagras y tas puertas de abajo a arriba 1 → 2 → 3

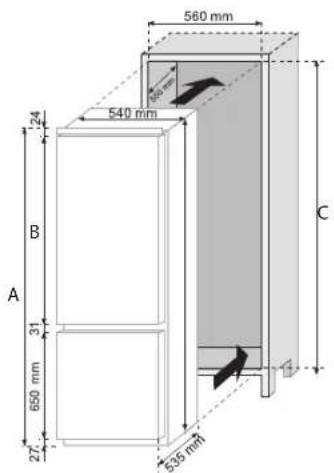

DIMENSIONES DEL APARATO Y DEL HUECO DE ENCASTRE

A
B
C

	1040 mm	727901776 mm
	1120 mm	85285241856 mm

INSTALACIÓN DEL APARATO EN UN ARMARIO

Fije los revestimientos suministrados al aparato en el lado contrario a las bisagras.

1

Introduzca el aparato en el armario, empujándolo por el lado opuesto a las bisagras.

2

Adhiera perfectamente la escuadra superior del frigorifi co al mueble.

3

Bloquee la parte superior del frigorifi co al mueble utilizando los tornillos suministrados.

4

Bloquee la parte inferior del frigorífi co mediante los tornillos suministrados.

5

Instale a presión la rejilla de ventilación. Afl oje los tornillos de fi jación de la bisagra central derecha.

6

7

Coloque la chapa pegada a la columna.

8

Atornille la escuadra a la columna mediante los tornillos suministrados.

9

Apriete los tornillos de fi jación de la bisagra central derecha.

10

Repita las mismas operaciones en la escuadra central izquierda.

11

ACOPLAMIENTO DE LAS PUERTAS DEL ARMARIO DE INSTALACIÓN A LAS PUERTAS DEL FRIGORÍFICO

El frigorífi co está equipado con un sistema que permite fi jar sus puertas a las del Armario de instalación (corredederas de empuje).

Fije la corredera en la parte interior de la hoja de la columna de encastre a la altura deseada y a unos 20 mm del borde extenor de la puerta.

Abra las puertas del armario de instalación y del frigorífico. Coloque el empuje a presión en la corredera y a continuación adhiéralo a la puerta del frigorífico.

Marque los puntos de fi jación para los agujeros y perfórelos con una broca de 2,5 de diámetro.

Una la puerta del aparato a la hoja del mueble teniendo como referencia los orifi cios del empuje.

Una vez encajado el producto, coloque la parte posterior del armario en contacto con la pared, de manera que impida el acceso al espacio del compresor.

Rara un correcto funcionamiento del producto, es indispensable permitir la oportuna ventilación de aire, de manera que pueda enfriarse el condensador que está situado en la parte posterior del aparato.

Para ello, el armario deberá estar provisto de un espacio por detrás, cuya abertura superior no debe quedar obstruida, y por una rendija delantera que se tapará con una rejilla de ventilación.

Dimensiones interiores del armario.

Espacio que debe dejarse entre el armario y el techo.

COMBINADO DE ENCASTRE

PAINEL DE CONTROLO DO CONGELADOR DO FRIGORÍFICO DO COMPRESSOR DUPLO
