RBCP 31832 - Jääkaappi ROSIERES - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotettava jääkaappi-pakastin
Merkki	Rosieres
Malli	RBCP 31832
Mitat (K x L x S)	Noin 1776 x 540 x 650 mm (version mukaan)
Energialuokka	Ei määritelty (käyttöohje ei saatavilla)
Virtalähde	230 V / 50 Hz (arvio)
Kompressorien lukumäärä	1 tai 2 (version mukaan)
Pakastimen ohjauspaneeli	ON/OFF-painikkeet, lämpötilan säätö, LED-merkkivalot, SUPER-toiminto
Jääkaapin ohjauspaneeli	Pyörivä termostaatti (asento 0-7, suositeltu 2-3)
SUPER-toiminto	Nopea pakastus enintään 50 tuntia, aktivoidaan lämpötilapainikkeilla
Lämpötilahälytys	Punainen merkkivalo syttyy -7°C:ssa, sammuu alle -8°C:ssa
Jääkaapin sulatus	Automaattinen kompressorin pysähtyessä
Pakastimen sulatus	Manuaalinen suositeltu, kun huurretta > 3 mm
Sulatusveden poisto	Järjestelmä vivulla ja astialla (ei mukana)
Oven asennon vaihto	Mahdollista siirtämällä saranoita ja tappeja
Upotusasennus	Vaatii pylvään, jossa on takaosan tuuletus ja eturitilä
Ovien kytkentä	Vetoliukukiskot pylväsoville
Suurin pakastuskapasiteetti	Ilmoitettu tyyppikilvessä (ei tarkennettu)
Huolto	Puhdista pehmeällä liinalla, vältä hankaavia aineita
Ilmastoluokka	Ei määritelty (käyttöohje ei saatavilla)
Korjattavuus	Varaosia saatavissa teknisen tuen kautta

Usein kysytyt kysymykset - RBCP 31832 ROSIERES

Kuinka kytkeä pakastin päälle sähkökatkon jälkeen?

Sähkökatkon jälkeen paina pakastimen ohjauspaneelin painiketta (1) kytkeäksesi sen uudelleen päälle. Elektroninen kortti muistaa edelliset asetukset.

Kuinka säätää pakastimen lämpötila?

Käytä painiketta (2) lämpötilan laskemiseen ja painiketta (3) sen nostamiseen. LED-valot näyttävät tason: enemmän LED-valoja päällä = kylmempi. Jokaisella LED-valolla on kaksi kirkkausastetta.

Mitä punainen merkkivalo paneelissa tarkoittaa?

Punainen hälytysmerkkivalo syttyy, kun pakastimen lämpötila saavuttaa -7°C. Se sammuu automaattisesti, jos lämpötila laskee alle -8°C. Se voi palaa ensimmäisen käynnistyksen tai pitkän käyttämättömyyden jälkeen.

Kuinka aktivoida SUPER-toiminto nopeaa pakastusta varten?

Paina painiketta (2) useita kertoja, kunnes kaikki LED-valot ovat suurella kirkkaudella, paina sitten uudelleen (2), kunnes oranssi merkkivalo syttyy. Toiminto kestää enintään 50 tuntia. Poistaaksesi käytöstä aiemmin, paina painiketta (3).

Kuinka sulattaa jääkaappi?

Jääkaapin sulatus on automaattinen kompressorin taukojen aikana. Ohut huurrekerros tai vesipisarat ovat normaaleja. Puhdista poistoputki säännöllisesti.

Milloin minun tulee sulattaa pakastin manuaalisesti?

Pakastin on suositeltavaa sulattaa, kun huurrekerroksen paksuus ylittää 3 mm. Käytä poistovipua sulatusvedelle (astiaa ei mukana).

Kuinka vaihtaa ovien avautumissuunta?

Noudata vaiheita: poista ylempi tappi, irrota ovet ja saranat, siirrä alempi tappi oikealta vasemmalle, ja kokoa kaikki uudelleen alhaalta alkaen. Yksityiskohtaiset ohjeet ovat käyttöohjeessa.

Mitä tehdä, jos jääkaappi pitää ääntä?

Toimintaääni on normaali (kompressori, ilmanvaihto). Jos ääni on liiallinen, tarkista, että laite on vaakasuorassa ja ettei se ole kosketuksissa pylvään kanssa. Katso lisätietoja käyttöohjeesta.

Kuinka puhdistaa jääkaapin sisäosa?

Irrota laite pistorasiasta, poista elintarvikkeet ja hyllyt. Puhdista pehmeällä liinalla, joka on kostutettu lämpimällä vedellä ja miedolla pesuaineella. Huuhtele ja kuivaa. Vältä hankaavia tuotteita.

Mistä löydän tekniset tiedot sisältävän tyyppikilven?

Tyyppikilpi sijaitsee laitteen sisällä (katso käyttöohjeen kuva 2). Se ilmoittaa suurimman pakastuskapasiteetin ja muut tekniset tiedot. Ilmoita nämä tiedot tekniselle tuelle vian sattuessa.

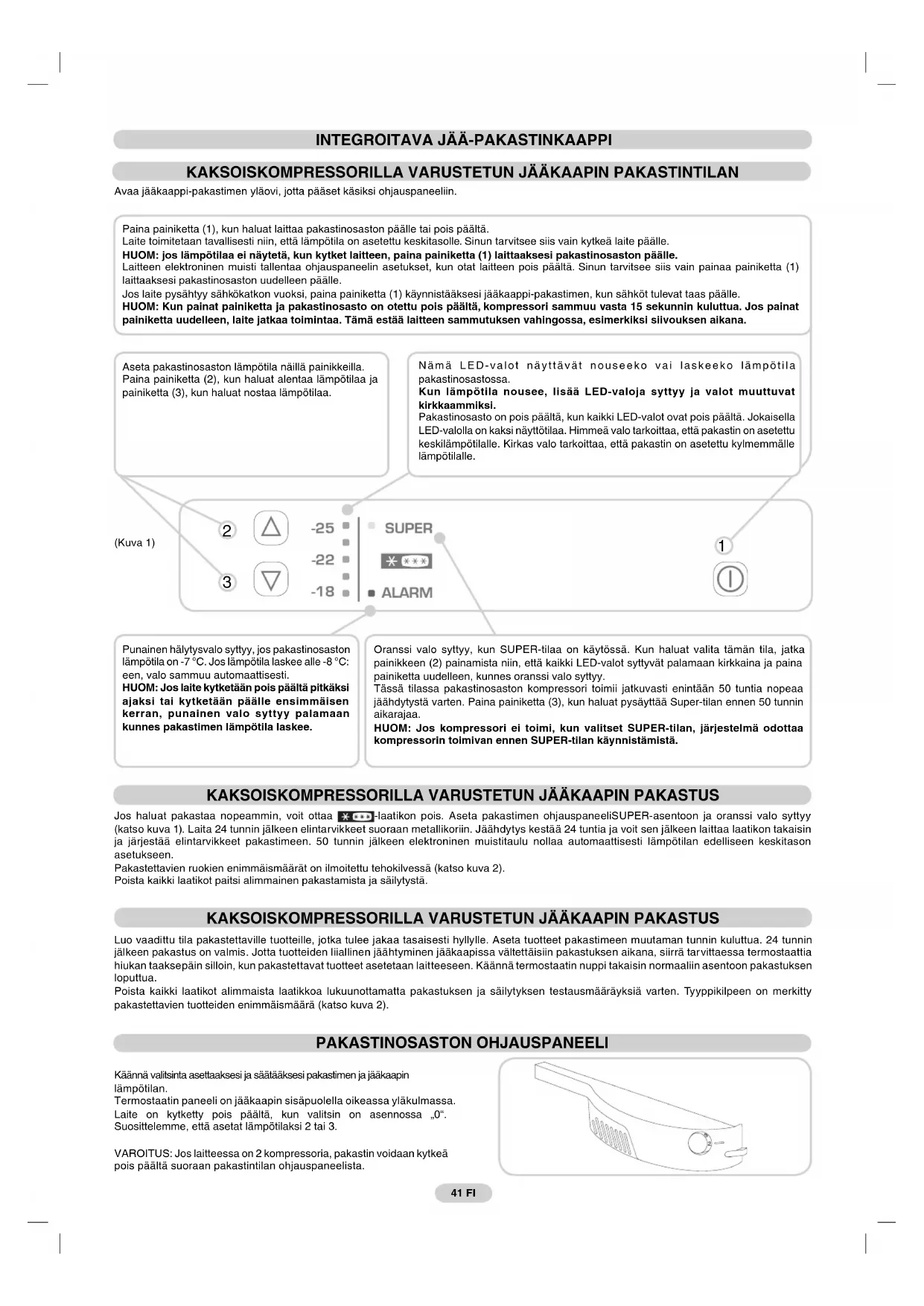

KÄYTTÖOHJE RBCP 31832 ROSIERES

Avaa jääkaappi-pakastimen yläovi, jotta pääset käsiksi ohjauspaneeliin.

Paina painiketta (1), kun haluat laittaa pakastinosaston päälle tai pois päältä.

Laite toimitetaan tavallisesti niin, että lämpötila on asetettu keskitasolle. Sinun tarvitsee siis vain kytkeä laite päälle.

HUOM: jos lämpötilaa ei näytetä, kun kytket laitteen, paina painiketta (1) laittaaksesi pakastinosaston päälle.

Laitteen elektroninen muisti tallentaa ohjauspaneelin asetukset, kun otat laitteen pois päältä. Sinun tarvitsee siis vain painaa painiketta (1) laittaaksesi pakastinosaston uudelleen päälle.

Jos laite pysähtyy sähkökatkon vuoksi, paina painiketta (1) käynnistääksesi jääkaappi-pakastimen, kun sähköt tulevat taas päälle.

HUOM: Kun painat painiketta ja pakastinosasto on otettu pois päältä, kompressori sammuu vasta 15 sekunnin kuluttua. Jos painat painiketta uudelleen, laite jatkaa toimintaa. Tämä estää laitteen sammutuksen vahingossa, esimerkiksi siivouksen aikana.

Aseta pakastinosaston lämpötila näillä painikkeilla.

Paina painiketta (2), kun haluat alentaa lämpötilaa ja painiketta (3), kun haluat nostaa lämpötilaa.

Nämä LED-valot näyttävät nouseeko vai laskeeko lämpötila pakastinosastossa.

Kun lämpötila nousee, lisää LED-valoja syttyy ja valot muuttuvat kirkkaammiksi.

Pakastinosasto on pois päältä, kun kaikki LED-valot ovat pois päältä. Jokaisella LED-valolla on kaksi näyttötilaa. Himmeä valo tarkoittaa, että pakastin on asetettu keskilämpötilalle. Kirkas valo tarkoittaa, että pakastin on asetettu kylmemmälle lämpötilalle.

(Kuva 1)

2

-25

-22

-18

SUPER

ALARM

①

Punainen hälytysvalo syttyy, jos pakastinosaston lämpötila on -7 °C. Jos lämpötila laskee alle -8 °C: een, valo sammuu automaattisesti.

HUOM: Jos lalte kytketään pols päältä pitkäksi ajaksi tai kytketään päälle ensimmäisen kerran, punainen valo syttyy palamaan kunnes pakastimen lämpötila laskee.

Oranssi valo syttyy, kun SUPER-tilaa on käytössä. Kun haluat valita tämän tila, jatka painikkeen (2) painamista niin, että kaikki LED-valot syttyvät palamaan kirkkaina ja paina painiketta uudelleen, kunnes oranssi valo syttyy.

Tässä tilassa pakastinosaston kompressori toimii jatkuvasti enintään 50 tuntia nopeaa jäähdytystä varten. Paina painiketta (3), kun haluat pysäyttää Super-tilan ennen 50 tunnin aikarajaa.

HUOM: Jos kompressori ei toimi, kun valitset SUPER-tilan, järjestelmä odottaa kompressorin tolmivan ennen SUPER-tilan käynnistämistä.

KAKSOISKOMPRESSORILLA VARUSTETUN JÄÄKAAPIN PAKASTUS

Jos haluat pakastaa nopeammin, voit ottaa * * * -laatikon pois. Aseta pakastimen ohjauspaneeliSUPER-asentoon ja oranssi valo syttyy (katso kuva 1). Laita 24 tunnin jälkeen elintarvikkeet suoraan metallikoriin. Jäähdytys kestää 24 tuntia ja voit sen jälkeen laittaa laatikon takaisin ja järjestää elintarvikkeet pakastimeen. 50 tunnin jälkeen elektroninen muistitaulu nollaa automaattisesti lämpötilan edelliseen keskitason asetukseen.

Pakastettavien ruokien enimmäismäärät on ilmoitettu tehokilvessä (katso kuva 2).

Poista kaikki laatikot paitsi alimmainen pakastamista ja säilytystä.

KAKSOISKOMPRESSORILLA VARUSTETUN JÄÄKAAPIN PAKASTUS

Luo vaadittu tila pakastettaville tuotteille, jotka tulee jakaa tasaisesti hyllylle. Aseta tuotteet pakastimeen muutaman tunnin kuluttua. 24 tunnin jälkeen pakastus on valmis. Jotta tuotteiden liiallinen jäähtyminen jääkaapissa vältettäisiin pakastuksen aikana, siirrä tarvittaessa termostaattia hiukan taaksepäin silloin, kun pakastettavat tuotteet asetetaan laitteeseen. Käännä termostaatin nuppi takaisin normaaliin asentoon pakastuksen loputtua.

Poista kaikki laatikot alimmaista laatikkoa lukuunottamatta pakastuksen ja säilytyksen testausmääräyksiä varten. Tyyppikilpeen on merkitty pakastettavien tuotteiden enimmäismäärä (katso kuva 2).

PAKASTINOSASTON OHJAUSPANEELI

Käännä valitsinta asettaaksesi ja säätääksesi pakastimen ja jääkaapin lämpötilan.

Termostaatin paneeli on jääkaapin sisäpuolella oikeassa yläkulmassa.

Laite on kytketty pois päältä, kun valitsin on asennossa „0“. Suosittelemme, että asetat lämpötilaksi 2 tai 3.

VAROITUS: Jos laitteessa on 2 kompressoria, pakastin voidaan kytkeä pois päältä suoraan pakastintilan ohjauspaneelista.

Jääkaappiosa sulatetaan automaattisesti, kun kompressori ei toimi.

Pieni määrä huurretta tai vesipisaroita jääkaapin takaosassa on normaalia silloin, kun jääkaappi toimii normaalisti.

Varmista, että veden poistoletku on aina puhdas. Varmista, että elintarvikkeet eivät kosketa jääkaapin takaosaa tai sivuja.

Suosittelemme, että sulatat pakastimen, kun huurteen paksuus on yli 3 mm.

Huom! Arvokilpl on klinnitetty tähän. Jos sinun tarvitsee ottaa yhteyttä huoltoon vikatilanteessa, muista ilmoittaa kilven tiedot.

Huom: Jos huoneen lämpötila on hyvin korkea, laite saattaa toimia jatkuvasti ja huurrekerros kerääntyy jääkaappiosan takaosaan. Säädä tällöin valitsimella lämpötilaa alhaisemmaksi (1-2).

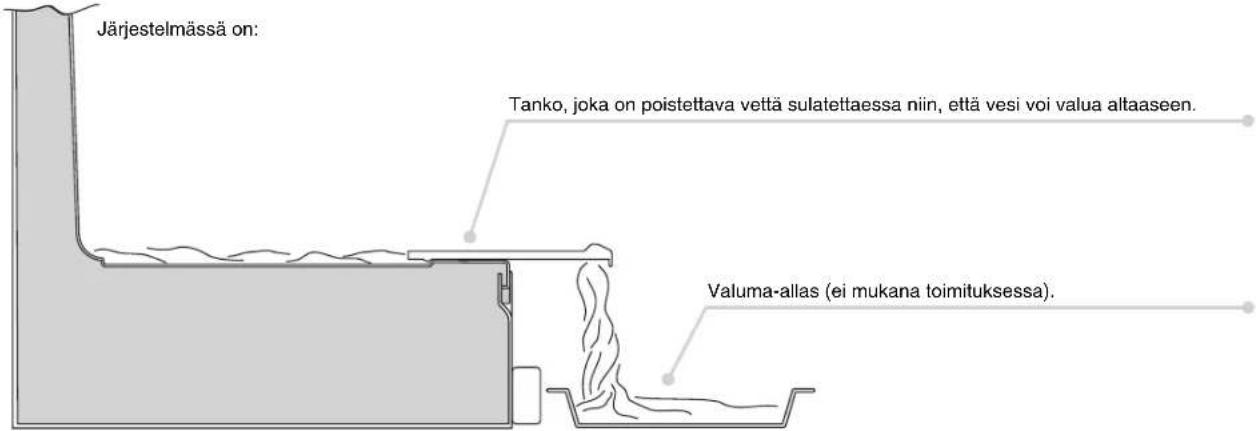

VEDEN TYHJENTÄMINEN

Laitteessa on järjestelmä veden tyhjentämiseksi sulatuksen aikana.

JÄÄKAAPPI-PAKASTIMEN OVIEN KÄTISYYDEN VAIHTAMINEN

Irrota tappi ja hela yläpaneelista.

1

Irrota keskisarana ja tiivisteet.

3

Irrota tappi alemmasta oikeanpuoleisesta right-hand saranasta ja aseta se vasemmanpuoleiseen saranaan.

5

Käännä kannattimen suojus, joka napsautetaan paikalleen kannattimen päälle.

6

Sovita sarana ja ovet paikalleen järjestyksessä ylhäältä alas 1 → 2 → 3

7

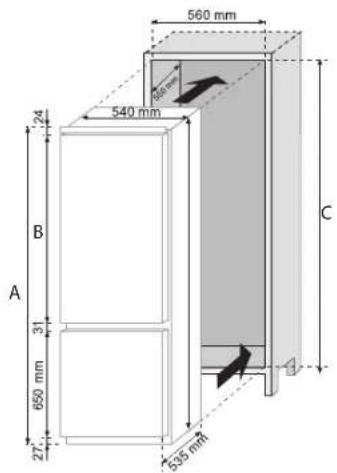

LAITTEEN JA YKSIKÖN KOKO

A
B
C

	1040 mm1772	7780'1776 mm
	1120 mm1853	4850'1856 mm

LAITTEEN ASENTAMINEN YKSIKKÖNÄ

Kiinnitä tiiviste (pakkauksessa) laitteeseen saranoiden vastakkaiselle puolelle.

1

Asenna laite yksikköön ja kohdista se saranoiden vastakkaisen puolen mukaan.

2

Varmista, että laitteen yläkiinnitin on yksikköä vasten.

3

Kiinnitä laitteen alaosa mukana toimitetuilla ruuveilla.

5

Sovita tuuletusritilä paikalleen.

6

Irrota ruuvit keskisaranasta.

7

Sijoita levy pylvään lähelle.

8

Sovita kiinnitin yksikköön mukana toimitetuilla ruuveilla.

9

Kiristä keskisaranan ruuvit. Toista samat vaiheet keskimmäiselle vasemmanpuoleiselle saranalle.

10

11

YKSIKÖN OVIEN KOHDISTAMINEN JÄÄKAAPPI-PAKASTIMEN OVIEN KANSSA

Laitteen mukana toimitetaan lisävarusteet (kiskot ja kiskon kiinnittimet) jääkaappi-pakastimen ovien kohdistamiseksi yksikön ovien kanssa.

Kiinnitä kisko yksikön oven sisäpuolelle haluamallesi korkeudelle. Varmista, että se on noin 20 mm oven ulkoreunasta.

Avaa yksikön ja jääkaapin ovet. Laita kiskon kiinnitin kiskon ympärille ja kiinnitä laitteen oveen.

Merkitse ruuvien reikien paikat ja poraa 2,5 mm:n poralla.

Sovita laitteen ovi yksikön oveen käyttämällä kiinnittimen reikiä apuna.

Kun olet asentanut laitteen, laita yksikön takaosa seinää vasten, jotta kompressoriyksikköön ei pääse käsiksi.

Jotta varmistat jääkaappi-pakastimen toimimisen kunnolla, ilman täytyy kiertää ja jäähdyttää kondensaattoria, joka sijaitsee laitteen pohjassa.

Yksikössä täytyy olla takana aukko, jonka saa esteettä ylhäältä auki ja etuaukko, jonka tuuletusritilä peittää.

Yksikköön leikattavien aukkojen mitat.

Jätä tilaa yksikön ja katon väliin.
