Typ výrobku	Vestavná chladnička s mrazničkou
Značka	Rosieres
Model	RBCP 31832
Rozměry (V x Š x H)	Přibližně 1776 x 540 x 650 mm (podle verze)
Energetická třída	Nespecifikováno (návod není k dispozici)
Napájení	230 V / 50 Hz (odhad)
Počet kompresorů	1 nebo 2 (podle verze)
Ovládací panel mrazničky	Tlačítka ZAP/VYP, nastavení teploty, LED indikátory, funkce SUPER
Ovládací panel chladničky	Otočný termostat (polohy 0-7, doporučeno 2-3)
Funkce SUPER	Rychlé zmrazení po dobu max. 50 hodin, aktivuje se tlačítky teploty
Teplotní alarm	Červená kontrolka se rozsvítí při -7 °C, zhasne pod -8 °C
Odmrazování chladničky	Automatické během zastavení kompresoru
Odmrazování mrazničky	Ruční doporučeno při námraze > 3 mm
Odvod vody z odmrazování	Systém s pákou a nádobkou (není součástí)
Přestavění dveří	Možné přemístěním závěsů a tyčí
Vestavná instalace	Vyžaduje sloup se zadním větráním a přední mřížkou
Propojení dveří	Výsuvné lišty pro dveře sloupu
Maximální mrazicí kapacita	Uvedena na typovém štítku (neuvedeno)
Údržba	Čistit měkkým hadříkem, vyhnout se abrazivním prostředkům
Klimatická třída	Nespecifikováno (návod není k dispozici)
Opravitelnost	Náhradní díly k dispozici prostřednictvím technické podpory

Často kladené otázky - RBCP 31832 ROSIERES

Jak zapnout mrazničku po výpadku proudu?

Po výpadku proudu stiskněte tlačítko (1) na ovládacím panelu mrazničky, aby se znovu zapnula. Elektronická deska si pamatuje předchozí nastavení.

Jak nastavit teplotu mrazničky?

Použijte tlačítko (2) pro snížení teploty a tlačítko (3) pro zvýšení. LED indikují úroveň: více rozsvícených LED = chladněji. Každá LED má dvě úrovně jasu.

Co znamená červená kontrolka na panelu?

Červená výstražná kontrolka se rozsvítí, když teplota mrazničky dosáhne -7 °C. Automaticky zhasne, pokud teplota klesne pod -8 °C. Může zůstat svítit po prvním spuštění nebo dlouhé nečinnosti.

Jak aktivovat funkci SUPER pro rychlé zmrazení?

Stiskněte opakovaně tlačítko (2), dokud všechny LED nesvítí na maximální intenzitu, poté stiskněte znovu (2), dokud se nerozsvítí oranžová kontrolka. Funkce trvá maximálně 50 hodin. Pro předčasnou deaktivaci stiskněte tlačítko (3).

Jak odmrazit chladničku?

Odmrazování chladničky je automatické během přestávek kompresoru. Tenká vrstva námrazy nebo kapky vody jsou normální. Pravidelně čistěte odvodní kanálek.

Kdy mám ručně odmrazit mrazničku?

Doporučuje se odmrazit mrazničku, když vrstva námrazy přesáhne 3 mm. Použijte páku pro odvod vody z odmrazování (nádobka není součástí).

Jak přestavit směr otevírání dveří?

Postupujte podle kroků: odstraňte horní tyč, demontujte dveře a závěsy, přesuňte spodní tyč zprava doleva, pak vše smontujte začínaje zdola. Podrobný návod je v příručce.

Co dělat, když chladnička vydává hluk?

Provozní hluk je normální (kompresor, ventilace). Pokud je hluk nadměrný, zkontrolujte, zda je spotřebič vyrovnaný a není v kontaktu se sloupem. Další podrobnosti naleznete v návodu.

Jak vyčistit vnitřek chladničky?

Odpojte spotřebič, vyjměte potraviny a rošty. Čistěte měkkým hadříkem namočeným v teplé vodě a jemném čisticím prostředku. Opláchněte a osušte. Vyhněte se abrazivním prostředkům.

Kde najít typový štítek s technickými údaji?

Typový štítek je uvnitř spotřebiče (viz obrázek 2 v návodu). Udává maximální mrazicí kapacitu a další specifikace. V případě poruchy sdělte tyto informace technické podpoře.

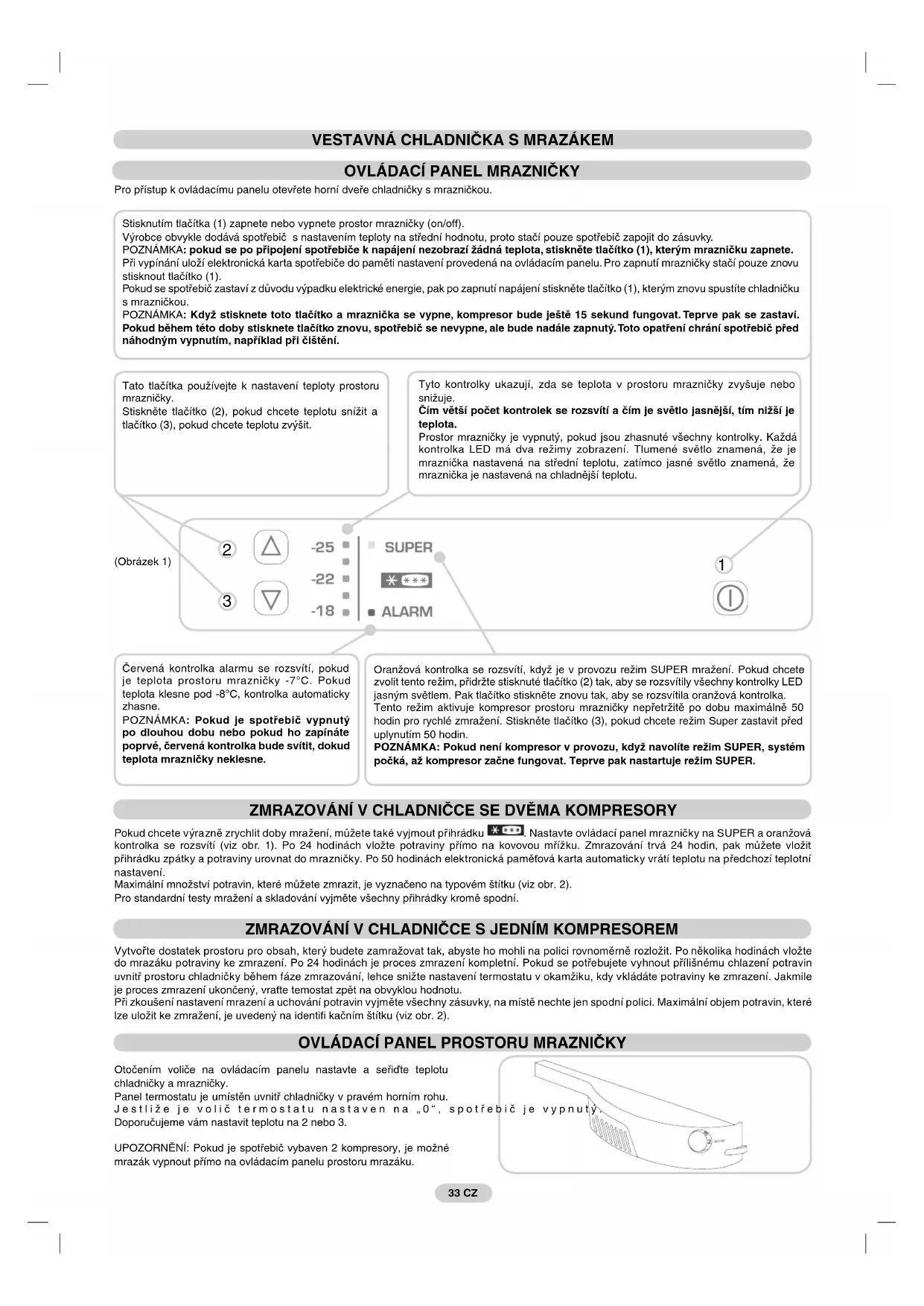

NÁVOD K OBSLUZE RBCP 31832 ROSIERES

Pro přístup k ovládacímu panelu otevřete horní dveře chladničky s mrazničkou.

Stisknutím tlačítka (1) zapnete nebo vypnete prostor mrazničky (on/off).

Výrobce obvykle dodává spotřebič s nastavením teploty na střední hodnotu, proto stačí pouze spotřebič zapojit do zásuvky.

POZNÁMKA: pokud se po připojení spotřebiče k napájení nezobrazí žádná teplota, stiskněte tlačítko (1), kterým mrazničku zapnete. Při vypínání uloží elektronická karta spotřebiče do paměti nastavení provedená na ovládacím panelu. Pro zapnutí mrazničky stačí pouze znovu stisknout tlačítko (1).

Pokud se spotřebič zastaví z důvodu výpadku elektrické energie, pak po zapnutí napájení stiskněte tlačítko (1), kterým znovu spustíte chladničku s mrazničkou.

POZNÁMKA: Když stisknete toto tlačítko a mraznička se vypne, kompresor bude ještě 15 sekund fungovat. Teprve pak se zastaví. Pokud během této doby stisknete tlačítko znovu, spotřebič se nevypne, ale bude nadále zapnutý. Toto opatření chrání spotřebič před náhodným vypnutím, například při čištění.

Tato tlačítka používejte k nastavení teploty prostoru mrazničky.

Stiskněte tlačítko (2), pokud chcete teplotu snížit a tlačítko (3), pokud chcete teplotu zvýšit.

Tyto kontrolky ukazují, zda se teplota v prostoru mrazničky zvyšuje nebo snižuje.

Čím větší počet kontrolek se rozsvítí a čím je světlo jasnější, tím nižší je teplota.

Prostor mrazničky je vypnutý, pokud jsou zhasnuté všechny kontrolky. Každá kontrolka LED má dva režimy zobrazení. Tlumené světlo znamená, že je mraznička nastavená na střední teplotu, zatímco jasné světlo znamená, že mraznička je nastavená na chladnější teplotu.

(Obrázek 1)

2

-25

-22

-18

SUPER

ALARM

1

Červená kontrolka alarmu se rozsvítí, pokud je teplota prostoru mrazničky -7°C. Pokud teplota klesne pod -8°C, kontrolka automaticky zhasne.

POZNÁMKA: Pokud je spotřebič vypnutý po dlouhou dobu nebo pokud ho zapínáte poprvé, červená kontrolka bude svítit, dokud teplota mrazničky neklesne.

Oranžová kontrolka se rozsvítí, když je v provozu režim SUPER mražení. Pokud chcete zvolit tento režim, přidržte stisknuté tlačítko (2) tak, aby se rozsvítily všechny kontrolky LED jasným světlem. Pak tlačítko stiskněte znovu tak, aby se rozsvítila oranžová kontrolka.

Tento režim aktivuje kompresor prostoru mrazničky nepřetržitě po dobu maximálně 50 hodin pro rychlé zmražení. Stiskněte tlačítko (3), pokud chcete režim Super zastavit před uplynutím 50 hodin.

POZNÁMKA: Pokud není kompresor v provozu, když navolíte režim SUPER, systém počká, až kompresor začne fungovat. Teprve pak nastartuje režim SUPER.

ZMRAZOVÁNÍ V CHLADNIČCE SE DVĚMA KOMPRESORY

Pokud chcete výrazně zrychlit doby mražení, můžete také vyjmout přihrádku * * * *. Nastavte ovládací panel mrazničky na SUPER a oranžová kontrolka se rozsvítí (viz obr. 1). Po 24 hodinách vložte potraviny přímo na kovovou mřížku. Zmrazování trvá 24 hodin, pak můžete vložit přihrádku zpátky a potraviny urovnat do mrazničky. Po 50 hodinách elektronická paměťová karta automaticky vrátí teplotu na předchozí teplotní nastavení.

Maximální množství potravin, které můžete zmrazit, je vyznačeno na typovém štítku (viz obr. 2).

Pro standardní testy mražení a skladování vyjměte všechny přihrádky kromě spodní.

ZMRAZOVÁNÍ V CHLADNIČCE S JEDNÍM KOMPRESOREM

Vytvořte dostatek prostoru pro obsah, který budete zamražovat tak, abyste ho mohli na polici rovnoměrně rozložit. Po několika hodinách vložte do mrazáku potraviny ke zmrazení. Po 24 hodinách je proces zmrazení kompletní. Pokud se potřebujete vyhnout přílišnému chlazení potravin uvnitř prostoru chladničky během fáze zmrazování, lehce snižte nastavení termostatu v okamžiku, kdy vkládáte potraviny ke zmrazení. Jakmile je proces zmrazení ukončený, vraťte termostat zpět na obvyklou hodnotu.

Při zkoušení nastavení mrazení a uchování potravin vyjměte všechny zásuvky, na místě nechte jen spodní polici. Maximální objem potravin, které lze uložit ke zmražení, je uveden na identifikačním štítku (viz obr. 2).

OVLÁDACÍ PANEL PROSTORU MRAZNIČKY

Otočením voliče na ovládacím panelu nastavte a seřiďte teplotu chladničky a mrazničky.

Panel termostatu je umístěn uvnitř chladničky v pravém horním rohu.

Jestliže je volič termostatu nastaven na „0“, spotřebič je vypnutý.

Doporučujeme vám nastavit teplotu na 2 nebo 3.

UPOZORNĚNÍ: Pokud je spotřebič vybaven 2 kompresory, je možné mrazák vypnout přímo na ovládacím panelu prostoru mrazáku.

Prostor chladničky se automaticky odmrazí, pokud neběží kompresor.

Malé množství námrazy nebo kapky vody na zadní stěně prostoru chladničky je při provozu chladničky normální.

Zajistěte, aby výpust vody byla vždy čistá. Ujistěte se, že se potraviny nedotýkají zadní stěny nebo stran chladničky.

Doporučujeme, abyste odmrazovali prostor mrazničky, pokud je vrstva námrazy silnější než 3 mm.

Poznámka: Zde je umístěn typový štítek. Potřebujete-li, v případě závady se obraťte na autorizované servisní středisko a uveďte informace z tohoto štítku.

Pozn.: Pokud je okolní teplota příliš vysoká, může spotřebič fungovat nepřetržitě a na zadní stěně prostoru chladničky se začne vytvářet vrstva námrazy. V takovém případě nastavte ovladač na nižší polohu (1-2).

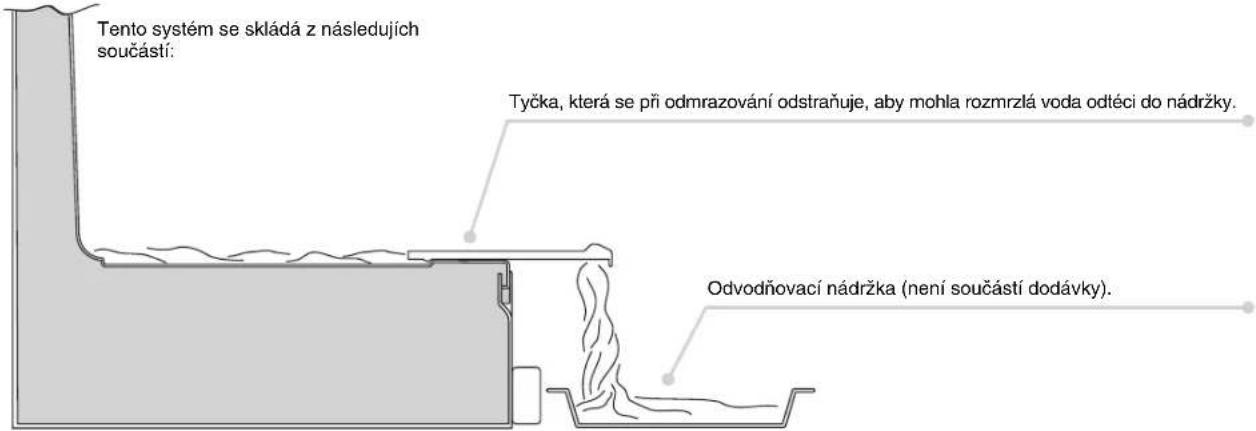

ODTOK VODY

Spotřebič je vybaven systémem pro odvod vody při odmrazování.

OBRÁCENÍ SMĚRU OTVÍRÁNÍ DVEŘÍ CHLADNIČKY S MRAZNIČKOU

Z horní lišty vyjměte čep a pouzdro.

Odstraňte horní dvířka.

Odmontujte prostřední závěs a podložky.

Odstraňte spodní dvířka.

Vyjměte čep ze spodní části pravého závěsu a namontujte ho na spodní levý závěs.

Otočte kryt držáku, který je pomocí západek namontovaný na držáku.

Upevněte závěs a dveře, postupujte směrem odshora dolů 1 → 2 → 3

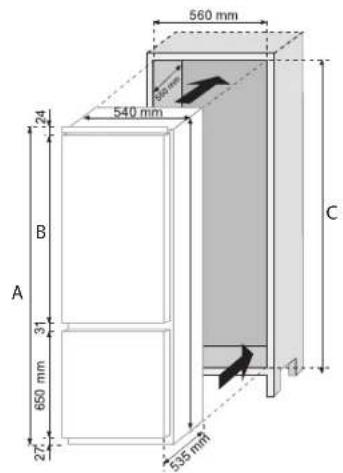

VELIKOST SPOTŘEBIČE A SKŘÍŇKY

A B C

	1040 mm17727781776 mm
	1120 mm18528521856 mm

INSTALACE SPOTŘEBIČE DO SKŘÍŇKY

Na opačnou stranu závěsů spotřebiče upevněte těsnění (je součástí dodávky).

1

Nainstalujte spotřebič do skříňky a vyrovnejte ho na opačné straně od závěsů.

2

Ujistěte se, že je horní držák spotřebiče opřený o skřínku.

3

Upevněte horní část spotřebiče ke skřínce pomocí šroubů z výbavy.

4

Upevněte spodní část spotřebiče pomocí šroubů z výbavy.

5

Namontujte ventilační mřížku. Uvolněte šrouby na pravém středním závěsu.

6

7

Destičku umístěte těsně ke sloupku.

8

Pomocí šroubů z výbavy namontujte držák na skřínku.

9

Utáhněte šrouby na pravém středním závěsu.

10

Stejné kroky opakujte i pro levý střední závěs.

11

VYROVNÁNÍ DVÍŘEK SKŘÍŇKY S DVÍŘKY CHLADNIČKY S MRAZNIČKOU

Spotřebič je dodávaný s montážní sadou (jezdec a držáky jezdců) sloužící k vyrovnání dvířek chladničky-mrazničky a dvířek kuchyňské skříňky.

Upevněte jezdce na vnitřní část dvířek kuchyňské skříňky v libovolné výšce. Ujistěte se, že je přibližně 20 mm od vnějšího okraje dvířek.

Otevřete dveře skříňky i chladničky. Umístěte držák jezdce na jezdec a připevněte ho ke dveřím spotřebiče.

Vyznačte si otvory pro šrouby a otvory vyvrtejte vrtákem o průměru 2,5 mm.

Namontujte dveře spotřebiče ke dveřím skříňky. Jako vodítko použijte zářezy na držáku jezdce.

Po nainstalování spotřebiče umístěte zadní stěnu skříňky ke stěně, aby nebyla jednotka kompresoru přístupná.

Pro zajištění správného chodu spotřebiče musí vzduch cirkulovat tak, aby ochlazoval kondenzátor umístěný na zadní stěně výrobku.

Skříňka musí být vybavena zadním horním otvorem pro odvětrání, který musí zůstat volný, a předním otvorem, který je zakrytý ventilační mřížkou.

Rozměry vnějších otvorů skříňky.

Mezi skříňkou a stropem musí být ponechán uvedený volný prostor.
