ENTMH 192A1 FW - Refrigerador HOTPOINT - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO ENTMH 192A1 FW HOTPOINT

COMBINADO FRIGORÍFICO/CONGELADOR

Sumario Manual de instrucciones, 2 Asistencia, 4 Descripción del aparato, 8 Reversibilidad de la apertura de las puertas, 11 Instalación, 29 Puesta en funcionamiento y uso, 30 Mantenimiento y cuidados, 31 Precauciones y consejos, 31 Anomalías y soluciones, 32 Portuges Portuges Portuges Portuges Portuges Instruções para a utilização

COMBINADO FRIGORÍFICO/CONGELADOR

• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).

• Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al Centro de Asistencia Técnico más cercano. Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda. No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor. Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539

y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133

y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

Beschrijving van het apparaat Algemeen aanzicht Deze gebruiksaanwijzingen gelden voor verscheidene modellen enhet is daarom mogelijk dat de figuur andere details afbeeldt dan hetdoor u aangeschafte apparaat. De beschrijving van de meestcomplexe elementen vind u terug in de volgende pagina’s.1 Verstelbare POOTJES.2 GROENTE- en FRUITLADE *3 WINE RACK *4 DRAAGPLATEAU *5 Knop WERKING KOELKAST6 Food Care Zone 0°C*7 INVRIES- en BEWAARGEDEELTE8 FAST FREEZER9 ICE DEVICE10 Knop WERKING DIEPVRIESKAST11 Uitneembaar vak voor VARIA *12 Vak voor FLESSEN

• Deze kunnen variëren voor wat betreft aantal of positie, alleen op enkele modellen aanwezig. Descripción del aparato Vista en conjunto Las instrucciones sobre el uso son válidas para distintos modelos ypor lo tanto es posible que la figura presente detalles diferentes a losdel aparato que Ud. ha adquirido. La descripción de las piezas máscomplejas se encuentra en las páginas sucesivas.1 PATAS de regulación 2 Recipiente FRUTA y VERDURA * 3 WINE RACK *.4 BANDEJAS *.5 Mando de FUNCIONAMIENTO DEL FRIGORÍFICO6 Food Care Zone 0°C* 7 Compartimiento CONGELAMIENTO y CONSERVACIÓN 8 FAST FREEZER9 ICE DEVICE10 Mando de FUNCIONAMIENTO DEL CONGELADOR11 Balconcito extraíble PORTAOBJETOS *12 Balconcito BOTELLAS
• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos

• Se encuentra solo en algunos modelos. Reversibilidade da abertura das portas

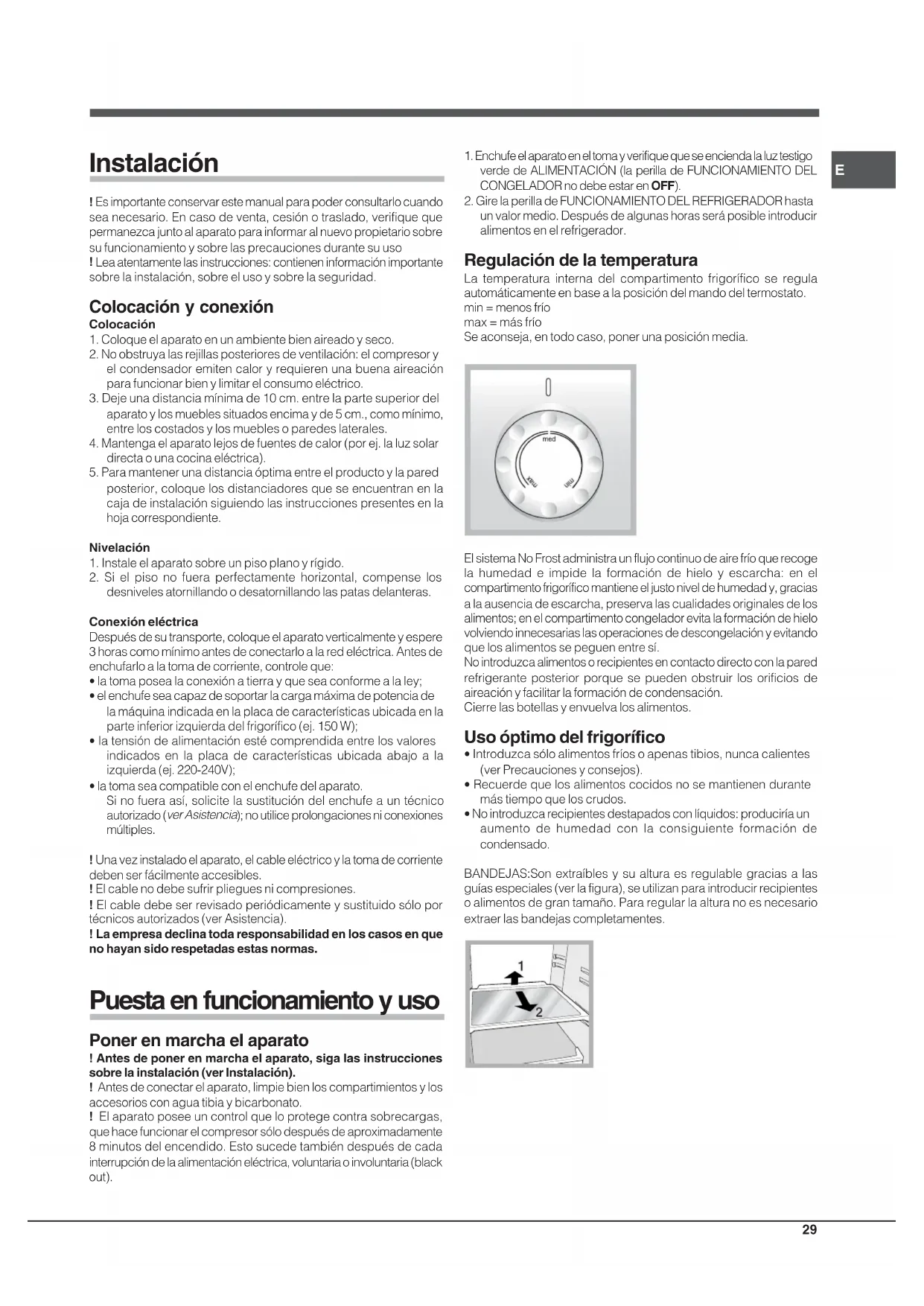

Instalación ! Es importante conservar este manual para poder consultarlo cuandosea necesario. En caso de venta, cesión o traslado, verifique quepermanezca junto al aparato para informar al nuevo propietario sobresu funcionamiento y sobre las precauciones durante su uso

Lea atentamente las instrucciones: contienen información importantesobre la instalación, sobre el uso y sobre la seguridad. Colocación y conexión Colocación1. Coloque el aparato en un ambiente bien aireado y seco.2. No obstruya las rejillas posteriores de ventilación: el compresor yel condensador emiten calor y requieren una buena aireaciónpara funcionar bien y limitar el consumo eléctrico.3. Deje una distancia mínima de 10 cm. entre la parte superior delaparato y los muebles situados encima y de 5 cm., como mínimo,entre los costados y los muebles o paredes laterales.4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solardirecta o una cocina eléctrica).5. Para mantener una distancia óptima entre el producto y la paredposterior, coloque los distanciadores que se encuentran en lacaja de instalación siguiendo las instrucciones presentes en lahoja correspondiente.Nivelación1. Instale el aparato sobre un piso plano y rígido.2. Si el piso no fuera perfectamente horizontal, compense losdesniveles atornillando o desatornillando las patas delanteras.Conexión eléctricaDespués de su transporte, coloque el aparato verticalmente y espere3 horas como mínimo antes de conectarlo a la red eléctrica. Antes deenchufarlo a la toma de corriente, controle que:• la toma posea la conexión a tierra y que sea conforme a la ley;• el enchufe sea capaz de soportar la carga máxima de potencia dela máquina indicada en la placa de características ubicada en laparte inferior izquierda del frigorífico (ej. 150 W);• la tensión de alimentación esté comprendida entre los valoresindicados en la placa de características ubicada abajo a laizquierda (ej. 220-240V);• la toma sea compatible con el enchufe del aparato.Si no fuera así, solicite la sustitución del enchufe a un técnicoautorizado ( ver Asistencia ); no utilice prolongaciones ni conexionesmúltiples.! Una vez instalado el aparato, el cable eléctrico y la toma de corrientedeben ser fácilmente accesibles.! El cable no debe sufrir pliegues ni compresiones.! El cable debe ser revisado periódicamente y sustituido sólo portécnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidad en los casos en queno hayan sido respetadas estas normas. Puesta en funcionamiento y uso Poner en marcha el aparato ! Antes de poner en marcha el aparato, siga las instruccionessobre la instalación (ver Instalación).! Antes de conectar el aparato, limpie bien los compartimientos y losaccesorios con agua tibia y bicarbonato.! El aparato posee un control que lo protege contra sobrecargas,que hace funcionar el compresor sólo después de aproximadamente8 minutos del encendido. Esto sucede también después de cadainterrupción de la alimentación eléctrica, voluntaria o involuntaria (blackout).1. Enchufe el aparato en el toma y verifique que se encienda la luz testigoverde de ALIMENTACIÓN (la perilla de FUNCIONAMIENTO DELCONGELADOR no debe estar en OFF).2. Gire la perilla de FUNCIONAMIENTO DEL REFRIGERADOR hastaun valor medio. Después de algunas horas será posible introduciralimentos en el refrigerador. Regulación de la temperatura La temperatura interna del compartimento frigorífico se regulaautomáticamente en base a la posición del mando del termostato.min = menos fríomax = más fríoSe aconseja, en todo caso, poner una posición media.El sistema No Frost administra un flujo continuo de aire frío que recogela humedad e impide la formación de hielo y escarcha: en elcompartimento frigorífico mantiene el justo nivel de humedad y, graciasa la ausencia de escarcha, preserva las cualidades originales de losalimentos; en el compartimento congelador evita la formación de hielovolviendo innecesarias las operaciones de descongelación y evitandoque los alimentos se peguen entre sí.No introduzca alimentos o recipientes en contacto directo con la paredrefrigerante posterior porque se pueden obstruir los orificios deaireación y facilitar la formación de condensación.Cierre las botellas y envuelva los alimentos. Uso óptimo del frigorífico

• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes(ver Precauciones y consejos).• Recuerde que los alimentos cocidos no se mantienen durantemás tiempo que los crudos.• No introduzca recipientes destapados con líquidos: produciría unaumento de humedad con la consiguiente formación decondensado.BANDEJAS:Son extraíbles y su altura es regulable gracias a lasguías especiales (ver la figura), se utilizan para introducir recipienteso alimentos de gran tamaño. Para regular la altura no es necesarioextraer las bandejas completamentes.30

Indicador de TEMPERATURA*: para individualizar la zona más fría del frigorífico.1. Controle que en el indicador se destaque en forma evidente OK(ver la figura).2. Si no aparece el mensaje OK significa que la temperatura esdemasiado elevada: regule el mando de FUNCIONAMIENTO DELFRIGORÍFICO hasta una posición más alta (más frío) y espereaproximadamente 10 h hasta que la temperatura se hayaestabilizado.3. Controle nuevamente el indicador: si es necesario, realice unanueva regulación. Si se han introducido grandes cantidades dealimentos o si se ha abierto frecuentemente la puerta del frigorífico,es normal que el indicador no marque OK. Espere 10 h comomínimo antes de llevar el mando de FUNCIONAMIENTO DELFRIGORÍFICO hasta una posición más alta.Recipiente FRUTA y VERDURA Los cajones de fruta y verdura con los que está dotado el refrigerador,fueron proyectados especialmente para mantener frescas yperfumadas las frutas y verduras. Abrir el regulador de humedad(posición B) si se desea conservar ciertos alimentos (por ejemplo,verduras) en un ambiente menos húmedo; o cerrarlo (posición A) sise desea mantener un ambiente más húmedo (por ejemplo, para lafruta).

ICEDEVICELleven y rellenen pequenos vasos de hielos con agua y ponganlesen la zona de icedevice. Despues de 2 horas los hielos seran listospara su uso. Para llevar los hielos es suficiente girar los dos botoneshacia derecha. Los hielos van a caer en los recipientes puestos abajo(ver la figura)

Zona de cuidado de los alimentos 0°C*: Compartimiento diseñadopara mantener la frescura de la carne y del pescado. Gracias a labaja temperatura del compartimiento (-2/+3) y a la puerta transparente,que asegura protección contra la oxidación y el oscurecimiento, losalimentos se pueden conservar hasta una semana. También esposible utilizarlo para comidas frías. No adecuado para fruta, verduray ensaladas. Utilizar el congelador en forma óptima Para regular la temperatura utilice la perilla de FUNCIONAMIENTODEL CONGELADOR.1 menos frío.MAX más frío.Se aconseja, en todo caso, poner una posición media.es la temperatura óptima con bajo consumo.OFF apaga el aparato, incluido el frigorífico.• No vuelva a congelar alimentos que están por descongelar odescongelados; dichos alimentos deben ser previamentecocinados para ser consumidos (dentro de las 24 horas).• Los alimentos frescos por congelar no se deben colocar en contactocon los ya congelados.• No coloque en el congelador botellas de vidrio que contenganlíquidos, tapadas o cerradas herméticamente porque podríanromperse.• La cantidad máxima diaria de alimentos a congelar está indicadaen la placa de características ubicada en el compartimento frigoríficoabajo a la izquierda (por ejemplo: 4 Kg/24h).! Evite abrir la puerta durante la congelación.! Cuando se produzca una interrupción de corriente o una avería, noabra la puerta del congelador: de este modo, los alimentos congeladosse conservarán sin alteración durante aproximadamente 9-14 horas.! Advertencia: para evitar obstaculizar la circulación de aire en elinterior del congelador, se recomienda no obstruir los orificios deaireación con alimentos o recipientes. Mantenimiento y cuidados Cortar la corriente eléctrica Durante los trabajos de limpieza y mantenimiento, es necesario aislarel aparato de la red de alimentación eléctrica:1. coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR enOFF;2. desenchufe el aparato. Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma sepueden limpiar con una esponja empapada en agua tibia ybicarbonato sódico o jabón neutro. No utilice disolventes, productosabrasivos, lejía o amoníaco.• Los accesorios extraíbles se pueden colocar en remojo en aguacaliente y jabón o detergente para platos. Enjuáguelos y séqueloscon cuidado.• La parte posterior del aparato tiende a cubrirse de polvo que sepuede eliminar, después de haber apagado y desenchufado elaparato, utilizando con delicadeza la boca de la aspiradora ytrabajando con una potencia media.
• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.E

Evitar la formación de moho y malos olores

• El aparato está fabricado con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas. Sustituir la bombilla * Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación. Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección. Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Este equipamiento es conforme con las siguientes Directivas Comunitarias: - 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones; -89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones; - 2002/96/CE. Seguridad general

• El aparato ha sido pensado para un uso de tipo no profesional en el interior de una vivienda.

• El aparato debe ser utilizado para conservar y congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

• El aparato no se debe instalar al aire libre ni siquiera si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

• No toque el aparato estando descalzo o con las manos o pies mojados o húmedos.

• No toque las piezas refrigerantes internas: podría quemarse o herirse.

• No desenchufe el aparato tirando del cable sino sujetando el enchufe.

• Es necesario desenchufar el aparato antes de realizar operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición OFF (aparato apagado) para eliminar todo contacto eléctrico.

• En caso de avería, nunca acceda a los mecanismos internos para intentar una reparación.

• En el interior de los compartimientos donde se conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

• No introduzca en su boca cubitos apenas extraídos del congelador.

• Este aparato no puede ser utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia, salvo que estén supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deberían ser controlados para garantizar que no jueguen con el aparato.

• Los embalajes no son juguetes para los niños. Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

• Para introducir o extraer los alimentos, abra las puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

• No llene con demasiados alimentos el aparato: para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

• No introduzca alimentos calientes: elevarían la temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía. Anomalías y soluciones Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista. La lámpara de iluminación interna no se enciende.

• El enchufe no está introducido en el tomacorriente o no lo está suficientemente como para hacer contacto o bien en la casa no hay corriente.

• El mando de FUNCIONAMIENTO DEL CONGELADOR está en la posición OFF. El refrigerador y el congelador enfrían poco.

• Las puertas no cierran bien o las juntas están dañadas.

• Las puertas se abren demasiado frecuentemente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• El frigorífico o el congelador se han llenado excesivamente. En el frigorífico los alimentos se congelan.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta. El motor funciona continuamente.

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta.

• La cantidad y/o su ubicación pueden variar, se encuentra solo en algunos modelos.32

El aparato hace mucho ruido.

• El aparato no fue instalado en un lugar bien plano (ver Instalación).

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal. La temperatura de algunas partes externas del frigorífico es elevada.

• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto.P
