BEDIENUNGSANLEITUNG ENTMH 192A1 FW HOTPOINT

Deutsch Deutsch Deutsch Deutsch Deutsch Gebrauchsanleitungen

Inhaltsverzeichnis Gebrauchsanleitungen, 1 Kundendienst, 4 Beschreibung Ihres Gerätes, 7 Wechsel des Türanschlags, 11 Installation, 21 Inbetriebsetzung und Gebrauch, 22 Wartung und Pflege, 23 Vorsichtsmaßregeln und Hinweise, 23 Störungen und Abhilfe, 24 English English English English English Operating Instructions

Kundendienst Bevor Sie sich an den Kundendienst wenden:

• Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).

• Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit: Geben Sie bitte Folgendes an:

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links). Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen. Service Voordat u de Servicedienst belt:

• Leur nombre et/ou leur emplacement peut varier, n’existe que sur certains modèles. Beschreibung Ihres Gerätes Geräteansicht Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite. 1 STELLFÜSSE 2 Schale für OBST und GEMÜSE

3 WINE RACK* 4 ABLAGE * 5 Schalter KÜHLZONE 6 Food Care Zone 0°C* 7 Fach zum GEFRIEREN und LAGERN 8 FAST FREEZER 9 ICE DEVICE 10 Schalter GEFRIERZONE 11 Abnehmbare Ablage für TUBEN UND DOSEN * 12 Ablage für FLASCHEN

• Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.

• Nicht bei allen Modellen. Draairichting deuren verwisselbaar

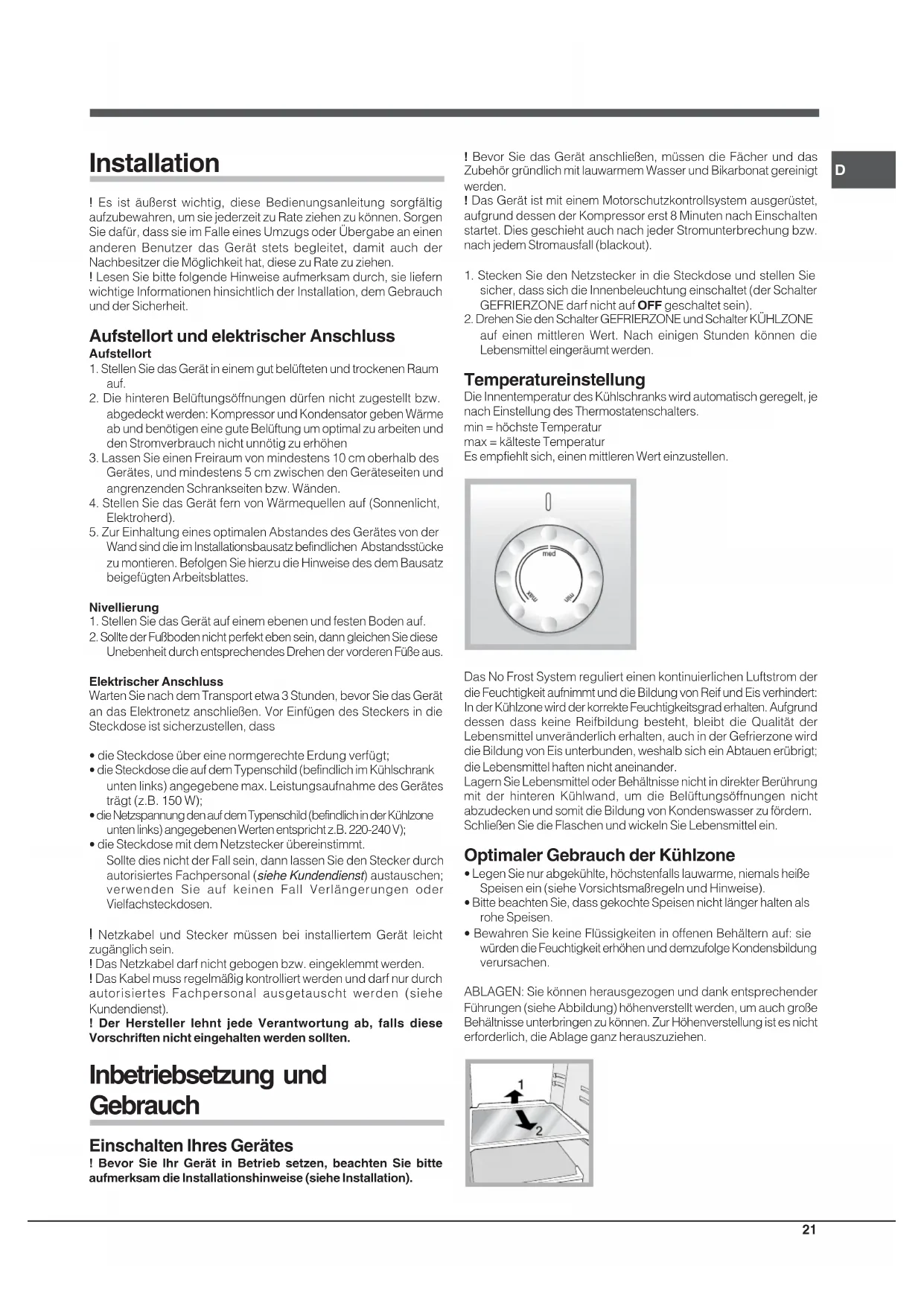

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit. Aufstellort und elektrischer Anschluss Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum

2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw.

abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen

3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des

Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.

4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht,

5. Zur Einhaltung eines optimalen Abstandes des Gerätes von der

Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigefügten Arbeitsblattes. Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.

2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie diese

Unebenheit durch entsprechendes Drehen der vorderen Füße aus. Elektrischer Anschluss Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die auf dem Typenschild (befindlich im Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);

• die Netzspannung den auf dem Typenschild (befindlich in der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);

• die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, dann lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst). ! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten. Inbetriebsetzung und Gebrauch Einschalten Ihres Gerätes ! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitte aufmerksam die Installationshinweise (siehe Installation). ! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden. ! Das Gerät ist mit einem Motorschutzkontrollsystem ausgerüstet, aufgrund dessen der Kompressor erst 8 Minuten nach Einschalten startet. Dies geschieht auch nach jeder Stromunterbrechung bzw. nach jedem Stromausfall (blackout).

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie

sicher, dass sich die Innenbeleuchtung einschaltet (der Schalter GEFRIERZONE darf nicht auf OFF geschaltet sein).

2. Drehen Sie den Schalter GEFRIERZONE und Schalter KÜHLZONE

auf einen mittleren Wert. Nach einigen Stunden können die Lebensmittel eingeräumt werden. Temperatureinstellung Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters. min = höchste Temperatur max = kälteste Temperatur Es empfiehlt sich, einen mittleren Wert einzustellen. Das No Frost System reguliert einen kontinuierlichen Luftstrom der die Feuchtigkeit aufnimmt und die Bildung von Reif und Eis verhindert: In der Kühlzone wird der korrekte Feuchtigkeitsgrad erhalten. Aufgrund dessen dass keine Reifbildung besteht, bleibt die Qualität der Lebensmittel unveränderlich erhalten, auch in der Gefrierzone wird die Bildung von Eis unterbunden, weshalb sich ein Abtauen erübrigt; die Lebensmittel haften nicht aneinander. Lagern Sie Lebensmittel oder Behältnisse nicht in direkter Berührung mit der hinteren Kühlwand, um die Belüftungsöffnungen nicht abzudecken und somit die Bildung von Kondenswasser zu fördern. Schließen Sie die Flaschen und wickeln Sie Lebensmittel ein. Optimaler Gebrauch der Kühlzone

• Legen Sie nur abgekühlte, höchstenfalls lauwarme, niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).

• Bitte beachten Sie, dass gekochte Speisen nicht länger halten als rohe Speisen.

• Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen. ABLAGEN: Sie können herausgezogen und dank entsprechender Führungen (siehe Abbildung) höhenverstellt werden, um auch große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.22

Käsethermometer*: zur Ermittlung des kältesten Bereichs des Kühlschrankes speziell für Weichkäse (Symbol OK bei ca. +5 °Cersichtlich).1. Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OKklar und deutlich zu sehen ist (siehe Abbildung).2. Ist die Anzeige komplett schwarz, ist die Temperatur zu hoch.Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhereStufe (kälter) ein und warten sie ca. 10 Std. bis die Temperaturkonstant bleibt.3. Kontrollieren Sie den Käsethermometer erneut, und regulieren Sieggf. die Temperatur noch einmal nach. Wurden zu großeLebensmittelmengen gelagert, oder die Gerätetür zu oft geöffnet,dann ist es ganz normal, dass das Käsethermometer kein OKanzeigt. Warten Sie mindestens 10 Std., bevor die den SchalterKÜHLSCHRANK auf eine höhere Stufe drehen.Gemüseschalen Die Obst- und Gemüseschalen, mit denen Ihr Kühlschrankausgestattet ist, wurden eigens dazu geschaffen, das gelagerte Obstund Gemüse frisch und ansehnlich zu erhalten. DenFeuchtigkeitsregler öffnen (Position B), wenn Lebensmittel wieGemüse in einer weniger feuchten Umgebung gelagert werdensollen. Den Feuchtigkeitsregler schließen (Position A) wennLebensmittel wie Obst in einer feuchteren Umgebung gelagertwerden sollen.

ICEDEVICE*Nehmen Sie die zur Eisbereitung bestimmten Schalen heraus, füllenSie diese mit Wasser und stellen Sie sie in das Fach "Icedevice" (Abb.7). Nach ca. 2 Stunden stehen Ihnen die fertigen Eiswürfel bereits zurVerfügung. Um das Eis herauszunehmen drehen Sie ganz einfachdie beiden Knöpfe im Uhrzeigersinn, also nach rechts, und die Eiswürfelfallen in den untenstehenden Behälter (Abb. 8). Food Care Zone 0°C*: Dieses Fach ist speziell für die Frischhaltungvon Fleisch und Fisch konzipiert. Dank der niedrigen Temperatur (-2/+3) dieses Fachs und der durchsichtigen Tür, die vor Oxydieren undSchwarzwerden schützen, können die Lebensmittel sogar bis zueiner Woche gelagert werden. Das Fach kann auch für „kalteMahlzeiten” verwendet werden. Es ist nicht für Obst, Gemüse undSalat geeignet. Optimaler Gebrauch des Gefrierfachs Stellen Sie über den Schalter GEFRIERZONE die Temperatur ein.1 höchste TemperaturMAX kälteste TemperaturEs empfiehlt sich, einen mittleren Wert einzustellen.optimale Temperatur mit niedrigem EnergieverbrauchOFF zum Ausschalten des Gerätes, einschl. Kühlzone.• An- oder aufgetautes Gefriergut darf nicht wieder eingefrorenwerden. Solche Lebensmittel müssen zu einem Fertiggerichtverarbeitet werden (innerhalb 24 Std.)• Bereits gefrorene Lebensmittel dürfen nicht mit den frischeinzufrierenden Lebensmitteln in Berührung kommen.• Lagern Sie in der Gefrierzone bitte keine hermetischverschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrierenkönnten sie platzen.• Die Höchstmenge an Lebensmitteln, die täglich eingefroren werdenkann, ist auf dem Typenschild (befindlich in der Kühlzone untenlinks) ersichtlich (Beispiel: Kg/24h 4).! Während des Schnellgefrierens sollte das Öffnen der Tür vermiedenwerden.! Auch während eines Stromausfalls oder einer Störung sollte dieGefrierzonentür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlguthält sich so unverändert für ungefähr 9-14 Stunden.! Gefrierschrankes nicht zu behindern, sollten die Belüftungsöffnungennicht durch Lebensmittel oder Behältnisse zugestellt werden. Wartung und Pflege Abschalten Ihres Gerätes vom Stromnetz Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vomStromnetz getrennt werden:1. Drehen Sie den Schalter GEFRIERZONE auf OFF;2. und ziehen Sie den Netzstecker aus der Steckdose. Reinigung Ihres Gerätes

• Das Gehäuse des Gerätes, außen und innen, sowie dieTürdichtungen können mit einem mit Wasser und Bikarbonat odereiner milden Spüllauge getränkten Schwamm gereinigt werden.Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.• Das Zubehör kann herausgenommen und in einer warmenSpüllauge gereinigt werden. Anschließend sorgfältig klarspülenund trockenreiben.• Auf der Geräterückseite könnte sich Staub ablagern. Dieser kannvorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistungeingestellten Staubsaugers entfernt werden, jedoch nicht ohnedas Kühlgerät vom Stromnetz getrennt zu haben.
• Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.D

Vermeidung von Schimmelpilz- und Geruchsbildung

• Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.

• Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen. Lampenaustausch * Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben. Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben). Vorsichtsmaßregeln und Hinweise ! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Dieses Gerät entspricht den folgenden EG-Richtlinien: -73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen. - 2002/96/CE. Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.

• Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitungen zu benutzen.

• Der Kühl-/ und Gefrierkombi darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.

• Berühren Sie nicht den Rückwandverdampfer: es besteht Verletzungsgefahr.

• Ziehen Sie den Gerätestecker nicht am Netzkabel aus der Steckdose, sondern nur am Stecker selbst.

• Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es genügt nicht, den TEMPERATURSCHALTER auf Position OFF (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

• Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren.

• Verwenden Sie im Innern der Gefriergutlagerfächer bitte keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.

• Eiswürfel nicht sofort in den Mund nehmen.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.”

• Verpackungsmaterial ist kein Spielzeug für Kinder. Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne” auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Energie sparen und Umwelt schonen

• Stellen Sie das Gerät in einem trockenen, gut belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.

• Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.

• Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.

• Stellen Sie keine warmen Speisen in das Gerät: sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.

• Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung), eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch. Störungen und Abhilfe Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Die Innenbeleuchtung schaltet nicht ein.

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

• der Schalter GEFRIERZONEdarf auf geschaltet sein OFF. Die Kühlleistung des Kühlschranks und des Gefrierfachs ist zu gering.

• Die Türen schließen nicht gut bzw. die Dichtungen sind verschlissen.

• Die Türen werden zu oft geöffnet.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt.

• Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.

• Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.24

Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.

• Der TEMPERATURSCHALTER ist nicht richtig eingestellt. Der Motor läuft ununterbrochen.

• Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.

• Die Umgebungstemperatur ist sehr hoch. Das Betriebsgeräusch ist zu stark.

• Das Gerät wurde nicht eben aufgestellt (siehe Installation).

• Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.

• Das Kühlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal. Die Temperatur einiger Kühlschrank-Außenteile ist sehr hoch

• Die hohen Temperaturen sind erforderlich, um eine Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.NL
