Lumix HES200E - Lente fotográfica PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Objetivo intercambiable para cámara digital
Montura	Micro Cuatro Tercios
Distancia focal	200 mm (equivalente a 35 mm: 400 mm)
Apertura máxima	F2.8 (con teleconvertidor 1.4×: F4.0)
Apertura mínima	F22
Composición óptica	15 elementos en 13 grupos (2 lentes ED)
Nanorrevestimiento	Sí
Distancia mínima de enfoque	1.15 m (FULL) / 3.0 m (3 m-∞)
Ampliación máxima	0.2× (equivalente a 35 mm: 0.4×)
Estabilizador óptico de imagen	Sí, interruptor O.I.S. ON/OFF
Interruptor AF/MF	Sí
Diámetro de filtro	77 mm
Diámetro máximo	87.5 mm
Longitud total	Aproximadamente 174 mm (sin teleconvertidor)
Peso (sin montura para trípode)	Aproximadamente 1245 g
Temperatura de funcionamiento	-10 °C a 40 °C
Dispositivo antipolvo y ant salpicaduras	Sí
Accesorios incluidos	Estuche para objetivo, parasol, tapa de objetivo, tapa trasera, montura externa para trípode
Mantenimiento y limpieza	Paño suave y seco; no usar disolventes; no tocar los contactos
Seguridad	No apuntar hacia el sol; evitar campos magnéticos; no usar bajo el agua

Preguntas frecuentes - Lumix HES200E PANASONIC

¿Cómo instalar el teleconvertidor 1.4×?

Alinee la marca de inserción del teleconvertidor con la marca del objetivo, luego gire hasta que haga clic. Luego, fije el conjunto en la cámara alineando las marcas.

¿Puedo usar este objetivo en una cámara con montura Four Thirds?

No, este objetivo está diseñado para la montura Micro Cuatro Tercios. No puede montarse en cámaras con montura Four Thirds.

¿Qué hacer en caso de condensación en el objetivo?

Apague la cámara y déjela reposar aproximadamente 2 horas a temperatura ambiente. La niebla desaparecerá naturalmente.

¿Cómo usar la función de preselección de enfoque?

Ajuste el selector a [MEMORY], enfoque y luego presione el botón de enfoque para memorizar. Para recuperar, coloque el selector en [CALL] y presione el botón.

¿Cómo fijar el parasol?

Afloje el tornillo del parasol, insértelo hasta el tope, luego apriete el tornillo para fijarlo firmemente.

¿Para qué sirve el interruptor O.I.S.?

El interruptor O.I.S. activa o desactiva la estabilización óptica de imagen. Se recomienda ponerlo en [OFF] al usar un trípode.

¿Cómo limpiar el objetivo?

Use un paño suave y seco para limpiar suavemente la superficie. Nunca use benceno, alcohol u otros disolventes.

¿Puedo usar varios filtros al mismo tiempo?

Es posible superponer filtros, pero esto puede oscurecer los bordes de la imagen. Evite usar lentes de conversión o adaptadores no previstos.

¿Cómo usar la montura para trípode?

Fije la montura externa incluida en el objetivo, luego atorníllela al trípode. Use el botón de bloqueo de orientación para cambiar entre modo paisaje y retrato.

¿Qué hacer si oigo un ruido de clic al agitar el objetivo?

Este ruido es normal: proviene del movimiento del diafragma o la apertura. No es una señal de mal funcionamiento.

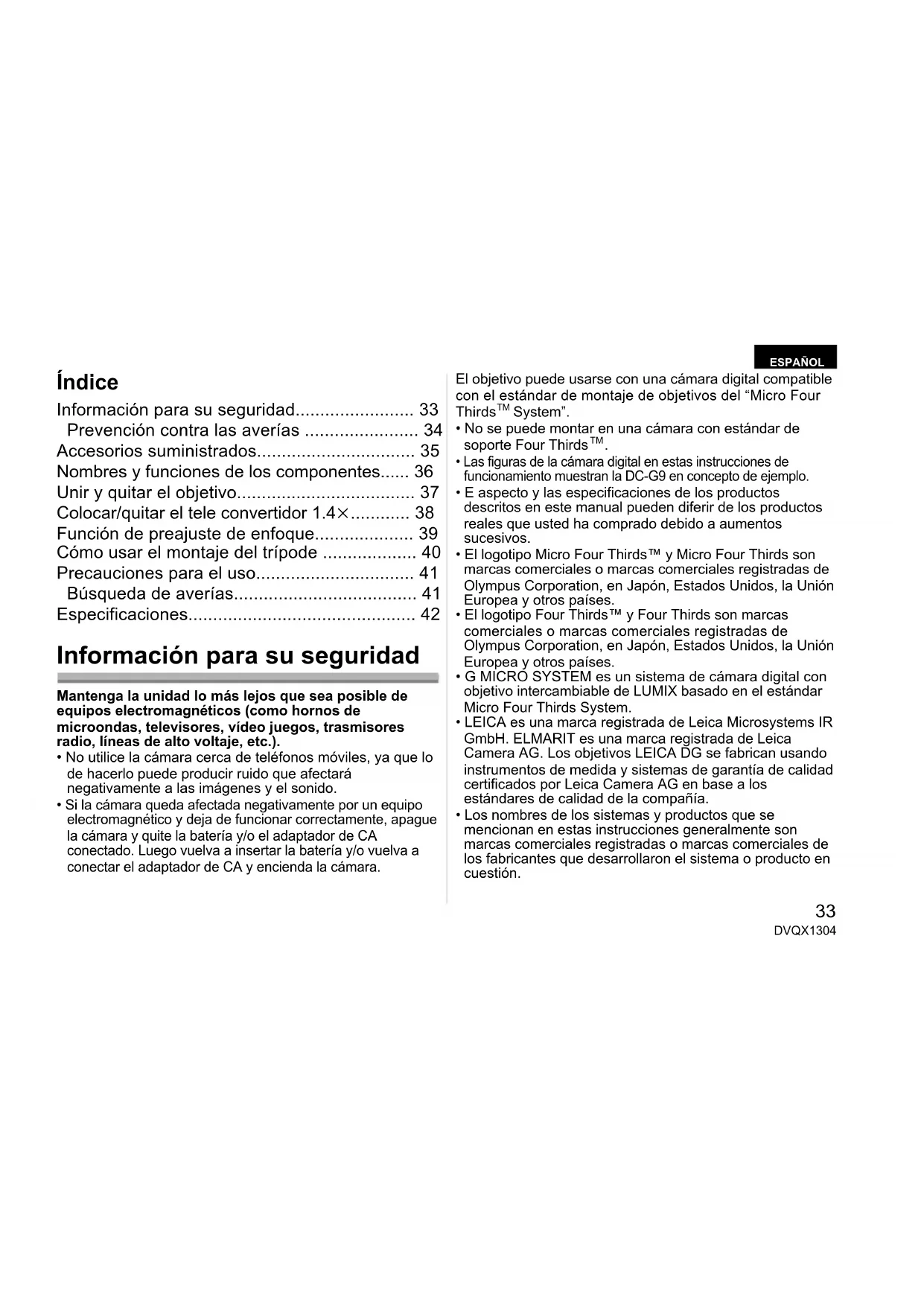

MANUAL DE USUARIO Lumix HES200E PANASONIC

Información para su seguridad 33

Prevención contra las averías 34

Accesorios suministrados 35

Nombres y funciones de los componentes 36

Unir y quitar el objetivo 37

Colocar/quitar el teleconvertidor 1.4× 38

Función de preajuste de enfoque 39

Cómo usar el montaje del trípode 40

Precauciones para el uso 41

Búsqueda de averías 41

Especificaciones 42

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, videojuegos, transmisores de radio, líneas de alto voltaje, etc.).

• No utilice la cámara cerca de teléfonos móviles, ya que hacerlo puede producir ruido que afectará negativamente a las imágenes y al sonido.
• Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

ESPAÑOL

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del "Micro Four Thirds™ System".

• No puede montarse en una cámara con estándar de soporte Four Thirds™.
• Las figuras de la cámara digital en estas instrucciones de funcionamiento son solo ilustrativas y su concepto.
• El aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a mejoras sucesivas.
• El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• El logotipo Four Thirds™ y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.
• G MICRO SYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System.
• LEICA es una marca registrada de Leica Microsystems IR GmbH. ELMARIT es una marca registrada de Leica Camera AG. Los objetivos LEICA DG se fabrican utilizando instrumentos de medida y sistemas de garantía de calidad certificados por Leica Camera AG en base a los estándares de calidad de la familia.
• Los nombres de los sistemas y productos que se mencionan en estas instrucciones generalmente son marcas comerciales registradas o marcas comerciales de los fabricantes que desarrollaron el sistema o producto en cuestión.

Eliminación de Aparatos Viejos Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente ayudará a preservar valiosos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida y reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Prevención contra las averías

Atención del objetivo

Esta lente tiene una construcción con resistencia al polvo y las salpicaduras. Al usarla, tenga cuidado con lo siguiente. Si la lente no funciona correctamente, consulte a su distribuidor o a su centro de servicio más cercano.

• Coloque la lente en una cámara digital con resistencia al polvo y las salpicaduras. La lente no está diseñada para ser resistente al polvo ni a las salpicaduras cuando se coloca en una cámara digital no resistente al polvo ni a las salpicaduras.
• Al colocar o quitar la lente, tenga cuidado de que materiales extraños como arena, polvo o gotas de agua no se adhieran a la lente o entren en la goma de montaje, los puntos de contacto, la cámara digital y la lente. Esta lente no es impermeable y no se puede usar para grabar bajo el agua. Para la resistencia a salpicaduras, la lente está construida para resistir la entrada de agua. Si las salpicaduras de agua, etc. se adhieren a la lente, límpiela y póngala a secar con un paño suave y seco.
• Para mejorar la función de resistencia al polvo y a las salpicaduras de esta lente, se usa una goma de montaje de la lente en la parte de montaje. Luego de acoplar la lente varias veces, puede ocurrir que la goma de montaje de la lente haya marcado la parte de montaje del cuerpo de la cámara digital, lo que no afecta su rendimiento. Para obtener información sobre cómo cambiar la goma de montaje de la lente, comuníquese con el centro de servicio más cercano.
• No ejerza demasiada presión en el objetivo.
• Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blando y seco antes y después de tomar las imágenes.
• Para evitar que se introduzcan o acumulen polvo y otras partículas en la lente, instale la tapa trasera de esta cuando no la utilice.

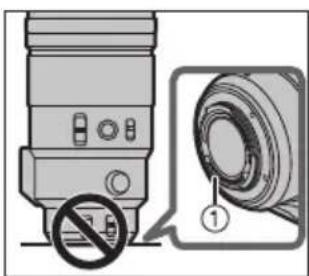

• Para proteger los puntos de contacto de la lente, no la coloque con la superficie de montaje orientada hacia abajo. Evite además que los puntos de contacto de la lente se ensucien.

Acerca de la condensación (empañamiento del objetivo)

• La condensación ocurre cuando la temperatura ambiente o la humedad cambia. Tenga cuidado con la condensación, ya que puede hacer que la lente se ensucie, aparezcan hongos y se produzca un mal funcionamiento.
• Si se produce condensación, apague la alimentación y déjela durante dos horas. Una vez que la cámara se haya aclimatado a la temperatura ambiente, la condensación desaparece naturalmente.

Accesorios suministrados

Números de productos correctos a partir de noviembre de 2017. Pueden estar sujetos a cambios.

SFC0360

DVZE1018Z

1GE1Z253Z VFC4605

SYQ0680

DMW-TC14*1

DVXE1027Z*2VFC4460

VFC4460

DVGX1115Z VFC4605

1 Estuche de la lente 2 Visera del objetivo 3 Tapa del objetivo 4 Tapa trasera del objetivo 5 Montaje del trípode externo

6 Teleconvertidor 1.4× 7 Estuche de la lente 8 Tapa del objetivo 9 Tapa trasera del objetivo

1 El teleconvertidor 1.4 × (DMW-TC14) está previsto que se venda como accesorio opcional. 2Está disponible para su compra como un paquete que incluye una tapa de la lente y una tapa trasera de la lente. - La tapa trasera de la lente y la tapa de la lente están colocadas en la lente intercambiable y el teleconvertidor 1.4 × en el momento de la compra.

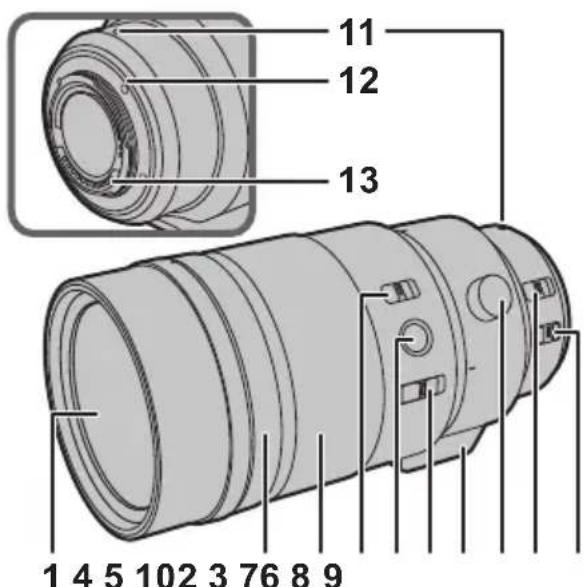

Nombres y unidades de los componentes

Gire el anillo para ajustar el valor de apertura. - Si ajusta la cámara al modo AE con prioridad a la abertura o al modo de exposición manual, se habilitará el valor de apertura del anillo.

• Si ajusta la posición del anillo de apertura a [A], se habilitará el valor de apertura de la cámara.

3 Anillo del enfoque

Gire para enfocar cuando tome fotografías con el enfoque manual (MF).

4 Interruptor selector del rango de distancia de enfoque [FULL]: Puede enfocar entre los rangos de 1,15 m (3,8 pies) a ∞ . [3m-∞]: Puede enfocar entre los rangos de 3,0 m (9,8 pies) a ∞ . Con el enfoque automático, la velocidad de enfoque aumenta.

5 Botón de enfoque (P39)

6 Selector de enfoque (P39) 7 Montaje del trípode (P40) 8 Perilla de bloqueo de la orientación (P40)

9 Interruptor [AF/MF]

Esto le permite cambiar entre el enfoque automático (AF) y el enfoque manual (MF).

• Cuando el interruptor [AF/MF] del objetivo o de la configuración de la cámara se establece a [MF], se habilita el enfoque manual (MF).

Cuando a la cámara está unido el objetivo, está ajustada la función estabilizadora para ver si el interruptor O.I.S. está ajustado en [ON]. - Le recomendamos que ajuste el interruptor O.I.S. a [OFF] cuando usa un trípode. 11 Marca para ajustar el objetivo 12 Goma de montaje de la lente 13 Punto de contacto

Nota

• Cuando se opera el enfoque automático cuando se graba una imagen en movimiento, pueda que se grabe el sonido de operación. Si el sonido le molesta, recomendamos realizar la grabación con una referencia como el enfoque manual (MF) para bloquear el enfoque.
• Si establece O.I.S. a [ON] cuando graba una película, es posible que se grabe el ruido de funcionamiento. Si le molesta, le recomendamos que establezca el interruptor O.I.S. a [OFF] e instale la cámara en un trípode.

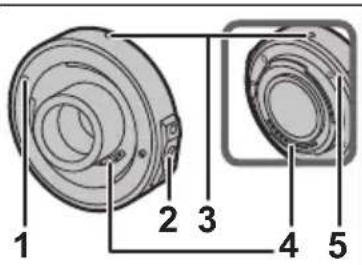

Tele convertidor 1.4×

1 Marca de ajuste 2 Botón de liberación de la lente 3 Marca para ajustar el objetivo 4 Punto de contacto 5 Goma de montaje de la lente

Unir y ajustar el objetivo

Para obtener información sobre cómo colocar y retirar la lente, consulte las instrucciones de funcionamiento en su cámara web digital. - Antes de colocar o quitar la lente, compruebe que la cámara web digital está apagada.

• Antes de colocar la lente en la cámara web digital, quite la tapa trasera de la lente. (1, 2)
• Para evitar que se introduzcan o acumulen polvo y otras partículas en la lente, no olvide instalar la tapa trasera de la lente una vez que la haya retirado de la cámara digital.

Unión de los filtros

• Si utiliza dos o más filtros a la vez, puede oscurecer parte de una imagen grabada.
• Se puede colocar la tapa de la lente o la visera de la lente con el parasol ya colocado.
• No es posible colocar una lente de conversión o un adaptador en la superficie de la lente y usarlo en combinación con la lente. No coloque ningún otro elemento que no sea un parasol. Hacerlo podría dañar la lente.

Unión de la visera del objetivo

1 Gire el tornillo de la visera de la lente en la dirección de la flecha para aflojarla (1). 2 Inserte la tapa del objetivo hasta que pare (2). 3 Gire el tornillo de la tapa del objetivo en la dirección de la flecha para asegurar la tapa del objetivo correctamente (6).

Nota

• Cuando utilice la lente con la visera de la lente, compruebe si el tornillo de la visera de la lente se ha aflojado.
• Cuando tome imágenes con el flash con la visera de la lente colocada, la parte inferior de la pantalla puede oscurecerse y el control del flash se puede deshabilitar porque la visera de la lente podría oscurecer el flash de fotografía. Recomendamos retirar la visera de la lente.
• Cuando transporte la cámara, puede colocar la visera de la lente temporalmente en la dirección inversa.
• No lleve la lente sosteniéndola solamente de la visera de la lente.

Colocar/quitar el teleconvertidor 1.4 ×

• El teleconvertidor se puede usar en combinación con esta lente (H-ES200). (A partir de noviembre de 2017)
• Para acceder a la información más actualizada sobre lentes compatibles con esta lente, consulte el sitio web de Panasonic.
• No coloque ninguna pieza que no sea una lente compatible. Hacerlo podría dañar la lente o el teleconvertidor o afectar negativamente a su desempeño.
• Antes de colocar o quitar el teleconvertidor, verifique que la cámara digital está apagada.
• Quite la tapa de la lente y la tapa trasera de la lente.

Para colocar el teleconvertidor

1. Alinee la marca de ajuste A en el teleconvertidor con la marca de ajuste de lente B en la lente, y gire el teleconvertidor en la dirección de la flecha hasta que se oiga un sonido de clic. (2) 2. Alinee la marca de ajuste de lente en el teleconvertidor con la marca de ajuste de lente en la cámara digital (3), y gire la lente en la dirección de la flecha hasta que se oiga un sonido de clic. - Cuando coloque la lente en la cámara digital, no presione el botón de liberación (E) ni el botón de liberación en el teleconvertidor.

Para quitar el teleconvertidor

1. Mientras mantiene pulsado el botón de liberación de lente en la cámara digital, gire la lente colocada en el teleconvertidor en la dirección de la flecha hasta que se detenga y quítela (2).

2. Mientras mantiene pulsado el botón de liberación (F) en el teleconvertidor, gire el teleconvertidor en la dirección de la flecha hasta que se detenga y quítelo (3, 4).

Nota

• Cuando el teleconvertidor está montado, la apertura se establecerá en un valor un paso mayor que el valor indicado en el anillo de apertura.
• Cuando actualice el firmware de la lente a la última versión, quite el teleconvertidor antes de realizar la actualización.

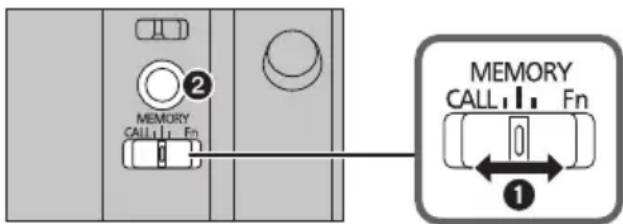

Función de preajuste de enfoque

Puede activar una posición de enfoque guardada en la memoria de la lente. También puede bloquearse el enfoque.

(Para guardar una posición de enfoque en la memoria de la lente)

1 Ajuste el selector de enfoque a [MEMORY] (1). 2 Ajuste el enfoque en la posición que quiera guardar en la memoria. 3 Pulse el botón de enfoque (2) para guardar la posición de enfoque en la memoria.

• La posición de enfoque guardada en la memoria seguirá en efecto hasta que guarde una nueva posición en la memoria. (Para activar la posición de enfoque guardada en la memoria) 4 Ajuste el selector de enfoque a [CALL] (1). 5 Pulse el botón de enfoque (2) para activar la posición de enfoque guardada en la memoria.
• [MF] se activa temporalmente cuando el botón de enfoque se mantiene pulsado.
• Puede activarse una posición de enfoque bajo el rango de 3,0m incluso cuando el interruptor selector del rango de distancia de enfoque está ajustado en [3m - ∞ ] . Sin embargo, si suelta el botón de enfoque, la posición de enfoque se moverá a la posición límite (3,0m)
• Se recomienda ajustar el interruptor selector del rango de distancia de enfoque en [FULL] cuando se usa la función de preajuste de enfoque.

■ Bloqueo del enfoque

1 Ajuste el selector de enfoque a [Fn] (1). 2 Pulse el botón de enfoque (2). - El enfoque se bloquea cuando se mantiene pulsado el botón de enfoque. - Internacionalmente, como en el caso de la natura, se le hanido para ser considerado.

Nota

• Antes de quitar la lente, compruebe que la cámara digital está apagada. Si se quita la lente cuando la cámara digital está encendida, la posición de enfoque no se guardará en la memoria.

Cómo usar el montaje del trípode

Cuando utilice un trípode, fíjelo al montaje del trípode de la lente.

• Se recomienda estar el trípode al montaje del trípode de la cámara digital para estar daños en la lente que

podrían producirse cuando se transporte la misma. - En los siguientes casos, antes de fijar un trípode, fije el montaje del trípode externo suministrado a la lente:

• Cuando la lente o cámara digital entra en contacto con el trípode
• Cuando se utiliza una empuñadura con batería que entra en contacto con el trípode

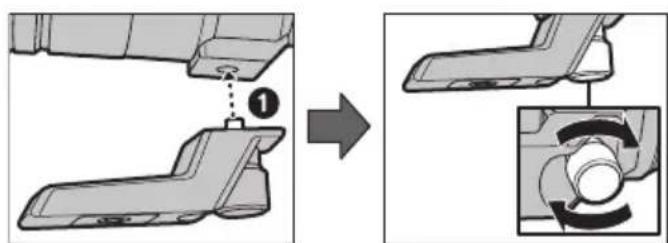

Cómo fijar el montaje del trípode externo (suministrado)

1. Inserte el tornillo de fijación del montaje del trípode externo en el montaje del trípode de la lente. (1) 2. Gire el tornillo de fijación del montaje del trípode externo en la dirección de las flechas para fijarlo firmemente.

• Antes del uso, compruebe que el tornillo de fijación del montaje del trípode externo no está flojo.
• No golpee o aplique una fuerte presión al montaje del trípode.

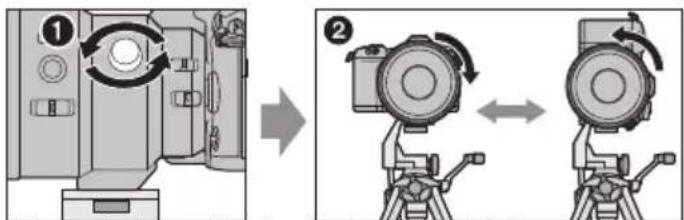

Cámbielo a orientación vertical/horizontal

Puede aflojar la perilla de bloqueo de la orientación (1) para girar la lente junto con la cámara digital (2). De este modo, puede cambiar rápidamente entre una orientación vertical y horizontal, mientras usa el trípode.

• Después de cambiar la orientación, apriete la perilla de bloqueo de la orientación con firmeza y compruebe que no está floja.

Precauciones para el uso

Tenga cuidado de no hacer caer el objetivo ni golpearlo contra algo. Asimismo, tenga cuidado de no presionarlo demasiado.

• Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Este podrá dañarse, la cámara podrá dejar de funcionar normalmente y las imágenes ya podrían no grabarse.
• Cuando lleve la cámara digital con el objetivo montado, sostenga la cámara digital y la lente a la vez.

Cuando use pesticidas y otras sustancias volátiles alrededor de la cámara, asegúrese de que no entren en el objetivo.

• Si dichas sustancias caen en el objetivo, pueden dañarlo o hacer que se deteriore su barniz.

No apunte con el objetivo al sol u otras fuentes de luz intensa.

• Esto podría hacer que el objetivo recogiera demasiada luz, lo que podría provocar un incendio y una avería.
• Evite usar o guardar la lente en cualquiera de las siguientes ubicaciones, ya que esto podría causar problemas en el funcionamiento o fallas:
• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano
• En lugares donde haya altas temperaturas o niveles de humedad, o bien donde sean repentinos los cambios de temperatura y humedad
• En lugares con altas concentraciones de arena, polvo o suciedad
• Donde haya llamas, cerca de calefactores, acondicionadores de aire o humedecedores
• Donde el agua pueda mojar la unidad
• Donde haya vibraciones

Dentro de un vehículo

• Consulte también las instrucciones de funcionamiento de la cámara web digital.
• Cuando no vaya a utilizar la unidad durante un período prolongado, le recomendamos guardarla con un desecante (silicagel). El hecho de no hacerlo podrá ocasionar una avería causada por el moho, etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla.
• No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo.
• No toque los contactos eléctricos de la unidad. Hacerlo puede causar una avería en la unidad.
• No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

• El uso de disolventes puede dañar el objetivo y hacer que se desconche su barniz.
• Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco.
• Utilice un paño seco para eliminar la suciedad y el polvo de la goma de montaje de la lente, el anillo de enfoque o el anillo de apertura.
• No use detergentes para cocina ni un paño tratado químicamente.

Búsqueda de averías

Cuando enciendo o apago la cámara o cuando muevo el objetivo, escucho un ruido, por ejemplo, un sonido vibratorio.

Cuando tomo fotografías de un objeto brillante, como un objeto en el exterior, o cuando tomo fotografías con un valor de apertura grande, el objetivo hace ruido.

• Este es el sonido del objetivo o el movimiento de apertura y no es un funcionamiento defectuoso.

Especificaciones

Las especificaciones están sujetas a cambios sin previo aviso.

	ÓPTICA INTERCABIABLE PARA CÁMARA DIGITAL “LEICA DG ELMARIT 200 mm/F2.8/POWER O.I.S.”	Tele convertidor 1.4×
Longitud focal	f=200 mm (Igual a una*camara depellicula de 35 mm:400 mm)	1,4×de la lente colocada.
Tipo de abertura	9 aspas de diafragma/Diafragma de aperture circular	-
Apertura maxima	F2.8 (Cuando se coloca el tele convertidor 1.4×:F4.0)	-
Valor de abertura minimo	F22 (Cuando se coloca el tele convertidor 1.4×:F22)	-
Estructura del objetivo	15 elementos en 13 grupos (2 lentes ED)	6 elementos en 4 grupos
Revestimiento de superficie Nano	Si	-
En la distancia del enfoque	[FULL]:1,15 m (3,8 pies)a∞/ [3 m-∞]:3,0 m (9,8 pies)a∞(desde la linea de referencia de la distancia del enfoque)	-
Maxima ampliación de laImagen	0,2× (Igual a una*camara depellicula de 35 mm:0,4×)	-
Estabilizador optico de laImagen	Disponible -
Interruptor O.I.S.Disponible (ENCENDER/APAGAR) -
Interruptor [AF/MF]	Disponible (Cambie AF/MF)	-
Soporte	"Micro Four Thirds Mount"	-
Ángulo visual	6,2° (Cuando se coloca el tele convertidor 1.4×:4,4°)	-
Diámetro del filtro	77 mm	-
Diámetro max.	Ø87,5 mm (3,4 pulgadas)	Ø58 mm (2,3 pulgadas)
Longitud total	Aprox. 174 mm (6,9 pulgadas) (desde la punta del objetivo hasta la base lateral de la montura del objetivo)	Aprox. 22 mm (0,87 pulgadas) (desde la punta del objetivo hasta la base lateral de la montura del objetivo)
Peso	Aprox. 1245 g (2,74 lb) (excluyendo el montaje del tripode externo)	Aprox. 120 g (0,26 lb)
Temperatura de configuracionado	-10°C a 40°C (14°F a 104°F)	-10°C a 40°C (14°F a 104°F)
Resistencia al polvo y a las salpicaduras	Si	Si

Índice
