MANUAL DE USUARIO C107 CHAUVIN ARNOUX

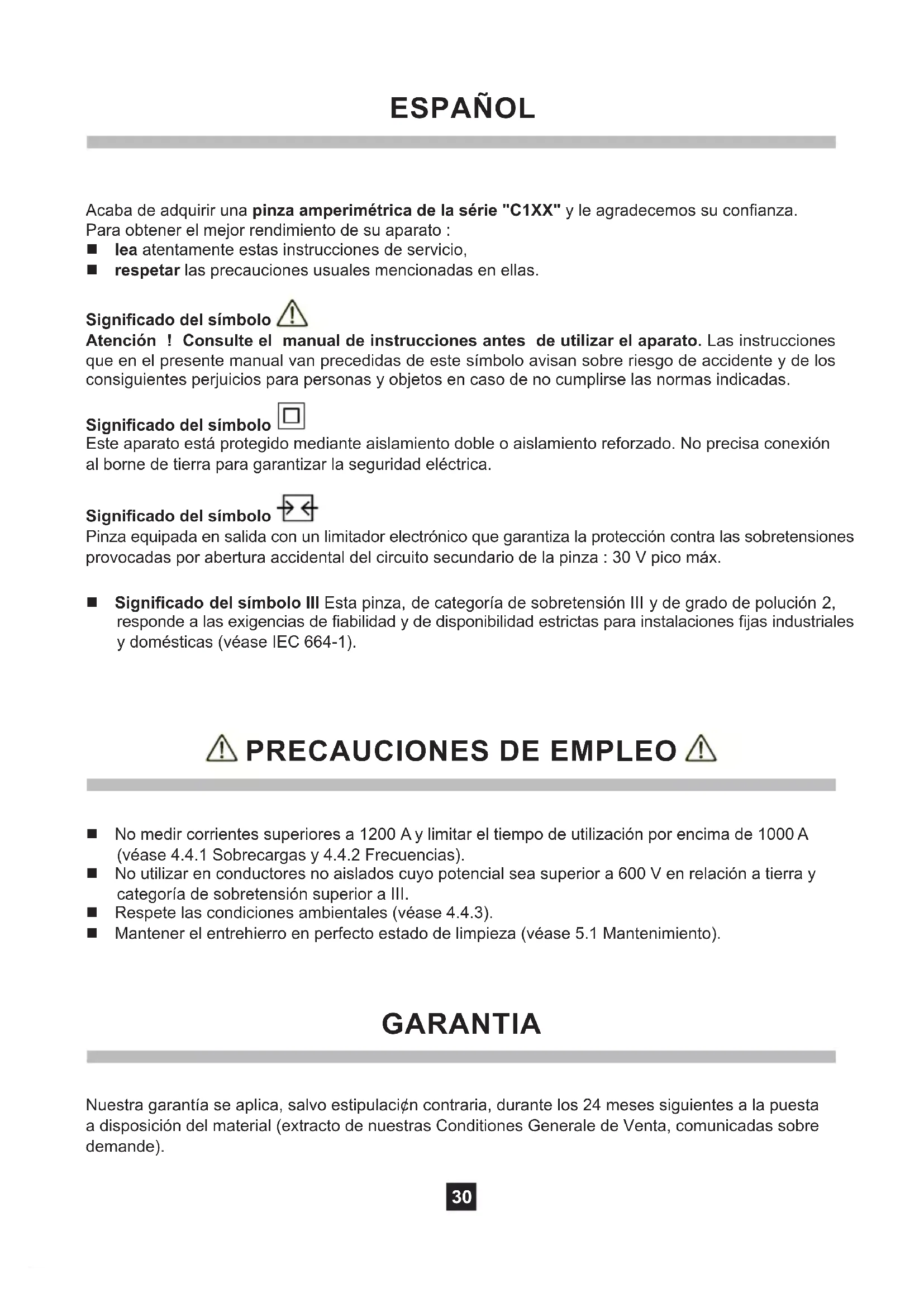

Ganasce : V0 (secondo UL 94)30 ESPAÑOL Acaba de adquirir una pinza amperimétrica de la série "C1XX" y le agradecemos su conanza. Para obtener el mejor rendimiento de su aparato : lea atentamente estas instrucciones de servicio, respetar las precauciones usuales mencionadas en ellas. Signicado del símbolo Atención ! Consulte el manual de instrucciones antes de utilizar el aparato. Las instrucciones que en el presente manual van precedidas de este símbolo avisan sobre riesgo de accidente y de los consiguientes perjuicios para personas y objetos en caso de no cumplirse las normas indicadas. Signicado del símbolo Este aparato está protegido mediante aislamiento doble o aislamiento reforzado. No precisa conexión al borne de tierra para garantizar la seguridad eléctrica. Signicado del símbolo Pinza equipada en salida con un limitador electrónico que garantiza la protección contra las sobretensiones provocadas por abertura accidental del circuito secundario de la pinza : 30 V pico máx. Signicado del símbolo III Esta pinza, de categoría de sobretensión III y de grado de polución 2, responde a las exigencias de abilidad y de disponibilidad estrictas para instalaciones jas industriales y domésticas (véase IEC 664-1).
PRECAUCIONES DE EMPLEO
- No medir corrientes superiores a 1200 A y limitar el tiempo de utilización por encima de 1000 A (véase 4.4.1 Sobrecargas y 4.4.2 Frecuencias). No utilizar en conductores no aislados cuyo potencial sea superior a 600 V en relación a tierra y categoría de sobretensión superior a III. Respete las condiciones ambientales (véase 4.4.3). Mantener el entrehierro en perfecto estado de limpieza (véase 5.1 Mantenimiento). GARANTIA Nuestra garantía se aplica, salvo estipulaci¢n contraria, durante los 24 meses siguientes a la puesta a disposición del material (extracto de nuestras Conditiones Generale de Venta, comunicadas sobre demande).31 INDICE 1. PRESENTACION p. 31
- 2. DESCRIPTION p. 31
- 3. UTILIZACIÓN p. 32
- 4. CARACTERISTICAS p. 32
4.3. PRECISIÓN Y DESFASE (en las condiciones de referencia) ...........................................33
Las pinzas de la serie “C1XX” se destinan a la medida de corrientes alternas, en las instalaciones de pequeñas y medianas potencias, de 0,1 A a 1200 A ~ (ó a partir de 1 mA ~ para determinados modelos. Véase 4. Características). Pueden utilizarse para todo tipo de multímetro, vatímetro, registrador u osciloscopio para la C160. Según el modelo (Véase 4.2) : salida mono o multicalibre, en corriente alterna o tensión alterna. Cuentan con un aislamiento doble o aislamiento reforzado y cumplen las normas internacionales, concretamente la EN 61010-2-032 "pinzas amperimétricas". (Véase 4.6).
(Véase esquema en 6. Anexo). Salida bornas Ø 4 mm o cable (según modelo) : longitud del cable 1,50 m y 2 m para el modelo C160. Conmutador de relación para modelos multicalibre. La echa en relieve en la parte superior de la carcasa indica el sentido de la corriente. Se considera que la corriente circula en el sentido positivo cuando circula del productor de corriente hacia el consumidor de corriente. Esta orientación de la pinza es necesaria cuando se realiza una medida de potencia (medida de corriente paralelamente a la tensión).32
De 1000 a 1200 A, limitar el tiempo de utilización : 15 minutos de funcionamiento y 30 minutos de parada. Para el modelo C100, no protegido en salida mediante limitador, no encerrar un conductor antes de conectar la pinza al aparato de medida asociado. Del mismo modo, no ha de desconectarse la pinza del aparato de medida cuando la pinza encierre el cable. Antes de conectar la pinza al multímetro, vericar que este último disponga de un calibre adecuado. Abrir las mordazas y encerrar el cable por el que corre la corriente que ha de medirse. Centrar de la mejor manera posible el cable en las mordazas. Respetar el sentido de la echa si lo precisa la aplicación. Para leer la medida, aplicar el coeciente de lectura adecuado (Véase 4.2 "Relación entrada/salida"). NB : para los modelos multicalibre, seleccionar la relación que ofrezca la mejor resolución y precisión.
4.4. CONDICIONES DE UTILIZACIÓN
Las pinzas “C100” han de utilizar las siguientes condiciones para satisfacer la seguridad del usuario y los rendimientos metrológicos.35
Limitar el tiempo de utilización por encima de 1000 A. Intensidad I ≤ 1000 A~ 1000 A~ < I ≤ 1200 A~ Funcionamiento Permanente (1) 15 min de funcionamiento y 30 min de parada (1) Con una frecuencia F ≤ 1 kHz excepto para C173 C173 con frecuencia ≤ 500 Hz : - permanente hasta 800 A - permanente hasta 1000 A para una temperatura ≤ 40 °C - 15 min. de funcionamiento 30 min. de parada para 1000 A < I < 1200 A
C100 / C102 / C103 / C106 / C107 / C112 / C113 / C116 / C117 / C122 : - Utilización : 30 Hz a 5 kHz - Limitación de la corriente por encima de 1 kHz según la fórmula : C148 : - Utilización : 48 Hz a 1 kHz C160 : - Utilización : 10 Hz a 100 kHz (-3 dB de 50 kHz a 100 kHz) - Limitación de la corriente por encima de 1 kHz según la fórmula : C173 : - Utilización : 10 Hz a 1 kHz para el calibre 1000 A 10 Hz a 3 kHz para los otros calibres - Limitación de la corriente por encima de 500 Hz según la fórmula :
4.4.3. CONDICIONES AMBIENTALES
Utilización en interiores Altitud : : ≤ 2000 m Condiciones climáticas : de -10 a +55 °C y HR < 85% No exponer a chorro de agua
4.5. DIMENSIONES Y PESO
Dimensiones (sin accesorios) : 216 x 111 x 45 mm Peso : 550 g aprox. Abertura de las mordazas : 53 mm Altura de las mordazas abiertas : 139 mm Capacidad de encierre máx. : cable ∅ 52 mm ó 1 barra 5 x 5 mm ó 4 barras 30 x 5 mm36
Doble aislamiento Grado de polución 2 600 V - Categoría de instalación III
4.6.2. COMPATIBILIDAD ELECTROMAGNETICA DE ACUERDO CON CE
Emisión e inmunidad en medio industrial según EN61326-1.
4.6.3. PROTECCIONAES MECÁNICAS
Indice de protección IP40 (según EN60529) con las mordazas cerradas e IP30 mordazas abiertas.
4.6.4. AUTOEXTINGUIBILIDAD
Mordazas y carcasa : V0 (según UL 94)37
