MANUAL DE USUARIO CADENZA61 SANUS

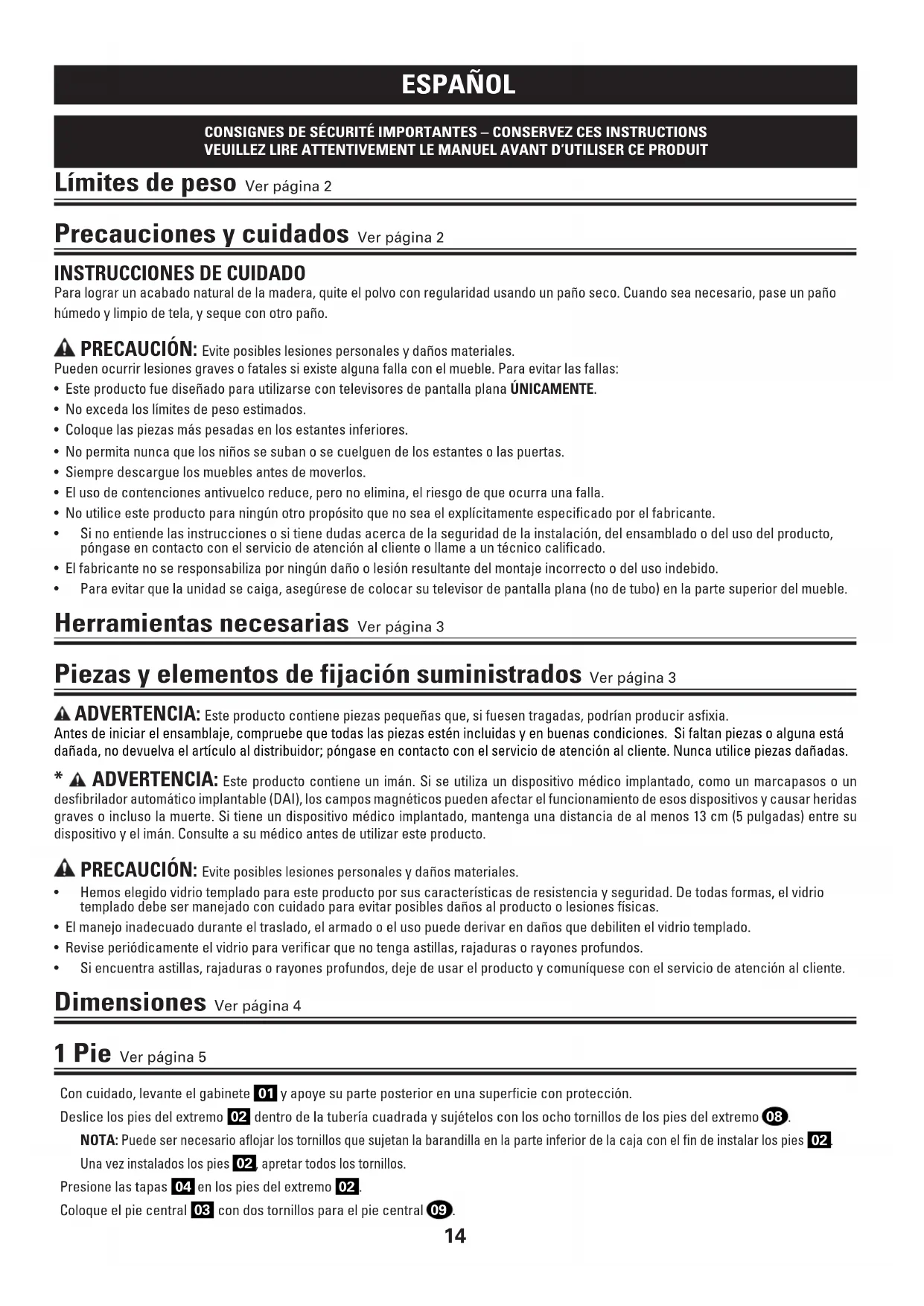

OPT Sangle antibasculement ELM701 (vendue séparément) Voir à la page 1114 Límites de peso Ver página 2 Precauciones y cuidados Ver página 2

INSTRUCCIONES DE CUIDADO

Para lograr un acabado natural de la madera, quite el polvo con regularidad usando un paño seco. Cuando sea necesario, pase un paño húmedo y limpio de tela, y seque con otro paño. PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Pueden ocurrir lesiones graves o fatales si existe alguna falla con el mueble. Para evitar las fallas:

• Este producto fue diseñado para utilizarse con televisores de pantalla plana ÚNICAMENTE.

• No exceda los límites de peso estimados.

• Coloque las piezas más pesadas en los estantes inferiores.

• No permita nunca que los niños se suban o se cuelguen de los estantes o las puertas.

• Siempre descargue los muebles antes de moverlos.

• El uso de contenciones antivuelco reduce, pero no elimina, el riesgo de que ocurra una falla.

• No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante.

• Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto, póngase en contacto con el servicio de atención al cliente o llame a un técnico calificado.

• El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido.

• Para evitar que la unidad se caiga, asegúrese de colocar su televisor de pantalla plana (no de tubo) en la parte superior del mueble. Herramientas necesarias Ver página 3 Piezas y elementos de fijación suministrados Ver página 3 ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia. Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas dañadas.

• ADVERTENCIA: Este producto contiene un imán. Si se utiliza un dispositivo médico implantado, como un marcapasos o un desfibrilador automático implantable (DAI), los campos magnéticos pueden afectar el funcionamiento de esos dispositivos y causar heridas graves o incluso la muerte. Si tiene un dispositivo médico implantado, mantenga una distancia de al menos 13 cm (5 pulgadas) entre su dispositivo y el imán. Consulte a su médico antes de utilizar este producto. PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

• Hemos elegido vidrio templado para este producto por sus características de resistencia y seguridad. De todas formas, el vidrio templado debe ser manejado con cuidado para evitar posibles daños al producto o lesiones físicas.

• El manejo inadecuado durante el traslado, el armado o el uso puede derivar en daños que debiliten el vidrio templado.

• Revise periódicamente el vidrio para verificar que no tenga astillas, rajaduras o rayones profundos.

• Si encuentra astillas, rajaduras o rayones profundos, deje de usar el producto y comuníquese con el servicio de atención al cliente. Dimensiones Ver página 4 1 Pie Ver página 5 Con cuidado, levante el gabinete

y apoye su parte posterior en una superficie con protección. Deslice los pies del extremo

dentro de la tubería cuadrada y sujételos con los ocho tornillos de los pies del extremo

NOTA: Puede ser necesario aflojar los tornillos que sujetan la barandilla en la parte inferior de la caja con el fin de instalar los pies

Una vez instalados los pies

, apretar todos los tornillos. Presione las tapas

en los pies del extremo

con dos tornillos para el pie central

y colóquelo en posición vertical sobre sus pies. OPT Para instalar un gabinete que permanecerá cerca del piso: Presione las tapas

en las tuberías cuadradas del gabinete

No use los pies del extremo

2 Preparación de la barra de sonido (opcional) Ver página 6 OPT Para que la barra de sonido u otro equipo largo quepa: Retire los separadores de uno o de ambos lados del gabinete

Retire los pernos del soporte del gabinete

NOTA: Vea el PASO 5 en la PÁGINA 9 para cambiar los paneles de la puerta frontal por pantallas de tipo malla para colocar los altavoces. 3 Paneles de vidrio Ver página 7 Coloque el estante de vidrio

en su lugar de manera que los orificios del vidrio se alineen con los soportes del vidrio

Coloque el panel de vidrio superior

en su lugar de manera que los orificios del vidrio se alineen con los soportes del vidrio

4 Ajuste del estante Ver página 8 Retire la puerta y la cubierta del riel. Para ello, quite los tres tornillos de montaje a cada lado del gabinete

Quite los cuatro tornillos del bastidor que sostienen el estante. Vuelva a colocar el estante y ajuste los cuatro tornillos del bastidor. Vuelva a sujetar la puerta y la cubierta del riel con los seis tornillos de montaje. 5 Pantallas de puerta (opcional) Ver página 9 OPT Para utilizar los altavoces detrás de las puertas, dentro del gabinete: a. Tire de las 4 correas de la parte posterior del marco de la puerta. b. Quite el panel sólido. c. Coloque el panel de la pantalla

dentro de la puerta. d. Vuelva a colocar las 4 correas para que la pantalla quede firme en su lugar. 6 Operación Ver página 10

EXTRACCIÓN DE LOS PANELES POSTERIORES

Retire los paneles posteriores magnéticos del gabinete

Para ello, tire hacia afuera del gabinete. Para volver a colocarlos, alinee los paneles y permita que los imanes se adhieran al gabinete

Las puertas y gavetas del gabinete incluyen un mecanismo de cierre automático. Simplemente cierre las puertas o gabinetes hasta que sienta que la función de cierre automático está en funcionamiento y, luego, suelte y permita que la puerta o gaveta termine de cerrar por sí misma. Extracción: Puertas: vea el PASO 4 en la PÁGINA 8 Gavetas: tire las trabas hacia afuera en la parte inferior de la gaveta mientras tira la gaveta hacia afuera y fuera de sus rieles. NOTA: Sostenga las trabas hacia afuera mientras coloca la gaveta.
