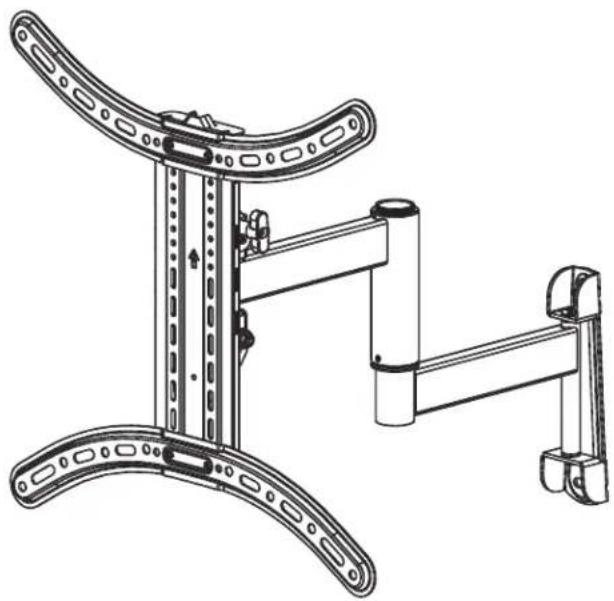

MANUAL DE USUARIO LMF219 SANUS
Para Español ver página 10
ESTAMOS A SU DISPOSICIÓN PARA AYUDARLE
¿Quiere ver un video donde se muestra lo fácil que es este paso? 📋 Véalo ahora en: SANUS.com/3064
¡Acierte a la primera! HeightFinder™ le indica el lugar dónde debe taladrar. 📋 Úselo ahora en: SANUS.com/2850
Nuestros expertos en instalación en directo de EE.UU, están listos para ayudar. Llámenos al: 1-855-734-7805
Lea atentamente estas instrucciones en su totalidad para asegurarse de que está familiarizado con el sencillo proceso de instalación.
Consulte igualmente el manual de su televisor para conocer si existen requisitos especiales para el montaje de su aparato.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el montaje o el uso del producto, póngase en contacto con el Servicio de Atención al Cliente o llame a nuestro servicio técnico al número 1-855-734-7805.
RECAUCIÓN: Evite posibles lesiones personales y daños materiales.
- Este producto se ha diseñado para su uso en montantes de madera, hormigón macizo y paredes de bloques de hormigón: NO lo instale en paredes únicamente de yeso
- Este producto está diseñado SOLO PARA USO EN INTERIORES.
- La pared debe ser capaz de soportar hasta cinco veces el peso combinado del televisor y la montura
- No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante
- El fabricante no se responsabiliza de ningún daño o lesión resultante del montaje incorrecto o el uso indebido
Peso máximo
(incluidos los accesorios)
NO EXCEDAS
24,9 kg (55 lb)
Si su TV (incluidos los accesorios) pesa MÁS, esta montura NO es compatible.
Visite SANUS.com o llame al número 1-855-734-7805 para encontrar una montura compatible.
La construcción de su pared
SOLAMENTE instalar en estos tipos aceptables de la pared.
PRECAUCIÓN:
Instalación en panels de yeso solo
NO soportará el peso de su TV.
¡Perfecto!
Concrete kit CMK1 (not included)
Llame al Servicio de Atención al Cliente
herramientas necesarias
Lápiz Nivel
DestornilladorCinta metrica
Taladro
electrico
13 mm (1/2")
de montantes
2. 2018年1月
[Non-Text]
Dimensiones
Ver pagina 3
Antes de comenzar
Retire el soporte de su televisor... ¡si ya lo tenía instalado claro!
Instale todos los accesorios que quiera añadir a su televisor. Compruebe en los manuales de los accesorios si es necesario instalarlos ANTES de montar el televisor.
Proteja la pantalla del televisor cuando lo ponga boca abajo para la instalación.
Piezas y accesorios suministrados
Ver pagina 4
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia. Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas. NOTA: No todos los accesorios incluidos deberán utilizarse
PASO 2B: El Kit de instalación en hormigón CMK1 no está incluido
Comuníquese con el servicio de atención al cliente para solicitar que le enviemos los elementos de sujeción adicionales.
PASO 1 Fijar la placa de sujeción al televisor
Ver pagina 5
1,1 Seleccione el diámetro de los tornillos para el televisor
VER PÁGINA 5
Solo un tamaño de tornillo es compatible con su TV (M4, M6 o M8).
NOTA: Si su televisor incluye insertos o adaptadores, utilícelos DEBAJO del hardware de montaje.
1,2 Seleccione la longitud de los tornillos para el televisor
VER PÁGINA 5
SIN ESPACIADOR CON ESPACIADOR
- Televisor con dorso plano [Los soportes del televisor 04 se apoyan de manera plana en él]
Use los tornillos del televisor cortos 01. No hacen falta espaciadores 03.
- Televisor con dorso plano con necesidad de espacio adicional (para orificios empotrados o interferencia de cables)
- Televisores con dorso plano o irregular [Los soportes del televisor 04 NO se apoyan de manera plana en él]
Use los tornillos del televisor largos 01 y los espaciadores 03 para crear espacio adicional entre el televisor y el soporte.
▲PRECAUCIÓN: Verifique que el tornillo o la combinación de tornillo 01 arandelas 02, espaciador 03 y placas de sujeción del televisor 04 enrosquen correctamente. Si el tornillo es demasiado corto no sostendrá el televisor. Sí es demasiado largo dañará el televisor.
1,3 Arme las placas de sujeción del televisor
VER PÁGINA 5
- Centre los soportes horizontales del televisor 04 sobre el patrón de orificios del aparato y fijelos combinando los tornillos A o B que eligió para su televisor.
NOTA: Los orificios redondos en los soportes del televisor 04 se alinean con patrones de orificios de TV estándar (VESA).
▲ PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. NO use herramientas eléctricas en este paso. Apriete los tornillos 01 con la fuerza adecuada para fijar el soporte del televisor al aparato.
- Coloque el soporte vertical del televisor 05 sobre los soportes horizontales 04 y céntrelo con el aparato.
- Fije el conjunto con los cuatro tornillos 06.
PASO 2A Fijar la placa mural
montantes de madera
Ver pagina 6
▲ PRECAUCIÓN: Evite lesiones personales y daños materiales.
- El yeso que recubre la pared no debe exceder los 16 mm (5/8")
- Tamaño mínimo del montante de madera: común 51 mm x 102 mm (2" x 4") nominal 38 mm x 89 mm (1 ½" x 3 ½")
Se debe verificar el centro del montante
IMPORTANTE: Asegúrese de perforar el centro del montante.
Apriete los pernos 09 sólo hasta que las arandelas 10 hagan tope contra la placa para la pared 08.
▲ PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo 01. NO ajuste en exceso los tornillos tirafondo.
PASO 2B Fijar la placa mural
Hormigón sólido o bloques de cemento
Ver página 7
▲ PRECAUCIÓN: Evite lesiones y daños materiales.
- Instale el módulo de la placa mural 08 directamente sobre la superficie de hormigón
- Espesor mínimo del hormigón: 8 pulgadas (203 mm)
- Tamaño mínimo del bloque de cemento: 8 x 8 x 16 pulgadas (203 x 203 x 406 mm)
El Kit de instalación en hormigón CMK1 no está incluido Comuníquese con el servicio de atención al cliente para solicitar que le enviemos los elementos de sujeción adicionales.
▲ PRECAUCIÓN: Los orificios guía deben realizarse hasta una profundidad de 76 mm (3"). Nunca perfore el cemento que une los bloques.
▲ PRECAUCIÓN: Cerciórese de que los anclajes C1 queden nivelados respecto de la superficie de hormigón.
Apriete los pernos 09 sólo hasta que las arandelas 10 hagan tope contra la placa para la pared 08.
▲ PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. El uso indebido podría reducir la capacidad de retención de los tornillos 09. NO ajuste en exceso los tornillos tirafondo. Asegúrese de que la placa de pared esté bien fijada a la pared antes de continuar con el paso siguiente.
PASO 3 Colgar el televisor en la placa mural
Ver pagina 8
¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.
Fije el televisor al ensamblaje de la placa mural 08 con el tornillo de bloqueo 11. Para ajustar el nivel de su televisor, afloje el tornillo de seguridad 11, nivele el televisor y luego ajuste el tornillo de seguridad 11.
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. Este tornillo de bloqueo 11 debe instalarse para fijar el televisor en el montaje del brazo 08.
Organización de cables
Ver pagina 8
Extienda el brazo 08 por completo antes de pasar los cables. Pase los cables por el brazo 08. Utilice bridas para cables 12 para agrupar y asegurar los cables a los brazos para una apariencia más limpia.
Ajustes del televisor
Ver pagina 9
AJUSTE DE LA INCLINACIÓN
El televisor debe acomodarse fácilmente al moverlo, y luego quedar en su lugar.
Si el televisor está demasiado suelto o demasiado ajustado, ajuste la perilla de tensión de inclinación manualmente.
NOTA: Una vez que el televisor esté en su lugar, ajuste la perilla de tensión de inclinación para evitar movimientos indeseados.
NOTA: Si es necesario, utilice una 3/16 pulg. llave hexagonal para apretar las perillas . (no incluido)
AJUSTE DEL NIVEL
- Afloje el tornillo 11. 2. Nivele su televisor. 3. Apriete el tornillo 11.
AJUSTE DE LA EXTENSIÓN / RETRACCIÓN
El televisor debe acomodarse fácilmente al moverlo, y luego quedar en su lugar.
Si el televisor está demasiado suelto o demasiado ajustado, ajuste el tornillo (R) usando una llave hexagonal de 3/32 de pulgada (no incluida).
▲ PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. NO quite el tornillo Ⓑ, solo girar suficiente para un ligero ajuste.
EXTRACCION DEL TELEVISOR
¡ELEMENTO PESADO! Es posible que necesite ayuda en este paso.
- Desconecte todos los cables. 2. Retire el tornillo 11. 3. Levante el televisor y retírelo del módulo del brazo 08.
