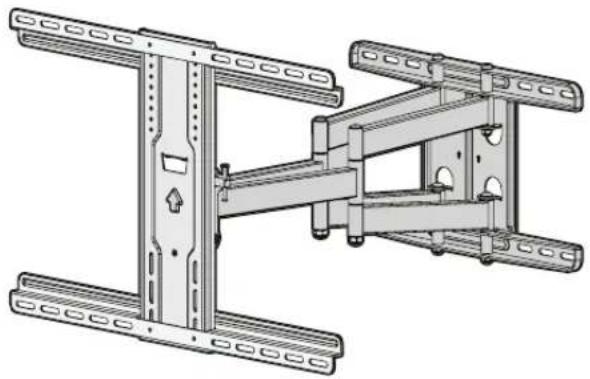

MANUAL DE USUARIO LLF122 SANUS

Para Español ver página 20

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

- LEA TODO ESTE MANUAL ANTES DE UTILIZAR ESTE PRODUCTO - GUARDE ESTAS INSTRUCCIONES

Lea atentamente estas instrucciones en su totalidad para asegurarse de que está familiarizado con el sencillo proceso de instalación.

Consulte igualmente el manual de su televisor para conocer si existen requisitos especiales para el montaje de su aparato.

Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el montaje o el uso del producto, póngase en contacto con el Servicio de Atención al Cliente o llame a nuestro servicio técnico al número 1-855-734-7805.

PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

• Este producto se ha diseñado para su uso en montantes de madera, hormigón macizo y paredes de bloques de hormigón: NO lo instale en paredes únicamente de yeso
• Este producto está diseñado para uso en interiores solamente.
• La pared debe ser capaz de soportar hasta cinco veces el peso combinado del televisor y la montura
• No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante
• El fabricante no se responsabiliza de ningún daño o lesión resultante del montaje incorrecto o el uso indebido

Peso máximo

(incluidos los accesorios) NO EXCEDAS

Si su TV (incluidos los accesorios) pesa MÁS, esta montura NO es compatible.

Visite sanus.com o llame al número 1-855-734-7805 para encontrar una montura compatible.

La construcción de su pared

SOLAMENTE instalar en estos tipos aceptables de la pared.

? ¿No está seguro?

Llame al Servicio de Atención al Cliente

PRECAUCIÓN:

NO instalar en panel de yeso solo

Instalación en panels de yeso solo NO soportará el peso de su TV.

Montantes de madera

ACCEPTABLE

Hormigón macizo o bloque de hormigón

ACEPTABLE

Se requiere el kit CMK1 para montantes de Cemento (no incluido)

herramientas necesarias

Cinta métrica

Lápiz

Nivel

Destornillador

Taladro eléctrico

Llave de vaso

de montantes

Madera Broca

es de

Cemento

(3/8) Hormigón Broca

Martillo

Dimensiones Consulte la página 4

ESPAÑOL

Piezas y elementos de sujeción suministrados

Consulte la página 5

ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían causar asfixia.

Antes de comenzar a montar la unidad, verifique que dispone de todas las piezas y que se encuentran en buen estado. Si no dispone de todas las piezas o alguna está dañada, no devuelva el elemento defectuoso al distribuidor. Póngase en contacto con el Servicio de Atención al Cliente. Nunca utilice piezas en mal estado.

NOTA: No se utilizarán todos los elementos de sujeción incluidos.

Kit de anclaje para montante de hormigón CMK1 NO INCLUIDO. Póngase en contacto con el servicio de atención al cliente en el número 1-855-734-7805 para que le envién directamente los elementos de sujeción adicionales

PASO 1 Conectar el soporte al televisor

Consulte la página 8

1-1 Seleccione el diámetro de los tornillos del televisor

Enrosque manualmente los tornillos en los orificios roscados de la parte posterior del televisor para determinar el diámetro correcto del tornillo (M6 o M8) que debe usar.

1-2 Seleccione la longitud de los tornillos del televisor

a: Si su televisor tiene la parte trasera plana Y desea que esté más cerca de la pared, utilice los tornillos más cortos.

b: Se suministran espaciadores y tornillos más largos para los casos siguientes:

• Televisores con parte trasera redonda/irregular
• Televisores con orificios de montaje empotrados
• Necesidad de más espacio para cables

▲ PRECAUCIÓN: Verifique el enrosque adecuado del tornillo o del conjunto tornillo/espaciador.

- Si es demasiado corto, no sujetará el televisor. - Si es demasiado largo, dañará el televisor.

Si su televisor incluye espaciadores empotrados o adaptadores para soportes de pared, úselos BAJO el hardware de montaje.

1-3 Fije el soporte del televisor

1. Mida la altura del patrón de orificios del televisor en mm.
2. NOTA: Ubique los orificios muescados hacia fuera para patrones de orificios de televisores mayores a 200 mm y hacia dentro para patrones de orificios de 200 mm.
3. Deslice las placas de sujeción horizontales 05 sobre el soporte vertical 04 como se muestra. Coloque las placas de sujeción 05 en ángulo para liberar los postes de los tornillos. Incline las placas de sujeción 05 para encajar los postes de los tornillos.
   Para ALTURA (H) igual (=) 200 mm. Los postes de tornillo en el soporte de sujeción horizontales 05 deben quedar en el orificio inferior el soporte vertical 04
4. Centre las placas de sujeción horizontales 05 y el soporte vertical 04 sobre el patrón de orificios de su televisor.
   NOTA: Si el soporte vertical 04 no está centrado, necesitará reposicionar las placas de sujeción horizontales 05. (ver el paso anterior).
5. Fije el módulo con cuatro tuercas 06
6. Acople el módulo de placas de sujeción para televisor usando ya sea la combinación a o b que haya seleccionado para su televisor.

▲ PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. NO use herramientas eléctricas en este paso. Apriete los tornillos 01 con la fuerza adecuada para fijar el soporte del televisor al aparato.

ESPAÑOL

PASO 2A Fijar la placa de pared a la pared - Montante de madera Consulte la página 12

PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.

• Los paneles de yeso sobre la pared no deben ser mayores de 16 mm (5/8 pulg.)
• Tamaño mínimo de los montantes de madera: nominal 51 x 102 mm (2 x 4 pulg.) actual 38 x 89 mm (1½ x 3½ pulg.)
• Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16")

• Se debe verificar el centro del montante

1. Localice el montante. Verifique y marque el centro del montante buscando sus bordes con un punzón, un clavo fino o un localizador de montantes de borde a borde.

2. Coloque la plantilla de pared 07 a la altura deseada y alinee los orificios con la línea central del montante. Nivele la plantilla y péguela con cinta en su posición.

3. Taladre tres orificios guía con una broca de 5,5 mm (7/32 pulg.) de diámetro. Retire la plantilla de placa mural 07

IMPORTANTE: Asegúrese de taladrar en el centro del montante.
IMPORTANTE: Los orificios guía deben taladrarse hasta una profundidad de 75 mm (3 pulg.).

1. Instale el conjunto de placa de pared 08 utilizando dos pernos tirafondo 09 y dos arandelas 10 Apriete los pernos tirafondo solo hasta que queden firmemente sujetos contra la placa de pared.

PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. Todos los pernos tirafondo DEBEN ESTAR apretados con firmeza para evitar el movimiento de la placa de pared 08. Asegúrese de que la placa de pared esté bien fijada a la pared antes de continuar con el paso siguiente.

PASO 2B Fijar la placa de pared a la pared - Hormigón macizo o bloques de hormigón Consulte la página 14

PRECAUCIÓN: Evite lesiones y daños materiales.

• Instale el módulo de la placa mural 08 directamente sobre la superficie de hormigón
• Espesor mínimo del hormigón: 8 pulgadas (203 mm)
• Tamaño mínimo del bloque de cemento: 8 x 8 x 16 pulgadas (203 x 203 x 406 mm)
• Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16")

* Kit de anclaje para montante de hormigón CMK1 NO INCLUIDO

Póngase en contacto con el servicio de atención al cliente en el número

1-855-734-7805 para que le envien directamente los elementos de sujeción adicionales

1. Coloque la plantilla de la placa mural 07 en la pared a la altura que desee. Nivele la plantilla de la placa mural y marque la ubicación de los orificios.
2. Realice los orificios guía con una mecha para mampostería de 3/8" (10 mm) de diámetro.

IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 3" (75 mm). Nunca perfore el cemento que une los bloques.

1. Retire la plantilla de la placa mural 07 e introduzca tres anclajes C1.

PRECAUCIÓN: Cerciórese de que los anclajes (C1) queden nivelados respecto de la superficie de hormigón.

1. Instale el módulo de la placa mural 08 usando dos tornillos tirafondo C3 y dos arandelas C2 Ajuste los tornillos tirafondo solamente hasta que queden firmes contra la placa mural.

PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos C3. NO ajuste en exceso los tornillos tirafondo.

PASO 3 Colgar el televisor en la placa de pared

Consulte la página 16

¡PRODUCTO PESADO! Podría necesitar ayuda para realizar esta operación.

1. Cuelgue el televisor en el brazo del conjunto de placa de pared 08 enganchando en primer lugar el apoyo superior y luego dejando caer el televisor en su posición.
2. Bloquee el televisor en el conjunto de placa de pared 08 con el tornillo 11 y la arandela 12

PRECAUCIÓN: Este tornillo 11 debe instalarse para fijar el televisor en el conjunto de placa de pared 08

Gestión de los cables Consulte la página 17

Extienda el brazo 08 por completo antes de pasar los cables.

Utilice bridas para atar cables y conectar los cables al brazo del conjunto de placa de pared para 08 una apariencia más limpia.

Ajustes del televisor Consulte la página 20

AJUSTE DE LA INCLINACIÓN

1. Ajuste el nivel de inclinación Ⓣ.
2. Ajuste la posición de inclinación del TV.
3. Ajuste el nivel de inclinación para fijar el TV en su lugar en el ángulo de inclinación que desee.

NOTA: De ser necesario ajuste el nivel de inclinación T₂ para fijar el TV en su lugar en el ángulo de inclinación que desee

AJUSTE DE NIVEL

Para ajustar la nivelación del televisor, afloje el tornillo 11, nivele el televisor y luego apriete el tornillo 11.

PRECAUCIÓN Este tornillo 11 debe instalarse para fijar el televisor en el brazo 08

RETIRADA DEL TELEVISOR.

¡PRODUCTO PESADO! Podría necesitar ayuda para realizar esta operación.

1. Desconecte todos los cables.
2. Retire el tornillo 11
3. Levante el televisor y retírelo del módulo del brazo 08
