MANUAL DE USUARIO TA1400 Autotek

Lea Completely las instrucciones de montaje antes de proceder a montar el amplificador y poderlo en funciona.

DATOS TÉCNICOS	TA1400
Potencia de salute RMS	1 x 225 W @ 4 Ohmios 1 x 400 W @ 2 Ohmios
Potencia de salute Max.	1 x 450 W @ 4 Ohmios 1 x 800 W @ 2 Ohmios
Impedancia de altavoces (estéreo)	2 - 8 Ohmios
Respuesta de Frequencia	5 - 40 000 Hz (-3 dB)
Coeficientetotaldedistorsión	< 0,01 % (1 kHz)
Relaciónseñal/ruido	> 90 dB
Sensibilidad de entrada	0,1 - 5 V
Impedancia de entrada	47 kOhmios
Filtro de paso bajo / paso banda	30 - 250 Hz @ 12 dB/Octava
Filtro de paso alto / subsonic	20 - 50 Hz @ 12 dB/Octava
Bass EQ	0 - 12 dB @ 45 Hz
Salida de ligne	Stereo, gama completa
Suministro electrico	+12 V (9 - 15 V), negativo a tierra
Fusible	2 x 25 A
Dimensiones (A x A x P)	223 x 63 x 250/276 mm

Reservados los derechos de realizar Cambios技术和cincios.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo esADECADSOLOpara la conexiona un systema de 12 voltios con tierra negativa.
• El calor irradiado hace que sea importante que instale el aparato en un lugar con suficientecirculacion de aire. Es muy importante que las aletas refrigeradoras del cuerpo de refrigeracion noesten situadas al lado de una chapa o superficie que pudiera limitar la circulacion de aire. El amplificador no debe ser instalado en lugares微量元素 o sin ventilacion (p. ej. en el departamento parala rueda de repuesto o bajo la esterilla del vehiculo). Recommendamos que lo instale en el maletero.
• Instale el amplificador de forma que quede protegido de sacudidas, asi como del polvo y la sociedad.
• Asegürese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podría producirse irradiaciones de ruido.
• El fusible y los elementos de mandodeferan ser accesiblestrashaberrealizadoel montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Porarlo, le recomendamos que el aparato sea montado por un experto, sobre todo cuando se trate de una instalacion con diversos altavoces o con un completeo sistemas multicanal.

CONEXIONES

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA

ATENCLON: Antes de comenzar con la instalacion, desconnecte el borne negativo de la bateria del coche para evacrar cortocircuitos.

El cableado del sistemas electrico de coches no suele ser suficiente para cumplir con las necessities de un amplificador. Asegürese de que los cables electricos que van al GND y al borne de +12V Sean de la dimensa sufficiente. Para la connexion entre la bateria y los terminales electricos del amplificador deben utiliser un cable con una seccion transversal de al menos 10mm^2

En primer lugar, conecte el terminal GND del amplificador y el polo negativo de la batería. Es muy importante estarleer una buena connexion, por lo que deben retardar los restos de sociedad de los+puntos de connexion de la bateria. Un contacto suelto peut provocar una disfuncion, o ruidos y distorsiones.

Una vez realizado este, la connexion del amplificador de +12V se unirá mediante un cable electrico con fusible integrado al polo positivo de la bateria. El fusible deben estar situado cerca de la bateria, y la longitud del cable del polo positivo que va desde la batería al fusible deben ser inferior a 30 cm. por motivos de seguidad. Inserte el fusible una vez que haya finalizzato con la totalidad de los trabajo de instalacion incluyendo la connexion de los altavoces.

Ahora, conecte el cable de control remoto del receptor de alta fidelidad para coche al terminal amplificador. Para conectar el terminal de control REM del amplificador y el aparato de mando, sera suficiente un cable de seccion transversal de 0.5mm^2

CONEXION DE ALTAVOCES

• La impedancia nunca debe ser inferior a 2 ohmios.
• Nunca conecte los cables del atavoz a la masa del chasis o la fuente de alimentacion de bateria

Si el amplificador funciona con bajos valores terminales o de forma incorrecta, tal y como hemos descririto ante iomente, pueda occurrir que resulten danados tanto el propio amplificador como el altovoz. En este caso, la garantía ya no sera valida.

CABLE AUDIO

En la instalacion del cable audio entre la calidad RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atencion a que el cable audio y el cable de alimentacion electrica no sean tendidos en el本身就是lado del vehiculo. Conviene practaruna instalacion separada, es decir la instalacion del cable de alimentacion en el conductor izquierdo del cable y del cable audio en el conducto derecho o bien vice versa. Ilro reduce la diafonia de interferencias frete a la audio-senal.

SALIDAS DE AUDIO PARA AMPLIFICADOS ADICIONALES

La postal de entrada de los conexiones LINE INPUT (Fig. 1,8) sera enrutada en stereo para los conexiones de Should be entered by the user. This is a special case of the line input that allows for the user to enter a text or a number.

ELEMENTOS DE MANDO

SENSIBILIDAD DE ENTRADA

El nivel de entrada pueda adaptarse a todas las radios de coche. Ponga el regulator de volumen de su radio en posicion media y ajuste el regulator del nivel de entrada GAIN (Fig. 1,7) de forma que se escuche un volumen medio. En esta posicion, normalmente se garantiza unaresherva de potencia suficiente si se da una distancia de voltaje sofométrico optima.

X-OVER SELECTOR

El selector de X-OVER determina el modo de funciona bajo la amplificador.

LPF/BPF: Filtro de paso bajo, el rango de fecuencia está limitado hacía arriba, ajustable por LPF (Fig. 1,4). El regulator HPF/SUB SONIC (Fig. 1,6) actúa de este modo como un filtro subsónico y limita la fecuencia hacía abajo (paso banda). NOTE: Si este regulator se conecta a un valor más alto que el regulator (Fig. 1,7), no hay sonido es audible.

HPF: Filtro de passage alto, el rango de Frequencia está limitado hacía abajo, ajustable por el regulator HPF/ SUB SONIC (Fig. 1,6).

FULL: Modelo de rangoplete, toda la gama de Frequencias se amplifica.

FILTRO DE PASO ALTO / SUB SONIC REGULABLE

Con el regulator HPF/SUB SONIC (Fig. 1,6) sue ajustar las fecuencias mas bajas, para filtrar las fecuencias mas bajas y optimizar el functiOnamento del subwoofer o generar una senal de paso-banda. Si no desea usable esta func iOn haga girar el regulator HPF/SUB SONIC (Fig. 1,6) a su izquierda hasta la posicjion 15HZ.

NOTA: Si este regulador se conecta a un valor mas alto que el regulador LPF, no hay sonido es audible.

FILTRO DE PASO BAJO REGULABLE

Selección el corte de fecuencia deseado en el regulator LPF (Fig. 1,4). De esta forma, solo las fecuencias por debajo del corte serán amplificadas y el subwoofer funciona más preciso y eficientemente.

BASS EQ REGULABLE

Con el regulador BASS EQ (Fig 1,3) se pueda ajustar el nivel de 0-12dB.

CONTROL REMOTO DE BAJO

Con el control remoto de bajo suministrado, pueda ajustar el volumen de su grave sin abandonar el asiento del conductor, lo que le ayudaráocularigel efecto deseado fácilmente.

CIRCUito DE PROTECTION

EI LED POWER (Fig. 1,1) encendido significa que el Amplificador funciona normalmente.

El LED PROTECT (Fig. 1,1) encendido significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado bajo de los altavoces. Si this occurir el circuito de proteccion del amplificador lo desconecta inmediamente. El amplificador volve a functionar por si solo una vez solventado el problema.

FIGURES (P. 28-30)

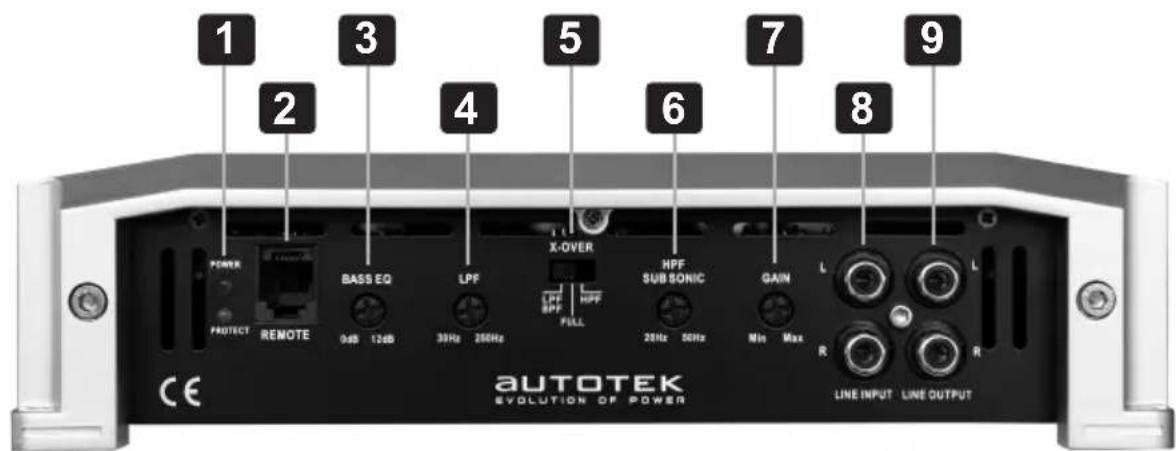

CONEXIONES Y ELEMENTOS DE MANDO (FIG. 1)

(1) LED PROTECT y LED POWER
(2) Conector par el control remoto de bajo suministrado
(3) Regulador de nivel de bajos
(4) Regulador de fecuencia de transicion bajo / bajo bando
(5) Selector para LPF/BPF (paso bajo/paso banda) / FULL (gamma completa) / HPF (subsonic/paso alto)
(6) Regulador de fecuencia de transicion subsonic/paso alta
(7) Regulador de nivel de entrada
(8) Entradas de audio
(9) Salidas de audio para amplificadores adiconiales

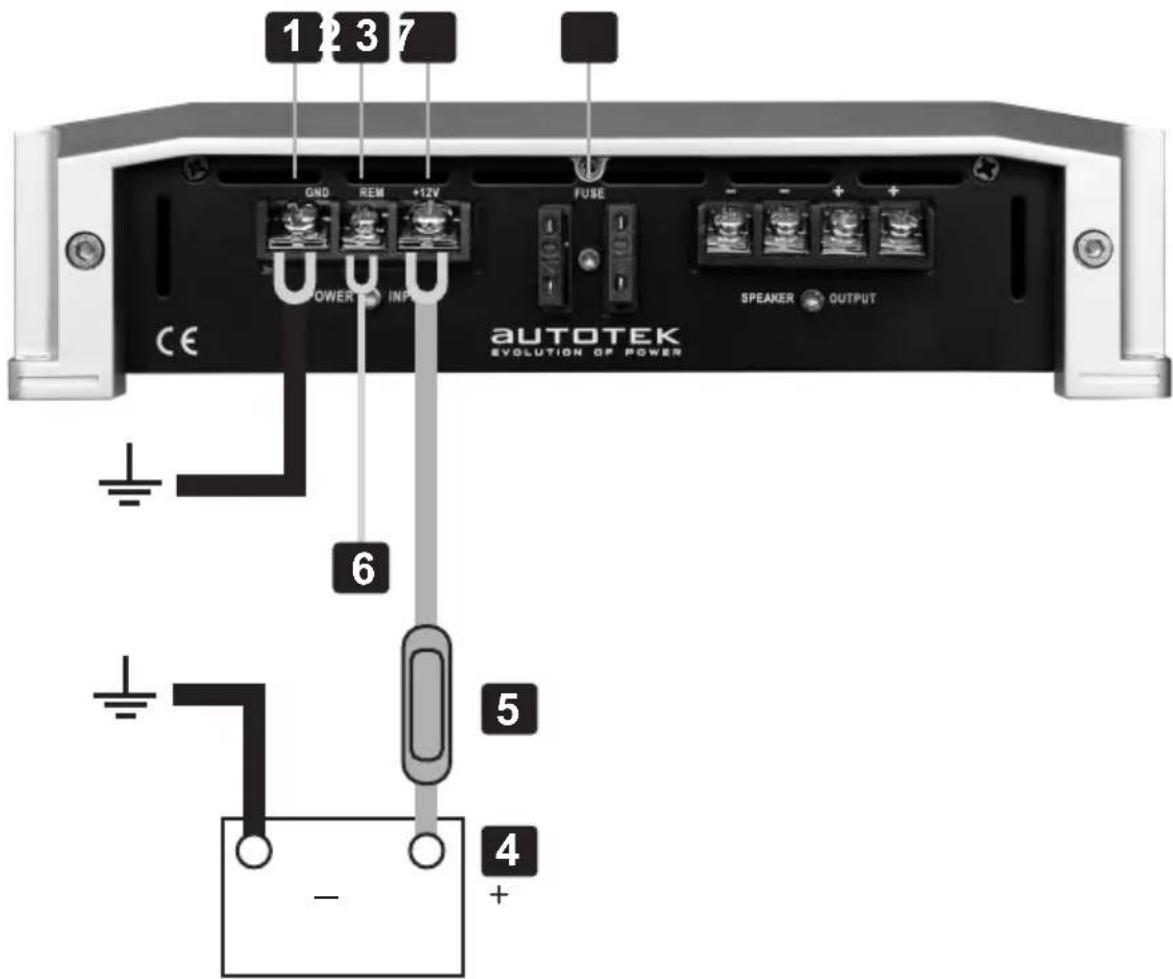

CONEXIONES DE ALIMENTACION Y ENCENDIDO A DISTANCIA (FIG. 2)

(1) Terminal de conexión GND para la masa, al polo negativo de la batería
(2) Terminal de conexión REM para el encendido a distancia
(3) Entrada alta optional para lascretas de altavoces
(4) Batería
(5) Fusible en linea (no incluido)
(6) Conexión del cable de launidad o de la antenna electrica
(7)Fusible

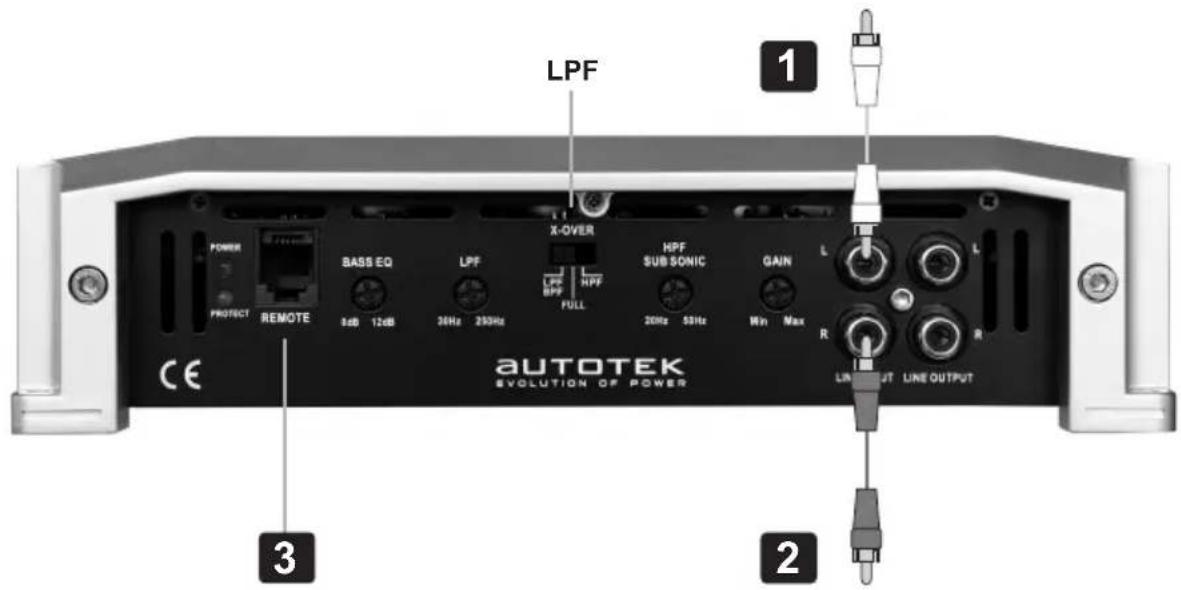

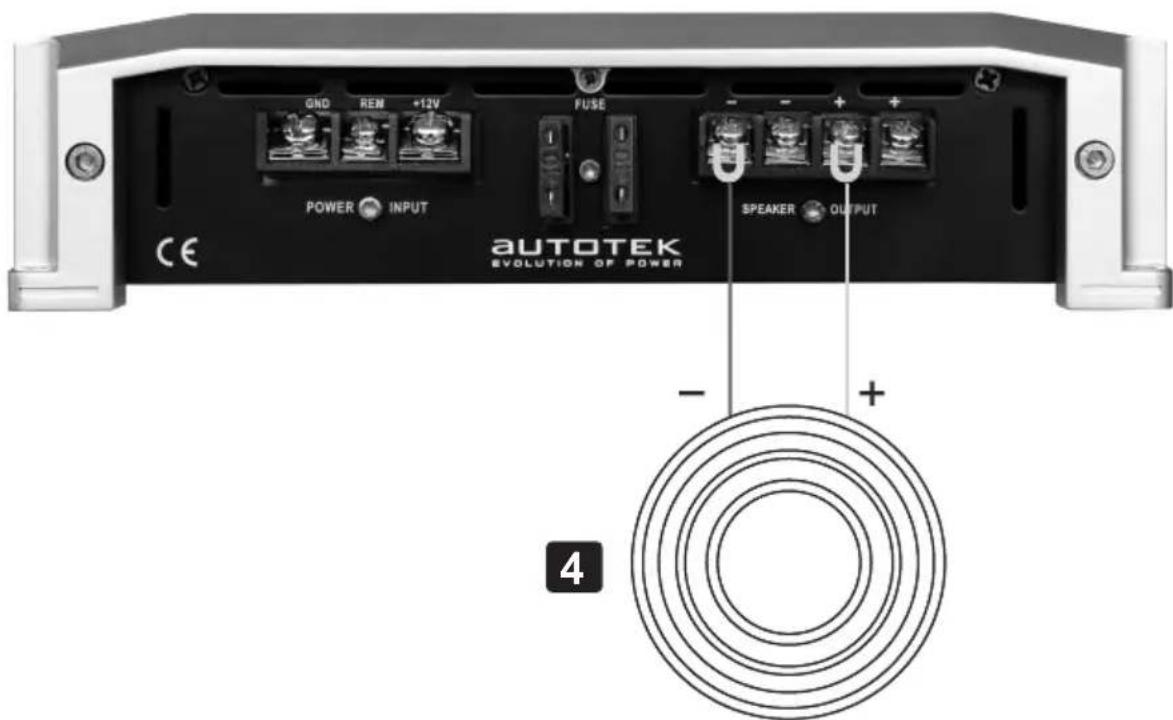

Si usted quere usar el amplificador con 2 lineas de salute del radio-cd para usar en 1 subwoofer, conectar de la?siguiente forma:

(1) A la radio del coche, salute de subwoofer
(2) A la radio del coche, calidad de subwoofer
(3) Control remoto de bajo suministrado
(4) Subwoofer (2 - 8 Ω)

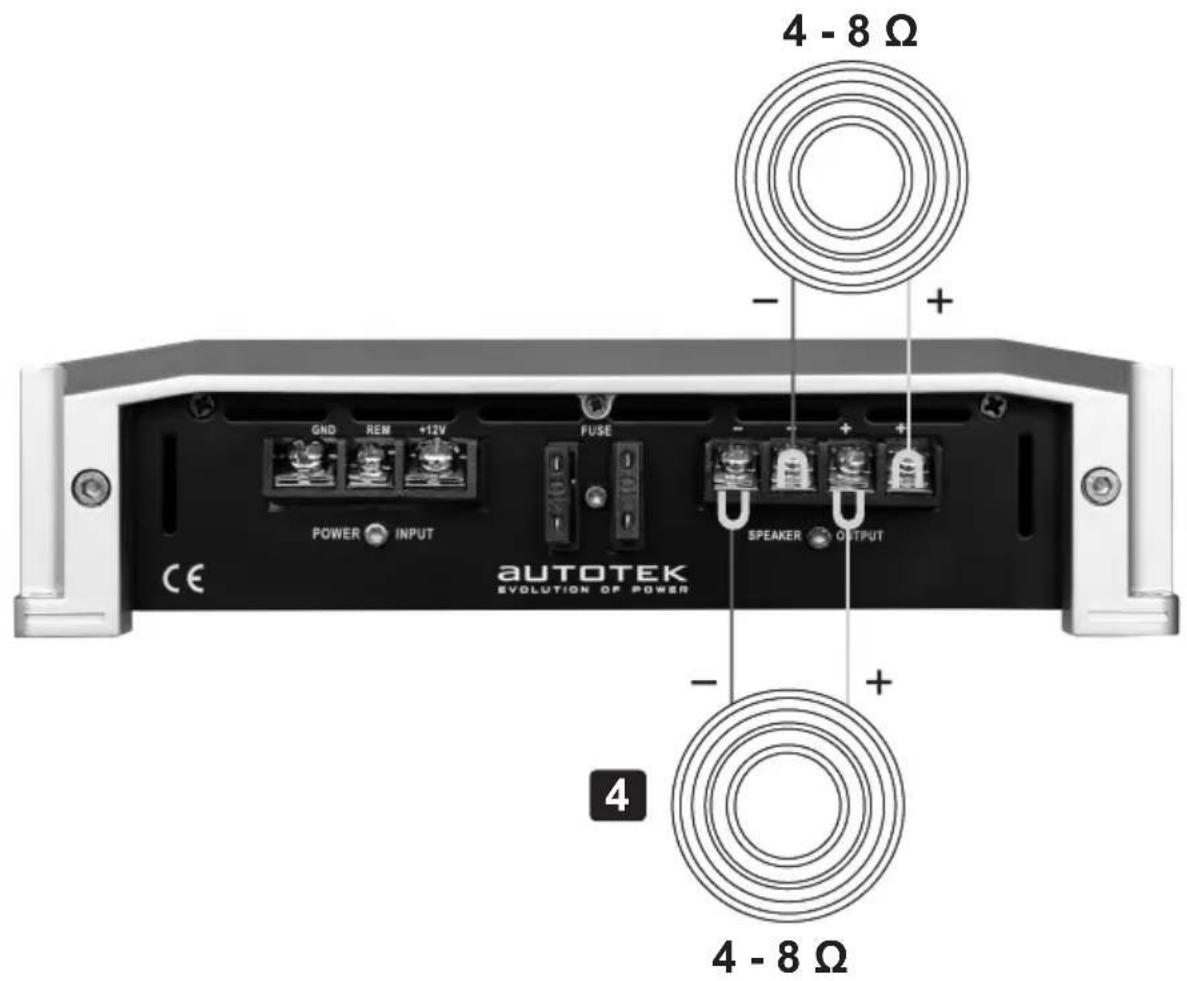

Si usted quiere usar el amplificador con 2 lineas de salute del radio-cd para usar en 2 subwoofer, conectar de lasumaente forma:

(1) A la radio del coche, salute de subwoofer
(2) A la radio del coche, salute de subwoofer
(3) Control remoto de bajo suministrado
(3) Subwoofer 1 (4 - 8 Ω)
(4) Subwoofer 2 (4 - 8 Ω)

IMPORTANT!

Tenga siempre en cuenta la polaridad correcta de las conexiones!

SOLUTION DE PROBLEMAS

Si Tiene problemas afterwards de la instalacion, siga los procedimientos de soluccion de problemas descritos a continuacion.

Procedimiento 1:

Verifique que el amplificador esté bien conectado. Compruebe que esté encendida la luz de POWER-LED.

Si la luz de POWER-LED está encendida vaya al Paso 3, de另一边 manera,continue.

1. Compruebe el fusible en linea en el cable positivo de la bateria. Cambie si es necessario.
2. Compruebe los fusibles en el amplificador. Cambie si es requisite.
3. Compruebe que la connexion a tierra este conectada a metal limpio en el chasis del vehiculo. Repare o cambie si es necessario.
4. Compruebe que haya 9 - 16 voltios en el positivo de la batería y en el cable de encendido de la unidad remota.

Compruebe la calidad de las conexiones de ambos cables en el amplificador, estereo y bateria / porta-fusibles.

Repare o cambie si es necessario.

Procedimiento 2:

La luz de PROTECT-LED está encendida.

1. Si la luz de proteccion está encendida, es una indication de que posiblemente haya un corto en las conexiones del altovoz. Compruebe si las conexiones del altovoz estan bien hechas y use un ohmetro para comprar si hay un corto en el cableado de los altovoces. Una impedancia de altovoz demasiado bajo también possible causar que se illumine la luz de proteccion. Esto peut ser también una sealsal de que se ha usedo el amplificador a una potencia muy elevada sin la ventilacion adecauda. Apague el systema yaje que el amplificador de enfe. Compruebe que el systema de carga del vehiculo(bateria, alternador) mantiene un voltaje adecuado. Si las actiones anterioles no solucionan el problema, el fallo peut estar en el amplificador.

Procedimiento 3:

Compruebe la calidad de sonido del amplificador.

1. Compruee si las conexiones de entrada RCA estan bien en el estereo y el amplificador. Compruee a lo longo del cable para ver si es retorcido, empalmado,etc. Pruebe las entradas RCA para determinar los voltajes de CA teniendo el estereo encendido. Repare o cambie si es requisiteo.
2. Desconecte la entrada RCA del amplificador. Conecte la entrada RCA desde el estreco de prueba directamente a la entrada del amplificador.

Procedimiento 4:

Verifique el amplificador si Tienechasquidos al encender.

1. Desconnecte la seals de entrada al amplificador y encienda y opaque el amplificador.
2. Si el ruido se elimina, conecte el conductor remote del amplificador a la unidad fuente con un modulo de encendido de retardo.

O

1. Use una fuente de 12 volteosdistincta para el conductor remoto del amplificador (ejemplo,directo a la bateria).
2. Si el ruido se elimina,use un relé para aislar el amplificador del la calidad de encendido ruidosa.

Procedimiento 5:

Verifique el amplificador si siente excessivo ruido de motor.

1. Pase todos los cables que ligan snales (RCA,cables de altavoces) leos de los cables de alimentacion y de tierra.
2. Desvie qualquiera y todos los componentes electricos entre el estereo y los amplificadores. Conecte el estereo directamente a la entrada del amplificador. Si el ruido desaparece el componente que está sando desviado es la causa del ruido.

0

1. Quite los cables a tierra existentes de todos los componentes electricos. Vuelva a conectarlos a tierra en Lugares differentes. Verifique que el situó de connexion a tierra está limpio,que sea metal brilloso sin pintura, oxido,etc.
   0
2. Añada un cable a tierra secundario desde el terminal negativo de la bateria al chasis de metal o al bloque del motor del vehiculo.
   0
3. Haga que su mecánico pruebe la carga del alternador y la batería. Verifique que el sistemas electrico del vehiculo este en order, incluyendo el distribuidor, las bujías, los cables de las bujías, el regulator de voltaje, etc.

1

2

3

2-8Ω

4
