Información del producto

Marca : ASROCK

Modelo : H110MDGS R2.0

Categoría : Placa madre

Especificaciones técnicas Formato: Micro ATX, Socket: LGA 1151, Chipset: Intel H110
Procesadores compatibles Procesadores Intel Core de 6ª y 7ª generación
RAM 2 x DDR4 DIMM, hasta 32 GB, frecuencia hasta 2400 MHz
Ranuras de expansión 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Almacenamiento 4 x SATA3 6.0 Gb/s, soporte RAID 0, 1, 5, 10
Conectividad 1 x LAN, 6 x USB 3.0, 2 x USB 2.0, HDMI, DVI-D
Uso Ideal para PCs de escritorio, juegos ligeros y aplicaciones de oficina
Mantenimiento Verificar regularmente las actualizaciones de BIOS y controladores
Seguridad Soporta TPM (Trusted Platform Module) para la seguridad de los datos
Información general Garantía del fabricante de 2 años, dimensiones: 24,4 cm x 20,5 cm

Preguntas frecuentes - H110MDGS R2.0 ASROCK

¿Qué procesadores son compatibles con la placa base ASROCK H110MDGS R2.0?
La placa base ASROCK H110MDGS R2.0 es compatible con procesadores Intel de 6ª y 7ª generación que utilizan el socket LGA 1151.
¿Cómo se instala la memoria RAM en la placa base?
Para instalar la memoria RAM, localice las ranuras DIMM en la placa base, alinee el módulo RAM con la ranura y luego insértelo firmemente hasta que los clips a cada lado encajen.
¿Qué tipo de memoria RAM soporta la placa base ASROCK H110MDGS R2.0?
Esta placa base soporta memoria DDR4 con frecuencias de hasta 2400 MHz y una capacidad máxima de 32 GB.
¿Cómo se actualiza el BIOS de la placa base?
Para actualizar el BIOS, descargue la última versión del BIOS desde el sitio oficial de ASROCK, copie el archivo en una unidad USB, reinicie el ordenador y acceda al BIOS pulsando 'F2' o 'DEL'. Use la herramienta 'Instant Flash' para seleccionar e instalar la actualización.
¿Qué puertos están disponibles en la placa base ASROCK H110MDGS R2.0?
La placa base dispone de puertos USB 3.0, USB 2.0, HDMI, VGA, Ethernet, así como conectores de audio para sonido.
¿Qué tipos de discos duros son compatibles con esta placa base?
La ASROCK H110MDGS R2.0 soporta discos duros SATA III y SATA II, así como SSD. Cuenta con 4 puertos SATA para almacenamiento.
¿Cómo solucionar un problema de visualización con la placa base?
Verifique que la tarjeta gráfica esté bien instalada y que el monitor esté correctamente conectado. También pruebe con otro cable o puerto. Si el problema persiste, intente restablecer el BIOS.
¿La placa base soporta RAID?
Sí, la placa base ASROCK H110MDGS R2.0 soporta configuraciones RAID 0, RAID 1 y RAID 10 para los discos duros conectados.
¿Cómo verificar la temperatura de la placa base?
Puede verificar la temperatura a través del BIOS o utilizando software de terceros como HWMonitor o Speccy una vez que el sistema operativo esté en funcionamiento.
¿Dónde puedo encontrar el manual de usuario de la placa base?
El manual de usuario puede descargarse desde el sitio oficial de ASROCK en la sección 'Soporte' dedicada a la placa base H110MDGS R2.0.

Descarga las instrucciones para tu Placa madre en formato PDF gratis! Encuentra tus instrucciones H110MDGS R2.0 - ASROCK y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. H110MDGS R2.0 de la marca ASROCK.

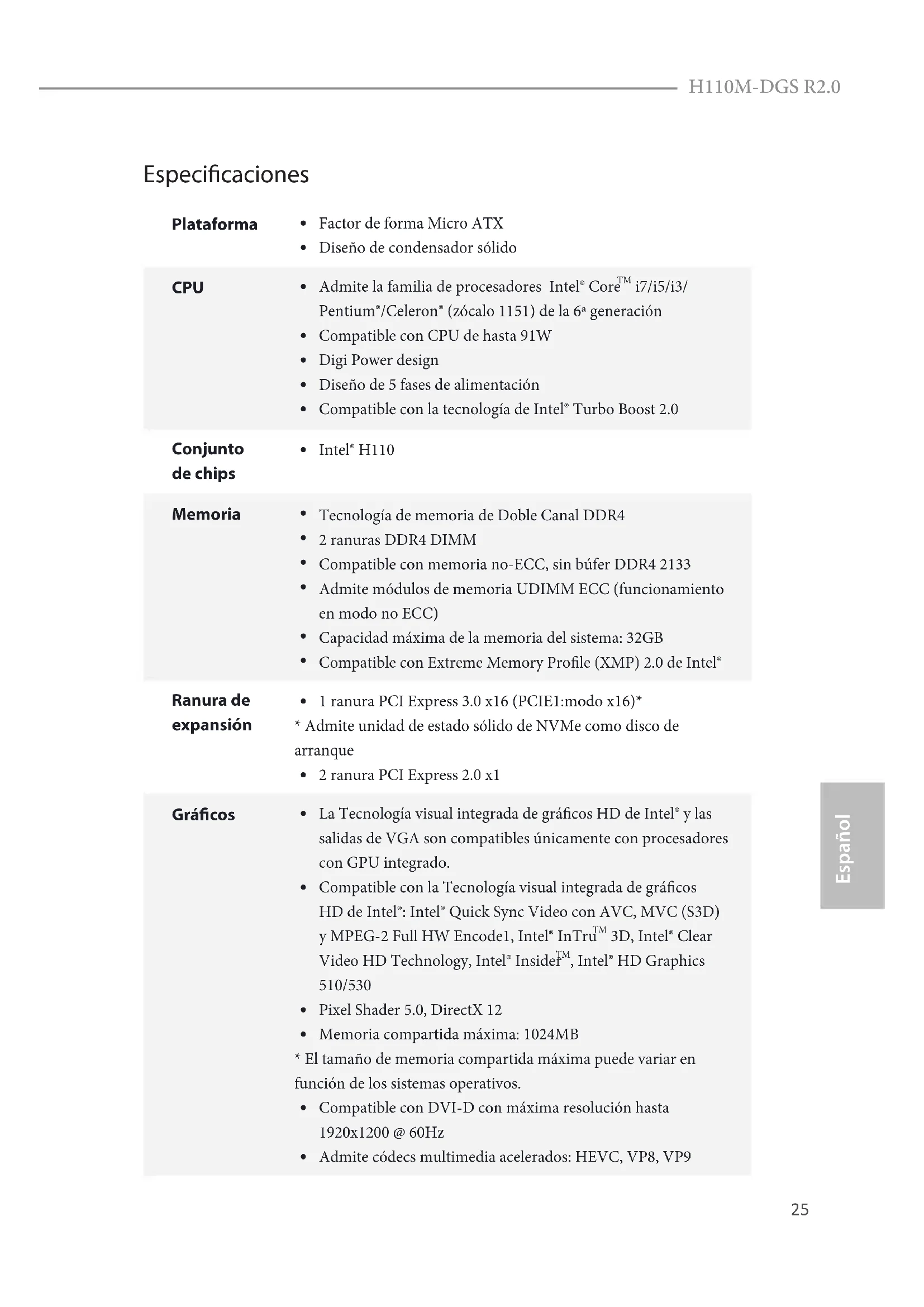

MANUAL DE USUARIO H110MDGS R2.0 ASROCK

Especicaciones Plataforma

Diseño de condensador sólido CPU

Admite la familia de procesadores Intel® Core

i7/i5/i3/ Pentium®/Celeron® (zócalo 1151) de la 6ª generación

Compatible con CPU de hasta 91W

Diseño de 5 fases de alimentación

Compatible con la tecnología de Intel® Turbo Boost 2.0 Conjunto de chips

Tecnología de memoria de Doble Canal DDR4

Compatible con memoria no-ECC, sin búfer DDR4 2133

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)

Capacidad máxima de la memoria del sistema: 32GB

  • Admite unidad de estado sólido de NVMe como disco de arranque

La Tecnología visual integrada de grácos HD de Intel® y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

Compatible con la Tecnología visual integrada de grácos HD de Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) y MPEG-2 Full HW Encode1, Intel® InTru

  • El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.

Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz

Compatible con función HDCP con puerto DVI-D

Compatible con reproducción Blu-ray (BD) Full HD de 1080p con puerto DVI-D Audio

  • Para congurar 7.1 Audio CH HD, deberá utilizar un módulo del panel frontal de audio HD y habilitar la característica de audio multicanal a través del controlador de audio.

Compatible con protección por sobretensión (protección ASRock Full Spike)

Compatible con Wake-On-LAN

Compatible con protección contra rayos y electricidad elec- trostática (protección ASRock Full Spike)

Admite la detección de cable LAN

1 puerto de ratón/teclado PS/2

4 puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))*

2 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike))*

  • La función de reactivación ACPI solo se admite en los puertos USB traseros.

Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono Alma- cenamiento

4 conectores SATA3 de 6,0 Gb/s, compatibles con las funciones NCQ, AHCI y “Hot Plug” Conector

1 cabezal de puerto de impresión

1 cabezal de puerto COM27 Español

1 x cabezal de intrusión de chasis y de altavoces

1 Conector (4 contactos) para el ventilador de la CPU

2 Conectores (4 contactos) para el ventilador del chasis

  • El conector de ventilador de la CPU admite el ventilador de la CPU con una potencia de ventilador máxima de 1 A (12 W).

1 Conector de alimentación ATX de 24 pines

1 conector de alimentación de 12V de 8 pines

2 cabezales USB 2.0 (compatible con 4 puertos USB 2.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

1 cabezal USB 3.0 (compatible con 2 puertos USB 3.0) (compatible con protección contra electricidad estática (protección ASRock Full Spike))

  • el conector USB_11_12 se comparte con el conector USB_9_10. Función del BIOS

BIOS legal UEFI AMI de compatible con interfaz gráca de usuario multilingüe

Eventos de reactivación conformes con ACPI 5.0

Compatible con SMBIOS 2.7

Método de sensor de temperatura de la CPU/Chasis

Tacómetro del ventilador de la CPU/Chasis

CPU/Chasis Ventilador silencioso (Ajuste automático de velocidad del ventilador del chasis por temperatura de la CPU)

Control multivelocidad del ventilador de la CPU/Chasis

Detección de CUBIERTA ABIERTA

  • Para instalar el sistema operativo Windows® 7, se necesita un disco de instalación modicado con los controladores xHCI empaquetados en el archivo ISO. Consulte la página 54 para obtener información más detallada.
  • Para obtener el controlador actualizado para Windows® 10, visite el sitio Web desde ASRock para obtener detalles: http://www.asrock.com Certica- ciones

Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)
