Informations produit

Marque : ASROCK

Modèle : H110MDGS R2.0

Catégorie : Carte mère

Caractéristiques techniques Format: Micro ATX, Socket: LGA 1151, Chipset: Intel H110
Processeurs compatibles Processeurs Intel Core de 6ème et 7ème génération
RAM 2 x DDR4 DIMM, jusqu'à 32 Go, fréquence jusqu'à 2400 MHz
Slots d'extension 1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Stockage 4 x SATA3 6.0 Gb/s, support RAID 0, 1, 5, 10
Connectivité 1 x LAN, 6 x USB 3.0, 2 x USB 2.0, HDMI, DVI-D
Utilisation Idéale pour les PC de bureau, jeux légers et applications bureautiques
Maintenance Vérifier régulièrement les mises à jour du BIOS et des pilotes
Sécurité Support TPM (Trusted Platform Module) pour la sécurité des données
Informations générales Garantie constructeur de 2 ans, dimensions: 24.4 cm x 20.5 cm

FOIRE AUX QUESTIONS - H110MDGS R2.0 ASROCK

Quelle est la compatibilité des processeurs pour la carte mère ASROCK H110MDGS R2.0 ?
La carte mère ASROCK H110MDGS R2.0 est compatible avec les processeurs Intel de 6ème et 7ème génération utilisant le socket LGA 1151.
Comment installer la mémoire RAM sur la carte mère ?
Pour installer la mémoire RAM, localisez les emplacements DIMM sur la carte mère, alignez le module RAM avec la fente, puis insérez-le fermement jusqu'à ce que les clips de chaque côté s'enclenchent.
Quel type de mémoire RAM est pris en charge par la carte mère ASROCK H110MDGS R2.0 ?
Cette carte mère prend en charge la mémoire DDR4 avec des fréquences allant jusqu'à 2400 MHz et une capacité maximale de 32 Go.
Comment mettre à jour le BIOS de la carte mère ?
Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK, copiez le fichier sur une clé USB, redémarrez l'ordinateur et accédez au BIOS en appuyant sur 'F2' ou 'DEL'. Utilisez l'outil 'Instant Flash' pour sélectionner et installer la mise à jour.
Quels ports sont disponibles sur la carte mère ASROCK H110MDGS R2.0 ?
La carte mère dispose de ports USB 3.0, USB 2.0, HDMI, VGA, Ethernet, ainsi que de prises audio pour le son.
Quels types de disques durs sont compatibles avec cette carte mère ?
La ASROCK H110MDGS R2.0 prend en charge les disques durs SATA III et SATA II ainsi que les SSD. Elle dispose de 4 ports SATA pour le stockage.
Comment résoudre un problème d'affichage avec la carte mère ?
Vérifiez que la carte graphique est bien installée et que le moniteur est correctement connecté. Testez également avec un autre câble ou port. Si le problème persiste, essayez de réinitialiser le BIOS.
La carte mère prend-elle en charge le RAID ?
Oui, la carte mère ASROCK H110MDGS R2.0 prend en charge les configurations RAID 0, RAID 1 et RAID 10 pour les disques durs connectés.
Comment vérifier la température de la carte mère ?
Vous pouvez vérifier la température via le BIOS ou en utilisant des logiciels tiers comme HWMonitor ou Speccy une fois le système d'exploitation démarré.
Où puis-je trouver le manuel d'utilisation de la carte mère ?
Le manuel d'utilisation peut être téléchargé depuis le site officiel d'ASROCK dans la section 'Support' dédiée à la carte mère H110MDGS R2.0.

Téléchargez la notice de votre Carte mère au format PDF gratuitement ! Retrouvez votre notice H110MDGS R2.0 - ASROCK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil H110MDGS R2.0 de la marque ASROCK.

MODE D'EMPLOI H110MDGS R2.0 ASROCK

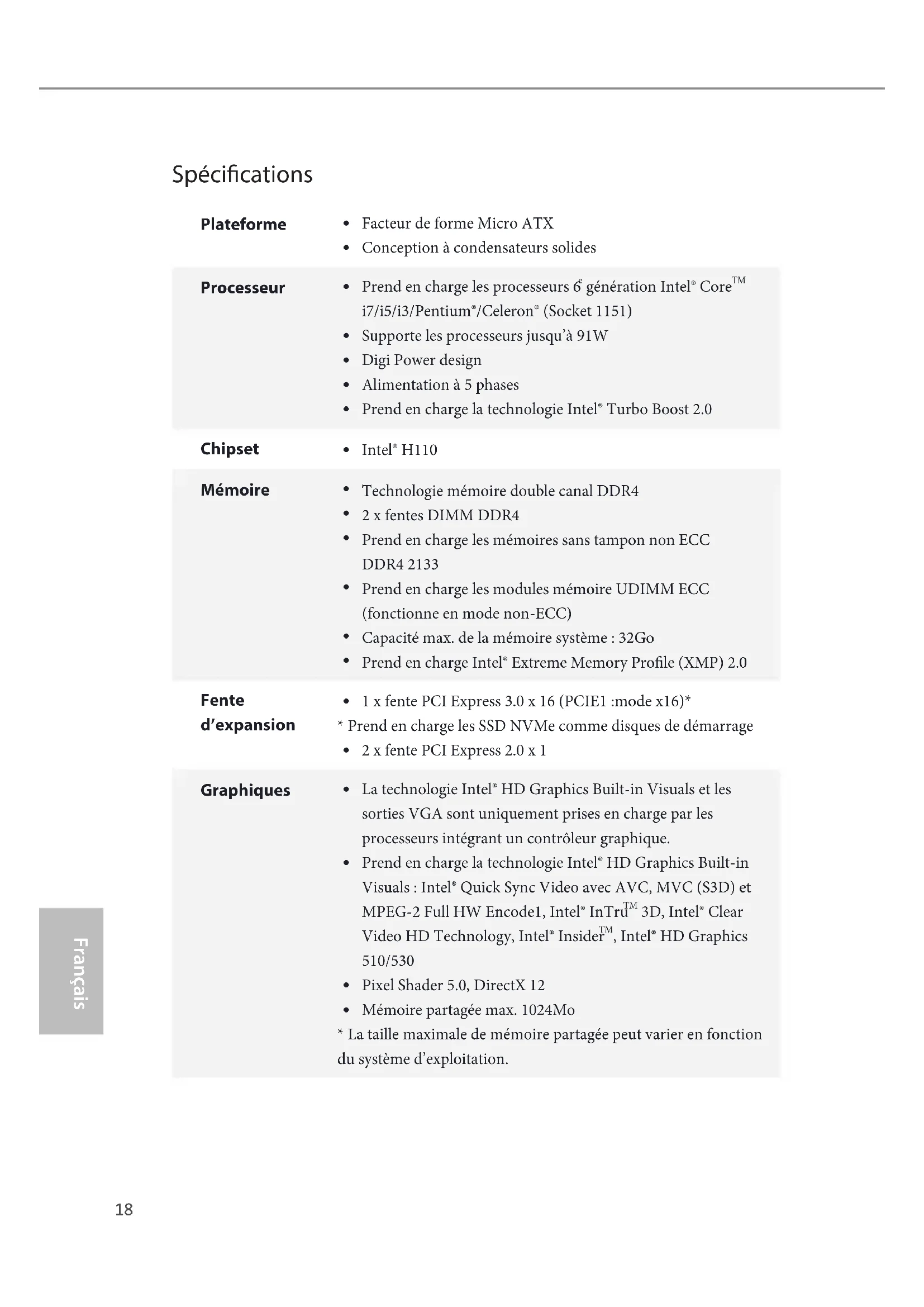

Français Spécications Plateforme

Facteur de forme Micro ATX

Conception à condensateurs solides Processeur

Prend en charge les processeurs 6

génération Intel® Core

Supporte les processeurs jusqu’à 91W

Alimentation à 5 phases

Prend en charge les mémoires sans tampon non ECC DDR4 2133

Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)

Capacité max. de la mémoire système : 32Go

  • Prend en charge les SSD NVMe comme disques de démarrage

La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

  • La taille maximale de mémoire partagée peut varier en fonction du système d’exploitation.19 Français

Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

Prend en charge les codecs multimédias accélérés: HEVC, VP8, VP9

  • Pour congurer l’audio 7.1 CH HD, il est nécessaire d’utiliser un module audio HD pour panneau frontal et d’activer la fonc- tion audio multicanal via le pilote audio.

Protection contre les surtensions (Protection complète contre les pics ASRock)

Capuchons ELNA Audio Réseau

Prend en charge la fonction Wake-On-LAN

Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)

Prend en charge la détection de câble LAN

Prend en charge PXE Connectique du panneau arrière

4 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

2 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))*

  • La fonction de réveil par ACPI est uniquement prise en charge sur les ports USB arrière.

1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone Stockage

4 x connecteurs SATA3 6,0 Gb/s, compatibles avec les fonc- tions NCQ, AHCI et «Hot Plug»20 Français Connecteur

1 x embase pour port d’impression

1 x embase pour port COM

1 x prise DEL d’alimentation et emplacement sur châssis

1 x connecteur pour ventilateur de processeur (4 broches)

2 x connecteur pour ventilateur de châssis (4 broches)

  • Le connecteur du ventilateur de l’unité centrale CPU prend en charge un ventilateur CPU d’une puissance maximale de 1A (12W).

1 x connecteur d’alimentation ATX 24 broches

1 x connecteur d’alimentation 12V 8 broches

1 x connecteur audio panneau frontal

2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

  • le connecteur USB_11_12 est partagé avec le connecteur USB_9_10. Caractéris- tiques du BIOS

BIOS UEFI AMI avec prise en charge d’interface graphique multilingue

Réglage de la tension CPU, DRAM, PCH 1,0V, VCCIO Surveillance du matériel

Détection de la température du processeur/châssis

Tachéomètre ventilateur processeur/châssis

Ventilateur silencieux processeur/châssis (réglage automa- tique de la vitesse du ventilateur du châssis d’après la tem- pérature du processeur)

Contrôle simultané des vitesses des ventilateurs processeur/ châssis

Détection CHASSIS OUVERT

Système d’exploitation

  • Pour installer Windows® 7, un disque d'installation modié avec les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous à la page 54 pour des instructions plus détaillées.
  • Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails: http://www.asrock.com Certica- tions
