Produktinformationen

Marke : ASROCK

Modell : H110MDGS R2.0

Kategorie : Motherboard

Technische Merkmale	Format: Micro ATX, Sockel: LGA 1151, Chipsatz: Intel H110
Kompatible Prozessoren	Intel Core Prozessoren der 6. und 7. Generation
RAM	2 x DDR4 DIMM, bis zu 32 GB, Frequenz bis zu 2400 MHz
Erweiterungssteckplätze	1 x PCIe 3.0 x16, 1 x PCIe 2.0 x1
Speicher	4 x SATA3 6.0 Gb/s, RAID-Unterstützung 0, 1, 5, 10
Konnektivität	1 x LAN, 6 x USB 3.0, 2 x USB 2.0, HDMI, DVI-D
Verwendung	Ideal für Desktop-PCs, leichte Spiele und Büroanwendungen
Wartung	Regelmäßig BIOS- und Treiber-Updates überprüfen
Sicherheit	Unterstützt TPM (Trusted Platform Module) für Datensicherheit
Allgemeine Informationen	2 Jahre Herstellergarantie, Abmessungen: 24,4 cm x 20,5 cm

Häufig gestellte Fragen - H110MDGS R2.0 ASROCK

Welche Prozessoren sind mit dem ASROCK H110MDGS R2.0 Motherboard kompatibel?

Das ASROCK H110MDGS R2.0 Motherboard ist kompatibel mit Intel Prozessoren der 6. und 7. Generation, die den Sockel LGA 1151 verwenden.

Wie installiert man den RAM auf dem Motherboard?

Um den RAM zu installieren, lokalisieren Sie die DIMM-Steckplätze auf dem Motherboard, richten Sie das RAM-Modul an der Nut aus und drücken Sie es fest hinein, bis die Clips an beiden Seiten einrasten.

Welcher RAM-Typ wird vom ASROCK H110MDGS R2.0 Motherboard unterstützt?

Dieses Motherboard unterstützt DDR4-Speicher mit Frequenzen bis zu 2400 MHz und einer maximalen Kapazität von 32 GB.

Wie aktualisiert man das BIOS des Motherboards?

Um das BIOS zu aktualisieren, laden Sie die neueste BIOS-Version von der offiziellen ASROCK-Website herunter, kopieren Sie die Datei auf einen USB-Stick, starten Sie den Computer neu und rufen Sie das BIOS durch Drücken von 'F2' oder 'DEL' auf. Verwenden Sie das Tool 'Instant Flash', um das Update auszuwählen und zu installieren.

Welche Anschlüsse sind auf dem ASROCK H110MDGS R2.0 Motherboard verfügbar?

Das Motherboard verfügt über USB 3.0, USB 2.0, HDMI, VGA, Ethernet sowie Audioanschlüsse für Sound.

Welche Arten von Festplatten sind mit diesem Motherboard kompatibel?

Das ASROCK H110MDGS R2.0 unterstützt SATA III und SATA II Festplatten sowie SSDs. Es verfügt über 4 SATA-Ports für Speichergeräte.

Wie behebt man ein Anzeigeproblem mit dem Motherboard?

Überprüfen Sie, ob die Grafikkarte richtig installiert ist und der Monitor korrekt angeschlossen ist. Testen Sie auch ein anderes Kabel oder einen anderen Anschluss. Wenn das Problem weiterhin besteht, versuchen Sie, das BIOS zurückzusetzen.

Unterstützt das Motherboard RAID?

Ja, das ASROCK H110MDGS R2.0 Motherboard unterstützt RAID-Konfigurationen 0, 1 und 10 für angeschlossene Festplatten.

Wie überprüft man die Temperatur des Motherboards?

Sie können die Temperatur über das BIOS oder mit Drittanbieter-Software wie HWMonitor oder Speccy überprüfen, sobald das Betriebssystem gestartet ist.

Wo finde ich das Benutzerhandbuch für das Motherboard?

Das Benutzerhandbuch kann von der offiziellen ASROCK-Website im Bereich 'Support' für das H110MDGS R2.0 Motherboard heruntergeladen werden.

Laden Sie die Anleitung für Ihr Motherboard kostenlos im PDF-Format! Finden Sie Ihr Handbuch H110MDGS R2.0 - ASROCK und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. H110MDGS R2.0 von der Marke ASROCK.

BEDIENUNGSANLEITUNG H110MDGS R2.0 ASROCK

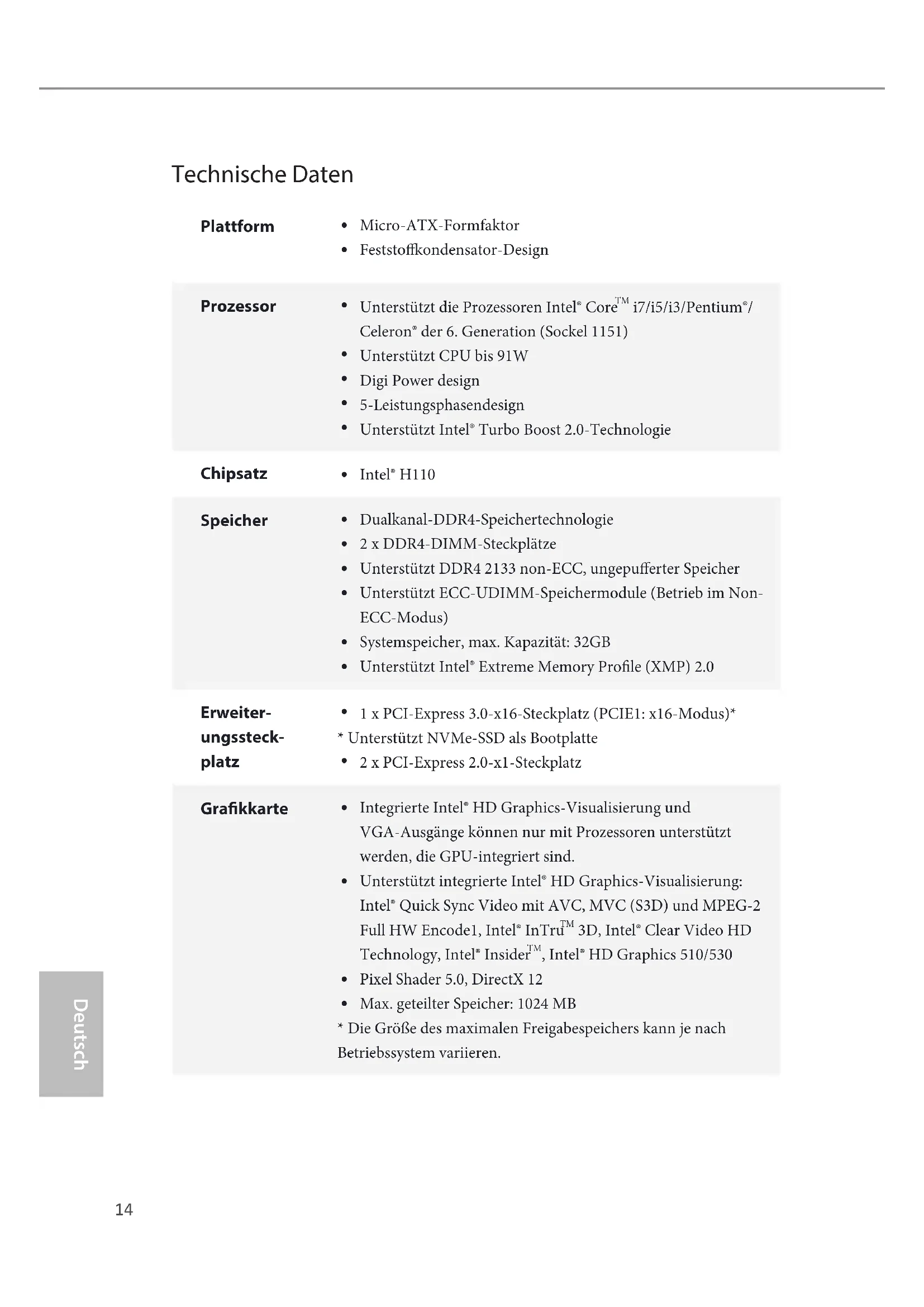

Deutsch Technische Daten Plattform

Unterstützt die Prozessoren Intel® Core

Unterstützt CPU bis 91W

5-Leistungsphasendesign

Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

Intel® H110 Speicher

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-DIMM-Steckplätze

Unterstützt DDR4 2133 non-ECC, ungepuerter Speicher

Unterstützt ECC-UDIMM-Speichermodule (Betrieb im Non- ECC-Modus)

Systemspeicher, max. Kapazität: 32GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0 Erweiter- ungssteck- platz

1 x PCI-Express 3.0-x16-Steckplatz (PCIE1: x16-Modus)*

Unterstützt NVMe-SSD als Bootplatte

2 x PCI-Express 2.0-x1-Steckplatz Grakkarte

Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

Max. geteilter Speicher: 1024 MB

Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.15 Deutsch

Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

Unterstützt HDCP mit DVI-D-Ports

Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D-Ports Audio

Zur Konguration von 7.1-Kanal-HD-Audio müssen Sie ein HD-Frontblenden-Audiomodul nutzen und den Mehrkanalton über den Audiotreiber aktivieren.

Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

Unterstützt Wake-On-LAN

Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

Unterstützt LAN-Kabelerkennung

Unterstützt PXE Rückblende, E/A

1 x PS/2-Maus-/Tastatur-anschluss

4 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))*

2 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))*

Die ACPI-Weckfunktion wird nur an rückseitigen USB-Ports unterstützt.

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon Speicher

4 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging16 Deutsch Anschluss

1 x Druckanschluss-Stileiste

1 x COM-Anschluss-Stileiste

1 x Gehäuseeingri- und Lautsprecher-Stileiste

2 x Gehäuselüeranschluss (4-polig)

Der CPU-Lüeranschluss unterstützt einen CPU-Lüer mit maximal 1 A (12 W) Leistung.

1 x 24-poliger ATX-Netzanschluss

2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

USB_11_12-Anschluss wird mit USB_9_10-Anschluss geteilt. BIOS- Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 5.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

CPU, DRAM, PCH 1,0V, VCCIO Mehrfachspannungsanpas- sung Hard- wareüber- wachung

CPU-/Gehäusetemperaturerkennung

CPU-/Gehäuselüertachometer

Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU-Temperatur)

CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

Zur Installation des Windows® 7-Betriebssystems wird ein modiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 54.

Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com Zerti- zierungen
