Lumix G 20mm f1.7 II - Lente fotográfica PANASONIC - Manual de uso y guía de instrucciones gratis

Característica	Detalles
Tipo de objetivo	Fijo
Distancia focal	20 mm
Apertura máxima	f/1.7
Montura	Micro 4/3
Construcción óptica	7 elementos en 5 grupos
Ángulo de visión	57°
Distancia mínima de enfoque	0,20 m
Dimensiones	63 mm de diámetro x 25 mm de longitud
Peso	120 g
Uso recomendado	Fotografía de paisaje, retrato y con poca luz
Mantenimiento	Limpiar con un paño suave, evitar productos químicos agresivos
Seguridad	Evitar la exposición a la humedad y al polvo
Accesorios incluidos	Tapa de objetivo, parasol
Compatibilidad	Cámaras Micro 4/3

Preguntas frecuentes - Lumix G 20mm f1.7 II PANASONIC

¿Qué tipo de montura utiliza el objetivo Panasonic Lumix G 20mm f1.7 II?

El objetivo utiliza la montura Micro Four Thirds.

¿Por qué mi objetivo no enfoca?

Asegúrate de que el objetivo esté correctamente montado en la cámara y que esté en modo autofocus. También verifica que la cámara esté en modo foto y no en modo video.

¿Cómo limpiar el objetivo de forma segura?

Usa un pincel suave o un soplador para eliminar el polvo, luego un paño de microfibra ligeramente humedecido con un limpiador de objetivos para limpiar la lente.

¿Es compatible el objetivo con todas las cámaras Panasonic?

El objetivo es compatible con todas las cámaras que usan la montura Micro Four Thirds, incluidos los modelos Panasonic y Olympus.

¿Cuál es el peso del objetivo Panasonic Lumix G 20mm f1.7 II?

El objetivo pesa aproximadamente 120 g.

¿Por qué mis fotos están borrosas?

Las fotos borrosas pueden ser causadas por el movimiento de la cámara. Asegúrate de usar una velocidad de obturación adecuada o un trípode. También verifica el enfoque.

¿Este objetivo es bueno para fotografía con poca luz?

Sí, gracias a su apertura máxima de f1.7, este objetivo es adecuado para fotografía con poca luz.

¿Cómo usar el modo manual con este objetivo?

Para usar el modo manual, configura tu cámara en modo M y ajusta la apertura y la velocidad de obturación según sea necesario.

¿Hay algún filtro que pueda usar con este objetivo?

Sí, el objetivo tiene una rosca para filtro de 46 mm. Puedes usar filtros de este tamaño.

¿Dónde puedo encontrar actualizaciones de firmware para este objetivo?

Las actualizaciones de firmware para el objetivo se pueden encontrar en el sitio oficial de Panasonic en la sección de soporte.

MANUAL DE USUARIO Lumix G 20mm f1.7 II PANASONIC

Información para su seguridad 32

Prevención contra las averías 35

Accesorios suministrados 36

Nombres y funciones de los componentes...... 37

Unir y quitar el objetivo 37

Precauciones para el uso 39

Búsqueda de averías.... 40

Especificaciones.... 41

Información para su seguridad

Mantenga la unidad lo más lejos que sea posible de equipos electromagnéticos (como hornos de microondas, televisores, vídeo juegos, trasmisores radio, líneas de alto voltaje, etc.).

- No utilice la cámara cerca de teléfonos móviles, ya que lo de hacerlo puede producir ruido que afectará negativamente a las imágenes y el sonido.

- Si la cámara queda afectada negativamente por un equipo electromagnético y deja de funcionar correctamente, apague la cámara y quite la batería y/o el adaptador de CA conectado. Luego vuelva a insertar la batería y/o vuelva a conectar el adaptador de CA y encienda la cámara.

El objetivo puede usarse con una cámara digital compatible con el estándar de montaje de objetivos del "Micro Four Thirds™ System".

- No se puede montar en una cámara con estándar de soporte Four Thirds™.

- Las figuras de la cámara digital en estas instrucciones de funcionamiento muestran la DMC-GF6 en concepto de ejemplo.

- E aspecto y las especificaciones de los productos descritos en este manual pueden diferir de los productos reales que usted ha comprado debido a aumentos sucesivos.

- El logotipo Micro Four Thirds™ y Micro Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.

- El logotipo Four Thirds™ y Four Thirds son marcas comerciales o marcas comerciales registradas de Olympus Imaging Corporation, en Japón, Estados Unidos, la Unión Europea y otros países.

• G MICRO SYSTEM es un sistema de cámara digital con objetivo intercambiable de LUMIX basado en el estándar Micro Four Thirds System.
• Los nombres de los sistemas y productos que se mencionan en estas instrucciones generalmente son marcas comerciales registradas o marcas comerciales de los fabricantes que desarrollaron el sistema o producto en cuestión.

ESPAÑOL

Eliminación de Aparatos Viejos

Solamente para la Unión Europea y países con sistemas de reciclado.

Este símbolo en los productos, su embalaje o en los documentos que los acompañen significa que los productos eléctricos y electrónicos usadas no deben mezclarse con los residuos domésticos.

Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos llévelos a los puntos de recogida de acuerdo con su legislación nacional.

Si los elimina correctamente ayudará a preservar valoresos recursos y evitará potenciales efectos negativos sobre la salud de las personas y sobre el medio ambiente.

Para más información sobre la recogida u reciclaje, por favor contacte con su ayuntamiento.

Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo con la legislación nacional.

Prevención contra las averías

Atención del objetivo

• La arena y el polvo pueden dañar el objetivo. Cuando usa el objetivo en una playa, tenga cuidado de que ni arena ni polvo entren en el interior del objetivo o los terminales, etc.
• Este objetivo no es impermeable. Si caen gotas de agua en el objetivo, límpielo con un paño seco.
• No ejerce demasiada presión en el objetivo.
• Cuando hay suciedad (agua, aceite, huellas dactilares, etc.) en la superficie del objetivo, la imagen puede salir afectada. Limpie ligeramente con un paño blando y seco antes y después de tomar las imágenes.
• No meta el soporte del objetivo mirando hacia abajo. No deje que se ensucien los punto de contacto ①.

Acerca de la condensación (Empañamiento del objetivo)

• La condensación ocurre cuando se encuentra una diferencia en la temperatura y humedad como se describe abajo. La condensación puede hacer ensuciar el objetivo y producir hongos y un funcionamiento defectuoso, por lo tanto ponga cuidado en las situaciones a continuación:
• Cuando lleva la cámara en casa desde el aire libre durante un tiempo frío
• Cuando lleva la cámara dentro de un coche con aire acondicionado
• Cuando sopla en el objetivo aire frío desde un acondicionador de aire
• En lugares húmedos

- Para impedir la condensación, meta la cámara en una bolsa de plástico para que se aclimate a la temperatura ambiente. Si ocurre condensación, apague la alimentación y la deje así durante dos horas. Una vez de que la cámara se haya aclimatado a la temperatura ambiente en empañamiento desaparece naturalmente.

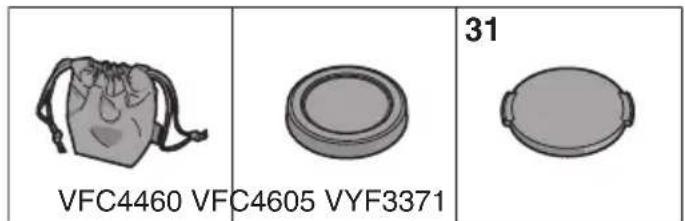

Accesorios suministrados

[Controles a realizar cuando va a desembalar la unidad]

Al quitar la unidad de su embalaje, compruebe que se encuentren la unidad principal y los accesorios suministrados. Además compruebe el aspecto externo y las funciones para verificar que no hayan padecidos daños durante la distribución y el transporte.

Por si encuentra un cualquier problema, antes de usar el producto llame a su comerciante.

Los números de producto se aplican desde junio de 2013. Estos pueden estar sujetos a modificaciones.

1 Bolsa de almacenamiento del objetivo
2Tapa trasera del objetivo

(La tapa trasera del objetivo y la tapa del objetivo intercambiable al momento de la compra.)

3Tapa del objetivo

Nombres y funciones de los componentes

1 Superficie del objetivo
2Anillo del enfoque

3Punto de contacto
4Marca para ajustar el objetivo

Este objetivo compacto usa un sistema de accionamiento para conseguir un F1.7 luminoso.

Como consecuencia, existe sonido operativo y vibraciones al enfocar, pero no es un funcionamiento defectuoso.

El sonido operativo se graba el utilizar el enfoque automático en la grabación de imágenes en movimiento. Si le molesta el sonido operativo, le recomendamos ajustar el enfoque manual ([MF]) y fijar el enfoque antes de grabar para evitar grabar el ruido del objetivo.

Unir y quitar el objetivo

• Se refiera también a las instrucciones de funcionamiento de la cámara para unir y separar el objetivo.
• Compruebe que la cámara esté apagada.
• Saque la tapa trasera de la lente.

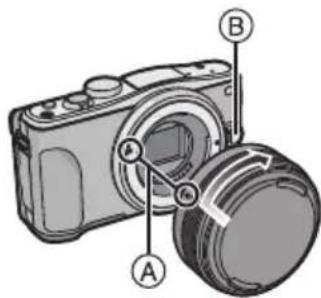

■ Unión del objetivo

Alinee las marcas para ajustar el objetivo Ⓐ ubicadas en el cuerpo de la cámara y el mismo objetivo, luego gire éste en la dirección de la flecha hasta que dispare.

• No presione el botón de liberación de la lente Ⓑ cuando coloca una lente.
• Como el soporte del objetivo podría salir rayado, no trate de unir el objetivo a la cámara manteniéndolo de ángulo.
• Compruebe que el objetivo esté unido correctamente.
• Asegúrese de sacar la tapa del objetivo al grabar.

■ Separación del objetivo

Mientras presiona el botón de liberación de la lente Ⓑ, gire la lente hacia la flecha hasta que se detenga y luego retírela.

• Una la tapa trasera de manera que el punto de contacto del objetivo no salga rayado.
• Una la tapa del cuerpo a la cámara para que ni suciedad ni polvo entren dentro de la unidad principal.

■ Unión de los filtros

• Puede tener lugar viñeteado si usa 2 o más protectores MC (opcionales:DMW-LMC46), filtros PL (opcionales:DMW-LPL46) o filtros ND (opcionales:DMW-LND46), o bien si usa protectores y/o filtros espesos.
• Tal vez sea imposible de retirar el filtro si está demasiado apretado, por lo que no debe apretarlo demasiado fuerte.
• Se puede colocar la tapa del objetivo con el filtro ya colocado.
• Si tiene problemas para quitar o poner el filtro PL (opcional: DMW-LPL46), le recomendamos encender la cámara digital e intentarlo de nuevo con el modo de enfoque ajustado en “manual” ([MF]).
• No consigue acoplar un objetivo de conversión o adaptador a este objetivo. Puede usarse un filtro, pero acoplar cualquier otro elemento puede dañar el objetivo.

Precauciones para el uso

Tenga cuidado de no hacer caer el objetivo ni le choque contra. Asimismo tenga cuidado de no presionarlo demasiado.

• Tenga cuidado de no hacer caer la bolsa en la que cabe el objetivo. Éste podría dañarse, la cámara podría dejar de funcionar normalmente y las imágenes ya podrían no grabarse.

Cuando usa pesticidas y otras substancias volátiles alrededor de la cámara tenga cuidado de que no entre en el objetivo.

- Si dichas substancias caen en el objetivo, éstas pueden dañarlo o hacer desconchar su barniz.

No transporte la unidad si ésta está todavía unida al cuerpo de la cámara.

• De ninguna manera la unidad debe ser usada o almacenada en uno de los siguientes lugares ya que lo de hacerlo podría perjudicarla o producir un funcionamiento defectuoso.
• Bajo la luz directa del sol o bien a lo largo de la costa durante el verano

• En lugares donde haya altas temperaturas o altos niveles de humedad o bien donde sean repentinos los cambios de temperatura y humedad

• En lugares donde haya altas concentraciones de arena, polvo o suciedad

• Donde haya llamas
  – Cerca de calefactores, acondicionadores de aire o humedecedores
• Donde el agua puede hacer mojar la unidad
• Donde haya vibraciones
• Dentro de un vehículo
• Se refiera también a las instrucciones de funcionamiento de la cámara digital.
• Cuando no ha de ser usada la unidad por un período prolongado, le recomendamos guardar con un desecante (silicagel). El hecho de no hacerlo podría ocasionar una avería causada por el moho etc. Se recomienda que compruebe el funcionamiento de la unidad antes de usarla.
• No deje el objetivo en contacto con productos de plástico durante largos períodos de tiempo.
• No toque los contactos eléctricos de la unidad. Lo de hacerlo puede causar avería en la unidad.
• No desmonte ni modifique la unidad.

No utilice gasolina, diluyente, alcohol u otros agentes de limpieza parecidos para limpiar la unidad.

- El hecho de usar disolventes puede dañar el objetivo y hacer desconchar su barniz.

• Quite cualquier indicio de polvo o huellas dactilares con un paño blando y seco.
• Use un paño suave y seco para eliminar suciedad y polvo de la anilla de enfoque.
• No use detergentes para cocina o un paño tratado químicamente.

Búsqueda de averías

Se oye un sonido cuando se enciende o se apaga la cámara.

Se escucha un sonido desde la lente al tomar la imagen de un sujeto brillante como en exteriores.

- Éste es el sonido del objetivo o el movimiento de abertura y no es un funcionamiento defectuoso.

Especificaciones

Las especificaciones están sujetas a cambio sin previo aviso.

Longitud focal f=20 mm	(Igual a una cámara de película de 35 mm: 40 mm)
Tipo de abertura	7 aspas de diafragma/Diafragma de apertura circular
Gama de abertura F1.7
Valor de abertura mínimo F16
Estructura del objetivo	7 elementos en 5 grupos (2 objetivos esféricos)
En la distancia del enfoque	0,2 m a ∞ (desde la línea de referencia de la distancia del enfoque)
Máxima ampliación de la imagen	0,13× (Igual a una cámara de película de 35 mm: 0,25×)
Estabilizador óptico de la imagen No	disponible
Soporte “Micro Four Thirds Mount”
Ángulo visual 57°
Diámetro del filtro 46 mm
Diámetro máx. Aprox. 63 mm
Longitud total Aprox. 25,5 mm	(desde la punta del objetivo hasta la base lateral de la montura del objetivo)
Peso Aprox. 87 g

- Cuando usa el objetivo con una cámara digital LUMIX, no puede ajustar a [AFC]/[AFF] en el modo de enfoque o [CAF] en [PRE AF]. (Desde junio de 2013) (Los modos de enfoque disponibles pueden variar según la cámara)

Indice
