Lumix G 20mm f1.7 II - Obiettivo fotografico PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Obiettivo intercambiabile per fotocamera digitale
Marca	Panasonic
Modello	Lumix G 20mm f1.7 II
Distanza focale	20 mm (equivalente 35 mm: 40 mm)
Apertura massima	F1.7
Apertura minima	F16
Composizione ottica	7 elementi in 5 gruppi (di cui 2 lenti asferiche)
Angolo di campo	57°
Diametro del filtro	46 mm
Distanza minima di messa a fuoco	0,2 m
Ingrandimento massimo	0,13× (equivalente 35 mm: 0,25×)
Stabilizzatore ottico	Non disponibile
Attacco	Micro Four Thirds
Diametro massimo	Circa 63 mm
Lunghezza totale	Circa 25,5 mm
Peso	Circa 87 g
Accessori in dotazione	Borsa di custodia, copriobiettivo anteriore, copriobiettivo posteriore
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi (benzene, alcol).
Sicurezza	Evitare campi magnetici, condensa, urti. Non smontare.
Ricambi e riparabilità	Filtri opzionali 46 mm (MC, PL, ND). Nessun convertitore o adattatore autorizzato.
Informazioni generali	Obiettivo compatto con motore silenzioso. Compatibile con fotocamere Micro Four Thirds (es. DMC-GF6).

Domande frequenti - Lumix G 20mm f1.7 II PANASONIC

Posso utilizzare questo obiettivo con un corpo macchina Four Thirds classico?

No, questo obiettivo è progettato per l'attacco Micro Four Thirds esclusivamente. Non può essere montato su fotocamere con attacco Four Thirds.

Come evitare la condensa (appannamento) sull'obiettivo?

In caso di sbalzi di temperatura (es. da esterno freddo a interno caldo), mettere la fotocamera in un sacchetto di plastica finché non si adatta alla temperatura ambiente. Se si forma appannamento, spegnere la fotocamera e attendere circa 2 ore.

Quali filtri posso utilizzare con questo obiettivo?

Puoi utilizzare filtri di diametro 46 mm, come i protettivi MC, PL o ND (modelli opzionali DMW-LMC46, DMW-LPL46, DMW-LND46). Evita di impilare più filtri per prevenire la vignettatura.

Questo obiettivo produce rumore durante l'autofocus?

Sì, è possibile sentire un leggero rumore e vibrazioni durante la messa a fuoco automatica. Per la registrazione video, si consiglia di passare alla messa a fuoco manuale (MF) per evitare di captare questi suoni.

Come pulire correttamente l'obiettivo?

Utilizzare un panno morbido e asciutto per pulire la superficie dell'obiettivo. Non utilizzare mai benzene, alcol o detergenti domestici. Rimuovere la polvere dall'anello di messa a fuoco con un panno asciutto.

Posso installare un convertitore o un adattatore su questo obiettivo?

No, non è possibile installare convertitori o adattatori per obiettivi. Sono consentiti solo filtri. L'installazione di altri elementi potrebbe danneggiare l'obiettivo.

Qual è il peso dell'obiettivo?

L'obiettivo pesa circa 87 g, il che lo rende un obiettivo molto leggero e compatto.

L'obiettivo è impermeabile?

No, questo obiettivo non è impermeabile. Proteggerlo da acqua e umidità. In caso di schizzi, asciugarlo immediatamente con un panno asciutto.

Qual è la distanza minima di messa a fuoco?

La distanza minima di messa a fuoco è di 0,2 m (dalla linea di riferimento di messa a fuoco).

Questo obiettivo è compatibile con tutti i corpi macchina Micro Four Thirds?

Sì, è compatibile con tutte le fotocamere digitali che utilizzano l'attacco Micro Four Thirds. Tuttavia, alcune modalità di messa a fuoco possono variare a seconda del corpo macchina (es. MPA C/MFA F sulle LUMIX).

MANUALE UTENTE Lumix G 20mm f1.7 II PANASONIC

Ruotare per mettere a fuoco quando si scattano fotografie utilizzando la messa a fuoco manuale.

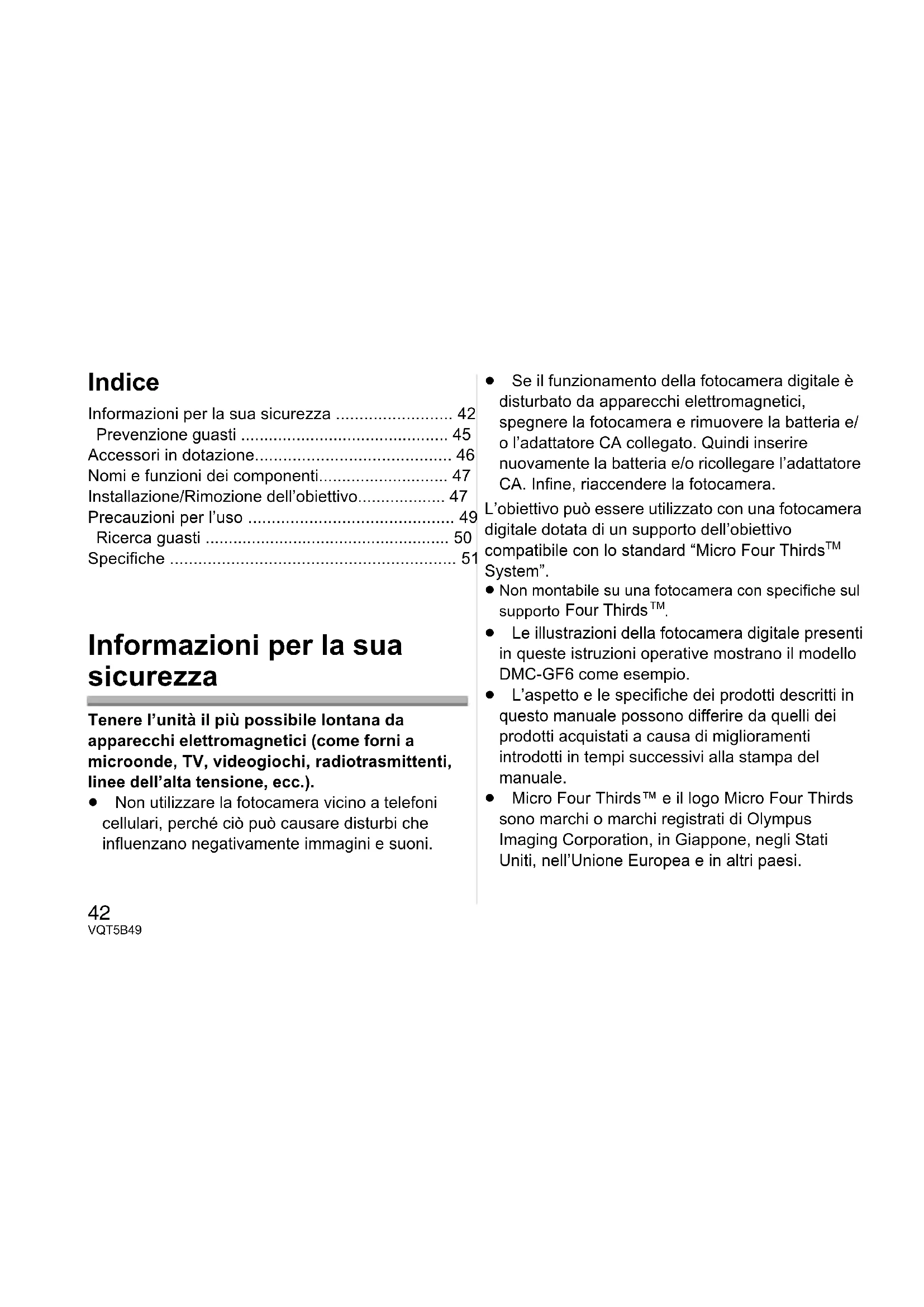

Informazioni per la sua sicurezza 42

Prevenzione guasti 45

Accessori in dotazione.... 46

Nomi e funzioni dei componenti.... 47

Installazione/Rimozione dell'obiettivo.... 47

Precauzioni per l'uso 49

Ricerca guasti 50

Specifiche 51

Informazioni per la sua sicurezza

Tenere l'unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell'alta tensione, ecc.).

- Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni.

- Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/o l'adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l'adattatore CA. Infine, riaccendere la fotocamera.

L'obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell'obiettivo compatibile con lo standard "Micro Four Thirds™ System".

- Non montabile su una fotocamera con specifiche sul supporto Four Thirds™.

- Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-GF6 come esempio.

- L'aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale.

- Micro Four Thirds™ e il logo Micro Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.

• Four Thirds™ e il logo Four Thirds sono marchi o marchi registrati di Olympus Imaging Corporation, in Giappone, negli Stati Uniti, nell'Unione Europea e in altri paesi.
• G MICRO SYSTEM è un sistema di fotocamera digitale LUMIX del tipo a più obiettivi basato sullo standard Micro Four Thirds System.
• Gli altri nomi di sistemi o prodotti menzionati nelle presenti istruzioni sono generalmente marchi registrati o marchi depositati dei produttori che hanno sviluppato detti sistemi o prodotti.

-Se vedete questo simbolo-

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese. Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.

Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Prevenzione guasti

Custodia dell'obiettivo

• Sabbia e polvere possono danneggiare l'obiettivo. Evitare che sabbia o polvere penetrino all'interno dell'obiettivo o dei terminali quando si utilizza l'obiettivo su una spiaggia, ecc.
• Questo obiettivo non è impermeabile. Se delle gocce d'acqua dovessero cadere sull'obiettivo, pulirlo con un panno asciutto.
• Non premere con troppa forza l'obiettivo.
• Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l'immagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini.
• Non tenere il supporto dell'obiettivo rivolto verso il basso. Evitare che i Contatto del supporto dell'obiettivo ① si sporchino.

■ Informazioni sulla condensa (Appannamento dell'obiettivo)

• La condensa si forma quando si verificano differenze di temperatura e umidità come quelle descritte sotto. La condensa può causare l'appannamento dell'obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni:
• Quando si porta la fotocamera da un ambiente esterno freddo a uno interno
• Quando si porta la fotocamera in un'auto con il condizionatore in funzione
• Quando l'aria fredda di un condizionatore colpisce direttamente l'obiettivo
• In luoghi umidi
• Per evitare la formazione di condensa, inserire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperatura circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperatura della fotocamera ritorna ai valori dell'ambiente circostante l'appannamento scomparirà naturalmente.

Accessori in dotazione

[Controlli da effettuare quando si disimballa l'unità]

Quando si estrae il flash dalla confezione, controllare che siano presenti l'unità principale e gli accessori in dotazione. Controllarne inoltre l'aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto.

Se si riscontra qualche problema, contattare il rivenditore prima di utilizzare il prodotto.

I numeri dei prodotti sono aggiornati a giugno 2013. È possibile che subiscano delle modifiche.

1 Sacca portaobiettivo
2 Copriobiettivo posteriore (Il copriobiettivo posteriore e il copriobiettivo sono installati sull'obiettivo intercambiabile al momento dell'acquisto.)

3Copriobiettivo

2

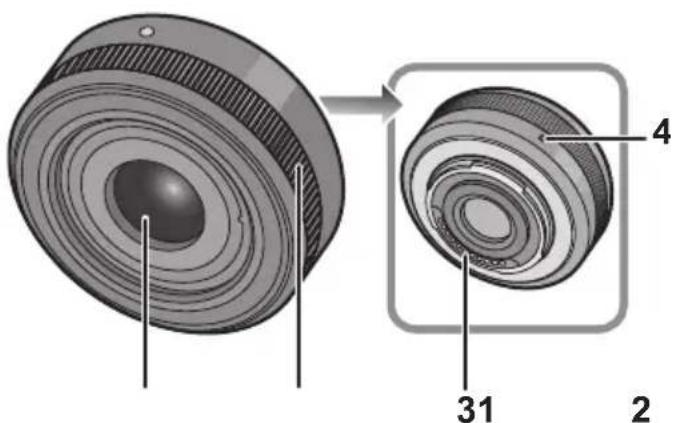

Nomi e funzioni dei componenti

1 Superficie dell'obiettivo
2Ghiera di messa a fuoco

Ruotare per mettere a fuoco quando si scattano fotografie utilizzando la messa a fuoco manuale.

3Punto di contatto
4Segno per l'installazione dell'obiettivo

Questo obiettivo F1.7, compatto e luminoso, usa un sistema interno di movimentazione.

Di conseguenza, durante la messa a fuoco possono verificarsi rumori e vibrazioni, ma ciò non rappresenta un malfunzionamento.

Durante la ripresa di immagini in movimento, i rumori dovuti alla messa a fuoco automatica vengono registrati. Se questi diventano fastidiosi, raccomandiamo di impostare la modalità di messa a fuoco manuale ([MF]) e di mettere a fuoco prima della registrazione per evitare che il rumore della lente venga registrato.

Installazione/Rimozione dell'obiettivo

• Consultare anche le istruzioni per l'uso della fotocamera per informazioni sulla procedura di installazione e disinstallazione della fotocamera.
• Controllare che la fotocamera sia spenta.
• Rimuovere il copriobiettivo posteriore dall'obiettivo.

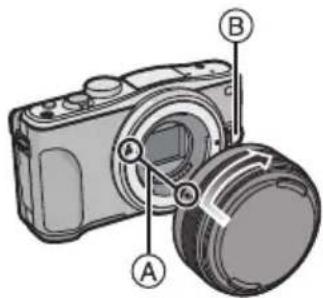

■ Installazione dell'obiettivo

Allineare i segni per l'installazione dell'obiettivo Ⓐ sul corpo della fotocamera e sull'obiettivo, quindi ruotare l'obiettivo nella direzione indicata dalla freccia finché

• Non premere il pulsante di sgancio dell'obiettivo ⑧ quando si installa un obiettivo.
• Non tentare di installare l'obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell'obiettivo.
• Controllare che l'obiettivo sia installato correttamente.
• Ricordarsi di rimuovere il copriobiettivo quando si registra.

■ Disinstallazione dell'obiettivo

Tenendo premuto il pulsante di sblocco dell'obiettivo Ⓑ, ruotare l'obiettivo nella direzione indicata dalla freccia finché non si arresta, quindi rir

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto.
• Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all'interno dell'unità principale.

■ Installazione dei filtri

• È possibile che si verifichi un effetto vignetta se si utilizzano 2 o più protezioni MC (opzionali: DMW-LMC46), filtri PL (opzionali:DMW-LPL46) o filtri ND (opzionali:DMW-LND46), oppure se si utilizzano protezioni e/o filtri spessi.
• Se il filtro viene stretto eccessivamente, può diventare impossibile rimuoverlo. Evitare quindi di stringerlo troppo.
• È possibile installare il copriobiettivo con il filtro già installato.
• In caso di problemi di installazione o rimozione del filtro PL (opzionale:DMW-LPL46), raccomandiamo di accendere la fotocamera digitale e riprovare impostando la modalità di messa a fuoco su “manuale” ([MF]).
• Su questo obiettivo non è possibile installare una lente o adattatore di conversione. È possibile utilizzare un filtro, ma collegare qualsiasi altro elemento può danneggiare l'obiettivo.

Precauzioni per l'uso

Fare attenzione a non lasciar cadere o a non urtare l'obiettivo. Evitare inoltre di esercitare una forte pressione sull'obiettivo.

- Fare attenzione a non far cadere la custodia in cui è stato inserito l'obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini.

Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l'obiettivo.

- Se tali sostanze vengono a contatto con l'obiettivo possono danneggiarlo o provocare il distacco di vernice.

Non lasciare l'unità installata sulla fotocamera mentre la si trasporta.

• Non utilizzare e non lasciare mai l'unità nelle seguenti condizioni, per evitare problemi di funzionamento.
• Esposta alla luce del sole, o in spiaggia d'estate
• Temperatura e umidità elevate o soggette a grossi sbalzi
  – Elevate concentrazioni di sabbia, polvere o sporco
  – Dove sono presenti fiamme
• Vicino a caloriferi, condizionatori o umidificatori
• Dove l'unità può venire a contatto con l'acqua
  – Dove sono presenti vibrazioni
• All'interno di un'auto
• Vedere anche le istruzioni per l'uso della fotocamera digitale.
• Quando si prevede di non utilizzare l'unità per un periodo prolungato, si consiglia di porvi accanto un disseccante (silica gel). In caso contrario potrebbero verificarsi dei malfunzionamenti dovuti alla presenza di muffe ecc. Si consiglia di controllare il funzionamento dell'unità prima dell'uso.

• Non lasciare l'obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica.

• Non toccare i contatti elettrici dell'unità. In caso contrario l'unità può guastarsi.
  • Non smontare o alterare l'unità.

• L'utilizzo di solventi può danneggiare l'obiettivo o provocare il distacco di vernice.
• Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto.
• Usare un panno asciutto per rimuovere lo sporco e la polvere dalla ghiera della messa a fuoco.
• Non utilizzare un detergente da cucina o un panno chimico.

Non utilizzare benzina, diluenti, alcol o prodotti simili per pulire l'unità.

Ricerca guasti

Quando la fotocamera viene accesa o spenta, si sente un suono.

Quando si riprende un soggetto fortemente illuminato (ad esempio all'aperto) si sente un suono proveniente dall'obiettivo.

- È il suono provocato dal movimento dell'obiettivo o dell'apertura, e non si tratta di un malfunzionamento.

Specifiche

È possibile che le specifiche subiscano delle modifiche senza preavviso.

LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE "LUMIX G 20 mm/F1.7 II ASPH."

Lunghezza focale f=20 mm	(equivalente per fotocamera con pellicola da 35 mm: 40 mm)
Tipo di apertura	7 lamelle diaframma/diaframma con apertura circolare
Gamma dell'apertura F1.7
Valore minimo dell'apertura F16
Costruzione dell'obiettivo	7 elementi in 5 gruppi (2 lenti sferiche)
Distanza di messa a fuoco	0,2 m a ∞ (dalla riga di riferimento della distanza di messa a fuoco)
Ingrandimento massimo dell'immagine	0,13× (equivalente per fotocamera con pellicola da 35 mm: 0,25×)
Stabilizzatore ottico di immagine	Non disponibile
Supporto “Micro Four Thirds Mount”
Profondità di campo 57°
Diametro del filtro 46 mm
Diametro massimo Circa 63 mm
Lunghezza complessiva	Circa 25,5 mm (dall'estremità dell'obiettivo alla base del supporto dell'obiettivo)
Massa Circa 87 g

• Quando si usa l'obiettivo con una fotocamera digitale LUMIX, non è possibile impostare [AFC]/[AFF] in modalità messa a fuoco o [d] in [AF PREL.]. (Informazione aggiornata a giugno 2013) (Le modalità di messa a fuoco possono variare a seconda della fotocamera)
