Eigenschaft	Details
Objektivtyp	Fest
Brennweite	20 mm
Maximale Blende	f/1.7
Objektivanschluss	Micro 4/3
Optischer Aufbau	7 Elemente in 5 Gruppen
Blickwinkel	57°
Minimale Fokussierentfernung	0,20 m
Abmessungen	63 mm Durchmesser x 25 mm Länge
Gewicht	120 g
Empfohlene Verwendung	Landschafts-, Porträt- und Low-Light-Fotografie
Pflege	Mit einem weichen Tuch reinigen, aggressive Chemikalien vermeiden
Sicherheit	Feuchtigkeit und Staub vermeiden
Im Lieferumfang enthaltenes Zubehör	Objektivdeckel, Gegenlichtblende
Kompatibilität	Micro 4/3 Kameras

Häufig gestellte Fragen - Lumix G 20mm f1.7 II PANASONIC

Welchen Objektivanschluss verwendet das Panasonic Lumix G 20mm f1.7 II Objektiv?

Das Objektiv verwendet den Micro Four Thirds Anschluss.

Warum fokussiert mein Objektiv nicht?

Stellen Sie sicher, dass das Objektiv korrekt an der Kamera montiert ist und sich im Autofokus-Modus befindet. Überprüfen Sie auch, ob die Kamera im Fotomodus und nicht im Videomodus ist.

Wie reinige ich das Objektiv sicher?

Verwenden Sie einen weichen Pinsel oder einen Blasebalg, um Staub zu entfernen, und dann ein leicht angefeuchtetes Mikrofasertuch mit einem Objektivreiniger, um die Linse zu säubern.

Ist das Objektiv mit allen Panasonic Kameras kompatibel?

Das Objektiv ist mit allen Kameras kompatibel, die den Micro Four Thirds Anschluss verwenden, einschließlich Panasonic- und Olympus-Modelle.

Wie schwer ist das Panasonic Lumix G 20mm f1.7 II Objektiv?

Das Objektiv wiegt etwa 120 g.

Warum sind meine Fotos unscharf?

Unscharfe Fotos können durch Verwacklungen verursacht werden. Stellen Sie sicher, dass Sie eine geeignete Verschlusszeit verwenden oder ein Stativ nutzen. Überprüfen Sie auch die Fokussierung.

Ist dieses Objektiv gut für die Fotografie bei wenig Licht?

Ja, dank seiner maximalen Blende von f1.7 ist dieses Objektiv gut für die Fotografie bei wenig Licht geeignet.

Wie verwende ich den manuellen Modus mit diesem Objektiv?

Um den manuellen Modus zu verwenden, stellen Sie Ihre Kamera auf den M-Modus und passen Sie Blende und Verschlusszeit nach Bedarf an.

Gibt es einen Filter, den ich mit diesem Objektiv verwenden kann?

Ja, das Objektiv hat ein Filtergewinde von 46 mm. Sie können Filter dieser Größe verwenden.

Wo finde ich Firmware-Updates für dieses Objektiv?

Firmware-Updates für das Objektiv finden Sie auf der offiziellen Panasonic-Website im Support-Bereich.

BEDIENUNGSANLEITUNG Lumix G 20mm f1.7 II PANASONIC

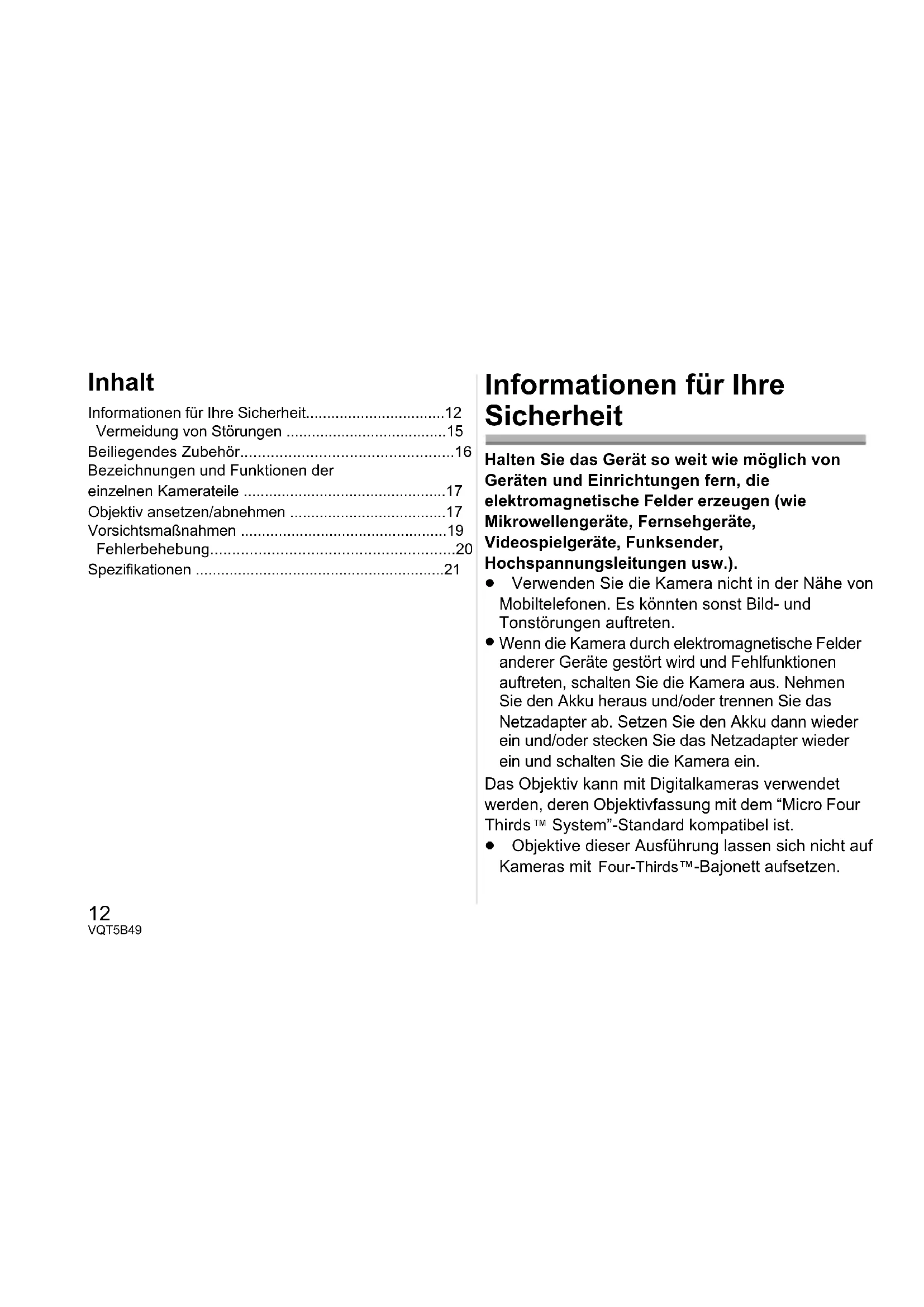

Informationen für Ihre Sicherheit......12

Vermeidung von Störungen 15

Beiliegendes Zubehör......16

Bezeichnungen und Funktionen der

einzelnen Kamerateile 17

Objektiv ansetzen/abnehmen 17

Vorsichtsmaßnahmen 19

Fehlerbehebung....20

Spezifikationen 21

Informationen für Ihre Sicherheit

Halten Sie das Gerät so weit wie möglich von Geräten und Einrichtungen fern, die elektromagnetische Felder erzeugen (wie Mikrowellengeräte, Fernsehgeräte, Videospielgeräte, Funksender, Hochspannungsleitungen usw.).

• Verwenden Sie die Kamera nicht in der Nähe von Mobiltelefonen. Es könnten sonst Bild- und Tonstörungen auftreten.
• Wenn die Kamera durch elektromagnetische Felder anderer Geräte gestört wird und Fehlfunktionen auftreten, schalten Sie die Kamera aus. Nehmen Sie den Akku heraus und/oder trennen Sie das Netzadapter ab. Setzen Sie den Akku dann wieder ein und/oder stecken Sie das Netzadapter wieder ein und schalten Sie die Kamera ein.

Das Objektiv kann mit Digitalkameras verwendet werden, deren Objektivfassung mit dem "Micro Four Thirds™ System"-Standard kompatibel ist.

- Objektive dieser Ausführung lassen sich nicht auf Kameras mit Four-Thirds™-Bajonett aufsetzen.

• Die Erläuterungen zur Digitalkamera in dieser Bedienungsanleitung beziehen sich als ein Beispiel auf DMC-GF6.
• Ausstattung und technische Daten der von Ihnen erworbenen Produkte können aufgrund technischer Weiterentwicklungen von der Ausstattung und den technischen Daten der in diesem Handbuch beschriebenen Produkte abweichen.
• Micro Four Thirds™ und die für Micro Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Four Thirds™ und die für Four Thirds verwendeten Logos sind Markenzeichen oder eingetragene Markenzeichen der Olympus Imaging Corporation in Japan, den USA, der EU und anderen Ländern.
• Das G MICRO SYSTEM ist ein Digitalkamerasystem aus der LUMIX-Reihe mit Wechselobjektiven auf Grundlage des Micro-Four-Thirds-Standards.
• Andere Namen von Systemen oder Produkten welche in dieser Bedienungsanleitung genannt werden, sind normalerweise Warenzeichen oder eingetragene Warenzeichen der Hersteller dieser Produkte oder Systeme.

-Bedeutung des nachstehend abgebildeten Symbols-

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Vermeidung von Störungen

Objektivpflege

• Sand und Staub können das Objektiv beschädigen. Achten Sie darauf, dass kein Sand oder Staub auf Objektiv oder Anschlüsse gelangt, wenn Sie die Kamera im Freien, z.B. am Strand, verwenden.
• Dieses Objektiv ist nicht wasserdicht. Wenn Regenwasser oder anderes Wasser auf das Objektiv spritzt, wischen Sie es mit einem trockenen Tuch ab.
• Üben Sie keinen zu starken Druck auf das Objektiv aus.
• Schmutz auf dem Objektiv (Wasser, Öl, Fingerabdrücke usw.) kann zu schlechteren Bildern führen. Wischen Sie die Objektivoberfläche vor und nach dem Fotografieren vorsichtig mit einem weichen, trockenen Tuch ab.
• Richten Sie die Objektivfassung nicht nach unten. Achten Sie darauf, dass der Kontaktpunkt der Objektivfassung ① nicht verschmutzen.

■ Hinweise zu Kondensation (Beschlagen des Objektivs)

- Kondensation entsteht, wenn sich Umgebungstemperatur oder Luftfeuchte wie unten beschrieben ändern. Da Kondensation zu Flecken auf dem Objektiv, Pilzbefall und Fehlfunktionen führen kann, müssen Sie in folgenden Fällen auf Anzeichen von Kondensation achten:

– Die Kamera wird bei kaltem Wetter von draußen nach drinnen gebracht

– Die Kamera wird in ein klimatisiertes Auto gebracht

– Eine Klimaanlage bläst kalte Luft direkt auf das Objektiv

– Die Kamera wird bei hoher Luftfeuchte verwendet

- Sie vermeiden Kondensation, wenn Sie die Kamera in einer geschlossenen Plastiktüte transportieren und diese erst dann öffnen, wenn sich die Kamera an die Umgebungstemperatur angepasst hat. Wenn sich Kondensation bildet, schalten Sie die Kamera aus und lassen Sie sie für etwa zwei Stunden ausgeschaltet. Die Kondensation baut sich während der Anpassung der Kamera an die Umgebung auf natürlichem Wege ab.

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prüfen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegendes Zubehör vorhanden sind. Kontrollieren Sie deren äußeres Aussehen und ihre Funktionsweise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist. Setzen Sie sich, sollten Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihrem Händler in Verbindung.

Die Produktnummern entsprechen dem Stand von Juni 2013. Änderungen bleiben vorbehalten.

2Hinterer Objektivdeckel (Beim Kauf sind der hintere Objektivdeckel und der Objektivdeckel auf das Wechselobjektiv aufgesetzt.)

3Objektivdeckel

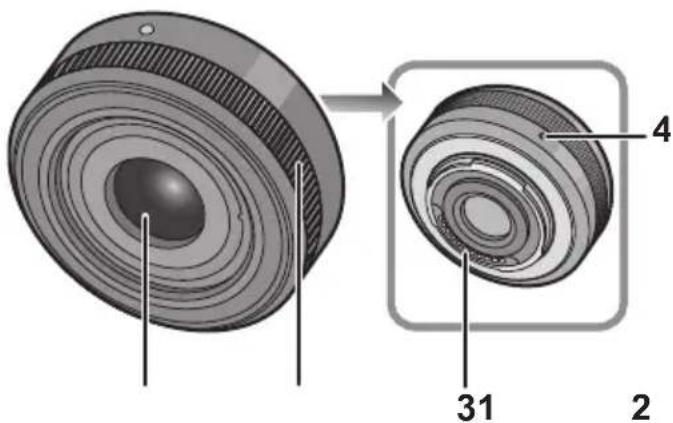

Bezeichnungen und Funktionen der einzelnen Kamerateile

1Linsenfläche
2Schärfenring

Drehen Sie zum Scharfstellen am Schärfenring, wenn Sie Aufnahmen mit der manuellen Scharfeinstellung machen.

3Kontaktpunkt
4Markierung zum Ansetzen des Objektivs

Dieses Objektiv arbeitet mit einem Antriebssystem, um auf kompaktem Raum die lichtstarke Blende von F1.7 zu ermöglichen, sodass beim Scharfstellen Betriebsgeräusche und Vibrationen auftreten. Dabei handelt es sich also nicht um Fehlfunktionen.

Wenn sich bei Videoaufnahmen die automatische Scharfstellung aktiviert, werden die entsprechenden Betriebsgeräusche aufgezeichnet. Falls die Betriebsgeräusche die Aufnahme stören, sollten Sie auf die manuelle Scharfstellung ([MF]) umschalten und die Schärfe vor der Aufnahme festlegen, damit keine Objektivgeräusche aufgezeichnet werden.

Objektiv ansetzen/abnehmen

• Informationen zum Aufsetzen und Abnehmen des Objektivs finden Sie auch in der Bedienungsanleitung der Kamera.
• Stellen Sie sicher, dass die Kamera ausgeschaltet ist.
• Entfernen Sie den hinteren Objektivdeckel vom Objektiv.

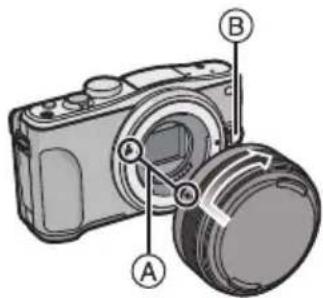

■ Das Objektiv aufsetzen

Richten Sie die roten Markierungen Ⓐ zum Ansetzen des Objektivs auf Kameragehäuse und Objektiv aneinander aus und drehen Sie das Objektiv in Pfeilrichtung, bis es hörbar einrastet.

• Drücken Sie nicht die Objektivfreigabetaste Ⓑ wenn Sie ein Objektiv anschließen.
• Versuchen Sie niemals, das Objektiv schräg zum Gehäuse anzusetzen, da die Objektivfassung beschädigt werden könnte.
• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.
• Entfernen Sie beim Aufnehmen unbedingt den Objektivdeckel.

■ Das Objektiv abnehmen

Drehen Sie beim Betätigen der Objektivfreigabetaste ® das Objektiv in Pfeilrichtung bis zum Anschlag und entfernen Sie es.

• Setzen Sie den hinteren Objektivdeckel auf, um die Kontakte der Objektivfassung nicht zu beschädigen.
• Setzen Sie den Gehäusedeckel der Kamera auf, damit kein Schmutz oder Staub ins Kamerainnere gelangen kann.

■ Filter aufsetzen

• Falls zwei oder mehr Aufsätze, also MC-Schutzfilter (Sonderzubehör: DMW-LMC46), PL-Filter (Sonderzubehör: DMW-LPL46) oder ND-Filter (Sonderzubehör: DMW-LND46), verwendet werden oder falls der verwendete Objektivschutz bzw. Filter besonders dick ist, kann ein Vignettierungseffekt auftreten.
• Der Filter lässt sich eventuell nicht mehr abnehmen, wenn er zu fest angezogen wird. Gehen Sie daher vorsichtig vor.
• Der Objektivdeckel kann auch aufgesetzt werden, wenn der Filter bereits angebracht ist.
• Sollten Sie Probleme mit dem Aufsetzen oder Abnehmen des PL-Filters (Sonderzubehör: DMW-LPL46) haben, schalten Sie die Digitalkamera ein, stellen Sie den Schärfemodus auf "Manuell" ([MF]) und versuchen Sie es erneut.
• Auf dieses Objektiv lassen sich weder Vorsatzlinsen noch Adapter aufsetzen. Die Verwendung von Filtern ist möglich, das Aufsetzen anderer Komponenten dagegen kann zu einer Beschädigung des Objektivs führen.

Vorsichtsmaßnahmen

Achten Sie darauf, das Objektiv nicht fallen zu lassen und keinen starken Stößen auszusetzen. Üben Sie keinesfalls zu starken Druck auf das Objektiv aus.

- Achten Sie auch darauf, dass die Tasche, in der Sie das Objektiv aufbewahren, nicht herunterfällt, denn das Objektiv könnte sonst schwer beschädigt werden. Unter Umständen funktioniert dann auch die Kamera nicht mehr und kann keine Bilder mehr aufzeichnen.

Wenn in der Umgebung der Kamera Pestizide oder andere flüchtige Substanzen verwendet werden, müssen Sie dafür sorgen, dass diese Stoffe nicht in Kontakt mit der Obektivoberfläche kommen.

- Falls solche Substanzen auf das Objektiv gelangen, könnten sie zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

- Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewahrt werden, da dies zu Defekten oder Funktionsstörungen führen kann. - Bei direktem Sonnenlicht oder im Sommer an der Küste

– An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
– An Orten mit hoher Konzentration von Sand, Staub oder Schmutz
- Bei einem Brand
– In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
– Wo Wasser das Gerät benässen kann
– Wo Erschütterungen vorhanden sind
– In einem Fahrzeug
- Weiter Informationen finden Sie auch in der Bedienungsanleitung der Kamera.
- Wenn für längere Zeit kein Einsatz erfolgt, lagern Sie das Objektiv gemeinsam mit einem Trocknungsmittel (Silica-Gel). Ohne ausreichende Trocknung kann die Einsatzfähigkeit des Objektivs durch Schimmel usw. beeinträchtigt oder der Einsatz völlig unmöglich werden. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prüfen.
- Stellen Sie sicher, dass das Objektiv nicht über einen längeren Zeitraum in Kontakt mit Gummi- oder Plastikprodukten kommt.
- Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommen.
- Nehmen Sie das Gerät nicht auseinander und nehmen Sie keine Veränderungen daran vor.

Verwenden Sie zur Reinigung der Geräte kein Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.

• Lösungsmittel können zur Beschädigung des Objektivs oder zum Abblättern der Farbe führen.
• Staub und Fingerabdrücke lassen sich mit einem weichen, trockenen Tuch entfernen.
• Verwenden Sie ein trockenes Staubtuch, um Schmutz und Staub vom Schärfering zu entfernen.
• Verwenden Sie keine Küchenspülmittel oder mit Chemikalien getränkte Tücher.

Fehlerbehebung

Beim Ein- und Ausschalten ist ein Geräusch zu hören.

Vom Objektiv wird beim Aufnehmen eines Bildes von einem hellen Objekt, wie im Freien, ein Geräusch erzeugt.

- Dieses Geräusch wird durch die Blenden- oder Objektivbewegung verursacht; es ist keine Fehlfunktion.

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

WECHSEOBJEKTIV FÜR DIGITALE KAMERA "LUMIX G 20 mm/F1.7 II ASPH."

Brennweite f=20 mm (Kleinbild-Äquivalent: 40 mm)
Blende	7 Blendenlamellen/runde Öffnungsblende
Blendenwerte F1.7
Minimale Blende F16
Objektivaufbau 7 Elemente in 5 Gruppen ( 2 asphärische Linsen)
Schärfebereich	0,2 m bis (von der Referenzlinie für die Brennweite)
Maximale Vergrößerung	0,13 × (Kleinbild-Äquivalent: 0,25 × )
Optischer bildstabilisator	Nicht verfügbar
Objektivbajonett “Micro Four Thirds Mount”
Bildwinkel 57°
Filterdurchmesser 46 mm
Max. Durchmesser	Ca. 63 mm
Gesamtlänge	Ca. 25,5 mm(vom vorderen Ende des Objektivs bis zum Ende des Objektivbajonetts)
Gewicht Ca. 87 g

• Wenn Sie das Objektiv auf einer LUMIX-Digitalkamera verwenden, ist die Einstellung auf [AFC]/[AFF] im Schärfemodus oder [J]. unter [VOR-AF] nicht möglich. (Stand: Juni 2013) (Welche Schärfemodi verfügbar sind, kann sich je nach der Kamera unterscheiden.)
