POWX1721 - Compresor PowerPlus - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato POWX1721 PowerPlus en formato PDF.
| Título | Valor / Descripción |
|---|---|
| Tipo de compresor | Compresor de pistón |
| Potencia | 2 HP (1,5 kW) |
| Presión máxima | 8 bares |
| Capacidad del tanque | 24 litros |
| Caudal de aire | 180 L/min |
| Peso | 30 kg |
| Dimensiones | 70 x 30 x 60 cm |
| Uso recomendado | Ideal para trabajos de bricolaje, inflado y herramientas neumáticas ligeras |
| Mantenimiento | Verificar regularmente el nivel de aceite y el filtro de aire |
| Seguridad | Usar gafas de protección y guantes durante el uso |
| Garantía | 2 años |
Preguntas frecuentes - POWX1721 PowerPlus
Preguntas de los usuarios sobre POWX1721 PowerPlus
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Compresor en formato PDF gratis! Encuentra tus instrucciones POWX1721 - PowerPlus y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. POWX1721 de la marca PowerPlus.
MANUAL DE USUARIO POWX1721 PowerPlus
1 APLICACION 2
2 DESCRIPCION (FIG.A) 2
3 LISTA DE CONTENIDO DEL PAQUETE 2
4 SIMBOLOS 2
5 ADVERTENCIAS GENERALES EN MATERIALA DE SEGURIDAD..3
5.1 Zona de trabajo 3
5.2 Seguridad eletrica 3
5.3 Seguridad para las personas 3
5.4 Uso y cuidados de las herrimentas electricas 4
5.5 Servicio 4
6 ADVERTENCIAS ESPECIFicas DE SEGURIDAD. 5
6.1 Hay que hacer 5
6.2 No hay que hacer 5
7 USO DEL COMPRESOR 6
7.1 Tensión 6
7.2 Interruptor de encendido/apagado (ON/OFF) 6
7.3 Ajuste de presion 6
7.4 Valvula de seguridad 6
8 LIMPIEZA Y MANTENIMIENTO 7
8.1 Mantenimiento 7
9 CHARACTERISTICAS TECNICAS 7
10 RUIDO 7
11 GARANTIA 8
12 MEDIO AMBIENTE 8

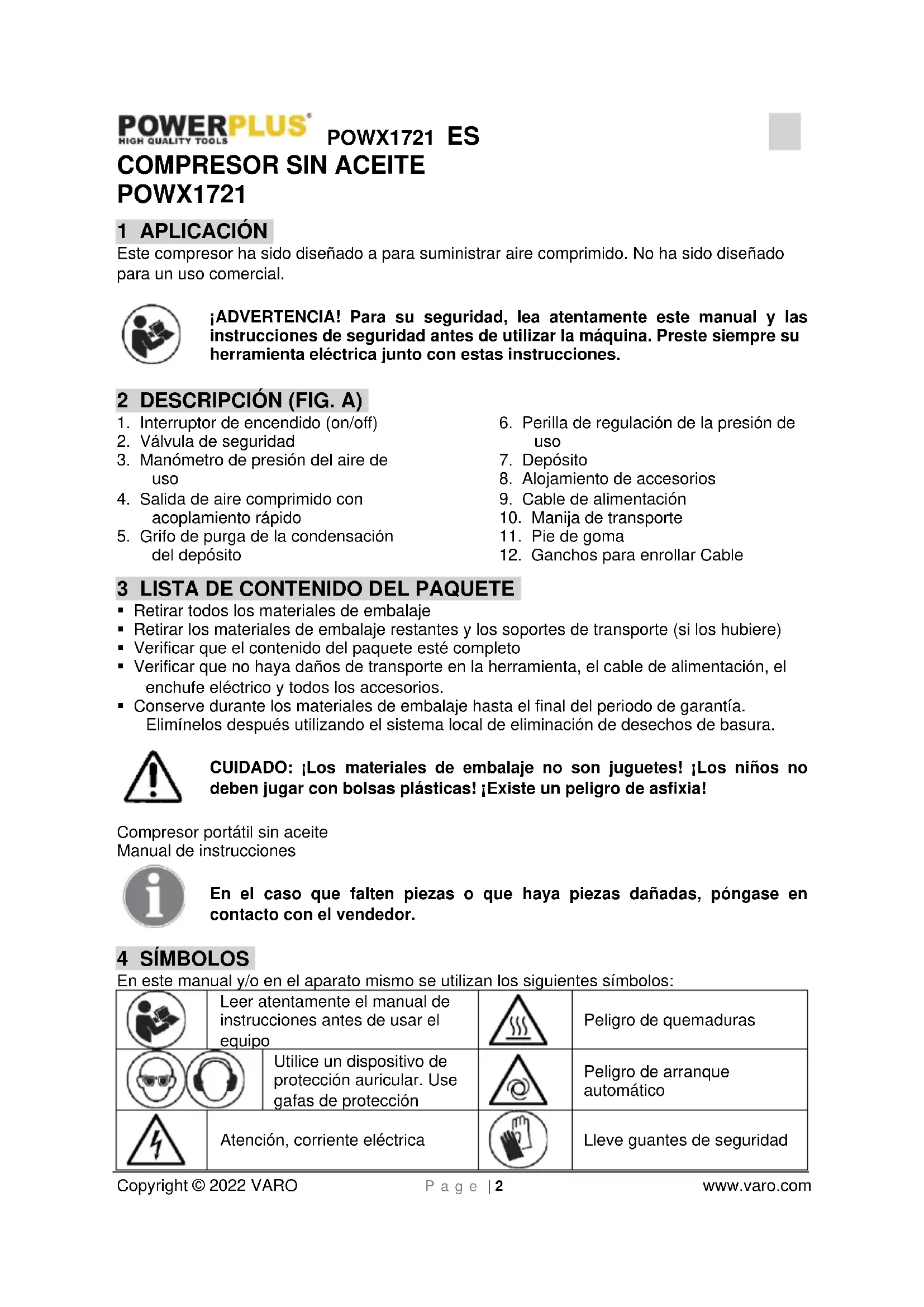

COMPRESOR SIN ACEITE POWX1721
1 APLICACION
Este compresor ha sido diseñado a para suministrar aire comprimido. No ha sido diseñado para un uso comercial.
ADVERTENCIA! Para su seguridad, lea atentamente este manual y las instrucciones de sécurité antes de utiliser laquina. Preste siempre su herramenta electrica jusqu'às instrucciones.
2 DESCRIPCION (FIG. A)
- Interruptor de encendido (on/off)
- Valvula de seguidad
- Manómetro de presión del aire de uso
- Salida de aire comprimido con acoplamento=rápido
-
Grifo de purga de la condensacion del deposito
-
Perilla de regulación de la presión de uso
- DepoSito
- Alojamento de accesorios
- Cable de alimentación
- Manija de transporte
- Pie de goma
- Ganchos para enrollar Cable
3 LISTA DE CONTENIDO DEL PAQUETE
- Retirar todos los materiales de embalaje
- Retirar los materiales de embalaje restantes y los soportes de transporte (si los hubiere)
- Verificar que el contenido del paquete estápleteo
- Verificar que no haya danos de transporte en la herramienta, el cable de alimentacion, el enchufe electrico y todos los accesorios.
- Conserve durante los materiales de embalaje hasta el final del periodo de garantía. Eliminables antes de la reproducción.
CUIDADO: Los materiales de embalaje no son juguetes! Los niños no deben usar con bolsas plácicas! Existe un peligro de asfixia!
Compresor porttil sin aceite Manual de instrucciones
En el caso que falten piezas o que haya piezas danadas,pongase en contacto con el vendedor.
4 SIMBOLOS
En este manual y/o en el aparato甚么 se utilizen los siguientesvinculos:
| Leer atentamente el manual de instrucciones antes de usar el equipo | Peligro de quemaduras | ||
| Utilice un dispositivo de protección auricular. Use gafas de protección | Peligro de arranque automatico | ||
| Atencion, corriente electrica | Lleve guantes de seguridad |
5 ADVERTECIAS GENERALES EN MATERIALA DE SEGURIDAD
Lea todas las instruciones y advertencias en materia de seguridad. El incumplimiento de las consignas contentsas en las advertencias e instructaciones可以使 provocar descargas electricas, incendios y/o lesiones corporales graves. Conserve todas las advertencias e instructaciones para poderlas consultar en el futuro. El terme "herramienta electrica" realizado en las advertencias se refiere a la herramienta electrica (con cable) alimentada desde la red o a la herramienta electrica (sin cable) alimentada por una bateria.
5.1 Zona de trabajo
- Mantenga su zona de trabajo limpia yordenada. Las zonas desordenadas y poco iluminadas favorecen los accidentes de trabajo.
- No utilise herrimientos electricas en atmóferas explosivas, como en presencia de liquidos, gases o polvos inflamables. Las herrimantas electricas provocan chispas que pueda inflamar polvos o humos.
- Mantenga alejados a los niños y otheras personas,minterasutilice la herramienta elctrica. Puede distraerle yperderel controlde laquina.
5.2 Seguridad electrica
La tension de alimentacion debe corresponda a la indicada sobre la etiqueta decharacteristicas.
- El enchufe de laquina debe encajar en la toma de corriente. No se debe modificar de manera alla el enchufe. No utilise ningun adaptador con herramentas electricas puestos a tierra. El uso de enchufes no modificados y de tomas de corriente adecuadas reduce el riesgo de una descarga electrica.
- Evite el contacto fisico con superficies puestos a tierra como tubos, radiadores, hornos y neveras. Se eleva el riesgo de una descarga electrica si su cuerpo está conectado a tierra.
- Evite la exposión de las herramrientas electricas a la lluvia y la humedad. La penetración de agua en los aparatos electricos aumento el riesgo de una descarga electrica.
- No utilise el cable de manière inapropiada. Nunca utilise el cable para transporte, tirar o desconectar la herramienta electrica. Mantenga el cable lejos de fuentes de calor, aceite cordes afilados o piezas en movimiento. Un cable dañado o enredadourrenta el riesgo de descargas electricas.
- Cuando se trabaja con herramrientas electricas al exterior, el uso de un cable prolongador apto para el uso externo reduce el riesgo de descargas electricas.
- Si se debe utilizes una herramienta electrica en un lugar humedo, utilise una alimentacion protegida por un dispositivo de corriente residual (RCD). El uso de tal dispositivo reduce el risso de descargas electricas.
5.3 Seguidad para las personas
- Este atento. Concéntrense en el trabajo que está realizando y utilizes las herramrientas electricas con sensatez. No utilize el aparato cuando está cansado o bajo los efectos de narcócticos, alcohol o farmacos. Un momento de inatencionmintras se utilizes una herramipta electrica pueda provocar graves lesiones corporales.
-
Utilice un equipo de sécurité. Lieve siempre lleve gafas de proteccion. Un equipo de seguridad adecuado tal como mascara contra el polvo, calzado de seguridad antideslizante, casco de proteccion o auriculares de proteccion reduirá las lesiones personales.
-
Evite la puesta en marcha involuntaria. Asegúrese que el interruptor está apagado antes de enchufar la herramienta. Llevar una herramienta electrica con el dedo puesto en el interruptor o bien, conectar una herramienta electrica cuando el interruptor está en posición de encendido favorece los accidentes.
- Retire las llaves de ajuste antes de encender la herramienta. Una llave que quede en una pieza movable de la herramienta可以使 provocar lesiones corporales.
- No se sobrestime. Mantenga tiempo con los pies un apoyo y un equilibrio adecuados. Esto permite controlar mejor la herramienta en situaciones inesperadas.
- Lleve ropa apropiada. No lleve ropa ancha ni joyas. Mantenga el cabello, la ropa y los quantes lejos de las piezas en movimiento. La ropa ancha, las joyas y el cabello largo pueda enchancharse en las piezas en movimiento.
- Si se proporciona dispositivos para conectar equipos de extracción y recoleccion de polvo, asegúrese que"These estén connectados y realizados deforma correcta. El uso de este tipo de equipos pueda reducir los riesgos debidos al polvo.
5.4 Uso ysciousos de las herrimentas electricas
- No fuerce la herramienta. Utilice para su trabajo la herramienta electrica adecuada. Con la herramienta adecuada podraeworkar mayor de manera mas segura, al ritmo para el que esta ha sido disenada.
- No utilise ninguna herramienta electrica,swith interruptor este defectuoso. Una herramienta electrica que no se pueda encender y apagar es peligrosa y se le debe reparar.
- Desconecte el enchufe de la toma de corriente antes de efectuar un ajuste在哪quiera en la herramienta, deCambiar accesorios o de guardar la herramienta. Estas medidas de seguidadpreventiva reducen el riesgo de puesta en marcha accidental de la herramienta.
- Guarde las herramrientas que utilise fuera del alcance de los niños. No permita que una persona no familiarizada con estas instrucciones utilise la herramienta. Las herramentas electricas son peligrosas en manos de una persona no capacitada.
- El mantenimiento de las herramrientas electricas requiree atencion. Verifique la alineacion o la union de las piezas moviles, la ausencia de piezas yequalquier other situacion que pudiere afectar el functiOnamento de la herramipta. Si la herramipta estuviere danada, hagala reparar antes deutilizarla. Muchos accidentes se deben a falta deostenimiento.
- Mantenga las herramrientas de corte limpias y afliladas. Unas herramrientas de corte en buena estado y afliladas son más fáciles de manejar y se agarrotan menos.
- Utilice la herramipta electrica, los accesorios, el utilaje, etc. segun estas instrucciones y como se indica para cada tipo de herramipta. Tenga en cuenta siempre las conditiones de trabajo y el trabajo en sí. El uso inadequado de las herramiptas electricas pueda conducir a situaciones peligrosas.
5.5 Servicio
Las intervenciones de servicios en su herramienta electrica deben ser efectuadas por personas cualesificadas que utilizecen unicolemente piezas de repuestos ideentes. De esta manera, se mantendra la calidad de la herramienta electrica.
6 ADVERTENCIAS ESPECÍFICAS DE SEGURIDAD
Este*simbolo indica las advertencias que se deben leer atentamente antes deutilizar el producto, para evaporar posibles daños fisicos al usuario.
El aire comprimido es una forma de energia potencialmente peligrosa, por lo tanto esnecessary prestar una gran atencion cuando seutilizan el esor y los accesos.
Atencion: el compresor podra arrancar al improviso en caso de corte de luz y posterior restablecimiento de la corriente electrica.
El valor de PRESION ACUSTICA medido de 4 m. equivale al valor de POTENCIA ACUSTICA indicado en la etiqueta amarilla, colocada en el compresor, menos 20 dB.
6.1 Hay que hacer
- El compresor se debe utilizes en locales apropriados (bien ventilados, con una temperatura ambiente de +5^ a +40^ ) y nunca in presencia de polvo, acidos, vapeores, gases explosivos o inflamables.
- Mantener despejada la zona de trabajo. El compresor en funciona lo se debe apoyar sobre una superficie estable. Utilizar el compressor exclusivamente en posicion vertical
- Durante el empleo del comprisor se recomienda el uso de gafas de proteccion para proteger los ojos contra la entrada de cuerpos extraños alzados por el chorro de aire comprimido.
- Cuando se utilizes los accesos neuáticos, dentro de lo possible hay quelover las ropas indicadas contra accidentes de trabajo.
- Mantener siempre una distancia de seguridad al menos de 4 metros entre el compresor y la zona de trabajo.
- Controlar que las caracteristicas nominales del compresor correspondan con las reales de la instalacion electrica; se admite una variacion de tension de +/- 10% respecto del valor nominal.
- Conectar el enchufe del cable electrico en una toma de corriente adecuada por su forma, tensión y Frequencia, y que respepe las normas vigilentes.
- Utilizar prolongadores del cable electrico de una longitud maxima de 5 metros y con una seccion del cable que no sea inferior a 1,5 mm2. No se recomienda el uso de prolongadores deoras longitudes y secciones, ni tampoco el uso de tomas multiples.
- Usar solo y exclusivamente la manilla para desplazar el compresor.
- El uso del aire comprimido en lasDistinctas aplicaciones previstas (inflado, equipments neumáticos, pintura, lavado con detergentes solo de base acuosa, engrapado, etc.) implica el conocimiento y el respeto de las normas previstas en cada uno de los casos.
- Este compresor está fabricado para functionar con la relacion de intermitenciapecifieda en la placacde datos tectnicos (porejemplo, S3-25 significa 2,5 minuto desabajo y 7,5minutos de parada) para evitar un excessivo recalentamento del motoreléctrico.De lo contrario,intervendra la proteccion termica presente en el motor,interrupiendoautomaticamente la corriente elctrica cuando la temperatura seademasiado alta.Cuando se restablecen las conditiones normales de temperatura,elmotor arranca otra vez automatically.
6.2 No hay que hacer
-
No dirigir nunca elchorro de aire o de liquidos hacer personas, animales o hacer el propio cuerpo.
-
No permitir que el compresor entre en contacto con agua o con otros liquidos. también hay queatar cuidadosamente dirigir hacer el compresor el chorro de los liquidos pulverizados por los equipos connectados en el本身就是: el aparato está con tensión y se corre el peligro de electrocución o de cortocircuitos.
- No usar el aparato con los pies desnudos o con las manos o los pies mojados.
- No tirar del cable de alimentacion para desenchufarlo de la toma de corriente o para mover el compresor.
- No dejar el aparato expuesto a los agentes atmós féricos (lluvia, sol, niebla, niece).
- Si este compresor se tuviera que utiliser al aire libre, después de usar ponerlo siempre en un lugar cerrado o bajo techo.
- Jamás utilizar el compresor al aire libre en caso de lluvia o de conditiones meteorológicas adversas.
- No permitir el uso del comprisor a personas inexpertas sin una vigilancia adecuada. Mantener a los animales alejados de la zona de trabajo.
- El aire comprimido generado por estaquina no se pueda usar en el camino farmacéutico, alimentario ni hospitalario y tampoco se pueda usar para llenar bombonas para la inmersión submarina.
- No colocar objetivos inflamables, de nilón o de tela cerca ni/o encima del compresor.
- No cubrir las��as de aire del compresor.
- NoAbrir ni alterar el compresor ni ninguna de sus partes.Dirigirse a un Centro de Asistencia autorizzato.
7 USO DEL COMPRESOR
7.1 Tensión
El compresor está equipado con un cable de alimentacion provisto de un enchufe con pesta a tierra. Antes de la puesta en marcha, cerciorarse que la tension de red corresponda a las specifications indicadas en la plac de identificacion. Los cables largos de alimentacion. Las prolongaciones, los carretes de cables, etc. causan caidas de tension y pueda impedir el arranque del motor. En caso de bajas temperatas, inferiores a 5^ , el arranque del motor suepe ser dificil como consecuencia de la rigidez.
7.2 Interruptor de encendido/apagado (ON/OFF)
Para encender el aparato, pulse el interruptor de encendido/apagado (ON/OFF) (ref. 1).
Pulse el interruptor de encendido/apagado (On/Off) (ref. 1) para apagar el aparato.
7.3 Ajuste de presión
-
Se pueda ajustar la presión en el manómetro (ref. 3) con el regulator de presión (ref. 6).
-
Se pueda tener la presión ajustada del acoplamente rápido (ref. 4).
En caso de aumento de la presión en el depóstito, el motor se apaga automatistically.
El motor se enciende automatically apenas la presión en el deposito sea demasiado bajo.
7.4 Valvula de seguidad
La valvula de seguidad ha sido ajustada para la mas alta presion admissible del contentedor de presion. Estado prohibido ajustar la valvula de seguidad o retiring su junta.
Accione la valvula de seguridad de vez en cuando para asegurar que funciona cuando fuere necessario. Por consiguiente, se requiresnar la cubierta de proteccion.
8 LIMPIEZA Y MANTENIMIENTO
8.1 Mantenimiento
No limpiar laquina ni sus componentes con solventes ni con liquidos inflamables o toxicos. Utilizar solo un pano humedecido, asegurandose de haber desconnectado el enchufe de la toma electrica.
Después de una 2 horas de uso hay que descargar el agua de condensación que se forma en el deposito. Descargar primero todo el aire, utilizing el accesorio conectado como se describido más arriba. Desenroscar dos vueltas la valvula de purga 5 situada bajo del compresor (previamente apagado), con la precaución de Maintener el compresor en posición vertical. Cuando se descargo toda el agua, enroscar otra vez con fuerza la valvula.
Atencion: el agua que se condensa, si no se descarga, pueda corroer el deposito, limitando su capacité y perjudicando su seguridad.
La ELIMINACION de la condensacion se debe realizar Respectando las normas de proteccion del medio ambiente y las leyes vigentes, bajo que se tratate de un producto contaminante.
9 CHARACTERISTICAS TECNICAS
| Type | POWX1721 |
| Tensión nominal | 230 V |
| Frecuencia asignada | 50 Hz |
| Potencia nominal | 1100 W / 1,5 hp |
| Velocidad de rotación | 3400 min-1 |
| Presión nominal | 8 bar / 116PSI |
| Capacidad del deposto | 6 l |
| Caudal de aire (capacidad) | 180 l/min |
| Peso | 9,5 kg |
10 RUIDO
Valores de emisión de ruidos medidos de conformidad con la norma pertinente. (K = 3)
| Nivel de presión acústica LpA | 77 dB(A) |
| Nivel de potencia acústica LwA | 97 dB(A) |
ATENCLON! Utilice una proteccion auricular cuando la presion acustica sea superior a 85 dB(A).
11 GARANTÍA
- Este produit está garantizo por un periodo de 36 vezes, efectivos desde la Fecha de comprar por el primer usuario.
-Esta garantía cubreequalquierfaldo de material o de produccion excluyendo:baterias, cargadores, piezas defectuosasdebido al desgaste normal tales como rodamenteos, escobillas,cables y enchufes,o accesorios tales como brocas, hojas de sierra,etc.;los daños o defectos causados por uso abusivo, accidentes o alteraciones del producto; ni los costes de transporte. - Los danios y/o defectos que fueren la consecuencia de un uso indebido tampoco estan cubiertos por las dispositions de esta garantia.
- Igualmente, declinamos toda responsabilitad por lesiones corporales causadas por el uso inadequado de la herramienta.
Las reparaciones deben ser efectuadas por un centro autorizzato de service al cliente para herramrientas Powerplus. - Se pueda Obtener más información llamando al número de téléphone 00 32 3 292 92 90
- El cliente correra ahora con todos los costes de transporte, salvo si se conviene lo contrario por escrito.
- Al mesmo tiempo, si el día del aparato es la consecuencia de una sobrecarga o de un mantenimiento negligente, no se acceptoráledge reclamation en el marco de la garantía.
- Se excluye definitivamente de la garantía los días que fueren la consecuencia de una penetración de liquido o de polvo en excesso, los días intensionales (aposta o por gran negligencia), asi como el的结果ado de un uso inadequado (utilización para fines para los cuales no está adaptado), incomplete (por exemple, incumpliendo las instructaciones contentsadas en este manual), de un ensamblaje realizado por una persona sin experiencia, de rayos, de una tensión incorrecta de la red.Esta lista no es completa.
- La aceptación de reclamaciones en el marco de la garantía nunca pueda conducir a la prolongación del periodo de validez de esta ni al起初 de un nuevo periodo de garantía, en caso de reemplazo del aparato.
- Los aparatos o piezas reemplazadas en el marco de la garantía serán, por lo tanto, propiada de Varo NV.
- Nos reservamos el derecho de rechazar toda reclamación en la que no se pueda verficar la Fecha de compra o que no se pueda demostrar un correcto mantenimiento (limpieza freciente de las revillas de ventilación e intervención regular de servicios en las escobillas, etc.).
- Debe conservar el recibo de compra como prueba de la Fecha de compra.
- Debe devolver al vendedor laquina no desmontada, en un estado de limpieza acceptable, en su maleta original (en caso de que se hubiere entregado laquina en un una maleta), comosea de su recibo de compra.
12 MEDIO AMBIENTE
Si al cabo de un长大o periodo de uso de la muquina, no laibiae entre los residuos domesticos. Deshagase de ella de una forma que fuere compatible con la proteccion del medio ambiente.
No se puedaatarlosdesechos producidos porlasmaquinaseléctricascomodesechosdomesticos. Selesdebrereciclarallondeexistan instalacionesapropiadas.Consulteelorganismo local oelvendedorparaobtenerinformacionsobre su reciclaje.
