MANUALE UTENTE POWX1721 PowerPlus

IT ITALIANO TRADUZIONE DEL MANUALE DI ISTRUZIONI ORIGINALE

1 APPLICATIONE 2
2 DESCrizIONE (FIG A) 2
3 DISTINCTA DEI COMPONENTI 2
4 SIMBOLI 2
5 NORME GENERALI DI SICUREZZA 3
5.1 Luogo di lavoro 3
5.2 Sicurezza elettrica 3
5.3 Sicurezza delle persone 3
5.4 Uso attento e scrupoloso degli elettROUTensili 4
5.5 Manutenzione 4
6 AVVERENZE DI SICUREZZA SPECIFICHE 4
6.1 Cose da fare 5
6.2 Cose da non fare 5
7 USO DEL COMPRESSORE 6
7.1 Allacciamento alla rete 6
7.2 Interrupttore ON/OFF 6
7.3 Regolazione della pressione 6
7.4 Valvola di sicurezza 6
8 PULIZIA E MANUTENZIONE 7
8.1 Manutenzione 7
9 DATI TECHNICI 7
10 RUMORE 7
11 GARANZIA 8
12 AMBIENTE 8

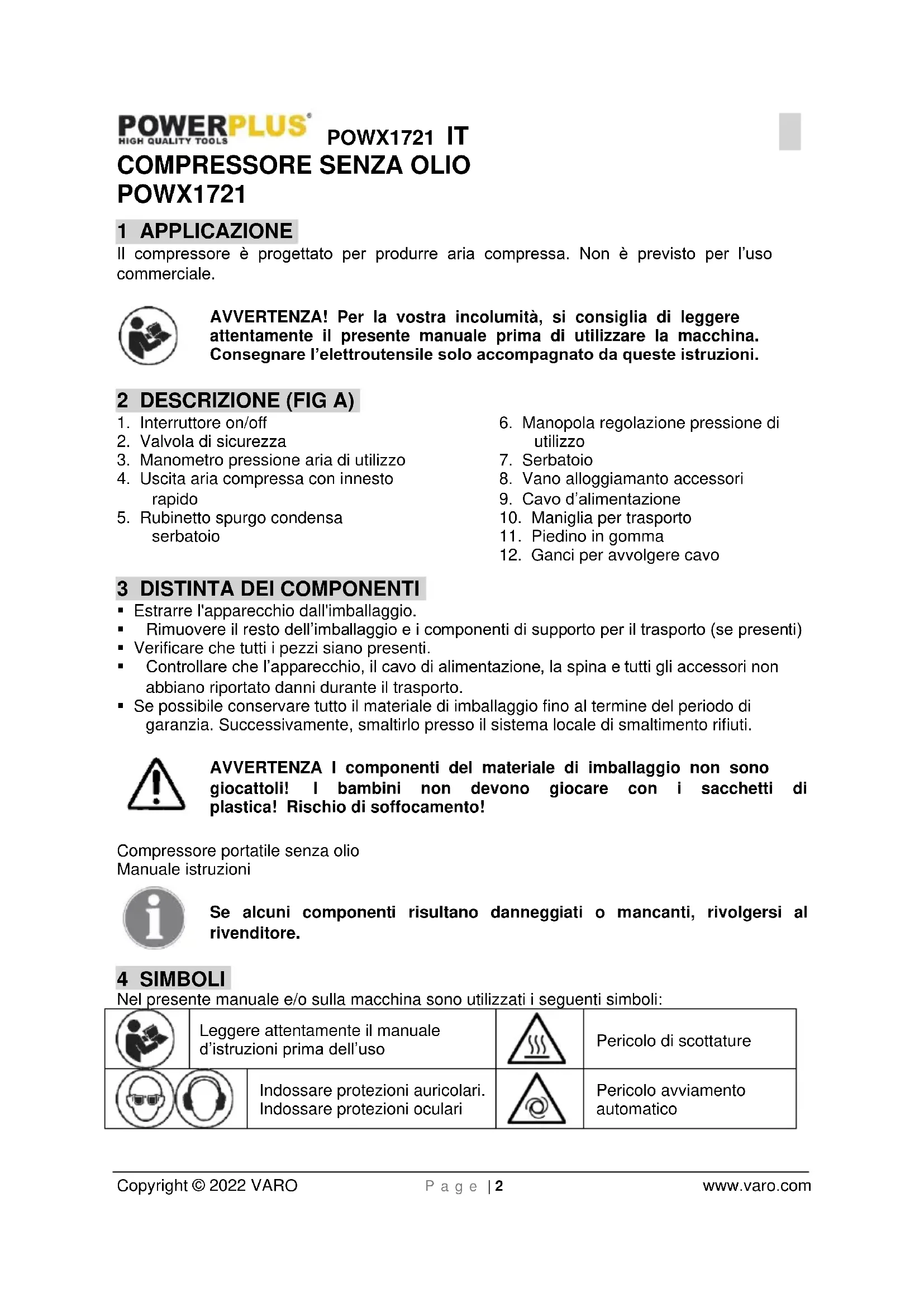

COMPRESSORE SENZA OLIOPOWX1721

1 APPLICAZIONE

Il compressore è progettato per produrre aria compressa. Non è previsto per l'uso commerciale.

AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attendamente il presente manuale prima di utilizzato la macchina. Consegnare l'eletttroutensile solo accompagnato da queste istruzioni.

2 DESCRIZIONE (FIG A)

1. Interruttore on/off
2. Valvola di sicurezza
3. Manometro pressione aria di utilizzo
4. Uscita aria compressa con innesto rapido

5. Rubinetto spurgo condensa serbatoio

6. Manopola regolazione pressione di utilizzo

7. Serbatoio
8. Vano alloggiamanto accessori
9. Cavo d'alimentazione
10. Maniglia per trasporto
11. Piedino in gomma
12. Ganci per avvolgere cavo

3 DISTINCTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.
  Rimuovere il resto dell'imballaggio e i componenti di supporto per il trasporto (se presenti)
• Verificare che tutti i peszzi siano presenti.
• Controllare che l'apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.
• Se possibile conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivement, smaltirlo presso il sistema locale di smaltimento rifiuti.

AVVERTENZA I componenti del materiale di imballaggio non sono gliocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento!

Compressore portatileenza olio
Manuale istruzioni

Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.

4 SIMBOLI

Nel presente manuale e/o sulla macchina sono utilizzati i seguenti simboli:

Leggere attendamente il manuale d'istruzioni prima dell'uso		Pericolo di scottature
Indossare protezioni auricolari. Indossare protezioni oculari		Pericolo avviamento automatico

5 NORME GENERALI DI SICUREZZA

Attenzione! Leggere tutte le istruzioni. Non atteneri alle avvertenze e alle istruzioni che seguono più causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze e istruzioni in modo da poterle consultare in seguito. Il termine "elettROUTensile" di seguito utilizzato si riferisce a elettROUTensili alimentati a rete (con cavo) o a batteria (cordless).

5.1 Luogo di lavoro

• Mantenere l'area di lavoro pulita e in ordine. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.
  Non utilizzato l'apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettrutensili producono scintille che possono incendiare polveri o vapore.
• Durante l'impiego dell'elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell'apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che la tensione della rete di alimentazione corrisponda a那一 alla indica sulla targa dati.

La spina dell'apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzato spine adattatrici insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.
- Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C'è un alto rischio di prendere la scossa se il corpo è collegato a terra.
Proteggere l'apparecchio da pioggia e umidita. L'infiltrazione di acqua in un eletttroutensile aumenta il rischio di scossa elettrica.
- Maneggiare il cavo con cura. Non utilizzato il cavo per trascinare l'apparecchio, per appenderlo oppure per estrarre la spina alla presa. Tenere lontano il cavo da fonti di calore,olio,spigoli aguzzi o parti in movimento dell'apparecchio.I cavi danneggiati o aggrovigliati aumentoo il rischio di ricevere scosse elettriche.
Se I'eletttroutensile va impiegato all'aperto, utilizzare solo prolonghe adatte a quello scopo. L'impiego di una prolonga adatta per l'uso all'aperto diminuisce il rischio di scosse elettriche.
- Se non si può evitare di azionare l'electroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un eletttroutensile. Non utilizzato l'apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di disturazione durante l'uso dell'apparecchio cui possare gravi lezioni.
• Indossare dispositivi di protezione personali e sempre un paio di occhiali protettivi. Indossare dispositivi di protezione personali quali maschera antipolverere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell'eletttroutensile, fa diminuire il rischio di lesioni.
• Evitare la messa in funzione accidentale. Accertarsi che l'interrottore si trovi sulla posizione "off" prima di insertire la spina nella presa. Se durante il trasporto

dell'apparecchio il dito poggia sull'interruttore, oppure se l'apparecchio viene collegato alla rete più in posizione di innesto, si possono causare incidenti.

• Prima di avviare l'apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.
  Non addossarsi alla macchina. Trovare una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare l'apparecchioanche in situazioni impreviste.
• Indossare l'abbligamento adatto. Indossare capi il più possibileaderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbligamento e quanti lontano dellesezioni in movimento. Un abbligamento non aderente, gioielli o capelli lunghi possono restare intrappolati nellesezioni in movimento.
• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L'impiego di questi sistemi diminuisce i rischi causati alla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

Non sovraccaricare l'apparecchio. Utilizzare l'elettroutensile idoneo al lavoro da svolgere. Con l'elettroutensile idoneo si potra lavorare meglio e in modo più sicuro a seconda del Campo di applicazione.
Nonutilizzare mai un elettroutensile il cui interrottore sa difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e delve essere riparato.
- Estrarre la spina dalla presa prima delle regolazioni dell'apparecchio, della sostituzione di accessori o del suo inutilizzato. Queste precauzioni impediscono l'avvio involontario dell'apparecchio.
- Conservare gli eletttroutensili fuori alla portata dei bambini. Non far utilizzare l'apparecchio a persone che non ne hanno familarità oppure che non hanno fatto istruzioni. Gli eletttroutensili sono attrezzi pericolosi nelle mani di persone inesperte.
- Avere cura dell'apparecchio. Controllare che le parti mobili dell'apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarme il funzionamento. Far riparare i pezzi danneggiati prima dell'impiego dell'apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.
- Conservare gli utensili da taglio affiliati e in ordine. Gli utensili da taglio conservati con cura e debitamente affiliati si bloccano di meno e si gestiscono meglio.
- Utilizzare l'elettROUTENSILE, gli accessori, gli utensili, ecc. conformmente alle presenti istruzioni e per gli scopi previsti per questo modello particolare. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L'impiego di elettROUTENSILE per usi diversi da quelli previsti cui pozzo condurre a situazioni pericolose.

5.5 Manutenzione

Far riparare l'apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In quello modo viene garantita la sicurezza dell'apparecchio.

6 AVVERTENZE DI SICUREZZA SPECIFICHE

Questo symbolo indica le avventenze da leggere attendamente prima di utilizzare il prodotto, in modo da prevenire possibili danni fisici all'utente.

L'aria compressa è una forma di energia potenzialmente pericolosa, pertanto è necessario usare estrema cautela utilizzato il compressore e gli accessori.

Attenzione: il compressore potrebbe ripartire in caso di black-out e successivo ripristino di tensione.

Il valore di PRESSIONE ACUSTICA misurato 4 m. equivale al valore di POTENZA ACUSTICA dichiarato sull'etichetta gialla, posizionata sul compressore, meno 20 dB.

6.1 Cose da fare

• Il compressore deve essere utilizzato in ambienti idonei (ben aerati, con temperatura ambiente compresa fra +5^ e +40^ ) e mai in presenza di polveri, acidi, vapori, gas esplosivi o infiammabili.

• Tenere sgombra l'area di lavoro. Il compressore in funzione deve essere posizionato su un appoggio stabile.

• E consigliato l'uso di occhiali protettivi durante l'utilizzo per proteggere gli occhi da corpi estranei sollevati dal getto di aria compressa.

• Utilizzando gli accessori pneumatici indossare possibilmente abbigliamento antinfortunistico.

• Mantenere sempre una distance di sicurezza di almeno 4 metri tra il compressore e la zona di lavoro.

• Controllare la rispondenza dei dati di targa del compressore con quelli reali dell'impiano elettrico; si ammette una variazione di tensione di +/- 10% rispetto al valore nominale.

• Inserire la spina del cavo elettrico in una presa idonea per forma, tensione e frequenza e conforme alle normative vigenti.

• Utilizzare prolonghe del cavo elettrico di lunghezza massima di 5 metri e con sezione del cavo non inferiore a 1,5 mm2. Si sconsiglia l'uso di prolonghe diverse per lunghezza e sezione nonché adattatori e prese multiple.

• Usare sempre e solo la maniglia per spostare il compressore.

L'utilizzo dell'aria compressa nei diversi usi previsti (gonfiaggio, utensili pneumatici, verniciatura, lavaggio con detergenti solo a base acquosa, graffatura, ecc.) comporta la conoscenza ed il rispetto delle norme previste nei singoli casi.

• Questo compressore è costruito per funzionare con un rapporto di intermittenza specificato sulla targhetta dati tecnici, (ad esempio S3- 25 significa 2,5 minuti di lavoro e 7,5 minuti di fermata) onde evitare un eccessivo surriscaldamento del motore elettrico. Nel caso ciò si dovesse verificare, interverrebbe la protezione termica di cui il motore è dotato interrompendo automaticamente la corrente elettrica quando la temperatura è troppo elevata. Al ritorno delle condizioni normali di temperatura il motore si riavvia automaticamente.

6.2 Cose da non fare

Non dirigere mai il getto di aria/liquidi versuso persone, animali o versuso il proprioio corpo.
Non far entrare il compressore in contatto con l'acqua o altri liquidi, evitando inoltre con cura di non dirigere mai il getto di liquidi, spruzzati da utensili collegati al compressore, verso il compressore stesso: l'apparecchio è molto tensione e potrebbero verificarsi folgorazioni o cortocircuiti.
Non usare l'apparecchio a piedi nudi o con mani e piedi bagnati.
Non tirare il cavo di alimentazione per staccare la spina alla presa o per spostare il compressore.
Non lasciare esposto l'apparecchio agli agenti atmssferici (pioggia, sole, nebbia, neve).
- Se questo compressore dovesse essere utilizzato in ambiente esterno, dopo l'uso ricordarsi sempre di riporlo in un luogo coperto o chiuso.
- Non utilizzato mai il compressore all'esterno in caso di pioggia o di condizioni metereologiche avverse.
Non permettere l'uso del compressore a persona inesperte alla adeguata sorveglianza. Tenere lontani dall'area di lavoro gli animali.
L'aria compressa prodotta da questa macchina non è utilizzabile in campo pharmaceutico, alimentare o ospedaliero e non può essere utilizzata per riempire bombole da immersione.
Non posizionare oggetti infiammabili o oggetti in nylon e stoffa vicino e/o sul compressore.
Non coprire le presedaria sul compressore.

Non apriere o manomettere il compressore in alcuna sua parte. Rivolgersi ad un Centro Assistenza autorizzato.

7 USO DEL COMPRESSORE

7.1 Allaccimento alla rete

Il compressore è dotato di un cavo di alimentazione con spina con messa a terra. Prima della messa in esercizio verificare che la tensione di rete corrisponda a quella di esercizio indicata sulla targhetta delle caratteristiche dell'apparecchio. I cavi di alimentazione troppo lunghi nonché prolonghe, avvolgicavi, ecc. causano un calo di tensione e possono impedire l'avvio del motore. In caso di basse temperature inferiori a +5^ l'avvio del motore più difficile.

7.2 Interruftore ON/OFF

Per accendere l'apparecchio, premere l'interruttore On/Off (rif. 1).

Premere nuovamente l'interruttore On/Off (rif. 1) per spagnere l'apparecchio.

7.3 Regolazione della pressione

• Con il regolatore della pressione (rif. 6) si più impostare la pressione sul manometro (rif. 3).
• La pressione impostata cui si sono invaria sull'accoppiamento rapido (rif. 4).

Non appena la pressione si accumula nel recipiente, il motore si spegne automaticamente.

Il motore si accende automaticamente quando la pressione del serbatoio è insufficiente.

7.4 Valvola di sicurezza

La valvola di sicurezza è stata impostata per la pressione massima consentita del recipient e a pressione. É vietato regolare la valvola di sicurezza o rimuoverne la guarnizione.

Attuare occasionale valvola di sicurezza per accertarsi che funzioni correttamente al momento opportuno. A questo scopo sare necessario rimuovere il coperchio di protezione.

8 PULIZIA E MANUTENZIONE

8.1 Manutenzione

Non pulire la macchina e i loro componenti con solventi, liquidi infiammabili o tossici. Impiegare solamente un panno umido assicurandosi di averere scollegato la spina alla presa elettrica.

Dopo 2 ore circa di utilizzo occorre scaricare l'acqua di condensa che si forma dal serbatoio. Scaricare prima tutte l'aria utilizzando l'accessorio collegato, come descripto precedentamente. Svitare di due giri la valvola di spurgo 5 posta sotto il compressore (preventivamente spento), avendo cura di tenere quest'ultimo in posizione verticale. Scaricataolta l'acqua, riavvitare con forza la valvola.

Attenzione: l'acqua che si condensa, se non scaricata, cui corredere il serbatoio, limitandone la capacité e pregiudicandone la sicurezza.

Lo SMALTIMENTO della condensa deve avvenire nel rispetto della tutela dell'ambiente e delle leggi in vigore, trattandosi di prodotto inquinante.

9 DATI TECHNICI

Type	POWX1721
Tensione nominale	230 V
Frequenza nominale	50 Hz
Potenza nominale	1100 W / 1,5 hp
Velocità di rotazione	3400 min-1
Pressione nominale	8 bar / 116PSI
Capacità serbatoio	6 l
Debito d'aria (capacità)	180 l/min
Peso	9,5 kg

10 RUMORE

Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3)

Livello di pressione acustica LpA 77 dB(A)

Livello di potenza acustica LwA 97 dB(A)

ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supra 85 dB(A).

11 GARANZIA

• Questo prodotto è garantito per un periodo di 36 anni a decorrere alla data dell'acquisto da parte del primo utilizzatore.
• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni;osti di trasporto.
• Sono escludi dalle clausole della garanzia danni e/o difetti consequenti all'uso non conforme.
• Si declina agli responsabilità per eventuali lesioni provocate dall'uso non conforme dell'apparecchio.
• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplus tools.
  Per ulteriori informazioni, Telefonare al numero 00 32 3 292 92 90.
• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.
  Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sua dovuto alle consequences di una manutenzione inadequata o di un sovraccarico.
• Sono inerogabilmente escludi alla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cchio除去 rispetto le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.
  L'accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la preroga del periodo di validità della stessa né l'inizio di un nuovo periodo di garanzia in caso di sostituzione del disposito.
  I dispositi o i componenti sostitui nel periodo della garanzia sono pertanto di proprietà di Varo NV.
• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l'acquisto o quando sia evidente che il prodotto non è stato sottomosto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).
• Conservare lo scontrino come prova della data d'acquisto.
  L'apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato alla prova d'acquisto.

12 AMBIENTE

Ove la macchina, in seguito ad uso prolongato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma liberarsene in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provedere al riciclo laddove esistono impianti adeguati. Consultare l'ente locale o il rivenditore per consigli su raccolta e smaltimento.
