AYA09CR - Aire acondicionado SHARP - Manual de uso y guía de instrucciones gratis

Marca	Sharp
Modelo	AYA09CR
Tipo de producto	Aire acondicionado split (unidad interior + exterior)
Funciones principales	Refrigeración, Calefacción (para modelos AY-A07CR/AY-A09CR/AY-A12CR), Deshumidificación (Seco), Ventilación, Automático
Modos de funcionamiento	Automático, Frío, Seco, Calefacción
Rango de temperatura (refrigeración)	Interior: 21°C a 32°C BS; Exterior: 21°C a 43°C BS
Rango de temperatura (calefacción)	Interior: 20°C a 27°C BS; Exterior: -8,5°C a 24°C BS (solo modelos con calefacción)
Control remoto	Con pantalla LCD, alcance 7 m, pilas AAA (2 unidades)
Temporizador	Apagado después de 1 hora, temporizador de encendido/apagado ajustable de 0,5 a 12 horas
Filtros de aire	Filtros lavables; limpieza cada 2 semanas; filtro purificador de aire opcional (tipo AZ-F900B)
Velocidad del ventilador	Automática, Baja, Media, Alta (ajuste manual)
Dirección del flujo de aire	Vertical (ajustable por control remoto), horizontal (manual)
Alimentación eléctrica	220-240 V ~ 50 Hz
Seguridad	Conexión a tierra obligatoria; no insertar objetos; detener en caso de olor a quemado; usar un interruptor diferencial
Mantenimiento	Limpiar los filtros regularmente; limpiar el aparato con un paño suave sin agua
Instalación	Solo por un profesional calificado
Piezas de repuesto y reparabilidad	Filtro purificador de aire opcional disponible en el distribuidor; reparación por un técnico calificado
Conformidad	Directivas 89/336/CEE y 73/23/CEE modificadas por 93/68/CEE
Memoria en caso de fallo	Memoriza los ajustes (excepto temporizador); reinicio automático después del restablecimiento de la corriente

Preguntas frecuentes - AYA09CR SHARP

¿Cómo usar el control remoto?

Apunta el control remoto hacia la ventana de recepción de la unidad interior. Asegúrate de que ningún obstáculo bloquee la señal. El alcance es de 7 metros. Reemplaza las pilas (2 x AAA) si la señal es débil.

¿Qué hacer si el aparato no enfría?

Verifica que el filtro de aire no esté sucio (límpialo si es necesario). Asegúrate de que la unidad exterior no tenga obstrucciones. Verifica el ajuste del termostato y que las ventanas/puertas estén cerradas.

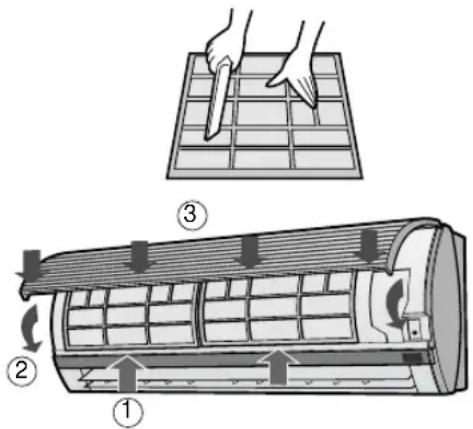

¿Cómo limpiar los filtros de aire?

Apaga el aparato y desconéctalo. Abre el panel frontal, retira los filtros empujándolos hacia arriba y luego tirando hacia abajo. Aspira el polvo o lava con agua tibia y un detergente suave. Seca a la sombra antes de volver a colocarlos.

¿Para qué sirve el modo SECO?

El modo SECO (deshumidificación) reduce la humedad de la habitación. La velocidad del ventilador es automática y no ajustable. La temperatura se puede ajustar dentro de un rango automático.

¿Cómo ajustar el temporizador?

Usa los botones TIMER ON o TIMER OFF del control remoto. La duración se ajusta en incrementos de 0,5 h hasta 9,5 h, luego en incrementos de 1 h de 10 a 12 h. Presiona CANCEL para cancelar.

¿Qué hacer en caso de corte de corriente?

El aparato memoriza los ajustes (excepto el temporizador). Después del restablecimiento de la corriente, se reinicia automáticamente con los mismos ajustes. Los temporizadores deben reiniciarse.

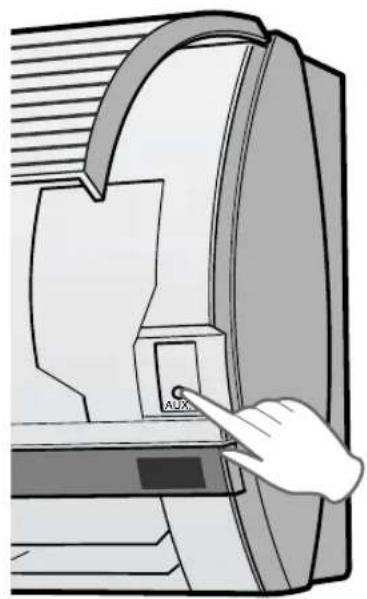

¿Cómo usar el modo auxiliar?

Si el control remoto no está disponible, abre el panel frontal y presiona el botón AUX. El aparato arranca en modo Automático con temperatura y velocidad automáticas. Presiona de nuevo para apagar.

¿Por qué el aparato produce un ruido de susurro?

Este ruido es normal: es el refrigerante que circula en el circuito de aire acondicionado. No se requiere ninguna intervención.

¿Dónde encontrar el filtro purificador de aire opcional?

El filtro purificador de aire opcional (tipo AZ-F900B) está disponible en su distribuidor Sharp. Reemplaza el filtro estándar y elimina polvo, humo y gérmenes.

¿Qué hacer si los indicadores OPERATION y TIMER parpadean?

Si los indicadores rojo OPERATION y naranja TIMER parpadean, indica un mal funcionamiento. Contacta al servicio posventa autorizado de Sharp.

MANUAL DE USUARIO AYA09CR SHARP

MANUAL DE INSTRUCCIONES

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto, sírvase leer el manual detenidamente.

CONTENIDO

PRECAUCIONES S-1 - OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO ............S-3 ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA .S-3 DESIGNACIÓN DE LAS PIEZAS .S-4 USO DEL MANDO A DISTANCIA .S-6 - FUNCIONAMIENTO BÁSICO. S-8 - REGULACIÓN DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE .S-10

1. No deforme ni tire del cable de alimentación. Estirar y mal utilizar el cable de suministro de alimentación puede ocasionar daños a la unidad y causar descargas eléctricas. 2. Tenga cuidado de no exponer su cuerpo directamente a la corriente de aire durante un largo tiempo. Esto puede afectar sus condiciones físicas. 3. Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada para ellos. 4. Nunca inserte objetos dentro de la unidad. El insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos. 5. Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una conexión incompleta a tierra puede causar descargas eléctricas. 6. Si hay algo anómalo con el acondicionador de aire (p. ej. un olor a quemado), detenga el funcionamiento de este inmediatamente y desactive el cortacircuitos. 7. Siga las reglas locales y las regulaciones para el tendido del cable de suministro de alimentación. La inapropiada conexión del cable puede ocasionar al cable de suministro de alimentación, al enchufe y al tomacorriente un sobrecalentamiento que pueda provocar un incendio. 8. Utilice para reemplazo solo el cable de alimentación especificado por el fabricante. El reemplazo debe ser realizado por un técnico calificado o personal de servicio.

PRECAUCIONES PARA LA INSTALACIÓN / DESMONTAJE / REPARACIÓN

• No trate de instalar/desmontar/reparar la unidad por su propia cuenta. Un trabajo mal hecho ocasionará descargas eléctricas, fugas de agua, incendios, etc. Diríjase a su concesionario o a otro personal de servicio calificado para instalar/desmontar/reparar la unidad.

Este aparato satisface los requisitos de las normas 89/336/EEC y 73/23/EEC, modificadas por las normas 93/68/EEC.

PRECAUCIONES

ADVERTENCIAS PARA EL USO

1 Abra periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar escasez de oxígeno. 2 No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas. 3 Por seguridad, desactive el cortacircuitos cuando no esté utilizando la unidad por un período de tiempo prolongado. 4 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar. 5 No coloque nada en la unidad exterior ni en el paso de progresión de aire en ella. El objeto o la persona puede caerse, causando lesiones. 6 Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales como perreras donde se crían animales o invernaderos. No coloque vasijas con agua sobre la unidad. Si el agua penetrara bajo la unidad, los aislamientos eléctricos se dañarían. 8 No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar funcionamiento insuficiente o problemas. 9 Asegúrese de detener la operación y desactivar el cortacircuitos antes de hacer cualquier mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted podría resultar herido. 10 No rocíe o derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo. 11 Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas enfermas.

Los niños deben ser supervisados para asegurar de que no jueguen con el aparato.

ADVERTENCIAS PARA UBICACIÓN / INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión nominal y la frecuencia. La utilización de una fuente de alimentación con un voltaje y frecuencias inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.
• No instale el aparato en lugares donde pueda haber fuga de gases. Esto podría causar incendios. Instale el aparato en un lugar con polvo, vapores y humedad mínimos. Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedecimiento de la habitación, muebles, etc.
• Asegúrese de que se ha instalado un interruptor automático de pérdidas o un cortacircuitos, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

• El dispositivo protector incorporado en el aparato puede impedir que la unidad continúe funcionando, cuando se use fuera de este margen.
• En la calidad de aire puede formarse condensación de agua, si el aparato funciona continuamente en el modo ENFRIAR / DESHUMECTAR, cuando la humedad ambiental es superior a un 80%.

D.B. = Lámpara seca W.B = Lámpara húmeda

EN FALLO DE CORRIENTE

Este acondicionador de aire tiene una función de memoria automática para almacenar la configuración cuando ocurre un fallo de corriente.

Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, es necesario reajustarlos después de volver la corriente.

NOTAS PARA LOS MODELOS AY-A07CR/AY-A09CR/AY-A12CR

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco minutos en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir que el aire frío salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

• Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos, para retirar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continúa funcionando en el modo CALENTAR.

• El aparato emplea una bomba de calor que extrae el calor del aire exterior, y lo despide dentro de la habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato.
• Si el proceso de calentamiento es reducido debido a temperaturas bajas exteriores, utilice un calentador adicional.
• Hasta poder calentar la habitación completa puede tardar tiempo, dado que el aparato emplea un circuito de circulación forzada del aire.

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR (y 2°C menos en el modo CALENTAR con los modelos AY-A07CR/AY-A09CR/AY-A12CR) ahorrará aproximadamente un 10 por ciento en consumo de corriente. Si se regula una temperatura más fría que la necesaria para enfriar la habitación, aumentará el consumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfriar, reducirá el consumo de corriente. Cierre las ventanas y puertas al utilizar el aparato para enfriar (y para calentar con los modelos AY-A07CR/AY-A09CR/AY-A12CR).

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN CON EL RELOJ AUTOMÁTICO

CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACIÓN

• La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

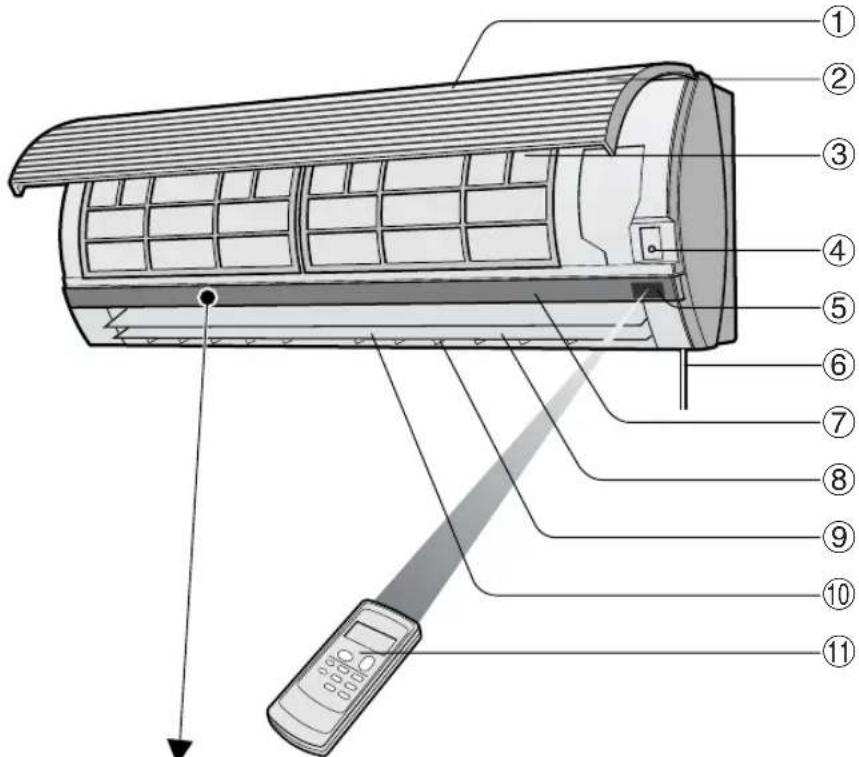

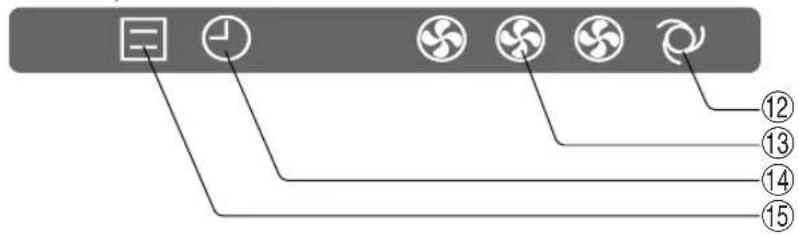

UNIDAD INTERIOR

① Entrada de aire ② Panel de abertura ③ Filtros de aire ④ Tecla AUX. ⑤ Célula receptora ⑥ Cable de alimentación eléctrica ⑦ Panel de indicaciones ⑧ Deflectores de ajuste vertical ⑨ Deflectores de ajuste horizontal ⑩ Salida de aire ⑪ Telemando ⑫ Lámpara de VELOCIDAD DE VENTILADOR AUTOMÁTICA (verde) ⑬ Lámpara de VELOCIDAD DE VENTILADOR (verde) ⑭ Lámpara de RELOJ AUTOMÁTICO (anaranjada) ⑮ Lámpara de FUNCIONAMIENTO (roja)

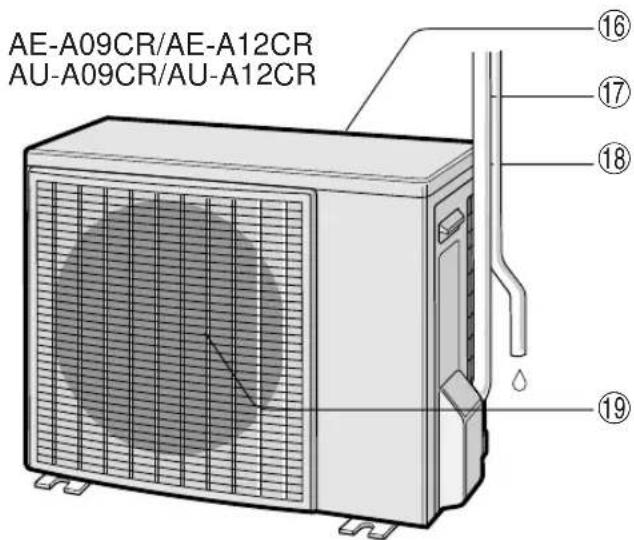

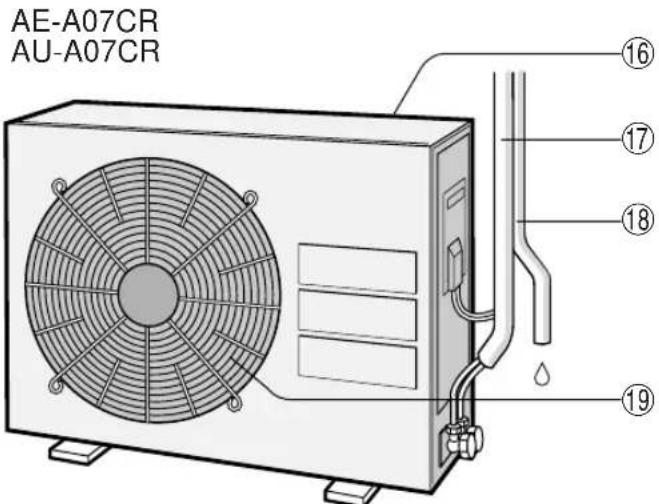

UNIDAD EXTERIOR

⑥ Toma de aire. Tubo refrigerante y cable conector. 18 Manguera de drenaje. 19 Salida de aire.

NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

TELEMANDO

① TRANSMISOR. ② VISUALIZADOR (de cristal líquido). ③ Tecla CON/DESCON (ON/OFF). ④ TERMO. TEMPERATURA. ⑤ Tecla de visualización (DISPLAY). ⑥ Tecla MODO (MODE). ⑦ Tecla de ACTIVACIÓN del reloj automático (para regularlo). ⑧ Tecla de desactivación del reloj automático en una hora. ⑨ Tecla de desactivación del reloj automático. ⑩ Tecla VENTILACIÓN (FAN). ⑪ Tecla CANCELAR RELOJ AUTOMÁTICO. ⑫ Tecla de paso de aire (SWING).

(El modo de calentar está especificado solo en los modelos AY-A07CR/AY-A09CR/AY-A12CR)

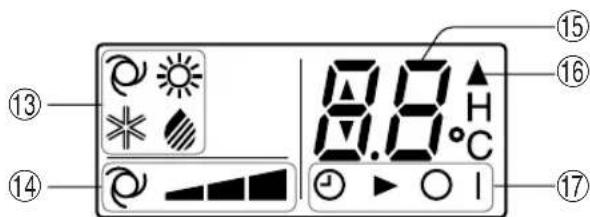

VISUALIZADOR DEL TELEMANDO (cristal líquido)

③ SÍMBOLOS DE MODO

: AUTO : ENFRIAR

: CALENTAR : DESHUMECTAR

(sólo para AY-A07CR/AY-A09CR/AY-A12CR)

④ SÍMBOLOS DE VELOCIDAD DEL VENTILADOR

: AUTO : Ajuste manual

INDICADOR DE TEMPERATURA Y DE CONTEO DESCENDENTE DE RELOJ AUTOMÁTICO. 16 SÍMBOLO DE TRANSMISIÓN. INDICADOR DE ACTIVACIÓN CON RELOJ AUTOMÁTICO/DESACTIVACIÓN CON RELOJ AUTOMÁTICO.

Indica que el reloj automático está activado o desactivado.

La función de calefacción está especificada solo en los modelos AY-A07CR/AY-A09CR/AY-A12CR.

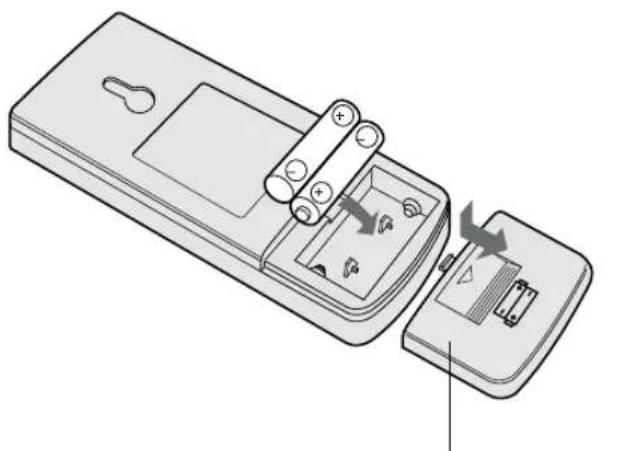

FORMA DE COLOCAR LAS PILAS Use dos pilas AAA (R03).

1. Retire la tapa del compartimiento de las pilas, situado en la parte posterior del telemando. 2. Inserte las pilas en el compartimiento, asegúrese de que las polaridades ⊕ y ⊖ estén correctamente alineadas.

• En el visualizador aparecerán líneas cuando las pilas estén instaladas correctamente.

3. Reinstale la tapa del compartimiento de las pilas.

Cubierta del telemando

NOTAS:

Las pilas alcanzan para un año de uso normal, aproximadamente. - Al sustituir las pilas, siempre cambie ambas pilas, y asegúrese de que son del mismo tipo. - Si el telemando no funciona apropiadamente antes de sustituir las pilas, retírelas y espere unos 30 segundos e introdúzcalas nuevamente. - Cuando no vaya a usar el aparato durante mucho tiempo, saque las pilas del telemando.

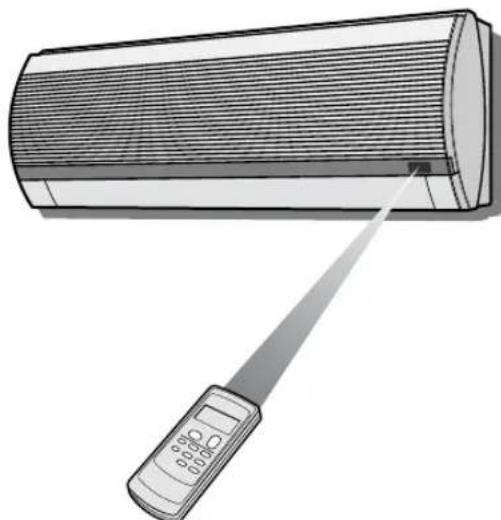

FORMA DE USAR EL TELEMANDO

Apunte el telemando hacia la célula receptora de señal de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible.

• Cerciórese de que no haya cortinas u otros objetos entre el telemando y la unidad.
• El telemando puede enviar señales hasta a 7 metros de distancia.

PRECAUCIÓN

• No permita que la célula receptora de señal reciba la luz del sol directa, ya que esto puede deteriorar su funcionamiento. Si la célula receptora de señal es expuesta a la luz del sol directa, cierre una ventana para bloquear la luz.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede interferir con la transmisión de la señal.
• La unidad puede ser afectada por las señales transmitidas del telemando de la televisión, de la videograbadora, o de otros aparatos usados en la misma habitación.
• No deje nunca el telemando expuesto directamente a los rayos del sol, ni cerca de un calentador. Igualmente, proteja la unidad y el telemando contra la humedad y los golpes, para evitar que se decoloren o se averíen.

Pulse la tecla MODE (MODE) para elegir el modo de funcionamiento.

AUTO CALENTAR ENFRIAR DESHUMECTAR

(La función CALENTAR solo está disponible en los modelos AY-A07CR/AY-A09CR/AY-A12CR)

Pulse la tecla CON/DESCON (ON/OFF) para arrancar el aparato.

• La lámpara roja de FUNCIONAMIENTO (日) en la unidad se iluminará.

Pulse la tecla TERMOSTATO para regular la temperatura deseada.

MODO AUTO/DESHUMECTAR

La temperatura puede ajustarse bajo el margen de 18 a 32°C

Pulse la tecla VENTILACION para regular la velocidad del ventilador deseada. AUTO SUAVE BAJA ALTA

• Cuando la unidad funciona en el modo DESHUMECTAR, la velocidad del ventilador se ajusta a AUTO y no se puede modificar.

Para desconectar la unidad, pulse la tecla CON/DESCON (ON/OFF) nuevamente.

• La lámpara roja de FUNCIONAMIENTO (日) en la unidad se apagará.

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo automático (AUTO MODE), los ajustes de temperatura y modo (CALENTAR, ENFRIAR O DESHUMECTAR) son regulados automáticamente dependiendo de la temperatura ambiente.

Ajustes de modos y temperatura para los modelos AH-A07CR/AH-A09CR/AH-A12CR

Temperatura ambiente cuando laquina es puesta en funciona	Funcimiento automático
	Modo Ajuste	del termostato
Inferior a 24°C DESHUMECTAR Temp. ambiente al iniciarse el func.
24°C-26°C ENFRIAR 24°C
26°C-28°C ENFRIAR 25°C
Superior a 28°C ENFRIAR 26°C

Ajustes de modos y temperatura para los modelos AY-A07CR/AY-A09CR/AY-A12CR

Temperatura ambientecuando la这其中a quina espuesta en funciona}=	Funcionamente automatico
	Modo Ajuste	del termostato
Inferior a 21°C CALIENTAR 23°C
21°C-24°C DESHUMECTAR Temp.ambiente al iniciarse el func.
24°C-26°C ENFRAIAR 24°C
26°C-28°C ENFRAIAR 25°C
Superior a 28°C ENFRIAR 26°C

NOTAS ACERCA DE LA LÁMPARA DE VELOCIDAD DE VENTILADOR

Durante el funcionamiento, la lámpara de VELOCIDAD DE VENTILADOR se iluminará en 3 niveles diferentes (2 niveles para el modo DESHUMECTAR) en el panel de indicadores de la unidad para indicar la velocidad del ventilador.

Cuando la velocidad del ventilador se ajusta a AUTO

Cuando la velocidad del ventilador se ajusta a manual

Velocidad suave Velocidad baja Velocidad alta

La lámpara de VELOCIDAD DE VENTILADOR AUTOMÁTICA se iluminará.

Para apagar la lámpara de VELOCIDAD DE VENTILADOR, pulse la tecla de visualización (DISPLAY).

CORRIENTE DE AIRE VERTICAL

La dirección de la corriente de aire se ha ajustado automáticamente en la fábrica, para obtener óptimo confort en cada modalidad.

Modo ENFRIAR y DESHUMECTAR Corriente de aire horizontal

Modo CALENTAR (solo para AY-A07CR/AY-A09CR/AY-A12CR) Corriente de aire diagonal

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Pulse una vez la tecla CORRIENTE DE AIRE (SWING) en el telemando.

• El deflector de ajuste vertical cambiará su ángulo continuamente. Pulse nuevamente la tecla CORRIENTE DE AIRE (SWING) cuando el deflector de ajuste vertical esté en la posición deseada.
• El deflector detendrá su movimiento bajo el centro del margen como el diagrama.
• La posición ajustada será memorizada y ajustada automáticamente a la misma posición la próxima vez que se opere el aparato.

Margen de ajuste

Modo ENFRIAR y DESHUMEDECER

Modo CALENTAR (sólo para los modelos AY-A07CR/AY-A09CR/AY-A12CR)

El margen de ajuste es más angosto que el rango CORRIENTE DE AIRE (SWING) con el fin de impedir que se forme condensación de agua.

El margen es ancho de tal forma que la corriente de aire pueda ser dirigida hacia el piso.

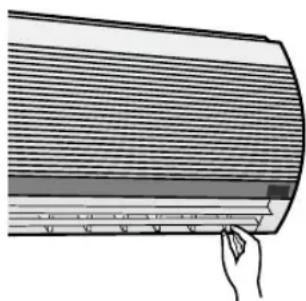

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Agarre los deflectores de ajuste horizontal como se muestra en el diagrama y ajuste la dirección de la corriente de aire.

PRECAUCIÓN

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector en forma manual, puede suceder que la unidad falle posteriormente al querer manejarla con el telemando.
• Si el deflector de ajuste vertical se ha regulado en la más baja posición en el modo ENFRIAR o CALENTAR por un periodo largo de tiempo, puede formarse condensación de agua.

No realice el ajuste del deflector de ajuste horizontal extremadamente hacia la derecha o hacia la izquierda al funcionar el acondicionador de aire con el ventilador a velocidad "SOFT" (SUAVE) durante un prolongado periodo de tiempo.

Al usar el RELOJ AUTOMÁTICO DE UNA HORA, la unidad funciona durante una hora y luego se detendrá.

1. Pulse la tecla RELOJ AUTOMÁTICO DE UNA HORA.

• El telemando visualiza "①▶ O".
• La lámpara anaranjada (Ⓒ) del RELOJ AUTOMÁTICO en la unidad se ilumina.
• La unidad se detendrá después de una hora.

CANCELAR

Pulse la tecla CANCELAR.

• La lámpara anaranjada del RELOJ AUTOMÁTICO (①) en la unidad se apaga.

O, apague la unidad pulsando la tecla CON/DESCON (ON/OFF).

• La lámpara roja de FUNCIONAMIENTO (y la lámpara anaranjada de RELOJ AUTOMÁTICO (se apagarán.

NOTAS:

• La dirección de RELOJ AUTOMÁTICO DE UNA HORA tiene prioridad sobre las funciones de RELOJ AUTOMÁTICO ACTIVADO y RELOJ AUTOMÁTICO DESACTIVADO.
• Si se ajusta el RELOJ AUTOMÁTICO DE UNA HORA y no es correcto, esta se configurará durante una hora con la condición antes ajustada.
• Si desea que la unidad funcione una hora más antes de que se active el RELOJ AUTOMÁTICO DE UNA HORA, pulse nuevamente la tecla RELOJ AUTOMÁTICO DE UNA HORA, mientras esté configurando la unidad.

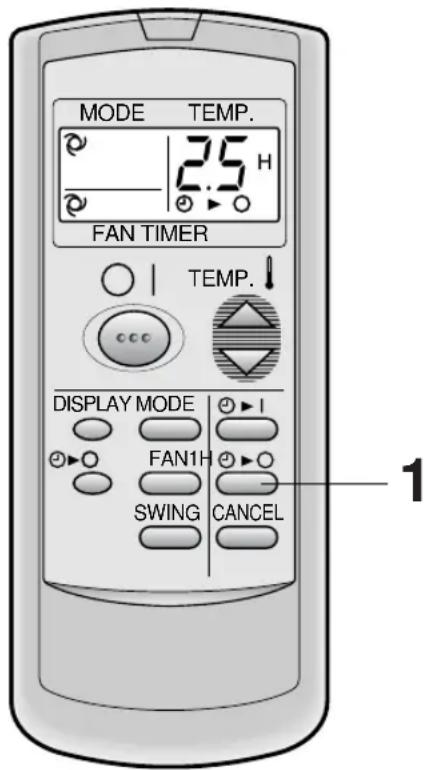

DESACTIVACIÓN DEL RELOJ AUTOMÁTICO

La unidad se apagará automáticamente de acuerdo con el ajuste programado. La duración del reloj automático puede ajustarse desde un mínimo de 0.5 horas (30 minutos) hasta un máximo de 12 horas. Para períodos de hasta 9.5 horas, el tiempo puede ajustarse en incrementos de 0.5 horas (30 minutos), y para períodos de 10 a 12 horas, en incrementos de 1 hora.

Apunte el telemando hacia la célula receptora de señal de la unidad.

1. Pulse la tecla DESACTIVACIÓN CON RELOJ AUTOMÁTICO (O) y ajuste el tiempo según lo deseado.

• Cuando pulse la tecla, el ajuste de tiempo cambiará de la siguiente forma:

Ejemplo: Cuando desee detener el funcionamiento 2.5 horas más tarde.

Para ajuste rápido, mantenga pulsada la tecla.

• La lámpara anaranjada de RELOJ AUTOMÁTICO (⊙) en la unidad se iluminará.
• Cuando la unidad recibe la señal, emite un sonido audible.
• El ajuste de tiempo aparecerá como un conteo descendente para indicar el tiempo restante.

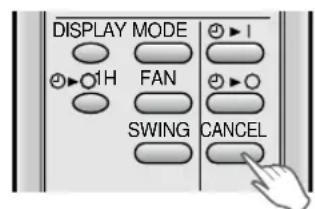

PARA CANCELAR EL SERVICIO CON EL RELOJ AUTOMÁTICO

Cuando se selecciona DESACTIVACIÓN CON RELOJ AUTOMÁTICO, la temperatura es ajustada automáticamente para evitar que la habitación se caliente o enfríe excesivamente cuando usted duerme. (Función Automática Nocturna)

MODO ENFRIAR/DESHUMECTAR:

• Una hora después de comenzar el servicio con el reloj automático, la temperatura aumenta 1°C por encima de la regulada en el termostato.

MODO CALENTAR:

(solo para los modelos AY-A07CR/AY-A09CR/AY-A12CR)

• Una hora después de comenzar el servicio con el reloj automático, la temperatura baja 3 °C por debajo de la regulada en el termostato.

PARA CANCELAR EL RELOJ AUTOMÁTICO

Pulse la tecla CANCELAR.

La lámpara anaranjada del RELOJ AUTOMÁTICO en la unidad se apaga.

PARA CAMBIAR EL AJUSTE DEL RELOJ AUTOMÁTICO

Pulse la tecla RELOJ AUTOMÁTICO que desea cambiar (DESACTIVACIÓN CON RELOJ AUTOMÁTICO o ACTIVACIÓN CON RELOJ AUTOMÁTICO) y cambie el ajuste de tiempo.

ACTIVACIÓN DEL RELOJ AUTOMÁTICO

La unidad se encenderá automáticamente de acuerdo con el ajuste programado. La duración del reloj automático puede ajustarse desde un mínimo de 0.5 horas (30 minutos) a un máximo de 12 horas.

Para periodos de hasta 9.5 horas, el tiempo puede ajustarse en incrementos de 0.5 horas (30 minutos), y para periodos de 10 a 12 horas, en incrementos de 1 hora.

Ejemplo: Cuando desea una temperatura ambiente después de 6.5 horas.

Apunte el telemando hacia la célula receptora de señal de la unidad.

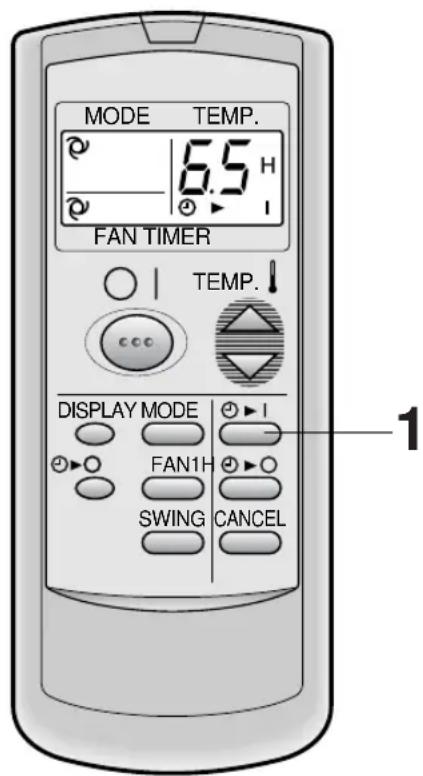

1. Pulse la tecla de ACTIVACIÓN DEL RELOJ AUTOMÁTICO (O|I).

• Cuando pulse la tecla, el ajuste de tiempo cambiará de la siguiente forma:

Para ajuste rápido, mantenga pulsada la tecla.

• La lámpara anaranjada de RELOJ AUTOMÁTICO ( ⊙ ) en la unidad se iluminará.
• Cuando la unidad recibe la señal, emite un sonido audible.
• El ajuste de tiempo aparecerá como un conteo descendente para indicar el tiempo restante.

Seleccione el modo, la temperatura y la velocidad del ventilador según lo desee.

• Cuando la temperatura sea ajustada con la referencia ACTIVACIÓN CON RELOJ AUTOMÁTICO, la temperatura aparecerá en el visualizador durante 5 segundos y luego será reemplazada por la indicación de tiempo.
• Si usted no cambia el ajuste, la unidad funciona con el último ajuste de programación.
• Antes de regular el periodo de configuración, la unidad se activará para permitir que en la habitación se alcance la temperatura deseada en el tiempo programado. (función de Reloj Despertador)

• El último ajuste de tiempo será memorizado y aparecerá en el visualizador del telemando la próxima vez que usted seleccione DESACTIVACIÓN CON RELOJ AUTOMÁTICO o ACTIVACIÓN CON RELOJ AUTOMÁTICO. Las funciones DESACTIVACIÓN CON RELOJ AUTOMÁTICO y ACTIVACIÓN CON RELOJ AUTOMÁTICO no se pueden utilizar simultáneamente. El último RELOJ AUTOMÁTICO programado estará activo.
• Cuando se seleccione FUNCIONAMIENTO CON RELOJ AUTOMÁTICO DE UNA HORA, las funciones DESACTIVACIÓN CON RELOJ AUTOMÁTICO y ACTIVACIÓN CON RELOJ AUTOMÁTICO no están disponibles.
• Cuando se seleccione FUNCIONAMIENTO CON RELOJ AUTOMÁTICO DE UNA HORA durante el transcurso de DESACTIVACIÓN CON RELOJ AUTOMÁTICO o ACTIVACIÓN CON RELOJ AUTOMÁTICO, la función de DESACTIVACIÓN o ACTIVACIÓN CON RELOJ AUTOMÁTICO será cancelada.

MODO AUXILIAR

Use este modo si no dispone de un telemando.

ACTIVACIÓN

Retire el panel frontal de la unidad interior y pulse la tecla AUX en el panel de sistemas.

• Se encenderá la lámpara roja de FUNCIONAMIENTO (日) que está en la unidad y esta comenzará a funcionar en el modo AUTO (AUTOMÁTICO).
• La velocidad del ventilador y el ajuste de la temperatura se ajustan al modo AUTO (AUTOMÁTICO).

DESACTIVACIÓN

Pulse de nuevo la tecla AUX en el panel de sistemas. - La lámpara roja de FUNCIONAMIENTO ( ] ) en la unidad se apagará.

NOTA:

Al pulsar la tecla AUX durante el servicio normal, la unidad se desconectará.

KIT OPCIONAL

Filtro Purificador de Aire

Durante el funcionamiento del acondicionador de aire, el filtro purificador de aire remueve el polvo y el humo de tabaco del aire y descarga aire limpio.

El material antibacterial de apatita utilizado en el filtro purificador de aire suprime las actividades de adsorción de virus y otros gérmenes.

El periodo de reemplazo para el tipo desechable es de aproximadamente 3~6 meses.

Diríjase a su concesionario para la compra de este producto.

Tipo AZ-F900B

PRECAUCIÓN

Asegúrese de desconectar el cable de alimentación del tomacorriente o apagar el cortacircuitos antes de realizar cualquier mantenimiento.

LIMPIEZA DE LOS FILTROS

Los filtros de aire deben limpiarse cada dos semanas.

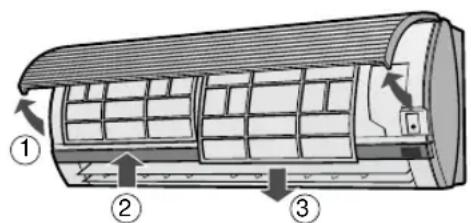

1 DESCONECTE LA UNIDAD 2 SAQUE LOS FILTROS

1 Levante el panel de apertura. 2 Empuje los filtros de aire ligeramente hacia arriba para soltarlos. 3 Para sacarlos, tire de los filtros hacia abajo.

3 LIMPIEZA DE LOS FILTROS

Use un aspirador para retirar el polvo. Si los filtros están sucios, lávelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar.

4 REINSTALACIÓN DE LOS FILTROS

1 Reinstale los filtros en las posiciones originales. 2 Cierre el panel frontal. 3 Presione firmemente la parte central del panel para asegurarlo en su sitio.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

PRECAUCIÓN

• Limpie con un paño suave.
• No roce ni derrame agua directamente sobre ellos. Puede producirse una descarga eléctrica o daño del equipo.
• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

MANTENIMIENTO DESPUÉS DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Utilice la unidad en modo ENFRIAR, a una temperatura de 32°C, durante aproximadamente medio día, para permitir que el mecanismo se seque completamente. 2 Detenga el funcionamiento de la unidad y desenchúfela. Desactive el cortacircuitos, si tiene uno exclusivamente para el acondicionador de aire. 3 Limpie los filtros, luego reinstálelos.

MANTENIMIENTO ANTES DE UTILIZAR EL ACONDICIONADOR DE AIRE

1 Asegúrese de que los filtros de aire no estén sucios. 2 Asegúrese de que nada obstruye las entradas o salidas de aire.

PRECAUCIÓN

3 Verifique periódicamente el desgaste de la rejilla de montaje exterior y asegúrese de que está colocada firmemente en su lugar.

Las siguientes condiciones no significan mal funcionamiento del equipo.

LA UNIDAD NO FUNCIONA Launidad no funciona inmediamente antes de suces de encenderla. Launidad no funciona inmediamente despues de que el modo de servicios se haya abiado. Este sucede con el fin de proteger los mecanismos internos. Espere 3 horas antes de operar launidad.	RUIDOS DE SILBIDOS Los ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de launities.
	VAPOR DE AGUA ·En los发展模式 ENFRIAR y DESHUMECTAR, se pueda ver的一些as vaces vapor de agua en las salidas de aire debido a diferencias entre la temperaturea ambientede aire y la temperatura del aire descargado por launities.
NO SALE AIRE CALIENTE (Modelos AY-A07CR/AY-A09CR/AY-A12CR) Launities se encuentra en技术服务 de precalentamento o deshielo.
OLEROS Olores a alfombra y muebles que penetran en launities y los olores de los componentes internos del acondicionador de aire peuventEAR med de launities.	·En el modo CALENTAR, pueda fluir vapor de agua de launities exterior durante el deshielo. (Sólo en los modelos AY-A07CR/AY-A09CR/AY-A12CR)
RUIDOS DE CRUJIDOS Launities peut producir un sodido de crujidos. Este sodido es generado por la fricción del panel frontal, expansión de others componentes o la conexión debida a cambios de temperatura.

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el cortacircuitos se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRIÁ (O CALIENTA) LA HABITACION EFICAZMENTE
Examine los filtros. Si está sucios, limpielos.	Examine la unidad exterior para asegurar de que laittersa y entrada de aire no está obstruida.	Examine el termostato para ver si está bien regulado.
Cerciorese de que las ventanas y puertas estén bien cerradas.	Si hay muchas personas interno de la habitación, la unidad no alcanzará la temperatura眼看ada.	Verifique si haythers aparatos calefactores que estén configurando interno de la habitación.

LA UNIDAD NO RECIBE LA SENAL DEL TELEMANDO
Verifique si las pilas del telemando están viejas o descargadas.	Trate de enviar la seals del nuevo apuntando el telemán-do hacía la CELLa receptora de la unidad.	Verifique si las pilas del telemando está instaladas con las polaridades alinea-das en forma adecuada.

Llame al servicio técnico cuando las lámparas de FUNCIONAMIENTO y RELOJ AUTOMÁTICO parpadeen en el panel de indicaciones.

Pulse nuevamente la tecla CORRIENTE DE AIRE (SWING) cuando el deflector se ajuste verticalmente en la posición deseada.
