Marca	Sharp
Modelo	AYA09CR
Tipo de produto	Climatizador split (unidade interna + externa)
Funções principais	Arrefecimento, Aquecimento (para modelos AY-A07CR/AY-A09CR/AY-A12CR), Desumidificação (Seco), Ventilação, Automático
Modos de funcionamento	Automático, Frio, Seco, Aquecimento
Faixa de temperatura (arrefecimento)	Interior: 21°C a 32°C BS ; Exterior: 21°C a 43°C BS
Faixa de temperatura (aquecimento)	Interior: 20°C a 27°C BS ; Exterior: -8,5°C a 24°C BS (apenas modelos com aquecimento)
Comando à distância	Com visor LCD, alcance 7 m, pilhas AAA (2 unidades)
Temporizador	Desligamento após 1 hora, temporizador ligar/desligar ajustável de 0,5 a 12 horas
Filtros de ar	Filtros laváveis; limpeza a cada 2 semanas; filtro purificador de ar opcional (tipo AZ-F900B)
Velocidade do ventilador	Automática, Baixa, Média, Alta (ajuste manual)
Direção do fluxo de ar	Vertical (ajustável pelo comando), horizontal (manual)
Alimentação elétrica	220-240 V ~ 50 Hz
Segurança	Aterramento obrigatório; não inserir objetos; parar em caso de cheiro de queimado; usar um disjuntor diferencial
Manutenção	Limpar os filtros regularmente; limpar o aparelho com um pano macio sem água
Instalação	Apenas por um profissional qualificado
Peças sobressalentes e reparabilidade	Filtro purificador de ar opcional disponível no revendedor; reparação por um técnico qualificado
Conformidade	Diretivas 89/336/CEE e 73/23/CEE modificadas por 93/68/CEE
Memória em caso de falha	Memoriza as configurações (exceto temporizador); reinício automático após restabelecimento da corrente

Perguntas frequentes - AYA09CR SHARP

Como usar o comando à distância?

Aponte o comando à distância para a janela de receção da unidade interior. Certifique-se de que nenhum obstáculo bloqueia o sinal. O alcance é de 7 metros. Substitua as pilhas (2 x AAA) se o sinal estiver fraco.

O que fazer se o aparelho não arrefecer?

Verifique se o filtro de ar não está obstruído (limpe-o se necessário). Certifique-se de que a unidade exterior não tem obstruções. Verifique a regulação do termóstato e se as janelas/portas estão fechadas.

Como limpar os filtros de ar?

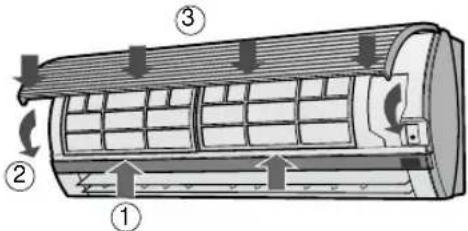

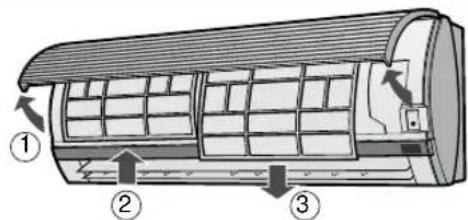

Desligue o aparelho e desconecte-o. Abra o painel frontal, remova os filtros empurrando-os para cima e depois puxando-os para baixo. Aspire o pó ou lave com água morna e detergente suave. Seque à sombra antes de recolocá-los.

Para que serve o modo SECO?

O modo SECO (desumidificação) reduz a humidade da divisão. A velocidade do ventilador é automática e não ajustável. A temperatura pode ser ajustada numa faixa automática.

Como ajustar o temporizador?

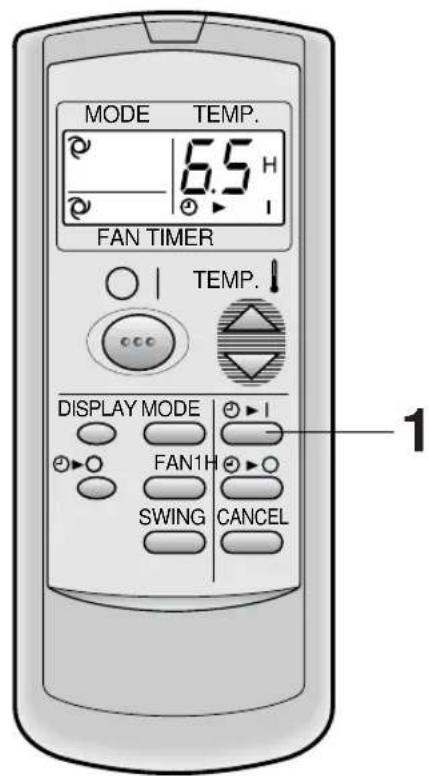

Utilize as teclas TIMER ON ou TIMER OFF do comando à distância. A duração é ajustada em incrementos de 0,5 h até 9,5 h, depois em incrementos de 1 h de 10 a 12 h. Prima CANCEL para cancelar.

O que fazer em caso de falha de energia?

O aparelho memoriza as configurações (exceto o temporizador). Após o restabelecimento da corrente, ele reinicia automaticamente com as mesmas configurações. Os temporizadores devem ser reiniciados.

Como usar o modo auxiliar?

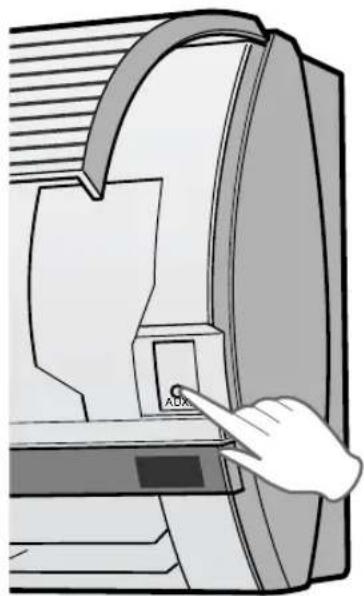

Se o comando à distância não estiver disponível, abra o painel frontal e prima o botão AUX. O aparelho inicia no modo Automático com temperatura e velocidade automáticas. Prima novamente para desligar.

Por que o aparelho produz um ruído de fluxo?

Este ruído é normal: é o refrigerante a circular no circuito de climatização. Nenhuma intervenção é necessária.

Onde encontrar o filtro purificador de ar opcional?

O filtro purificador de ar opcional (tipo AZ-F900B) está disponível junto do seu revendedor Sharp. Ele substitui o filtro padrão e elimina poeira, fumo e germes.

O que fazer se os indicadores OPERATION e TIMER piscarem?

Se os indicadores vermelho OPERATION e laranja TIMER piscarem, isso indica um mau funcionamento. Contacte o serviço pós-venda autorizado Sharp.

MANUAL DE UTILIZADOR AYA09CR SHARP

AR CONDICIONADO

DE DUPLO SERVIÇO

• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA .... S-11
• FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO S-12
• MODO AUXILIAR S-14 KIT OPCIONAL S-14 MANUTENÇÃO S-15 ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA S-16

PRECAUÇÕES

PRECAUÇÕES PARA O USO

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite superior	32°C D.B. 43°C 23°C W.B. -	D.B.
	límite inferior	21°C D.B. 21°C 15°C W.B. -	D.B.
CALENTAR (AY-A07CR/AY-A09CR/AY-A12CR s01o)	límite superior	27°C D.B. 24°C - 18°C W.B.	D.B.
	límite inferior	20°C D.B. -8.5°C -9.5°C W.B.	C D.B.

FUNÇÃO DE PRÉ-AQUECIMENTO

PROCESSO DE AQUECIMENTO

FUNCIONAMENTO BÁSICO

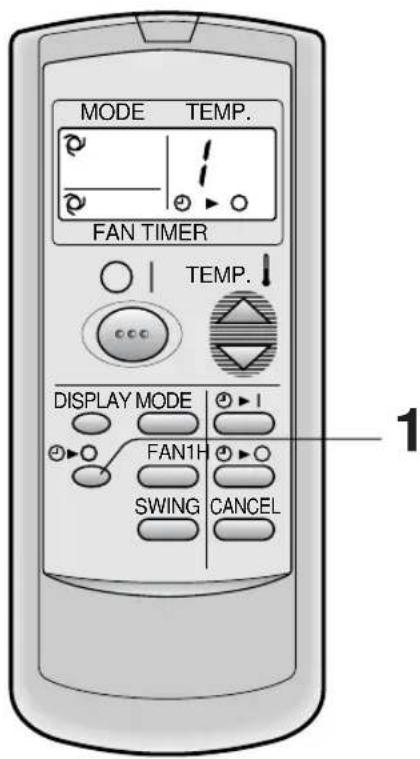

FUNCIONAMENTO COM O RELÓGIO AUTOMÁTICO DE UMA HORA

NOTAS SOBRE O AJUSTE E FUNCIONAMENTO DO RELÓGIO AUTOMÁTICO

ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA

Mantenha o filtro limpo para garantir um funcionamento mais eficiente.

Obtenha o máximo proveito da função de timer desativado.

Desligue o cabo de alimentação quando a unidade não for usada por um longo período de tempo.

Modo refrigeração (aquecimento

para modelos AY-A07CR/AY-A09CR/AY-A12CR)

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia atentamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

• PRECAUÇÕES A TOMAR ... P-1 NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO ... P-3 SUGESTÕES PARA POUPAR ENERGIA ... P-3 NOMES DAS PEÇAS ... P-4
• UTILIZAÇÃO DO CONTROLO REMOTO ... P-6
• FUNCIONAMENTO BÁSICO ... P-8
• REGULAÇÃO DA DIREÇÃO DO FLUXO DO AR ... P-10

TEMPORIZADOR DE UMA HORA ... P-11 - FUNCIONAMENTO COM TEMPORIZADOR ... P-12 - MODO DE FUNCIONAMENTO AUXILIAR ... P-14 - OPÇÕES ... P-14 MANUTENÇÃO ... P-15 ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA ... P-16

PRECAUÇÕES A TOMAR

CUIDADOS PARA A SUA UTILIZAÇÃO

1. Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização poderão resultar em danos para a unidade e causar choque elétrico. 2. Ser cuidadoso em não expor o seu corpo diretamente sob a saída de ar durante um período prolongado. Poderá afetar a sua condição física. 3. Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontrarem no compartimento. 4. Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas internas. 5. Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, para-raios ou cabo de terra telefónico. A ligação de terra incompleta pode causar choque elétrico. 6. Se algo estiver anómalo com o ar condicionado (p. ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor de curto-circuitos. 7. Seguir as regras e os regulamentos locais para a instalação do cabo de fornecimento de energia. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada elétrica de parede e causar um incêndio. 8. Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante. A sua substituição deverá ser efetuada por um técnico qualificado ou um reparador.

ATENÇÃO PARA A INSTALAÇÃO / REMOÇÃO / REPARAÇÃO

• Não tente instalar/remover/reparar a unidade você mesmo(a). O funcionamento incorreto pode causar choque elétrico, derramamento de água, incêndio etc. Consulte o seu revendedor ou outras pessoas de reparação qualificadas para a instalação/remoção/reparação da unidade.

Este equipamento cumpre os requisitos das Diretivas 89/336/EEC e 73/23/EEC conforme a sua emenda 93/68/EEC.

PRECAUÇÕES A TOMAR

PRECAUÇÕES COM A UTILIZAÇÃO

1 Abra periodicamente uma janela ou uma porta para ventilar o compartimento, especialmente quando utilizar eletrodomésticos a gás. A ventilação insuficiente pode causar redução de oxigênio. 2 Não utilize os botões com a mão molhada. Poderá causar choque elétrico. 3 Para segurança, desligue o disjuntor de circuito quando não utilizar a unidade por um período longo de tempo. 4 Verifique periodicamente o desgaste do chassis de montagem da unidade externa e certifique-se de que se encontra firmemente na posição. 5 Não coloque nada sobre a unidade externa nem a pise. O objeto ou a pessoa poderão cair, causando ferimentos. 6 Esta unidade foi concebida para utilização residencial. Não utilize para outras aplicações, como num canil ou estufa para criação de animais ou plantas. 7 Não coloque um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos elétricos poder-se-ão deteriorar e causar choque elétrico. 8 Não bloqueie as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. 9 Assegure-se de que o aparelho não está em funcionamento e desligue o disjuntor de circuito antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você pode se ferir. 10 Não espalhe ou verta água diretamente sobre a unidade. A água poderá causar choque elétrico ou danos ao equipamento. 11 Este eletrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão.

As crianças pequenas deverão ser supervisionadas para assegurar que elas não brincam com o eletrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO / INSTALAÇÃO

• Assegure-se de que liga o ar condicionado à corrente com a tensão e frequência definidas. A utilização de corrente com tensão e frequência inadequadas poderá resultar em danos no equipamento e possível incêndio.
• Não instale a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instale a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Disponha o tubo de drenagem para assegurar uma drenagem eficiente. Uma drenagem insuficiente poderá provocar que o compartimento, mobiliário, etc. fiquem molhados.
• Assegure-se de que se encontra instalado um disjuntor diferencial ou um disjuntor de circuito, dependendo do local de instalação, para evitar choque elétrico.

NOTAS SUPLEMENTARES SOBRE O FUNCIONAMENTO

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECI-MENTO	limite 32° C D.B. 43°C D.B. superior 23°C W.B. -
	limite inferior	21°C D.B. 21°C 15°C W.B.	D.B. -
AQUECIMENTO	limite 27° C D.B. 24°C D.B. superior - 18°C W.B.
(Apenas AY-A07CR/AY-A09CR/AY-A12CR)	limite inferior	20°C D.B. -8.5°C -9.5°C W.B.

D.B. = bolbo seco W.B. = bolbo húmido

• O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora desta faixa.

Se o ar tiver uma umidade superior a 80%, pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo ARREFECER (COOL) ou SECAR (DRY).

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente.

Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador.

Se os temporizadores estiverem ativados, terão de ser reativos antes de a corrente ter voltado.

INDICAÇÕES REFERENTES AOS MODELOS AY-A07CR/AY-A09CR/AY-A12CR

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento AQUECER (HEAT), a ventoinha interior pode não ligar, por dois a cinco minutos depois de a unidade ser ligada, a fim de evitar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em AQUECER (HEAT) se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover esse gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo AQUECER (HEAT).

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRETA

• Regulando o termostato no modo ARREFECER (COOL) para uma temperatura 1°C acima da temperatura desejada (e 2°C abaixo no modo AQUECER (HEAT) com os modelos AY-A07CR/AY-A09CR/AY-A12CR) pode economizar-se aproximadamente 10 por cento de eletricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRETA AO SOL E CORRENTES DE AR

• Evitando a exposição direta ao sol durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche as janelas e as portas durante a operação de arrefecimento (ou aquecimento, no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR).

REGULE A DIREÇÃO DO FLUXO DE AR PARA OBTER A MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO

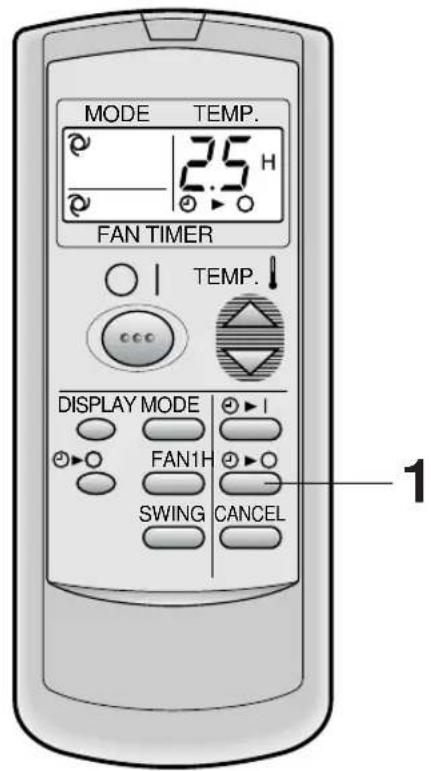

APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAMENTO POR TEMPORIZADOR. DESLIGUE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

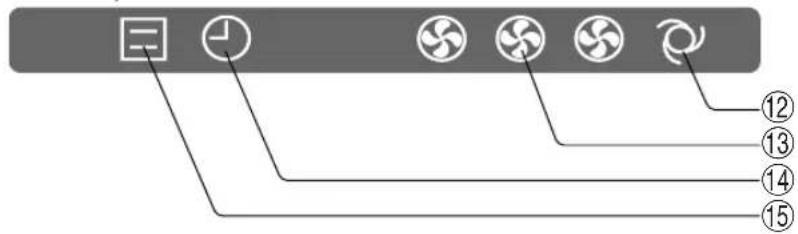

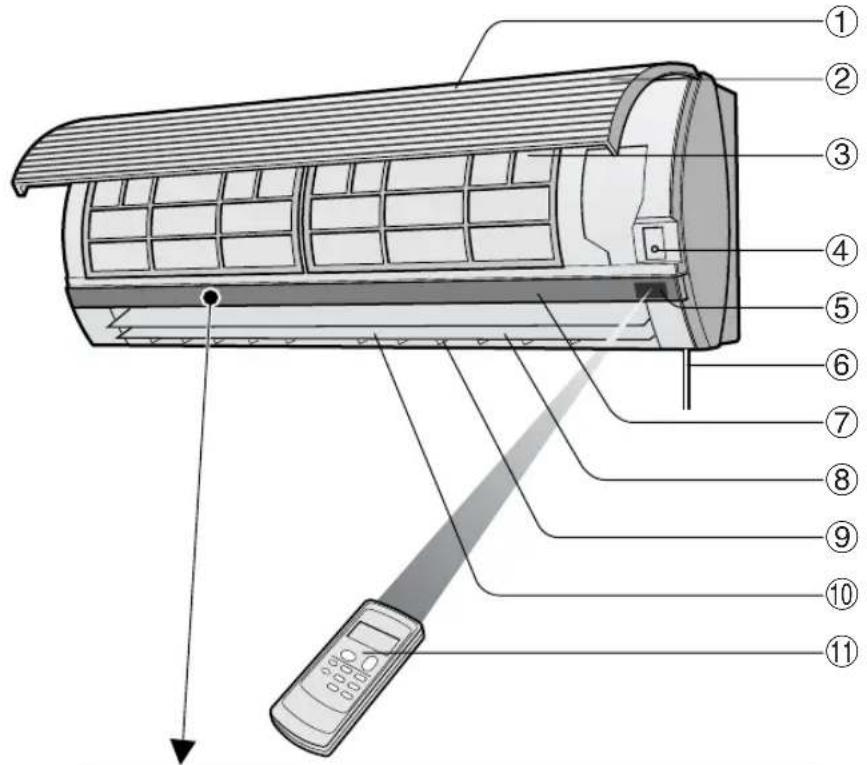

UNIDADE INTERIOR

① Entrada (Ar) ② Painel aberto ③ Filtros de ar ④ Botão AUXILIAR (AUX.) ⑤ Janela RECEPTORA (RECEIVER) ⑥ Cabo de ligação à corrente ⑦ Painel indicador ⑧ Reguladores verticais ⑨ Reguladores horizontais ⑩ Saída (Ar) ⑪ Controlo remoto ⑫ Lâmpada de VELOCIDADE AUTOMÁTICA DA VENTOINHA (verde) ⑬ Lâmpada de VELOCIDADE DA VENTOINHA (verde) ⑭ Lâmpada TEMPORIZADOR (TIMER) (laranja) ⑮ Lâmpada FUNCIONAMENTO (OPERATION) (vermelha)

UNIDADE EXTERIOR

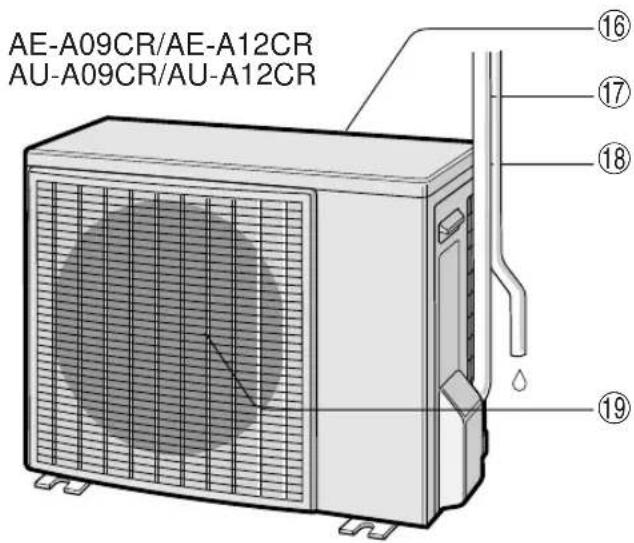

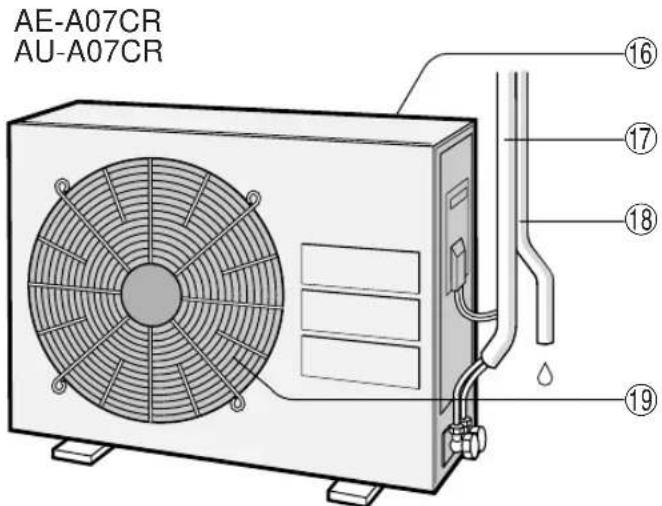

16 Entrada (Ar) Tubo de refrigeração e cabo de interligação 18 Manga de escoamento ⑨ Saída (Ar)

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

CONTROLO REMOTO

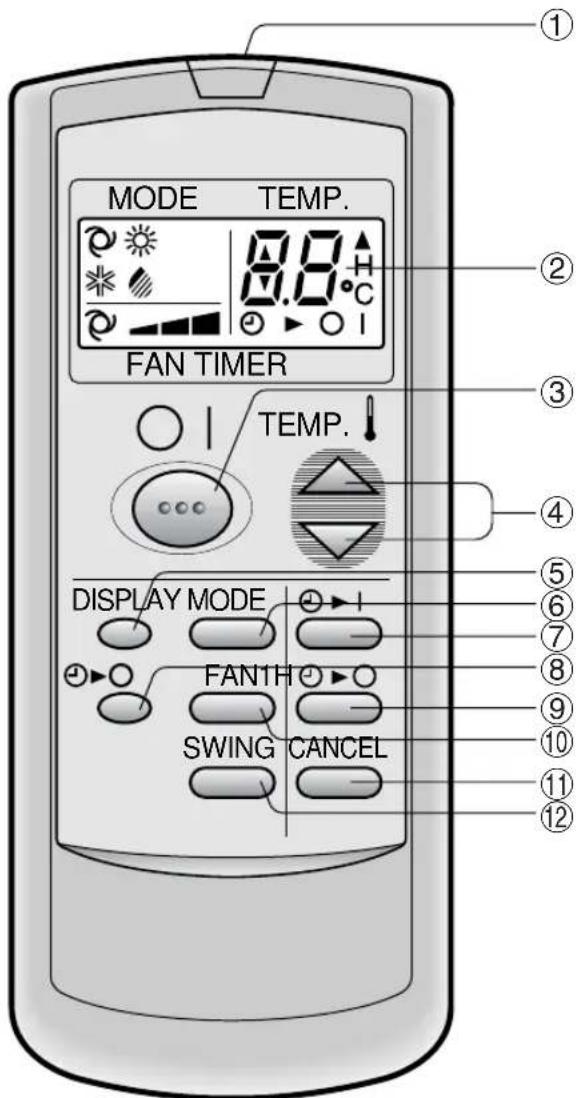

① TRANSMISSOR ② MOSTRADOR LCD (de cristais líquidos) ③ Botão LIGAR/DESLIGAR (ON/OFF) ④ Botão TERMOSTATO (THERMO.) ⑤ Botão MOSTRADOR (DISPLAY) ⑥ Botão MODO (MODE) ⑦ Botão LIGAR TEMPORIZADOR (TIMER ON) (para regular o temporizador) ⑧ Botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) ⑨ Botão DESLIGAR TEMPORIZADOR (TIMER OFF) (para regular o temporizador) ⑩ Botão VENTOINHA (FAN) ⑪ Botão ANULAR TEMPORIZADOR (TIMER CANCEL) ⑫ Botão DIRECCIONAR (SWING)

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07CR/AY-A09CR/AY-A12CR)

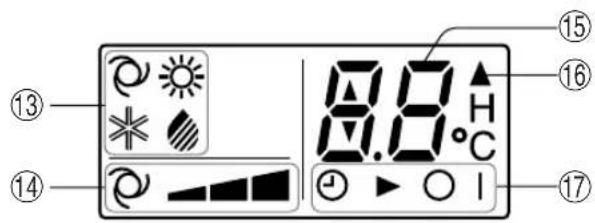

MOSTRADOR LCD DO CONTROLO REMOTO

SÍMBOLOS DE MODOS DE FUNCIONAMENTO

: AUTOMÁTICO : ARREFECER

: AQUECER : SECAR (apenas para AY-A07CR/AY-A09CR/AY-A12CR)

④ SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTOMÁTICO : Regeneração manual

⑤ INDICADOR DE CONTAGEM REGRESSIVA DE TEMPERATURA E TEMPORIZADOR ⑥ SÍMBOLO DE TRANSMISSÃO ⑦ INDICADOR DE TEMPORIZADOR LIGADO/DESLIGADO Indica quando o temporizador está regulado para ligado ou desligado.

(O símbolo do modo aquecer apenas fornecido nos modelos AY-A07CR/AY-A09CR/AY-A12CR)

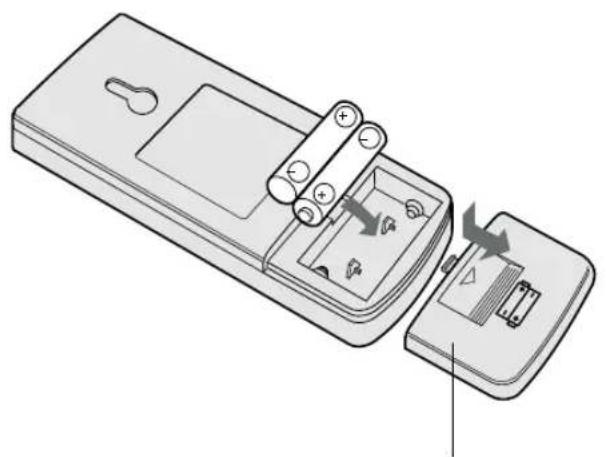

CARREGAR AS PILHAS Use duas pilhas AAA (R03).

1 Remova a tampa das pilhas na parte posterior do controlo remoto. 2 Insira as pilhas no compartimento assegurando que os polos ⊕ e ⊖ fiquem correctamente posicionados.

• Aparecerão linhas no visor quando as pilhas estiverem instaladas corretamente.

3 Reinstale a tampa das pilhas.

Tampa do controle remoto

NOTAS:

A duração de vida útil da pilha é de aproximadamente um ano, sob condições normais de utilização. - Ao substituir estas pilhas, faça-o sempre por pilhas novas e use sempre do mesmo tipo. - Se o controle remoto não funcionar normalmente, antes de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos. - Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controle remoto.

COMO UTILIZAR O CONTROLE REMOTO

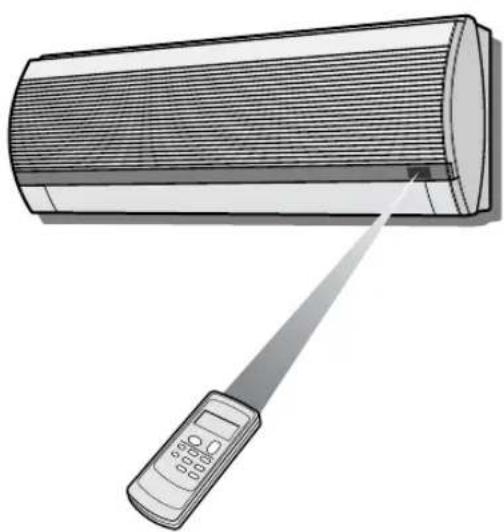

Aponte o controle remoto na direção do receptor da unidade e carregue no botão que pretende acionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objeto, como por exemplo, cortinas, entre o controle remoto e a unidade.
• O controle remoto funciona até uma distância de sete metros.

ATENÇÃO

• Não exponha a janela receptora diretamente à luz do sol forte, pois os raios solares podem afetar o funcionamento correto. Caso seja necessário, feche as cortinas para evitar essa exposição direta.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido no mesmo quarto em que se encontrar o ar condicionado, pode surgir interferências durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo controle remoto de um televisor, de um videogravador ou de outros equipamentos que sejam utilizados no mesmo quarto.
• Não deixe o controle remoto exposto à luz direta do sol ou perto de um aquecimento. Proteja também a unidade e o controle remoto contra umidade e impactos, pois estes poderão provocar a sua descoloração ou danificá-los.

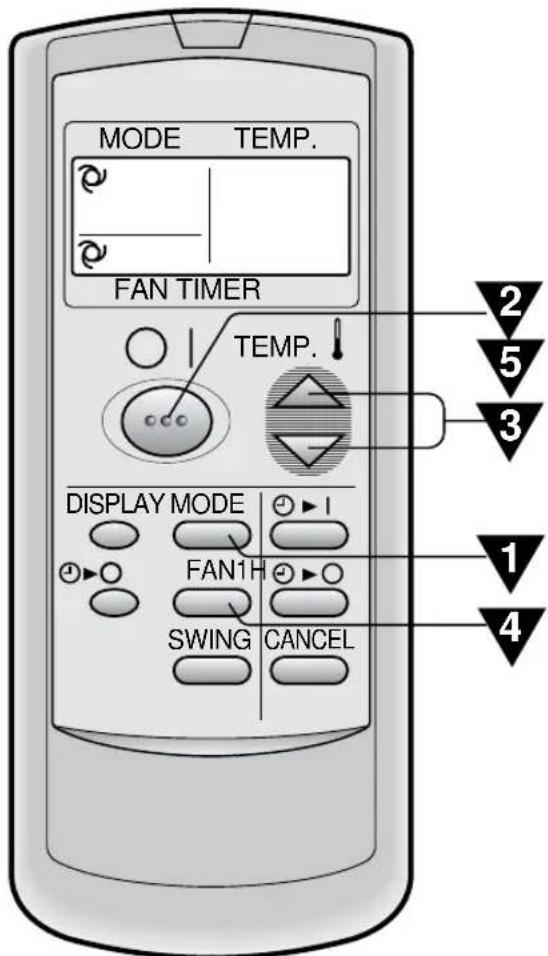

FUNCIONAMENTO BÁSICO

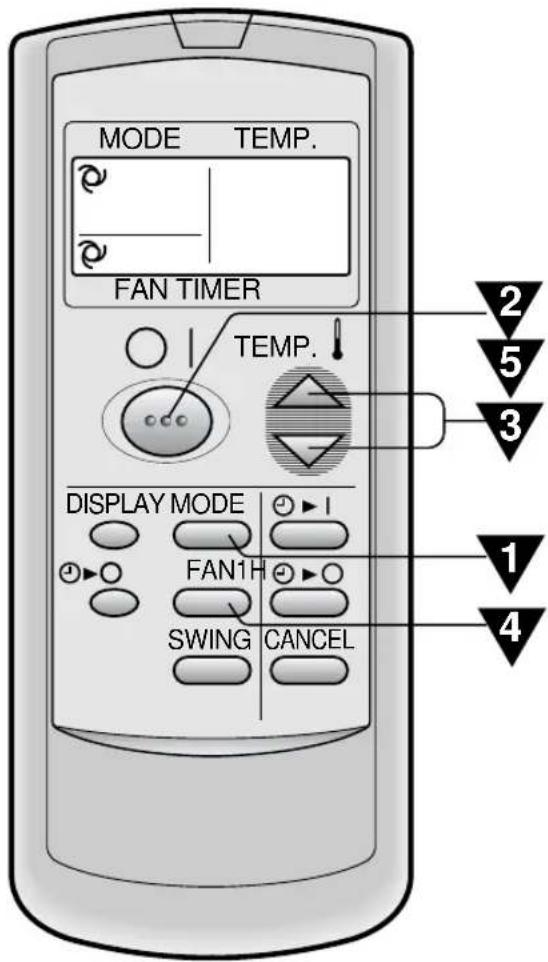

Carregue no botão MODO (MODE) para escolher o modo de funcionamento.

AQUECER

apenas para os modelos AY-A07CR/AY-A09CR/AY-A12CR)

Carregue no botão LIGAR/DESLIGAR (ON/OFF) para ativar a função.

A lâmpada vermelha FUNCIONAMENTO (OPERATION) da unidade acender-se-á.

Carregue no botão TERMOSTATO (THERMO) para regular a temperatura desejada.

MODO AUTO/SECAR

A temperatura pode ser alterada em incrementos de 1°C dentro da gama de 2°C acima ou 2°C abaixo da temperatura determinada automaticamente pelo ar condicionado.

MODO ARREFECER (AQUECER para AY-A07CR/AY-A09CR/AY-A12CR)

A temperatura pode ser regulada dentro da gama de 18 a 32°C.

Carregue no botão VENTOINHA (FAN) para determinar a velocidade desejada da ventoinha.

AUTO-SUAVE

LENTO

RÁPIDO

• No modo SECAR (DRY), a velocidade da ventoinha encontra-se ajustada em AUTOMÁTICO (AUTO) e não pode ser alterada.

Para desligar a unidade, pressione novamente o botão LIGAR/DESLIGAR (ON/OFF).

A lâmpada vermelha ( ) do FUNCIONAMENTO (OPERATION) da unidade desligar-se-á.

SUGESTÕES REFERENTES AO MODO AUTOMÁTICO

No modo AUTOMÁTICO (AUTO), a temperatura e o modo são selecionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos de funcionamento e regulação das temperaturas nos modelos AH-A07CR/AH-A09CR/AH-A12CR

Temperatura do quarto no inico do funciona	Funçãoamento Automático
	Modo Regu	açaão do Termostato
Abaixo de 24°C SECAR Temp. do Quarto	no inico
24°C a 26°C ARREFECER 24°C
Acima de 28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

Modos de funcionamento e regulação das temperaturas nos modelos AY-A07CR/AY-A09CR/AY-A12CR

Temperatura do quarto noedinho do funcimento	Funçãoamento Automático
	Modo Regulacao do Termostato
Abaixo de 24°C AQUECER 23°C
21°C-24°C SECAR Temp. do Quarto noinicio
24°C-26°C ARREFECER 24°C
26°C-28°C ARREFECER 25°C
Abaixo de 21°C ARREFECER 26°C

SUGESTÕES SOBRE A LÂMPADA DE VELOCIDADE DA VENTOINHA

Durante o funcionamento, a Lâmpada de VELOCIDADE DA VENTOINHA acenderá em 3 níveis (2 níveis para o modo SECAR) no painel indicador da unidade para indicar a velocidade da ventoinha.

Quando a velocidade da ventoinha for regulada para AUTO

Quando a velocidade da ventoinha for regulada para manual

Velocidade suave

Velocidade baixa

A Lâmpada VELOCIDADE VENTOINHA AUTOMÁTICA acende.

Para desligar a Lâmpada de VELOCIDADE DE VENTOINHA, pressione o botão MOSTRADOR (DISPLAY).

DIREÇÃO DO FLUXO VERTICAL DO AR

A direção do fluxo do ar é automaticamente pré-definida para permitir um ótimo conforto em cada um dos modos, como seguidamente se indica:

Modo ARREFECER (COOL) e SECAR (DRY)	Fluxo de ar horizontal
AQUECER (HEAT) (apenas no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR)	Fluxo de ar diagonal

COMO REGULAR A DIREÇÃO DO FLUXO DO AR

Carregue uma vez no botão DIRECIONAR (SWING) no controlo remoto.

• O regulador vertical modificará continuamente o seu ângulo.

Carregue mais uma vez no botão DIRECIONAR (SWING) assim que o regulador vertical alcançar a posição desejada.

• O regulador parará dentro da margem indicada no DIAGRAMA.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modo ARREFECER (COOL) e SECAR

AQUECER (HEAT) (apenas no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR)

A margem de regulação é mais restrita que a margem DIRECIONAR (SWING) para evitar a formação de água de condensação.

A margem é mais ampla para fazer a circulação de ar.

DIREÇÃO DO FLUXO HORIZONTAL DO AR

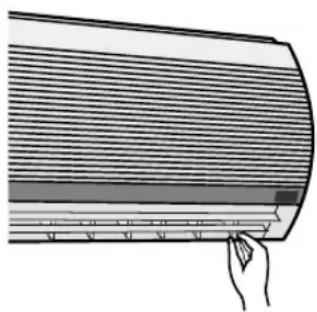

Segure nas alhetas de regulação horizontais como ilustrado e regule a direção do fluxo do ar.

ATENÇÃO

Nunca tente ajustar a aleta de regulação vertical manualmente.

• O ajuste manual destas aletas pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controle remoto.
• Quando os modos ARREFECER (COOL) e SECAR (DRY) são realizados por um período prolongado com as aletas de regulação vertical ajustadas numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana horizontal demasiadamente para a direita ou esquerda quando operar o ar condicionado com a velocidade de ventoinha "SOFT" (velocidade suave) durante um longo período de tempo.

Condensação pode formar-se nas persianas.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for ativado, a unidade trabalhará durante uma hora a contar do momento em que é ativado.

1. Carregue no botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER).

No visor do controle remoto aparece " - A lâmpada laranja ( ) de TEMPORIZADOR (TIMER) iluminar-se-á na unidade. - A unidade trabalhará durante uma hora.

PARA TERMINAR

Pressione o botão de ANULAR (CANCEL). - A lâmpada laranja ( ⊙ ) de TEMPORIZADOR (TIMER) desligar-se-á na unidade.

Ou, desligue a unidade pressionando o botão de LIGAR/DESLIGAR (ON/OFF).

• A lâmpada vermelha ( ) de FUNCIONAMENTO (OPERATION) e a lâmpada laranja ( ) de TEMPORIZADOR (TIMER) desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) tem prioridade sobre o funcionamento de LIGAR TEMPORIZADOR (TIMER ON) e DESLIGAR TEMPORIZADOR (TIMER OFF).
• Quando for regular o TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) quando a unidade não estiver a funcionar, a unidade funcionará durante uma hora com a condição previamente regulada.
• Se desejar pôr em funcionamento a unidade numa outra hora, pressione de novo o botão TEMPORIZADOR DE UMA HORA (ONE-HOUR OFF TIMER) durante o funcionamento.
• Se estiverem ajustados LIGAR TEMPORIZADOR (TIMER ON) e/ou DESLIGAR TEMPORIZADOR (TIMER OFF), o botão ANULAR TEMPORIZADOR (TIMER CANCEL) cancela todos os ajustamentos.

DESLIGAR TEMPORIZADOR

A unidade desligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1. Pressione o botão DESLIGAR TEMPORIZADOR (TIMER OFF) (defina o tempo como desejar).

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (TEMPORIZADOR (TIMER)) na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Exemplo: quando desejar parar o acontecimento 2,5 horas mais tarde.

SUGESTÕES REFERENTES AO FUNCIONAMENTO COM DESLIGAMENTO POR TEMPORIZADOR

Quando está ativo o modo de funcionamento DESLIGAMENTO POR TEMPORIZADOR (TIMER OFF), a temperatura do espaço a climatizar é regulada automaticamente para que o espaço não fique demasiado quente nem demasiado frio (função automática noturna).

MODO ARREFECER/SECAR (COOL/DRY):

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura sobe 1°C acima da temperatura regulada no termostato.

MODO AQUECER (HEAT): (apenas para os modelos AY-A07CR/AY-A09CR/AY-A12CR)

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

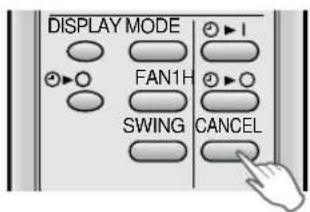

PARA TERMINAR O TEMPORIZADOR

Carregue no botão TERMINAR TEMPORIZADOR (CANCEL).

A lâmpada laranja ( ) do

TEMPORIZADOR (TIMER) na unidade apaga-se.

PARA MODIFICAR A HORA

Pressione o botão TEMPORIZADOR (TIMER) que deseja alterar (TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON)) e altere a definição do tempo.

LIGAR TEMPORIZADOR

A unidade ligará automaticamente de acordo com a sua regulação.

A duração do temporizador pode ser definida desde um mínimo de 0.5 horas (30 minutos) até um máximo de 12 horas.

Até 9.5 horas, poderá definir por incrementos de 0.5 horas (30 minutos) e de 10 a 12 horas, por incrementos de 1 hora.

Exemplo: Quando desejar que a temperatura do quarto seja alcançada 6.5 horas mais tarde.

Aponte o controlo remoto para a janela de recepção do sinal da unidade.

1 Carregue no botão LIGAR TEMPORIZADOR (TIMER ON) (O|I).

• A definição do tempo mudará quando pressionar o botão da seguinte forma.

Mantenha o botão pressionado para definição rápida.

• A lâmpada laranja (TEMPORIZADOR (TIMER)) na unidade acender-se-á.
• Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.
• O tempo definido decrescerá indicando o tempo remanescente.

Selecione o modo, temperatura e velocidade da ventoinha como desejar.

• Quando a temperatura for regulada com o TEMPORIZADOR LIGADO (TIMER ON), a temperatura aparecerá no mostrador durante 5 segundos e (antes de voltar à indicação da hora).
• Se não alterar a definição, a unidade funcionará com a definição anterior.
• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada no quarto seja realmente alcançada na hora programada. (Função de acordar)

NOTAS SOBRE A REGULAÇÃO E FUNCIONAMENTO DO TEMPORIZADOR

• A última definição será memorizada e aparecerá no mostrador do controlo remoto da próxima vez que regular o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON).
• O TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não podem ser definidos em conjunto.
• Quando estiver ativado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), o TEMPORIZADOR DESLIGADO (TIMER OFF) e o TEMPORIZADOR LIGADO (TIMER ON) não estão disponíveis.
• Quando for ativado o TEMPORIZADOR DESLIGADO EM UMA HORA (ONE-HOUR OFF TIMER), durante a duração de TEMPORIZADOR DESLIGADO (TIMER OFF) ou TEMPORIZADOR LIGADO (TIMER ON), o TEMPORIZADOR DESLIGADO (TIMER OFF) ou o TEMPORIZADOR LIGADO (TIMER ON) será cancelado.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ATIVAR

Levante o painel da unidade interior e carregue no botão AUX. no painel de comando.

• A lâmpada vermelha [ ] de FUNCIONAMENTO (OPERATION) na unidade acende e a unidade começa a funcionar no modo AUTOMÁTICO (AUTO).
• A velocidade da ventoinha e a regulação da temperatura são ajustadas AUTOMATICAMENTE (AUTO).

PARA DESATIVAR

Carregue novamente no botão AUX. no painel de comando. - A lâmpada vermelha [ ] de FUNCIONAMENTO (OPERATION) na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

OPÇÕES

Filtro purificador do ar

Durante o funcionamento do ar condicionado, o filtro purificador do ar retira a poeira e o fumo do tabaco do ar e descarrega ar limpo.

O material antibacteriano realizado no filtro purificador do ar suprime a atividade de vírus e outros germes absorvidos.

O período de substituição para o tipo descartável é de aproximadamente 3 a 6 meses.

Contacte o seu revendedor para a compra desta opção.

Tipo AZ-F900B

ATENÇÃO

Antes de efetuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede FOI retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

1 DESLIGAR A UNIDADE 2 RETIRAR OS FILTROS

1 Levante o painel. 2 Empurre os filtros ligeiramente para cima a fim de os desencaixar. 3 Puxe os filtros de ar para baixo a fim de os poder tirar.

3 LIMPAR OS FILTROS

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

4 RECOLOCAR OS FILTROS

1 Recoloque os filtros na posição inicial. 2 Feche o painel da frente. 3 Empurre com força o centro do painel para o engatar devidamente no seu lugar.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

ATENÇÃO

• Limpe-os com um pano macio.
• Não os salpique ou molhe diretamente com água. Poderá originar um choque elétrico ou danificar o equipamento.
• Não use água quente, diluente, pó abrasivo ou solventes fortes.

MANUTENÇÃO APÓS A ÉPOCA DE AR CONDICIONADO

1 Faça funcionar a unidade em modo ARREFECER (COOL), temperatura regulada em 32°C, durante cerca de meio dia para permitir que o mecanismo seque completamente. 2 Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DA ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos. 2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho.

ATENÇÃO

3 Controle periodicamente a armação de montagem exterior, a fim de detetar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA TÉCNICA

As condições de funcionamento seguidamente descritas não denominam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funciona se for ligada imeditamente antes ter sido desligada. A unidade não funciona é para proteger o mecanismo interno. Espere 3 minutos até colocar a unidade em等功能amento.	RUCO SIBILANTE O rucido suave e sibilante que se ouve é o rucido do agente de refrigeração a correr dentro da unidade.
	VAPOR DE ÁGUA • No modo de funciona ARRE-FECER (COOL) e SECAR (DRY), po- de-se verficar por vezes a existência de vapor de água na saía de ar devido à dificência de temperatura entre o ar inferior do quarto e o ar descarregado pela unidade. • No modo de funciona a AQUECER (HEAT), pode sair vapor de água da unidade durante a descongeração. (Apenas no caso dos modelos AY-A07CR/AY-A09CR/AY-A12CR)
Não Sai AR QUENTE DA UNIDADE (Modelos AY-A07CR/AY-A09CR/AY-A12CR) A unidade está na fase de pré-aquecimento ou de descongenção.
CHEiros Cheiros das carpetes ou dos moveris e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação poderão ser emitidos pela unidade.
RUCO A ESTALAR A unidade poderá produzir um rucido a estalar. Este som é gerado pela fricção do pailen frontal e outros componentes a dilatarém-se ou a unirem-se devido à mudança de temperatura.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de chamar o Serviço de assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) O QUARTO DEVIDAMENTE
Controle os filtros, se esti-VERem sujos limpe-os.	Controle a unidade exterior pa-ra verificar se não está alguma coisa a obstruir a entrada ou a saía de ar.	Verifique se o termostato está devidamente regulado.
Assegure-se de que as jane-las e as portas está bem fechadas.	Havendo muitas pessoas no quarto, pode acontecer que a temperatura desejada não se-ja alcancada.	Verifique se está quando quer apareiros que produzem ca- lor a funciona no quarto.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLLO REMOTO
Verifique se as pilhas do controlo remoto está des-carregadas ou fracas.	Tente emitir novamente o sinal com o controlo remoto a apon-tar devidamente na direção da janela receptora do aparecido.	Verifique se as pilhas do controlo remoto está colocações com a polaridade cor-recta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO (OPERATION) e a lâmpada de TEMPORIZADOR (TIMER) no painel dos indicadores.

Obrigado por comprar o aparelho de ar condicionado SHARP. Por favor, leia atentamente o manual antes de utilizar o produto.

CONTEÚDO

-PRECAUÇÕES E-1 -PRECAUÇÕES RELATIVAS À UTILIZAÇÃO E-3 -CONSELHOS PARA ECONOMIA DE ENERGIA -NOMES DAS PEÇAS E-4 UTILIZAÇÃO DO TELECOMANDO E-6 FUNCIONAMENTO BÁSICO E-8 REGULAÇÃO DA DIREÇÃO DO FLUXO DE AR E-10

TEMPORIZADOR DE DESLIGAMENTO AUTOMÁTICO...E-11 FUNCIONAMENTO COM TEMPORIZADOR E-12 FUNCIONAMENTO AUXILIAR E-14 KIT DE PEÇAS OPCIONAIS E-14 - MANUTENÇÃO E-15 - ANTES DE CHAMAR O SERVIÇO DE ASSISTÊNCIA E-16

PRECAUÇÕES

PRECAUÇÕES RELATIVAS À UTILIZAÇÃO

1 Não puxe nem torça o cabo de alimentação. O puxão e o uso incorreto do cabo de alimentação podem provocar danos na unidade e choque elétrico. 2 Certifique-se de que não expõe o corpo diretamente ao ar frio por um longo período de tempo. Isso pode afetar a saúde. 3 Ao utilizar a unidade para bebês, crianças, idosos ou pessoas com problemas de saúde, ajuste a temperatura do ambiente para uma condição adequada para as pessoas que estão no espaço. 4 Não introduza objetos no interior da unidade. A introdução de objetos pode provocar ferimentos, devido à alta velocidade de rotação das ventoinhas internas. 5 Ligue o aparelho a uma tomada elétrica com ligação à terra. Não ligue o cabo a uma tomada de ar, água ou a uma tomada elétrica sem ligação à terra. Se a ligação à terra for inadequada, pode provocar choque elétrico. 6 Se ocorrer qualquer tipo de anomalia no aparelho de ar condicionado (por exemplo, cheiro de queimado), pare imediatamente o funcionamento e coloque o disjuntor do circuito fora de funcionamento. 7 Respeite a legislação local e os regulamentos relativos à cablagem do cabo de alimentação. Uma ligação incorreta do cabo pode provocar sobreaquecimento no cabo de alimentação, na ficha e na tomada, com o risco de incêndio. 8 Em caso de substituição, utilize apenas o cabo de alimentação fornecido pelo fabricante. A substituição deve ser realizada por um técnico especializado ou pessoal de manutenção.

PRECAUÇÕES RELATIVAS À INSTALAÇÃO/REMOÇÃO/REINSTALAÇÃO

Não tente instalar/remover/reinstalar a unidade sozinho. O manuseamento incorreto pode provocar choque elétrico, fuga de água, incêndio, etc. Consulte o vendedor ou um técnico de manutenção qualificado relativamente à instalação/remoção/reinstalação da unidade.

Este aparelho está em conformidade com as diretivas 89/336/CEE e 73/23/CEE, conforme alteradas pela 93/68/CEE.

PRECAUÇÕES DURANTE A UTILIZAÇÃO

1 Antes de utilizar o aparelho, leia atentamente as instruções, especialmente quando utilizar aparelhos a gás. Se o gás for insuficiente, é necessário provocar uma verificação. 2 Não manuseie os botões com as mãos molhadas. Existe risco de choque elétrico. 3 Por razões de segurança, desligue o disjuntor quando não for utilizar o aparelho por um longo período de tempo. 4 Verifique periodicamente o estado da unidade externa para eventuais danos e certifique-se de que está firme no seu suporte. 5 Não coloque objetos sobre a unidade externa nem se sente sobre ela. Os objetos caídos podem causar ferimentos. 6 Esta unidade foi concebida para uso doméstico. Não a utilize para outras aplicações, como aquecimento de ambientes ou aquecimento para o desenvolvimento de animais ou plantas. 7 Não coloque recipientes com água sobre a unidade nem derrame água sobre ela; existe risco de curto-circuito nos componentes elétricos e de choque elétrico. 8 Não obstrua as entradas e saídas de ar do aparelho; a ventilação insuficiente pode causar superaquecimento. 9 Certifique-se de desligar o aparelho e de o colocar fora de funcionamento antes de efetuar manutenção ou limpeza. No interior da unidade existe um ventilador rotativo e pode ferir-se. 10 Não pulverize água ou produtos químicos sobre a unidade. A água pode causar choque elétrico ou danos no aparelho. 11 Este aparelho não deve ser utilizado por pessoas sem supervisão adequada. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
