Tipo de producto	Placa de cocción vitrocerámica empotrable
Marca	Candy
Modelo	CH64BVT
Número de fuegos	4
Potencia máxima configurable	7,2 kW (ajustable entre 2,5 y 7,2 kW)
Alimentación eléctrica	220-240 V ~, 50/60 Hz (monofásica o trifásica según configuración)
Dimensiones (L x P x H)	590 x 520 x 50 mm (estimación)
Peso	Aproximadamente 8 kg
Tipo de control	Táctil
Funciones principales	Gestión de potencia, temporizador (99 min), bloqueo infantil, función puente, ampliación doble/triple, seguridad por desbordamiento, apagado automático
Pantalla	Pantalla digital con indicador de calor residual (H)
Indicador de calor residual	Sí (muestra H cuando la superficie > 65°C)
Material de la superficie	Vitrocerámica
Limpieza y mantenimiento	Usar un detergente específico para vitrocerámica, rasqueta con cuchilla de afeitar a 30° para manchas difíciles
Seguridad	Bloqueo infantil, seguridad por desbordamiento, apagado automático, corte por sobrecalentamiento
Instalación	Empotrable en encimera (espesor 25-45 mm), distancia mínima 700 mm debajo de campana
Conexión eléctrica	Cable H05V2V2-F, sección según potencia (ej. 3x2,5 mm² en monofásica)
Accesorios incluidos	Junta de estanqueidad, patas de fijación, tornillos
Certificaciones	Conforme a las normas europeas (CE)

Preguntas frecuentes - CH64BVT CANDY

¿Cómo desbloquear la placa de cocción si el bloqueo infantil está activado?

Presione simultáneamente las teclas + y - hasta que la pantalla muestre n. Suena un pitido y el bloqueo se desactiva.

¿Cómo usar la función puente?

Asegúrese de que los dos fuegos correspondientes estén apagados. Seleccione uno de los fuegos, luego presione la tecla puente. Suena un pitido y el LED se enciende. Ajuste el nivel de calentamiento con + y - ; ambos fuegos funcionan al mismo nivel. Para detener, presione nuevamente la tecla puente o ajuste el nivel a 0.

¿Cómo ajustar el temporizador?

Seleccione un fuego encendido (nivel > 0). Presione la tecla temporizador o simultáneamente + y -. Se muestran los dígitos 00. Use + o - para establecer la duración (máx. 99 min). La cuenta regresiva comienza automáticamente. Una vez transcurrido, suena una alarma; presione una tecla para detenerla.

¿Qué significa el código de error F0 en la pantalla?

El código F0 indica un error del software de control táctil. Desconecte y vuelva a conectar el aparato. Si el error persiste, contacte al servicio posventa.

¿Cómo limpiar la vitrocerámica sin dañarla?

Deje enfriar la superficie. Use un detergente específico para vitrocerámica y un paño suave. Para manchas difíciles, raspe con una rasqueta provista de una cuchilla de afeitar, mantenida a un ángulo de 30°. No use nunca productos abrasivos ni esponjas metálicas.

¿Por qué no se enciende la placa de cocción?

Verifique que el enchufe esté conectado y que el fusible/interruptor esté en buen estado. Asegúrese de que el bloqueo infantil no esté activado (muestra Lo). Si el problema persiste, revise la conexión eléctrica o contacte a un profesional.

¿Cómo ajustar la potencia máxima de la placa?

Dentro de los 30 segundos posteriores al encendido, presione la tecla - durante 5 segundos. Use + y - para elegir la potencia entre 2,5 kW y la potencia máxima (ej. 7,2 kW). Confirme presionando simultáneamente + y - durante 5 segundos. Suena un pitido largo.

¿Qué significa el símbolo H mostrado en un fuego?

La H significa que el fuego aún está caliente (calor residual > 65°C). No toque la zona mientras se muestre la H, riesgo de quemadura.

¿Cómo instalar correctamente la placa de cocción en la encimera?

Corte una abertura con las dimensiones del perímetro interior (ver manual). Aplique la junta de estanqueidad suministrada debajo del borde de la placa. Inserte la placa y fíjela con las patas de fijación. Respete las distancias mínimas: 55 mm de la pared trasera, 150 mm de los lados, 700 mm debajo de una campana.

¿Qué tipos de utensilios se recomiendan para esta placa de cocción?

Use cacerolas con fondo plano, grueso y liso (acero inoxidable, aluminio grueso, hierro esmaltado). Evite los fondos rugosos o abombados. El diámetro debe cubrir completamente la zona de cocción para una transmisión óptima del calor.

MANUAL DE USUARIO CH64BVT CANDY

PLACAS MANUAL DE INSTRUCCIONES ES

KOOKPLAATS INSTALLATIE-EN GEBRUKSINSTRUCTIES NL

INSTRUCCIONES DE SEGURIDAD. 100
1. Advertencias generales 101
2. Proteccion del medio ambiente 101
3.Instalacion 101
4. Conexión electrica. 102
5. Consejo sobre los utensilios de comida 104
6.Uso. 104
7. Limpieza y mantenimiento 106
8.Solucion de problemas 106
9. Cuidado posterior 107

INHOUDLN

2. SALVAGUARDIA DELL'AMBIENTE

Plita nu se decupleaza.

Panoul de comanda esteblocat. Deblocati plita.

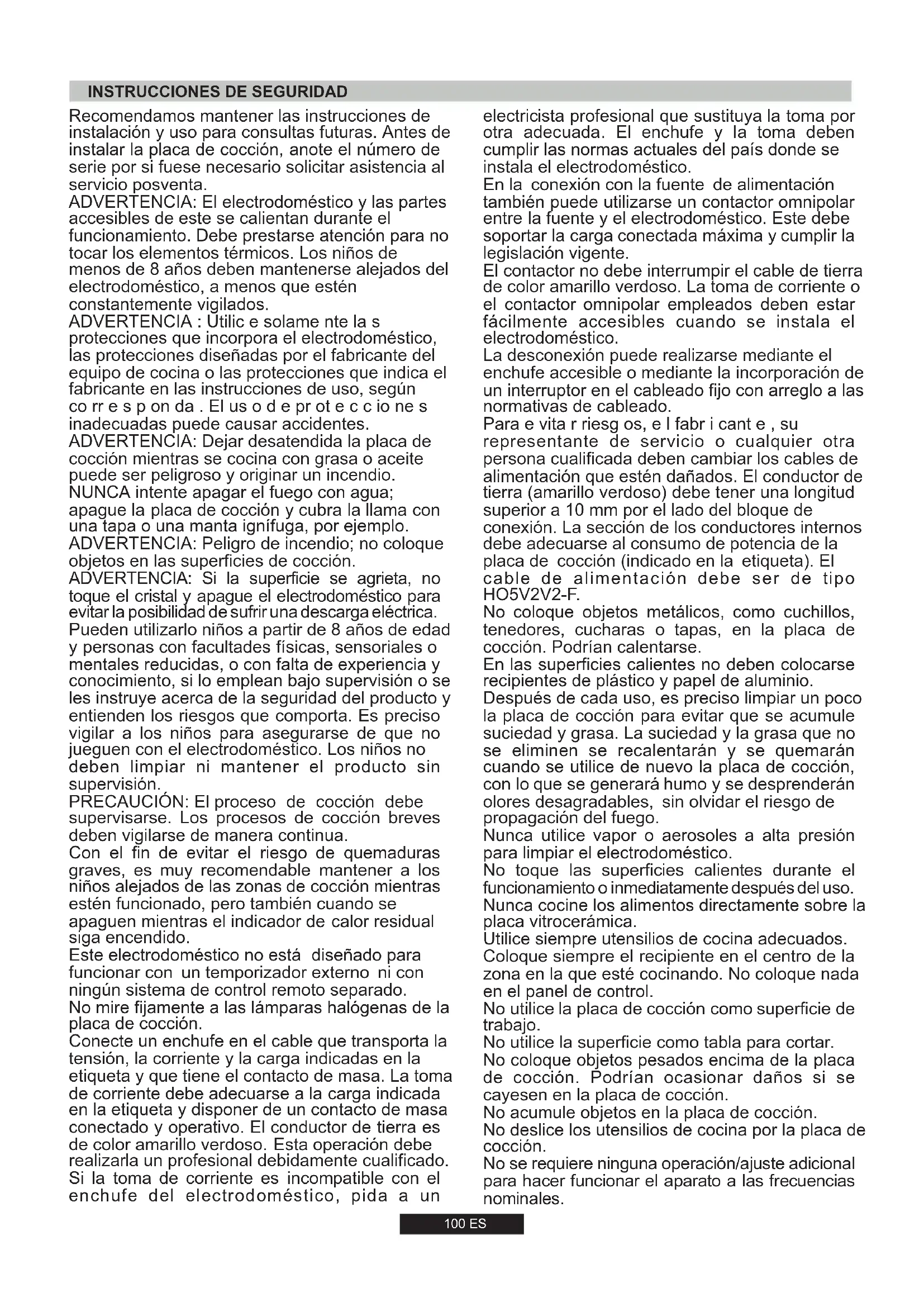

INSTRUCCIONES DE SEGURIDAD

Recomendamosmanterlasinstruetionesde instalacion y uso para consultas futuras.Antes de instalar la placadecoccion,anoteel numero de seriesporsi fuese necessario solicitarasistancia al serviceposventa.

ADVERTENCIA: El electrodoméstico y las partes accesibles de este se calientan durante el funciona. Debe prestarse atencion para no tocar los elementos termicos. Los niños de menos de 8 años deben mantenerse alejados del electrodoméstico, a menos que esten constantemente vigilados.

ADVERTENCIA: Utiic e solamente la s protecciones que incorpora el electrodomestico, las protecciones diseñadas por el fabricante del equipo de cocina o las protecciones que indica el fabricante en las instrucciones de uso, segun cor r espon da. El us o de prot ec c i ne s inadequadas pueda causar accidentes.

ADVERTENCIA: Dejar desatendida la placac de coccion cuando se cocina con grasa o aceite suepe ser peligroso y originar un incendidio.

NUNCA intente apagar el fuego con agua;
apague la placac de cocci on y cubra la llama con una tapa o una manta ignifuga, por exemple.
ADVERTENCIA: Peligro de incendio; no coloque objetos en las superficies de cocci on.

ADVERTENCIA: Si la superficie se agrieta, no toque el cristal y apague el electrodomestico para evaporar la posibiliad de sufrir una descarga electrica. Puede utiliser niños a partir de 8 años de edad y personas con facultades fisicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, si lo emplean bajo supervisión o se lesinstruye acerca de la seguridad del producto y entienden los riesgos que comporta. Es preciso vigilar a los niños para asegurarde que no juguen con el electrodomestico. Los niños no deben limpar ni mantener el producto sin supervisión.

PRECAUCION: El proceso de cocción debe supervisarse. Los procesos de cocción breves deben vigilarse de manière continua.

Con el fin deatar el riesgo de quemaduras graves, es muy recomendablemanteneralos niños alejados de las zonas de cocccion,mrientas estenfuncionado, pero también cuando se apaguen,maintras elindicadorde calorresidual siga encendido.

Este electrodomestico no está diseñado para funcional con un temporizador externo ni con ningún sistemas de control remoto separado.

No mire fácilmente a las lamparas halogenas de la placacde coccion.

Conecte un enchufe en el cable que transporte la tension, la corriente y la energia indicadas en la etiqueta y que tiene el contacto de masa. La toma de corriente debe adecuarse a la energia indicada en la etiqueta y disponible de un contacto de masa conectado y operativo. El conductor de tierra es de color amarillo verdoso.Esta operation debe realizarla un profesional debidamenteriallicado. Si la toma de corriente es incompatible con el enchufe del electrodomestico, pida a un

electricista profesional que sustituya la toma por.
otra adecuada.El enchufe y la toma deben
cumplir las normas actuales del pais donde se
instala el electrodomestico.

En la connexion con la fuente de alimentacion también peut usar un contactor omnipolar entre la fuente y el electrodomestico. Este debe soportar la energia connectada maxima y cumplir la legislacion vigente.

El contactor no debe interruptir el cable de tierra de color amarillo verdoso. La toma de corriente o el contactor omnipolar empleados deben estar fácilmente accesibles cuando se instala el electrodomestico.

La desconexión可以选择 realizarse el enchufe accesible o mediante la incorporación de un interruptor en el cableado bajo con arreglo a las normativas de cableado.

Para e vita riesg os, e I fabr i cant e, su representante de service o qualquier other persona qualificada debenCambiar los cables de alimentacion que esten dañados. El conductor de tierra (amarillo verdoso)Debe tener una longitud superior a 10mm por el lado del bloque de conexion. La seccion de los conductores internos debe adecuarse al consumo de potencia de la placacde coccion (indicado en la etiqueta).El cable de alimentacion debe ser de tipo HO5V2V2-F.

No coloque objetos metálicos, como cucillos, tenedores, cucchas o tapas, en la plaza de cocción. Podrian calentarse.

En las superficies calientes no deben colocarse recipientes de plástico y papel de aluminio.

Después de cada uso, es preciso limpiar un poco la placá de coccción para evitar que se acumule suciedad y-grasa. La suciedad y la grasa que no se eliminen se recalentarán y se quemaran cuando se utilizes de nuevo la placá de coccción, con lo que se genera humo y se desprésderán olores desagradables, sin olvidar el riesgo de propaganda del fuego.

Nunca utilise vape o aerosoles a alta presión para limiar el electrodométrico.

No toque las superficies calientes durante elfuncionamento o inmediamente après del uso. Nunca cocine los alimentos directamente sobre laplaca vitroceramica.

Utilice sempre utensilios de comida adequadas.
Coloque sempre el recipiente en el centro de la zona en la que está cocinando. No colque nada en el panel de control.

No utilise la placac de coccion como superficie de trabajo.

No utilise la superficie como tabla paraURTAR.

No coloque objetivos pesados encima de la placado cocción. Podrián occasionar daños si se Cayesen en la placá de cocción.

No acumule objetos en la plac de cocción.

No deslice los utensilios de cocina por la placar de coccion.

No se requiere ninguna operación/ajuste adicional para hacer funciona el aparato a las Frequencias nominales.

Placa de identificacion (situada bajo de la carca sa inferior de la placac de coccion)

1. ADVERTENCIAS GENERALES

Al colocar la marca en este electrodométrico, garantizamos el cumplimiento de todos los requisitos ambientales, sanitarios y deseguidad aplicables a esta categoria de produits según la legislación europea.

2. PROTECCION DEL MEDIO AMBIENTE

Este electrodométrico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre residuos de aparatos electricos y electrónicos (RAEE). Los RAEE contienen sustancias contaminantes (que pueda tener consecuencias negativas para el medio ambiente) y componentes basics (que pueda reutilizar). Es importante someter los RAEE a procedimientos espécíficos para eliminar y desechar

de manière correcta todos los contaminantes, además de recuperar y reciclar todos los materiales.

Todo personalmente somos importantes cuando se tratate de garantizar que los RAEE no se convertan en un problema ambiental. Para this, es fundamental respetar todas reglas bássicas:

• Los RAEE no deben tratarse como residuos domesticos.
• Los RAEE deben entertegarse en los+puntos de recogida pertinentes que gestionan los Municipios o las entreprises autorizadas. En algunos países existe un service de recogida de RAEE de gran hora.

En manyos paises se puee entegar el electrodomestico antiguo al comprar oto nuevo en el establecimiento, que debera recogerlo de forma gratuite siempre que se trate de un electrodomestico equivalente y que tengalas mismas functions que el suministrado

3- INSTALLACION

La instalación del electrodométrico es una operation complicada que, si no se realiza de manière correcta, pueda tener graves consecuencias en la calidad de los alimentos, los bienes materiales o las personas. Por este motivo, es competencia de profesionales cualeslos, que deben落户 a cabo con arreglo a los replanteos技术和.

Si se ignora este consejo y una persona no oficiala instala el electrodométrico, el fabricante no se hará responsable de los fallos技术和es que pueda presentar, con independencia de si occasionan o no daños materiales o lesiones a personas o animales.

Tras quitar el embalaje, asegürese de que el electrodométrico no está dañado; si no es asi,pongase en contacto con el establecimiento o el servicios positventa del fabricante.

Asegürese de que los muebles en los que se instale el electrodométrico, yDEMAs mobiliario proximo,sean de materiales que resistan las altas temperatas (100 ^ C min.).

Asimismo, sera preciso fjar el laminado para decoracion con cola de alta resistencia.

El electrodomésticouedeempotrarse en unmueble enel modo "estándar"o“a ras".

La encimera en la que se instale deben tener un grosor de 25 a 45mm

Nota: Las medidas del perimetro interno son las mismas en la instalacion estandar.

Entre la placacocicc y la pared trasera debeja dearse una distancia minima de 55mm entra la placacoccion y el mueble vertical o las paredes del lateral debeqaedar al menosuna separacionde150 mm.Si se instala un mueble encima de la placacoccion, habraque dejaruna distancia minima de 700~mm Cuando vaya a instalaruna campana encima de la placacoccion, consulte los requisitos especialicos de la campana; enequalquier caso,la distancia entre la placacocccion y la campana noDeberia ser inferior a 700~mm

Si la parte inferior de la placá de coccción es adyacente a una zona normalmente accesible durante las operaciones de Manipulación o limpieza, deben colocarse un separator 20mm por debajo de la parte inferior de la placá de coccción.

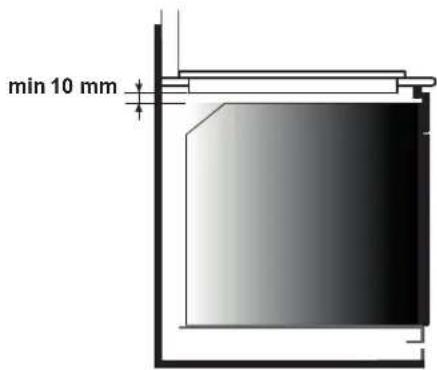

Cuando instale unorno bajo la placacocacion, no se necestaraseparador y se tendrare que dejar una distancia minima no inferior a 10mm entre la parte inferior de la placacocacion y el hora.No instalehornos sin enfiambre bajo esta placacocacion y respete losrequisitos de instalacion del hora para instalarlo

Con la placacociccione ssuministrauna junta estanca al agua.Instale la junta alrededor de la parte inferior de la placacociccionco se describe yaseguesede que estecorrectamente instalada para evitar filtraciones en losmuebles sobre los que se apoya.

Fijación normal:

• Saque las abrazaderas de fiacia n de la bolsa de accesos y acoplelas en la posicion mostrada en el cuadro inferior. (No apriete los tornillos para bloquear las abrazaderas, ya que deben moverse con libertad).

• Introduzca la placadecocci on en el centro del hueco.
  -Gire las abrazaderas yapriételas porcomplete.

Fijación rápida: (Dependiendo del modelo)

Saque cuando resorTEs de la Bolsa de accesos y acoplelos en el cuadro inferior, como se muestra en la figura.

Centre la plac de coccione e
introduzcala en el hueco.
Presione los lados de la
placa de coccion hasta que
queja sujeta en todo el
perimetro.

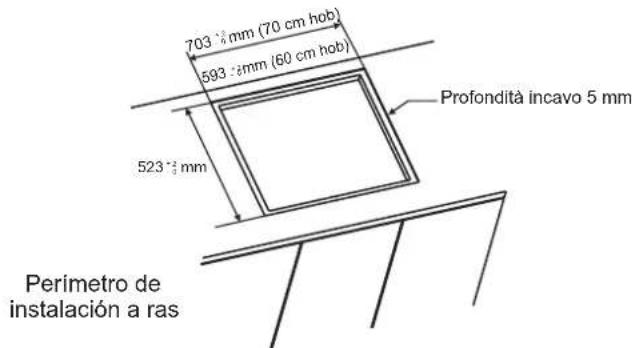

INSTALACION A RASUna vez que haya comprobado que la plac

de cocción está en la posición
correcta, utilise silicone para
rellenar el espacio situado entre
la encimera y la placía de cocción.
Aplaste la capa de silicone con
una espátula o con un dedo
humedecido con agua y jabón
a ntes de ques e squeq.
No utilise la placía de cocción
hasta que la capa de silicone se
hayasecado porcomplete.

4. CONEXION ELECTRICA

ESQUEEMA 5

ESQUEEMA 6

ESQUEMA 7

	A	B	C	D
ESQUEMA	2300W	1800W	1200W	1200W
ESQUEMA	1800W	2500W	1200W	-
ESQUEMA	2300W	1800W	1200W	1200W
ESQUEMA	1800W	2500W	1200W	-
ESQUEMA	1800W	750+900+1050W	1200W	-
ESQUEMA	1000+1200 w	1800W	1200W	1200W
ESQUEMA	1800W	1800W	1200W	1800W

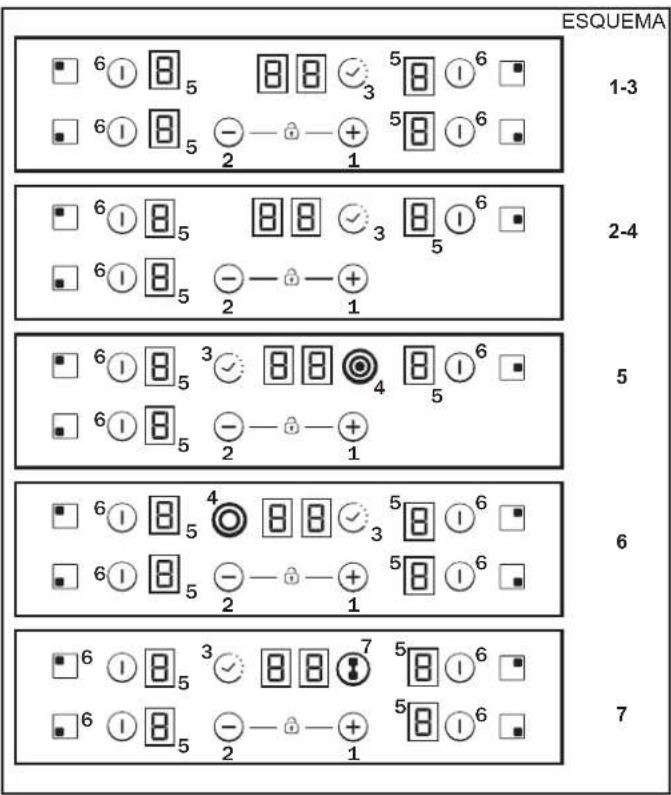

Según el Modelo

1. "+"
2. "
3. TEMPORIZADOR
4. LED de zona de cocción adicional
5. Indicador de programacion de zona de cocciion
6. Selección de la zona
7. Puente

"La instalación debe realizarse como exigen la normativa y las directivas actuales". El fabricante no se responsabiliza de los días occasionados por un uso inadequado o irracional del electrodométrico.

ADVERTENCIA: El fabricante no se hace responsable de los percances que pueda producirse durante el uso de un electrodomestico sin connexion a tierra o con connexion a tierra defectuosa, ni de las consecuencias que this做什么 original. Antes de llvar a cabo qualier operation electrica, comprue la tension de alimentacion en el contador de electricidad, el ajuste del disyuntor, la continua de la connexion a tierra de la instalacion y si el fusible es adecuado.

En la conexión electrónica a la instalación debe tenerse en cuenta la potencia nominal del electrodométrico. La conexión debe realizarse por medio de un interruptor de corte omnipolar.

Si el electrodométrico tiene una toma de corriente, tendrá que instalarse de manière que está accesible.

El conductor amarillo/verde del cable electrico debe conectarse a la masa de los terminales de la red y del electrodomestico.

Para formular preguntas sobre el cable de alimentacion, dirijase al serviceo posventa o a un technician calidad.

Si la placía de coccción dispone de cable de alimentación, este debe conectarse solamente a una toma de 220-240 V entre fase y neutro.

No obstante, es possible conectar la plac de cocción a: Trifásico, 220-240 V3

Trifásico, 380-415 V2N

Para realizar la nuevo conexión, siga estas instrucciones:

Antes de realizar la connexion, asegúrese de que la instalación está protegada con un fusible adecuado y que cuenta con cables de sección suficiente para suministrar corriente al electrodométrico. Gire la placá de coccción para colocar la parte de cristal contra la encimera;onga cuidado con el cristal cuando realice esta operación

Abra la cubierta en la secuencia singulare:

-Afloje el sujetacables "1".

• Encuentre las dos lenguetas de los laterales.

• Coloque la hora de un destornillador plano en las lenguetas "2"

y "3"; empuje hacía el interior y presione.

• Quite la tapped.

Para soltar el cable de alimentacion:

• Retire los tornillos que sujetan el bloque de conexión que contiene las barras de derivación y los conductores del cable de alimentación.
• Extraiga el cable de alimentacion.

Operaciones necessarias para una nuevo connexion:

• Elija el cable de alimentacion con arreglo a las recomendaciones de la tabla.
• Pase el cable de alimentacion por la abrazadora.
• Corte el extremo de cada conductor del cable de alimentacion a una longitud de 10mm yonga en cuenta la longitud que necesita tener el cable para conectarse al bloque de conexion.
  -- En funciona de la instalación y conships de las barras de derivación que deben haber recuperado en la prima operación, fije el conductor como se muestra en el diagrama.
  -Fijela cubierta.
• Atornille el sujetacables.

Nota: Asegürese de preparar los tornillos de la regleta de terminales.

Operaciones necessarias para una nuevo connexion:

• Elija el cable de alimentacion con arreglo a las
  recomendaciones de la tabla.

• Pase el cable de alimentacion por la abrazadora.

• Corte el extremo de cada conductor del cable de alimentación a una longitud de 10 mm yonga en cuenta la longitud que necesita tener el cable para conectarse al bloque de conexión.

• En función de la instalación y conalysis de las barras de derivación que deben haber recuperado en la prima operation, fije el conductor como se muestra en el diagrama.

-Fijela cubierta.
- Atornille el sujetacables.

ATENCLON:

Si fuese necessario sustituir el cable de alimentacion, conecte el conductor en funcion del color/codigo seguiente:

AZUL	Neutro	(N)
MARRON	Con corriente	(L)
AMARILLO VERDOSO	Tierra	(⊕)

Conexión a los terminales del bloque de conexión

	ESQUEMA "1-6"	ESQUEMA "7"
MONOFÁSICO o BIFÁSICO 220-240 V~
Cable HO5V2V2F	3x2,5 mm²	3x4 mm²
TRIFÁSICO 220-240 V3~
Cable HO5V2V2F	4x1,5 mm²	4x1,5 mm²
TRIFÁSICO 380-415 V2N~
Cable HO5V2V2F	4x1,5 mm²	4x1,5 mm²

5. CONSEJO SOBRE LOS UTENSILIOS DE COCINA

El uso de utensilios de buena calidad es fundamental para que la plaza de cocción funciona de manera optima.

- Utilice siempre utensilios de buena calidad con base

completamente plana y gruesa: El uso de este tipo de utensilios de cocina evitara la concentracion de calor en determinados+puntos, lo que hace que se pegue la comida. Las ollas y sartenes de metal gruesas.Ofrecen una mayor distribución del calor.

Cauurese de que la base de la olla o sarten este seca:

llene los recipientes de liquido o utilise un recipiente que haya estado en el frigorífico, asegúrese de que la base está Completely seca antes de colocarlo en la placá de coccción. De esta forma se evitará que la placá de coccción se manche.

• Utilice recipientesquiry diametro cubra por completenessla zona de coccion:El recipiente noDebe ser maspequeño que el area de coccion.Sis un poco mas ancho,ofreceráuna eficiencia energetica maxima.

ELECCION DE LOS UTENSILIOS DE COCINA: La?siguiente informacion aplica a elegir los utensilios de cocina que ofrecen meyeseresultados.

Acero inoxidable: Muy recomendable. Especially adecuado con base tipo sandwich. La base tipo sandwich combina las ventajas del acero inoxidable (aspecto, duracion y estabilidad) con las del aluminio o el cobre (conduccion termica, distribuccion uniforme del calor).

Aluminio: Pesado recommendado. Buena conducccion. Avec a fewes los residuos de aluminio se confunden con arañazos en la placac de coccion,ueneliminarssie limpia de inmediato. Dada su bajo temperatura de fusion, no debeutilizarse aluminio delgado.

Hierro fundido: Puede utiliser, pero no es recomendable. Malos resultados. Puede arañar la superficie.

Fondo de cobre / gres cerámico: Pesado recomendado. Buenos resultados, pero el cobre podradeferar residuos que parezcan arañazos. Los residuos peuvent Eliminarse siempre limpiando la placacocciónde inmediato.No hayquedeferqueel contentido de estascauelas hiervas hastaevaporarse.El metal recalentado puede adherirse a la vitroceramica. El cobre recalentadodeferara residuos que mancharanla placacocciónde forma permanente.

Porcelana/esmalte: Buen的结果ado solo con base plana, lisa yLEE.

Vitrocerámica: No recommendo. Malos resultados. Puede arañar la superficie.

6.USO

como elegir el nivel de gestión de potencia.

A工程技术 de la configuración de energia, el usuario可以选择 establear la potencia maxima que pueda alcantar la plac. La configuración de energia solo está disponible durante los primeros 30seguidosdespuesdeencenderlaplaca.Inclusoexiste la posibididad de repetir esta configuracionapagando y encendiando el enchufe.

Al establecer la potencia maxima deseada, la placa de cocción ajusta automatistically la distribución en las diversas zonas de cocción para que nunca se exceeda este limite, con la ventaja adicional de poder gestionar simultanamente todas las zonas sin problemas de sobrecarga. El cliente可以选择 configurar la potencia maxima de la placa entre 2,5 kW y la potencia maxima relacionada de la placa (esto puedachangar según el modelo) (por exemple, si la potencia maxima de la placa es de 7,2 kW, el nivel de potencia maxima para la configuración es de entre 2,5 kW y 7,2 kW).

En el momento de la compra, la placat está configurada con la potencia maxima.

Después de conectar el dispositivo a la corriente electrica, en 30 seguidos puede estarceler el nivel de potencia en funcional dos punto que se muestran a continuacion:

1 - Encienda la plac.
2 - Deje que el control táctil termine su proceso de inicialización.
3 - Antes de que pasen 30 segundos, toque durante 5 segundos la tecla "
4 - Después de este momento, aparecerá este mensaje en la pantalla.

5 - Usando la tecla "Más" del TEMPORIZADOR y la tecla "Menos", pueda ajustarse el valor de gestion de la potencia. En este caso, entre 6500 y 2500w. Cuando está selecciónado el valor requerido, toque a la vez las teclas "Más" y "Menos" durante 5 segundos.

6 - Cuando ha terminado este proceso, se escuchará unlarge pitido y se habrakrealizo el reset. Comenzara de nuevo el proceso de puesta en marcha.

7 - Tras el proceso de puesta en marcha, en la pantalla del temporizador, se做不到a la gestion de potencia ECO.

Trasarlo,el control tactil no permitiraininguna combinacion,quecoulda superar este limite Eco.

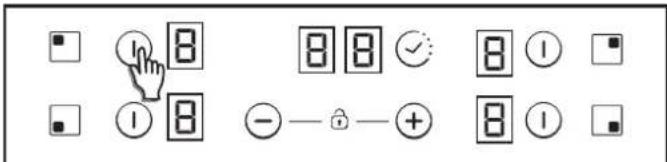

Encendido/apagado de una zona de cocción

escuchará un pitido largo y el valor "0" aparecerá en la zona prevista para indicar el nivel de potencia.

1) Cuando haya alguna fase de coccción en 0, el visualizador se apagará automatistically antes de 10segundos y se eschará la secuencia acústica de apagado de zona.
2) Cuando haya una indicación de calor residual activa en el visualizador con potencia 0, aparecerá el valor "0" alternante
3) La zona no se pueda encender si la funciona de bloqueo está activa.

Para apagar una zona de cocción, toquela durante 1,2segundos. Se escucharán 3 pitidos cortos y el indicator de la zona prevista no做不到 nada o presentaréel valor "H" cuando haya calor residual. La zona se apagará.

1) Cuando haya alguna fase de coccción en 0, el visualizador se apagará automatísticomente antes de 10segundos y se escuchará

la sequencia acústica de apagado de zona.

2) En el visualizador se usa la indicacion "H" para advertir de la existencia de calor residual en una zona apagada.
3) La zona se pueda apagar, aunque la funciona de bloqueo este activa.
4) Si solo hay una zona de coccción activa y se apaga, se escharan
4 pitidos cortos; este indica que la placenta entera está apagada.

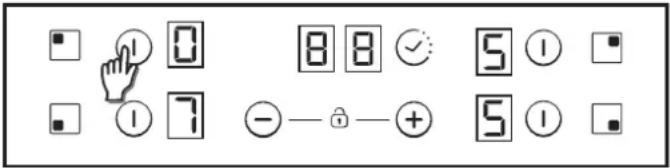

Selección de una zona

La intensidad de iluminacion de las zonas seleccionadas que siguen encendidas disminuye.

Si solo hay una zona encendida, se selecciona de forma predeterminada sin necessities de pulsar brevemente (150 ms) la tecla de seleccion.

Aumento/reduccion del nivel de potencia

Con una breve pulsacion de las teclas ^+ o - se augmente o se reduce la potencia del indicator de las zonas seleccionadas: 0-1-2-3...9-P

1. Con una pulsación larga de las teclas + o - se aumento/disminuye el nivel de potencia de forma continua. Con un rápido aumento, la potencia se detiene en el nivel 9. Para que la potencia siga augmentando, se requiresla breve pulsación de la tecla+. No se eschucha ningún pitido con las operaciones de aumento/reducción<rápida.
2. Una vez que se lega al nivel de potencia P, este no cambia a 0 al pulsar la tecla + de nuevo. Cuando se alcanza el nivel de potencia 0, este tampoco cambia a P si se pulsa la tecla - otra vez.
3. Con una zona encendida en el nivel de potencia 0, el valor 0 parpadea de forma alterna si todas esta caliente. Después de 10segundos, la indicación 0 se sustituirá por la letra 'H' fija en elvisualizador.
4. Cuando se selección una zona de coccción y se pulsen las teclas +^ + ^ de forma simultánea, el nivel de potencia cambiará a '0'. Sin embargo, la zona de coccción se mantendra selectionada durante 10segundos. Si he programado el temporizador de la zona de coccción, este se apagará.Estaonia solo peutrealizarse en variouscasos dependiendo de la configuración de control táctil. Losejemplossiguientes son meramente informativos. La experiencia personalpermitará adecular这些东西 ajustes en función de los gustos y los hábitospersonales.

Opinion de bloqueo infantil

Estaccion se realiza cuando se pulsen las teclas + + y - 1 al mismo tempo.

El visualizador做不到 "L" durante 2 segundos en cuando se pulse una tecla. El estado de la zona de coccción no cambiará.

Para desactivar el bloqueo infantil, realice el proceso que se ha descririto antes. Escuchará un pitido corto y el visualizador做不到a la letra "n". La placā de cocción permanecerá desbloqueada.

Nota: El bloqueo infantil automatico se producirá en 15 horas afterwards de que la placía de coccción se apague por Completely. Para que esta funciona se aplicque de forma automatística, primero habra que programarla. Consulte la sección de ajustes del usuario.

Zonas dobles/triples

Para encender el anillo de extension doble, la zona principal asociada debe estar encendida y el nivel de potencia indicado debe ser superior a 0.

8.1-Zona doble encendida

El anillo de extension se enciende con 1 breve pulsacion de la tecla de extension. El LED de la tecla de extension se enciende cuando el anillo de extension está encendido.

El anillo de extension se apaga con la 2^a pulsacion breve de la tecla de extension.

Se genera un breve pitido con cada pulsacion de la tecla de extension.

8.2-Zona triple encendida

El anillo de extension se enciende con 1 breve pulsacion de la tecla de extension. El LED de la tecla de extension 1 se enciende cuando el 1^ anillo de extension está encendido (LED izquierdo en caso de zona triple, central y solo LED en caso de zona doble).

El 2^o anillo de extension se enciende con la 2^a pulsacion breve de la tecla de extension. Los 2 LED de la tecla de extension se encienden cuando los anillos de extension y 2 estan encendidos.

Los anillos de extension 1 y 2 se apagan con la 3^a pulsacion breve de la tecla de extension.

Se genera un breve pitido con cada pulsacion de la tecla de extension.

Función de puente

El puente solo puede activarse cuando ambas zonas de coccción estan apagadas. Se ha seleccionado una zona de cocccion del puente; pulse la tecla correspondiente para activar la direccion de puente Suena un pitido y el LED de la zona se enciende si la zona esta activada.

Ambas zonas de cocción del puente se selecciónán al mismotempo.

Una vez que se seleccionen las zonas de coccción, el nivel de potencia podra seleccionarse con las teclas + - si no es el deseado.

En los visualizadores de ambas zonas de cocción del puente aparecerá el mesmo nivel de potencia. La función finalizará:

• Si se pulsa la tecla de puente en el modo de ajuste
• Si el usuario selección el nivel de potencia "0"

Seguidad por desbordamento

Algo (objet o liquido) hastrupido pulsadauna tecla durante mas de 5 segundos.Minteras se mantenga pulsada la tecla,sonaran 2 pitidos cortos y 1 pitido largo cada 30 segundos.La placse apagará.

Estesimbolo seguiraparpadeando,mñtras no se soluciona la incidencia.

Temporizador

La función de temporizador pueda activarse con su propia tecla o tocando las teclas +^ + y^- al mesmo tiempo.

En todos些os,la zona de coccienciadebeestareselectionada y tener un nivel de potencia superior a 0.

Selección la zona a la que quiera aplicar el temporizador. La zona debe tener un nivel de potencia superior a 0. La indicación estàtica se muestra en la zona temporizada. "0 0" aparece en el indicator reservado para el temporizador.

1) Con la tecla "+" o "-" se pueda elegir el temporizador. No se producen PITidos al Cambiar el tiempo.
2) El temporizador se cancela (cambia a 00) cuando se pulsan las teclas al mesmo tiempo.
3) Si la tecla "+" o "-" del temporizador se mantiene pulsada durante un tiempo por determinar, se produce un ajuste=rápido.
4) Cuando se programa el tiempo en el temporizador, es possible停下ar de "00" a "99" con la tecla "-" y de "99" a "00" con la tecla "+"
5) El tiempo máximo son 99 horas.
6) Cuando transcurra el tiempo y la plaza de coccción pite, pulse该如何 tecla para detener la alarmay la secuencia del indicator.

7) Es possibleaabstaretempodeltemporizadormiantrasesteestafonaciondo.

8) La potencia de la zona de coccción temporizada se pueda modifier sin que afecte a la programación del temporizador.
9) Se做不到 los segundos delultimate minuto (en las variantes solo estávisiblesi el temporizador se programaduranteelultime minuto de la cuenta除外).
10) Si se pulsa la tecla del temporizador sin que se haya的选择acionado ninguna zona, la placar no recciona.
11) Cuando se pulsa la tecla del temporizador sin seleccionar..., ninguna zona y en los casos en que el temporizador se aplica a

muchas zonas, el tiempo mostrado en elindicador rota y aparece la indicación de tiempo bajo visualizador de potencia tiene activado el punto (coma) decimal.

12) La potencia (5 s) y (0,5 s) se muestra de forma alternativa en la zona que se está temporizarando.

En el indicator reservado para el temporizador se muestra el tiempo restante. Cuando se temporizan varias zonas al mesmo tiempo, se muestra el menor tiempo restante y en la zona correspondiente aparece el punto (coma) decimal

Indicador de calor residual (zonas con calor radiante calculado)

Con la indicación de "calor residual" se pueda usar los mismosindicadores. Por este motivo debe definirse una tabla de tiempo: Tiempo de calentimiento restante = f (nivel de potencia, tiempo defuncimiento).

Mientras la temperatura en la superficie de la vitrocerámica sea superior a 65^ (valor teorico), se indica en el visualizador correspondiente mediante la letra "H".

Para tener una temperatura por encima de 65^ , el elemento temico tiene que estar funciona durante un cierto tiempo, que depende del niveau de potencia. Una vez que se acaba este tiempo y que el elemento temico se apaga, se muestra la advertencia de calor residual.

Desconexión automatica de seguridad

Si el nivel de potencia no cambia durante un tiempo predefinido, la zona de coccción se apaga de forma automática.

El tiempo máximo que una zona de coccción pueda permanecer encendida depende del nivel de coccción seleccionado.

Nivel de potencia	Tiempo máximo. ( horas)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

NOTA: Si se produce un recalentimiento durante el funciona en los niveles de potencia más altos, la placá de coccción ajustará automatistically el nivel de potencia.

7. LIMPIEZA Y MANTENIMIENTO

Antes de realizarrialquiermantimiento en la placadoccion,cede que se enfrie.

. Solo deben utiliserse products (cremas y rascadores) expresamente diseñados para el uso en vitrocerámicas que está disponibles en los commercios.

. Evite derrames, ya querialquier casa que caiga en la superficie de la placadecoocion sequemararapidamente y dificultarmasla limpieza.

. Es recomendablemantener alejadas de la placadecoocaciontodas las sustancias que poderan derretirse, como los plasticos, el azucar o los productos azucarados.

MANTENIMIENTO:

• Ponga una cuando gotas del producto de limpieza asignativo en la superficie de la plac.

• Utilice un paño suave o papel de cocina ligeramente humedecido para frotar las manchas dificiles.

• Continué usingo el pano o el papel hasta que la superficie esté limpia.

Si todasías queda algoona mancha dificil:

• Añada una cuando gotas más del producto de limpieza específico a la superficie.

• Elimine las manchas con un rascador y sujételo en un ángulo de 30^ con disrespect a la plac.

• Continué usingo el pano o el papel hasta que la superficie esté limpia.

• Repita la operation si es Needed.

UNOS CUANTOS CONSEJOS:

Las operaciones de limpieza frecentes crean una capa protectora que es fundamental para evitar rayas y desgaste. Asegúrese de que

la superficie está limpia antes de utiliser la placá de coccción otra vez. Para eliminar las MARCAS de agua, utiliseunas cuantas gotas de vinagre blanco o zumo de limón. Luego utilise papel absorbente y una cuantas gotas de liquido limpiador spécifique.

Aúnque la superficie de la vitrocerámica resiste los arañazos que producen los recipientes de base plana, siempre es mejor levantarlos para moverlos de una zona de cocción a另一边.

No实用性 esponjas demasiado mojadas.

Nunca utilise cuchillos o destornilladores.

El uso de un rascador con hoja de afeitar no dañará la superficie,msteads me mantenga en ángulo de 30^

Nunca deje el rascador con hoja de afeitar al alcance de los niños.

No utilise limpiadores en polvo ni produits abrasivos nunca.

Marco de metal: Para limpiar de forma segura el marco de metal, utilise agua y jabón, enjuague y seque con un paño suave.

LosCambiosde color de la superficie vitroceramica no afecharan a su functionamento ni a la estabilitad de la superficie. Estas perdidas de color se deben en su mayora a los restos de alimentos quemados o al uso de utensilios de casa hechos de materiales como aluminio o cobre. Estas manchas son dificiles de eliminar.

8. SOLUCIOn DE PROBLEMAS

Las zonas de coccción no permiten cocinar a fuego lento o sofreir Utilice cacerolas de base plana. Si se distinguue luz entre la cacerola y la placar de cocción, la zona no está transmitiendo el calor correctamente.

La base de la cacerola deben cubrir por completeo el diametro de la zona seleccionada.

La coccion es demasiado lenta

Se está utilizing cacerolas inadecuadas. Utilice utensilios con base plana solamente, que Sean pesados y tengan al menos el mismodiametro que la zona de coccción.

Pequeños arañazos o raspaduras en la superficie de cristal de la placá de coccción

Se ha limpiado de manière incorrecta o se han utilisé cacerolas con base rugosa; se han introducido granos de arena o de sal entre la placía de coccción y la base de la cacerola. Consulte la sección "LIMPIEZA". Asegürese de que la base de las cacerolas está limpia antes de usarlas y utilise cacerolas con base lisa solamente. Los arañazos se pueda reducir solamente si la limpieza se realiza de manière correcta.

Marcas de metal

No deslice las cacerolas de aluminio por la placac de coccion.Consulte las recomendaciones de limpieza.

Las manchas no desaparecen, exceptilice los materiales adequados. Utilice una hoja de afeitar y siga las instrueriones de la seccion "LIMPIEZA".

Marcas oscuras

Utilice una hora de afeitar y siga las instrucciones de la sección "LIMPIEZA".

Manchas ligeras en la placacocciion

Las MARAS de cacerolas de aluminio o cobre, pero también de minerales, agua o alimentos, se pueda eliminar con limpiadores en crema.

Restos de caramelizado o plástico fundido en la plaza de coccción

Consulte la seccion "LIMPIEZA".

La placacociccionocierzaszonasnofunctionan

Las derivaciones no estan correctamente colocadas en la regleta de terminales.

Compruebe si se ha realizado la connexion y si el panel de control está bloqueado. Desbloquee la placac de coccion.

La placacocccion no se desconecta

El panel de control está bloqueado. Desbloquee la placá de coccción.

Frecuencia de operaciones de encendido/apagado de las zonas de cocccion

Los ciclos de encendido/apagado varian en función del nivel de calor necessario:

• Bajo nivel: Tiempo de funciona bajo el ciclo.
• Alto;nivel: Tiempo de functiOnamento largo

La placanofunciona

Compruebe los fusibles y los disyunteores del lugar en el que se encuesta instalada. Asegúrese de que no se ha producido un corte de corrente.

La plac se ha apagado de forma autonoma

Compruebe si se ha tocado accidentalmente el interruptor principal (encendido/apagado) o si se ha situado某个 objeto sobre la tecla. Encienda la unidad de nuevo sin que haya ningún objeto en el teclado. Introduzca de nuevo los ajustes.

Aparicio de F y nombres

Si aparecen F y nombres en el visualizador, launidad ha detectado una avería. En laTablasumaque enumerated las做的事情 que pueda realizarse para SOLUTIONAR el problema.

9. CUIDADO POSTERIOR

Antes de avis al技术和e de service, compruebe lo suiviente: El enchufe está correctamente insertado y dispone de fusible. Si no可以选择 identicular el fallo, apague el electrodomestico. -No lo manipule.-Llame al centro de asistencia posventa.El electrodomestico se suministra con un certificado de garantia que garantiza su reparacion de forma gratuite en el centro de service.

Indicación	Fallo	Acción
F0	Error de software de control táctil.	Si se produce este error, desconecte la placac de cocción de la corriente eletrica y conectela de nuevo.Si el error persististe, llame al serviceo posventa. Si el error se produce de forma repentina durante elfuncnacimiento normal, llame al serviceo posventa.
Fc	La zona de control táctil está demasiado caliente y se han apagado todas las zonas de cocción.	Espere hasta que la temperatura descienda. La placac de cocción se recuperará automatistically cuando la temperatura alcance un valor normal.
Ft	El sensor de temperature de control táctil pueda estar dañado.	Espere hasta que la temperatura descienda. Si el mensaje no desaparece cuando la temperatura coincide con la temperatura ambiente, llame al serviceo posventa.
FE	El sensor de temperature de control táctil pueda estar dañado.	Espere hasta que la temperatura descienda. Si el mensaje no desaparece cuando la temperatura coincide con la temperatura ambiente, llame al serviceo posventa.
Fb	Sensibilitidad excessiva enequalier tecla.	Compruebe si la placac de cocción está montada correctamente. Asegürese de que la superficie de cristalpermite una pulsación correcta de las teclas.
FU / FJ	Error de sécurité de teclado.	Este error es una comprobación automatica por teclado. Desaparece cuando se obtiene un valor seguro al final de la comprobación. Si el error persististe, llave al serviceo posventa.
FA	Error de sécurité de teclado.	Este error es una comprobación automatica de software. Desaparece cuando se obtiene un valor seguro al final de la comprobación. Si el error persististe, llave al serviceo posventa.
FC / Fd	Error de sécurité de teclado.	Este error es una comprobación automatica de software. Desaparece cuando se obtiene un valor seguro al final de la comprobación. Si el error persististe, llave al serviceo posventa.
Fr	Error de sécurité de relés.	El relé puede tener algo'n problema. Desconnecte la placac de cocción de la alimentación, espere un minuto y vuelva a encenderla. Si el error persististe, llave al serviceo posventa.

jie 1i i jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jali

a 1

gall jil gail gil c y 15u

23 1

"1" + "j" jaiy jai y jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jali

aall s gaa s y a + j j lal all jy jj jll s y a a Jg y 1 - j j s r sraa nall jy jy jy Jy g .

y 10000000000000000000000000000000000000000000000000

1 1

1

J 3

y 10000000000000000000000000000000000000000000000000000000000000

1 1111111111111111111111111111111111111

3

gall 20415111111111111111111111111111111111

aai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai

y 1

Jjnnnnaaee

jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai jai

45.3

y 1

aill glll lle aal kss, ellil jnlae saaiae nnnnne

Jaiy jai yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj yj

i 1

a

j 1

a

10 2000

.（）

y

"clawal"j"gul"egai gai lal aaoaiae jlaai kai jay

00 10 20 30

aennnnnne

El fabricante no sera responsable de las inexactitudes debidas a los erros de impresion o transcriptacion que pueda CONTER este folto. Nos reservamos el derecho a realizar modifications en los productos conforme sea necasario, incluidas las que beneficien al consumidor, sin perjuicio de las caracteristicas relacionadas con la seguido o la functio.

NL
