MANUAL DE USUARIO DH18400M SIEMENS

Instrucciones de instalación y de uso

Manual de instalacao e service

y

安装和使用说明书

Sicherheitshinweise

E OtkpoTe KpaH ropueB BoDbI

IpoToHbI HarpeBaTeJIb BKJIIOuaeTcN HArpeBaET BODy, KaK TOnbKO OTKpbIiBaetc KpaH rOpuee BOdbI (pncyHOK E, 1.). OH BbIKJIIOuaeTc, KaK ToJIbKO KpaH rOpuee BOdbI 3aKpbIiBaetc.

Yka3aHn（DH12...HeOTHocntc）：EcnnKpaHrOpye BOblIINbHEMHO npnoTKnTOB TOM Cnyae npoTouHbI HArpeBaTeNb pa6oTaet Ka npyctaHObeHHO CTyneHN HaPeBa e, TaE-II, c Notpe6bneHem NOnOBnHbI 3aHaHHO MoUHCTN. PpN NOHOCbIO OTKpbITOM KpaHe rOpye BOblI HArpeBaTeNb pa6oTaET Ha NOnHyO MOUHOCtB.

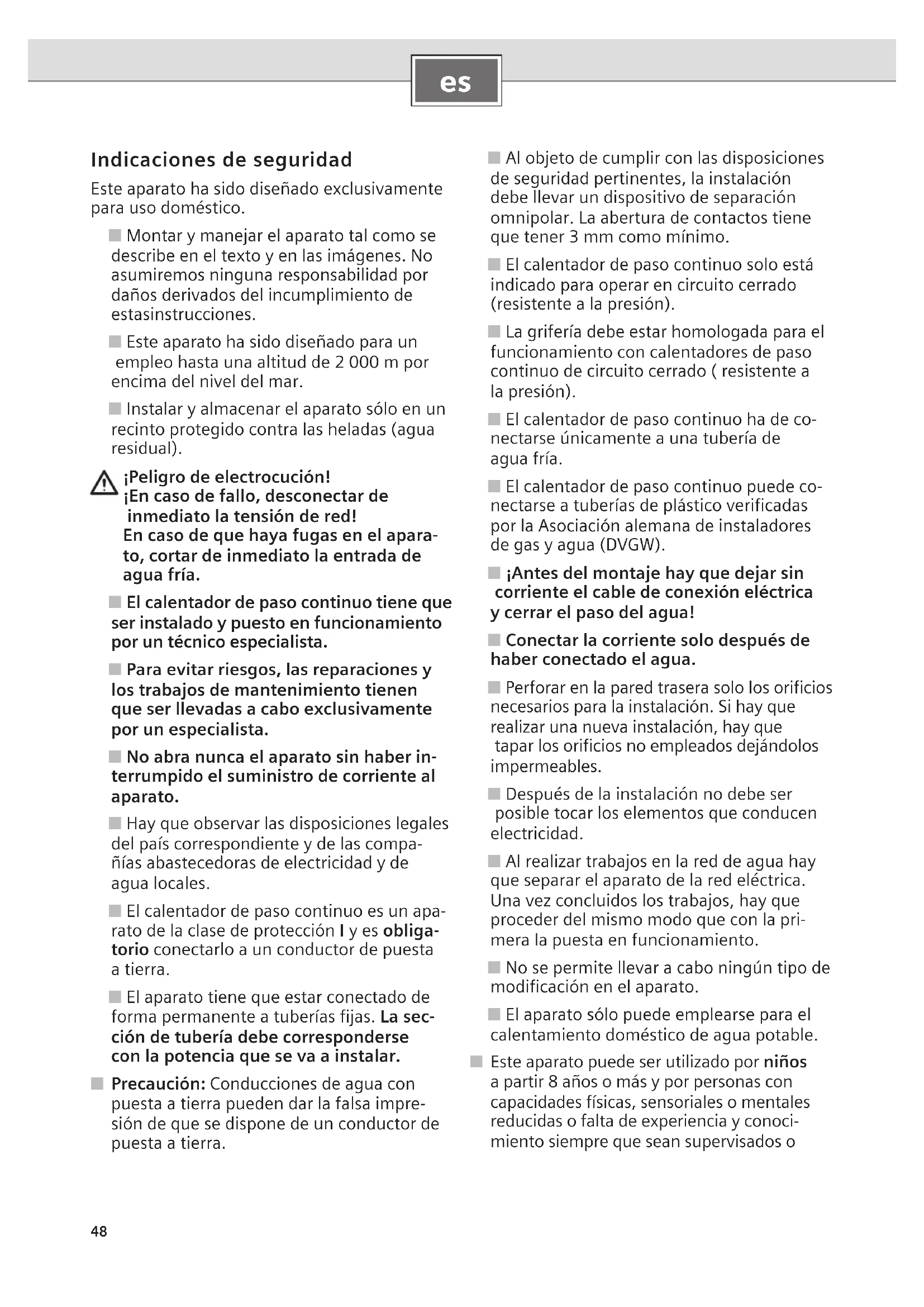

Indicaciones de seguridad

Este aparato ha sido disnado exclusivamente para uso domestico.

Montar y manejar el aparato tal como se describe en el texto y en las imagenes. No asumiremos ninguna responsabilidad por daños derivados del incumplimiento de estasinstruciones.
Este aparato ha sido disnado para un empleo hasta unaaltitude de 2000m por encima del nivel del mar.
Instalar y almacenar el aparato solo en un recinto protegido contra las heladas (agua residual).

Peligro de electrocución!
En caso de fallo, desconectar de inmediato la tensión de red!
En caso de que haya fugas en el aparto,URTAR de inmediato la entrada de agua fria.

El calentador de paso continu Tiene que ser instalado ylisho en functionamento por un technician especialista.
Para evacitar riesgos, las reparaciones y los problemas de mantenimiento tienen que ser lllavadas a cabo exclusivamente por un especialista.
No abra nunca el aparato sin haber interrrumpido el suministro de corriente al aparato.
Hay que observar las disponeciones legales del pais correspondiente y de las compatnias abastecedoras de electricidad y de agua locales.
El calentador de paso continuo es un aparato de la clase de proteccion I y es obligatorio conectarlo a un conductor de puesta a tierra.
El aparato tiene que estar conectado de forma permanente a tuberías fijas. La sec-. ción de tuberiaDebe corresponderse con la potencia que se va a instalar.
Precaución: Conducciones de agua con puesta a tierraSEO. Se se dispone de un conductor de puesta a tierra.

Al的对象o de cumplir con las disponeciones de seguridad pertinentes, la instalacion debeIlevar un dispositivo de separacion omnipolar. La abertura de contactos tiene que tener 3mm como minimum.
El calentador de paso continu solo está indicado para operar en circuito cerrado (resistente a la presión).
La gridería debe estar homologada para el functionality con calentadores de paso continuo de circuito cerrado (resistente a la presión).
El calentador de paso continu ha de connectarse unicamente a una tuberia de agua fria.
El calentador de paso continu suepe connectarse a tuberias de plastico verificadas por la Asociacion alemana de instaladores de gas y agua (DVGW).
Antes del montaje hay que departing sin corriente el cable de connexion electrifica y cerrar el paso del agua!
Conectar la corriente solo antes de haber conectado el agua.
Perforar en la pared trasera solo los orificios necessarios para la instalacion. Si hay que realizar una nuevo instalacion, hay que tapar los orificios no empleados dejandolos impermeables.
- Después de la instalación no debe ser possible tocar los elementos que conducenselectricidad.
Al realizar trabajo en la red de agua hay queSeparated el aparato de la red electrica. Una vez conclusidos los trabajo, hay que proceder del mesmo modo que con la prima la puesta en funcionaimiento.
No se permite落户 a cabo ningún tipo de modificación en el aparato.
El aparato solo puede emplearse para el calentamento domestico de agua potable.
Este aparato puede ser utilisé por niños a partir 8 años o más y por personas con capacities físicas, sensoriales o mentales reduidas o falta de experiencia y conocimiento siempre que Sean supervisados o

hayan sido instruidos acerca del uso seguro del aparato y comprendan los riesgos asociados. Los niños no deben usar con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser realizados por niños sin la supervisión oportuna.

• Mantener el aparato fauna del alcance de los niños.
  Supervisor a los niños para registrar que pueda hacer algo.

La grideria mezcladora y la tuberia de agua caliente puede ponerse muy calientes. Advertir dearloalosniOs
■jNo emplear agentes abrasivos ni productos de limpieza con disolventes!
No emplear limpiadores de vapor.
La descalcificacion del aparato tiene que serlovadaacaboexclusivamente por un especialista.

Le damos la enchabuena por la adquisión de este aparato de nuestra Empresa Siemens. Ha acquirido un producto de alta calidad que contribuirá a su calidad de vida.

Rogamos lea detenidamente las instrucciones de instalacion y de uso, se atenga a ellas y las guarde debidamente!

Instrucciones de instalación

Monte el calentador de paso continuo tal como se describe en las imagenes. Observe lasindicaciones que se dan en el texto.

Las páginas con las imágenes se encontrar en el medio de las instrucciones.

Montaje

Desembalar/Quitar recubrimiento

Desembalar el aparato y controlar que no haya daños producidos por el transporte.
Eliminar el embalaje y, dato el caso,el aparato viejo teniendo en cuenta la proteccion del medio ambiente.

II. Preparativos para la instalación

Importante: Emplear solo el jeu de montaje adjunto.

Cerrar la entrada de agua. La connexion électrique (cable de connexion) tiene que estar libre de tension. Quitar o disconnectar los fusibles.

III. Instalación mural

El calentador de paso continu ha de montarse de modo que quede perfectamente fijo en la pared. Dado el caso, fijelo en los tornillos de ajuste inferiores.
La distancia con disrespect a la pared es variable. De esta forma es possible compensar irregularidades en la superficie de la pared.
El manguitoDebe envolver bien y estrechamente el cable de connexion. Si resultara dañado durante la instalación, los agujeros deben taparse y quedar impermeables.

IV. Toma de agua

Hay que purgar el aire del calentador de paso continuo. Paraarlo hay que abrir al máximo el grifo del agua caliente ydefer que esta fluya a travers del aparato durante 1 minuto.
Monte sin falta el limitador de caudal en la entrada de agua fria.

Elborne de conexión a la red pueda montarse arriba o bajo. El revestimiento del cable de conexión tiene que entrada en el aparato 40mm como minimo.

Indicación de instalación

La instalación de aparatos que no estálists para ser enchufadosdebeserrealizaporel operador de red correspondiente o por unaEmpresa profesional certificada quelepuedeayudar también enla obtencionde la autorizacion del operador dered correspondiente para la instalacion del aparato.

VI. Puesta en servicios

El aparato es conforme a la CEI 61000-3-12.

Compruebe si, con bajo presion en la tuberia de agua, se conecta la posicion II incluso cuando se abren various gri-fos de agua fria al mesmo tiempo. De no ser asi, retire el limitador de caudal (vease informacion adiconal A).
- Explique al usuario como manejar el calentador de paso continuo.

A B Informaciones adiconionales

Si el calentador de paso continuo no llegara a funciona aplenapotenciadeferadoa que la presion del agua en la instalaciondomesticaesdemasiadobaja,retireellimitador de caudal (figuraA,3.).
Conmutador de prioridad para la combinacion con radiadores termoelectricos de acumulacion (figura B).

Datasétécnicos

	DH12400M	DH18400M	DH21400M	DH24400M	DH40018M	DH40021M	DH40024M
Potencia nominal [kW]	13,2 18	21 24 18 21	24
Tensión nominal	400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~400 V 3~4	1	-	-	-	-	6
Régimen económico e [kW]
N i v e Nivel 2 8 12 14 16 12 14 16	1	1	-	-	-	-	9
Régimen intensivo II [kW]
N i v e N i v e I	1	1	-	-	-	-	10,5 12
Punto de puesta en marcha [l/min]
N i v e Nivel 2	1	1	-	-	-	-	4
	3,6	5,0	5,8	6,6	5,0	5,8	6,6
Agua mezclada [l/min] a potencia nominal
de 38 °C aprox.	6,6	9,9	11,6	13,2	9,9	11,6	13,2
de 50 °C aprox. (temperatura de entrada 12 °C)	4,5	6,8	7,9	9,1	6,8	7,9	9,1
Presión de caudal minima en el aparato* [MPa (bar)]
con limitador de caudal	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
sin limitador de caudal	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Rango de aplicación en agua con resistencia electrónica española a 15 °C [Ωcm]	≥800	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300
Presión nominal [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Temperatura de entrada maxima permitted [°C]	20 20 20 20 20 20 20	20 20 20 20 20	20
Clase de eficiencia enerética	A	A	A	A	A	A	A
Perfil de carga	S	S	S	S	S	S	S
Consumo anual de energia [kWh]	480	481	483	483	481	483	483
Consumo diario de corriente [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Nivel de potencia sonora [dB]	15 15 15 15 15 15	15 15 15 15 15	15
Eficiency de energia de la producción de agua caliente [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

• Aquí hay queañadir aún la caía de presión en la batería de mezcla

Dimensiones

Accesorios especials

• Juego de tuberías BZ45U21: Para montar el calentador de paso continuo bajo de un mueble.
  Conmutador de prioridad (relé de desconexión de cargas) BZ45L21: Para el funciona con conmutación de prioridad.
  Juego de montaje BZ45K23: Para la instalacion sobre revoque.

Instrucciones de uso

Rogamos lea y observe lasindicaciones de seguidad expuestos al principio de estas instrueriones.

Important: iEl aparato no debe exponerse nunca a las heladas!

Pelicro de electrocución!
En caso de fallo, desconectar de inmediato la.
tension de red!

En caso de falta de estanqueidad en el aparato, deben errarse inmediamente la tuberia de agua fria.

Conocer el aparato

El calentador de paso continuo caliente el agua@mierzas esta fluye por su interior. El aparato solo consume electricidad durante ese tiempo.

Elementos de manejo

Su calentador de paso continu dispone de dos positions de calentamento:

La posicón e es el ajuste ideal para:

Lavabo

Ducha

Bidé

La posicón II se utilizes en combinación con una batería termostá ti co, para temperatas altas o grandes cantidades de agua, p. ej.

Lavar la vajilla

Fregar

Llenar la barrera

Manejo del aparato

Abrir el grifo de agua caliente

El calentador de paso continuo se pone en configuracion y calienta el agua cuando se abre el grifo de agua caliente (figura E, 1.).

Vuela a pararse en cuando se cierra el grifo del agua.

Indicación (noValida para modelosDH12...)Si el grifo de agua caliente está poco abierto, el calentador operara a media potencia en cualesra de las dos posiciones preseecionadas (e, II).Con el grifo abierto por complete, el aparato funciona en la posicion preseecionada con la potencia ple- na correspondiente.

Aumentar la temperatura del agua

Cerrar un poco el grifo de agua caliente (figura E, 2.).

Reducir la temperatura del agua

Abrir el grifo de agua fria (figura E, 3.).

Puesta en servicios tras un corte de agua

Dejar el aparato sin corriente
(sacar los fusibles de la instalacion domestica).
Abrir el grifo de agua caliente yJKLM abierto hasta que haya salido todo el aire de la tuberia.
Volver a colocar los fusibles.

El aparato está lista para funciona.

Ahorro de energia

Con la posicion de temperatura "e" es como más economically的功能a el aparato.

En el lavabo: Abrir la valvula regulatora angular lo suficiente como para que se encienda solo la potencia más baja del calentador.

Servicio de invierno

Nota: En invierno puede suceder que la temperatura de entrada del agua bajo y por tanto no se alcance la temperatura de salute deseada.

Para compensar esta bajo de temperatura, reducir la calidad de agua en el grifo hasta que se alcance la temperatura de agua caliente眼看ada.

Limpieza

Limpiar el aparato solo pasando un paño humedo.
No utilise products de limpieza fuertes o abrasivos.

Indicación: Normalmente no esnecessary descalcificar el aparato. No obstante, con aguas extremadamente duras y con la toma muy freciente de agua muy caliente, es possible que se acumulen depositos de cal en el aparato. En tal caso, dirijase a nuestro serviceo posventa.

Servizio posventa

Siempre que llama al serviceo posventa, indique por favor el N^ -E y el N-FD de su aparato.

Estos númeroos se encontrar en la parte inferior del panel de mando abatible del calentador de paso continuo.

¿Qué hacer en caso de avería?

Atencion! Las repara

Las reparaciones tienen que ser llvadas a cabo exclusivamente por un technician especializzato. Una reparacion inadecuada peut suponer un gran peligro para el usuario.

El funciona inadequado del aparato se debe la mayoria de las veces solo a un factor de fácil solution. Compruebe si las indicaciones seguides le permitted subnanar el problema usted mesmo. De esta manera peute evaporar usted los gastos occasionados por una intervencion innecasaria del service positvea.

Avería Causa Eliminación Quién
Caudal de agua demasiado reducir do. El aparato no se conecta.	El filtrol del grifo de agua o de la ducha está atascado.	Desenroscar el filtró y limpiarlo o descalcificarlo.	Cliente
	El filtró en la valvula regulatora angular está atascado.	Encargar a un先进技术 la limpieza del filtró.	Profesional
	La valvula regulatora angular está atascada.	Abrir Completely el grifo de agua caliente yAbrir y cerrar varías vezes la valvula regulatora angular. Acontinuación, limpiar el filtró del grifo.	Cliente
El agua no se calientasuficliente.	Se ha disparado el fusible de la instalacióndomésica.	Comprobar el fusible de la instalacióndomésica.	Cliente
	Se ha disparado el fusible automático en el aparato.	Encargar a un先进技术 la revisión de los fusibles automaticos. Controlar la temperatura de entrada permitida.	Profesional
	Se ha alcanzado el limite del potencia. Caudal de agua excesivo y/o temperatura de entrada del agua fría demasiado bajo.	Reducir el caudal de agua con elgrifo.	Cliente
		Encargar a un先进技术:La regulación del caudal por medio de la valvula angular.Controlar el limitador de caudal yemployar uno más(PCUE).	Profesional
	No se conecta el segundo nivelen el aparato (no se produce el"clic" audible).	Desenroscar el filtró del grifo del agua y limpiarlo o descalcificarlo.Limpiar el filtró en la valvula angularde regulación (figura A, 4.).	Cliente
El calentador se para durante salida de agua, la temperatura delagua descienda:	Junta hinchada en el grifo de agua caliente	En el grifo de agua caliente debe colocarse una junta que no sehinché.	Cliente
Servicio de invierno:En invierno no se alcana la tempe-ratura de agua deseada.	La temperatura de entrada ha bajo.	Reducir la cantiago de agua en elgrifo hasta que se alcance la tempe-ratura de agua caliente deseada.	Cliente

Si no ha sido possible eliminar la avería, por favor llame al servicios posventa.

Eliminación

Este aparato está marcado con el símbolo de裱plimiento con la Directiva Europea 2012/19/UE, relativa a los aparatos electricos y electrónicos usados (Residuos de aparatos electricos y electrónicos RAEE).

La directiva proporciona el marco general社会稳定 en todo el ambito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos electricos y electrónicos.

Informese en su commercio especializzato acerca de las vias actuales de eliminacion de residuos.

Garantía

Para este aparato rigen las conditiones de garantía establecidas por las correspondientes Sociedades Naciones. Estas能把 solicitarse al distribuidor en donde se adquirido el aparato o directamente en la Sociedad Nacional del País correspondiente.

Para la efectividad de esta garantía es imprescindible accrediter por parte del usuario la Fecha de Acquisition mediante la correspondiente FACTURA DE COMPRA.

Aumentar a temperatura da agua

E Diminuir a temperatura da agua

Servico de assistencia pos-venda

NaevAAivio tNtEepwvo:181 82

(aotikxpewon)

www.siemens-home.gr

HK Hong Kong, 香港

BSH Home Appliances Limited

Fabricado por BSH Hausgeräte GmbH bajo licencia demarca de Siemens AG

Fabricado pela BSH Hausgeräte GmbH sob licença de marca comercial da Siemens AG
