BEDIENUNGSANLEITUNG DH18400M SIEMENS

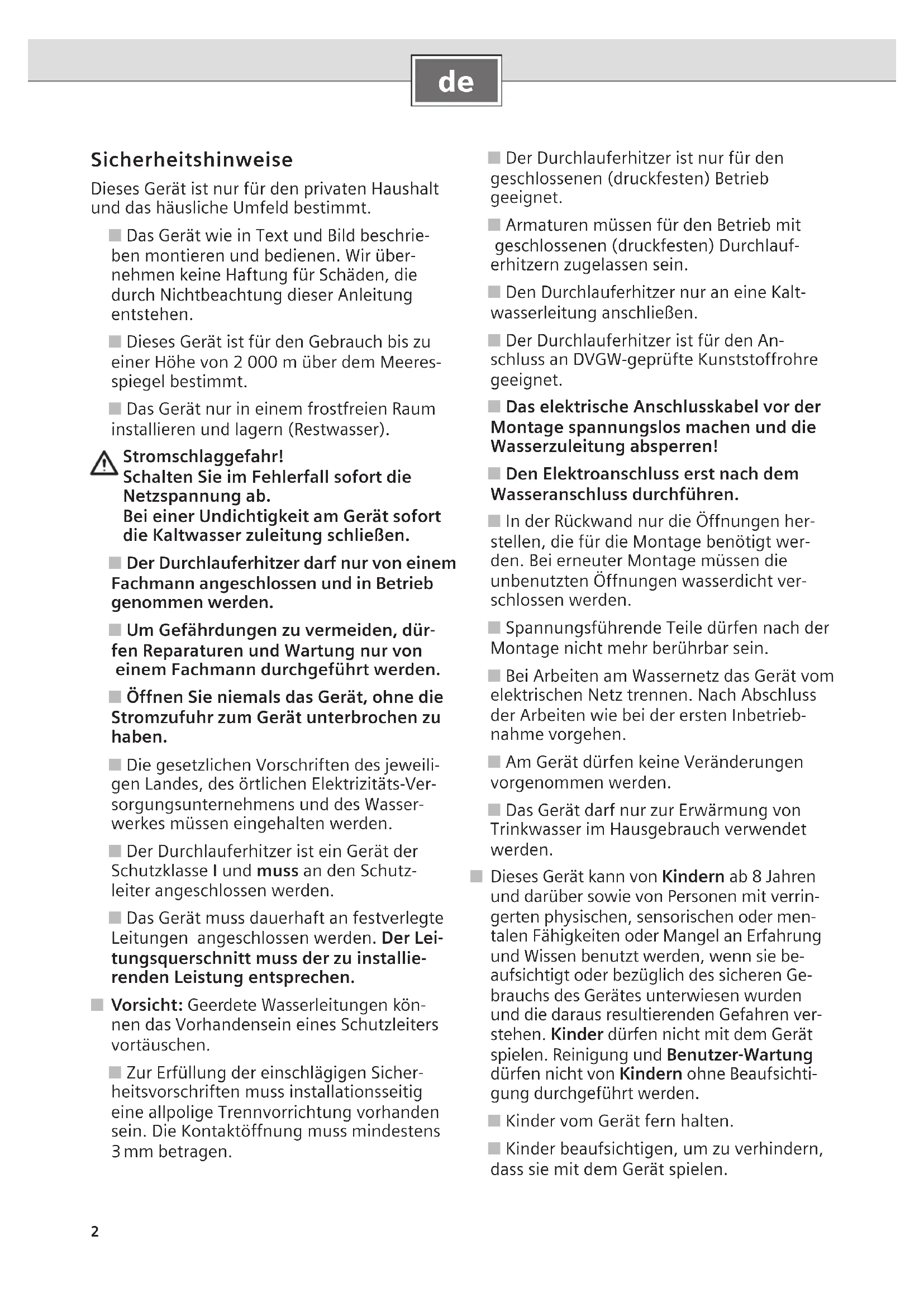

Montage- und Gebrauchsanleitung

Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt.

Das Gerät wie in Text und Bild beschreiben montieren und bedienen. Wir übernehmen keine Haftung für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen.
Dieses Gerät ist für den Gebrauch bis zu einer Höhe von 2000 m über dem Meerespiegel bestimmt.
Das Gerät nur in einem frostfreien Raum installieren und lagern (Restwasser).

Stromschlaggefahr!
Schalten Sie im Fehlerfall(sofort die Netzspannung ab.
Bei einer Undichtigkeit am Gerät sofort die Kaltwasser zuleitung schlieben.

Der Durchlauferhitzerarf nur von einem Fachmann angeschlossen und in Betrieb genommen werden.
Um Gefährdungen zu vermeiden, durren Reparaturen und Wartung nur von einem Fachmann durchgefuhrt werden.
Öffnen Sie niemals das Gerät, ohne die Stromzufuhr zum Gerät unterbrochen zu haben.
Die gesetzlichen Vorschriften des jeweiligen Landes, des ortlichen Elektrizitäts-Versorgungsunternehmens und des Wasserwerkes müssen eingehalten werden.
Der Durchlauferhitzer ist ein Gerät der Schutzklassie I und muss an den Schutzleiter angeschlossen werden.
Das Gerät muss dauerhaft an festverlegte Leitungen angeschlossen werden. Der Leitungsquerschnitt muss der zu installierenden Leistung entsprechen.

Vorsicht: Geerdete Wasserleitungen konnen das Vorhandensein eines Schutzleiters vortäuschen.

Zur Erfüllung der einschlagigen Sicherheitsvorschriften muss installationsseitig eine allpolige Trennvorrichtung vorhanden sein. Die Kontaktöffnung muss mindestens 3mm betragen.

Der Durchlauferhitzer ist nur für den geschlossenen (druckfesten) Betrieb geeignet.
Armaturen müssen für den Betrieb mit geschlossenen (druckfesten) Durchlauferhitzern zugelassen sein.
Den Durchlauferhitzer nur an eine Kaltwasserleitung anschließen.
Der Durchlauferhitzer ist für den Anschluss an DVGW-geprüfte Kunststoffrohrgereignet.
Das elektrische Anschlusskabel vor der Montage spanningslos machen und die Wasserzuleitung absperren!

Den Elektroanschluss erst nach dem Wasseranschluss durchführren.
In der Rückwand nur die Öffnungen herstellen, die für die Montage besteht werden. Bei erneuter Montage müssen die unbenutzten Öffnungen wasserdicht verschlossen werden.
Spannungsführende Teile)durfen nach der Montage nicht mehr berührbar sein.
■ Bei Arbeiten am Wassernetz das Gerät vom elektrischen Netz trennen. Nach Abschluss der Arbeiten wie bei der ersten Inbetriebnahme vorgehen.
Am Gerät)dürfen keine Veränderungen vorgenommen werden.
Das Gerätarf nur zur Erwärzung von Trinkwasser im Hausgebrauch verwendet werden.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

■ Kinder vom Gerät fern halten.
Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät speiten.

Die Mischbatterie und das Warmwasserrohr können heiB werden. Kinder daraufhinweisen.
Keine Scheuermittel oder anlösende Reinigungsmittelverwenden.

Keinen Dampfreiniger benutzen.
Das Entkalken des Gerätes darf nur durch einen Fachmann erfolgen.

Herzlichen Glückwunsch zum Kauf dieser Geräts aus unserem Hause Siemens. Sie haben ein hochwertiges Produkt erworben, das ihren viel Freude bereiten wird.

Die Montage- und Gebrauchsanleitungrette sorgfältig durchlesen, danach handeln und aufbewahren!

Montageanleitung

Montieren Sie den Durchlauferhitzer, wie im Bildteil beschrieben. Beachten Sie die Hinweise im Text.

Die Bildseiten finden Sie in der Mitte der Anleitung.

Montage

Auspacken/Haube abnehmen

Gerä auspacken und auf Transportschäden kontrollieren.
Verpackung und gegebenenfalls Altgerät umweltgerecht entsorgen.

Montagevorbereitung

Wichtig: Nur den beiliegenden Montagesatz verwenden.

■ Wasserzuleitung absperren. Der elektrische Anschluss (Anschlusskabel) muss spannungsfrei sein. Sicherungen herausdrehen oder ausschalten.

Wandmontage

Der Durchlauferhitzer muss fest an der Wand montiert werden. Befestigen Sieihn gegebenenfalls an den unteren Stellschrauben.
Der Wandabstand ist variabel. So konnen Unebenheiten der Wand ausgeglichen werden.
Die Tülle muss das Anschlusskabel eng umschlieBen. Wird sie bei der Montage beschädigt, müssen die LÖcher wasserdicht verschlossen werden.

Wasseranschluss

Der Durchlauferhitzer muss entluftet werden. Dazu Warmwasserhahn ganz öffnen und das Gerät 1 Minute durchspulen.
Unbedingt den Durchflussmengenbegrenzer im Kaltwasserzulauf einbauen.

Elektröanschluss

Die Netzanschlussklemme kann oben oder unter montiert werden. Die Ummantelung des Anschlusskabels muss mindestens 40~mm in das Gerät hineinragen.

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.

Inbetriebnahme

Das Gerat stimmt mit IEC 61000-3-12 überein.

■ Prufen Sie, ob bei niedrigem Wasserleitungsdruck die Stufell selbst beim gleichzeitigen Zapfen an mehreren Kaltwasserhahnen einscheltet. Wenn nicht, entfernen Sie den Durchflussbegrenzer (siehe Zusatzinformation A).
■ Erklaren Sie dem Benutzer die Bedienung des Durchlauferhitzers.

Zusatzinformationen

Schaltet der Durchlauferhitzer aufgrund von zu geringem Wasserdruck in Ihrer Hausinstallation nicht auf volte Leistung, entfern den Sie den Durchflussbegrenzer (Bild A, 3.).
Vorrangschaftung fur die Kombination mit Elektro-Speicherheizgeräten (Bild B).

Technische Daten

	DH12400M	DH18400M	DH21400M	DH24400M	DH40018M	DH40021M	DH40024M
Nennleistung [kW]	13,2 18	21 24 18 21	24
Nennspannung	400 V 3~	400 V 3~ 40	V 3~ 400	3~ 400 V	3~ 400 V 3~	400 V 3~
Sparstellung e [kW]							6
1 S t	u	f	e	-	-	-	-
2. Stufe 8 12 14 16 12 14 16
Starkheizing II [kW]
1 S t	u	f	e	-	-	-	9
2 S t u	f	e				1	1
Einschaltpunkt [l/min]
1 S t	u	f	e	-	-	-	4
2. Stufe	3,6	5,0	5,8	6,6	5,0	5,8	6,6
Mischwasser [l/min] bei Nennleistung von ca. 38 °C	6,6	9,9	11,6	13,2	9,9	11,6	13,2
von ca. 50 °C(Zulauftemperatur 12 °C)	4,5	6,8	7,9	9,1	6,8	7,9	9,1
MindestflieBdruck am Gerät* [MPa (bar)]
mit Durchflussbegrenzer	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
ohne Durchflussbegrenzer	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Einsatzbereich in Wässern Spezifischer elektrischer Widerstand bei 15 °C [Ωcm]	≥800	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300	≥1 300
Nenndruck [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Maximal zulässige Zulauf-Temperatur [°C]	20 20	20 20 20 20	20
Energieeffizienzklasse	A	A	A	A	A	A	A
Lastprofil	S	S	S	S	S	S	S
Jahresenergieverbrauch [kWh]	480	481	483	483	481	483	483
Täglicher Stromverbrauch [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Schalleistungspegel [dB]	15 15	15 15 15 15	15
Warmwasserbereitungs-Energieeffizienz [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

• Hierzu kommt noch der Druckabfall an der Mischbatterie.

Abmessungen

Sonderzubehör

Rohrbausatz BZ45U21: Zur Verwendung des Durchlauf-erhitzers als Untertischgerät.
Vorrangschalter (Lastabwurfrelais) BZ45L21: Für den Betrieb mit Vorrangschaltung.
Montageset BZ45K23: Für Aufputzinstallation.

Gebrauchsanleitung

Bitte die ausfuhrlichen Sicherheitshinweise am Anfang dieser Anleitung durchlesen und beachten!

Wichtig: Das Gerät niemals Frost aussetzen!

Stromschlaggefahr!

Schalten Sie im Fehlerfall sofort die Netzspannung ab!

■ Bei einer Undichtigkeit am Gerät sofort die Kaltwasserzuleitung schließen.

Gerät kennenlernen

Der Durchlauferhitzer erwartet das Wasser, während es durch das Gerät fließt. Nur in dieser Zeit verbraucht das Gerät Strom.

Bedienelemente

Ihr Durchlauferhitzer hat zwei Heizstufen:

e Sparstufe-zwei Drittel Leistung

II Starkheizung - volle Leistung

Stufe e ist die ideale Einstellung fur:

Waschbecken

Dusche

Bidet

Stufe II benutzten Sie bei Verwendung einer Thermostatbatterie, für hohe Temperaturen oder große Wassermengen, z.B.

Geschirrspulen

Putzen

Wannenbad

Gerat bedieren

Warmwasserhahn offen

Der Durchlauferhitzer schaltet sich ein und erhitzt das Wasser, wenn der Warmwasserhahn geöffnet wird (Bild E, 1.). Er schaltet sich wieder aus, wenn Sie den Wasserhahn schlieben.

Hinweis (nicht bei DH12...): Bei nur weniger geöffnetem

Warmwasserhahnbeitet der Durchlaufferhitzer in beiden, vorgewählten Stufen (e, II) mit halber Leistung. Bei ganz geöffnetem Warmwasserhahnbeitet das Gerät mit voller, vorgewähler Leistung.

Wassertemperatur erhöhen

Warmwasserhahn etwas schlieben (Bild E, 2.).

Wassertemperaturensenken

Kaltwasserhahn Offnen (Bild E, 3.).

Inbetriebnahme nach Wasserabschaltung

Gerat spannungsslos machen

(Sicherungen in der Hausinstallation herausdrehen).
Warmwasserhahn so lange öffnen, bis die Luft aus der Leitung entwickeln ist.
Sicherungen wieder eindrehen.

Das Gerät ist betriebsbereit.

Energie sparen

Bei Temperaturwahlerstellung „e" wird das Gerät am wirtschaftlichsten betrieben.

Bei Handwaschbecken: Eckregulierventil so welt offen, dass sich nur die keine Heizleistung einschaltet.

Winterbetrieb

Hinweis: Im Winter kann es vorkommen, dass die Zulauftemperatur des Wassers sinkt und dadurch die gewünschte Auslauftemperatur nicht mehr erreicht wird.

Um diese Temperaturabsenkung auszugleichen,itte die Wassermenge am Wasserhahn so welt reduzieren, bis die gewünschte Warmwassertemperatur erreicht wird.

Reinigung

Das Gerät nur feucht abwischen.

Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel.

Hinweis: Das Gerät muss normalerweise nicht entkalkt werden. Bei extrem hartem Wasser und Häufigem Zapfen von sehr heißtem Wasser kann das Gerät aber verkalken. Wenden Sie sich an unseren Kundendienst.

Reparaturen dürfen nur vom Fachmann durchgeführt werden. Sie setzen sich großer Gefahr aus, wenn das Gerät unsachgemäß repariert wird.

Funktioniert Ihr Gerat nicht wie gewuntscht, so liegt es oft nur an einer Kleinigkeit.itte prufen Sie, ob aufgrund folgender Hinweise die Storung selbst behoben werden kann. Sie vermeiden dadurch die Kosten fur einen unnotigen Kundendiensteinsatz.

Störung Ursache Behebung Wer
Zu geringer Durchfluss von Wasser.Das Gerätschaltet nicht ein.	Das Sieb im Wasserhahn oder imDuschkopf ist verstopft.	Das Sieb entnehmer und reinigenoder entkalken.	Kunde
	Das Sieb im Eckregulierventil istverstopft.	Das Sieb durch einen Fachmannreinigenlassen.	Fachmann
	Das Eckregulierventil ist verstopft.	Warmwasserhahn gaz öffnen undEckregulierventil mehrmals auf- undzudrehen. Anschließend das Sieb amWasserhahn reinigen.	Kunde
Das Wasser wird nicht ausreichendwarm.	Die Sicherung in der Haus-installation hat ausgelöst.	Die Sicherung in der Haus installationüberprüfen.	Kunde
	Der Sicherungsautomat im Geräthat ausgelöst.	Den Sicherungsautomaten im Gerätdurch einen Fachmann überprüftenlassen. Die erlaubte Zulauftempera-tur kontrollieren.	Fachmann
	Die Leistungsgrenze ist erreicht.Zu hoher Durchfluss und/oderzu niedrige Kaltwasser-Zulauf -temperatur.	Durchfluss am Wasserhahn reduzieren.	Kunde
		Durch einen Fachmann:den Durchfluss über das Eckventilregulieren halten.Den Durchflussbegrenzer kontrollier- ren oder einen kleineren einsetzen.	Fachmann
	Die zweite Stufe im Gerätschaltet nicht ein (das hörbare „Klicken" fehlt).	Das Sieb im Wasserhahn entnehmerund reinigen oder entkalken.	Kunde
		Das Sieb im Eckregulierventilreinigen(Bild A, 4.).	Fachmann
Der Durchlauferhitzer schaltet wah-rend der Wasserentnahme ab, dieWassertemperatur sinkt.	Quellende Dichtung imWarmwasserhahn	Im Warmwasserhahn eine nichtquellende Dichtung einsetzen.	Kunde
Winterbetrieb:Die gewünschte Auslauftemperaturwird im Winter nicht mehr erreicht.	Die Zulauftemperatur istgesunden.	Wassermenge am Wasserhahn so weltreduzieren, bis die gewünschte Wam-wassertemperatur erreicht wird.	Kunde

Konne die Störung nicht behoben werden,itte den Kundendienst anrufen.

Kundendienst

Wenn Sie den Kundendienst anfordern, geben Sieitte die E-Nr. und die FD-Nr. Ihr Ges Gerates an.

Sie finden die Nummern auf der Innenseite der aufklappbaren Bedienblende des Durchlauferhitzers.

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-altgeräte (waste electrical and elec tronic equip. ment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Alt geräte vor.

Über aktuelle Entsorgungswegeitte beim Fachhändler informieren.

Änderungen vorbehalten.

Garantiebedingungen Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, setzen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhampen. Eine Garantiepflicht wird nicht ausgelost durch gingefugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektronchemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzung- oder Zubehörheiten versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden. Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienstelle oder unserem Vertragskundendienst zu übergeben oder einzusenden. Instandsetzungen am Aufstellungsort konnen nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlagt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefeliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlangerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist fur eingebaute Ersatzteile endet mit der Garantiefrist fur das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für Deutschland.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung Herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfugung.

BSH Hausgeräte GmbH

Die BSH Gruppe ist eine Markenlizenznehmer in der Siemens AG

Carl-Wery-StraBe 34

81739 München, GERMANY

Siemens Info Line

(Mo-Fr: 8.00-18.00 Uhr erreichenbar)

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter

[e-mail]

Nur für Deutschland gültig!
