РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DH18400M SIEMENS

Указания по технике безопасности Данный прибор предназначен для исполь- зования только в домашних условиях. ■ Установить и обслуживать прибор, как описано в тексте и изображено на рисун- ке. Изготовитель не несет ответственно- сти за ущерб, наступивший в результате несоблюдения данного руководства. ■ Данный прибор предназначен для при- менения на высоте до 2 000 м над уров-

■ Устанавливать и хранить прибор только в защищенном от мороза месте (остатки

Опасность поражения током! В случае сбоя немедленно отклю- чить прибор от сети. При нарушении герметичности при- бора немедленно закрыть подачу холодной воды. ■ Проточный нагреватель должен под- ключать и вводить в эксплуатацию специалист. ■ Во избежание опасности ремонт и техобслуживание прибора должны проводиться только квалифицирован- ным специалистом. ■ Никогда не открывать прибор, не отключив питание. ■ Соблюдать законодательные нормы страны, местного предприятия по снаб- жению электроэнергией и водоканала. ■ Проточный нагреватель – это прибор с классом защиты I, он должен быть под- ключен к защитному проводу. ■ Прибор должен быть постоянно под- ключенным к фиксированным линиям. Поперечное сечение труб должно соответствовать запланированной

■ Осторожно: заземленные водопроводы могут имитировать наличие защитного

■ Для выполнения соответствующих норм техники безопасности на месте установ- ки должно быть всеполюсное разделя- ющее устройство. Раствор контактов должен составлять минимум 3 мм. ■ Проточный нагреватель предназначен только для замкнутой (герметичной) эксплуатации. ■ Арматура должна иметь допуск для экс- плуатации с замкнутым (герметичным) проточным нагревателем. ■ Проточный водонагреватель подсоеди- нять только к трубопроводу холодной

■ Данный нагреватель можно подключать к пластмассовым трубам, выдержав- шим DVGW-тест. ■ Перед монтажом обесточить элек- трический соединительный кабель и перекрыть водопровод! ■ Выполнять подключение электро- проводки только после подключения

■ В задней стенке делать только отвер- стия необходимые для монтажа. При повторном монтаже необходимо герме- тично закрыть ненужные отверстия. ■ После монтажа не прикасаться к токо- проводящим частям. ■ При выполнении работ в сети водоснаб- жения отсоединить прибор от электро- сети. По завершении работ действовать, как при первом вводе в эксплуатацию. ■ Не допускается вносить изменения в

■ Прибор может использоваться только для нагрева питьевой воды в домашних

■ Данный прибор может использоваться детьми от 8 лет и старше, а также людь- ми с ограниченными физическими, сенсорными или ментальными способ- ностями или с недостатком опыта и зна- ний, если они находятся под присмот- ром, или если их научили безопасному обращению с прибором, и они понима- ют исходящие от него опасности. Детям нельзя играть с прибором. Очистка и пользовательское техобслуживание не подлежат выполнению детьми без

■ Не подпускайте детей близко к прибору.34

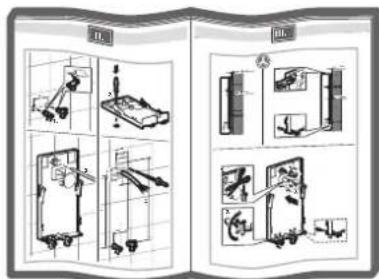

Поздравляем вас с покупкой данного прибора от фирмы Siemens. Вы приобрели высококачественное изделие, способное вас порадовать.Пожалуйста, внимательно прочтите инструкцию по монтажу и эксплуатации перед началом использова-ния и сохраните его! Инструкция по монтажу Монтируйте проточный нагреватель, как описано на рисунках. Соблюдайте указания в тексте.Страницы с рисунками Вы найдете в середине руководства.

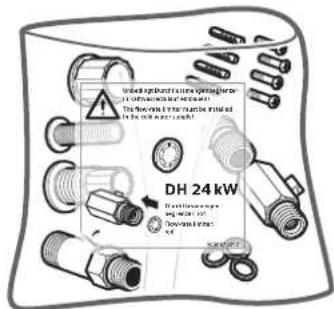

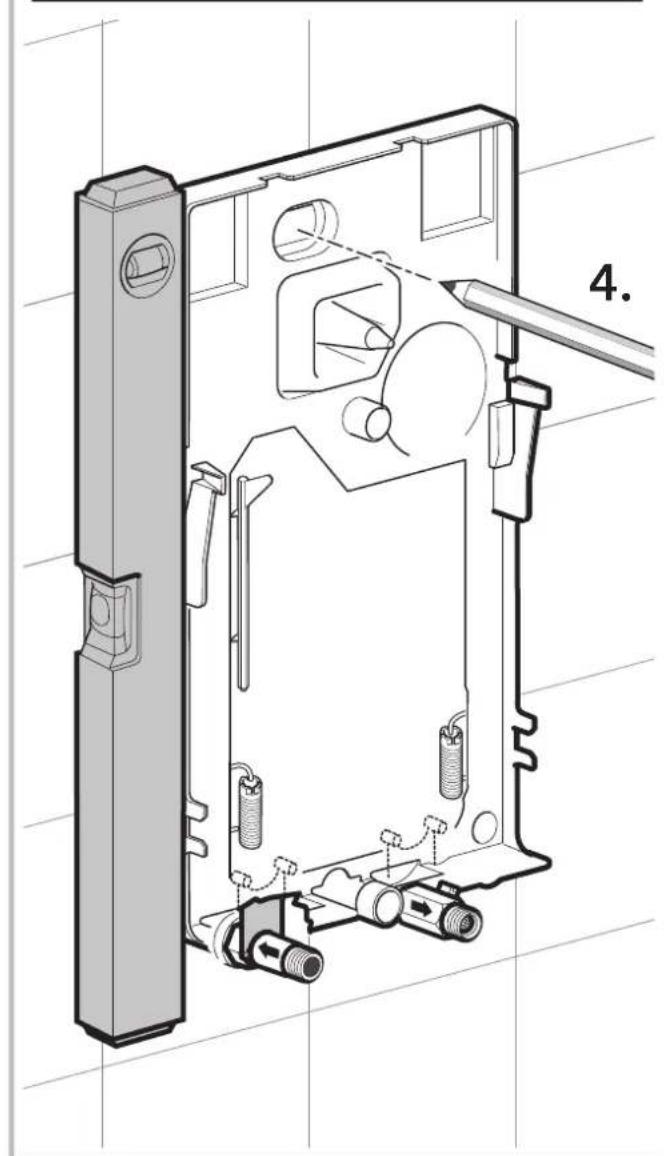

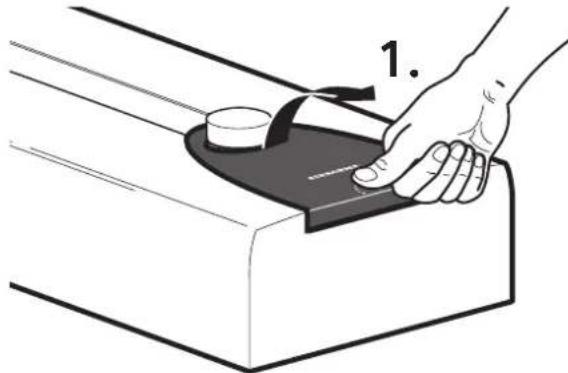

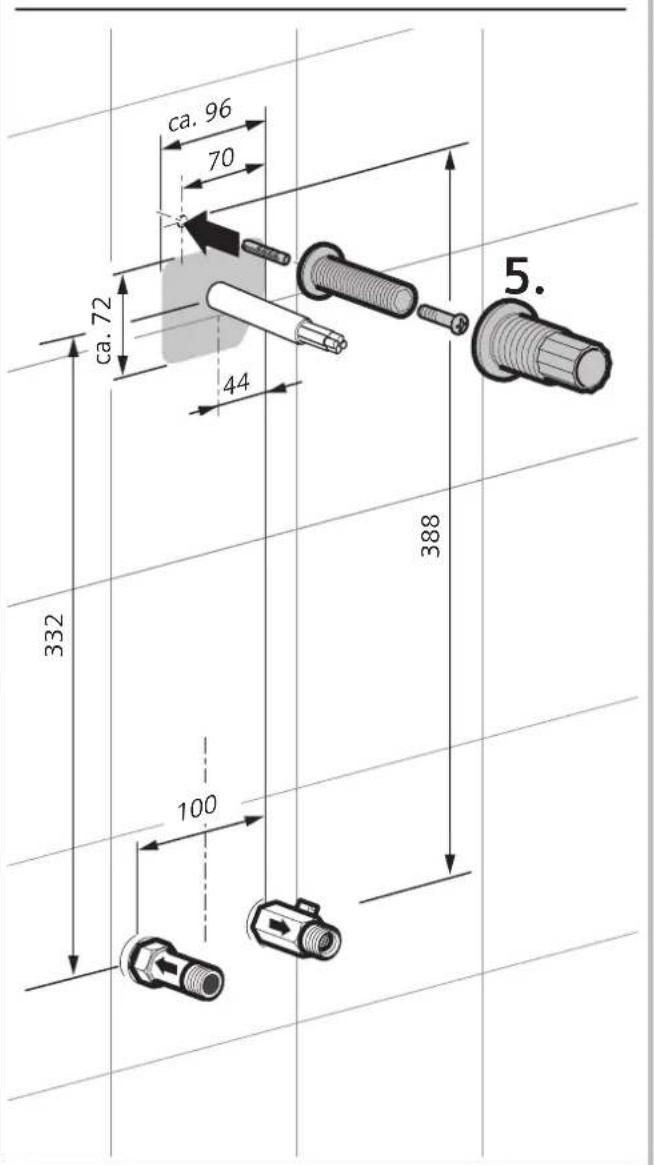

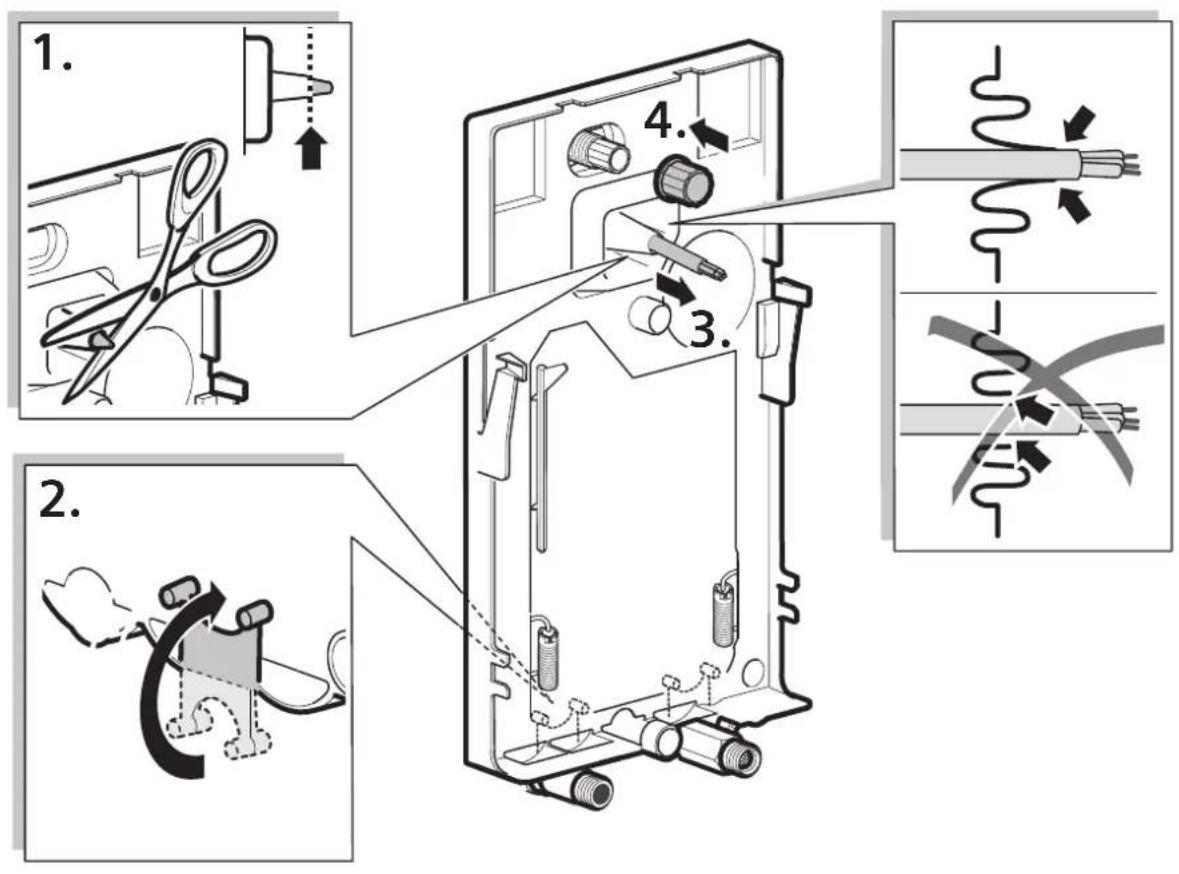

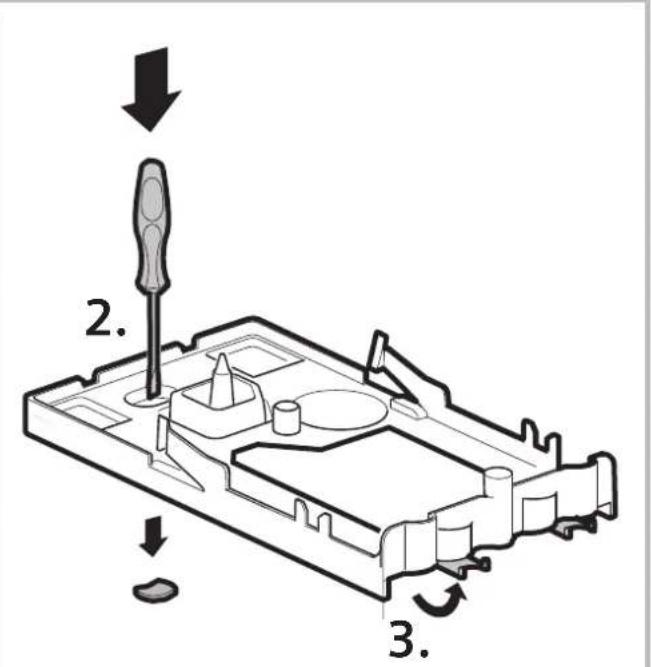

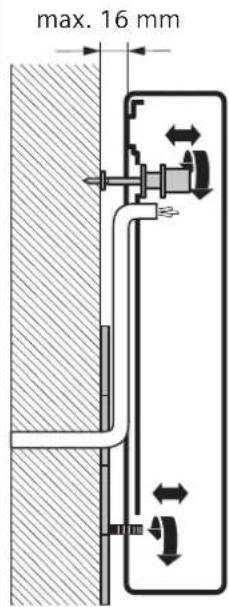

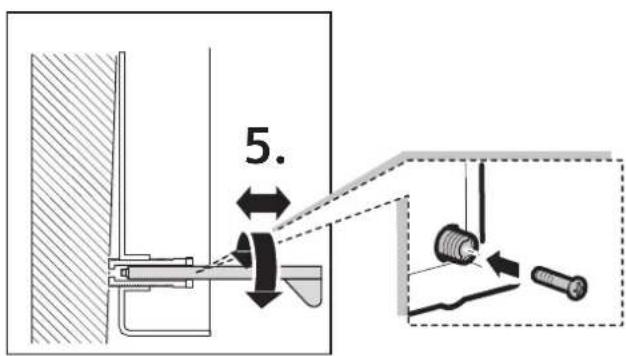

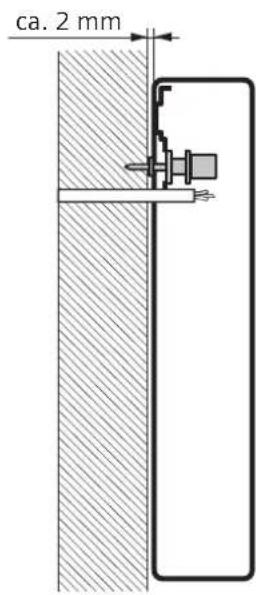

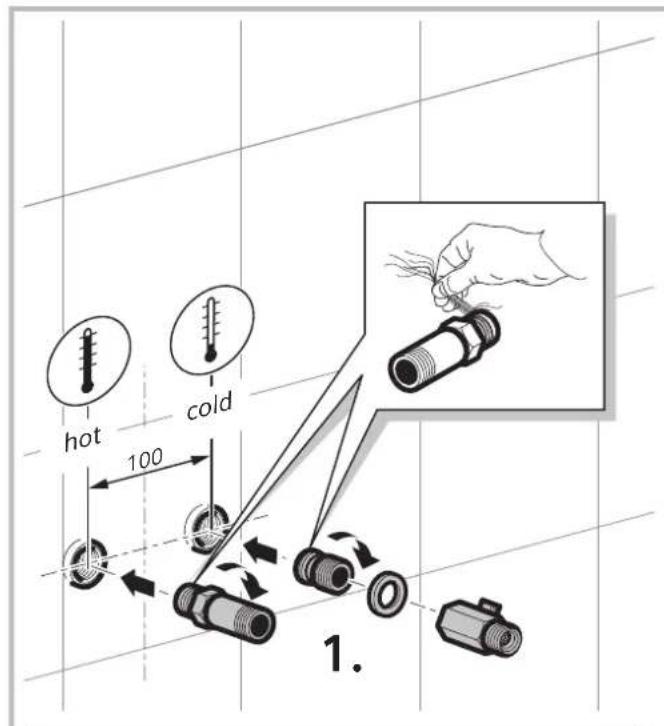

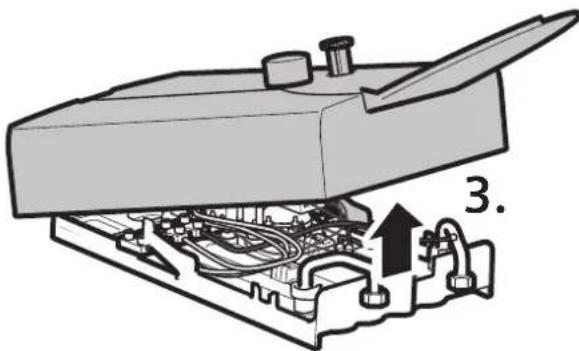

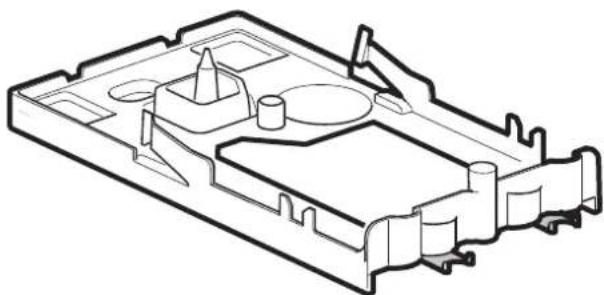

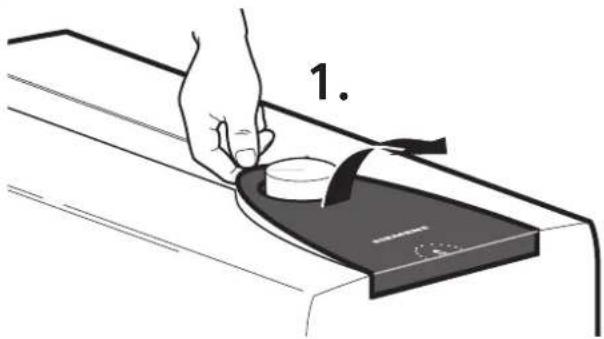

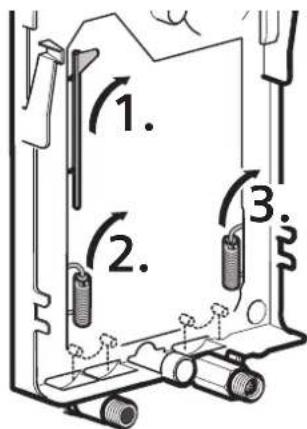

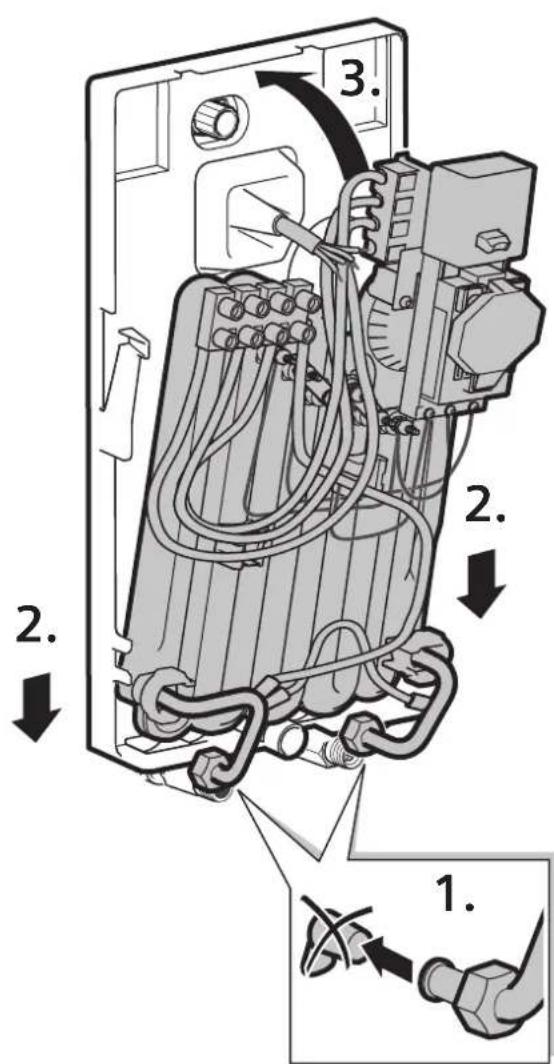

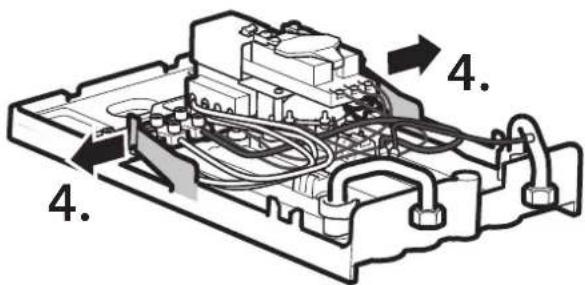

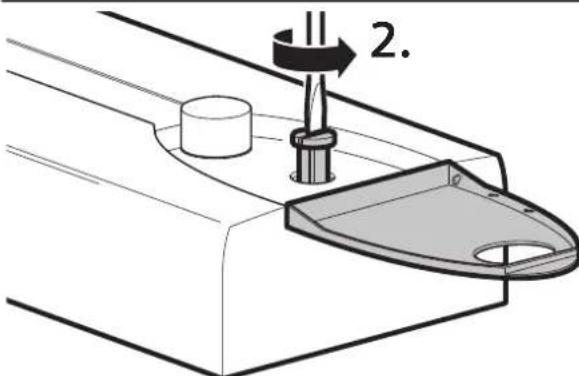

Распаковать/снять кожух ■ Распакуйте нагреватель и убедитесь, что во время транспортировки он не был поврежден. ■ Утилизацию упаковки и отслужившего свой срок ста-рого нагревателя (если таковой имеется) проведите в соответствии с указаниями предписаний по защите окружающей среды. II. Подготовка монтажа Важно: использовать только прилагаемый монтажный набор. ■ Перекрыть подачу воды. Электрическое подсоедине-ние (соединительный кабель) должно быть обесточе-но. Выкрутить или выключить предохранители. III. Настенный монтаж ■ Проточный нагреватель должен быть прочно прикре-плен к стене. Если необходимо, то его можно допол-нительно прикрепить внизу установочными винтами. ■ Расстояние от задней стенки нагревателя до стены помещения можно регулировать, что дает возмож-ность скомпенсировать неровности стены. ■ Насадка должна плотно охватывать кабель. Если при монтаже она будет повреждена, то образовавшиеся отверстия следует герметично заделать. IV. Подвод воды ■ Из прямоточного водоподогревателя необходимо удалить воздух. Для этого необходимо полностью открыть кран горячей воды и промыть агрегат в тече-ние 1 минуты. ■ Обязательно устанавливать ограничитель потока в трубопровод холодной воды.

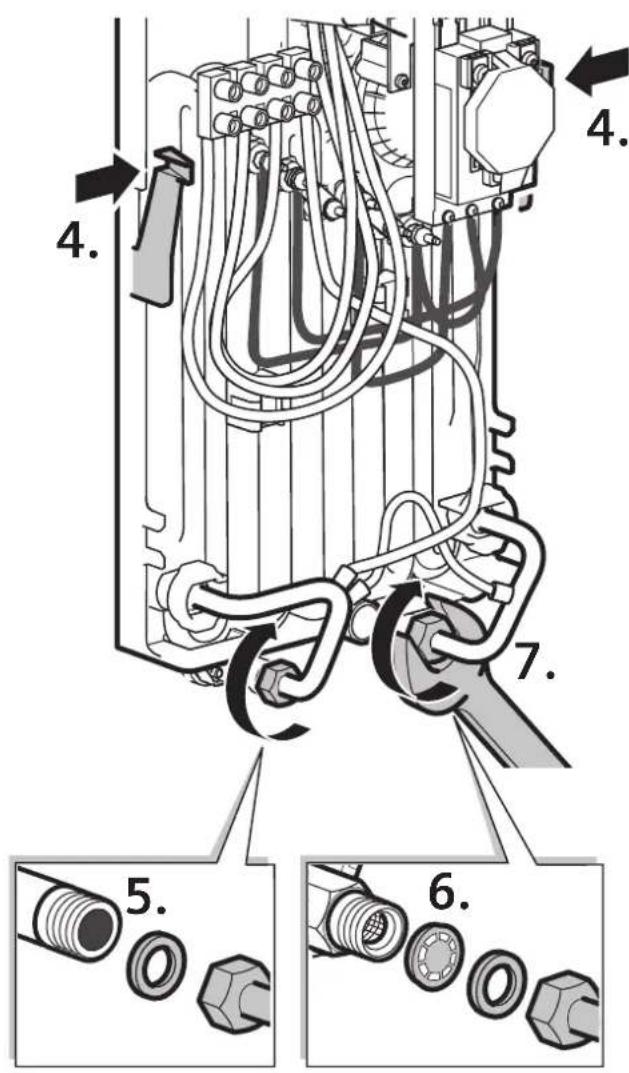

Электроподключение ■ Клемма для подключения сетевого питания может быть установлена сверху или снизу. Оболочка со-единительного кабеля должна входить в устройство минимум на 40 мм.Указание по монтажу ■ Монтаж не готовых к подключению приборов выпол-няется соответствующим сетевым поставщиком или авторизованной специализированной компанией, ко-торая поможет вам и в получении согласия на монтаж прибора от соответствующего сетевого поставщика. VI. Ввод в эксплуатацию Устройство соответствует стандарту IEC 61000-3-12. ■ Проверьте, включается ли ступень II при низком ги- дравлическом давлении в водопроводе даже в случае одновременного отбора воды из нескольких кранов холодной воды. Если нет, то ограничитель потока сле-дует убрать (описание процесса Вы найдете в разделе дополнительной информации, рисунок А). ■ Объясните пользователю, как обращаться с нагревателем. A B Дополнительная информация ■ Если проточный нагреватель из-за слишком низкого гидравлического давления в водопроводе не включа-ется на полную мощность, то следует убрать встроен-ный в арматуру ограничитель потока (рисунок А, 3.). ■ Схема приоритетного включения для комбинации на-гревателя с электрическими бойлерами (рисунок В). ■ Присматривайте за детьми, чтобы они не играли с прибором. ■ Смеситель и труба для горячей воды могут нагреваться. Укажите детям на

■ Не используйте абразивные средства или чистящие средства-растворители. ■ Не используйте приспособления для очистки паром. ■ Удаление накипи с прибора должно осуществляться только квалифициро- ванным специалистом.I.

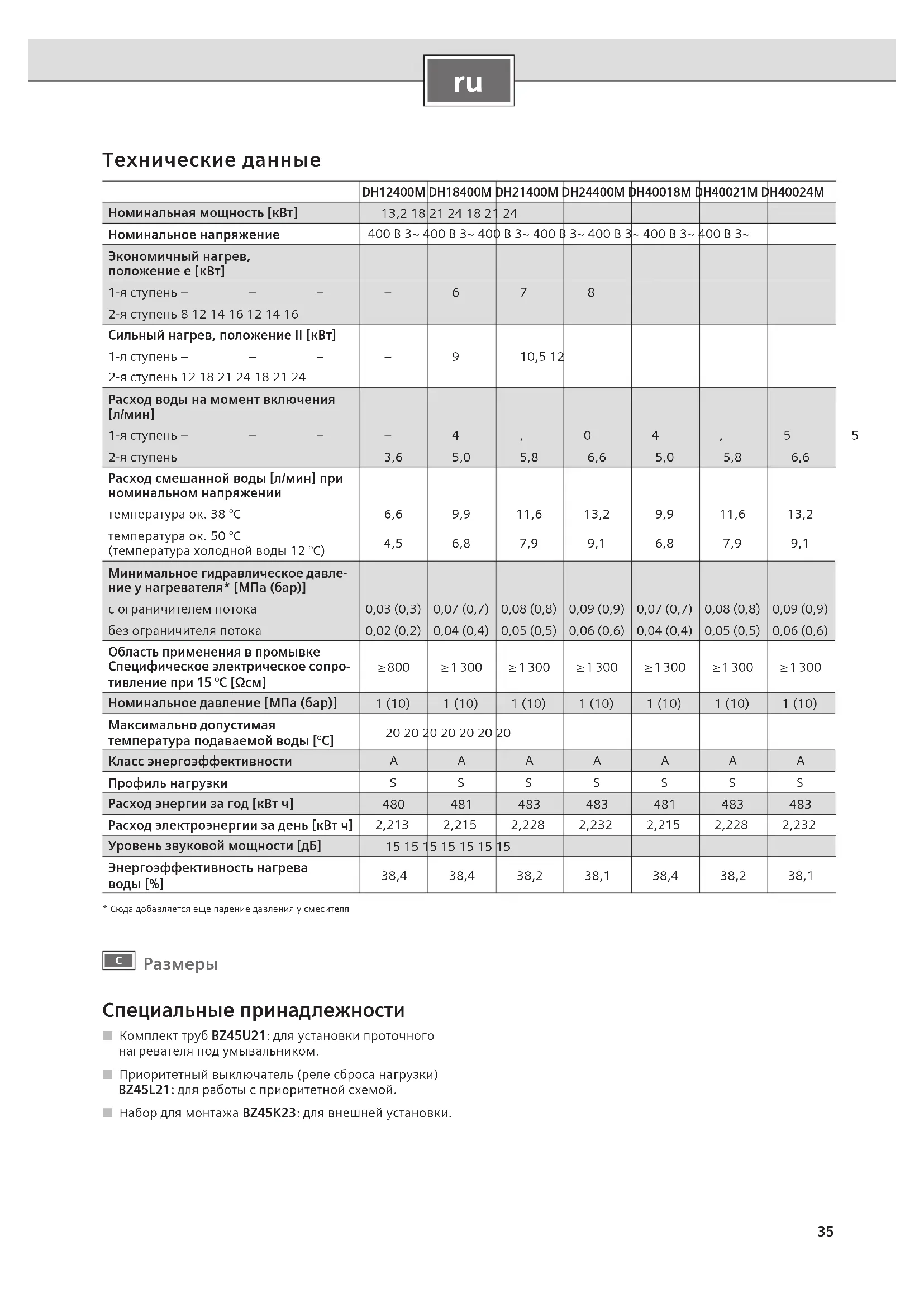

Технические данные DH12400M DH18400M DH21400M DH24400M DH40018M DH40021M DH40024M Номинальная мощность [кВт] 13,2 18 21 24 18 21 24 Номинальное напряжение 400 В 3~ 400 В 3~ 400 В 3~ 400 В 3~ 400 В 3~ 400 В 3~ 400 В 3~ Экономичный нагрев, положение е [кВт] 1-я ступень ––––678 2-я ступень 8 12 14 16 12 14 16 Сильный нагрев, положение II [кВт] 1-я ступень ––––910,5 12 2-я ступень 12 18 21 24 18 21 24 Расход воды на момент включения

1-я ступень ––––4,04,55,0 2-я ступень 3,6 5,0 5,8 6,6 5,0 5,8 6,6 Расход смешанной воды [л/мин] при номинальном напряжении температура ок. 38 °С 6,6 9,9 11,6 13,2 9,9 11,6 13,2 температура ок. 50 °С (температура холодной воды 12 °С) 4,5 6,8 7,9 9,1 6,8 7,9 9,1 Минимальное гидравлическое давле- ние у нагревателя* [МПа (бар)] с ограничителем потока 0,03 (0,3) 0,07 (0,7) 0,08 (0,8) 0,09 (0,9) 0,07 (0,7) 0,08 (0,8) 0,09 (0,9) без ограничителя потока 0,02 (0,2) 0,04 (0,4) 0,05 (0,5) 0,06 (0,6) 0,04 (0,4) 0,05 (0,5) 0,06 (0,6) Область применения в промывке Специфическое электрическое сопро- тивление при 15 °C [Ωсм] ≥ 800 ≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300 ≥ 1 300 Номинальное давление [МПа (бар)] 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) 1 (10) Максимально допустимая температура подаваемой воды [°С]

Класс энергоэффективности AAAAAAA Профиль нагрузки SSSSSSS Расход энергии за год [кВт ч]

Расход электроэнергии за день [кВт ч] 2,213 2,215 2,228 2,232 2,215 2,228 2,232 Уровень звуковой мощности [дБ]

Энергоэффективность нагрева

• Сюда добавляется еще падение давления у смесителя

Специальные принадлежности ■ Комплект труб BZ45U21: для установки проточного нагревателя под умывальником. ■ Приоритетный выключатель (реле сброса нагрузки) BZ45L21: для работы с приоритетной схемой. ■ Набор для монтажа BZ45K23: для внешней установки.36

Инструкция по эксплуатации Пожалуйста, прочтите и соблюдайте подробные ука-зания по безопасности в начале данной инструкции! ■ Важно: Никогда не подвергайте прибор воздействию мороза!Опасность удара током!В случае сбоя немедленно отключить прибор от сети. ■ При негерметичности прибора немедленно пере-кройте подачу холодной воды. Ознакомление с прибором В проточном нагревателе вода нагревается за то время, пока она по нему протекает. И только в это время нагре-ватель потребляет электроэнергию.

Элементы управленияe У Вашего проточного нагревателя имеется две ступени нагрева:е ступень экономичного нагрева: нагреватель потре-бляет две трети общей мощности,II сильный нагрев: нагреватель работает на полную мощность.Ступень е идеально подходит для нагревания воды дляумывальника,душа,биде.Ступень II включается при использовании смесителя с термостатом, для нагревания воды до высокой темпера-туры или при потребности в большом количестве горя-чей воды, например, длямытья посуды,влажной уборки,наполнения ванны. Управление прибором

Откройте кран горячей воды Проточный нагреватель включается и нагревает воду, как только открывается кран горячей воды (рисунок E, 1.).Он выключается, как только кран горячей воды закрывается.Указания (к DH12... не относится): Если кран горячей воды лишь немного приоткрыт, то в этом случае проточ-ный нагреватель работает как при установленной ступе- ни нагрева е, так е – II, с потреблением половины задан- ной мощности. При полностью открытом кране горячей воды нагреватель работает на полную мощность.

Повышение температуры нагрева воды Слегка прикройте кран горячей воды (рисунок E, 2.).

Понижение температуры нагрева воды Откройте кран холодной воды (рисунок E, 3.). Ввод в эксплуатацию после отключения

■ Отключите нагреватель от сети (вывинтите предохра-нители на распределительном щите). ■ Откройте кран горячей воды и подождите, пока из водопровода не выйдет весь воздух. ■ Снова ввинтите предохранители.Нагреватель готов к работе. Экономия электроэнергии Как можно чаще пользуйтесь экономичной ступенью нагрева „е“.В случае с умывальником открывайте угловой регули-рующий клапан настолько, чтобы нагреватель работал с наименьшим потреблением мощности. Зимний режим Указание: в зимнее время температура воды на входе может понижаться, и в результате этого не будет достиг-нута нужная температура на выходе. ■ Чтобы компенсировать понижение температуры, не-обходимо уменьшать количество воды с помощью крана до тех пор, пока не будет достигнута необходи-мая температура горячей воды. Чистка нагревателя Поверхность нагревателя следует лишь протирать влаж-ной тряпкой. Ни в коем случае не используйте для чист-ки острые предметы или абразивные чистящие средства!Указания: При обычных обстоятельствах нагреватель не нужно очищать от накипи. Но в случае с очень жёсткой водой и при частом отборе очень горячей воды нагрева-тель может покрыться накипью. Если это случилось, то обращайтесь в нашу сервисную службу. Сервисная служба При вызове сервисной службы назовите E-№ и FD-№ Вашего нагревателя. Вы найдёте эти номера с обратной стороны откидной крышки нагревателя.37

Неисправность, что делать?

Любые работы по ремонту должны выполняться только специалистами. Неквалифицированно отремонти- рованный нагреватель может стать для Вас источником серьезной опасности. Если прибор не работает так, как нужно, причиной часто может быть какая-нибудь мелочь. Проверьте, возможно ли самостоятельно устранить неисправность на основании данных указаний. Таким образом можно сократить расходы на ненужное использование сервисных услуг. Неисправность Причина Способ устранения Кто Слишком слабый проток воды. Устройство не включается. Проточный нагреватель под- ключен к термостатному

Извлечь ситечко и очистить или удалить известковый налет.

Засорилась сетка в угловом регулировочном клапане. Фильтр должен очистить специалист.

Угловой регулирующий клапан

Полностью откройте кран горячей воды и несколько раз отвинтите и снова завинтите угловой клапан. После этого прочистите фильтр в

Вода недостаточно горячая. Сработал предохранитель в до- машней установке. Проверить предохранитель в домашней установке.

Сработал автоматический вы- ключатель прибора. Специалист должен проверить автоматические выключатели при- бора. Проверить разрешенную температуру на входе.

Достигнут предел мощности. Слишком большой проток и/ или слишком маленькая темпе- ратура воды на входе. Уменьшить проток в кране. Клиент Специалист должен: отрегулировать поток угловым

Проверить ограничитель потока или заменить меньшим.

Не включается вторая ступень на устройстве (отсутствует

Снять сетку крана и очистить или удалить известковый налет.

Очистить сетку в угловом регули- ровочном клапане (рисунок A, 4.).

Проточный нагреватель выклю- чается во время отбора воды, температура воды понижается. Разбухшее уплотнение в кране горячей воды Использовать в кране горячей воды не разбухающее уплотнение.

Зимний режим: Зимой необходимая температу- ра на выходе не достигается. Опустилась температура на

Сократить объем воды в кране так, чтобы была достигнута необходи- мая температура воды.

Если неисправность не удалось устранить, обратитесь в сервисную службу. Утилизация отходов Данный прибор имеет отметку о соответствии европейским нормам 2012/19/EU утилизации электрических и электронных приборов (waste electrical and electronic equipment – WEEE). Данные нормы определяют действующие на территории Евросоюза правила возврата и ути- лизации старых приборов. Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор. Условия гарантийного обслуживания Получить исчерпывающую информацию об услови- ях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая Техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже. Мы оставляем за собой право на внесение изменений.38
