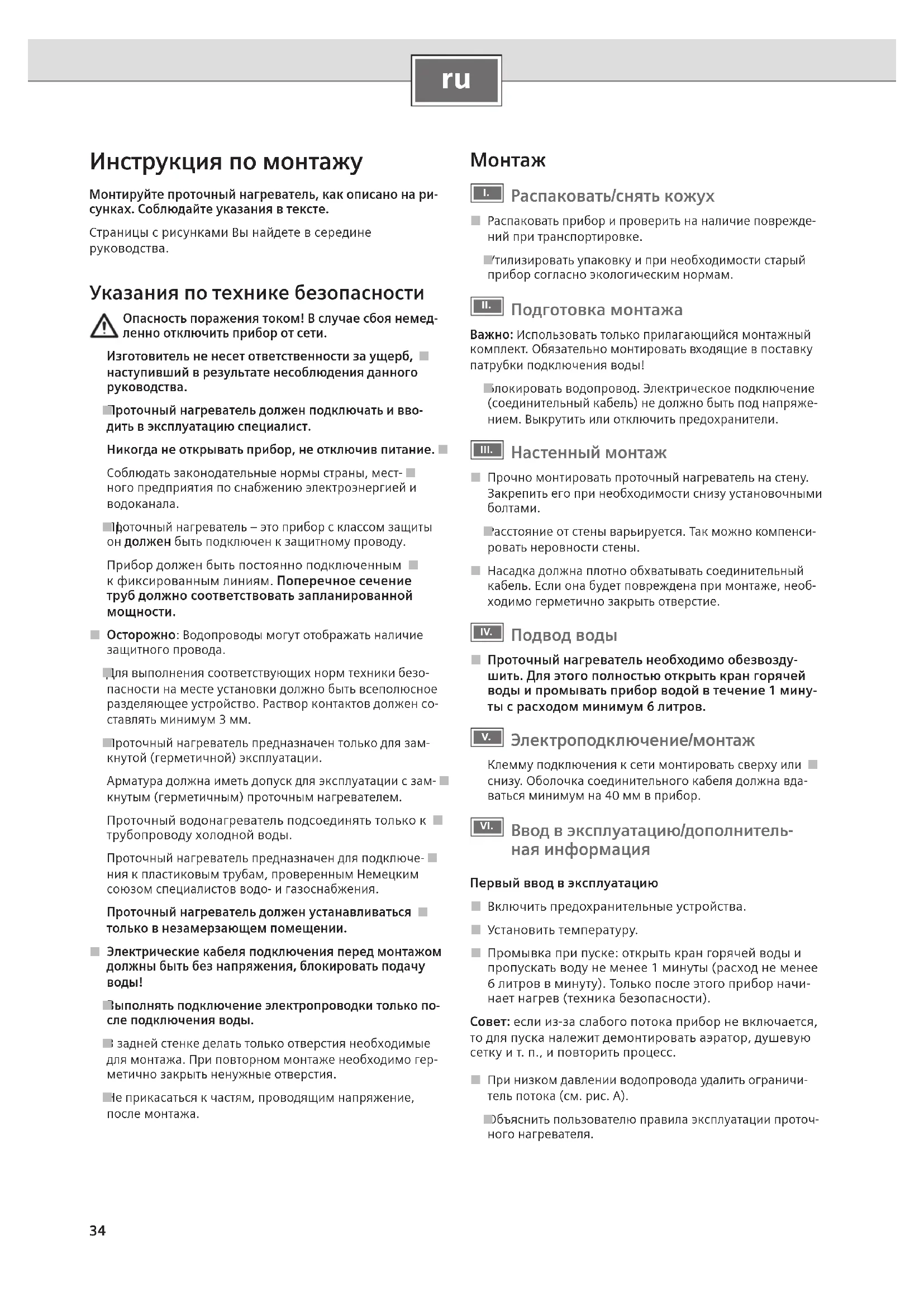

Инструкция по монтажу

Монтируйте проточный нагреватель, как описано на рисунках. Соблюдайте указания в тексте.

Страницы с рисунками Вы найдете в середине руководства.

Указания по технике безопасности

Опасность поражения током! В случае сбоя немедленно отключить прибор от сети.

Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.

Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.

Никогда не открывать прибор, не отключив питание.

Соблюдать законодательные нормы страны, местного предприятия по снабжению электроэнергией и водоканала.

Фоточный нагреватель – это прибор с классом защиты он должен быть подключен к защитному проводу.

Прибор должен быть постоянно подключенным к фиксированным линиям. Поперечное сечение труб должно соответствовать запланированной мощности.

Осторожно: Водопроводы могут отображать наличие защитного провода.

Для выполнения соответствующих норм техники безопасности на месте установки должно быть всеполюсное разделяющее устройство. Раствор контактов должен составлять минимум 3 мм.

Проточный нагреватель предназначен только для замкнутой (герметичной) эксплуатации.

Арматура должна иметь допуск для эксплуатации с зам- кнутым (герметичным) проточным нагревателем.

Проточный водонагреватель подсоединять только к трубопроводу холодной воды.

Проточный нагреватель предназначен для подключения к пластиковым трубам, проверенным Немецким союзом специалистов водо- и газоснабжения.

Проточный нагреватель должен устанавливаться только в незамерзающем помещении.

Электрические кабеля подключения перед монтажом должны быть без напряжения, блокировать подачу воды!

Выполнять подключение электропроводки только после подключения воды.

В задней стенке делать только отверстия необходимые для монтажа. При повторном монтаже необходимо герметично закрыть ненужные отверстия.

Не прикасаться к частям, проводящим напряжение, после монтажа.

Монтаж

I. Распаковать/снять кожух

Распаковать прибор и проверить на наличие повреждений при транспортировке.

■тилизировать упаковку и при необходимости старый прибор согласно экологическим нормам.

II. Подготовка монтажа

Важно: Использовать только прилагающийся монтажный комплект. Обязательно монтировать входящие в поставку патрубки подключения воды!

Блокировать водопровод. Электрическое подключение (соединительный кабель) не должно быть под напряжением. Выкрутить или отключить предохранители.

III. Настенный монтаж

■ Прочно монтировать проточный нагреватель на стену. Закрепить его при необходимости снизу установочными болтами.

Расстояние от стены варьируется. Так можно компенсировать неровности стены.

Насадка должна плотно обхватывать соединительный кабель. Если она будет повреждена при монтаже, необходимо герметично закрыть отверстие.

IV. Подвод воды

Проточный нагреватель необходимо обезвоздушить. Для этого полностью открыть кран горячей воды и промывать прибор водой в течение 1 минуты с расходом минимум 6 литров.

v. Электроподключение/монтаж

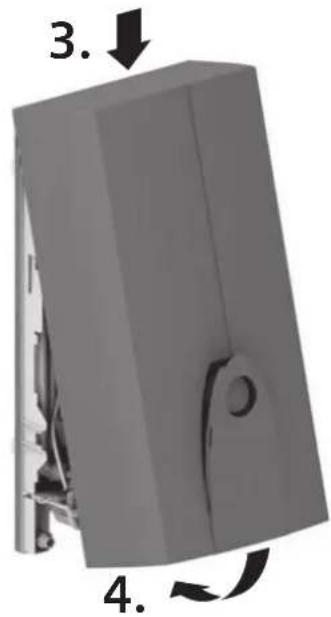

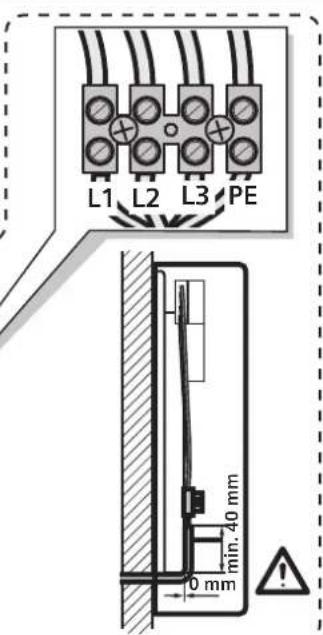

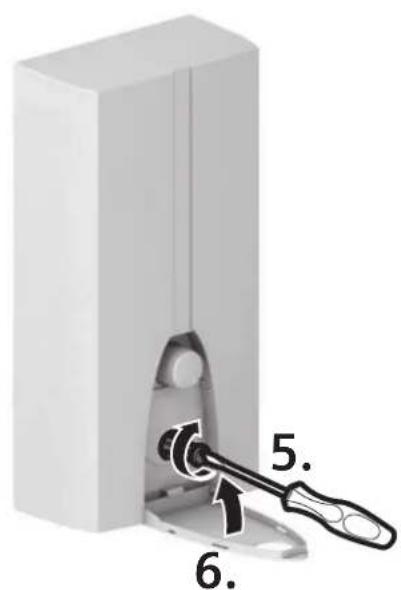

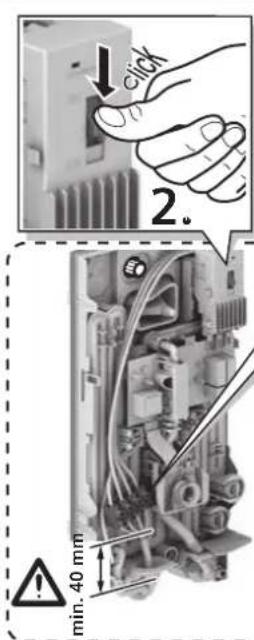

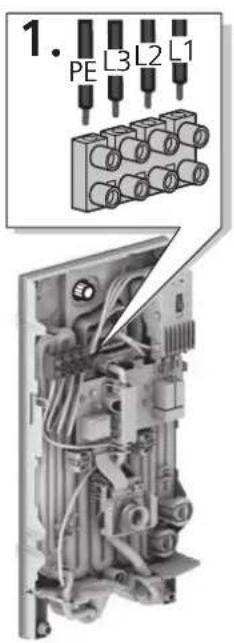

Клемму подключения к сети монтировать сверху или снизу. Оболочка соединительного кабеля должна вдаваться минимум на 40 мм в прибор.

VI. Ввод в эксплуатацию/дополнительная информация

Первый ввод в эксплуатацию

Включить предохранительные устройства.

Установить температуру.

Промывка при пуске: открыть кран горячей воды и пропускать воду не менее 1 минуты (расход не менее 6 литров в минуту). Только после этого прибор начинает нагрев (техника безопасности).

Совет: если из-за слабого потока прибор не включается, то для пуска належит демонтировать аэратор, душевую сетку и т. п., и повторить процесс.

При низком давлении водопровода удалить ограничитель потока (см. рис. А).

Объяснить пользователю правила эксплуатации проточного нагревателя.

Если из-за низкого давления водопровода в домашней системе проточный нагреватель не достигает достаточного потока, удалить ограничитель потока.

Приоритетная схема для компоновки с электрона- гревательными накопительными приборами: для эксплуатации с приоритетной схемой необходимо специальное реле сброса нагрузки BZ 45L20 (специальная принадлежность). Другие, уже суще- ствующие реле сброса нагрузки, за исключением электронного реле сброса нагрузки, могут работать неисправно.

при эксплуатации с реле сброса нагрузки необходимо кодировать электронику управления.

Индикация состояния прибора

Светодиод	Состояние прибора
Выкл.	Выкл.
Горит	Готовность
медленное мигание (1/с)	прибор нагревается
быстрое мигание (4/с)	Не достигается настроенная температура (Поток воды слишком сильный для под-ключенного трубопровода).

Засорился сетчатый фильтр, расположенный перед обратным клапаном в приточном патрубке холодной воды.

Снять сетчатый фильтр и очистить или удалить известковый налет.

См. рис. Е 1-3.

Технические данные

		DE 18401 DE 2	1401 DE 24401	DE 27401
Номинальная мощность	[кВт] 18 21 2	4 27
Номинальное напряжение	[B] 400 400 4	00 400
Предохранитель	[A] 32 32 40	40
Минимальное поперечное сечение провода	[мм2]	4	4	6	6
Объем горячей воды при номинальной мощностипри повышении температуры от
12 °C до 38 °C [л/мин] 9,9 11,6 13,6 13,9
12 °C до 60 °C [л/мин] 5,4 6,3 7,2 7,6
Объем при включении	[л/мин] 2,6 2	,6 2,6 2,6
Гидравлический напор включения *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Область применения в промывкеспеци-фическое электрическое сопротивление при 15 °C	[Ωсм]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Номинальное давление	[МПа (бар)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Максимально допустимая температура на входе	[°C]	20 20 20 20
Максимальное полное сопротивление сети на месте подключения	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

* Сюда также относится падения давления в смесителе

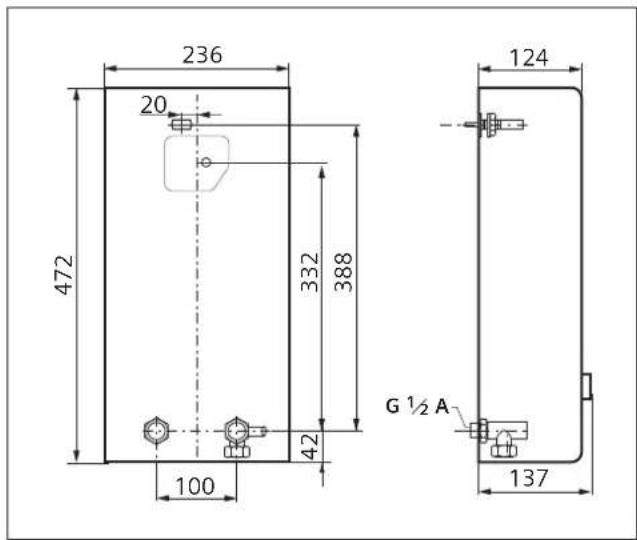

236 20 472 332 388 100 42 G ½ A 124 137

Специальная принадлежность

Монтажный комплект труб BZ 45U20: для использования проточного нагревателя под столом
Приоритетный переключатель (реле сброса нагрузки) BZ 45L20: для эксплуатации с приоритетной схемо
■ Монтажный комплект BZ 45K23: для проводки по штукатурке

Инструкция по эксплуатации

Перед эксплуатацией прибора, следует внимательно прочитать данные правила пользования!

Указания по технике безопасности

Этот прибор предназначен для домашнего или сходного с ним использования, не для промышленного использования. Сходное с домашним использование включает в себя, например, использование на общих кухнях сотрудников в магазинах, офисах, на сельскохозяйственных и других промышленных предприятиях, а также использование гостями пансионов, маленьких отелей и других подобных мест проживания.

Опасность удара током!

В случае сбоя немедленно отключить прибор от сети.

Изготовитель не несет ответственности за ущерб, наступивший в результате несоблюдения данного руководства.

Проточный нагреватель должен подключать и вводить в эксплуатацию специалист.

- Чтобы избежать возможных угроз, ремонт должен проводиться исключительно специалистами.

Газовая колонка должна устанавливаться в незамерзающем помещении.

■Юди (в том числе и дети) с ограниченным восприятием органами чувств или сниженными умственными способностями, или с недостаточным опытом и знаниями, не должны эксплуатировать устройство без присмотра или без инструктажа проведенного человеком, который несет ответственность за их безопасность.

Не допускать детей к прибору. Наблюдать за детьми, чтобы они не играли с прибором.

Смесительная арматура и труба горячей воды могут нагреваться.

В случае сбоя немедленно выключить предохранители. При обнаружении негерметичности прибора немедленно перекрыть подачу холодной воды. Неисправность должна устраняться только заводским сервисным центром или сертифицированной специализированной фирмой.

Ваш новый нагреватель

Электронный проточный водонагреватель подогревает воду во время ее протекания через устройство.

Как пользоваться нагревателем

Температура теплой воды на электронном проточном водонагревателе может устанавливаться плавно:

min max

Для умывальника

Для душа

При использовании электронагревателя для получения или при большом расходе воды рекомендуются, например следующие положения терморегулятора:

Мытье посуды

Уборка

Откройте кран горячей воды.

Проточный нагреватель включается и нагревает воду, как только открывается кран горячей воды. Он выключается, как только кран горячей воды закрывается. При изменении температуры подаваемой воды соответственно изменяется температура выходящей воды.

Повышение температуры нагрева воды

min max

Если при полностью открытом кране горячей воды вода слабо нагревается, это значит, что мощности нагревателя недостаточно при таком высоком расходе воды. Нужно немного прикрыть кран горячей воды.

Понижение температуры нагрева воды

Ввод в эксплуатацию после отключения воды

Обесточте прибор (отключите предохранители в системе внутренней проводки).

Откройте кран горячей воды и подождите, пока из водопровода не выйдет весь воздух.

Снова включите предохранители.

Нагреватель готов к работе.

Экономия электроэнергии

Следует устанавливать с помощью терморегулятора электронагревателя именно ту температуру воды, которая вам требуется.

Добавлением к ней холодной воды в кране-смесителе приводит к излишним затратам электроэнергии и воды.

При температуре прибл. 40 °C (положение селектора температуры 🚗) устройство работает наиболее экономично.

Чистка нагревателя

Поверхность нагревателя следует лишь протирать влажной тряпкой. Ни в коем случае не используйте для чистки острые предметы или абразивные чистящие средства!.

Сервисное обслуживание

Если необходимо сервисное обслуживание, укажите E № и FD № вашего прибора. См. данные номера на внутренней стороне откидной фальш-панели управления проточного нагревателя.

Неисправность, что делать?

Если прибор не работает так, как нужно, причиной часто может быть какая-нибудь мелочь. Проверьте, возможно ли самостоятельно устранить неисправность на основании данных указаний. Таким образом можно сократить расходы на ненужное использование сервисных услуг.

Если неисправность не удалось устранить, обратитесь в сервисную службу.

Неисправность Причина Способ	устранения Кто
Слишком малый поток воды. Прот	очный нагреватель подклю-чен к термостатному смесителю.	Настроить температуру проточ-ного нагревателя на «макс».	Клиент
	Засорился фильтр в нагреватель-ном блоке.	Фильтр должен очистить специалист.	Специалист
	Засорился сетчатый фильтр, рас-положенный перед обратным клапаном в приточном патрубке холодной воды.	Настроить температуру проточ-ного нагревателя на «макс».	Специалист
Не достигается настроенная тем-пература воды.	Проточный нагреватель подклю-чен к термостатному смесителю.	Настроить температуру проточ-ного нагревателя на «макс».	Клиент
	Достигнут предел мощности. Слишком большой проток и/или слишком маленькая температу-ра воды на входе.	Уменьшить поток в кране. Клиент
		Специалист должен: отрегулировать поток угловым вентилем. Проверить ограни-читель потока или заменить меньшим.	Специалист
Вода недостаточно горячая.	Сработал предохранитель в до-машней установке.	Проверить предохранитель в домашней установке.	Клиент
	Сработал автоматический вы-ключатель прибора.	Специалист должен проверить автоматические выключатели прибора. Проверить разрешен-ную температуру на входе.	Специалист
	Достигнут предел мощности. Слишком большой проток и/или слишком маленькая температу-ра воды на входе.	Специалист должен: отрегулировать поток угловым вентилем. Проверить ограничитель потока или заменить меньшим.	Специалист
Неисправность Причина Способ устранения Кто
Кратковременно течет холодная вода.	Распознаванием воздуха в приборе определен воздух в воде и подогрев кратковременно выключается.	Проточный нагреватель через несколько секунд снова автоматически включается.
Зимний режим:Зимой необходимая температура на выходе не достигается.	Опустилась температура на входе.	Сократить объем воды в кране так, чтобы была достигнута необходимая температура воды.
Прибор не включается (не нагревается), не течет горячая вода.	Отказ электропитания или первый ввод в эксплуатацию.	Промывка при пуске: открыть кран горячей воды и пропускать воду не менее 1 минуты (расход не менее 6 литров в минуту). Только после этого прибор начинает нагрев (техника безопасности).Если из-за слабого потока прибор не включается, то для пуска належит демонтировать аэратор, душевую сетку и т. п., и повторить процесс.

Утилизация отходов

Данный прибор имеет отметку о соответствии европейским нормам 2002/96/EG утилизации электрических и электронных приборов (waste electrical and electronic equipment – WEEE).

Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Информацию об актуальных возможностях утилизации Вы можете получить в магазине, в котором Вы приобрели прибор.

Условия гарантийного обслуживания

Получить исчерпывающую информацию об условиях гарантийного обслуживания Вы можете в Вашем ближайшем авторизованном сервисном центре или в сервисном центре от производителя ООО «БСХ Бытовая Техника», а также найти в фирменном гарантийном талоне, выдаваемом при продаже.

Мы оставляем за собой право на внесение изменений.
