DE21401 - Chaudière SIEMENS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière instantanée (chauffe-eau instantané)
Marque	Siemens
Modèle	DE21401
Alimentation électrique	400 V triphasé, 32 A, 50 Hz
Puissance nominale	21 kW
Section de câble minimale	4 mm²
Débit d'eau chaude (ΔT 12°C à 38°C)	11,6 L/min
Débit d'eau chaude (ΔT 12°C à 60°C)	6,3 L/min
Débit à l'enclenchement	2,6 L/min
Pression d'écoulement minimale	0,025 MPa (0,25 bar)
Pression nominale	1,0 MPa (10 bar)
Température maximale à l'entrée	20 °C
Résistivité électrique minimale de l'eau	≥ 1300 Ωcm
Classe de protection	I
Raccordement d'eau	G ½ A

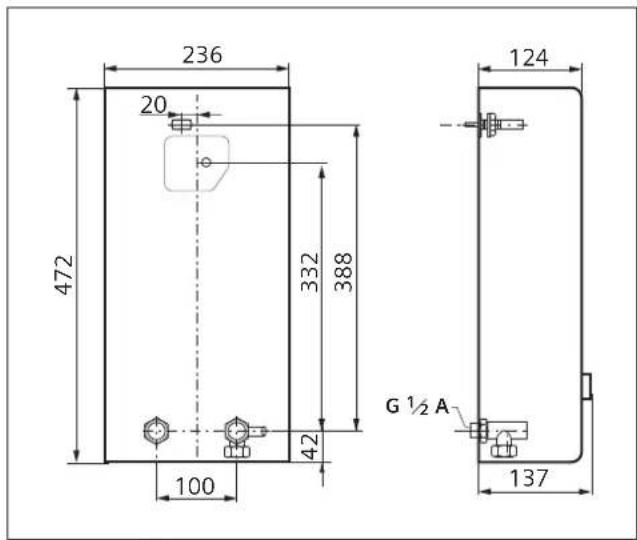

Dimensions (H x L x P)	472 x 236 x 124 mm
Affichage de statut	LED : éteint (hors tension), allumé (en service), clignotement lent (chauffe), clignotement rapide (température non atteinte)
Réglage de température	Continu de min à max, avec repères pour lavabo, douche, vaisselle, sol
Accessoires spéciaux	Kit de montage BZ 45U20, relais de délestage BZ 45L20, kit de montage sur crépi BZ 45K23
Fonctions de sécurité	Protection contre les chocs électriques, arrêt automatique en cas de défaut, purge de démarrage, détection d'air
Entretien et nettoyage	Essuyer avec un chiffon humide, ne pas utiliser de détergents abrasifs
Pays de fabrication	Allemagne (marque Siemens)

FOIRE AUX QUESTIONS - DE21401 SIEMENS

Comment régler la température de l'eau chaude ?

Tournez le sélecteur de température sur l'appareil. Pour un lavabo, réglez sur la position min ; pour une douche, sur une position intermédiaire ; pour le nettoyage de la vaisselle ou des sols, sur max. Si l'eau n'est pas assez chaude, réduisez le débit en fermant un peu le robinet.

Que faire si l'eau n'est pas assez chaude ?

Vérifiez d'abord que le fusible de l'installation n'a pas sauté. Si ce n'est pas le cas, le débit est peut-être trop élevé : fermez un peu le robinet d'eau chaude. En hiver, la température d'arrivée est plus basse, réduisez encore le débit. Si le problème persiste, faites contrôler le limiteur de débit par un technicien.

Pourquoi l'appareil ne chauffe-t-il pas ?

Lors de la première mise en service ou après une coupure d'eau, une purge est nécessaire : ouvrez le robinet d'eau chaude avec un débit d'au moins 6 L/min pendant 1 minute. Si l'appareil ne démarre toujours pas, retirez le brise-jet ou la pomme de douche pour augmenter le débit. Vérifiez également que l'alimentation électrique est bien rétablie (fusibles enclenchés).

Comment purger l'appareil après une coupure d'eau ?

Mettez l'appareil hors tension en désenclenchant les fusibles. Ouvrez le robinet d'eau chaude jusqu'à ce que l'air se soit échappé et que l'eau coule régulièrement. Ensuite, réenclenchez les fusibles. L'appareil est à nouveau prêt.

Comment nettoyer l'appareil ?

Essuyez l'appareil avec un chiffon humide. N'utilisez jamais de détergents abrasifs ou récurants qui pourraient endommager la surface.

Que faire si le débit d'eau est trop faible ?

Le crible du robinet ou de la pomme de douche peut être bouché : retirez-le et nettoyez-le ou détartrez-le. Si le crible du bloc chauffant ou du clapet anti-retour est obstrué, faites appel à un technicien spécialisé.

Quelle est la signification de la LED sur l'appareil ?

La LED indique l'état de l'appareil : éteinte = appareil hors tension ; allumée fixe = mise en service ; clignotement lent (1 fois par seconde) = l'appareil chauffe ; clignotement rapide (4 fois par seconde) = la température réglée n'est pas atteinte, souvent parce que le débit est trop élevé.

Quels accessoires sont disponibles pour ce chauffe-eau ?

Vous pouvez utiliser le kit de montage BZ 45U20 pour une installation sous évier, le relais de délestage BZ 45L20 pour la commutation prioritaire, et le kit de montage sur crépi BZ 45K23 pour une installation sur mur en crépi.

Comment économiser de l'énergie avec ce chauffe-eau ?

Réglez la température directement sur l'appareil plutôt que d'ajouter de l'eau froide au mitigeur. La température la plus économique est d'environ 40 °C (position intermédiaire du sélecteur). Évitez de chauffer l'eau plus que nécessaire.

Que faire en cas de panne ou de fuite ?

En cas de panne, désenclenchez immédiatement les fusibles. Si une fuite apparaît, fermez la conduite d'eau froide. Ne tentez pas de réparer vous-même : contactez un installateur agréé ou le service après-vente Siemens. Pour toute demande, munissez-vous des numéros E et FD situés à l'intérieur du couvercle de commande.

MODE D'EMPLOI DE21401 SIEMENS

Instructions de montage

Montez le chauffe-eau instantané en suivant les indications portées sur les figures. Respectez les consignes du texte.

La partie avec les illustrations figurent au milieu de la notice d'utilisation.

Consignes de sécurité

Danger de choc électrique! En cas d'erreur, déconnectez immédiatement la tension du secteur.

Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.

Seul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

N'ouvrez jamais l'appareil sans avoir interrompu l'apport de courant à l'appareil.

Respectez les prescriptions légales en vigueur dans votre pays ainsi que celles recommandées par les compagnies locales/nationales distributrices d'électricité et d'eau et applicables dans votre localité.

■e chauffe-eau instantané est un appareil qui répond à la classe de protection I. Il doit être raccordé au fil de terre.

- l'appareil doit être raccordé de manière durable aux conduites d'eau posées de manière fixe. La section de câble doit correspondre à la puissance à installer.

Exenaphé conduites d'eau mises à la terre peuvent simuler la présence d'un fil de terre.

Afin de respecter les prescriptions de sécurité applicables, l'installation doit comporter un dispositif de coupure tous pôles. L'espace coupe-circuit entre les contacts doit s'élever à 3mm minimum.

Le chauffe-eau est conçu uniquement pour fonctionner en circuit fermé (résistant à la pression).

La robinetterie doit pouvoir s'utiliser avec des chauffe-eau fermés (résistants à la pression).

Ne raccorder le chauffe-eau instantané qu'à une conduite d'eau froide.

■e chauffe-eau peut s'utiliser avec de la tuyauterie en matière plastique certifiée DVGW.

installez le chauffe-eau uniquement dans un local exempt de gel.

Avant le montage, mettez le câble d'alimentation électrique hors tension et coupez l'arrivée d'eau !

Procédez d'abord au raccordement de l'eau, puis au raccordement électrique.

Pratiquez dans la paroi arrière uniquement les ouvertures nécessaires au montage. Si vous refaites le montage, bouchez les ouvertures inutilisées afin de les rendre étanches.

Une fois le montage terminé, les pièces électroconductrices doivent être impossibles à toucher.

Montage

Déballage/enlèvement du capot

Déballez l'appareil et vérifiez s'il n'a pas subi de dégâts pendant le transport.

- liminez l'emballage et, le cas échéant, l'ancien appareil en respectant l'environnement.

Préparation du montage

Important : N'utilisez que le kit de montage joint. Les tubulures de raccordement d'eau livrées doivent être impérativement montées !

Coupez l'arrivée d'eau. Le raccord électrique (câble de raccordement) doit être sans tension. Dévissez ou désenclenchez les fusibles.

Montage mural

Le chauffe-eau instantané doit être solidement monté contre le mur. Fixez-le le cas échéant au moyen des vis de réglage inférieures.

- écart par rapport au mur est variable. Vous pouvez ainsi compenser les inégalités du mur.

La gaine doit bien enserrer le cordon d'alimentation. Si elle a été endommagée pendant le montage, bouchez les trous pour les rendre étanches à l'eau.

Raccordement de l'eau

Le chauffe-eau instantané doit être purgé. Pour ce faire, ouvrir entièrement le robinet d'eau chaude et rincer l'appareil 1 minute avec un débit d'au moins 6 litres d'eau.

Branchement électrique/montage

La borne de branchement au secteur peut être montée en haut ou en bas. La gaine du câble d'alimentation doit pénétrer au moins de 40 mm dans l'appareil.

Mise en service/informations supplémentaires

Première mise en service

Réenclencher les fusibles.

- égler la température.

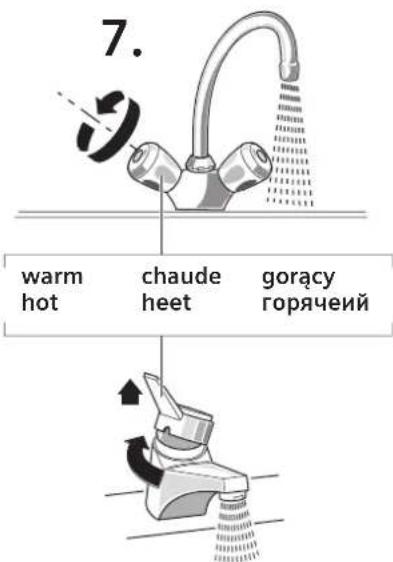

Purge de démarrage : ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute). L'appareil commence ensuite à chauffer (sécurité).

Astuce : si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.

■ors d'une pression de conduite d'eau faible, retirez le limiteur de débit (voir Fig. A).

- expliquez à l'utilisateur le fonctionnement du chauffe-eau instantané.

Si votre installation domestique présente une pression d'eau faible et si, pour cette raison, le chauffe-eau ne peut pas fonctionner à pleine puissance, enle-vez le limiteur de débit.

Commutation prioritaire si le chauffe-eau doit être combiné à des appareils de chauffage électrique à accumulation :

Pour l'exploitation avec une commutation prioritaire, un relais de délestage brusque spécial BZ 45L20 (accessoires spéciaux) s'impose. Les autres relais de délestage brusque déjà existants, exceptés les relais de délestage électroniques, peuvent présenter des fonctions erronées.

Lors d'une exploitation avec le relais de délestage brusque, l'électronique de réglage doit être codée.

Affichage de statut sur l'appareil

DEL	Statut de l'appareil
Désactivée	Désactivé
Allumée	Mise en service
Clignotement lent (1/s)	L'appareil chauffe
Clignotement rapide (4/s)	La température réglée n'est pas obtenue (le débit d'eau pour la puissance de raccordement est trop élevée).

Le crible en aval du clapet anti-retour est bouché. Retirer le crible et le nettoyer ou le décalcifier. Voir Fig. E 1–3.

Données techniques

		DE 18401 DE 2	1401 DE 24401	DE 27401
Puissance nominale	[kW] 18 21 2	4 27
Tension nominale	[V] 400 400	400 400
Protection par fusibles	[A] 32 32 40	40
Section de câble minimale	[mm2]	4	4	6	6
Débit d'eau chaude pour puissance nominale pour une augmentation de température de
12 °C à 38 °C [l/min] 9,9 11,6 13,6 13,9
12 °C à 60 °C [l/min] 5,4 6,3 7,2 7,6
Débit à l'enclenchement	[l/min] 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,6 2,	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Pression d'écoulement à l'enclenchement *	[MPa (bar)]	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)	0,025 (0,25)
Rayon d'action dans l'eau Résistance électrique spécifique à 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Pression nominale	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Température maximale admissible à l'entrée	[°C]	20 20 20 20
Impédance de secteur maximale sur le lieu de raccordement	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

* Lui ajouter la perte de pression au mitigeur

Accessoires spéciaux

■ Tuyauterie de montage en kit BZ 45U20 : permet d'utiliser le chauffe-eau sous l'évier
■ Commutateur prioritaire (relais de délestage brusque) BZ 45L20 : pour l'exploitation avec commutation prioritaire
Kit de montage BZ 45K23 : pour une installation sur crépi

Notice d'utilisation

Avant d'utiliser cet appareil, lisez attentivement cette notice d'utilisation !

Consignes de sécurité

Let appareil est conçu pour une utilisation ménagère ou pour des applications apparentées à des tâches ménagères non-commerciales. Les applications apparentées à des tâches ménagères comprennent par ex. l'utilisation dans des cuisines de collaborateurs de magasins, bureaux, exploitations agricoles et autres exploitations commerciales, ainsi que l'utilisation par des hôtes de pensions, de petits hôtels et d'aménagements d'habitats similaires.

Danger de choc électrique ! En cas d'erreur, déconnectez immédiatement la tension du secteur.

Nous n'assumons aucune garantie pour les risques susceptibles de survenir en cas de non-respect de cette notice.

Beul un installateur agréé est autorisé à raccorder et à mettre en marche le chauffe-eau instantané.

les réparations ne doivent être effectuées que par un spécialiste afin d'éviter les dangers.

J'installer le chauffe-eau instantané que dans un local exempt de gel.

l'utilisation de cet appareil est fortement déconseillée aux personnes à capacité réduites, tant mentales que physiques ou ne possédant pas les connaissances suffisantes ainsi qu'aux enfants, hormis s'ils sont surveillés ou s'ils ont été instruits en regard de l'utilisation de l'appareil par une personne, qui est responsable de leur sécurité.

■enir les enfants éloignés de l'appareil. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

■e mitigeur et le tuyau d'eau chaude peuvent devenir chauds.

En cas de panne, désenclencher immédiatement les fusibles. En présence d'une non-étanchéité sur l'appareil, fermer immédiatement la conduite d'eau froide. Ne faire éliminer la panne que par le service clients usine ou une entreprise spécialisée habilitée.

Votre nouvel appareil

Le chauffe-eau à commande électronique réchauffe l'eau circulant dans l'appareil

Utilisation de l'appareil

La température de l'eau chaude peut être réglée en continu sur le chauffe-eau à commande électronique:

réglage pour un lavabo réglage pour une douche

Pour obtenir des températures élevées ou des débits importants, si une batterie thermostatique est mise en oeuvre, il est recommandé de choisir les réglages suivants :

nettoyage de la vaisselle

nettoyage des sols

Robinet d'eau chaude ouvert.

L'appareil se met en marche et chauffe l'eau lorsque le robinet d'eau chaude est ouvert. Fermez le robinet d'eau et l'appareil s'éteint à nouveau. La température de l'eau à la sortie varie en fonction d'une éventuelle modification de la température de l'eau à l'entrée.

Pour hausser la température de l'eau

Si la température de l'eau n'est pas suffisamment élevée lorsque le robinet est complètement ouvert, cela indique que le débit d'eau qui traverse le chauffe-eau est plus important que celui que la puissance du chauffe-eau permet de chauffer. Pour obtenir une eau plus chaude, il convient dans ce cas de fermer quelque peu le robinet pour réduire le débit.

Pour diminuer la température de l'eau

Mise en service suite à une coupure d'eau

Mettre l'appareil sans tension (désenclencher les fusibles dans l'installation domestique).

- laissez le robinet d'eau chaude ouvert jusqu'à ce que l'air se soit échappé de la conduite.

Réenclencher les fusibles.

L'appareil est prêt à fonctionner.

Economies d'énergie

Régler la température de l'eau chaude directement au niveau du chauffe-eau.

L'addition d'eau froide lorsque la température de l'eau fournie par l'appareil est trop élevée constitue un gaspillage inutile d'eau et d'énergie.

La température d'exploitation la plus rentable pour l'appareil est de 40 °C (position du sélectionneur de température ).

Nettoyage

Essuyez l'appareil uniquement avec un chiffon humide. N'utilisez aucun détergent abrasif ou récurant.

Service après-vente

Si vous contactez le service après-vente, veuillez indiquer le n° E et le n° FD de votre appareil. Vous trouverez les numéros sur le côté intérieur du couvercle de commande rabattable du chauffe-eau instantané.

En cas de panne que faire ?

Si votre appareil ne fonctionne pas tel que désiré, la cause est souvent minime. Veuillez contrôler si la panne peut être éliminée d'elle-même en se basant sur les conseils suivants. Une intervention du service après-vente n'est pas nécessaire et vous économisez ainsi des frais.

Panne Cause Remède Qui ?
Débit trop faible de l'eau. Le crible du	robinet d'eau ou de la pomme de douche est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Client
	Le crible du bloc chauffant est bouché.	Faire nettoyer le crible par un technicien spécialisé.	Technicien spécialisé
	Le crible en aval du clapet anti-re-tour est bouché.	Retirer le crible et le nettoyer ou le décalcifier.	Technicien spécialisé
La température de l'eau réglée n'est pas obtenue.	Le chauffe-eau instantané est raccordé à un mélangeur d'évier à thermostat.	Régler la température sur le chauffe-eau instantané à « max ».	Client
	La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Réduire le débit sur le robinet d'eau.	Client
		Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Contrôler le limiteur de débit ou uti-liser un plus petit	Technicien spécialisé
L'eau n'est pas suffisamment chaude.	Le fusible dans l'installation do-mestique s'est déclenché.	Contrôler le fusible dans l'installa-tion domestique.	Client
	Le coupe-circuit automatique de l'appareil s'est déclenché.	Laisser contrôler le coupe-circuit automatique de l'appareil par un technicien spécialisé. Contrôler la température d'arrivée permise.	Technicien spécialisé
	La limite de puissance est obtenue. Débit trop élevé et/ou température d'arrivée d'eau froide trop faible.	Par un technicien spécialisé : laisser réguler le débit via une sou-pape d'équerre.Contrôler le limiteur de débit ou uti-liser un plus petit	Technicien spécialisé
De l'eau froide coule brièvement. La	détection d'air dans l'appareil détecte de l'air dans l'eau et dé-connecte brièvement la puissance chauffante.	Le chauffe-eau instantané se met en marche automatiquement après quelques secondes.	Automa-tique du chauffe-eau instantané
Hivérisation :La température de sortie désirée n'est plus obtenue en hiver.	La température d'arrivée a baissé. Réduire le débit d'eau sur le robinet d'eau jusqu'à ce que la température d'eau chaude désirée soit atteinte.		Client
L'appareil ne démarre (chauffe) pas, aucune eau chaude ne coule.	Panne de courant ou première mise en service.	Purge de démarrage :ouvrir le robinet d'eau chaude et tirer de l'eau au moins 1 minute (débit au moins 6 litres par minute).L'appareil commence ensuite à chauffer (sécurité).Si l'appareil ne démarre pas en raison d'un débit trop faible, retirer le brise-jet, la pomme de douche ou tout élément similaire pour le démarrage et répéter le processus.	Client

Si la panne n'a pas pu être éliminée, veuillez appeler le service après-vente.

Élimination

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment – WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

S'informer auprès du revendeur sur la procédure actuelle de recyclage.

Garantie

Les conditions de garantie applicables sont celles publiées par notre distributeur dans le pays où a été effectué l'achat. Le revendeur chez qui vous vous êtes procuré l'appareil fournira les modalités de garantie sur simple demande de votre part.

En cas de recours en garantie, veuillez toujours vous munir de la preuve d'achat.

Sous réserve de modifications.
