INSTRUKCJA OBSŁUGI DE21401 SIEMENS

Odpowietrzyć – 1 minutę!

Montaż podgrzewacza przepływowego należy przeprowadzać zgodnie z opisem w ilustrowanej części. Należy przestrzegać wskazówek w tekście.

Strony z ilustracjami znajdują się w środku instrukcji.

Zasady bezpieczeństwa

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe.

Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji.

Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę.

Nigdy nie otwierać urządzenia bez uprzedniego odłączenia go od zasilania energią elektryczną.

Należy przestrzegać przepisów ustawowych danego kraju oraz wymagań lokalnego przedsiębiorstwa elektroenergetycznego i wodociągowego.

Podgrzewacz przepływowy jest urzą dzeniem klasy zabezpieczenia I i musi być podłączany do przewodu ochronnego.

Urządzenie musi być trwale podłączone do ułożonych na stałe rurociągów. Przekrój przewodów musi odpowiadać zainstalowanej mocy.

Uwaga: uziemione przewody wodne mogą symulować istnienie przewodu ochronnego.

Dla spełnienia obowiązujących przepisów bezpieczeństwa instalacja musi być wyposażona w rozłącznik, odcinający wszystkie bieguny zasilania. Rozwarcie styków musi wynosić co najmniej 3 mm.

Podgrzewacz przepływowy jest przeznaczony tylko do pracy w systemie zamkniętym (ciśnieniowym).

Armatury muszą być dopuszczone do pracy z zamkniętymi (ciśnieniowymi) podgrzewaczami przepływowymi.

Podgrzewacz przepływowy może być podłączony do przewodu zimnej wody lub być zasilany wstępnie podgrzaną wodą (z instalacji słonecznej). Przestrzegać danych technicznych oraz dodatkowego wyposażenia.

Podgrzewacz przepływowy należy podłączać wyłącznie do przewodu zimnej wody.

Podgrzewacz przepływowy musi zostać zainstalowany w pomieszczeniu, zabezpieczonym przed mrozem.

Przed rozpoczęciem montażu należy odłączyć elektryczny przewód zasilający od napięcia i zamknąć przewód wodny!

Podłączanie elektryczne należy wykonywać dopiero po podłączeniu wody.

V ściance tylnej wykonywać tylko te otwory, które są potrzebne do montażu. Przy ponownym montażu należy wodoszczelnie zatkać nieużywane otwory.

- do zakończeniu montażu nie może istnieć możliwość do- tknięcia elementów pod napięciem.

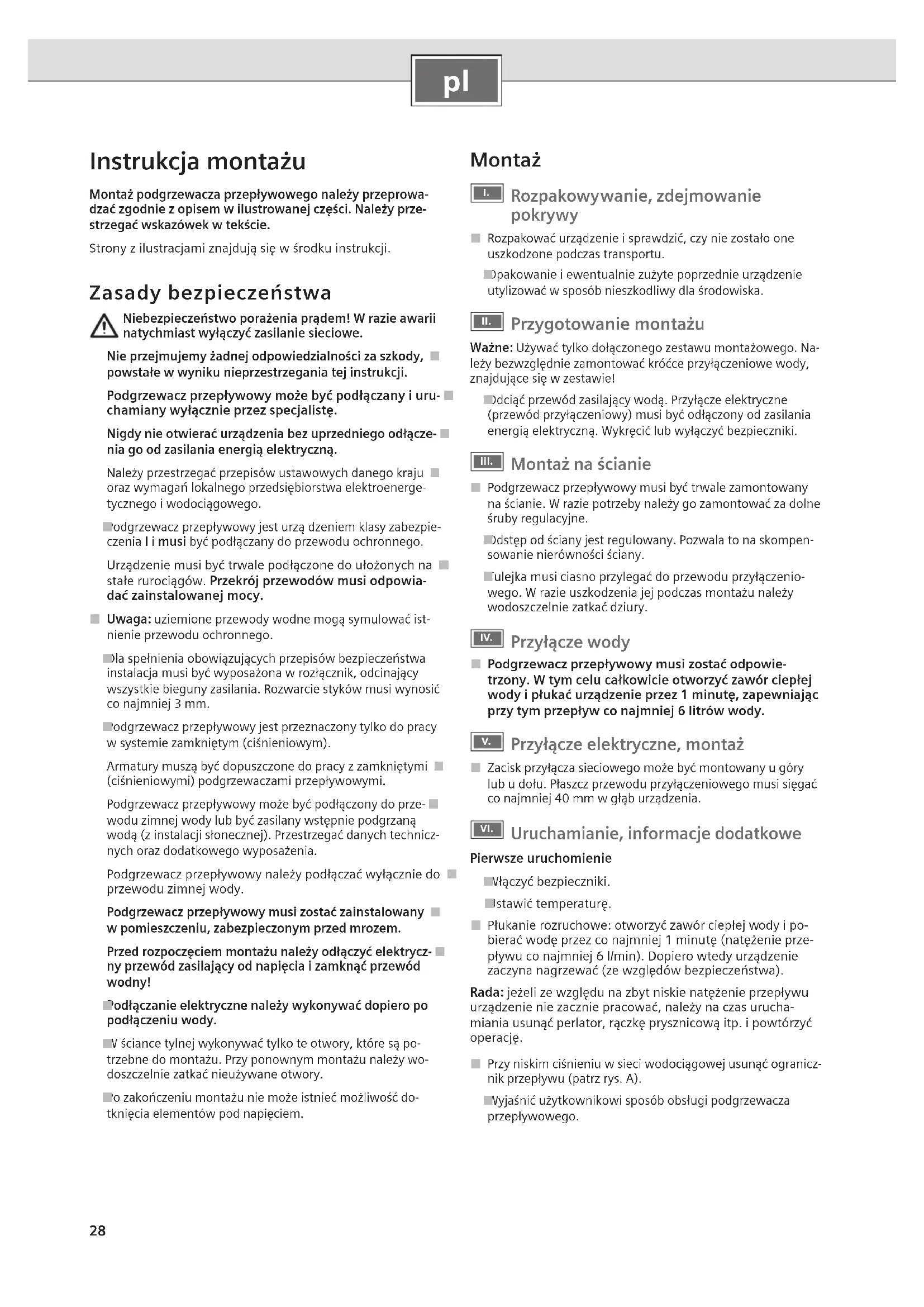

Montaż

I. Rozpakowywanie, zdejmowanie pokrywy

Rozpakować urządzenie i sprawdzić, czy nie zostało one uszkodzone podczas transportu.

Opakowanie i ewentualnie zużyte poprzednie urządzenie utylizować w sposób nieszkodliwy dla środowiska.

II. Przygotowanie montażu

Ważne: Używać tylko dołączonego zestawu montażowego. Należy bezwzględnie zamontować króćce przyłączeniowe wody, znajdujące się w zestawie!

Odciąć przewód zasilający wodą. Przyłącze elektryczne (przewód przyłączeniowy) musi być odłączony od zasilania energią elektryczną. Wykręcić lub wyłączyć bezpieczniki.

III. Montaż na ścianie

Podgrzewacz przepływowy musi być trwale zamontowany na ścianie. W razie potrzeby należy go zamontować za dolne śruby regulacyjne.

Dstep od ściany jest regulowany. Pozwala to na skompensowanie nierówności ściany.

■ulejka musi ciasno przylegać do przewodu przyłączeniowego. W razie uszkodzenia jej podczas montażu należy wodoszczelnie zatkać dziury.

IV. Przyłącze wody

Podgrzewacz przepływowy musi zostać odpowietrzony. W tym celu całkowicie otworzyć zawór ciepłej wody i płukać urządzenie przez 1 minutę, zapewniając przy tym przepływ co najmniej 6 litrów wody.

v. Przyłącze elektryczne, montaż

Zacisk przyłącza sieciowego może być montowany u góry lub u dołu. Płaszcz przewodu przyłączeniowego musi sięgać co najmniej 40 mm w głąb urządzenia.

VI. Uruchamianie, informacje dodatkowe

Pierwsze uruchomienie

Vłączyć bezpieczniki.

Istawić temperaturę.

Płukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa).

Rada: jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację.

Przy niskim ciśnieniu w sieci wodociągowej usunąć ogranicznik przepływu (patrz rys. A).

Vyjaśnić użytkownikowi sposób obsługi podgrzewacza przepływowego.

pl

Jeżeli ze względu na za niskie ciśnienie w sieci wodocią-gowej budynku podgrzewacz przepływowy nie osiąga wystarczającego przepływu, należy usunąć ogranicznik przepływu.

Układ priorytetowy do kombinacji z zasobnikowymi ter- mami elektrycznymi:

Do pracy w układzie priorytetowym konieczny jest specjalny przekaźnik odciążający BZ 45L20 (wyposażenie dodatkowe). Inne, istniejące już przekaźniki odciążania, mogą wykazywać błędy działania (za wyjątkiem elektronicznych przekaźników odciążania).

Przy pracy z przekaźnikiem odciążania konieczne jest zakodowanie elektronicznego układu regulacyjnego.

Wskazanie stanu pracy na urządzeniu

Dioda LED	Stan pracy urządzenia
wył	wył
Świeci	gotowość
miga powoli (1/s)	urządzenie nagrzewa
miga szybko (4/s)	ustawiona temperatura nie jest osiągana (za duży przepływ w stosunku do mocy przyłączeniowej)

Zatkane sitko w zaworze zwrotnym w króćcu zasilającym zimnej wody.

Wyjąć sitko i oczyścić go albo usunąć kamień.

Patrz rys. E 1–3.

Dane techniczne

		DE 18401 DE 2	1401 DE 24401	DE 27401
Moc znamionowa	[kW] 18 21 24 27
Napięcie znamionowe	[V] 400 400	400 400
Zabezpieczenie	[A] 32 32 40	40
Minimalny przekrój przewodów	[mm2]	4	4	6	6
Ilość wody ciepłej przy mocy znamionowej przy podwyższeniu temperatury
12 °C do 38 °C [l/min] 9,9 11,6 13,6 13,9
12 °C do 60 °C [l/min] 5,4 6,3 7,2 7,6
Próg włączenia	[l/min] 2,6 2	6 2,6 2,6
Włączające ciśnienie przepływu *	[MPa (bar)]	0,025 (0,25) 0,0	25 (0,25) 0,025	(0,25) 0,025 (0,25)
Zakres zastosowania przy wodzie o rezystywności elektrycznej przy 15 °C	[Ωcm]	≥ 1 300	≥ 1 300	≥ 1 300	≥ 1 300
Ciśnienie nominalne	[MPa (bar)]	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)	1,0 (10,0)
Maksymalnie dopuszczalna temperatura zasilania	[°C]	20 20 20 20
Maksymalna impedancja sieci w miejscu podłączenia	[Ω]	≤ 0,400	≤ 0,400	≤ 0,400	≤ 0,400

* Należy doliczyć do tego spadek ciśnienia w baterii

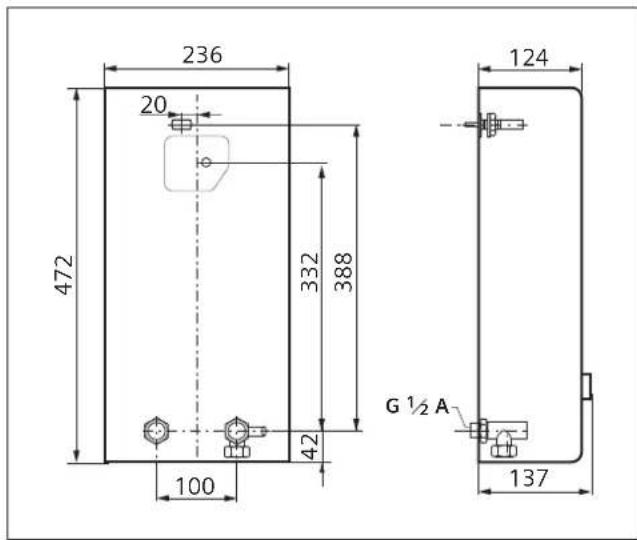

236 20 472 332 388 100 42 G ½ A 124 137

Wyposażenie dodatkowe

Zestaw rurowy BZ 45U20: do stosowania podgrzewacza przepływowego jako urządzenia podstołowego
Łącznik priorytetowy (przekaźnik odciążania) BZ 45L20: do pracy w układzie priorytetowym
■ Zestaw montażowy BZ 45K23: do instalacji natynkowych

Instrukcja obsługi

Przed rozpoczęciem użytkowania urządzenia należy uważnie przeczytać niniejszą instrukcję obsługi!

Zasady bezpieczeństwa

To urządzenie jest przeznaczone do stosowania w gospodarstwach domowych lub podobnych i nie nadaje się do użytku przemysłowego. Zastosowania zbliżone do gospoadarstw domowych obejmują m.in. wykorzystanie w kuchniach pracowniczych w sklepach, biurach, zakładach rolniczych lub innych zakładach rzemieślniczych, oraz korzystanie przez gości w pensjonatach, małych hotelach i innych placówkach mieszkaniowych.

Niebezpieczeństwo porażenia prądem! W razie awarii natychmiast wyłączyć zasilanie sieciowe.

Nie przejmujemy żadnej odpowiedzialności za szkody, powstałe w wyniku nieprzestrzegania tej instrukcji.

Podgrzewacz przepływowy może być podłączany i uruchamiany wyłącznie przez specjalistę.

■by uniknąć zagrożeń, naprawy mogą być wykonywane wyłącznie przez specjalistę.

Podgrzewacz przepływowy musi zostać zainstalowany w pomieszczeniu, zabezpieczonym przed mrozem.

Osoby (również dzieci) o upośledzeniach fizycznych, psychicznych lub umysłowych albo z niewystarczającym doświadczeniem i wiedzą nie mogą obsługiwać tego urządzenia, chyba że będą one znajdować się pod nadzorem lub zostaną przyuczone w obsłudze urządzenia przez osobę, odpowiedzialną za ich bezpieczeństwo.

■ Nie dopuszczac dzieci do urządzenia. Nadzorować dzieci, aby zapobiec bawieniu się urządzeniem.

Bateria i rura ciepłej wody mogą się bardzo nagrzewać.

W razie awarii należy natychmiast wyłączyć bezpiecznik. W przypadku wystąpienia nieszczelności urządzenia natychmiast zamknąć dopływ zimnej wody. Zlecić usunięcie usterki wyłącznie przez serwis producenta lub autoryzowany zakład specjalistyczny.

Pańskie nowe urządzenie

Elektroniczny ogrzewacz przepływowy ogrzewa wodę podczas gdy przepływa ona przez urządzenie.

Obsługa podgrzewacza przepływowego

Temperatura ciepłej wody może być ustawiona bezstopniowo na ogrzewaczu elektronicznym:

min max

Umywalka

Prysznic

W przypadku używania baterii termostatycznej, dla uzyskania wyższych temperatur lub przy większych ilościach zużywanej wody, zaleca się następujące ustawienia, np.:

Mycie naczyń

Sprzątanie

Zawór ciepłej wody całkowicie otworzyć.

Podgrzewacz przepływowy włącza się automatycznie i podgrzewa wodę, jeżeli zawór ciepłej wody jest otwarty. Po zamknięciu zaworu ciepłej wody urządzenie samo się wyłącza. Przy zmianie temperatury dopływu zmienia się też odpowiednio temperatura wypływu.

Podwyższanie temperatury wody

min max

Jeśli przy maksymalnym odkręceniu kurka nie można uzyskać wyższej temperatury, oznacza to, że przez urządzenie przepływa więcej wody, niż ogrzewacz jest zdolny ogrzać. W tym przypadku należy zmniejszyć strumień wody.

Obniżanie temperatury wody

min max

Uruchomienie urządzenia po wyłączeniu dopływu wody

Odłączyć urządzenie od zasilania (wyłączyć bezpieczniki w instalacji domowej).

Zawór ciepej wody otworzyć na tak długo, aż powietrze wypchnięte zostanie całkowicie z przewodów rurowych.

■ onownie włączyć bezpieczniki.

Urządzenie jest gotowe do pracy.

Oszczędność energii

Preferowaną temperaturę wody należy ustawić bezpośrednio na ogrzewaczu.

Dodatkowe dopuszczanie zimnej wody przy zbyt gorącej powoduje niepotrzebne zużycie wody i energii.

Przy ok 40 °C (ustawienie wybieracza temperatury ) urządzenie pracuje najbardziej ekonomicznie.

Czyszczenie

Urządzenie wycierać wilgotną ścierką.

Nie używać żadnych ostrych, ani szorujących środków czyszczących!

Serwis

Wzywając serwis należy podać numer E i numer FD posiadanego urządzenia. Numery te można znaleźć od stron wewnętrznej otwieranej klapki elementów obsługowych podgrzewacza.

Co zrobić w przypadku zakłócenia?

Jeżeli urządzenie nie działa zgodnie z oczekiwaniami, to często jest to spowodowane tylko jakąś drobnostką. Proszę sprawdzić, czy w oparciu o poniższe wskazówki nie jest możliwe samodzielne usunięcie zakłócenia. Pozwoli to uniknąć kosztów niepotrzebnego wzywania serwisu.

Jeżeli usunięcie zakłócenia było niemożliwe, to należy wezwać serwis.

Usterka Przyczyna Środki zaradcze	Kto
Za mały strumień przepływu wody.	Zatkane sitko w zaworze wody lub w głowicy natryskowej.	Wyjąć sitko i oczyścić go albo usunąć kamień.	Klient
	Sitko w bloku grzewczym jest zatkane.	Zlecić specjaliście oczyszczenie sitka.	Specjalista
	Zatkane sitko w zaworze zwrotnym w króćcu zasilającym zimnej wody.	Wyjąć sitko i oczyścić go albo usunąć kamień.	Specjalista
Ustawiona temperatura wody nie jest osiągana.	Podgrzewacz przepływowy jest podłączony do baterii termostatycznej.	Ustawić temperaturę w podgrzewaczu przepływowym na „maks.“.	Klient
	Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska temperatura wody zimnej na zasilaniu.	Zmniejszyć strumień przepływu w baterii.	Klient
		Przez specjalistę: zlecić regulację strumienia przepływu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy	Specjalista
Woda nie staje się wystarczająco ciepła.	Zadział bezpiecznik instalacji domowej.	Sprawdzić bezpiecznik instalacji domowej.	Klient
	Zadział bezpiecznik samoczynny urządzenia.	Zlecić specjaliście sprawdzenie bezpiecznika samoczynnego urządzenia. Sprawdzić dopuszczalną temperaturę zasilania.	Specjalista
	Osiągnięta jest granica mocy. Za wysoki przepływ lub za niska temperatura wody zimnej na zasilaniu.	Przez specjalistę: zlecić regulację strumienia przepływu na zaworze kątowym. Sprawdzić ogranicznik przepływu lub zamontować mniejszy	Specjalista
Przez chwilę płynie zimna woda. Detekcja powietrza w urządzeniu wykrywa powietrze w wodzie i krótkotrwale wyłącza moc grzewczą.		Po kilku sekundach podgrzewacz przepływowy automatycznie rozpo- czyna normalną pracę.	Automatyka w podgrze- waczu prze- pływowym
Praca w zimie: w zimie nie jest już osiągana wy- magana temperatura na wylocie.	Spadła temperatura zasilania. Na tyle	zredukować strumień wody, pobieranej z armatury, aż osiągnię- ta zostanie wymagana temperatura ciepłej wody.	Klient
Urządzenie nie jest uruchamia- ne (nie grzeje), nie płynie ciepła woda.	Awaria zasilania lub pierwsze uruchomienie.	Plukanie rozruchowe: otworzyć zawór ciepłej wody i pobierać wodę przez co najmniej 1 minutę (natężenie przepływu co najmniej 6 l/min). Dopiero wtedy urządzenie zaczyna nagrzewać (ze względów bezpieczeństwa).Jeżeli ze względu na zbyt niskie natężenie przepływu urządzenie nie zacznie pracować, należy na czas uruchamiania usunąć perlator, rączkę prysznicową itp. i powtórzyć operację.	Klient

Ekologiczna utylizacja

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. „O zużytm sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady.

Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Gwarancja

Urządzenie podlega warunkom gwarancji wydanej przez nasze przedstawicielstwo handlowe w kraju zakupu. Dokładne informacje otrzymacie Państwo w każdej chwili w punkcie handlowym, w którym dokonano zakupu urządzenia. W celu skorzystania z usług gwarancyjnych konieczne jest przedłożenie dowodu kupna urządzenia. Zastrzega się prawo wprowadzania zmian.

Warunki gwarancji

Warunki gwarancji są regulowane odpowiednimi przepisami Kodeksu Cywilnego oraz Rozporządzeniem Rady Ministrów z dn.30.05.1995 r. „W sprawie szczególnych warunków zawierania i wykonywania umów rzeczy ruchomych z udziałem konsumentów”.
